2 3 OPIS TECHNICZNY do projektu urz 啧dzeᑇ噇 sportowo-rekreacyjnych zlokalizowanych na ᖷ咧cieżce zdrowia 1ᖧ劇 ᖧ劇 Dᖧ劇 ᖧ劇 ᖧ劇 ᖧ劇ᖧ劇 1.1. Zlecenie Nr 187/2011 Urzędu Gminy Luzino z dnia 25 października 2011 r Prawo budowlane. Ustawa z dnia 7 lipca 1994 r. (Dz.U. z 2010 r. Nr 243, poz z późniejszymi zmianami) Obowiązujące normy i przepisy. 2ᖧ劇 ᖧ劇 ᖧ劇DMᖧ劇 ᖧ劇 ᐗ嘇 ᖧ劇ᖧ劇 ᖧ劇 ᖧ劇 ᖧ劇ᖧ劇 2.1. Przedmiotem opracowania jest projekt urządzeń sportowo-rekreacyjnych oraz obiektów małej architektury montowanych na ścieżce zdrowia zlokalizowanej na terenie Lasów Państwowych Zakres opracowania : zaprojektowanie zagospodarowania i oznakowania ścieżki zdrowia, wyposażenie urządzeń sportowo-rekreacyjnych na ścieżce zdrowia, zaprojektowanie elementów małej architektury związanych ze ścieżką zdrowia (bramy z planszami, ławki, kosze na śmieci, palisady), zaprojektowanie oznaczeń graficznych ścieżki zdrowia, 3ᖧ劇 ᖧ劇ᖧ劇ᖧ劇 ᖧ劇Lᖧ劇Mᖧ劇ᖧ劇 Ó ᖧ劇ᖧ劇ᖧ劇ᖧ劇Żᐗ嘇ᖧ劇 D ᖧ劇 3ᖧ劇1ᖧ劇 ᖧ劇tacje ᖷ咧cieżki zdrowia Urządzenia wchodzące w skład wyposażenia stacji zamontować w miejscach wskazanych na mapie lokalizacyjnej Konstrukcja z pali min. ø 20 cm. Łączenie elementów na złącza ciesielskie, gwoździe i stalowe płaskowniki. Stosować drewno suszone okorowane Szczeble z rur stalowych o średnicy zewnętrznej ø 33,7 mm (gr. ścianki min. 2,4 mm), wpuszczane na głębokość min 12 cm, usztywnienie prętami stalowymi montowanymi wewnątrz skrajnych szczebli z nakrętkami i pierścieniami na zewnątrz konstrukcji, do szczebli wzdłuż słupów przyspawać pręt gładki St0 ø 10 mm, Wszystkie elementy urządzeń stacji montowane w gruncie posadowić na głębokości zgodnie z wytycznymi zawartymi na rysunkach oraz zabetonowaၷ嚧 wymiary jednej stopy w rzucie ᖷ咧0 x ᖷ咧0 cm, wysᖧ劇 ᖷ咧ᖷ咧 cmᖧ劇 (górna powierzchnia stopy 1ᖷ咧 cm poniżej poziomu terenu)ᖧ劇 W miejscach nowo zamontowanych obiektów ułożyć w bezpośrednim sąsiedztwie warstwę kruszywa łamanego (0 32 mm) o grubości 7,0 cm po zagęszczeniu.

3 4 ᐗ嘇waga: - wszystkie elementy konstrukcyjne pionowe elementów stacji posadowione w gruncie wykonać z drewna twardego (np. dąb, robinia akacjowa). - wszystkie elementy drewniane zabezpieczyć środkami ochrony drewna, - szczegółową lokalizację poszczególnych urządzeń stacji ścieżki zdrowia uzgodnić w ramach nadzoru inwestorskiego Wykaz stacji ścieżki zdrowia: ᖧ劇 ᖧ劇 ᖧ劇Jᖧ劇 ᖧ劇 ᖧ劇 ᖧ劇Jᖧ劇 ᖧ劇 ᖧ劇ᖧ劇 1ᖧ劇 drabinka pionowa 1 2ᖧ劇 mięśnie brzucha 2 3ᖧ劇 skoki przez przeszkody 11 4ᖧ劇 równoważnia wysoka 12 ᖷ咧ᖧ劇 drabinka pozioma 13 ᖷ咧ᖧ劇 równoważnia niska 14 ᖷ咧ᖧ劇 drążki - podciąganie 1ᖷ咧 8ᖧ劇 bieg z przeszkodami 1ᖷ咧 9ᖧ劇 przeskoki przez przeszkody 1ᖷ咧 10ᖧ劇 drążek i drabinka pionowa 18 11ᖧ劇 poręcze 19 12ᖧ劇 przeplotnia 20 13ᖧ劇 drabinka ukośna 21 3ᖧ劇2ᖧ劇 biekty małej architektury Projektowane obiekty drewnianej małej architektury dostosowane są do istniejącego krajobrazu i zabudowy Urządzenia wchodzące w skład wyposażenia ścieżki zamontować w miejscach wskazanych na mapie lokalizacyjnej Obiekty małej architektury montowane w gruncie posadowić na głębokości zgodnie z wytycznymi zawartymi na rysunkach 3 i zabetonowaၷ嚧 wymiary jednej stopy w rzucie 30 x 30 cm, wysᖧ劇 ᖷ咧0 cmᖧ劇 (górna powierzchnia stopy 1ᖷ咧 cm poniżej poziomu terenu)ᖧ劇 Nie betonować w gruncie pali ławek, koszy na śmieci i schodów W miejscach nowo zamontowanych obiektów ułożyć w bezpośrednim sąsiedztwie warstwę kruszywa łamanego frakcji 0 32 mm grubości 5,0 cm Wykaz drewnianych obiektów małej architektury i nośników informacyjnych: ᖧ劇 1ᖧ劇 2ᖧ劇 3ᖧ劇 ᖧ劇 brama z planszą drogowskaz dwukierunkowy drogowskaz trzykierunkowy

4 5 4ᖧ劇 ᖷ咧ᖧ劇 ᖷ咧ᖧ劇 ᖷ咧ᖧ劇 8ᖧ劇 9ᖧ劇 ławka z bali kosz na śmieci palisada schody terenowe totem tablica z nazwą stacji 3ᖧ劇3ᖧ劇 oboty ziemne i nawierzchniowe Parametry podstawowe ścieżki zdrowia nawierzchnia szlaku naturalna lub lokalnie z kruszywa łamanego (od 0 32 mm) gr. 15 cm po zagęszczeniu, szerokość podstawowa ścieżki 2,5 m, 3ᖧ劇4ᖧ劇 znakowanie ᖷ咧cieżki zdrowia Przebieg trasy został oznaczony drogowskazami i znakami na drzewach, znaki na drzewach malować w miejscach charakterystycznych (skrzyżowania, zmiana kierunku ścieżki), tabliczki kierunkowe drogowskazów wykonać ze sklejki wodoodpornej gr. 12 mm i malować (podkład i grafikę) farbami przeznaczonymi do malowania drewna Tabliczki stacji ścieżki zdrowia tabliczki z nazwami stacji montować na totemach stacji, tabliczki z nazwami stacji wykonać ze sklejki wodoodpornej gr. 12 mm i malować (podkład i grafikę) farbami przeznaczonymi do malowania drewna, 3ᖧ劇ᖷ咧ᖧ劇 ᖧ劇rojekt zieleni Założenia projektowe zachować istniejący drzewostan liściasty i iglasty, który stanowi podstawowy walor przedmiotowej ścieżki, Istniejąca zieleń nie przewiduje się wycinki drzew i krzewów, przeprowadzić selekcyjne karczowanie podszytów, wykaszanie traw i chwastów w miejscach rekreacji sportowej prowadzać na bieżąco, prace pielęgnacyjne drzew i krzewów nie są przedmiotem niniejszego opracowania.

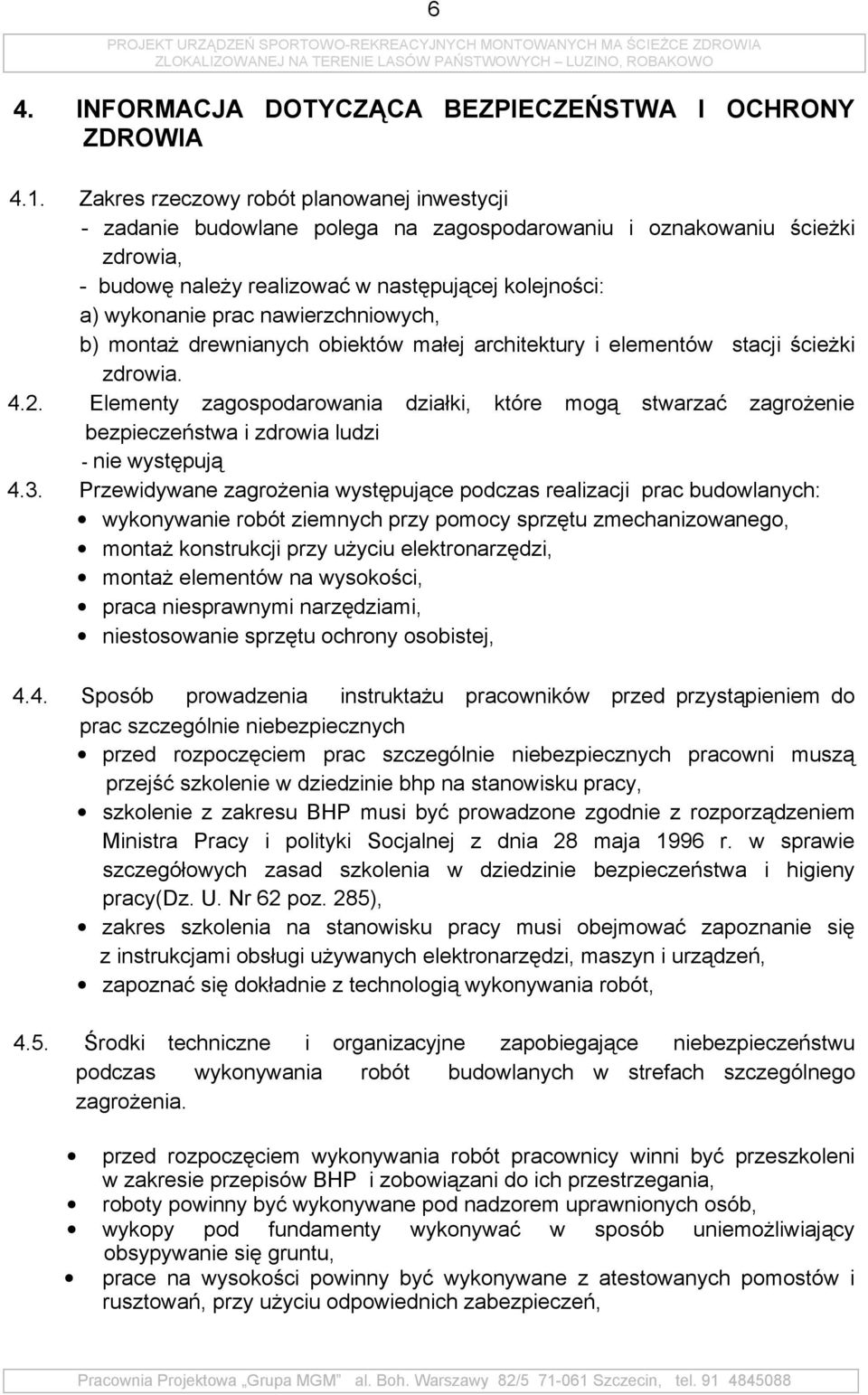

5 6 4ᖧ劇 ᖧ劇ᖧ劇F M ᖧ劇J D ᖧ劇ᖧ劇 Ąᖧ劇 Bᖧ劇 ᖧ劇ᖧ劇ᖧ劇ᖧ劇 ᖧ劇Ńᖧ劇 ᖧ劇 ᖧ劇ᖧ劇 ᖧ劇ᖧ劇 D ᖧ劇 4.1. Zakres rzeczowy robót planowanej inwestycji - zadanie budowlane polega na zagospodarowaniu i oznakowaniu ścieżki zdrowia, - budowę należy realizować w następującej kolejności: a) wykonanie prac nawierzchniowych, b) montaż drewnianych obiektów małej architektury i elementów stacji ścieżki zdrowia Elementy zagospodarowania działki, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi - nie występują 4.3. Przewidywane zagrożenia występujące podczas realizacji prac budowlanych: wykonywanie robót ziemnych przy pomocy sprzętu zmechanizowanego, montaż konstrukcji przy użyciu elektronarzędzi, montaż elementów na wysokości, praca niesprawnymi narzędziami, niestosowanie sprzętu ochrony osobistej, 4.4. Sposób prowadzenia instruktażu pracowników przed przystąpieniem do prac szczególnie niebezpiecznych przed rozpoczęciem prac szczególnie niebezpiecznych pracowni muszą przejść szkolenie w dziedzinie bhp na stanowisku pracy, szkolenie z zakresu BHP musi być prowadzone zgodnie z rozporządzeniem Ministra Pracy i polityki Socjalnej z dnia 28 maja 1996 r. w sprawie szczegółowych zasad szkolenia w dziedzinie bezpieczeństwa i higieny pracy(dz. U. Nr 62 poz. 285), zakres szkolenia na stanowisku pracy musi obejmować zapoznanie się z instrukcjami obsługi używanych elektronarzędzi, maszyn i urządzeń, zapoznać się dokładnie z technologią wykonywania robót, 4.5. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwu podczas wykonywania robót budowlanych w strefach szczególnego zagrożenia. przed rozpoczęciem wykonywania robót pracownicy winni być przeszkoleni w zakresie przepisów BHP i zobowiązani do ich przestrzegania, roboty powinny być wykonywane pod nadzorem uprawnionych osób, wykopy pod fundamenty wykonywać w sposób uniemożliwiający obsypywanie się gruntu, prace na wysokości powinny być wykonywane z atestowanych pomostów i rusztowań, przy użyciu odpowiednich zabezpieczeń,

6 7 stosować oznakowanie i zabezpieczenie niebezpiecznych miejsc przy niedokończonych robotach, i przy transporcie materiałów i odpadów, odpady gromadzić w specjalnym kontenerze dostarczonym i wywożonym przez specjalistyczną firmę, stosować odzież ochronną i dodatkowe wyposażenie ochronne stosownie do wykonywanych prac, urządzenia i sprzęt budowlany stosować zgodnie z instrukcją i zakresem użytkowania podanych przez wytwórcę, stosować materiały posiadające ważne atesty i gwarancje, materiały budowlane składować z uwzględnieniem ich potencjalnego zagrożenia dla środowiska i ludzi, podczas robót montażowych z zastosowaniem elektronarzędzi i podczas prac przy użyciu sprzętu mechanicznego zabezpieczyć teren taśmą białoczerwoną z tabliczkami informującymi o pracach budowlanych, zabezpieczyć plac budowy przed przedostawaniem się osób niepowołanych. Opracował : Szczecin, listopad 2011
