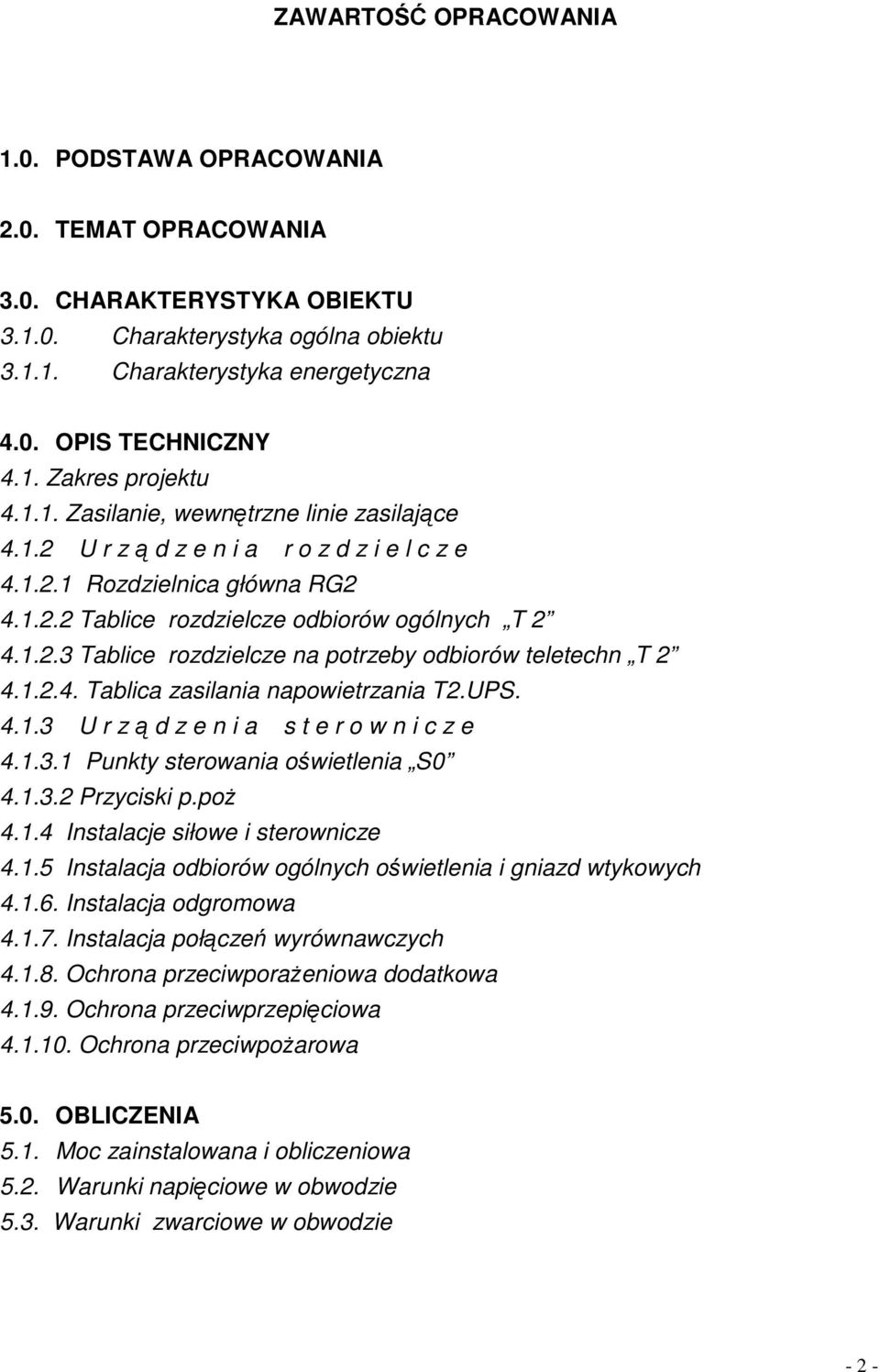

1 ZAWARTOŚĆ OPRACOWANIA 1.0. PODSTAWA OPRACOWANIA 2.0. TEMAT OPRACOWANIA 3.0. CHARAKTERYSTYKA OBIEKTU Charakterystyka ogólna obiektu Charakterystyka energetyczna 4.0. OPIS TECHNICZNY 4.1. Zakres projektu Zasilanie, wewnętrzne linie zasilające U r z ą d z e n i a r o z d z i e l c z e Rozdzielnica główna RG Tablice rozdzielcze odbiorów ogólnych T Tablice rozdzielcze na potrzeby odbiorów teletechn T Tablica zasilania napowietrzania T2.UPS U r z ą d z e n i a s t e r o w n i c z e Punkty sterowania oświetlenia S Przyciski p.poż Instalacje siłowe i sterownicze Instalacja odbiorów ogólnych oświetlenia i gniazd wtykowych Instalacja odgromowa Instalacja połączeń wyrównawczych Ochrona przeciwporażeniowa dodatkowa Ochrona przeciwprzepięciowa Ochrona przeciwpożarowa 5.0. OBLICZENIA 5.1. Moc zainstalowana i obliczeniowa 5.2. Warunki napięciowe w obwodzie 5.3. Warunki zwarciowe w obwodzie - 2 -

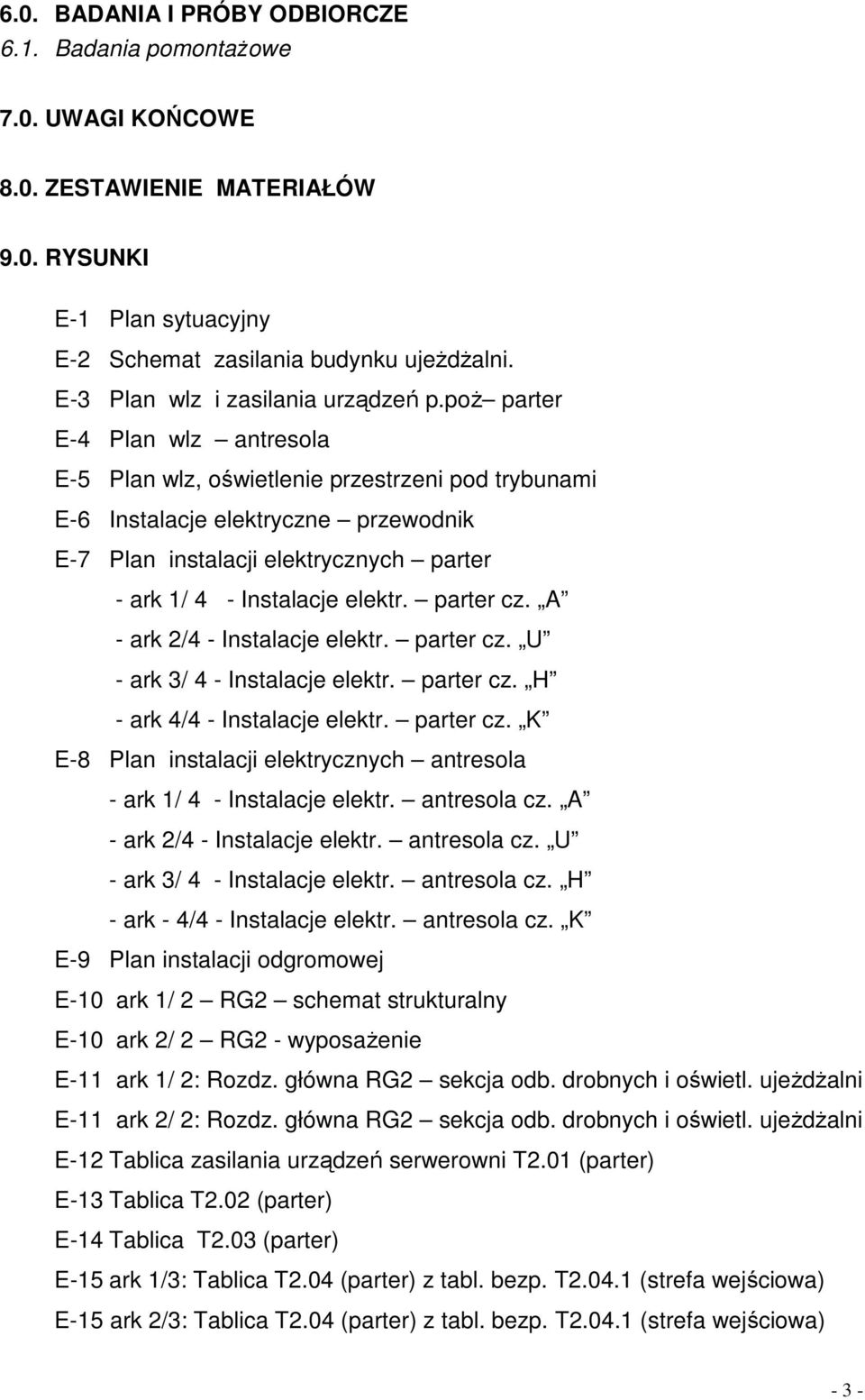

2 6.0. BADANIA I PRÓBY ODBIORCZE 6.1. Badania pomontażowe 7.0. UWAGI KOŃCOWE 8.0. ZESTAWIENIE MATERIAŁÓW 9.0. RYSUNKI E-1 Plan sytuacyjny E-2 Schemat zasilania budynku ujeżdżalni. E-3 Plan wlz i zasilania urządzeń p.poż parter E-4 Plan wlz antresola E-5 Plan wlz, oświetlenie przestrzeni pod trybunami E-6 Instalacje elektryczne przewodnik E-7 Plan instalacji elektrycznych parter - ark 1/ 4 - Instalacje elektr. parter cz. A - ark 2/4 - Instalacje elektr. parter cz. U - ark 3/ 4 - Instalacje elektr. parter cz. H - ark 4/4 - Instalacje elektr. parter cz. K E-8 Plan instalacji elektrycznych antresola - ark 1/ 4 - Instalacje elektr. antresola cz. A - ark 2/4 - Instalacje elektr. antresola cz. U - ark 3/ 4 - Instalacje elektr. antresola cz. H - ark - 4/4 - Instalacje elektr. antresola cz. K E-9 Plan instalacji odgromowej E-10 ark 1/ 2 RG2 schemat strukturalny E-10 ark 2/ 2 RG2 - wyposażenie E-11 ark 1/ 2: Rozdz. główna RG2 sekcja odb. drobnych i oświetl. ujeżdżalni E-11 ark 2/ 2: Rozdz. główna RG2 sekcja odb. drobnych i oświetl. ujeżdżalni E-12 Tablica zasilania urządzeń serwerowni T2.01 (parter) E-13 Tablica T2.02 (parter) E-14 Tablica T2.03 (parter) E-15 ark 1/3: Tablica T2.04 (parter) z tabl. bezp. T (strefa wejściowa) E-15 ark 2/3: Tablica T2.04 (parter) z tabl. bezp. T (strefa wejściowa) - 3 -

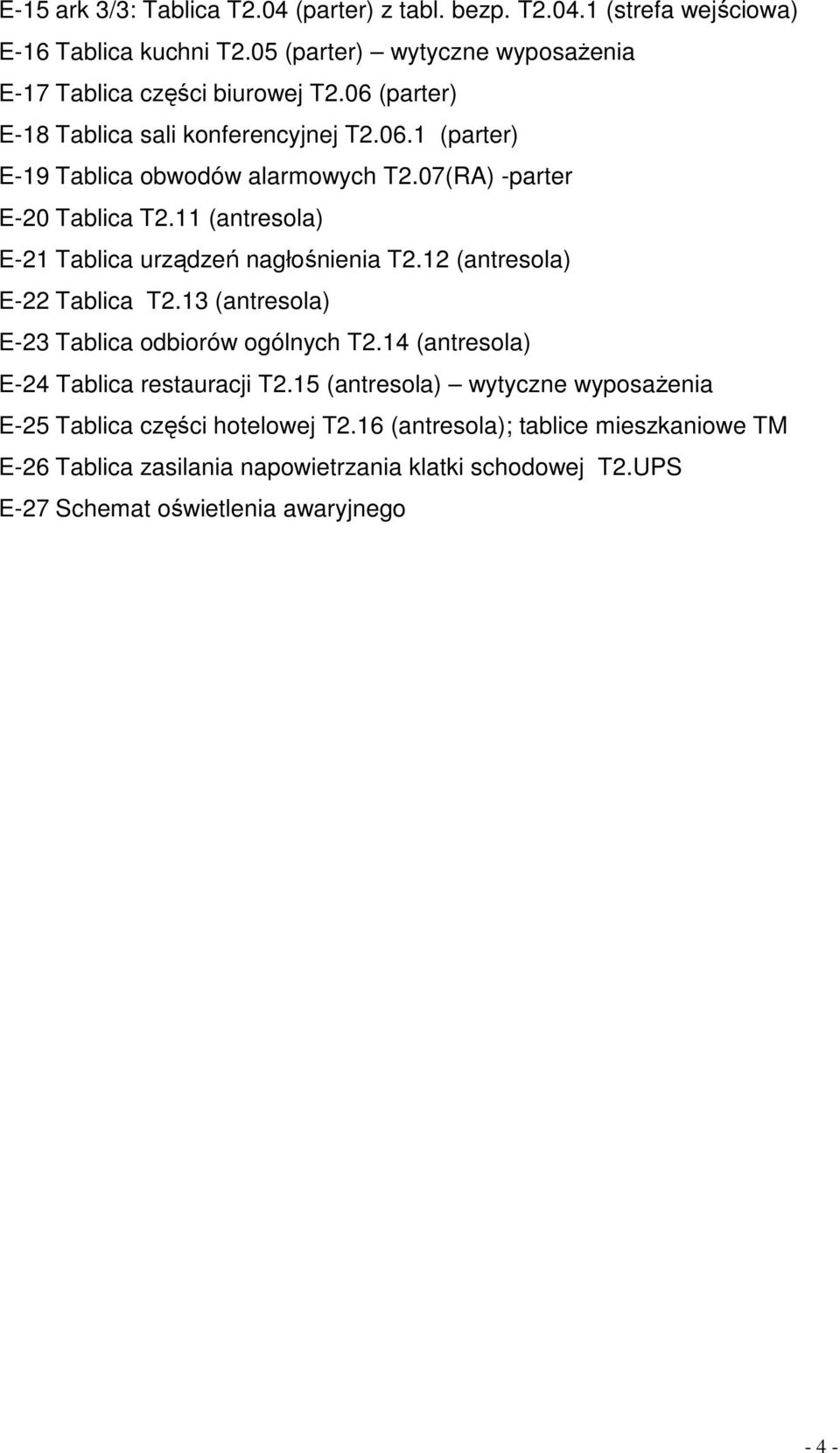

3 E-15 ark 3/3: Tablica T2.04 (parter) z tabl. bezp. T (strefa wejściowa) E-16 Tablica kuchni T2.05 (parter) wytyczne wyposażenia E-17 Tablica części biurowej T2.06 (parter) E-18 Tablica sali konferencyjnej T (parter) E-19 Tablica obwodów alarmowych T2.07(RA) -parter E-20 Tablica T2.11 (antresola) E-21 Tablica urządzeń nagłośnienia T2.12 (antresola) E-22 Tablica T2.13 (antresola) E-23 Tablica odbiorów ogólnych T2.14 (antresola) E-24 Tablica restauracji T2.15 (antresola) wytyczne wyposażenia E-25 Tablica części hotelowej T2.16 (antresola); tablice mieszkaniowe TM E-26 Tablica zasilania napowietrzania klatki schodowej T2.UPS E-27 Schemat oświetlenia awaryjnego - 4 -

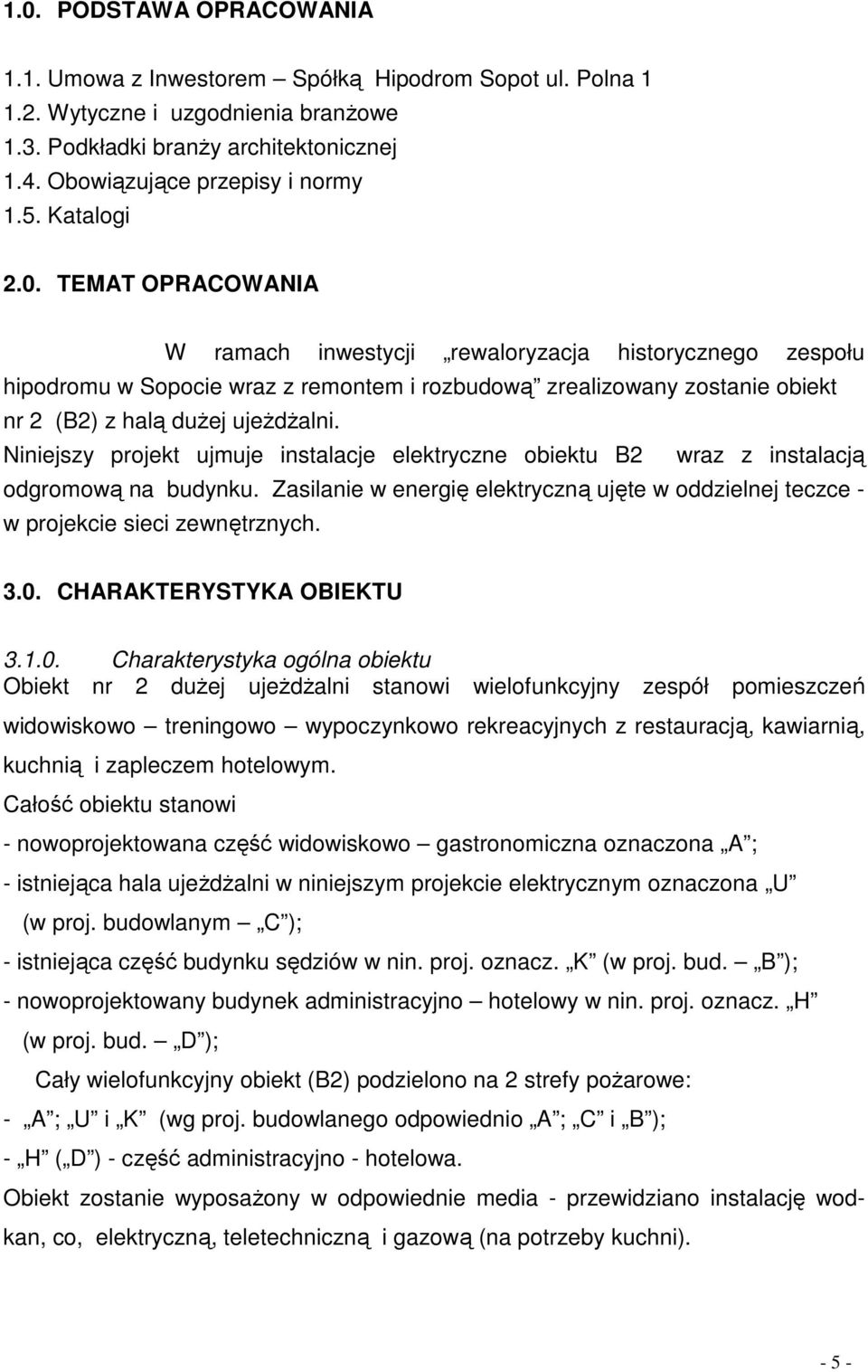

4 1.0. PODSTAWA OPRACOWANIA 1.1. Umowa z Inwestorem Spółką Hipodrom Sopot ul. Polna Wytyczne i uzgodnienia branżowe 1.3. Podkładki branży architektonicznej 1.4. Obowiązujące przepisy i normy 1.5. Katalogi 2.0. TEMAT OPRACOWANIA W ramach inwestycji rewaloryzacja historycznego zespołu hipodromu w Sopocie wraz z remontem i rozbudową zrealizowany zostanie obiekt nr 2 (B2) z halą dużej ujeżdżalni. Niniejszy projekt ujmuje instalacje elektryczne obiektu B2 wraz z instalacją odgromową na budynku. Zasilanie w energię elektryczną ujęte w oddzielnej teczce - w projekcie sieci zewnętrznych CHARAKTERYSTYKA OBIEKTU Charakterystyka ogólna obiektu Obiekt nr 2 dużej ujeżdżalni stanowi wielofunkcyjny zespół pomieszczeń widowiskowo treningowo wypoczynkowo rekreacyjnych z restauracją, kawiarnią, kuchnią i zapleczem hotelowym. Całość obiektu stanowi - nowoprojektowana część widowiskowo gastronomiczna oznaczona A ; - istniejąca hala ujeżdżalni w niniejszym projekcie elektrycznym oznaczona U (w proj. budowlanym C ); - istniejąca część budynku sędziów w nin. proj. oznacz. K (w proj. bud. B ); - nowoprojektowany budynek administracyjno hotelowy w nin. proj. oznacz. H (w proj. bud. D ); Cały wielofunkcyjny obiekt (B2) podzielono na 2 strefy pożarowe: - A ; U i K (wg proj. budowlanego odpowiednio A ; C i B ); - H ( D ) - część administracyjno - hotelowa. Obiekt zostanie wyposażony w odpowiednie media - przewidziano instalację wodkan, co, elektryczną, teletechniczną i gazową (na potrzeby kuchni)

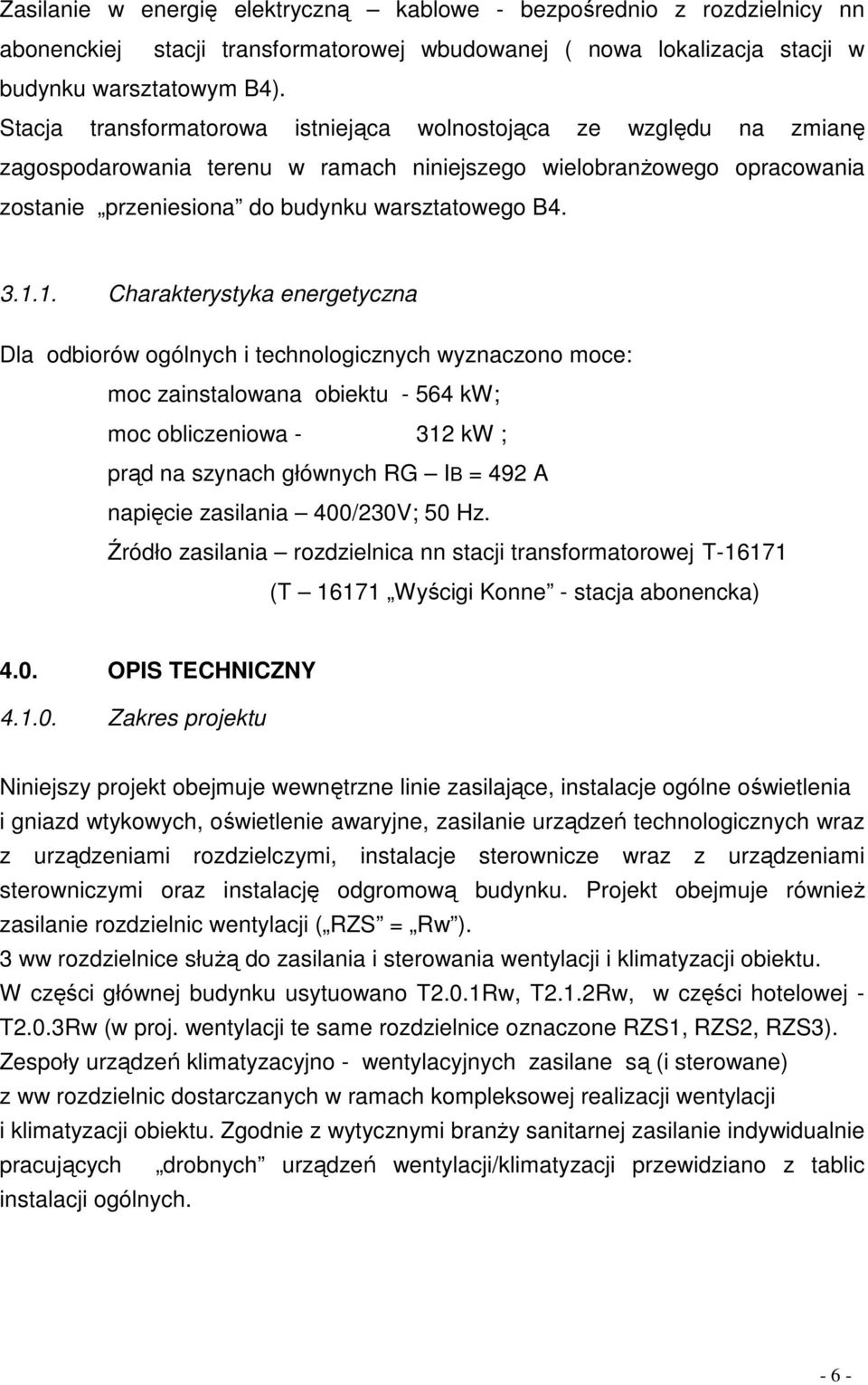

5 Zasilanie w energię elektryczną kablowe - bezpośrednio z rozdzielnicy nn abonenckiej stacji transformatorowej wbudowanej ( nowa lokalizacja stacji w budynku warsztatowym B4). Stacja transformatorowa istniejąca wolnostojąca ze względu na zmianę zagospodarowania terenu w ramach niniejszego wielobranżowego opracowania zostanie przeniesiona do budynku warsztatowego B Charakterystyka energetyczna Dla odbiorów ogólnych i technologicznych wyznaczono moce: moc zainstalowana obiektu kw; moc obliczeniowa kw ; prąd na szynach głównych RG IB = 492 A napięcie zasilania 400/230V; 50 Hz. Źródło zasilania rozdzielnica nn stacji transformatorowej T (T Wyścigi Konne - stacja abonencka) 4.0. OPIS TECHNICZNY Zakres projektu Niniejszy projekt obejmuje wewnętrzne linie zasilające, instalacje ogólne oświetlenia i gniazd wtykowych, oświetlenie awaryjne, zasilanie urządzeń technologicznych wraz z urządzeniami rozdzielczymi, instalacje sterownicze wraz z urządzeniami sterowniczymi oraz instalację odgromową budynku. Projekt obejmuje również zasilanie rozdzielnic wentylacji ( RZS = Rw ). 3 ww rozdzielnice służą do zasilania i sterowania wentylacji i klimatyzacji obiektu. W części głównej budynku usytuowano T2.0.1Rw, T2.1.2Rw, w części hotelowej - T2.0.3Rw (w proj. wentylacji te same rozdzielnice oznaczone RZS1, RZS2, RZS3). Zespoły urządzeń klimatyzacyjno - wentylacyjnych zasilane są (i sterowane) z ww rozdzielnic dostarczanych w ramach kompleksowej realizacji wentylacji i klimatyzacji obiektu. Zgodnie z wytycznymi branży sanitarnej zasilanie indywidualnie pracujących drobnych urządzeń wentylacji/klimatyzacji przewidziano z tablic instalacji ogólnych

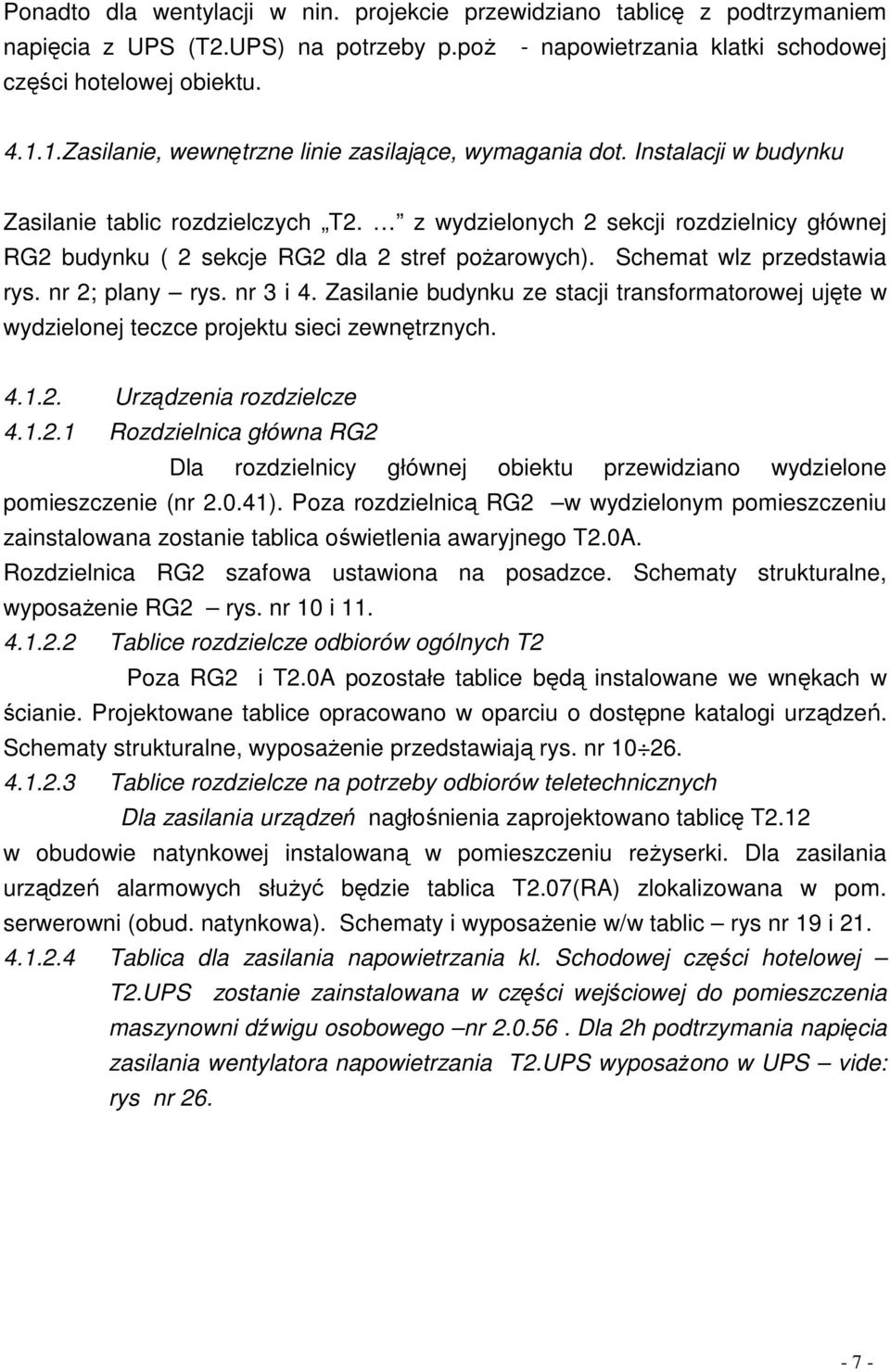

6 Ponadto dla wentylacji w nin. projekcie przewidziano tablicę z podtrzymaniem napięcia z UPS (T2.UPS) na potrzeby p.poż - napowietrzania klatki schodowej części hotelowej obiektu Zasilanie, wewnętrzne linie zasilające, wymagania dot. Instalacji w budynku Zasilanie tablic rozdzielczych T2. z wydzielonych 2 sekcji rozdzielnicy głównej RG2 budynku ( 2 sekcje RG2 dla 2 stref pożarowych). Schemat wlz przedstawia rys. nr 2; plany rys. nr 3 i 4. Zasilanie budynku ze stacji transformatorowej ujęte w wydzielonej teczce projektu sieci zewnętrznych Urządzenia rozdzielcze Rozdzielnica główna RG2 Dla rozdzielnicy głównej obiektu przewidziano wydzielone pomieszczenie (nr ). Poza rozdzielnicą RG2 w wydzielonym pomieszczeniu zainstalowana zostanie tablica oświetlenia awaryjnego T2.0A. Rozdzielnica RG2 szafowa ustawiona na posadzce. Schematy strukturalne, wyposażenie RG2 rys. nr 10 i Tablice rozdzielcze odbiorów ogólnych T2 Poza RG2 i T2.0A pozostałe tablice będą instalowane we wnękach w ścianie. Projektowane tablice opracowano w oparciu o dostępne katalogi urządzeń. Schematy strukturalne, wyposażenie przedstawiają rys. nr Tablice rozdzielcze na potrzeby odbiorów teletechnicznych Dla zasilania urządzeń nagłośnienia zaprojektowano tablicę T2.12 w obudowie natynkowej instalowaną w pomieszczeniu reżyserki. Dla zasilania urządzeń alarmowych służyć będzie tablica T2.07(RA) zlokalizowana w pom. serwerowni (obud. natynkowa). Schematy i wyposażenie w/w tablic rys nr 19 i Tablica dla zasilania napowietrzania kl. Schodowej części hotelowej T2.UPS zostanie zainstalowana w części wejściowej do pomieszczenia maszynowni dźwigu osobowego nr Dla 2h podtrzymania napięcia zasilania wentylatora napowietrzania T2.UPS wyposażono w UPS vide: rys nr

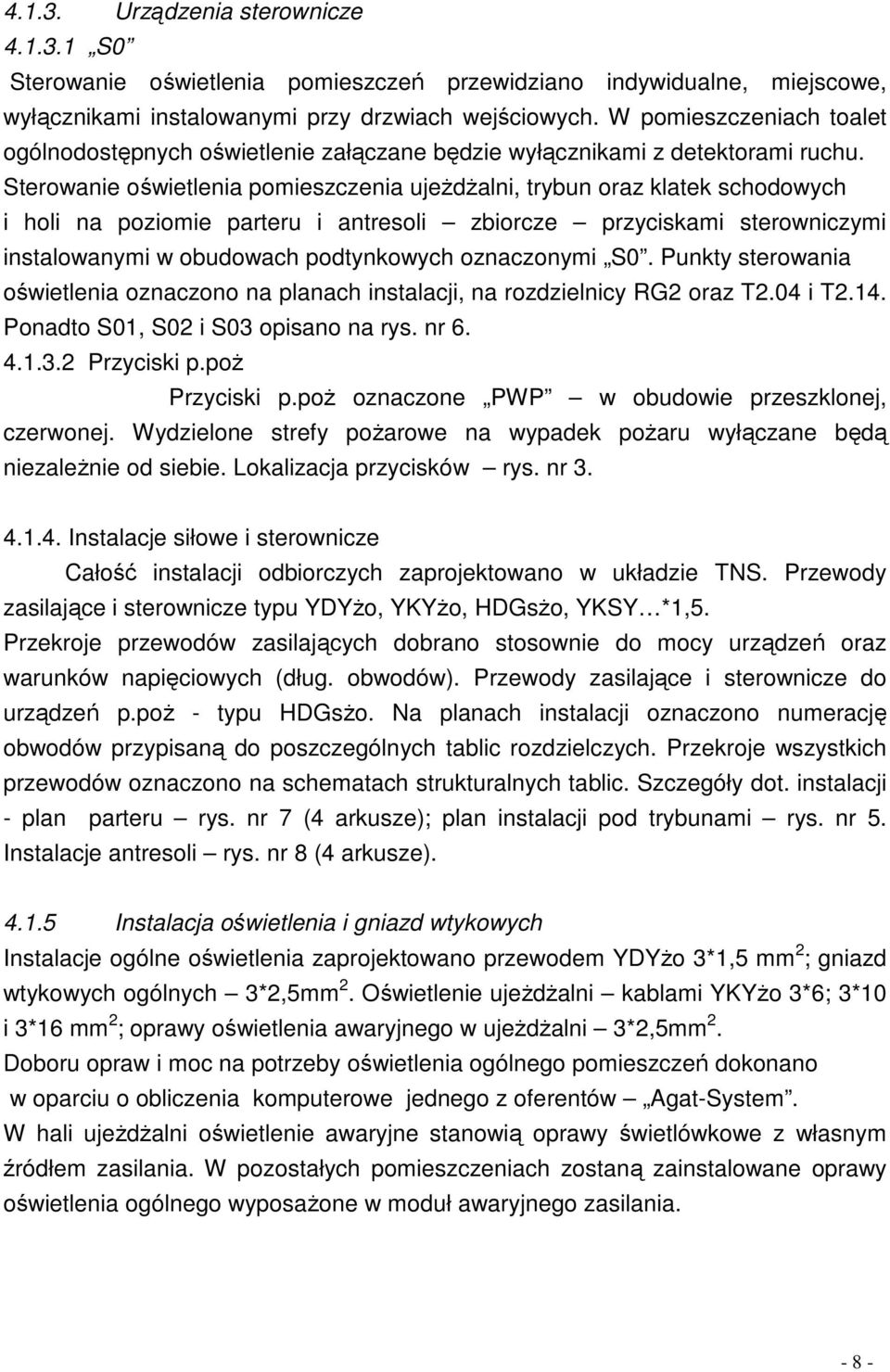

7 Urządzenia sterownicze S0 Sterowanie oświetlenia pomieszczeń przewidziano indywidualne, miejscowe, wyłącznikami instalowanymi przy drzwiach wejściowych. W pomieszczeniach toalet ogólnodostępnych oświetlenie załączane będzie wyłącznikami z detektorami ruchu. Sterowanie oświetlenia pomieszczenia ujeżdżalni, trybun oraz klatek schodowych i holi na poziomie parteru i antresoli zbiorcze przyciskami sterowniczymi instalowanymi w obudowach podtynkowych oznaczonymi S0. Punkty sterowania oświetlenia oznaczono na planach instalacji, na rozdzielnicy RG2 oraz T2.04 i T2.14. Ponadto S01, S02 i S03 opisano na rys. nr Przyciski p.poż Przyciski p.poż oznaczone PWP w obudowie przeszklonej, czerwonej. Wydzielone strefy pożarowe na wypadek pożaru wyłączane będą niezależnie od siebie. Lokalizacja przycisków rys. nr Instalacje siłowe i sterownicze Całość instalacji odbiorczych zaprojektowano w układzie TNS. Przewody zasilające i sterownicze typu YDYżo, YKYżo, HDGsżo, YKSY *1,5. Przekroje przewodów zasilających dobrano stosownie do mocy urządzeń oraz warunków napięciowych (dług. obwodów). Przewody zasilające i sterownicze do urządzeń p.poż - typu HDGsżo. Na planach instalacji oznaczono numerację obwodów przypisaną do poszczególnych tablic rozdzielczych. Przekroje wszystkich przewodów oznaczono na schematach strukturalnych tablic. Szczegóły dot. instalacji - plan parteru rys. nr 7 (4 arkusze); plan instalacji pod trybunami rys. nr 5. Instalacje antresoli rys. nr 8 (4 arkusze) Instalacja oświetlenia i gniazd wtykowych Instalacje ogólne oświetlenia zaprojektowano przewodem YDYżo 3*1,5 mm 2 ; gniazd wtykowych ogólnych 3*2,5mm 2. Oświetlenie ujeżdżalni kablami YKYżo 3*6; 3*10 i 3*16 mm 2 ; oprawy oświetlenia awaryjnego w ujeżdżalni 3*2,5mm 2. Doboru opraw i moc na potrzeby oświetlenia ogólnego pomieszczeń dokonano w oparciu o obliczenia komputerowe jednego z oferentów Agat-System. W hali ujeżdżalni oświetlenie awaryjne stanowią oprawy świetlówkowe z własnym źródłem zasilania. W pozostałych pomieszczeniach zostaną zainstalowane oprawy oświetlenia ogólnego wyposażone w moduł awaryjnego zasilania

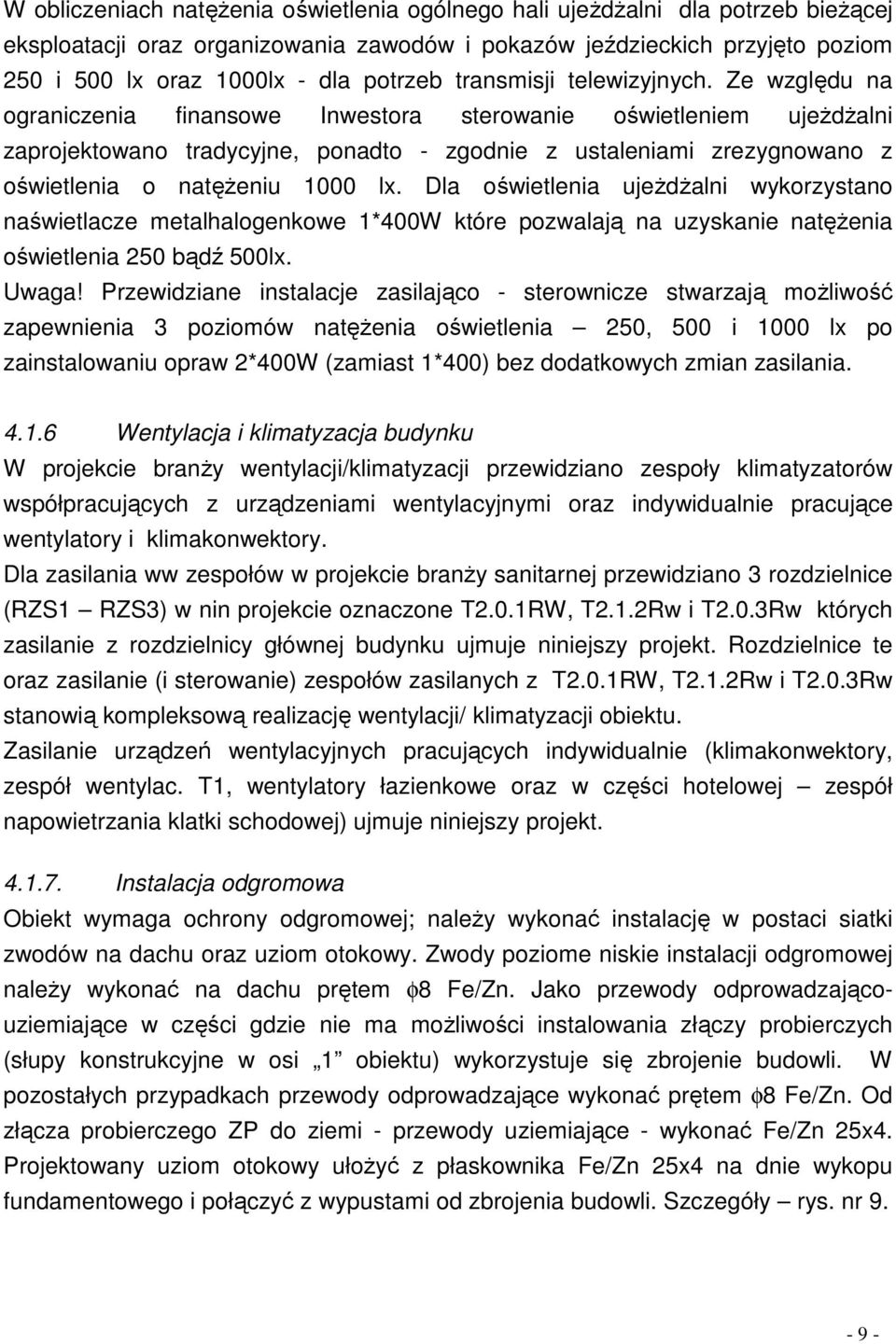

8 W obliczeniach natężenia oświetlenia ogólnego hali ujeżdżalni dla potrzeb bieżącej eksploatacji oraz organizowania zawodów i pokazów jeździeckich przyjęto poziom 250 i 500 lx oraz 1000lx - dla potrzeb transmisji telewizyjnych. Ze względu na ograniczenia finansowe Inwestora sterowanie oświetleniem ujeżdżalni zaprojektowano tradycyjne, ponadto - zgodnie z ustaleniami zrezygnowano z oświetlenia o natężeniu 1000 lx. Dla oświetlenia ujeżdżalni wykorzystano naświetlacze metalhalogenkowe 1*400W które pozwalają na uzyskanie natężenia oświetlenia 250 bądź 500lx. Uwaga! Przewidziane instalacje zasilająco - sterownicze stwarzają możliwość zapewnienia 3 poziomów natężenia oświetlenia 250, 500 i 1000 lx po zainstalowaniu opraw 2*400W (zamiast 1*400) bez dodatkowych zmian zasilania Wentylacja i klimatyzacja budynku W projekcie branży wentylacji/klimatyzacji przewidziano zespoły klimatyzatorów współpracujących z urządzeniami wentylacyjnymi oraz indywidualnie pracujące wentylatory i klimakonwektory. Dla zasilania ww zespołów w projekcie branży sanitarnej przewidziano 3 rozdzielnice (RZS1 RZS3) w nin projekcie oznaczone T2.0.1RW, T2.1.2Rw i T2.0.3Rw których zasilanie z rozdzielnicy głównej budynku ujmuje niniejszy projekt. Rozdzielnice te oraz zasilanie (i sterowanie) zespołów zasilanych z T2.0.1RW, T2.1.2Rw i T2.0.3Rw stanowią kompleksową realizację wentylacji/ klimatyzacji obiektu. Zasilanie urządzeń wentylacyjnych pracujących indywidualnie (klimakonwektory, zespół wentylac. T1, wentylatory łazienkowe oraz w części hotelowej zespół napowietrzania klatki schodowej) ujmuje niniejszy projekt Instalacja odgromowa Obiekt wymaga ochrony odgromowej; należy wykonać instalację w postaci siatki zwodów na dachu oraz uziom otokowy. Zwody poziome niskie instalacji odgromowej należy wykonać na dachu prętem φ8 Fe/Zn. Jako przewody odprowadzającouziemiające w części gdzie nie ma możliwości instalowania złączy probierczych (słupy konstrukcyjne w osi 1 obiektu) wykorzystuje się zbrojenie budowli. W pozostałych przypadkach przewody odprowadzające wykonać prętem φ8 Fe/Zn. Od złącza probierczego ZP do ziemi - przewody uziemiające - wykonać Fe/Zn 25x4. Projektowany uziom otokowy ułożyć z płaskownika Fe/Zn 25x4 na dnie wykopu fundamentowego i połączyć z wypustami od zbrojenia budowli. Szczegóły rys. nr

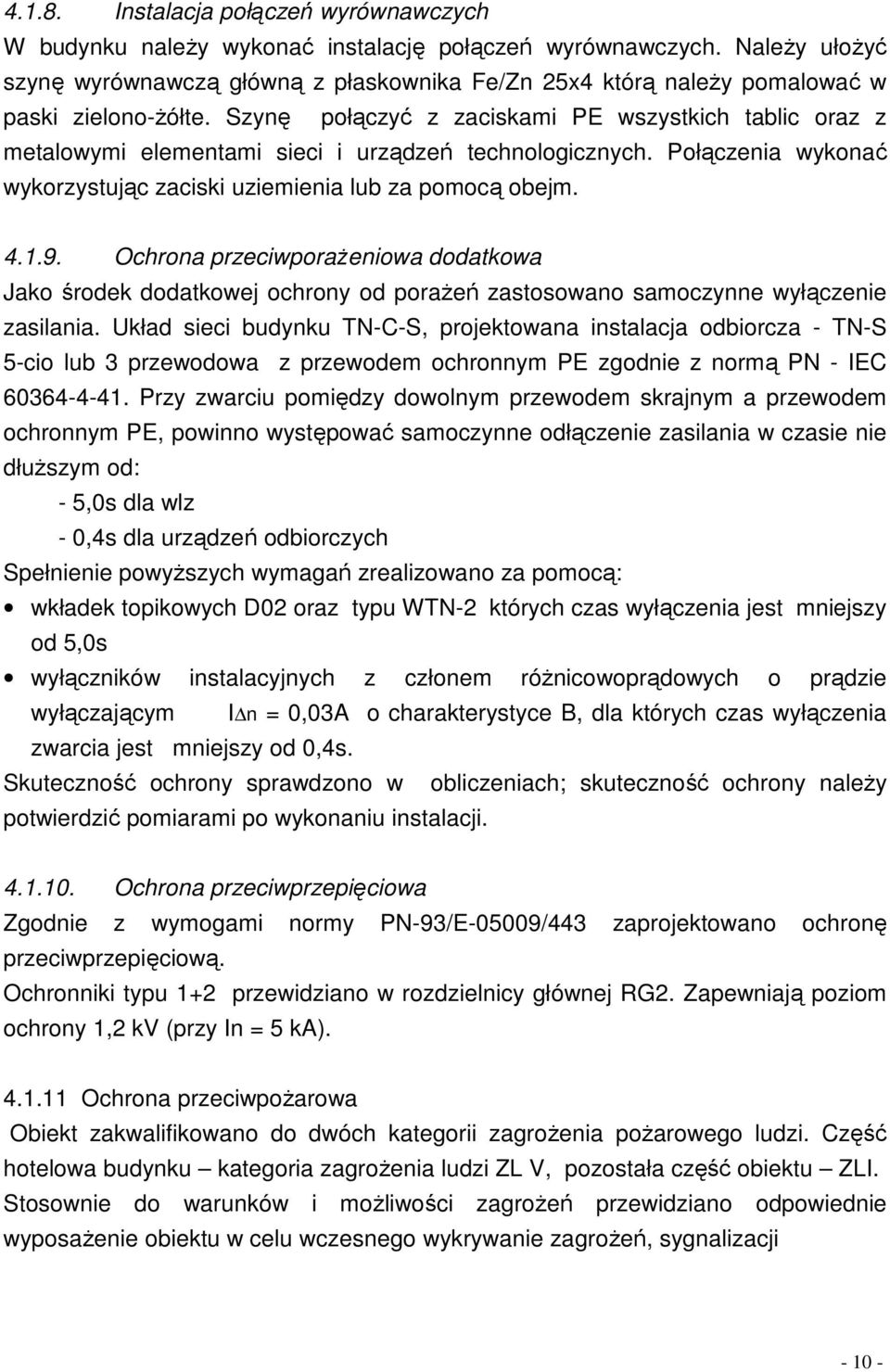

9 Instalacja połączeń wyrównawczych W budynku należy wykonać instalację połączeń wyrównawczych. Należy ułożyć szynę wyrównawczą główną z płaskownika Fe/Zn 25x4 którą należy pomalować w paski zielono-żółte. Szynę połączyć z zaciskami PE wszystkich tablic oraz z metalowymi elementami sieci i urządzeń technologicznych. Połączenia wykonać wykorzystując zaciski uziemienia lub za pomocą obejm Ochrona przeciwporażeniowa dodatkowa Jako środek dodatkowej ochrony od porażeń zastosowano samoczynne wyłączenie zasilania. Układ sieci budynku TN-C-S, projektowana instalacja odbiorcza - TN-S 5-cio lub 3 przewodowa z przewodem ochronnym PE zgodnie z normą PN - IEC Przy zwarciu pomiędzy dowolnym przewodem skrajnym a przewodem ochronnym PE, powinno występować samoczynne odłączenie zasilania w czasie nie dłuższym od: - 5,0s dla wlz - 0,4s dla urządzeń odbiorczych Spełnienie powyższych wymagań zrealizowano za pomocą: wkładek topikowych D02 oraz typu WTN-2 których czas wyłączenia jest mniejszy od 5,0s wyłączników instalacyjnych z członem różnicowoprądowych o prądzie wyłączającym I n = 0,03A o charakterystyce B, dla których czas wyłączenia zwarcia jest mniejszy od 0,4s. Skuteczność ochrony sprawdzono w obliczeniach; skuteczność ochrony należy potwierdzić pomiarami po wykonaniu instalacji Ochrona przeciwprzepięciowa Zgodnie z wymogami normy PN-93/E-05009/443 zaprojektowano ochronę przeciwprzepięciową. Ochronniki typu 1+2 przewidziano w rozdzielnicy głównej RG2. Zapewniają poziom ochrony 1,2 kv (przy In = 5 ka) Ochrona przeciwpożarowa Obiekt zakwalifikowano do dwóch kategorii zagrożenia pożarowego ludzi. Część hotelowa budynku kategoria zagrożenia ludzi ZL V, pozostała część obiektu ZLI. Stosownie do warunków i możliwości zagrożeń przewidziano odpowiednie wyposażenie obiektu w celu wczesnego wykrywanie zagrożeń, sygnalizacji

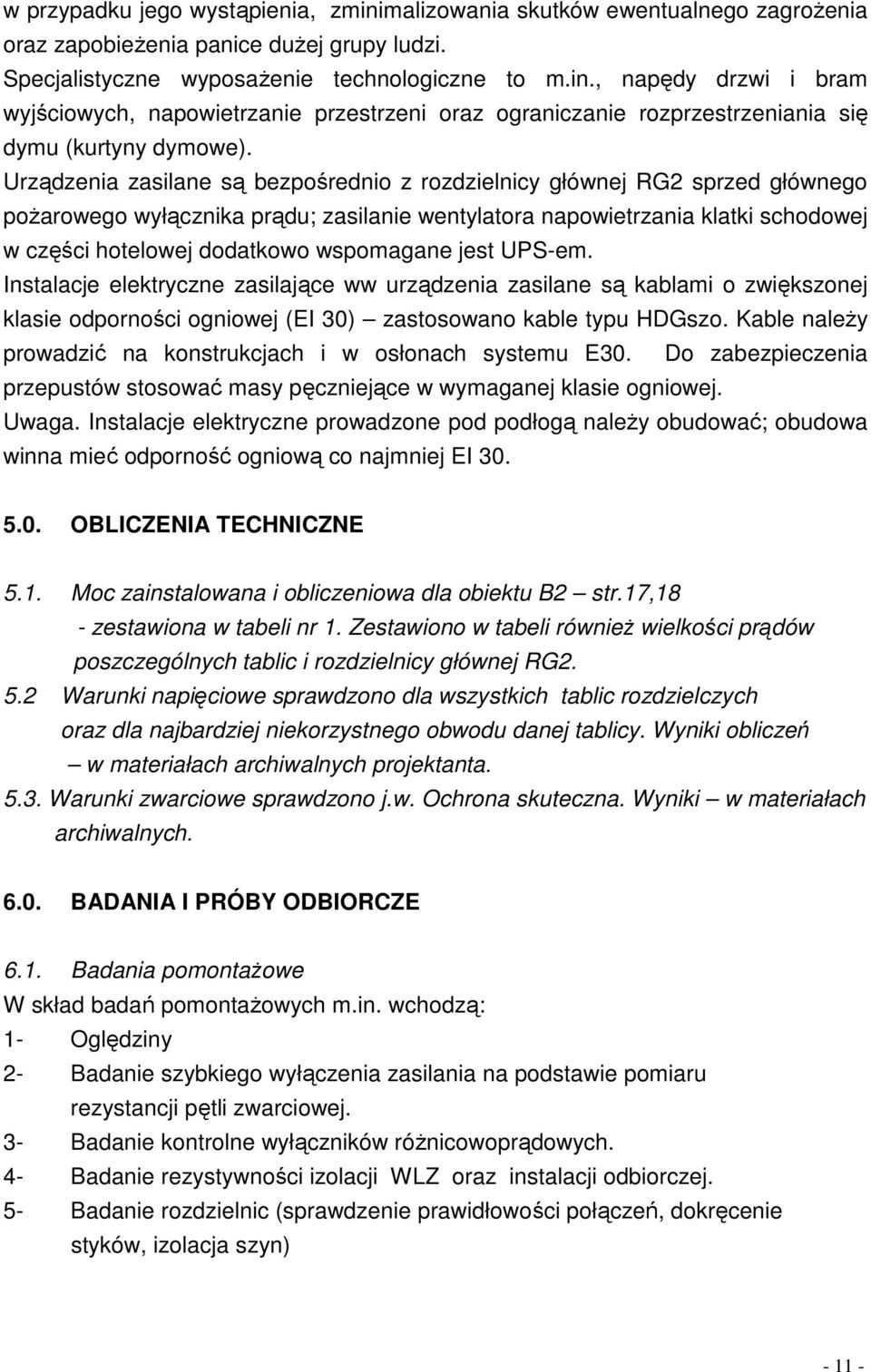

10 w przypadku jego wystąpienia, zminimalizowania skutków ewentualnego zagrożenia oraz zapobieżenia panice dużej grupy ludzi. Specjalistyczne wyposażenie technologiczne to m.in., napędy drzwi i bram wyjściowych, napowietrzanie przestrzeni oraz ograniczanie rozprzestrzeniania się dymu (kurtyny dymowe). Urządzenia zasilane są bezpośrednio z rozdzielnicy głównej RG2 sprzed głównego pożarowego wyłącznika prądu; zasilanie wentylatora napowietrzania klatki schodowej w części hotelowej dodatkowo wspomagane jest UPS-em. Instalacje elektryczne zasilające ww urządzenia zasilane są kablami o zwiększonej klasie odporności ogniowej (EI 30) zastosowano kable typu HDGszo. Kable należy prowadzić na konstrukcjach i w osłonach systemu E30. Do zabezpieczenia przepustów stosować masy pęczniejące w wymaganej klasie ogniowej. Uwaga. Instalacje elektryczne prowadzone pod podłogą należy obudować; obudowa winna mieć odporność ogniową co najmniej EI OBLICZENIA TECHNICZNE 5.1. Moc zainstalowana i obliczeniowa dla obiektu B2 str.17,18 - zestawiona w tabeli nr 1. Zestawiono w tabeli również wielkości prądów poszczególnych tablic i rozdzielnicy głównej RG Warunki napięciowe sprawdzono dla wszystkich tablic rozdzielczych oraz dla najbardziej niekorzystnego obwodu danej tablicy. Wyniki obliczeń w materiałach archiwalnych projektanta Warunki zwarciowe sprawdzono j.w. Ochrona skuteczna. Wyniki w materiałach archiwalnych BADANIA I PRÓBY ODBIORCZE 6.1. Badania pomontażowe W skład badań pomontażowych m.in. wchodzą: 1- Oględziny 2- Badanie szybkiego wyłączenia zasilania na podstawie pomiaru rezystancji pętli zwarciowej. 3- Badanie kontrolne wyłączników różnicowoprądowych. 4- Badanie rezystywności izolacji WLZ oraz instalacji odbiorczej. 5- Badanie rozdzielnic (sprawdzenie prawidłowości połączeń, dokręcenie styków, izolacja szyn)

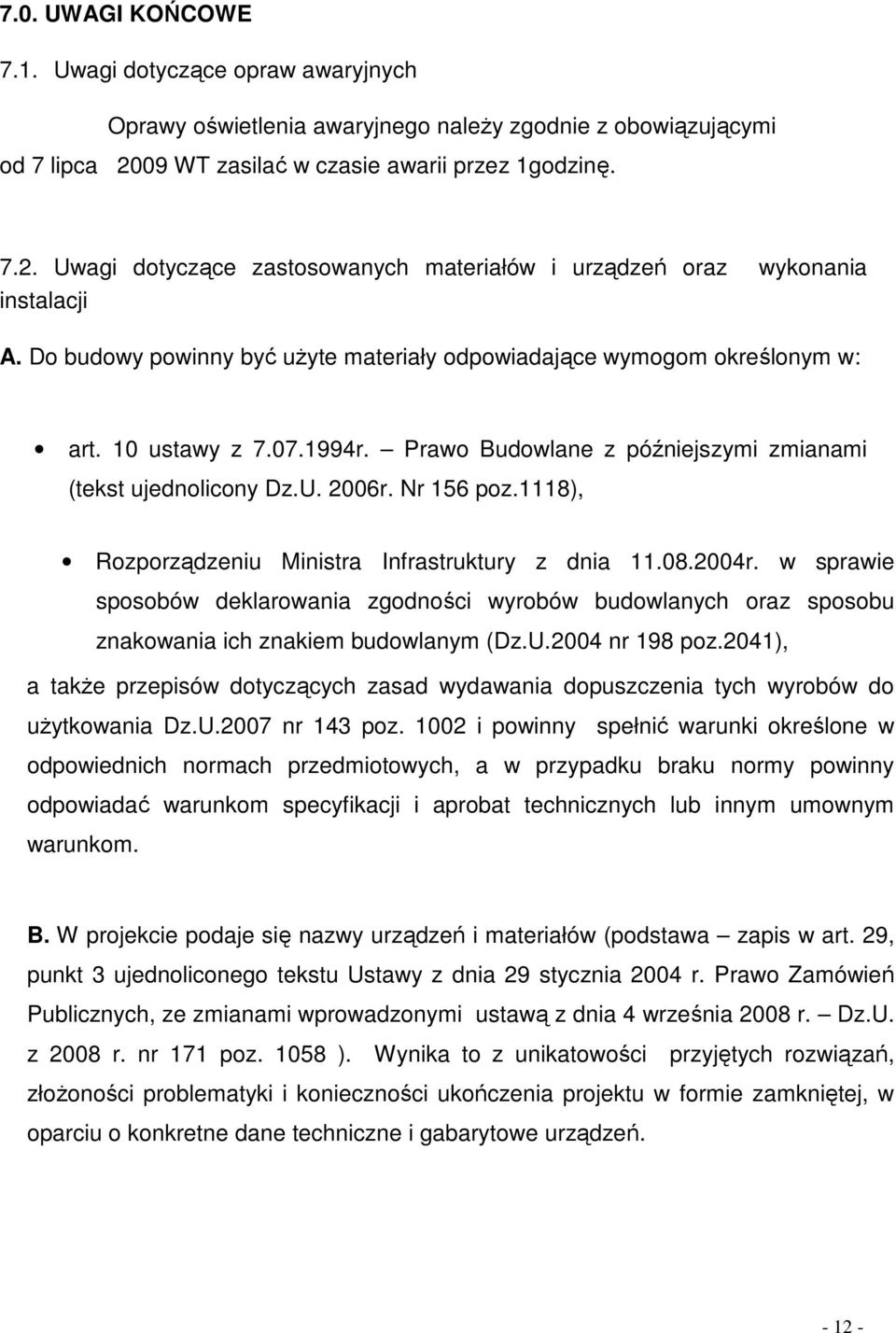

11 7.0. UWAGI KOŃCOWE 7.1. Uwagi dotyczące opraw awaryjnych Oprawy oświetlenia awaryjnego należy zgodnie z obowiązującymi od 7 lipca 2009 WT zasilać w czasie awarii przez 1godzinę Uwagi dotyczące zastosowanych materiałów i urządzeń oraz wykonania instalacji A. Do budowy powinny być użyte materiały odpowiadające wymogom określonym w: art. 10 ustawy z r. Prawo Budowlane z późniejszymi zmianami (tekst ujednolicony Dz.U. 2006r. Nr 156 poz.1118), Rozporządzeniu Ministra Infrastruktury z dnia r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz.U.2004 nr 198 poz.2041), a także przepisów dotyczących zasad wydawania dopuszczenia tych wyrobów do użytkowania Dz.U.2007 nr 143 poz i powinny spełnić warunki określone w odpowiednich normach przedmiotowych, a w przypadku braku normy powinny odpowiadać warunkom specyfikacji i aprobat technicznych lub innym umownym warunkom. B. W projekcie podaje się nazwy urządzeń i materiałów (podstawa zapis w art. 29, punkt 3 ujednoliconego tekstu Ustawy z dnia 29 stycznia 2004 r. Prawo Zamówień Publicznych, ze zmianami wprowadzonymi ustawą z dnia 4 września 2008 r. Dz.U. z 2008 r. nr 171 poz ). Wynika to z unikatowości przyjętych rozwiązań, złożoności problematyki i konieczności ukończenia projektu w formie zamkniętej, w oparciu o konkretne dane techniczne i gabarytowe urządzeń

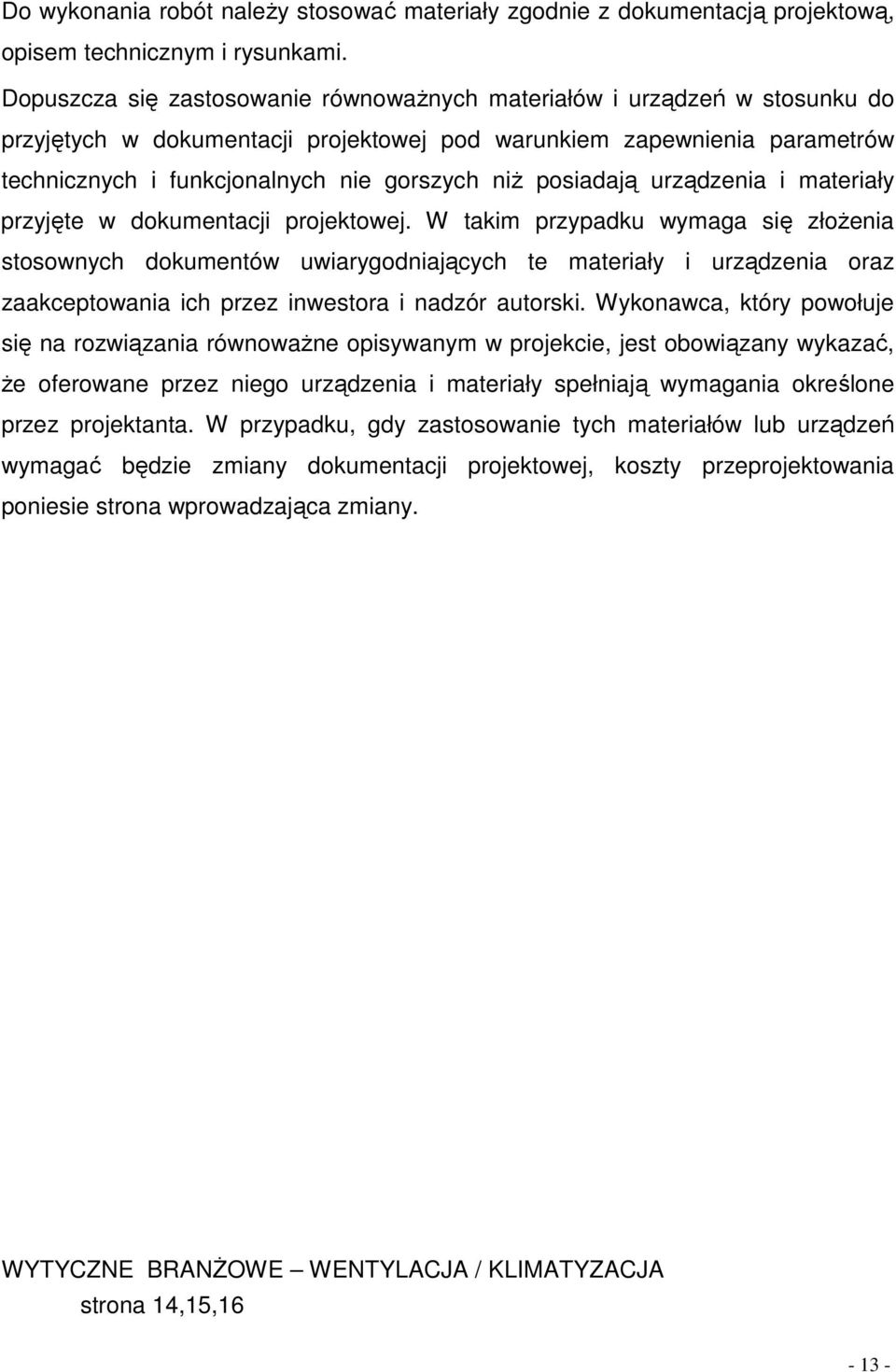

12 Do wykonania robót należy stosować materiały zgodnie z dokumentacją projektową, opisem technicznym i rysunkami. Dopuszcza się zastosowanie równoważnych materiałów i urządzeń w stosunku do przyjętych w dokumentacji projektowej pod warunkiem zapewnienia parametrów technicznych i funkcjonalnych nie gorszych niż posiadają urządzenia i materiały przyjęte w dokumentacji projektowej. W takim przypadku wymaga się złożenia stosownych dokumentów uwiarygodniających te materiały i urządzenia oraz zaakceptowania ich przez inwestora i nadzór autorski. Wykonawca, który powołuje się na rozwiązania równoważne opisywanym w projekcie, jest obowiązany wykazać, że oferowane przez niego urządzenia i materiały spełniają wymagania określone przez projektanta. W przypadku, gdy zastosowanie tych materiałów lub urządzeń wymagać będzie zmiany dokumentacji projektowej, koszty przeprojektowania poniesie strona wprowadzająca zmiany. WYTYCZNE BRANŻOWE WENTYLACJA / KLIMATYZACJA strona 14,15,
