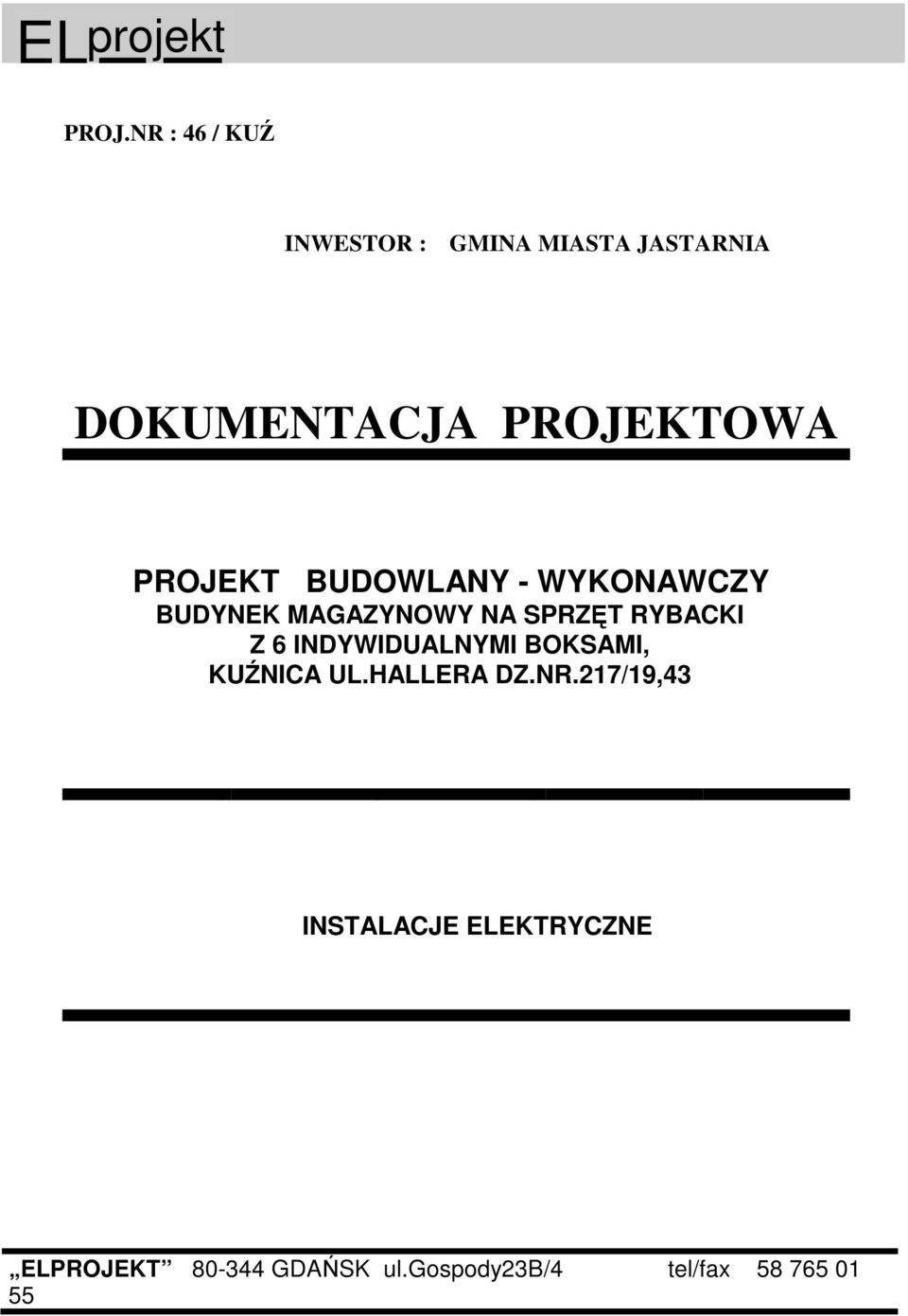

1 EL projekt PROJ.NR : 46 / KUŹ INWESTOR : GMINA MIASTA JASTARNIA DOKUMENTACJA PROJEKTOWA PROJEKT BUDOWLANY - WYKONAWCZY BUDYNEK MAGAZYNOWY NA SPRZĘT RYBACKI Z 6 INDYWIDUALNYMI BOKSAMI, KUŹNICA UL.HALLERA DZ.NR.217/19,43 INSTALACJE ELEKTRYCZNE ELPROJEKT GDAŃSK ul.gospody23b/4 tel/fax

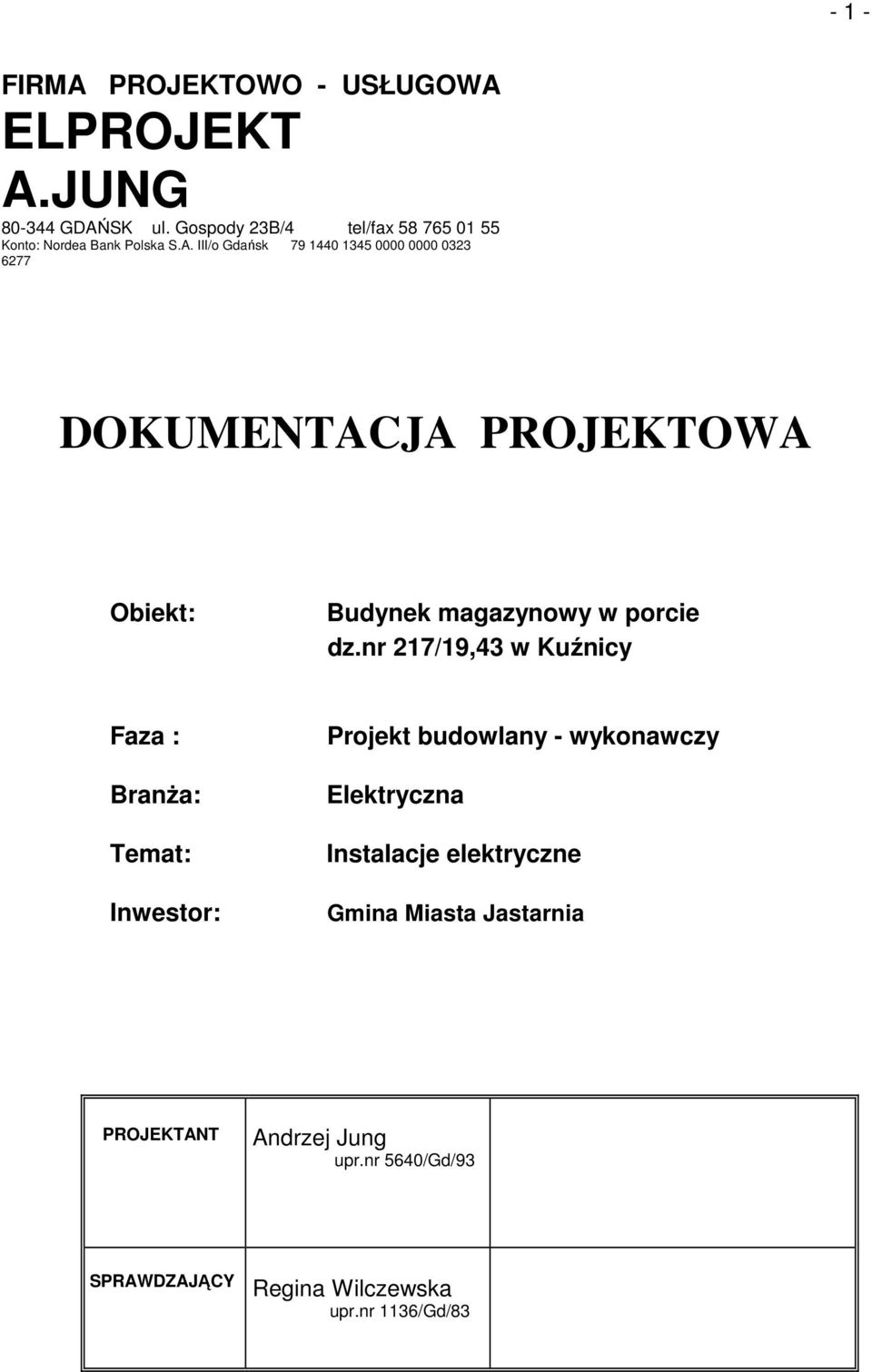

2 - 1 - FIRMA PROJEKTOWO - USŁUGOWA ELPROJEKT A.JUNG GDAŃSK ul. Gospody 23B/4 tel/fax Konto: Nordea Bank Polska S.A. III/o Gdańsk DOKUMENTACJA PROJEKTOWA Obiekt: Budynek magazynowy w porcie dz.nr 217/19,43 w Kuźnicy Faza : Branża: Temat: Inwestor: Projekt budowlany - wykonawczy Elektryczna Instalacje elektryczne Gmina Miasta Jastarnia PROJEKTANT Andrzej Jung upr.nr 5640/Gd/93 SPRAWDZAJĄCY Regina Wilczewska upr.nr 1136/Gd/83

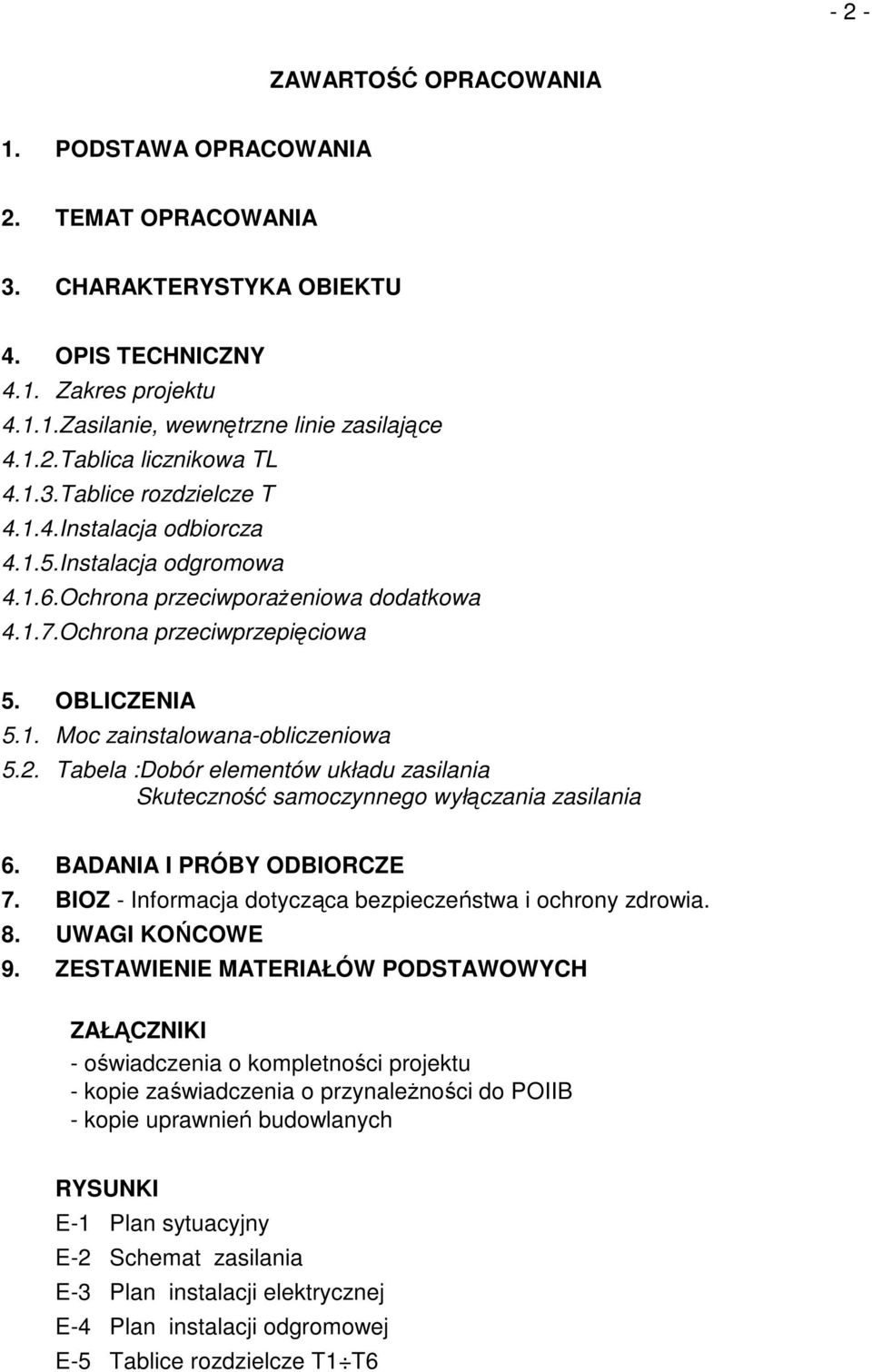

3 - 2 - ZAWARTOŚĆ OPRACOWANIA 1. PODSTAWA OPRACOWANIA 2. TEMAT OPRACOWANIA 3. CHARAKTERYSTYKA OBIEKTU 4. OPIS TECHNICZNY 4.1. Zakres projektu Zasilanie, wewnętrzne linie zasilające Tablica licznikowa TL Tablice rozdzielcze T Instalacja odbiorcza Instalacja odgromowa Ochrona przeciwporażeniowa dodatkowa Ochrona przeciwprzepięciowa 5. OBLICZENIA 5.1. Moc zainstalowana-obliczeniowa 5.2. Tabela :Dobór elementów układu zasilania Skuteczność samoczynnego wyłączania zasilania 6. BADANIA I PRÓBY ODBIORCZE 7. BIOZ - Informacja dotycząca bezpieczeństwa i ochrony zdrowia. 8. UWAGI KOŃCOWE 9. ZESTAWIENIE MATERIAŁÓW PODSTAWOWYCH ZAŁĄCZNIKI - oświadczenia o kompletności projektu - kopie zaświadczenia o przynależności do POIIB - kopie uprawnień budowlanych RYSUNKI E-1 Plan sytuacyjny E-2 Schemat zasilania E-3 Plan instalacji elektrycznej E-4 Plan instalacji odgromowej E-5 Tablice rozdzielcze T1 T6

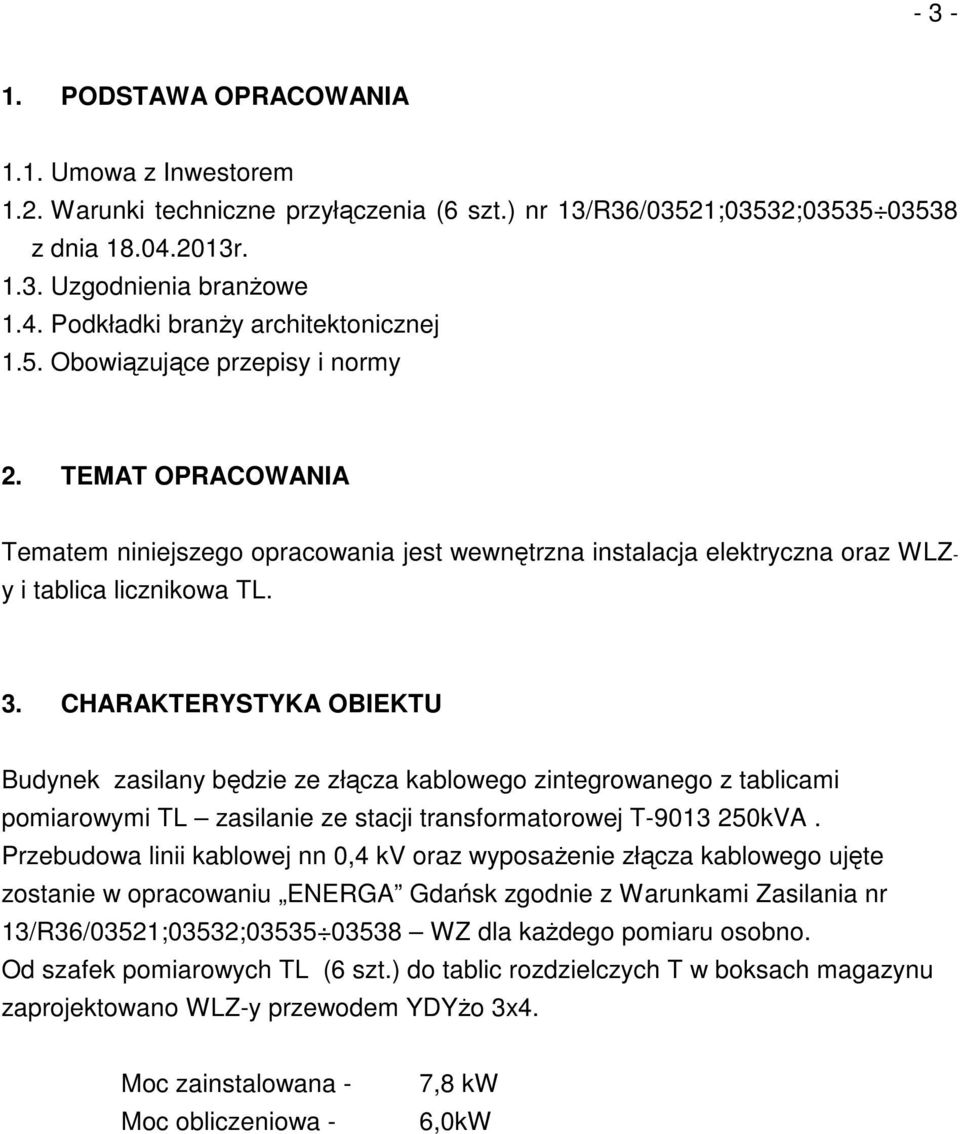

4 PODSTAWA OPRACOWANIA 1.1. Umowa z Inwestorem 1.2. Warunki techniczne przyłączenia (6 szt.) nr 13/R36/03521;03532; z dnia r Uzgodnienia branżowe 1.4. Podkładki branży architektonicznej 1.5. Obowiązujące przepisy i normy 2. TEMAT OPRACOWANIA Tematem niniejszego opracowania jest wewnętrzna instalacja elektryczna oraz WLZy i tablica licznikowa TL. 3. CHARAKTERYSTYKA OBIEKTU Budynek zasilany będzie ze złącza kablowego zintegrowanego z tablicami pomiarowymi TL zasilanie ze stacji transformatorowej T kVA. Przebudowa linii kablowej nn 0,4 kv oraz wyposażenie złącza kablowego ujęte zostanie w opracowaniu ENERGA Gdańsk zgodnie z Warunkami Zasilania nr 13/R36/03521;03532; WZ dla każdego pomiaru osobno. Od szafek pomiarowych TL (6 szt.) do tablic rozdzielczych T w boksach magazynu zaprojektowano WLZ-y przewodem YDYżo 3x4. Moc zainstalowana - Moc obliczeniowa - 7,8 kw 6,0kW

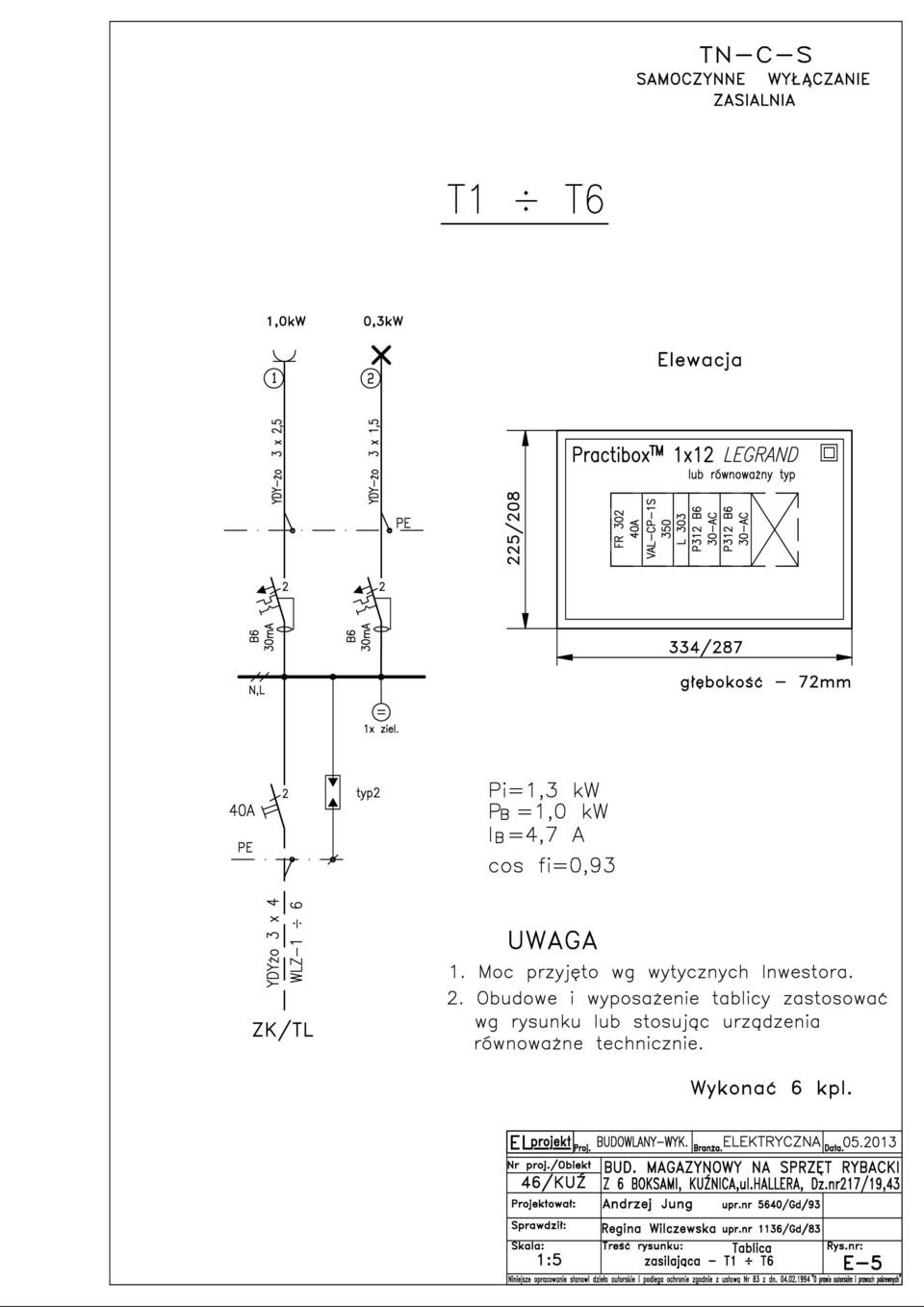

5 OPIS TECHNICZNY Zakres projektu Projekt obejmuje tablicę pomiarową TL, WLZ-ty oraz instalacje wewnętrzne wraz z tablicami rozdzielczymi T1 T6 oraz instalację odgromową Wewnętrzne linie zasilające Zasilanie od szafek pomiarowych do tablic rozdzielczych T w budynku należy wykonać przewodem YDYżo 3x4 w rurach instalacyjnych, korytku kablowym i pod tynkiem. Trasy prowadzenia WLZ-ów wykonać zgodnie z planem rys. nr E Tablice licznikowe TL Tablicę TL zaprojektowano na bazie obudowy TUS 46 wyk.1 ( obudowa II klasa ochronności ) z rozłącznikiem mocy wg schematu rys. nr E-2. Tablicę należy wykonać z fundamentem wyposażonym w nadstawkę oraz złączem kablowym ZK (wyposażenie złącza przez ZE). Tablicę wykonać i montować zgodnie z rys. nr E-1, 2 i Tablice rozdzielcze T Tablice rozdzielcze T1 T6 zaprojektowano na bazie obudowy wnękowej Practibox TM 1x12 Legrand ( obudowa II klasa izolacji ) którą należy instalować w pom. magazynów wg rys. E-3 na wysokości 2,0m. Tablica wyposażona będzie w wyłącznik główny 40A, wyłączniki instalacyjne z członem różnicowoprądowym 30mA B6, w lampkę kontrolną oraz ochronnik przeciwprzepięciowy typu 2. Zabezpieczenie obwodów gniazdek wtyczkowych wyłącznikiem instalacyjnym B6 wynika z bezpieczników przedlicznikowych o wielkości 6A określonych w warunkach zasilania. Wyposażenie w aparaturę wykonać zgodnie z rys. nr E-5.

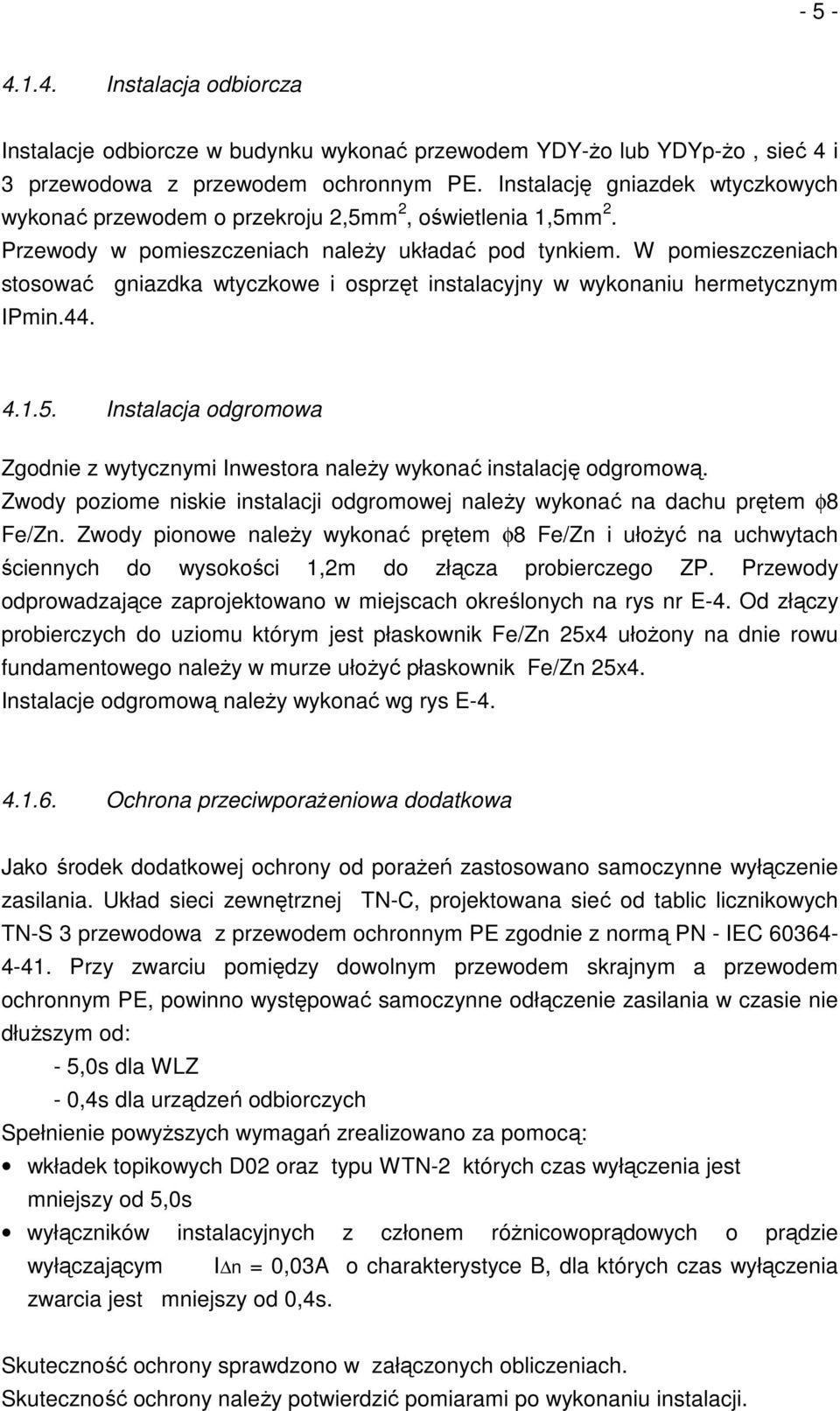

6 Instalacja odbiorcza Instalacje odbiorcze w budynku wykonać przewodem YDY-żo lub YDYp-żo, sieć 4 i 3 przewodowa z przewodem ochronnym PE. Instalację gniazdek wtyczkowych wykonać przewodem o przekroju 2,5mm 2, oświetlenia 1,5mm 2. Przewody w pomieszczeniach należy układać pod tynkiem. W pomieszczeniach stosować gniazdka wtyczkowe i osprzęt instalacyjny w wykonaniu hermetycznym IPmin Instalacja odgromowa Zgodnie z wytycznymi Inwestora należy wykonać instalację odgromową. Zwody poziome niskie instalacji odgromowej należy wykonać na dachu prętem φ8 Fe/Zn. Zwody pionowe należy wykonać prętem φ8 Fe/Zn i ułożyć na uchwytach ściennych do wysokości 1,2m do złącza probierczego ZP. Przewody odprowadzające zaprojektowano w miejscach określonych na rys nr E-4. Od złączy probierczych do uziomu którym jest płaskownik Fe/Zn 25x4 ułożony na dnie rowu fundamentowego należy w murze ułożyć płaskownik Fe/Zn 25x4. Instalacje odgromową należy wykonać wg rys E Ochrona przeciwporażeniowa dodatkowa Jako środek dodatkowej ochrony od porażeń zastosowano samoczynne wyłączenie zasilania. Układ sieci zewnętrznej TN-C, projektowana sieć od tablic licznikowych TN-S 3 przewodowa z przewodem ochronnym PE zgodnie z normą PN - IEC Przy zwarciu pomiędzy dowolnym przewodem skrajnym a przewodem ochronnym PE, powinno występować samoczynne odłączenie zasilania w czasie nie dłuższym od: - 5,0s dla WLZ - 0,4s dla urządzeń odbiorczych Spełnienie powyższych wymagań zrealizowano za pomocą: wkładek topikowych D02 oraz typu WTN-2 których czas wyłączenia jest mniejszy od 5,0s wyłączników instalacyjnych z członem różnicowoprądowych o prądzie wyłączającym I n = 0,03A o charakterystyce B, dla których czas wyłączenia zwarcia jest mniejszy od 0,4s. Skuteczność ochrony sprawdzono w załączonych obliczeniach. Skuteczność ochrony należy potwierdzić pomiarami po wykonaniu instalacji.

7 - 6 - W złączu kablowym ZK należy przewody N i PE połączyć i podłączyć do uziomu jakim jest płaskownik Fe/Zn 25x4 układany równolegle z kablem zasilającym Ochrona przeciwprzepięciowa Zgodnie z wymogami normy PN-93/E-05009/443 zaprojektowano ochronę przeciwprzepięciową. Ochronniki typu 2 instalować w tablicach rozdzielczych T zgodnie ze schematem. W złączu kablowym ZK powinien znajdować się ochronnik typu1 - zakres prac ZE. 5. OBLICZENIA 5.1. Moc zainstalowana - moc obliczeniowa Lp Lokalizacja Grupa odbiorów Moc zainst. Pi kz Moc obl. kw kw A T oświetlenie 0,3 1 0,3 PB cos φ IB gniazda wtyk. 1,0 0,7 0,7 RAZEM 1,3 1,0 4,7 RAZEM OBIEKT x 6 7,8 6,0 9,4

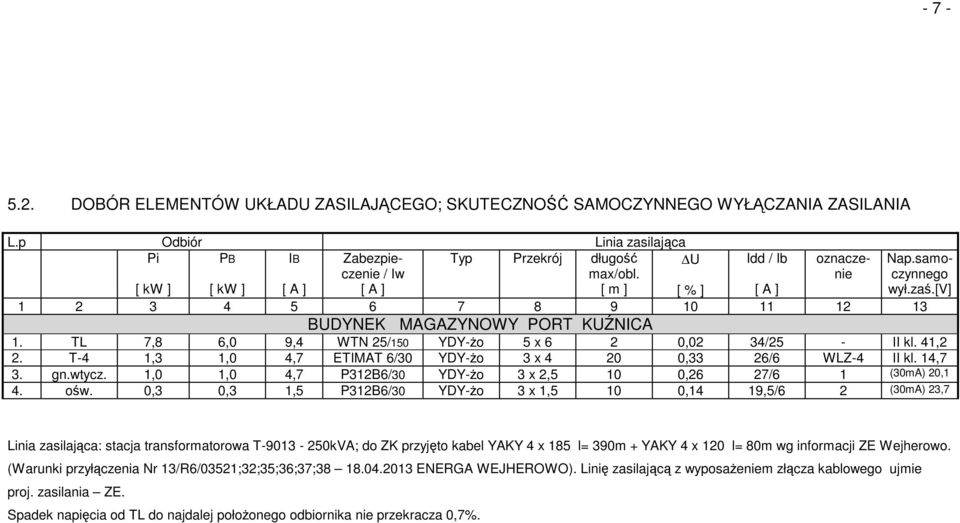

8 DOBÓR ELEMENTÓW UKŁADU ZASILAJĄCEGO; SKUTECZNOŚĆ SAMOCZYNNEGO WYŁĄCZANIA ZASILANIA L.p Odbiór Linia zasilająca Pi [ kw ] PB [ kw ] IB [ A ] Zabezpieczenie / Iw [ A ] Typ Przekrój długość max/obl. [ m ] U [ % ] Idd / Ib [ A ] oznaczenie Nap.samoczynnego wył.zaś.[v] BUDYNEK MAGAZYNOWY PORT KUŹNICA 1. TL 7,8 6,0 9,4 WTN 25/150 YDY-żo 5 x 6 2 0,02 34/25 - II kl. 41,2 2. T-4 1,3 1,0 4,7 ETIMAT 6/30 YDY-żo 3 x ,33 26/6 WLZ-4 II kl. 14,7 3. gn.wtycz. 1,0 1,0 4,7 P312B6/30 YDY-żo 3 x 2,5 10 0,26 27/6 1 (30mA) 20,1 4. ośw. 0,3 0,3 1,5 P312B6/30 YDY-żo 3 x 1,5 10 0,14 19,5/6 2 (30mA) 23,7 Linia zasilająca: stacja transformatorowa T kVA; do ZK przyjęto kabel YAKY 4 x 185 l= 390m + YAKY 4 x 120 l= 80m wg informacji ZE Wejherowo. (Warunki przyłączenia Nr 13/R6/03521;32;35;36;37; ENERGA WEJHEROWO). Linię zasilającą z wyposażeniem złącza kablowego ujmie proj. zasilania ZE. Spadek napięcia od TL do najdalej położonego odbiornika nie przekracza 0,7%.

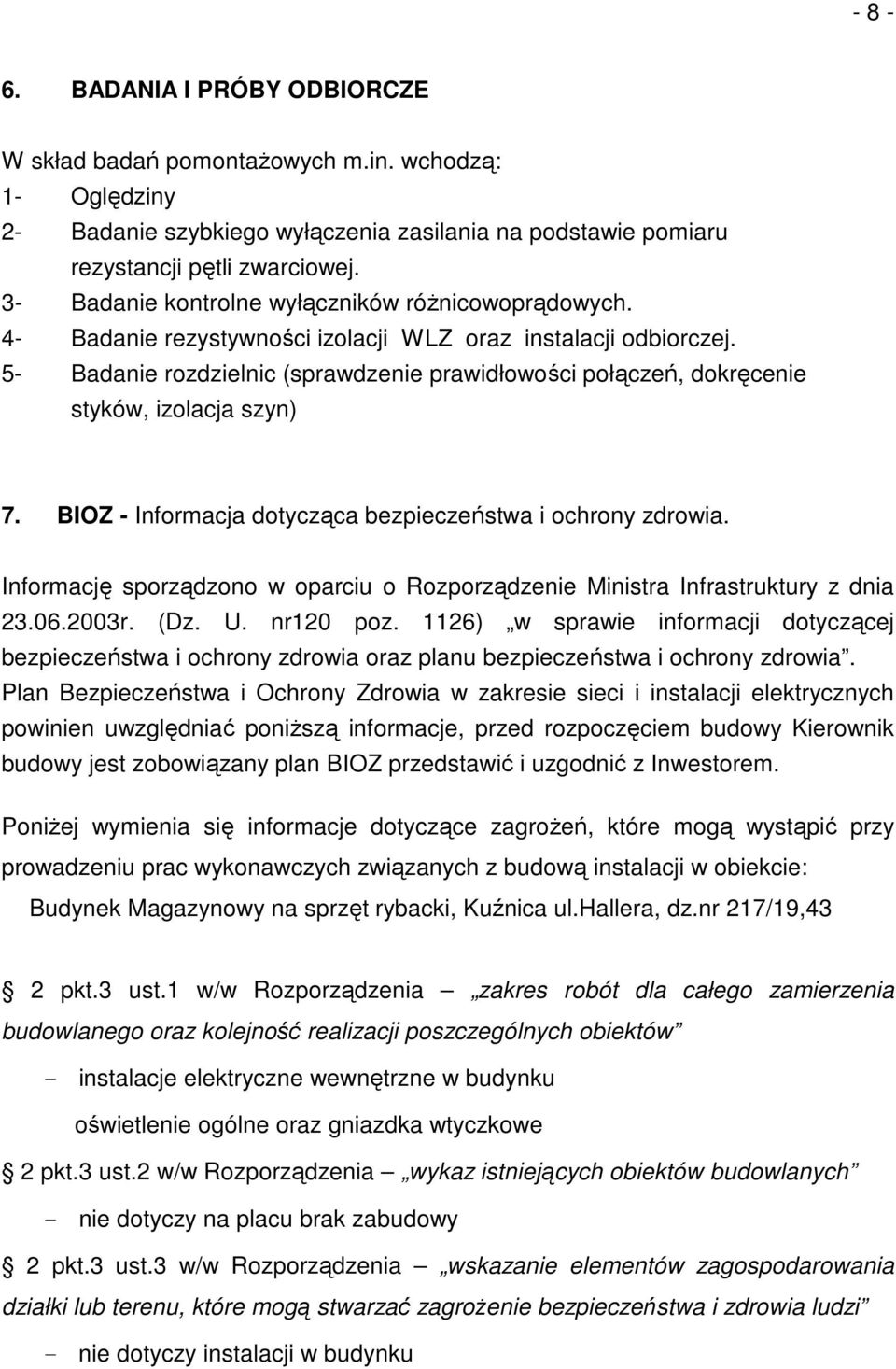

9 BADANIA I PRÓBY ODBIORCZE W skład badań pomontażowych m.in. wchodzą: 1- Oględziny 2- Badanie szybkiego wyłączenia zasilania na podstawie pomiaru rezystancji pętli zwarciowej. 3- Badanie kontrolne wyłączników różnicowoprądowych. 4- Badanie rezystywności izolacji WLZ oraz instalacji odbiorczej. 5- Badanie rozdzielnic (sprawdzenie prawidłowości połączeń, dokręcenie styków, izolacja szyn) 7. BIOZ - Informacja dotycząca bezpieczeństwa i ochrony zdrowia. Informację sporządzono w oparciu o Rozporządzenie Ministra Infrastruktury z dnia r. (Dz. U. nr120 poz. 1126) w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. Plan Bezpieczeństwa i Ochrony Zdrowia w zakresie sieci i instalacji elektrycznych powinien uwzględniać poniższą informacje, przed rozpoczęciem budowy Kierownik budowy jest zobowiązany plan BIOZ przedstawić i uzgodnić z Inwestorem. Poniżej wymienia się informacje dotyczące zagrożeń, które mogą wystąpić przy prowadzeniu prac wykonawczych związanych z budową instalacji w obiekcie: Budynek Magazynowy na sprzęt rybacki, Kuźnica ul.hallera, dz.nr 217/19,43 2 pkt.3 ust.1 w/w Rozporządzenia zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów - instalacje elektryczne wewnętrzne w budynku oświetlenie ogólne oraz gniazdka wtyczkowe 2 pkt.3 ust.2 w/w Rozporządzenia wykaz istniejących obiektów budowlanych - nie dotyczy na placu brak zabudowy 2 pkt.3 ust.3 w/w Rozporządzenia wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi - nie dotyczy instalacji w budynku

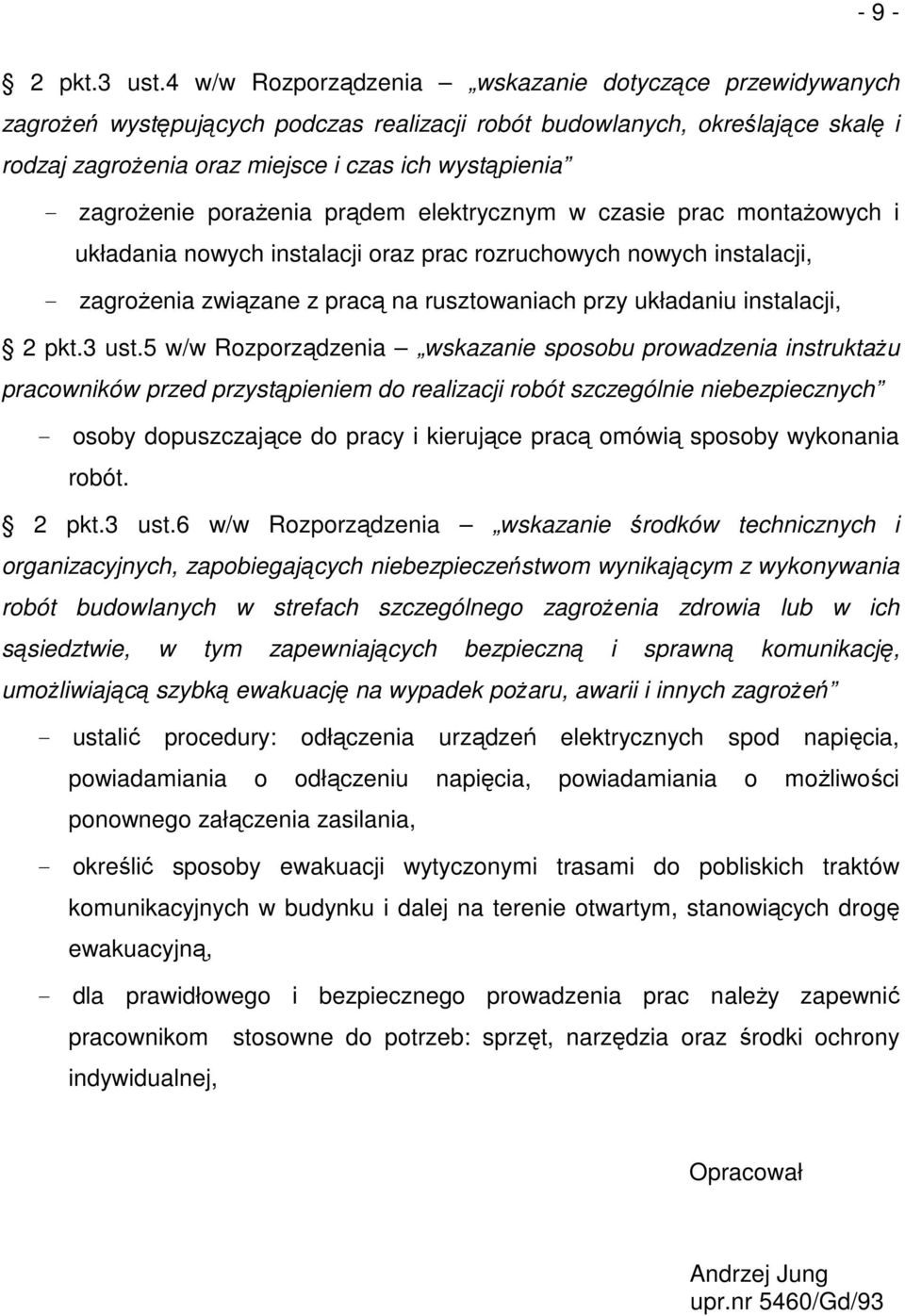

10 - 9-2 pkt.3 ust.4 w/w Rozporządzenia wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaj zagrożenia oraz miejsce i czas ich wystąpienia - zagrożenie porażenia prądem elektrycznym w czasie prac montażowych i układania nowych instalacji oraz prac rozruchowych nowych instalacji, - zagrożenia związane z pracą na rusztowaniach przy układaniu instalacji, 2 pkt.3 ust.5 w/w Rozporządzenia wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych - osoby dopuszczające do pracy i kierujące pracą omówią sposoby wykonania robót. 2 pkt.3 ust.6 w/w Rozporządzenia wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń - ustalić procedury: odłączenia urządzeń elektrycznych spod napięcia, powiadamiania o odłączeniu napięcia, powiadamiania o możliwości ponownego załączenia zasilania, - określić sposoby ewakuacji wytyczonymi trasami do pobliskich traktów komunikacyjnych w budynku i dalej na terenie otwartym, stanowiących drogę ewakuacyjną, - dla prawidłowego i bezpiecznego prowadzenia prac należy zapewnić pracownikom stosowne do potrzeb: sprzęt, narzędzia oraz środki ochrony indywidualnej, Opracował Andrzej Jung upr.nr 5460/Gd/93

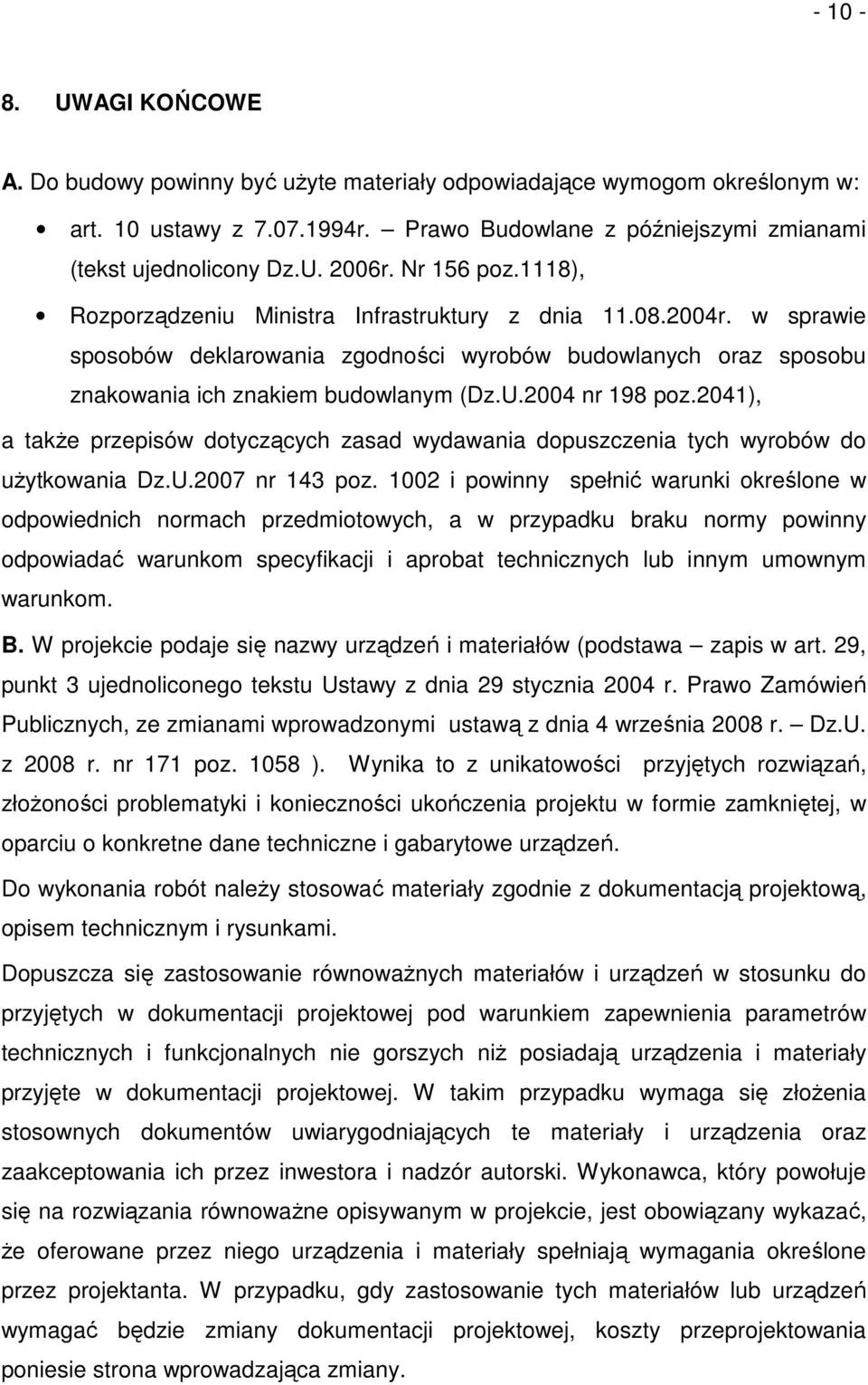

11 UWAGI KOŃCOWE A. Do budowy powinny być użyte materiały odpowiadające wymogom określonym w: art. 10 ustawy z r. Prawo Budowlane z późniejszymi zmianami (tekst ujednolicony Dz.U. 2006r. Nr 156 poz.1118), Rozporządzeniu Ministra Infrastruktury z dnia r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz.U.2004 nr 198 poz.2041), a także przepisów dotyczących zasad wydawania dopuszczenia tych wyrobów do użytkowania Dz.U.2007 nr 143 poz i powinny spełnić warunki określone w odpowiednich normach przedmiotowych, a w przypadku braku normy powinny odpowiadać warunkom specyfikacji i aprobat technicznych lub innym umownym warunkom. B. W projekcie podaje się nazwy urządzeń i materiałów (podstawa zapis w art. 29, punkt 3 ujednoliconego tekstu Ustawy z dnia 29 stycznia 2004 r. Prawo Zamówień Publicznych, ze zmianami wprowadzonymi ustawą z dnia 4 września 2008 r. Dz.U. z 2008 r. nr 171 poz ). Wynika to z unikatowości przyjętych rozwiązań, złożoności problematyki i konieczności ukończenia projektu w formie zamkniętej, w oparciu o konkretne dane techniczne i gabarytowe urządzeń. Do wykonania robót należy stosować materiały zgodnie z dokumentacją projektową, opisem technicznym i rysunkami. Dopuszcza się zastosowanie równoważnych materiałów i urządzeń w stosunku do przyjętych w dokumentacji projektowej pod warunkiem zapewnienia parametrów technicznych i funkcjonalnych nie gorszych niż posiadają urządzenia i materiały przyjęte w dokumentacji projektowej. W takim przypadku wymaga się złożenia stosownych dokumentów uwiarygodniających te materiały i urządzenia oraz zaakceptowania ich przez inwestora i nadzór autorski. Wykonawca, który powołuje się na rozwiązania równoważne opisywanym w projekcie, jest obowiązany wykazać, że oferowane przez niego urządzenia i materiały spełniają wymagania określone przez projektanta. W przypadku, gdy zastosowanie tych materiałów lub urządzeń wymagać będzie zmiany dokumentacji projektowej, koszty przeprojektowania poniesie strona wprowadzająca zmiany.

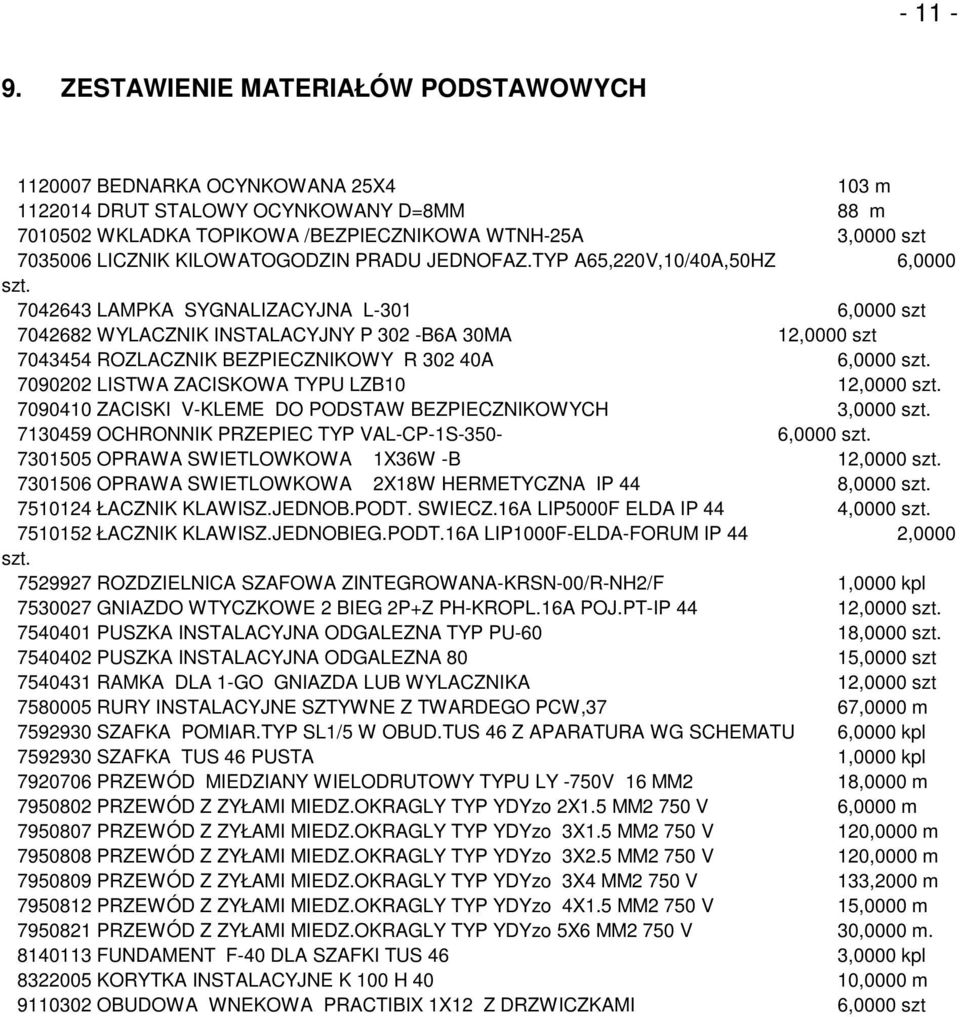

12 ZESTAWIENIE MATERIAŁÓW PODSTAWOWYCH BEDNARKA OCYNKOWANA 25X4 103 m DRUT STALOWY OCYNKOWANY D=8MM 88 m WKLADKA TOPIKOWA /BEZPIECZNIKOWA WTNH-25A 3,0000 szt LICZNIK KILOWATOGODZIN PRADU JEDNOFAZ.TYP A65,220V,10/40A,50HZ 6,0000 szt LAMPKA SYGNALIZACYJNA L-301 6,0000 szt WYLACZNIK INSTALACYJNY P 302 -B6A 30MA 12,0000 szt ROZLACZNIK BEZPIECZNIKOWY R A 6,0000 szt LISTWA ZACISKOWA TYPU LZB10 12,0000 szt ZACISKI V-KLEME DO PODSTAW BEZPIECZNIKOWYCH 3,0000 szt OCHRONNIK PRZEPIEC TYP VAL-CP-1S-350-6,0000 szt OPRAWA SWIETLOWKOWA 1X36W -B 12,0000 szt OPRAWA SWIETLOWKOWA 2X18W HERMETYCZNA IP 44 8,0000 szt ŁACZNIK KLAWISZ.JEDNOB.PODT. SWIECZ.16A LIP5000F ELDA IP 44 4,0000 szt ŁACZNIK KLAWISZ.JEDNOBIEG.PODT.16A LIP1000F-ELDA-FORUM IP 44 2,0000 szt ROZDZIELNICA SZAFOWA ZINTEGROWANA-KRSN-00/R-NH2/F 1,0000 kpl GNIAZDO WTYCZKOWE 2 BIEG 2P+Z PH-KROPL.16A POJ.PT-IP 44 12,0000 szt PUSZKA INSTALACYJNA ODGALEZNA TYP PU-60 18,0000 szt PUSZKA INSTALACYJNA ODGALEZNA 80 15,0000 szt RAMKA DLA 1-GO GNIAZDA LUB WYLACZNIKA 12,0000 szt RURY INSTALACYJNE SZTYWNE Z TWARDEGO PCW,37 67,0000 m SZAFKA POMIAR.TYP SL1/5 W OBUD.TUS 46 Z APARATURA WG SCHEMATU 6,0000 kpl SZAFKA TUS 46 PUSTA 1,0000 kpl PRZEWÓD MIEDZIANY WIELODRUTOWY TYPU LY -750V 16 MM2 18,0000 m PRZEWÓD Z ZYŁAMI MIEDZ.OKRAGLY TYP YDYzo 2X1.5 MM2 750 V 6,0000 m PRZEWÓD Z ZYŁAMI MIEDZ.OKRAGLY TYP YDYzo 3X1.5 MM2 750 V 120,0000 m PRZEWÓD Z ZYŁAMI MIEDZ.OKRAGLY TYP YDYzo 3X2.5 MM2 750 V 120,0000 m PRZEWÓD Z ZYŁAMI MIEDZ.OKRAGLY TYP YDYzo 3X4 MM2 750 V 133,2000 m PRZEWÓD Z ZYŁAMI MIEDZ.OKRAGLY TYP YDYzo 4X1.5 MM2 750 V 15,0000 m PRZEWÓD Z ZYŁAMI MIEDZ.OKRAGLY TYP YDYzo 5X6 MM2 750 V 30,0000 m FUNDAMENT F-40 DLA SZAFKI TUS 46 3,0000 kpl KORYTKA INSTALACYJNE K 100 H 40 10,0000 m OBUDOWA WNEKOWA PRACTIBIX 1X12 Z DRZWICZKAMI 6,0000 szt
