PROJEKT BUDOWLANO WYKONAWCZY INSTALACJI ELEKTRYCZNYCH

Transkrypt

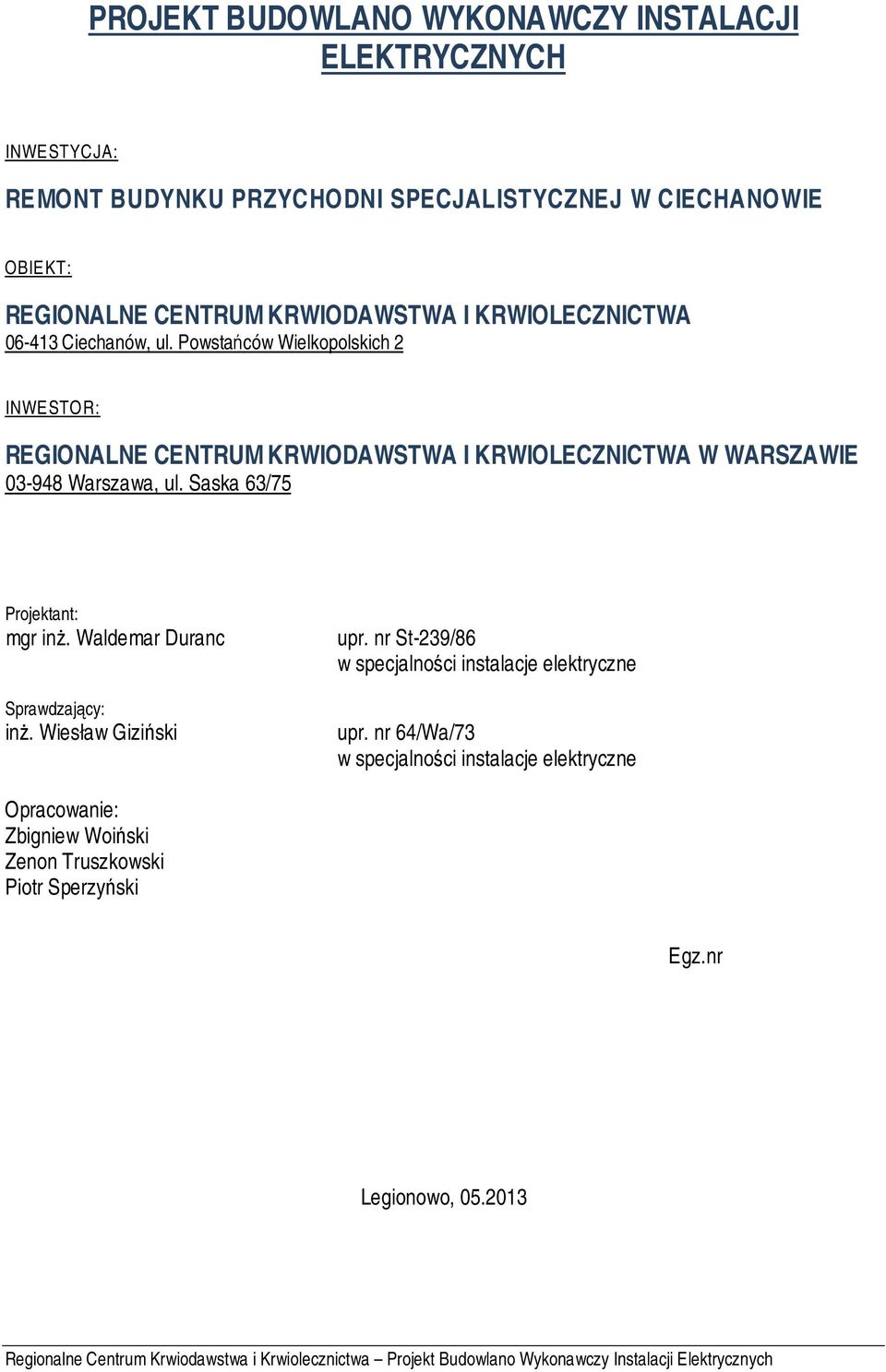

1 PROJEKT BUDOWLANO WYKONAWCZY INSTALACJI ELEKTRYCZNYCH INWESTYCJA: REMONT BUDYNKU PRZYCHODNI SPECJALISTYCZNEJ W CIECHANOWIE OBIEKT: REGIONALNE CENTRUM KRWIODAWSTWA I KRWIOLECZNICTWA Ciechanów, ul. Powstańców Wielkopolskich 2 INWESTOR: REGIONALNE CENTRUM KRWIODAWSTWA I KRWIOLECZNICTWA W WARSZAWIE Warszawa, ul. Saska 63/75 Projektant: mgr inż. Waldemar Duranc Sprawdzający: inż. Wiesław Giziński upr. nr St-239/86 w specjalności instalacje elektryczne upr. nr 64/Wa/73 w specjalności instalacje elektryczne Opracowanie: Zbigniew Woiński Zenon Truszkowski Piotr Sperzyński Egz.nr Legionowo, Regionalne Centrum Krwiodawstwa i Krwiolecznictwa Projekt Budowlano Wykonawczy Instalacji Elektrycznych

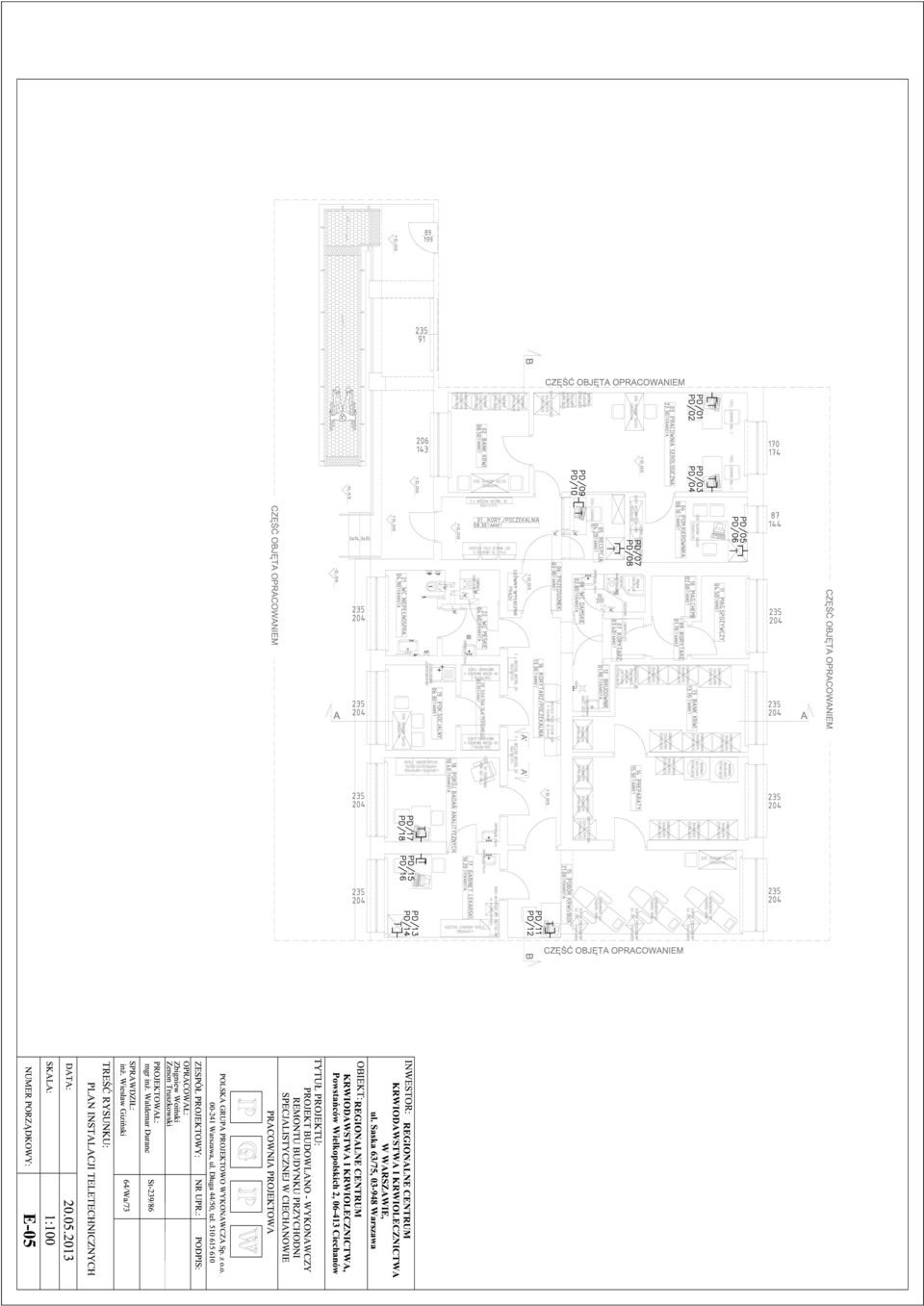

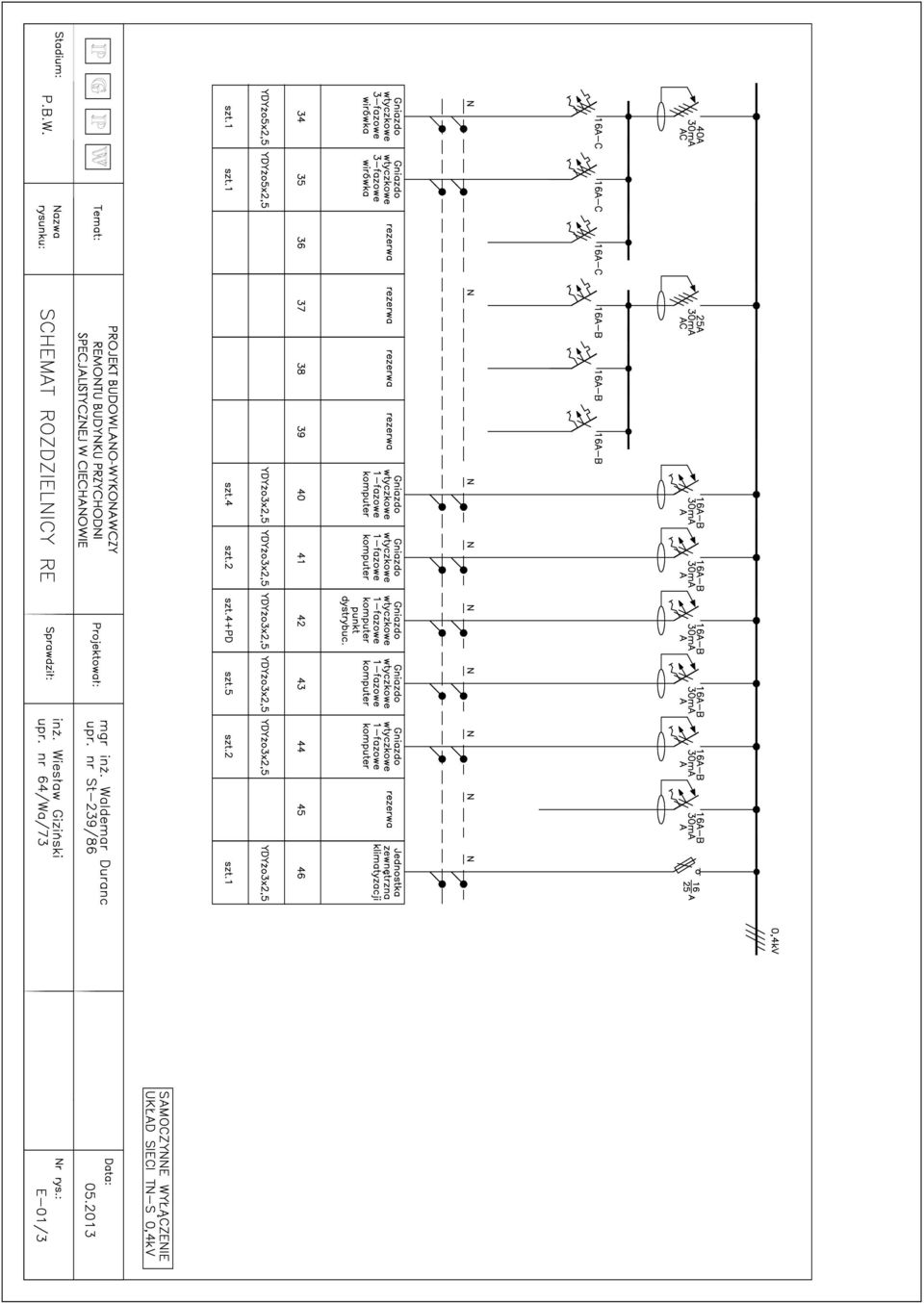

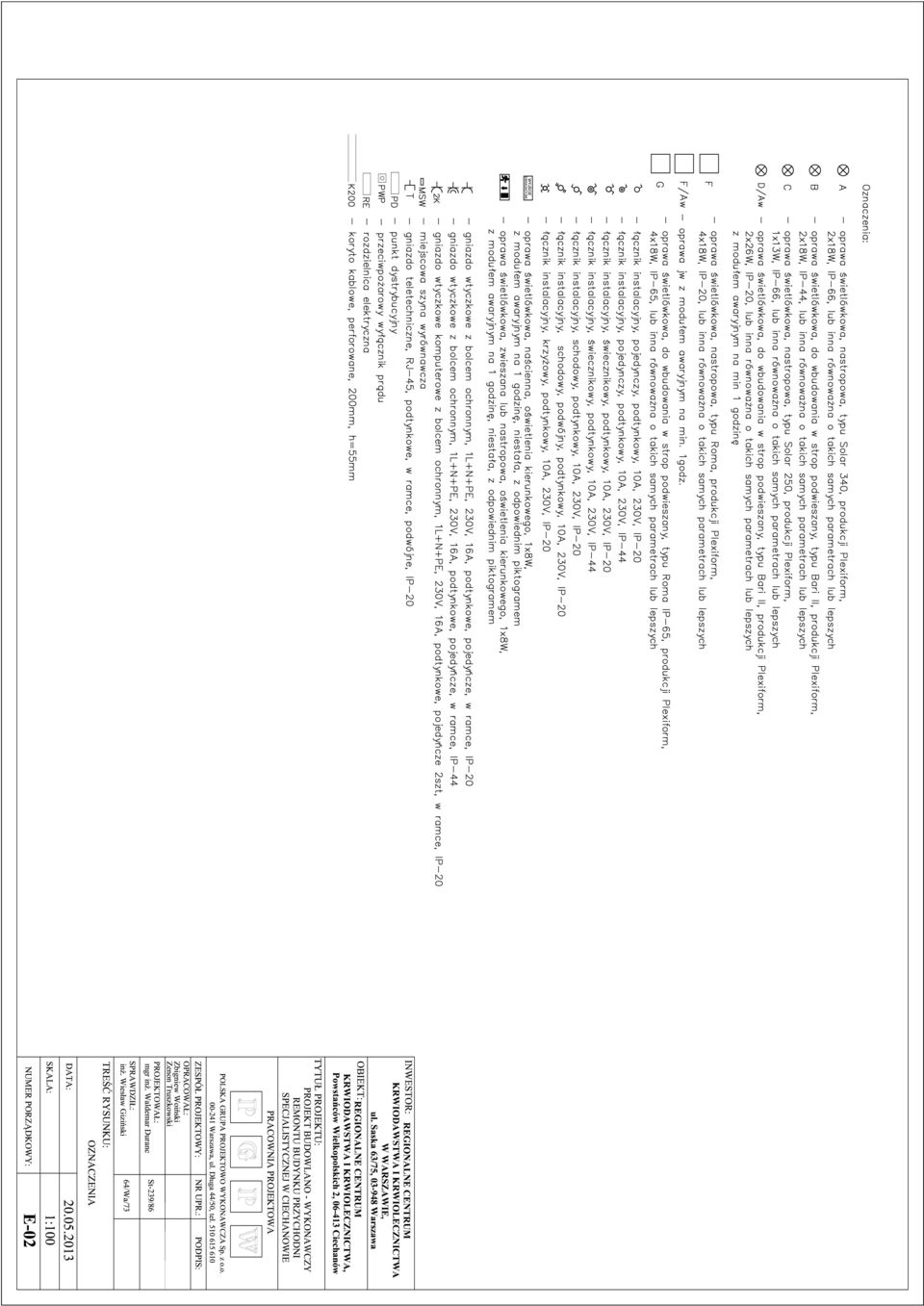

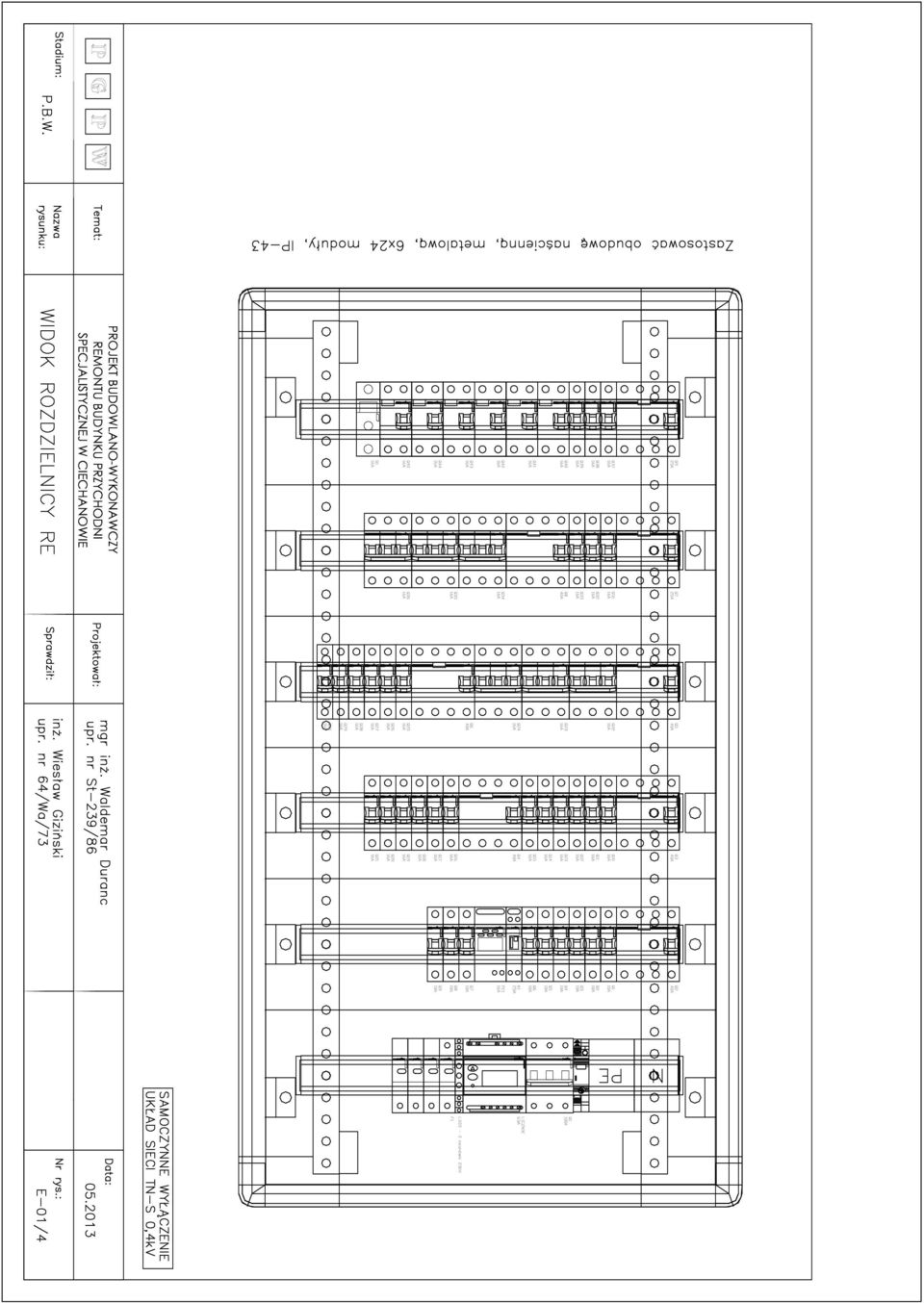

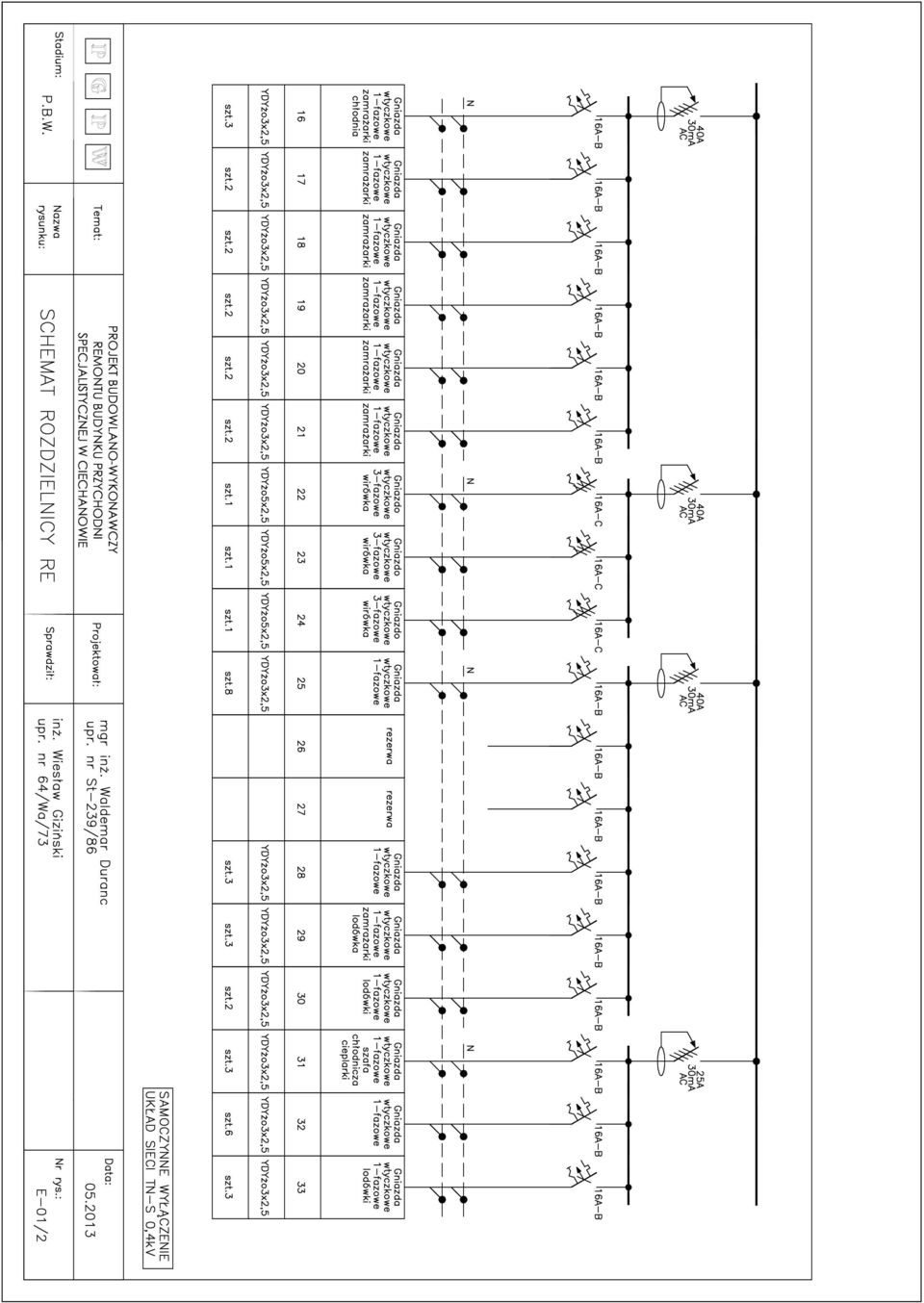

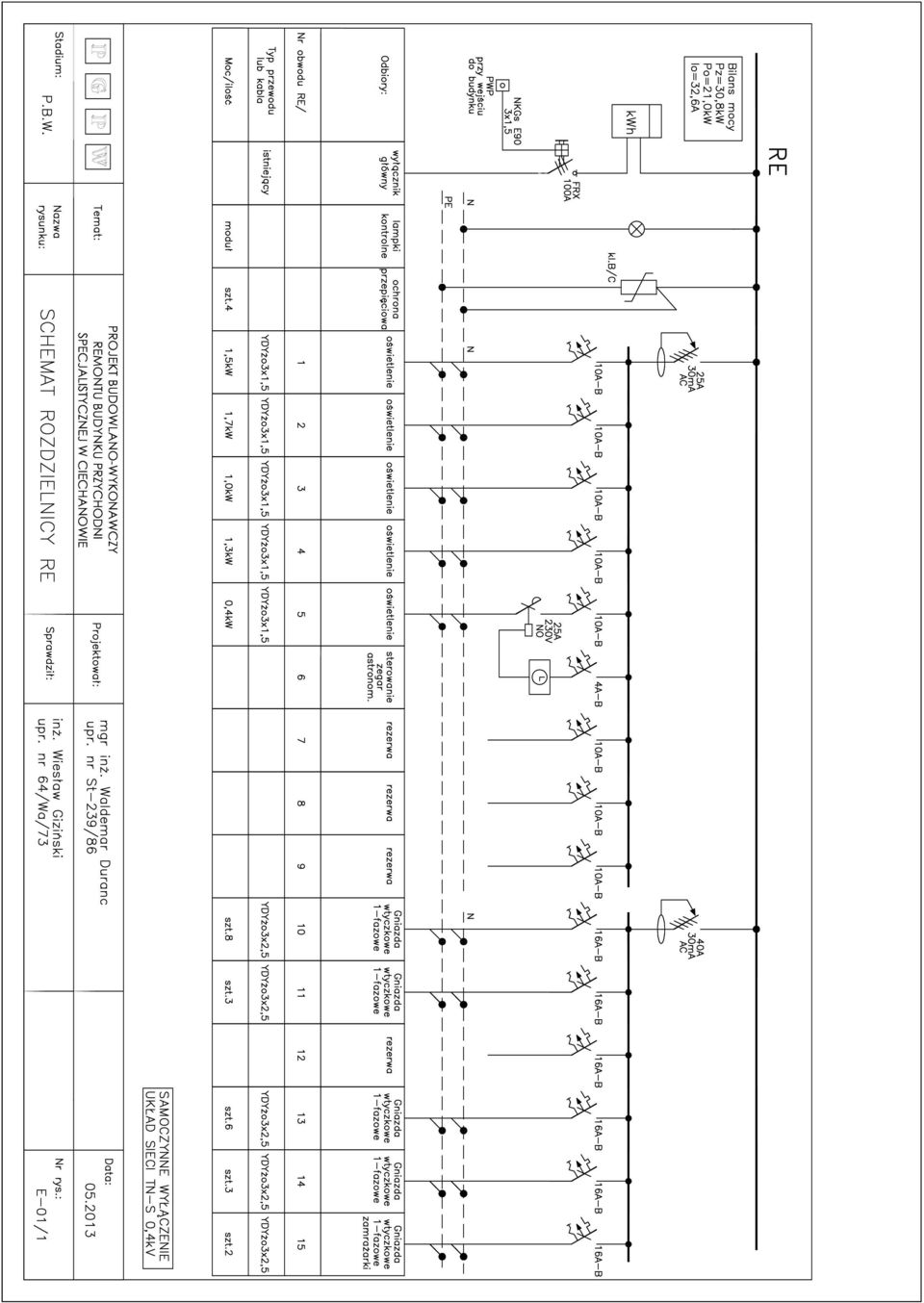

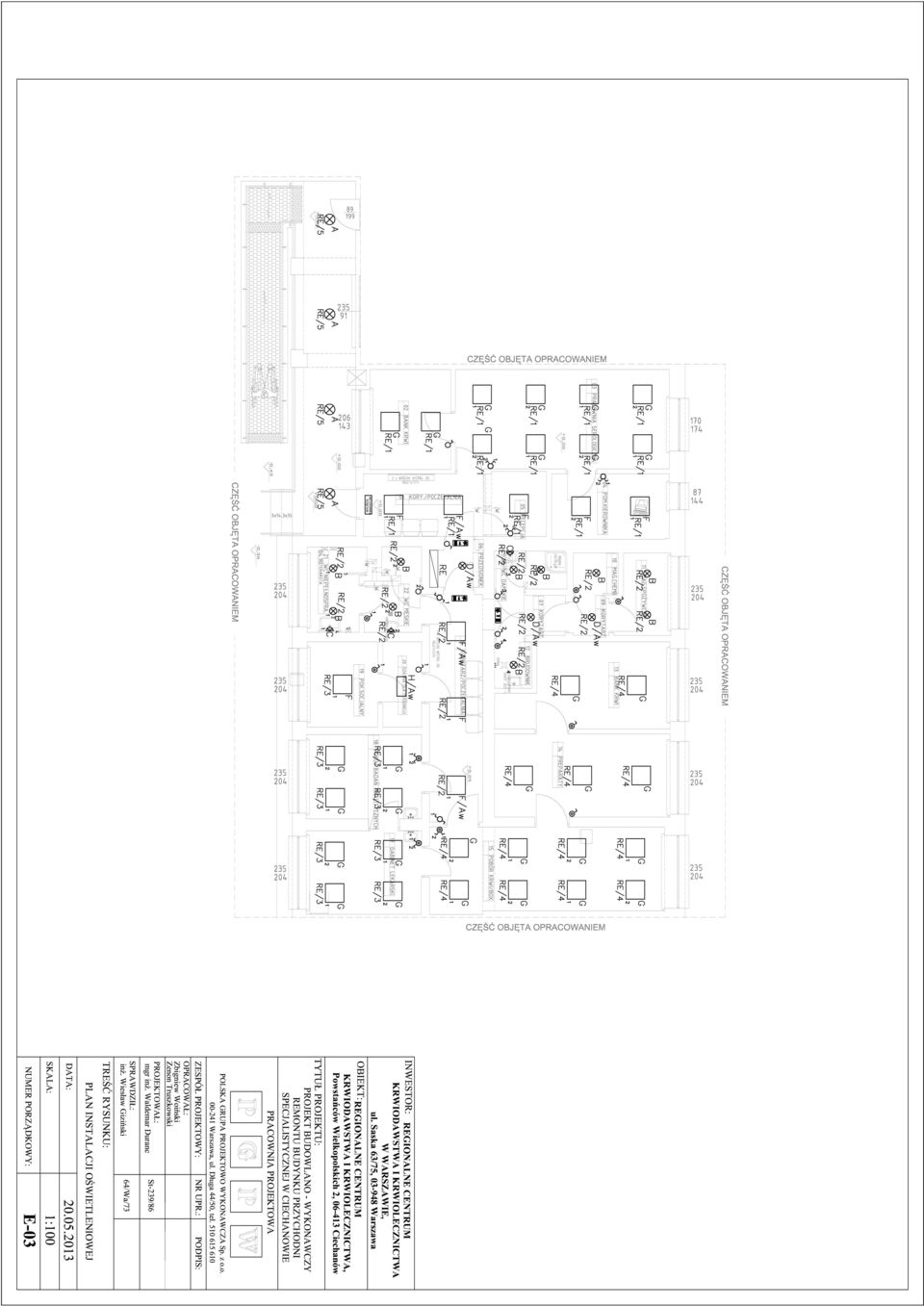

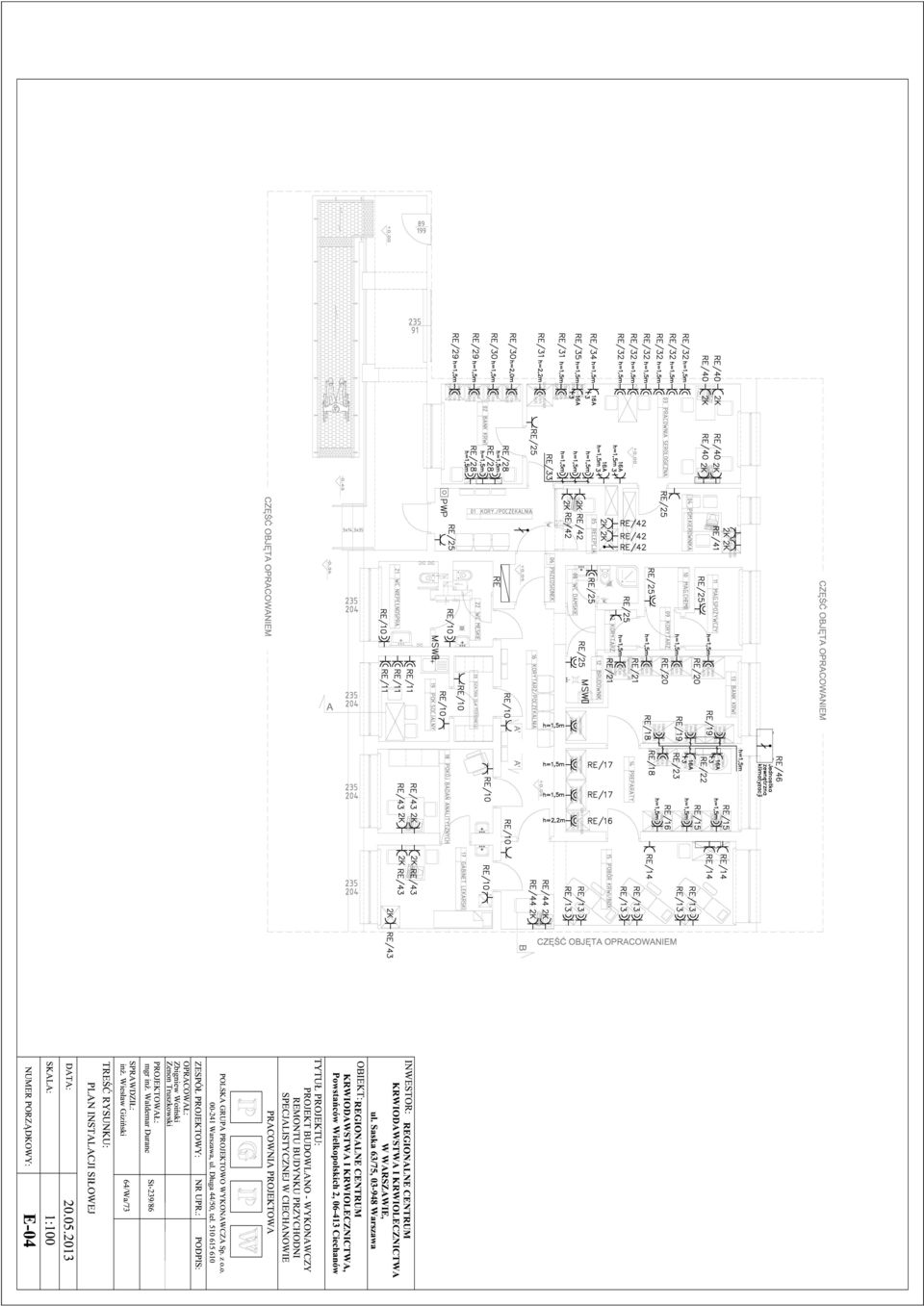

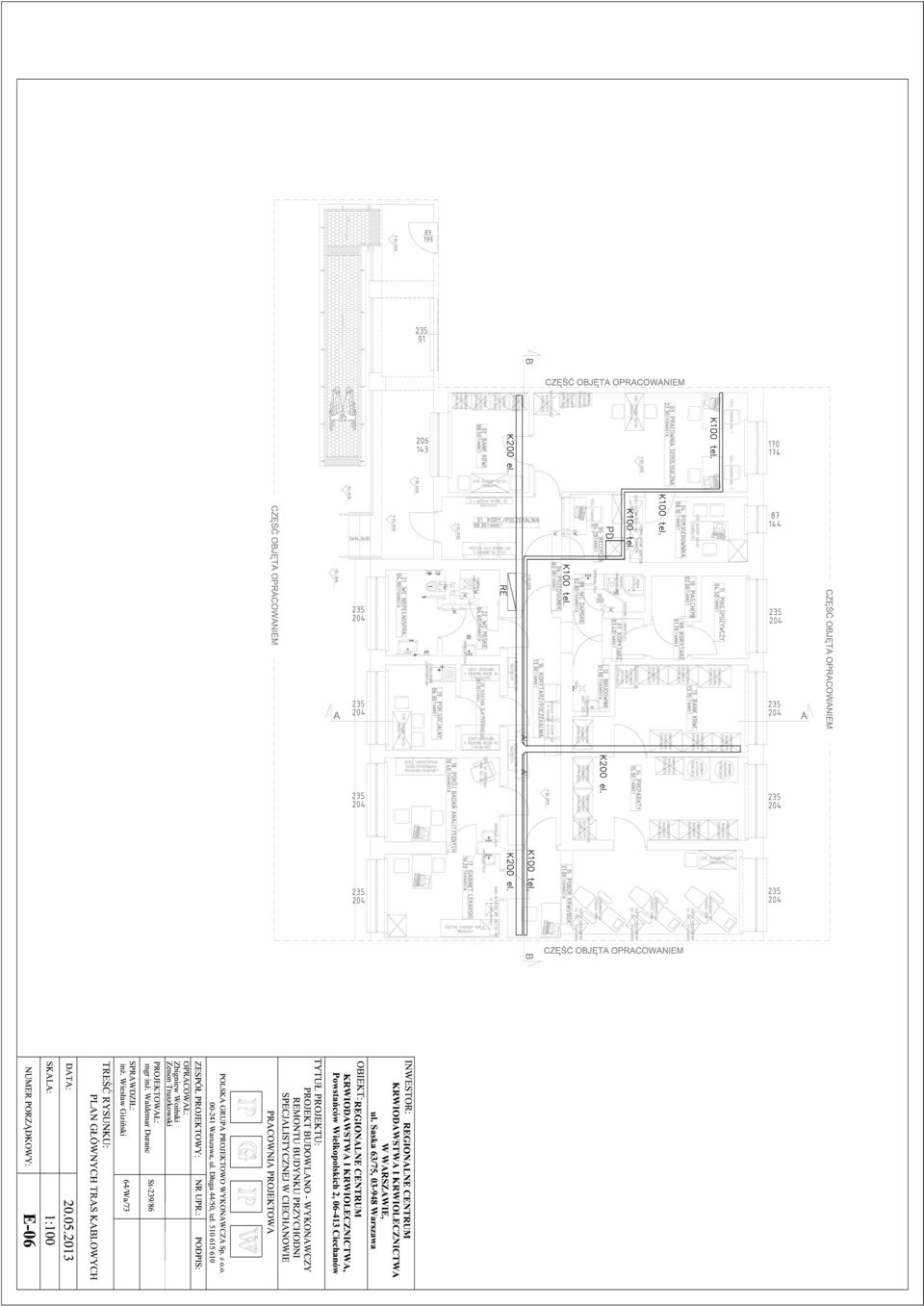

2 Spis treści I. OPIS TECHNICZNY 1. Przedmiot i zakres opracowania 2. Podstawa opracowania 3. Zasilanie 4. Rozdzielnice 0,4kV 5. Układ pomiarowy energii elektrycznej 6. Instalacje elektryczne wewnętrzne 7. Instalacja teletechniczna 8. Instalacja połączeń wyrównawczych 9. Przeciwpożarowy Wyłącznik Prądu 10. Zagadnienia BHP 11. Ochrona przeciwpożarowa 12. Zestawienie materiałów podstawowych II. ZAŁĄCZNIKI 1. OŚWIADCZENIE O KOMPLETNOŚCI 2. PRZYNALEŻNOŚĆ DO MOIIB PROJEKTANTA 3. STWIERDZENIE PRZYGOTOWANIA ZAWODOWEGO PROJEKTANTA 4. PRZYNALEŻNOŚĆ DO MOIIB SPRAWDZAJĄCEGO 5. STWIERDZENIE PRZYGOTOWANIA ZAWODOWEGO SPRAWDZAJĄCEGO III. CZĘŚĆ RYSUNKOWA E-01. SCHEMAT ROZDZIELNICY RE E-02. OZNACZENIA E-03. PLAN INSTALACJI OŚWIETLENIOWEJ E-04. PLAN INSTALACJI SIŁOWEJ E-05. PLAN INSTALACJI TELETECHNICZNYCH E-06. PLAN GŁÓWNYCH TRAS KABLOWYCH Regionalne Centrum Krwiodawstwa i Krwiolecznictwa Projekt Budowlano Wykonawczy Instalacji Elektrycznych

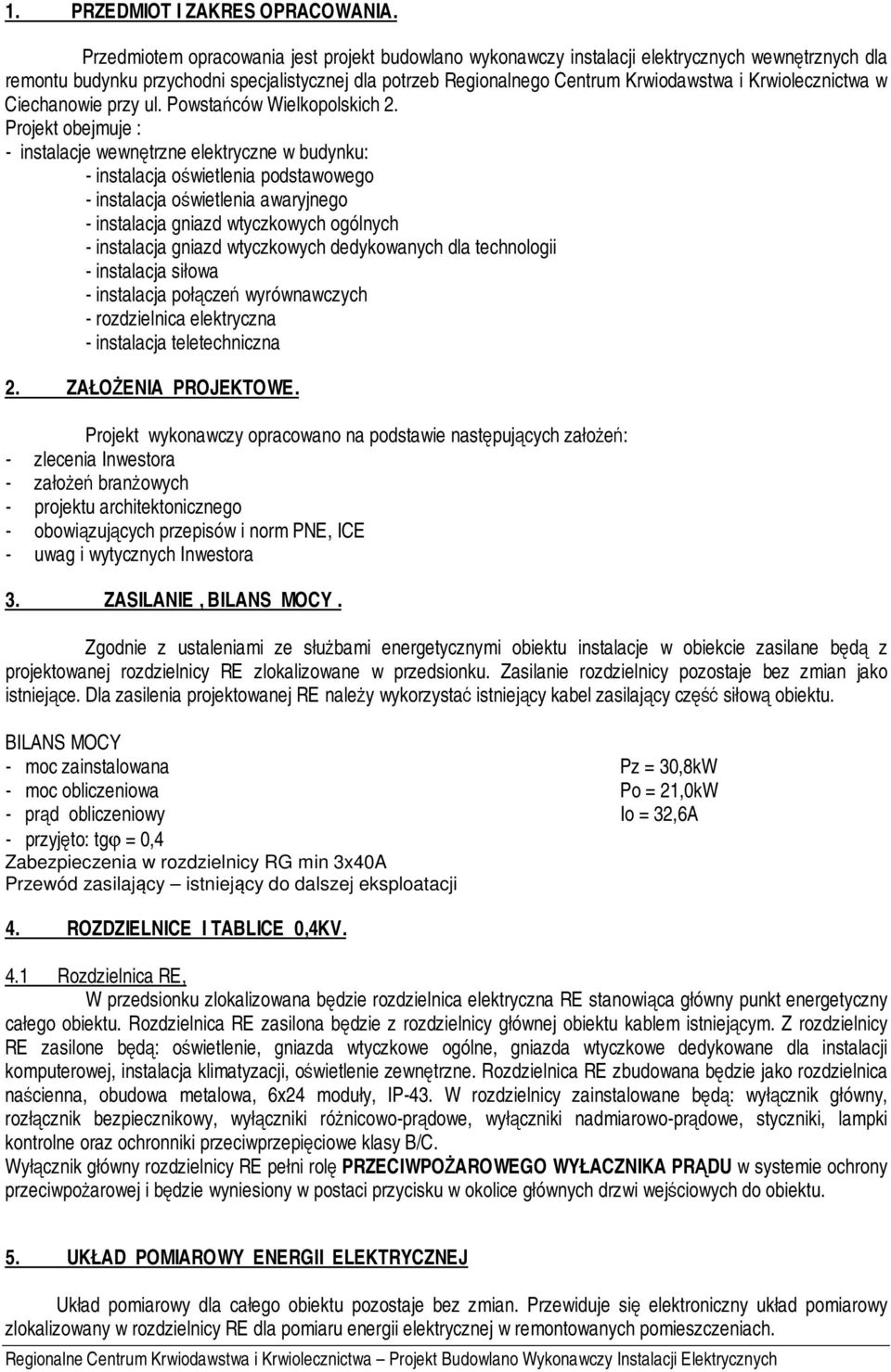

3 1. PRZEDMIOT I ZAKRES OPRACOWANIA. Przedmiotem opracowania jest projekt budowlano wykonawczy instalacji elektrycznych wewnętrznych dla remontu budynku przychodni specjalistycznej dla potrzeb Regionalnego Centrum Krwiodawstwa i Krwiolecznictwa w Ciechanowie przy ul. Powstańców Wielkopolskich 2. Projekt obejmuje : - instalacje wewnętrzne elektryczne w budynku: - instalacja oświetlenia podstawowego - instalacja oświetlenia awaryjnego - instalacja gniazd wtyczkowych ogólnych - instalacja gniazd wtyczkowych dedykowanych dla technologii - instalacja siłowa - instalacja połączeń wyrównawczych - rozdzielnica elektryczna - instalacja teletechniczna 2. ZAŁOŻENIA PROJEKTOWE. Projekt wykonawczy opracowano na podstawie następujących założeń: - zlecenia Inwestora - założeń branżowych - projektu architektonicznego - obowiązujących przepisów i norm PNE, ICE - uwag i wytycznych Inwestora 3. ZASILANIE, BILANS MOCY. Zgodnie z ustaleniami ze służbami energetycznymi obiektu instalacje w obiekcie zasilane będą z projektowanej rozdzielnicy RE zlokalizowane w przedsionku. Zasilanie rozdzielnicy pozostaje bez zmian jako istniejące. Dla zasilenia projektowanej RE należy wykorzystać istniejący kabel zasilający część siłową obiektu. BILANS MOCY - moc zainstalowana Pz = 30,8kW - moc obliczeniowa Po = 21,0kW - prąd obliczeniowy Io = 32,6A - przyjęto: tgϕ = 0,4 Zabezpieczenia w rozdzielnicy RG min 3x40A Przewód zasilający istniejący do dalszej eksploatacji 4. ROZDZIELNICE I TABLICE 0,4KV. 4.1 Rozdzielnica RE, W przedsionku zlokalizowana będzie rozdzielnica elektryczna RE stanowiąca główny punkt energetyczny całego obiektu. Rozdzielnica RE zasilona będzie z rozdzielnicy głównej obiektu kablem istniejącym. Z rozdzielnicy RE zasilone będą: oświetlenie, gniazda wtyczkowe ogólne, gniazda wtyczkowe dedykowane dla instalacji komputerowej, instalacja klimatyzacji, oświetlenie zewnętrzne. Rozdzielnica RE zbudowana będzie jako rozdzielnica naścienna, obudowa metalowa, 6x24 moduły, IP-43. W rozdzielnicy zainstalowane będą: wyłącznik główny, rozłącznik bezpiecznikowy, wyłączniki różnicowo-prądowe, wyłączniki nadmiarowo-prądowe, styczniki, lampki kontrolne oraz ochronniki przeciwprzepięciowe klasy B/C. Wyłącznik główny rozdzielnicy RE pełni rolę PRZECIWPOŻAROWEGO WYŁACZNIKA PRĄDU w systemie ochrony przeciwpożarowej i będzie wyniesiony w postaci przycisku w okolice głównych drzwi wejściowych do obiektu. 5. UKŁAD POMIAROWY ENERGII ELEKTRYCZNEJ Układ pomiarowy dla całego obiektu pozostaje bez zmian. Przewiduje się elektroniczny układ pomiarowy zlokalizowany w rozdzielnicy RE dla pomiaru energii elektrycznej w remontowanych pomieszczeniach. Regionalne Centrum Krwiodawstwa i Krwiolecznictwa Projekt Budowlano Wykonawczy Instalacji Elektrycznych

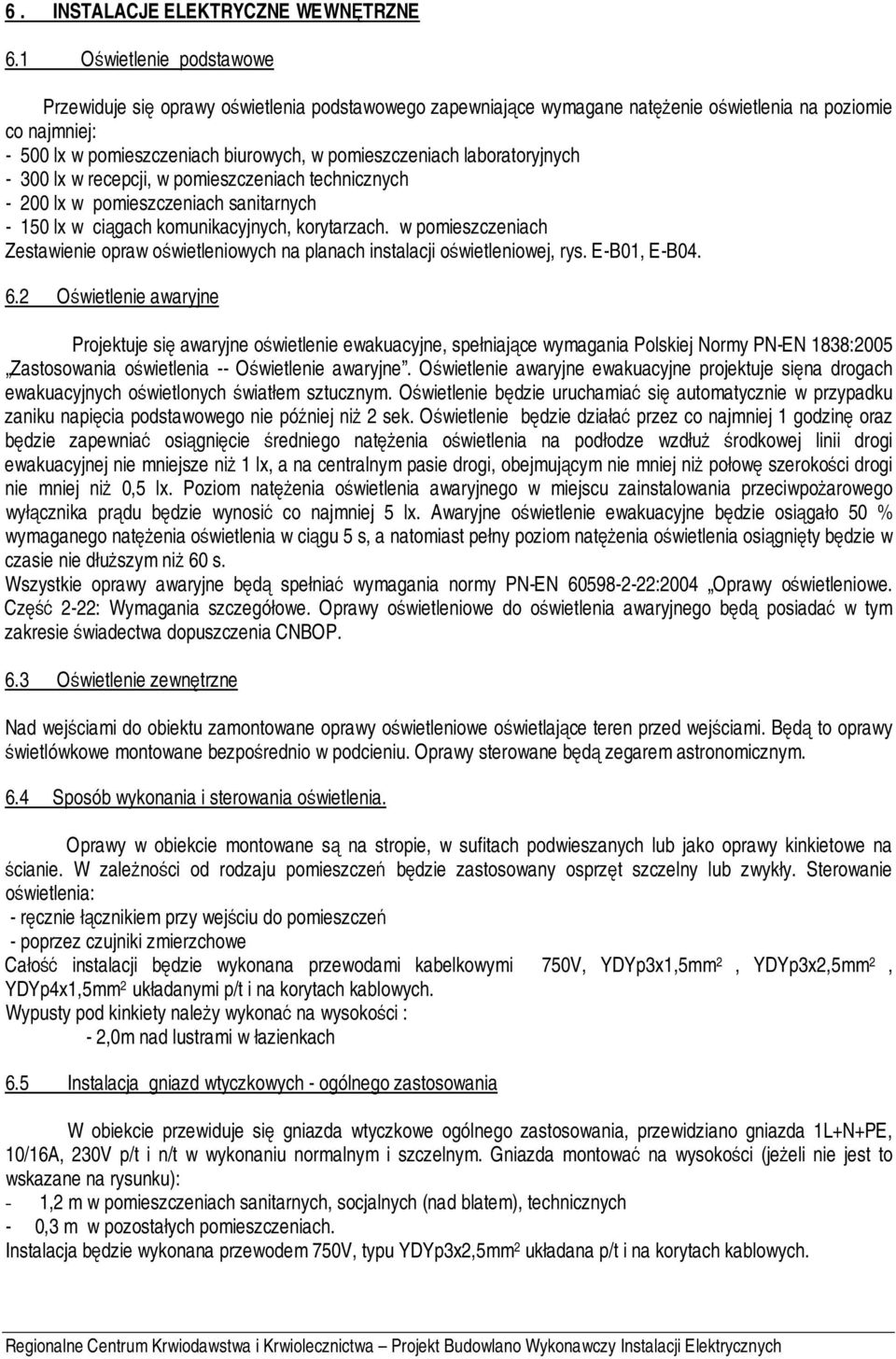

4 6. INSTALACJE ELEKTRYCZNE WEWNĘTRZNE 6.1 Oświetlenie podstawowe Przewiduje się oprawy oświetlenia podstawowego zapewniające wymagane natężenie oświetlenia na poziomie co najmniej: lx w pomieszczeniach biurowych, w pomieszczeniach laboratoryjnych lx w recepcji, w pomieszczeniach technicznych lx w pomieszczeniach sanitarnych lx w ciągach komunikacyjnych, korytarzach. w pomieszczeniach Zestawienie opraw oświetleniowych na planach instalacji oświetleniowej, rys. E-B01, E-B Oświetlenie awaryjne Projektuje się awaryjne oświetlenie ewakuacyjne, spełniające wymagania Polskiej Normy PN-EN 1838:2005 Zastosowania oświetlenia -- Oświetlenie awaryjne. Oświetlenie awaryjne ewakuacyjne projektuje sięna drogach ewakuacyjnych oświetlonych światłem sztucznym. Oświetlenie będzie uruchamiać się automatycznie w przypadku zaniku napięcia podstawowego nie później niż 2 sek. Oświetlenie będzie działać przez co najmniej 1 godzinę oraz będzie zapewniać osiągnięcie średniego natężenia oświetlenia na podłodze wzdłuż środkowej linii drogi ewakuacyjnej nie mniejsze niż 1 lx, a na centralnym pasie drogi, obejmującym nie mniej niż połowę szerokości drogi nie mniej niż 0,5 lx. Poziom natężenia oświetlenia awaryjnego w miejscu zainstalowania przeciwpożarowego wyłącznika prądu będzie wynosić co najmniej 5 lx. Awaryjne oświetlenie ewakuacyjne będzie osiągało 50 % wymaganego natężenia oświetlenia w ciągu 5 s, a natomiast pełny poziom natężenia oświetlenia osiągnięty będzie w czasie nie dłuższym niż 60 s. Wszystkie oprawy awaryjne będą spełniać wymagania normy PN-EN :2004 Oprawy oświetleniowe. Część 2-22: Wymagania szczegółowe. Oprawy oświetleniowe do oświetlenia awaryjnego będą posiadać w tym zakresie świadectwa dopuszczenia CNBOP. 6.3 Oświetlenie zewnętrzne Nad wejściami do obiektu zamontowane oprawy oświetleniowe oświetlające teren przed wejściami. Będą to oprawy świetlówkowe montowane bezpośrednio w podcieniu. Oprawy sterowane będą zegarem astronomicznym. 6.4 Sposób wykonania i sterowania oświetlenia. Oprawy w obiekcie montowane są na stropie, w sufitach podwieszanych lub jako oprawy kinkietowe na ścianie. W zależności od rodzaju pomieszczeń będzie zastosowany osprzęt szczelny lub zwykły. Sterowanie oświetlenia: - ręcznie łącznikiem przy wejściu do pomieszczeń - poprzez czujniki zmierzchowe Całość instalacji będzie wykonana przewodami kabelkowymi 750V, YDYp3x1,5mm 2, YDYp3x2,5mm 2, YDYp4x1,5mm 2 układanymi p/t i na korytach kablowych. Wypusty pod kinkiety należy wykonać na wysokości : - 2,0m nad lustrami w łazienkach 6.5 Instalacja gniazd wtyczkowych - ogólnego zastosowania W obiekcie przewiduje się gniazda wtyczkowe ogólnego zastosowania, przewidziano gniazda 1L+N+PE, 10/16A, 230V p/t i n/t w wykonaniu normalnym i szczelnym. Gniazda montować na wysokości (jeżeli nie jest to wskazane na rysunku): - 1,2 m w pomieszczeniach sanitarnych, socjalnych (nad blatem), technicznych - 0,3 m w pozostałych pomieszczeniach. Instalacja będzie wykonana przewodem 750V, typu YDYp3x2,5mm 2 układana p/t i na korytach kablowych. Regionalne Centrum Krwiodawstwa i Krwiolecznictwa Projekt Budowlano Wykonawczy Instalacji Elektrycznych

5 6.6 Instalacja gniazd wtyczkowych dedykowanych W obiekcie przewiduje się gniazda wtyczkowe dedykowane dla instalacji komputerowej, przewidziano gniazda 1L+N+PE, 10/16A, 230V, typu DATA z blokadą mechaniczną, p/t w wykonaniu normalnym. Gniazda montować na wysokości (jeżeli nie jest to wskazane na rysunku): - 1,2 m w pomieszczeniach sanitarnych, socjalnych (nad blatem), technicznych - 0,3 m w pomieszczeniach biurowych, gabinetach, laboratoriach Instalacja będzie wykonana przewodem 750V, typu YDYp3x2,5mm 2 układana p/t i na korytach kablowych. 6.7 Odbiorniki technologiczne Instalacja technologiczna W pomieszczeniach technicznych zasilone zostaną odbiorniki technologiczne (wg wytycznych projektu technologii obiektu): zamrażarki, chłodziarki, cieplarki, wirówki, lodówki. Instalacja zostanie zasilona z rozdzielnicy RE przewodami typu YDY. Urządzenia zostaną zasilone poprzez gniazda wtyczkowe 1-fazowe, 3-fazowe. Wszystkie gniazda 3-fazowe posiadały będą rozłączniki bezpieczeństwa Instalacja klimatyzacji Z rozdzielnic RE zasilone zostaną urządzenia klimatyzacyjne. Projekt przewiduje jedynie zasilenie jednostek zewnętrznych tych urządzeń. Zasilanie jednostek wewnętrznych, sterowanie i automatyka po stronie branży sanitarnej. 7 INSTALACJA TELETECHNICZNA 7.1. Instalacja sieci strukturalnej W budynku przewiduje się instalację logiczną dla potrzeb komputerów wykonaną przewodem UTP4x2x0,5 i zakończoną gniazdem p/t podwójnym (jedna część dla instalacji telefonicznej) typu RJ-45. Gniazda będą montowane w pokojach biurowych, w recepcji, w gabinetach. Instalacja wykonana będzie jako promieniowa od punktu dystrybucyjnego zlokalizowanego w pomieszczeniu recepcji. Przewody układane będą p/t w rurkach instalacyjnych i na korytkach kablowych. Przewiduje się instalację kategorii 6,0. Gniazda będą montowane obok gniazd wtyczkowych 230V. Gniazda będą montowane na ścianach. W pomieszczeniu recepcji zlokalizowany będzie punkt dystrybucyjny PD. Będzie to szafa krosowa zbudowana będzie jako wisząca 19 6U z przeszklonymi drzwiami. Szafa krosowa: - obudowa 19, wisząca 6U z przeszklonymi drzwiami - patchpanele 24-port szt.1 - panel wentylacyjny zamontowany w górnej pokrywie szafy - panel zasilania 230V, 50 Hz - rezerwę miejsca dla serwera 7.2. Instalacja telefoniczna W budynku przewiduje się instalację telefoniczną wykonaną przewodem UTP4x2x0,5 i zakończoną gniazdem p/t podwójnym (jedna część dla instalacji sieci strukturalnej) typu RJ-45. Gniazda będą montowane w pokojach biurowych, w gabinetach, w recepcji. Instalacja wykonana będzie jako promieniowa od punktu dystrybucyjnego zlokalizowanego w recepcji. Przewody układane będą p/t w rurkach instalacyjnych i na korytkach kablowych. W szafie krosowej przygotowano miejsce na centralkę telefoniczną. Przyłącze telefoniczne poza zakresem opracowania. 8 INSTALACJA POŁĄCZEŃ WYRÓWNAWCZYCH W budynku zostanie wykonana instalacja połączeń wyrównawczych. w pomieszczeniu brudownika i w pomieszczeniu socjalnym zlokalizowane zostaną miejscowe szyny wyrównawcze. MSW należy zamontować pod Regionalne Centrum Krwiodawstwa i Krwiolecznictwa Projekt Budowlano Wykonawczy Instalacji Elektrycznych

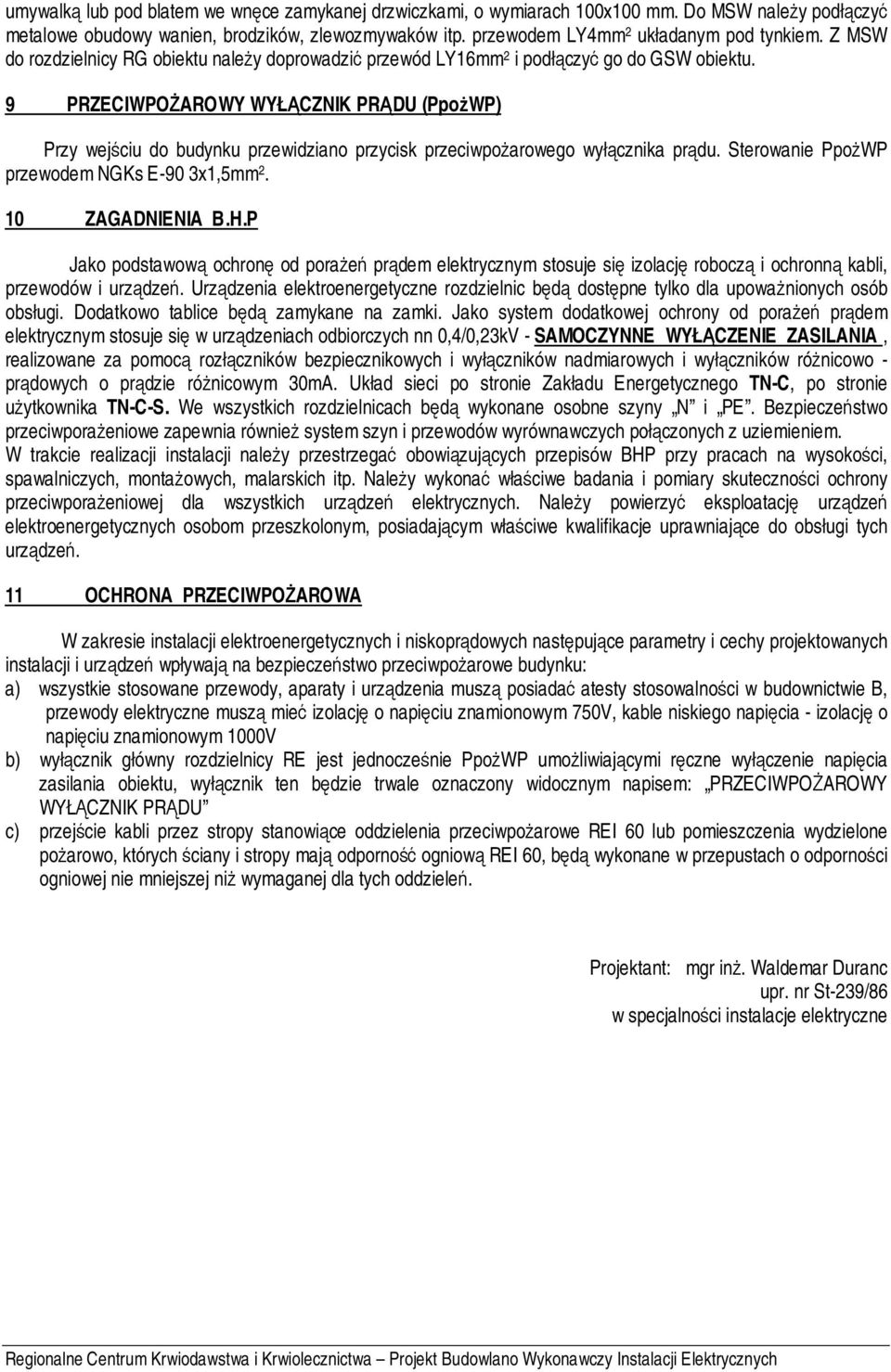

6 umywalką lub pod blatem we wnęce zamykanej drzwiczkami, o wymiarach 100x100 mm. Do MSW należy podłączyć metalowe obudowy wanien, brodzików, zlewozmywaków itp. przewodem LY4mm 2 układanym pod tynkiem. Z MSW do rozdzielnicy RG obiektu należy doprowadzić przewód LY16mm 2 i podłączyć go do GSW obiektu. 9 PRZECIWPOŻAROWY WYŁĄCZNIK PRĄDU (PpożWP) Przy wejściu do budynku przewidziano przycisk przeciwpożarowego wyłącznika prądu. Sterowanie PpożWP przewodem NGKs E-90 3x1,5mm ZAGADNIENIA B.H.P Jako podstawową ochronę od porażeń prądem elektrycznym stosuje się izolację roboczą i ochronną kabli, przewodów i urządzeń. Urządzenia elektroenergetyczne rozdzielnic będą dostępne tylko dla upoważnionych osób obsługi. Dodatkowo tablice będą zamykane na zamki. Jako system dodatkowej ochrony od porażeń prądem elektrycznym stosuje się w urządzeniach odbiorczych nn 0,4/0,23kV - SAMOCZYNNE WYŁĄCZENIE ZASILANIA, realizowane za pomocą rozłączników bezpiecznikowych i wyłączników nadmiarowych i wyłączników różnicowo - prądowych o prądzie różnicowym 30mA. Układ sieci po stronie Zakładu Energetycznego TN-C, po stronie użytkownika TN-C-S. We wszystkich rozdzielnicach będą wykonane osobne szyny N i PE. Bezpieczeństwo przeciwporażeniowe zapewnia również system szyn i przewodów wyrównawczych połączonych z uziemieniem. W trakcie realizacji instalacji należy przestrzegać obowiązujących przepisów BHP przy pracach na wysokości, spawalniczych, montażowych, malarskich itp. Należy wykonać właściwe badania i pomiary skuteczności ochrony przeciwporażeniowej dla wszystkich urządzeń elektrycznych. Należy powierzyć eksploatację urządzeń elektroenergetycznych osobom przeszkolonym, posiadającym właściwe kwalifikacje uprawniające do obsługi tych urządzeń. 11 OCHRONA PRZECIWPOŻAROWA W zakresie instalacji elektroenergetycznych i niskoprądowych następujące parametry i cechy projektowanych instalacji i urządzeń wpływają na bezpieczeństwo przeciwpożarowe budynku: a) wszystkie stosowane przewody, aparaty i urządzenia muszą posiadać atesty stosowalności w budownictwie B, przewody elektryczne muszą mieć izolację o napięciu znamionowym 750V, kable niskiego napięcia - izolację o napięciu znamionowym 1000V b) wyłącznik główny rozdzielnicy RE jest jednocześnie PpożWP umożliwiającymi ręczne wyłączenie napięcia zasilania obiektu, wyłącznik ten będzie trwale oznaczony widocznym napisem: PRZECIWPOŻAROWY WYŁĄCZNIK PRĄDU c) przejście kabli przez stropy stanowiące oddzielenia przeciwpożarowe REI 60 lub pomieszczenia wydzielone pożarowo, których ściany i stropy mają odporność ogniową REI 60, będą wykonane w przepustach o odporności ogniowej nie mniejszej niż wymaganej dla tych oddzieleń. Projektant: mgr inż. Waldemar Duranc upr. nr St-239/86 w specjalności instalacje elektryczne Regionalne Centrum Krwiodawstwa i Krwiolecznictwa Projekt Budowlano Wykonawczy Instalacji Elektrycznych

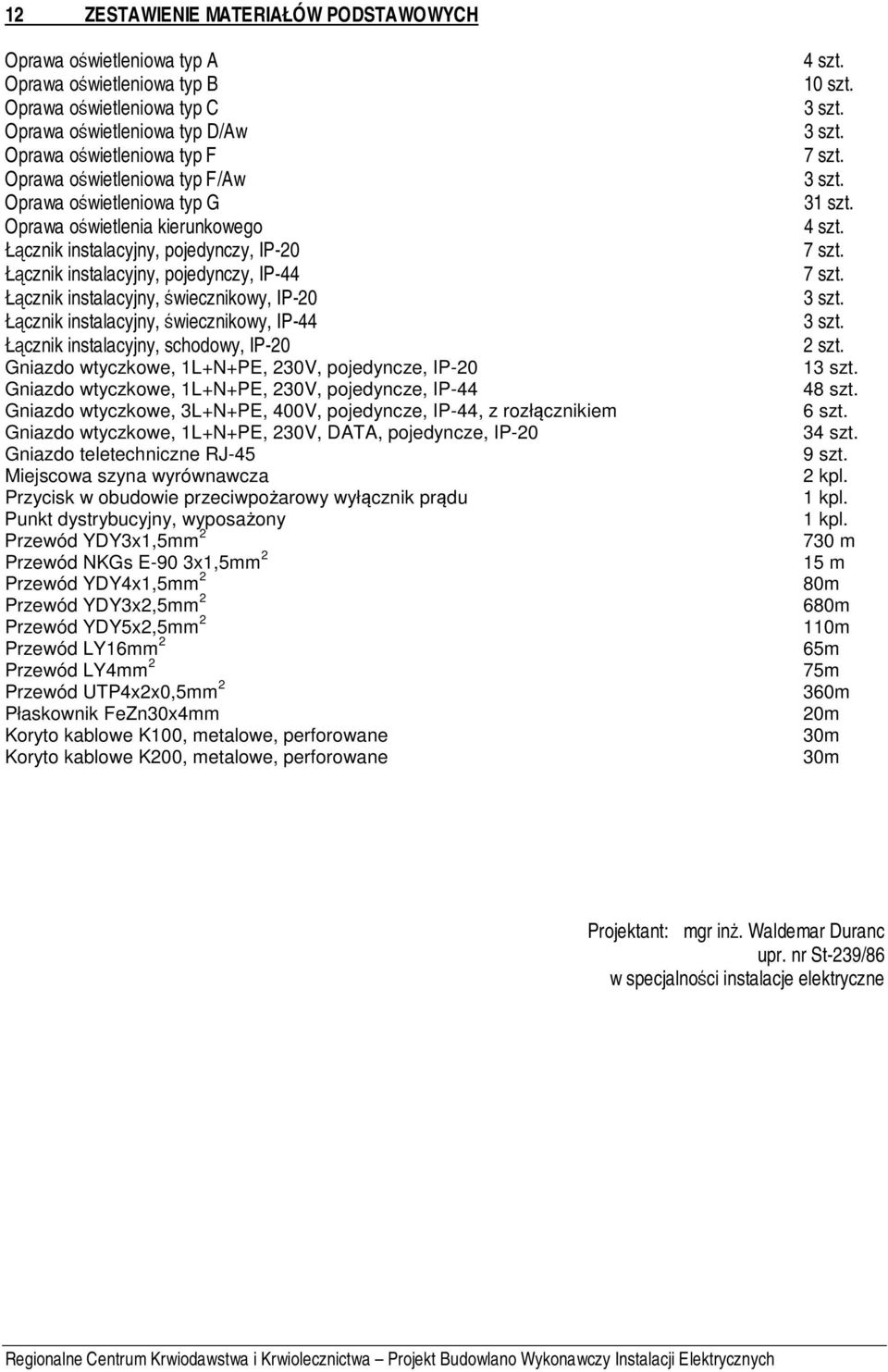

7 12 ZESTAWIENIE MATERIAŁÓW PODSTAWOWYCH Oprawa oświetleniowa typ A Oprawa oświetleniowa typ B Oprawa oświetleniowa typ C Oprawa oświetleniowa typ D/Aw Oprawa oświetleniowa typ F Oprawa oświetleniowa typ F/Aw Oprawa oświetleniowa typ G Oprawa oświetlenia kierunkowego Łącznik instalacyjny, pojedynczy, IP-20 Łącznik instalacyjny, pojedynczy, IP-44 Łącznik instalacyjny, świecznikowy, IP-20 Łącznik instalacyjny, świecznikowy, IP-44 Łącznik instalacyjny, schodowy, IP-20 Gniazdo wtyczkowe, 1L+N+PE, 230V, pojedyncze, IP-20 Gniazdo wtyczkowe, 1L+N+PE, 230V, pojedyncze, IP-44 Gniazdo wtyczkowe, 3L+N+PE, 400V, pojedyncze, IP-44, z rozłącznikiem Gniazdo wtyczkowe, 1L+N+PE, 230V, DATA, pojedyncze, IP-20 Gniazdo teletechniczne RJ-45 Miejscowa szyna wyrównawcza Przycisk w obudowie przeciwpożarowy wyłącznik prądu Punkt dystrybucyjny, wyposażony Przewód YDY3x1,5mm 2 Przewód NKGs E-90 3x1,5mm 2 Przewód YDY4x1,5mm 2 Przewód YDY3x2,5mm 2 Przewód YDY5x2,5mm 2 Przewód LY16mm 2 Przewód LY4mm 2 Przewód UTP4x2x0,5mm 2 Płaskownik FeZn30x4mm Koryto kablowe K100, metalowe, perforowane Koryto kablowe K200, metalowe, perforowane 4 szt. 10 szt. 3 szt. 3 szt. 7 szt. 3 szt. 31 szt. 4 szt. 7 szt. 7 szt. 3 szt. 3 szt. 2 szt. 13 szt. 48 szt. 6 szt. 34 szt. 9 szt. 2 kpl. 1 kpl. 1 kpl. 730 m 15 m 80m 680m 110m 65m 75m 360m 20m 30m 30m Projektant: mgr inż. Waldemar Duranc upr. nr St-239/86 w specjalności instalacje elektryczne Regionalne Centrum Krwiodawstwa i Krwiolecznictwa Projekt Budowlano Wykonawczy Instalacji Elektrycznych

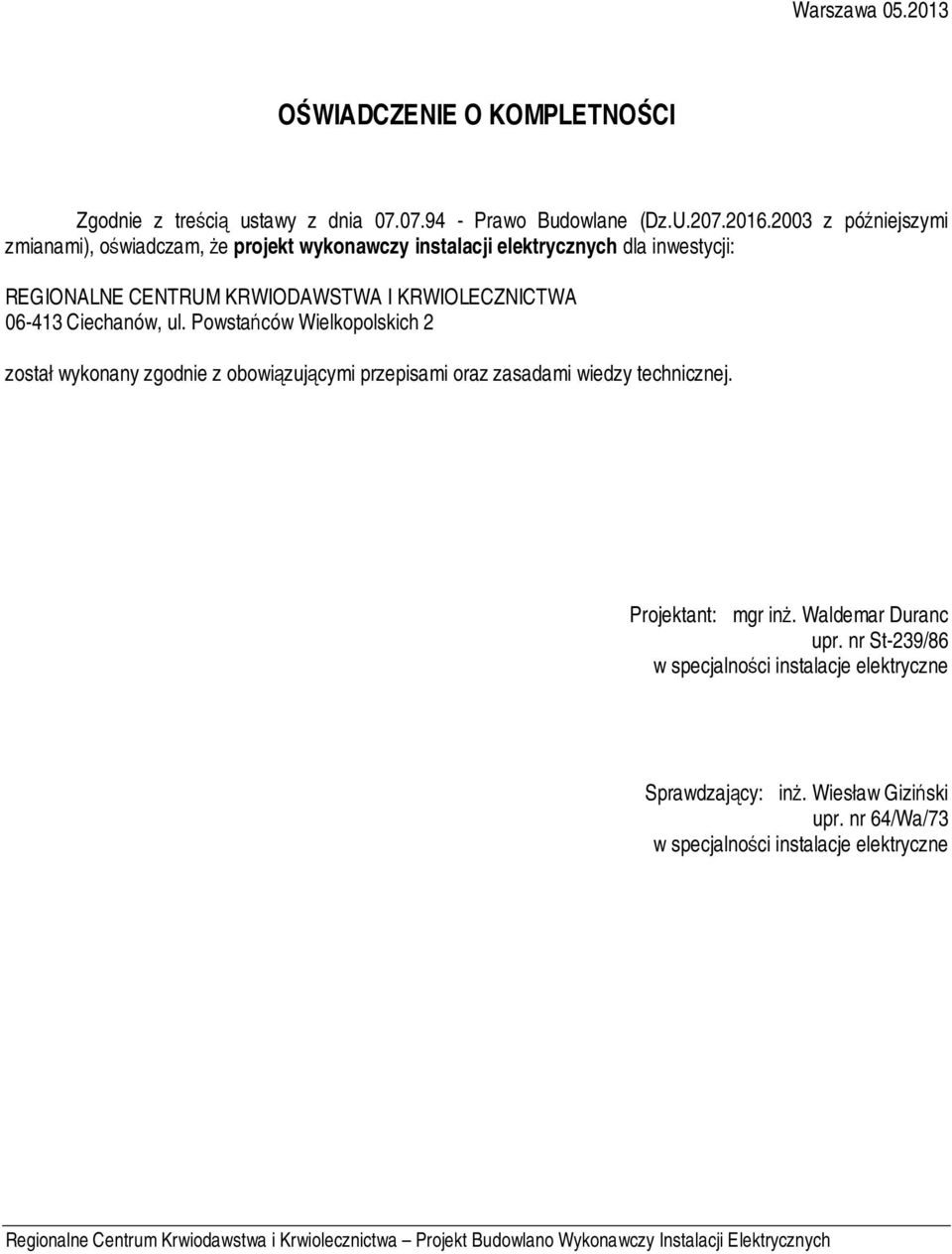

8 Warszawa OŚWIADCZENIE O KOMPLETNOŚCI Zgodnie z treścią ustawy z dnia Prawo Budowlane (Dz.U z późniejszymi zmianami), oświadczam, że projekt wykonawczy instalacji elektrycznych dla inwestycji: REGIONALNE CENTRUM KRWIODAWSTWA I KRWIOLECZNICTWA Ciechanów, ul. Powstańców Wielkopolskich 2 został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant: mgr inż. Waldemar Duranc upr. nr St-239/86 w specjalności instalacje elektryczne Sprawdzający: inż. Wiesław Giziński upr. nr 64/Wa/73 w specjalności instalacje elektryczne Regionalne Centrum Krwiodawstwa i Krwiolecznictwa Projekt Budowlano Wykonawczy Instalacji Elektrycznych
