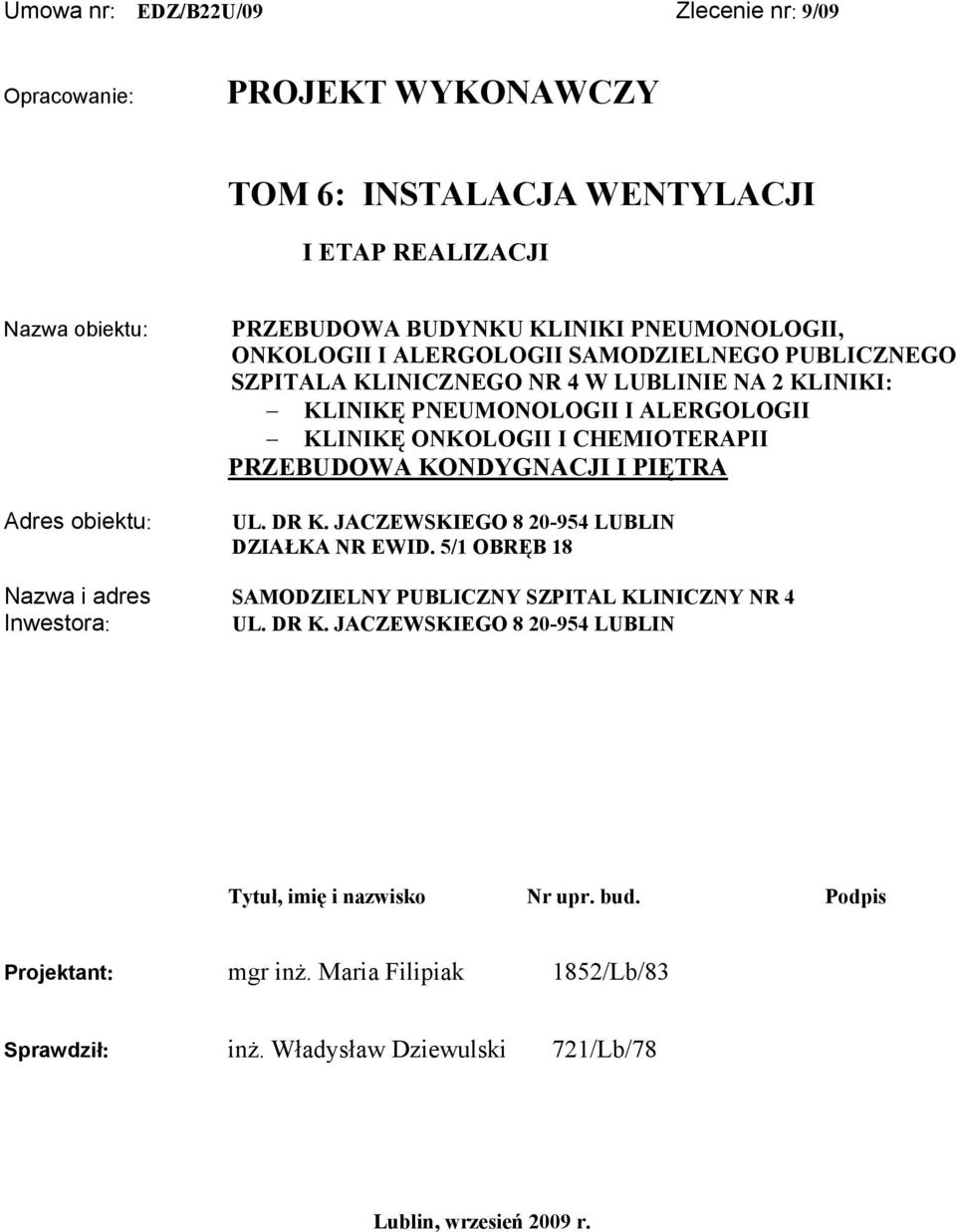

1 Umowa nr: EDZ/B22U/09 Zlecenie nr: 9/09 Opracowanie: PROJEKT WYKONAWCZY TOM 6: INSTALACJA WENTYLACJI I ETAP REALIZACJI Nazwa obiektu: Adres obiektu: PRZEBUDOWA BUDYNKU KLINIKI PNEUMONOLOGII, ONKOLOGII I ALERGOLOGII SAMODZIELNEGO PUBLICZNEGO SZPITALA KLINICZNEGO NR 4 W LUBLINIE NA 2 KLINIKI: KLINIKĘ PNEUMONOLOGII I ALERGOLOGII KLINIKĘ ONKOLOGII I CHEMIOTERAPII PRZEBUDOWA KONDYGNACJI I PIĘTRA UL. DR K. JACZEWSKIEGO LUBLIN DZIAŁKA NR EWID. 5/1 OBRĘB 18 Nazwa i adres SAMODZIELNY PUBLICZNY SZPITAL KLINICZNY NR 4 Inwestora: UL. DR K. JACZEWSKIEGO LUBLIN Tytuł, imię i nazwisko Nr upr. bud. Podpis Projektant: mgr inż. Maria Filipiak 1852/Lb/83 Sprawdził: inż. Władysław Dziewulski 721/Lb/78 Lublin, wrzesień 2009 r.

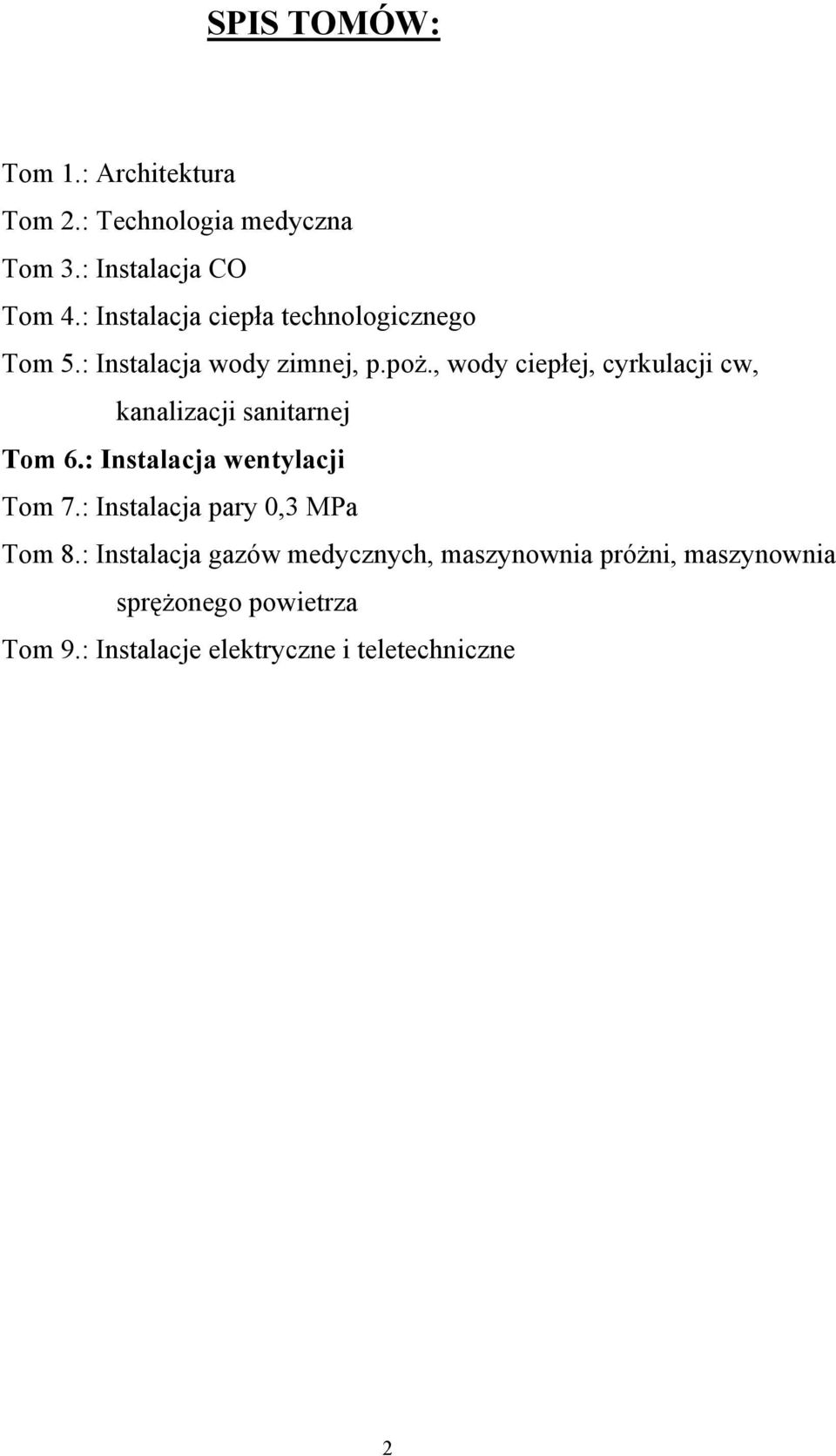

2 SPIS TOMÓW: Tom 1.: Architektura Tom 2.: Technologia medyczna Tom 3.: Instalacja CO Tom 4.: Instalacja ciepła technologicznego Tom 5.: Instalacja wody zimnej, p.poż., wody ciepłej, cyrkulacji cw, kanalizacji sanitarnej Tom 6.: Instalacja wentylacji Tom 7.: Instalacja pary 0,3 MPa Tom 8.: Instalacja gazów medycznych, maszynownia próżni, maszynownia sprężonego powietrza Tom 9.: Instalacje elektryczne i teletechniczne 2

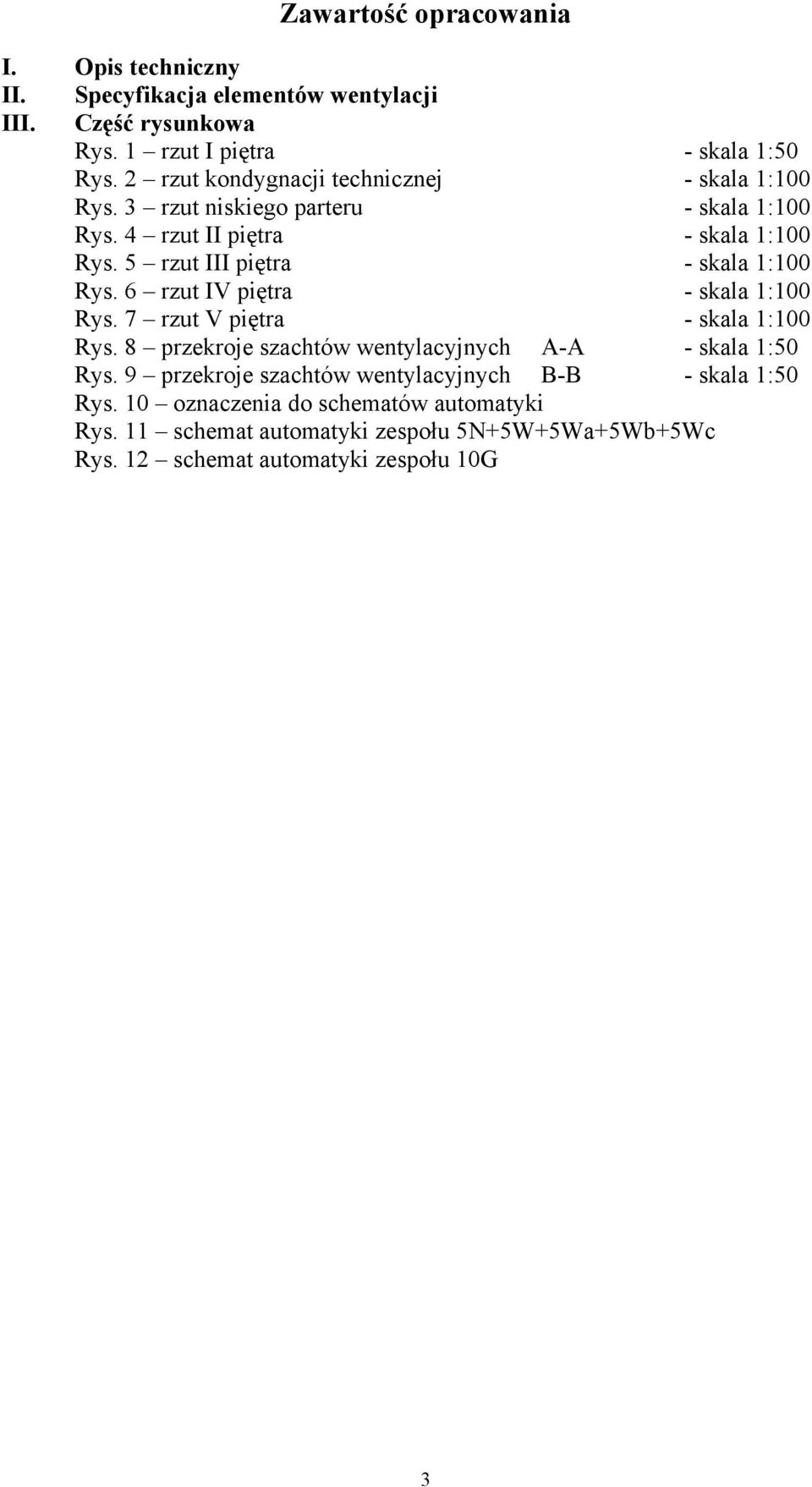

3 Zawartość opracowania I. Opis techniczny II. Specyfikacja elementów wentylacji III. Część rysunkowa Rys. 1 rzut I piętra - skala 1:50 Rys. 2 rzut kondygnacji technicznej - skala 1:100 Rys. 3 rzut niskiego parteru - skala 1:100 Rys. 4 rzut II piętra - skala 1:100 Rys. 5 rzut III piętra - skala 1:100 Rys. 6 rzut IV piętra - skala 1:100 Rys. 7 rzut V piętra - skala 1:100 Rys. 8 przekroje szachtów wentylacyjnych A-A - skala 1:50 Rys. 9 przekroje szachtów wentylacyjnych B-B - skala 1:50 Rys. 10 oznaczenia do schematów automatyki Rys. 11 schemat automatyki zespołu 5N+5W+5Wa+5Wb+5Wc Rys. 12 schemat automatyki zespołu 10G 3

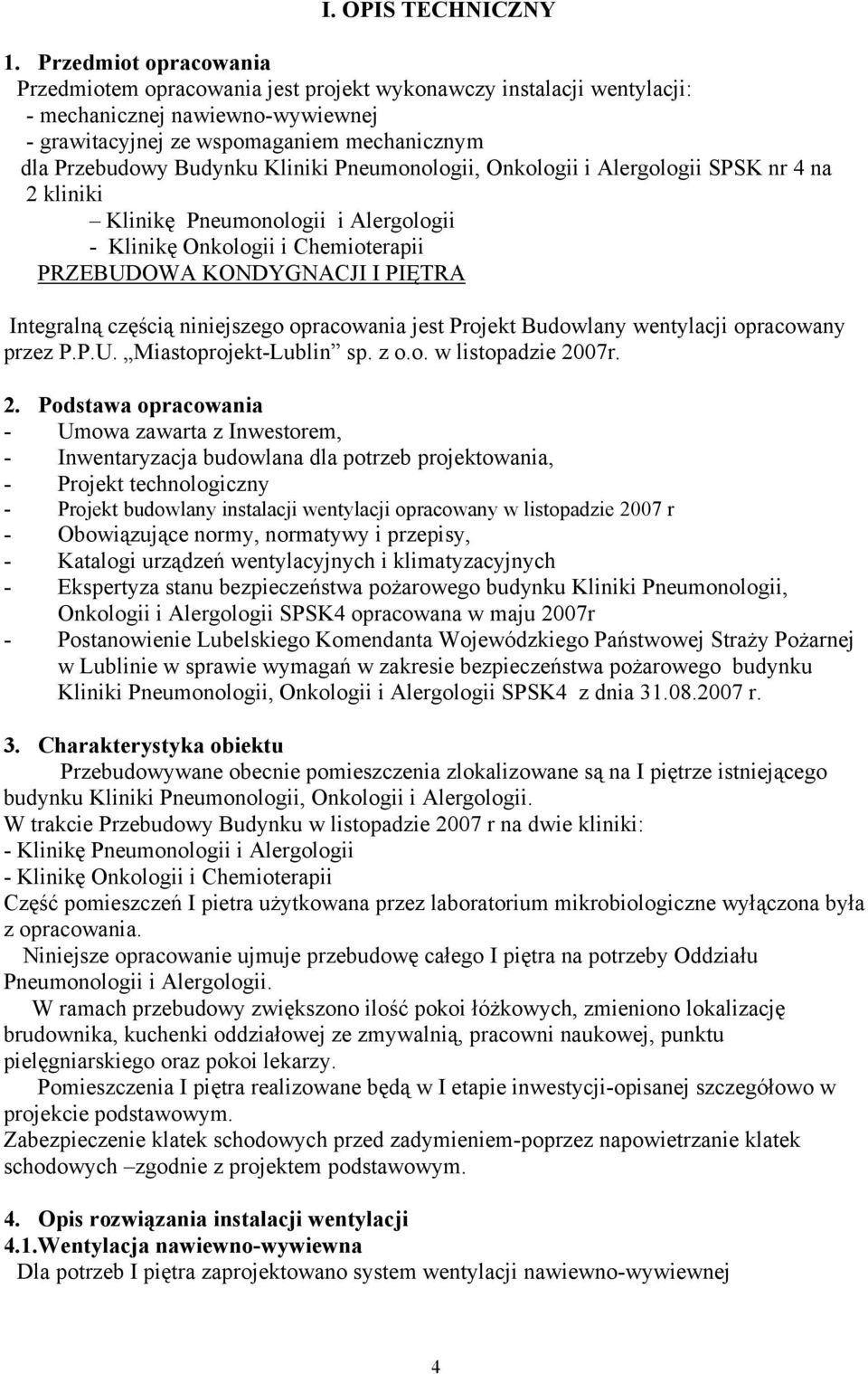

4 I. OPIS TECHNICZNY 1. Przedmiot opracowania Przedmiotem opracowania jest projekt wykonawczy instalacji wentylacji: - mechanicznej nawiewno-wywiewnej - grawitacyjnej ze wspomaganiem mechanicznym dla Przebudowy Budynku Kliniki Pneumonologii, Onkologii i Alergologii SPSK nr 4 na 2 kliniki Klinikę Pneumonologii i Alergologii - Klinikę Onkologii i Chemioterapii PRZEBUDOWA KONDYGNACJI I PIĘTRA Integralną częścią niniejszego opracowania jest Projekt Budowlany wentylacji opracowany przez P.P.U. Miastoprojekt-Lublin sp. z o.o. w listopadzie 2007r. 2. Podstawa opracowania - Umowa zawarta z Inwestorem, - Inwentaryzacja budowlana dla potrzeb projektowania, - Projekt technologiczny - Projekt budowlany instalacji wentylacji opracowany w listopadzie 2007 r - Obowiązujące normy, normatywy i przepisy, - Katalogi urządzeń wentylacyjnych i klimatyzacyjnych - Ekspertyza stanu bezpieczeństwa pożarowego budynku Kliniki Pneumonologii, Onkologii i Alergologii SPSK4 opracowana w maju 2007r - Postanowienie Lubelskiego Komendanta Wojewódzkiego Państwowej Straży Pożarnej w Lublinie w sprawie wymagań w zakresie bezpieczeństwa pożarowego budynku Kliniki Pneumonologii, Onkologii i Alergologii SPSK4 z dnia r. 3. Charakterystyka obiektu Przebudowywane obecnie pomieszczenia zlokalizowane są na I piętrze istniejącego budynku Kliniki Pneumonologii, Onkologii i Alergologii. W trakcie Przebudowy Budynku w listopadzie 2007 r na dwie kliniki: - Klinikę Pneumonologii i Alergologii - Klinikę Onkologii i Chemioterapii Część pomieszczeń I pietra użytkowana przez laboratorium mikrobiologiczne wyłączona była z opracowania. Niniejsze opracowanie ujmuje przebudowę całego I piętra na potrzeby Oddziału Pneumonologii i Alergologii. W ramach przebudowy zwiększono ilość pokoi łóżkowych, zmieniono lokalizację brudownika, kuchenki oddziałowej ze zmywalnią, pracowni naukowej, punktu pielęgniarskiego oraz pokoi lekarzy. Pomieszczenia I piętra realizowane będą w I etapie inwestycji-opisanej szczegółowo w projekcie podstawowym. Zabezpieczenie klatek schodowych przed zadymieniem-poprzez napowietrzanie klatek schodowych zgodnie z projektem podstawowym. 4. Opis rozwiązania instalacji wentylacji 4.1.Wentylacja nawiewno-wywiewna Dla potrzeb I piętra zaprojektowano system wentylacji nawiewno-wywiewnej 4

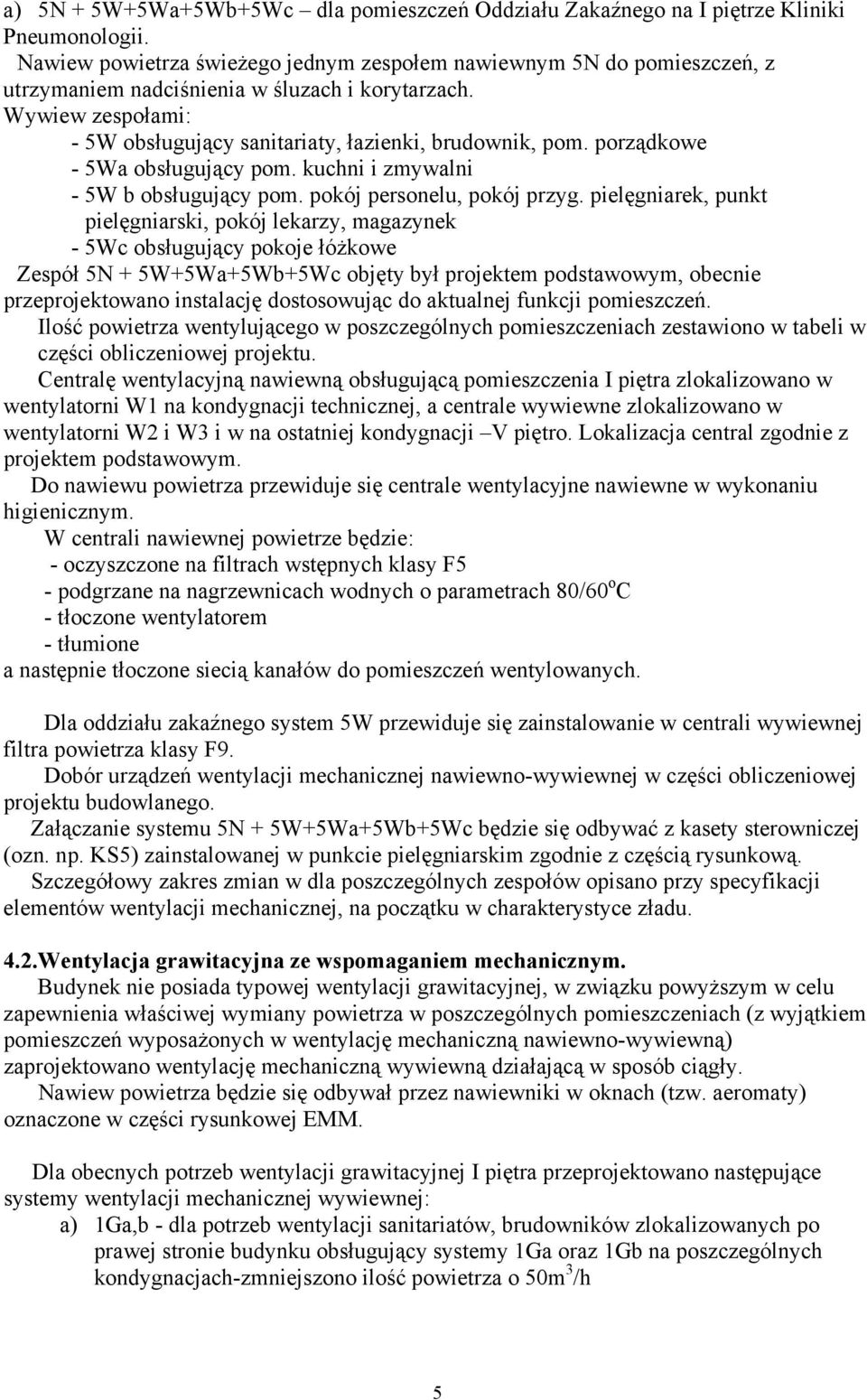

5 a) 5N + 5W+5Wa+5Wb+5Wc dla pomieszczeń Oddziału Zakaźnego na I piętrze Kliniki Pneumonologii. Nawiew powietrza świeżego jednym zespołem nawiewnym 5N do pomieszczeń, z utrzymaniem nadciśnienia w śluzach i korytarzach. Wywiew zespołami: - 5W obsługujący sanitariaty, łazienki, brudownik, pom. porządkowe - 5Wa obsługujący pom. kuchni i zmywalni - 5W b obsługujący pom. pokój personelu, pokój przyg. pielęgniarek, punkt pielęgniarski, pokój lekarzy, magazynek - 5Wc obsługujący pokoje łóżkowe Zespół 5N + 5W+5Wa+5Wb+5Wc objęty był projektem podstawowym, obecnie przeprojektowano instalację dostosowując do aktualnej funkcji pomieszczeń. Ilość powietrza wentylującego w poszczególnych pomieszczeniach zestawiono w tabeli w części obliczeniowej projektu. Centralę wentylacyjną nawiewną obsługującą pomieszczenia I piętra zlokalizowano w wentylatorni W1 na kondygnacji technicznej, a centrale wywiewne zlokalizowano w wentylatorni W2 i W3 i w na ostatniej kondygnacji V piętro. Lokalizacja central zgodnie z projektem podstawowym. Do nawiewu powietrza przewiduje się centrale wentylacyjne nawiewne w wykonaniu higienicznym. W centrali nawiewnej powietrze będzie: - oczyszczone na filtrach wstępnych klasy F5 - podgrzane na nagrzewnicach wodnych o parametrach 80/60 o C - tłoczone wentylatorem - tłumione a następnie tłoczone siecią kanałów do pomieszczeń wentylowanych. Dla oddziału zakaźnego system 5W przewiduje się zainstalowanie w centrali wywiewnej filtra powietrza klasy F9. Dobór urządzeń wentylacji mechanicznej nawiewno-wywiewnej w części obliczeniowej projektu budowlanego. Załączanie systemu 5N + 5W+5Wa+5Wb+5Wc będzie się odbywać z kasety sterowniczej (ozn. np. KS5) zainstalowanej w punkcie pielęgniarskim zgodnie z częścią rysunkową. Szczegółowy zakres zmian w dla poszczególnych zespołów opisano przy specyfikacji elementów wentylacji mechanicznej, na początku w charakterystyce zładu. 4.2.Wentylacja grawitacyjna ze wspomaganiem mechanicznym. Budynek nie posiada typowej wentylacji grawitacyjnej, w związku powyższym w celu zapewnienia właściwej wymiany powietrza w poszczególnych pomieszczeniach (z wyjątkiem pomieszczeń wyposażonych w wentylację mechaniczną nawiewno-wywiewną) zaprojektowano wentylację mechaniczną wywiewną działającą w sposób ciągły. Nawiew powietrza będzie się odbywał przez nawiewniki w oknach (tzw. aeromaty) oznaczone w części rysunkowej EMM. Dla obecnych potrzeb wentylacji grawitacyjnej I piętra przeprojektowano następujące systemy wentylacji mechanicznej wywiewnej: a) 1Ga,b - dla potrzeb wentylacji sanitariatów, brudowników zlokalizowanych po prawej stronie budynku obsługujący systemy 1Ga oraz 1Gb na poszczególnych kondygnacjach-zmniejszono ilość powietrza o 50m 3 /h 5

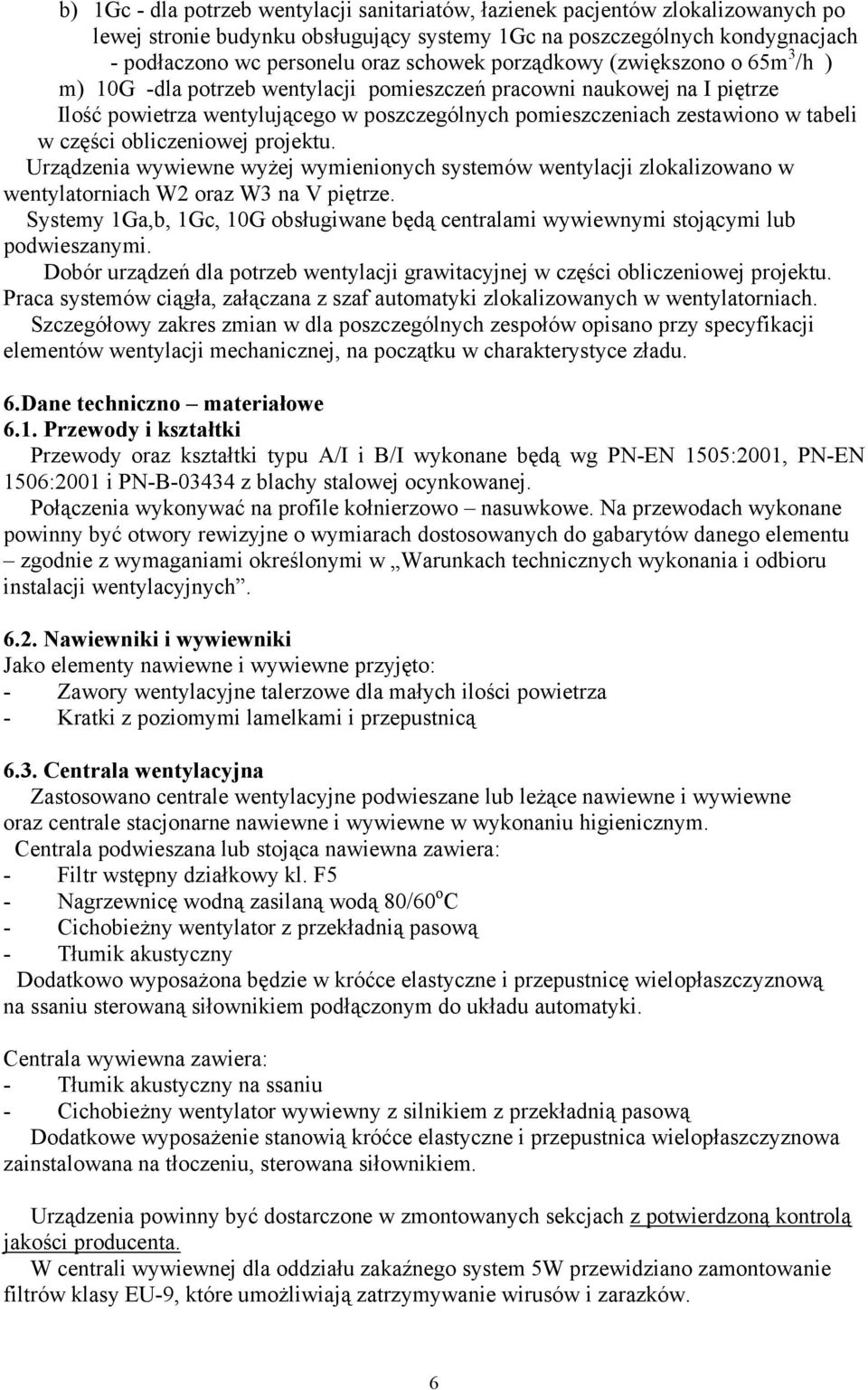

6 b) 1Gc - dla potrzeb wentylacji sanitariatów, łazienek pacjentów zlokalizowanych po lewej stronie budynku obsługujący systemy 1Gc na poszczególnych kondygnacjach - podłaczono wc personelu oraz schowek porządkowy (zwiększono o 65m 3 /h ) m) 10G -dla potrzeb wentylacji pomieszczeń pracowni naukowej na I piętrze Ilość powietrza wentylującego w poszczególnych pomieszczeniach zestawiono w tabeli w części obliczeniowej projektu. Urządzenia wywiewne wyżej wymienionych systemów wentylacji zlokalizowano w wentylatorniach W2 oraz W3 na V piętrze. Systemy 1Ga,b, 1Gc, 10G obsługiwane będą centralami wywiewnymi stojącymi lub podwieszanymi. Dobór urządzeń dla potrzeb wentylacji grawitacyjnej w części obliczeniowej projektu. Praca systemów ciągła, załączana z szaf automatyki zlokalizowanych w wentylatorniach. Szczegółowy zakres zmian w dla poszczególnych zespołów opisano przy specyfikacji elementów wentylacji mechanicznej, na początku w charakterystyce zładu. 6.Dane techniczno materiałowe 6.1. Przewody i kształtki Przewody oraz kształtki typu A/I i B/I wykonane będą wg PN-EN 1505:2001, PN-EN 1506:2001 i PN-B z blachy stalowej ocynkowanej. Połączenia wykonywać na profile kołnierzowo nasuwkowe. Na przewodach wykonane powinny być otwory rewizyjne o wymiarach dostosowanych do gabarytów danego elementu zgodnie z wymaganiami określonymi w Warunkach technicznych wykonania i odbioru instalacji wentylacyjnych Nawiewniki i wywiewniki Jako elementy nawiewne i wywiewne przyjęto: - Zawory wentylacyjne talerzowe dla małych ilości powietrza - Kratki z poziomymi lamelkami i przepustnicą 6.3. Centrala wentylacyjna Zastosowano centrale wentylacyjne podwieszane lub leżące nawiewne i wywiewne oraz centrale stacjonarne nawiewne i wywiewne w wykonaniu higienicznym. Centrala podwieszana lub stojąca nawiewna zawiera: - Filtr wstępny działkowy kl. F5 - Nagrzewnicę wodną zasilaną wodą 80/60 o C - Cichobieżny wentylator z przekładnią pasową - Tłumik akustyczny Dodatkowo wyposażona będzie w króćce elastyczne i przepustnicę wielopłaszczyznową na ssaniu sterowaną siłownikiem podłączonym do układu automatyki. Centrala wywiewna zawiera: - Tłumik akustyczny na ssaniu - Cichobieżny wentylator wywiewny z silnikiem z przekładnią pasową Dodatkowe wyposażenie stanowią króćce elastyczne i przepustnica wielopłaszczyznowa zainstalowana na tłoczeniu, sterowana siłownikiem. Urządzenia powinny być dostarczone w zmontowanych sekcjach z potwierdzoną kontrolą jakości producenta. W centrali wywiewnej dla oddziału zakaźnego system 5W przewidziano zamontowanie filtrów klasy EU-9, które umożliwiają zatrzymywanie wirusów i zarazków. 6

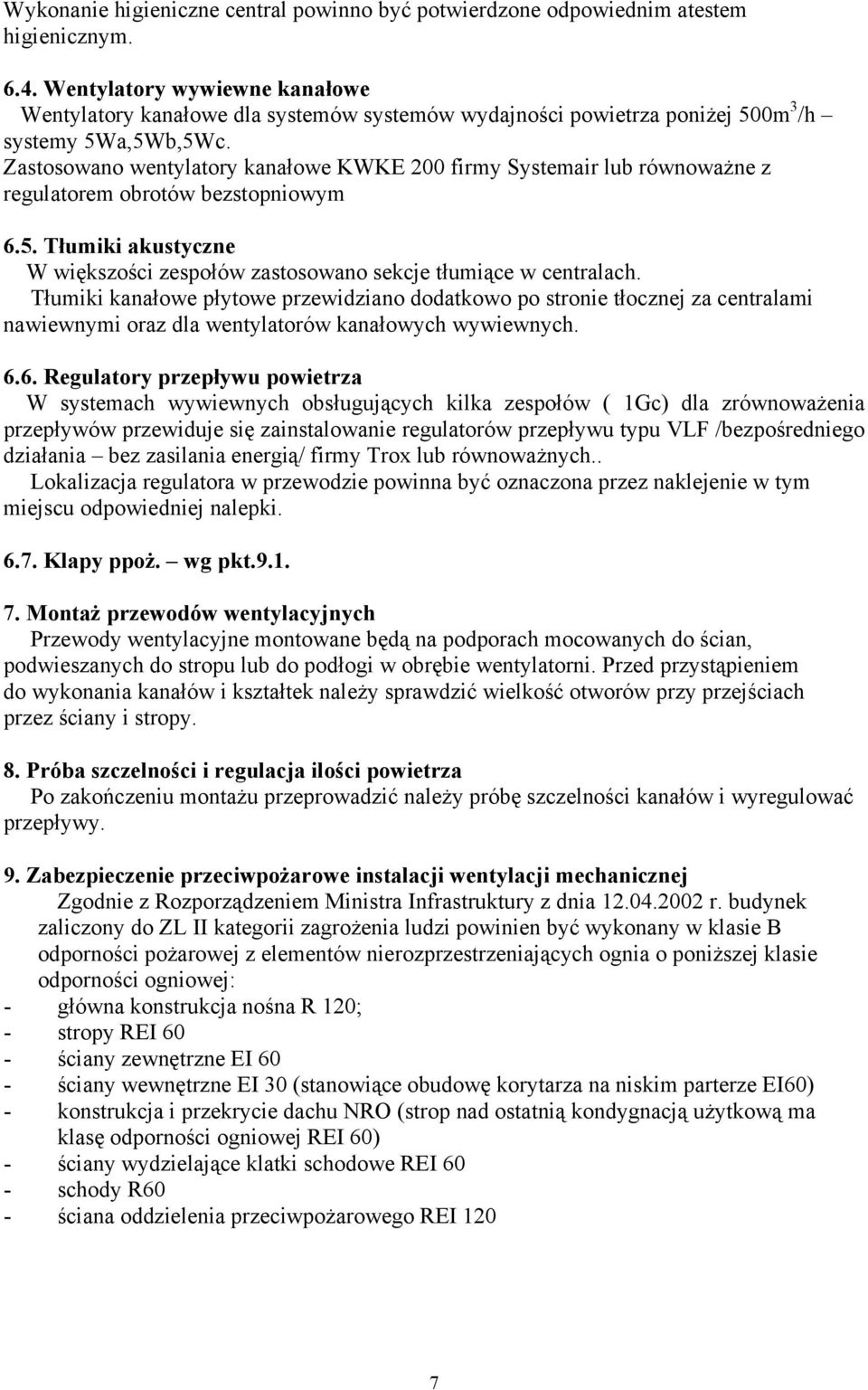

7 Wykonanie higieniczne central powinno być potwierdzone odpowiednim atestem higienicznym Wentylatory wywiewne kanałowe Wentylatory kanałowe dla systemów systemów wydajności powietrza poniżej 500m 3 /h systemy 5Wa,5Wb,5Wc. Zastosowano wentylatory kanałowe KWKE 200 firmy Systemair lub równoważne z regulatorem obrotów bezstopniowym 6.5. Tłumiki akustyczne W większości zespołów zastosowano sekcje tłumiące w centralach. Tłumiki kanałowe płytowe przewidziano dodatkowo po stronie tłocznej za centralami nawiewnymi oraz dla wentylatorów kanałowych wywiewnych Regulatory przepływu powietrza W systemach wywiewnych obsługujących kilka zespołów ( 1Gc) dla zrównoważenia przepływów przewiduje się zainstalowanie regulatorów przepływu typu VLF /bezpośredniego działania bez zasilania energią/ firmy Trox lub równoważnych.. Lokalizacja regulatora w przewodzie powinna być oznaczona przez naklejenie w tym miejscu odpowiedniej nalepki Klapy ppoż. wg pkt Montaż przewodów wentylacyjnych Przewody wentylacyjne montowane będą na podporach mocowanych do ścian, podwieszanych do stropu lub do podłogi w obrębie wentylatorni. Przed przystąpieniem do wykonania kanałów i kształtek należy sprawdzić wielkość otworów przy przejściach przez ściany i stropy. 8. Próba szczelności i regulacja ilości powietrza Po zakończeniu montażu przeprowadzić należy próbę szczelności kanałów i wyregulować przepływy. 9. Zabezpieczenie przeciwpożarowe instalacji wentylacji mechanicznej Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia r. budynek zaliczony do ZL II kategorii zagrożenia ludzi powinien być wykonany w klasie B odporności pożarowej z elementów nierozprzestrzeniających ognia o poniższej klasie odporności ogniowej: - główna konstrukcja nośna R 120; - stropy REI 60 - ściany zewnętrzne EI 60 - ściany wewnętrzne EI 30 (stanowiące obudowę korytarza na niskim parterze EI60) - konstrukcja i przekrycie dachu NRO (strop nad ostatnią kondygnacją użytkową ma klasę odporności ogniowej REI 60) - ściany wydzielające klatki schodowe REI 60 - schody R60 - ściana oddzielenia przeciwpożarowego REI 120 7

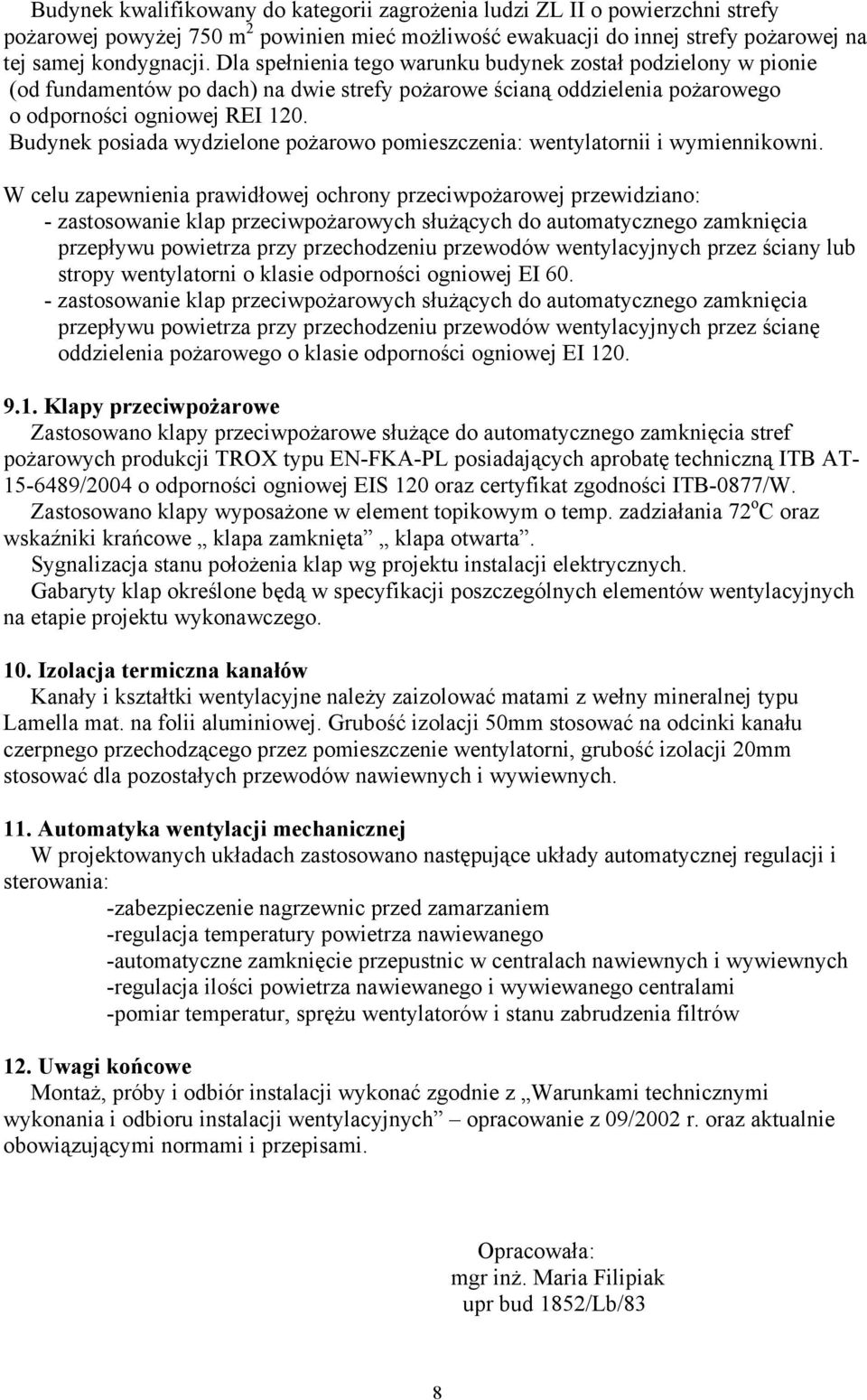

8 Budynek kwalifikowany do kategorii zagrożenia ludzi ZL II o powierzchni strefy pożarowej powyżej 750 m 2 powinien mieć możliwość ewakuacji do innej strefy pożarowej na tej samej kondygnacji. Dla spełnienia tego warunku budynek został podzielony w pionie (od fundamentów po dach) na dwie strefy pożarowe ścianą oddzielenia pożarowego o odporności ogniowej REI 120. Budynek posiada wydzielone pożarowo pomieszczenia: wentylatornii i wymiennikowni. W celu zapewnienia prawidłowej ochrony przeciwpożarowej przewidziano: - zastosowanie klap przeciwpożarowych służących do automatycznego zamknięcia przepływu powietrza przy przechodzeniu przewodów wentylacyjnych przez ściany lub stropy wentylatorni o klasie odporności ogniowej EI zastosowanie klap przeciwpożarowych służących do automatycznego zamknięcia przepływu powietrza przy przechodzeniu przewodów wentylacyjnych przez ścianę oddzielenia pożarowego o klasie odporności ogniowej EI Klapy przeciwpożarowe Zastosowano klapy przeciwpożarowe służące do automatycznego zamknięcia stref pożarowych produkcji TROX typu EN-FKA-PL posiadających aprobatę techniczną ITB AT /2004 o odporności ogniowej EIS 120 oraz certyfikat zgodności ITB-0877/W. Zastosowano klapy wyposażone w element topikowym o temp. zadziałania 72 o C oraz wskaźniki krańcowe klapa zamknięta klapa otwarta. Sygnalizacja stanu położenia klap wg projektu instalacji elektrycznych. Gabaryty klap określone będą w specyfikacji poszczególnych elementów wentylacyjnych na etapie projektu wykonawczego. 10. Izolacja termiczna kanałów Kanały i kształtki wentylacyjne należy zaizolować matami z wełny mineralnej typu Lamella mat. na folii aluminiowej. Grubość izolacji 50mm stosować na odcinki kanału czerpnego przechodzącego przez pomieszczenie wentylatorni, grubość izolacji 20mm stosować dla pozostałych przewodów nawiewnych i wywiewnych. 11. Automatyka wentylacji mechanicznej W projektowanych układach zastosowano następujące układy automatycznej regulacji i sterowania: -zabezpieczenie nagrzewnic przed zamarzaniem -regulacja temperatury powietrza nawiewanego -automatyczne zamknięcie przepustnic w centralach nawiewnych i wywiewnych -regulacja ilości powietrza nawiewanego i wywiewanego centralami -pomiar temperatur, sprężu wentylatorów i stanu zabrudzenia filtrów 12. Uwagi końcowe Montaż, próby i odbiór instalacji wykonać zgodnie z Warunkami technicznymi wykonania i odbioru instalacji wentylacyjnych opracowanie z 09/2002 r. oraz aktualnie obowiązującymi normami i przepisami. Opracowała: mgr inż. Maria Filipiak upr bud 1852/Lb/83 8
