1 Umowa nr: 16/OZP/2009 Zlecenie nr: 10/09 Opracowanie: CZĘŚĆ 3.4: Nazwa obiektu: PROJEKT WYKONAWCZY INSTALACJA WENTYLACJI I KLIMATYZACJI ROZBUDOWA BUDYNKU BIUROWEGO KASY ROLNICZEGO UBEZPIECZENIA SPOŁECZNEGO ODDZIAŁ REGIONALNY W LUBLINIE Adres obiektu: UL. DROGA MĘCZENNIKÓW MAJDANKA LUBLIN DZIAŁKA NR EWID. 17/18 Nazwa i adres Inwestora: KASA ROLNICZEGO UBEZPIECZENIA SPOŁECZNEGO ODDZIAŁ REGIONALNY W LUBLINIE UL. DROGA MĘCZENNIKÓW MAJDANKA LUBLIN Tytuł, imię i nazwisko Nr upr. bud. Podpis Projektant: mgr inż. Elżbieta Zalewska Pecio 2059/Lb/92 Sprawdzający: mgr inż. Maria Filipiak LUB/0199/POOS/06

REGIONALNY W LUBLINIE Adres obiektu: UL. DROGA MĘCZENNIKÓW MAJDANKA 12 20-325 LUBLIN DZIAŁKA NR EWID.

2 2 Zawartość opracowania: I. Opis techniczny 1. Przedmiot opracowania 2. Podstawa opracowania 3. Ogólna charakterystyka budynku 4. Opis rozwiązania instalacji wentylacji i klimatyzacji 5. Uwagi końcowe II. Część rysunkowa rys.1 rzut piwnic rys. 2 rzut parteru rys. 3 rzut I piętra rys. 4 rzut II piętra rys. 5 rzut dachu

Opis rozwiązania instalacji wentylacji i klimatyzacji 5. Uwagi końcowe II.

3 3 I. OPIS TECHNICZNY 1. Przedmiot opracowania Przedmiotem opracowania jest projekt wykonawczy instalacji wentylacji i klimatyzacji w pomieszczeniach dobudowywanej części Oddziału Regionalnego KRUS przy ul. Droga Męczenników Majdanka w Lublinie 2. Podstawa opracowania - Umowa zawarta z Inwestorem - Koncepcja uzgodniona z Użytkownikiem - Obowiązujące normy, normatywy i przepisy - Katalogi urządzeń wentylacyjnych i klimatyzacyjnych 3. Ogólna charakterystyka budynku Budynek główny Oddziału KRUSw Lublinie jest obiektem istniejącym, wolnostojącym, posiada 3 kondygnacje nadziemne i podpiwniczenie. W ramach rozbudowy przewiduje się dobudowę nowej części przylegającej do istniejącego obiektu od strony wschodniej. Budynek projektowany połączono z budynkiem istniejącym w poziomie każdej kondygnacji. W piwnicach zaprojektowano składnicę akt oraz magazyny. W parterze na przedłużeniu centralnie ułożonego korytarza z budynku głównego zaprojektowano klatkę schodową leżącą, w części południowej zaprojektowano barek z zapleczem i salą konsumpcyjną. Przy ścianie dylatacyjnej, stykającej się z budynkiem istniejącym zaprojektowano sanitariaty damski i niepełnosprawnych, męski, pomieszczenie porządkowe oraz magazyn. W części północnej zaprojektowano 3 pokoje biurowe. Na I i II piętrze zaprojektowano po 7 pokoi biurowych o powierzchni 15,80 i 16,70 m², klatkę schodową, sanitariaty damski i męski oraz magazyn druków. Budynek zaliczony jest do kategorii zagrożenia ludzi ZL III, klasa odporności pożarowej C. Całe skrzydło budynku znajduje się w jednej strefie pożarowej (powierzchnia użytkowa 833m 2 < 1000 m 2 ), a od istniejacej części oddzielony jest ścianami o odporności REI 120 oraz drzwiami o odporności ogniowej EI 60.

Droga Męczenników Majdanka w Lublinie 2.

4 4 4. Opis rozwiązania instalacji wentylacji i klimatyzacji Zgodnie z ustaleniami wstępnymi z Inwestorem w budynku projektuje się wentylację grawitacyjną działającą na zasadzie nawiewu świeżego powietrza przez aeromaty zainstalowane w oknach (nawiewniki okienne higrosterowane typ EMM707 produkcji AERECO lub równoważne, z regulowaną automatycznie powierzchnią czynną szczeliny napływu powietrza) i wywiew powietrza zużytego kanałami grawitacyjnymi wyprowadzonymi ponad dach. W nawiewnikach o zmiennym strumieniu przepływu stopień otwarcia następuje automatycznie (bez ingerencji użytkownika) w zależności od wilgotności względnej powietrza w pomieszczeniu. Uzależnienie stopnia otwarcia nawiewnika od poziomu wilgotności w pomieszczeniu pozwala na znaczne oszczędności energii cieplnej zużywanej do ogrzania powietrza wentylującego. Rozpatrywany zestaw EMM składa się z trzech części. Pierwszym podstawowym elementem zestawu jest nawiewnik z przepustnicą regulującą strumień powietrza napływającego oraz czujnikiem wilgotności. Drugą częścią zestawu jest łącznik - ramka montażowa, który umożliwia zamocowanie nawiewnika do okna. Ostatnią zewnętrzną częścią zestawu jest okapnik, który zabezpiecza zestaw przed wpływami warunków atmosferycznych. Dzięki zastosowaniu takiego zestawu, przy maksymalnym stopniu otwarcia nawiewnika, osiągamy wytłumienie dźwięków dochodzących do lokalu z zewnątrz o 33 db. Nawiewniki produkcji AERECO posiadają aktualną aprobatę techniczną oraz atest higieniczny. Wzmożoną wentylację wywiewną projektuje się w pomieszczeniach zaplecza sanitarnego oraz barku na parterze. W pomieszczeniu przygotowalni barku przewiduje się możliwość okresowego wzmożenia wentylacji poprzez zainstalowanie nad kuchenką okapu z wentylatorem wywiewnym z wywiewem zużytego powietrza ponad dach. Wydajność wentylatora umieszczonego w okapie przyjęto na poziomie V = 400m 3 /h, co zapewni ok. 6 krotną wymianę powietrza w ciągu godziny w stosunku do kubatury przygotowalni i zmywalni. Dodatkowo projektuje się niskociśnieniowe nasady wentylacyjne wzmagające wywiew powietrza z sali konsumpcyjnej oraz z pomieszczeń sanitariatów (razem 7 sztuk). Nasady typu VBP 900 zainstalowane na dachu, na zakończeniu wylotów wentylacji grawitacyjnej z pomieszczeń będą powodować utrzymanie stałego podciśnienia w wentylowanych pomieszczeniach, bez względu na warunki meteorologiczne panujące na zewnątrz. Przewody indywidualne z pomieszczeń zakończone będą we wspólnej komorze pod czapą kominową.

powietrza) i wywiew powietrza zużytego kanałami grawitacyjnymi wyprowadzonymi ponad dach.

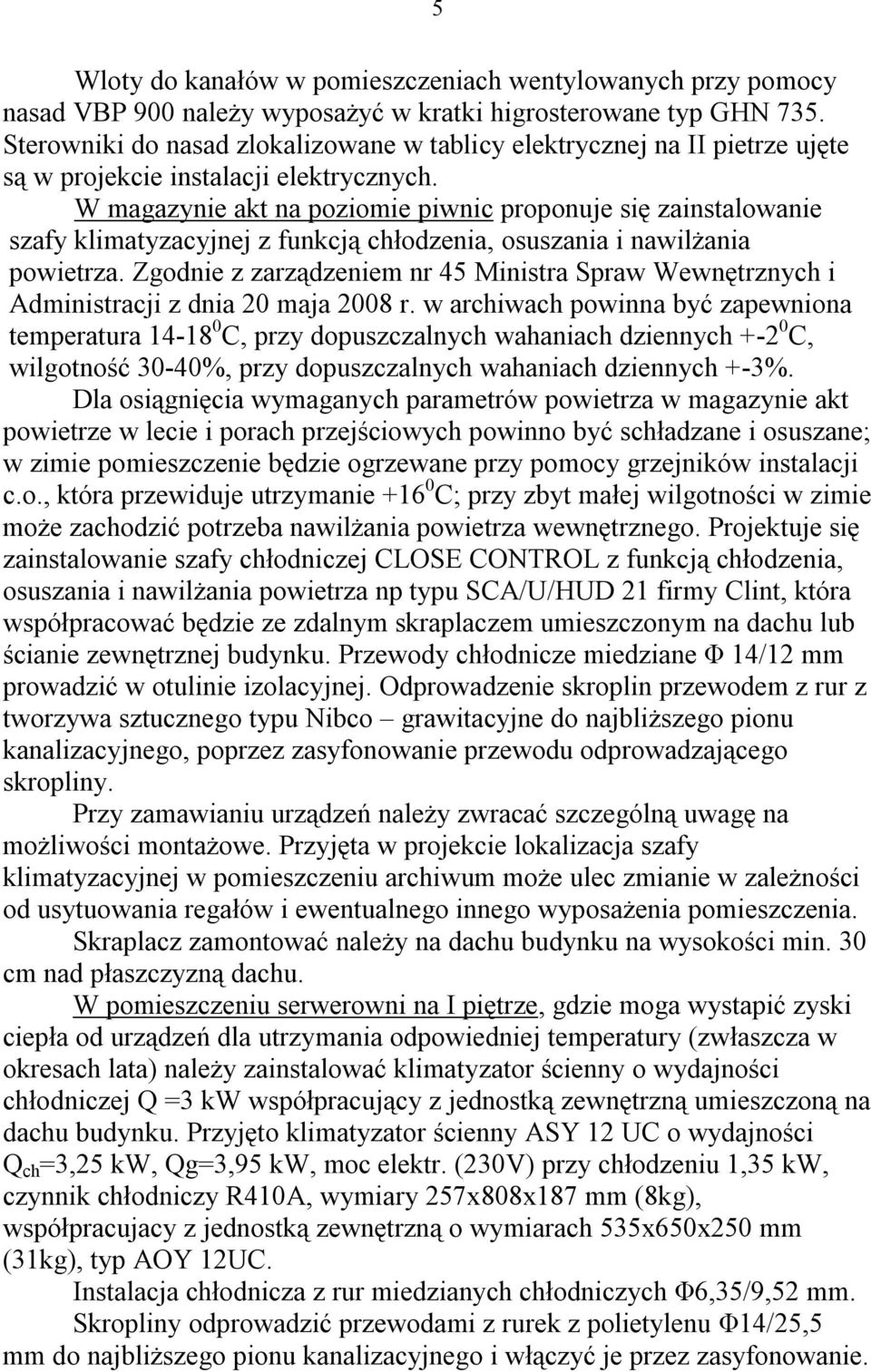

5 5 Wloty do kanałów w pomieszczeniach wentylowanych przy pomocy nasad VBP 900 należy wyposażyć w kratki higrosterowane typ GHN 735. Sterowniki do nasad zlokalizowane w tablicy elektrycznej na II pietrze ujęte są w projekcie instalacji elektrycznych. W magazynie akt na poziomie piwnic proponuje się zainstalowanie szafy klimatyzacyjnej z funkcją chłodzenia, osuszania i nawilżania powietrza. Zgodnie z zarządzeniem nr 45 Ministra Spraw Wewnętrznych i Administracji z dnia 20 maja 2008 r. w archiwach powinna być zapewniona temperatura C, przy dopuszczalnych wahaniach dziennych C, wilgotność 30-40%, przy dopuszczalnych wahaniach dziennych +-3%. Dla osiągnięcia wymaganych parametrów powietrza w magazynie akt powietrze w lecie i porach przejściowych powinno być schładzane i osuszane; w zimie pomieszczenie będzie ogrzewane przy pomocy grzejników instalacji c.o., która przewiduje utrzymanie C; przy zbyt małej wilgotności w zimie może zachodzić potrzeba nawilżania powietrza wewnętrznego. Projektuje się zainstalowanie szafy chłodniczej CLOSE CONTROL z funkcją chłodzenia, osuszania i nawilżania powietrza np typu SCA/U/HUD 21 firmy Clint, która współpracować będzie ze zdalnym skraplaczem umieszczonym na dachu lub ścianie zewnętrznej budynku. Przewody chłodnicze miedziane Φ 14/12 mm prowadzić w otulinie izolacyjnej. Odprowadzenie skroplin przewodem z rur z tworzywa sztucznego typu Nibco grawitacyjne do najbliższego pionu kanalizacyjnego, poprzez zasyfonowanie przewodu odprowadzającego skropliny. Przy zamawianiu urządzeń należy zwracać szczególną uwagę na możliwości montażowe. Przyjęta w projekcie lokalizacja szafy klimatyzacyjnej w pomieszczeniu archiwum może ulec zmianie w zależności od usytuowania regałów i ewentualnego innego wyposażenia pomieszczenia. Skraplacz zamontować należy na dachu budynku na wysokości min. 30 cm nad płaszczyzną dachu. W pomieszczeniu serwerowni na I piętrze, gdzie moga wystapić zyski ciepła od urządzeń dla utrzymania odpowiedniej temperatury (zwłaszcza w okresach lata) należy zainstalować klimatyzator ścienny o wydajności chłodniczej Q =3 kw współpracujący z jednostką zewnętrzną umieszczoną na dachu budynku. Przyjęto klimatyzator ścienny ASY 12 UC o wydajności Q ch =3,25 kw, Qg=3,95 kw, moc elektr. (230V) przy chłodzeniu 1,35 kw, czynnik chłodniczy R410A, wymiary 257x808x187 mm (8kg), współpracujacy z jednostką zewnętrzną o wymiarach 535x650x250 mm (31kg), typ AOY 12UC. Instalacja chłodnicza z rur miedzianych chłodniczych Φ6,35/9,52 mm. Skropliny odprowadzić przewodami z rurek z polietylenu Φ14/25,5 mm do najbliższego pionu kanalizacyjnego i włączyć je przez zasyfonowanie.

W magazynie akt na poziomie piwnic proponuje się zainstalowanie szafy klimatyzacyjnej z funkcją chłodzenia, osuszania i nawilżania powietrza.

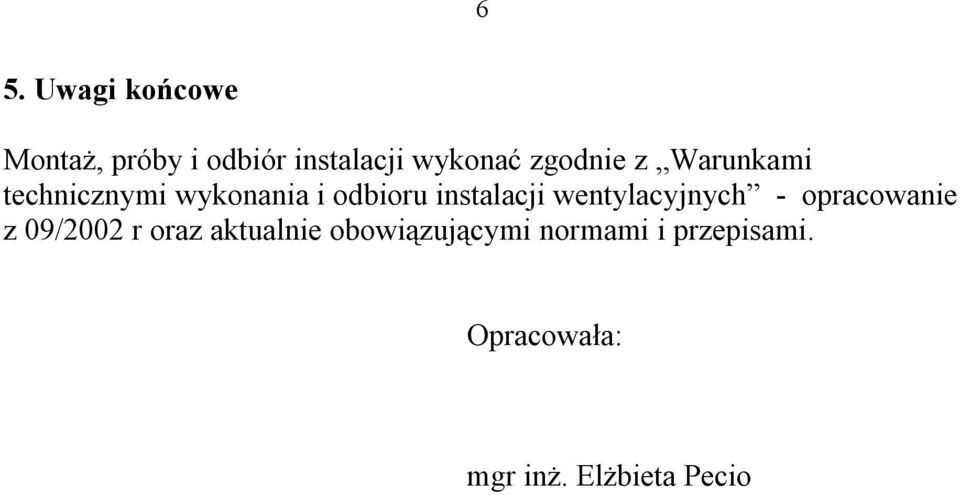

6 6 5. Uwagi końcowe Montaż, próby i odbiór instalacji wykonać zgodnie z Warunkami technicznymi wykonania i odbioru instalacji wentylacyjnych - opracowanie z 09/2002 r oraz aktualnie obowiązującymi normami i przepisami. Opracowała: mgr inż. Elżbieta Pecio

wentylacyjnych - opracowanie z 09/2002 r oraz aktualnie
