PROJEKT WYKONAWCZY ZAD.IV PW 3/3 INSTALACJE WENTYLACJI I KLIMATYZACJI

Wielkość: px
Rozpocząć pokaz od strony:

Download "PROJEKT WYKONAWCZY ZAD.IV PW 3/3 INSTALACJE WENTYLACJI I KLIMATYZACJI"

Transkrypt

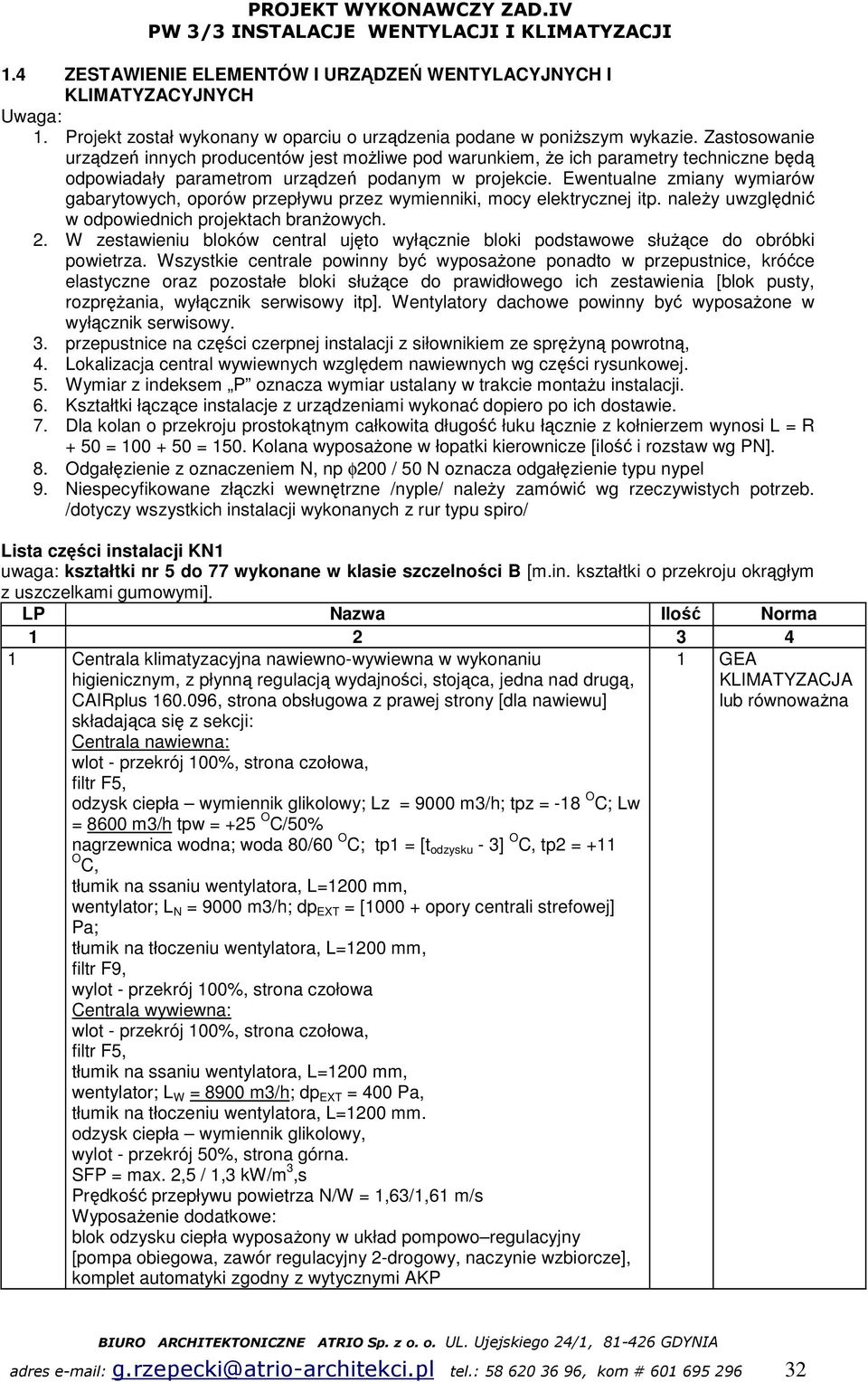

1 1.4 ZESTAWIENIE ELEMENTÓW I URZĄDZEŃ WENTYLACYJNYCH I KLIMATYZACYJNYCH Uwaga: 1. Projekt został wykonany w oparciu o urządzenia podane w poniższym wykazie. Zastosowanie urządzeń innych producentów jest możliwe pod warunkiem, że ich parametry techniczne będą odpowiadały parametrom urządzeń podanym w projekcie. Ewentualne zmiany wymiarów gabarytowych, oporów przepływu przez wymienniki, mocy elektrycznej itp. należy uwzględnić w odpowiednich projektach branżowych. 2. W zestawieniu bloków central ujęto wyłącznie bloki podstawowe służące do obróbki powietrza. Wszystkie centrale powinny być wyposażone ponadto w przepustnice, króćce elastyczne oraz pozostałe bloki służące do prawidłowego ich zestawienia [blok pusty, rozprężania, wyłącznik serwisowy itp]. Wentylatory dachowe powinny być wyposażone w wyłącznik serwisowy. 3. przepustnice na części czerpnej instalacji z siłownikiem ze sprężyną powrotną, 4. Lokalizacja central wywiewnych względem nawiewnych wg części rysunkowej. 5. Wymiar z indeksem P oznacza wymiar ustalany w trakcie montażu instalacji. 6. Kształtki łączące instalacje z urządzeniami wykonać dopiero po ich dostawie. 7. Dla kolan o przekroju prostokątnym całkowita długość łuku łącznie z kołnierzem wynosi L = R + 50 = = 150. Kolana wyposażone w łopatki kierownicze [ilość i rozstaw wg PN]. 8. Odgałęzienie z oznaczeniem N, np φ200 / 50 N oznacza odgałęzienie typu nypel 9. Niespecyfikowane złączki wewnętrzne /nyple/ należy zamówić wg rzeczywistych potrzeb. /dotyczy wszystkich instalacji wykonanych z rur typu spiro/ Lista części instalacji KN1 uwaga: kształtki nr 5 do 77 wykonane w klasie szczelności B [m.in. kształtki o przekroju okrągłym z uszczelkami gumowymi]. 1 Centrala klimatyzacyjna nawiewno-wywiewna w wykonaniu higienicznym, z płynną regulacją wydajności, stojąca, jedna nad drugą, CAIRplus , strona obsługowa z prawej strony [dla nawiewu] składająca się z sekcji: Centrala nawiewna: wlot - przekrój 100%, strona czołowa, filtr F5, odzysk ciepła wymiennik glikolowy; Lz = 9000 m3/h; tpz = -18 O C; Lw = 8600 m3/h tpw = +25 O C/50% nagrzewnica wodna; woda 80/60 O C; tp1 = [t odzysku - 3] O C, tp2 = +11 O C, tłumik na ssaniu wentylatora, L=1200 mm, wentylator; L N = 9000 m3/h; dp EXT = [ opory centrali strefowej] Pa; tłumik na tłoczeniu wentylatora, L=1200 mm, filtr F9, wylot - przekrój 100%, strona czołowa Centrala wywiewna: wlot - przekrój 100%, strona czołowa, filtr F5, tłumik na ssaniu wentylatora, L=1200 mm, wentylator; L W = 8900 m3/h; dp EXT = 400 Pa, tłumik na tłoczeniu wentylatora, L=1200 mm. odzysk ciepła wymiennik glikolowy, wylot - przekrój 50%, strona górna. SFP = max. 2,5 / 1,3 kw/m 3,s Prędkość przepływu powietrza N/W = 1,63/1,61 m/s Wyposażenie dodatkowe: blok odzysku ciepła wyposażony w układ pompowo regulacyjny [pompa obiegowa, zawór regulacyjny 2-drogowy, naczynie wzbiorcze], komplet automatyki zgodny z wytycznymi AKP 1 GEA KLIMATYZACJA lub adres g.rzepecki@atrio-architekci.pl tel.: , kom #

2 2 Centrala klimatyzacyjna strefowa szt.2 w wykonaniu higienicznym, stojąca, jedna nad drugą, CAIRplus , strona obsługowa z prawej strony, dolna składająca się z sekcji wlot - przekrój 100%, strona czołowa L N = 4750 m3/h; chłodnica; glikol etylenowy 35%; 6/12 O C; tp1 = 32 O C/40 %; tp2 = 15 O C, nagrzewnica wodna; woda 60/40 O C; t P1 = 11 O C, t P2 = +26,5 O C, nawilżanie parowe z elektryczną wytwornicą pary, 60 kg/h, wylot - przekrój 100%, strona czołowa. górna składająca się z sekcji wlot - przekrój 100%, strona czołowa L N = 4250 m3/h; chłodnica; glikol etylenowy 35%; 6/12 O C; tp1 = 32 O C/40 %; tp2 = 15 O C, nagrzewnica wodna; woda 60/40 O C; t P1 = 11 O C, t P2 = +26,5 O C, nawilżanie parowe z elektryczną wytwornicą pary, 53,5 kg/h, wylot - przekrój 100%, strona czołowa. Prędkość przepływu powietrza 1,61 + 1,44 m/s 3 Elektryczna wytwornica pary z ciągłą regulacją wydajności HYGROMATIK HY060-C-AA00, G=60 kg/h, N= 2x22,5 kw, 3x400V wyposażenie: lanca parowa φ szt.2, wąż parowy DN40 L = 17 m wąż kondensatu DN12 L = 5 m 4 Przewód wentylacyjny 1540 x 900 / 350, wlot zabezpieczyć siatką o 1 GEA KLIMATYZACJA lub 2 GEA KLIMATYZACJA lub 1 PN-EN-1505 oczkach 10x10mm 5 Trójnik portki 1540 x 900 / 1220 x 580 / x 580 / PN-EN A Redukcja 1220 x 580 / 600 x 300 / PN-EN Przewód wentylacyjny 600 x 300 / 500P 2 PN-EN Regulator stałej wydajności powietrza 1 TROX typ TVJ / 600 x 300 / BCO / E0 / m3/h 7A Regulator stałej wydajności powietrza 1 TROX typ TVJ / 600 x 300 / BCO / E0 / m3/h 8 Przewód wentylacyjny 300 x 600 / 250P 2 PN-EN Redukcja symetryczna 300 x 600 / 600 x 900 / 600 z otworem 1 PN-EN-1505 rewizyjnym 200 x Tłumik akustyczny płytowy typ TKF-MB x 600 / 1750, 24 2 FRAPOL db/250 Hz 11 Redukcja niesymetryczna 600 x 900 / 500 x 600 / PN-EN Kolano 500 x 600 R = PN-EN Przewód wentylacyjny 500 x 600 / 1400P 1 PN-EN Przewód wentylacyjny 500 x 600 / 3000P z otworem rewizyjnym 200 x 1 PN-EN Kolano 600 x 500 R = PN-EN Kolano ze zmianą przekroju 600 x 900 / 400 x 900 R = PN-EN Kolano 400 x 900 R = PN-EN Redukcja symetryczna 400 x 900 / 400 x 600 / PN-EN Przewód wentylacyjny 400 x 600 / 2000P z otworem rewizyjnym 200 x 1 PN-EN Kolano 600 x 400 R = PN-EN Przewód wentylacyjny 600 x 500 / 5050P 1 PN-EN Kolano 500 x 600 R = PN-EN Przewód wentylacyjny 500 x 600 / 2250P z otworem rewizyjnym 200 x Klapa p.poż typ LX-5G, EIS 120, L x H = 600 x 500 siłownik FDG-WT-8-24V DC, sterowany przerwą prądową, moduł EMS pojedynczy wskaźnik krańcowy 1WKKP. 1 PN-EN-1505 adres g.rzepecki@atrio-architekci.pl tel.: , kom #

3 25 Przewód wentylacyjny 500 x 600 / 200P (z jednej strony ramka p30 do 1 PN-EN-1505 podłączenia z klapą ppoż) 26 Kolano 500 x 600 R = PN-EN Przewód wentylacyjny 600 x 400 / 3400P 1 PN-EN Kolano 400 x 600 R = PN-EN Przewód wentylacyjny 400 x 600 / 1850P (z jednej strony ramka p30 do 1 PN-EN-1505 podłączenia z klapą ppoż.) z otworem rewizyjnym 200 x Klapa p.poż typ LX-5G, EIS 120, L x H = 600 x 400 siłownik FDG-WT-8-24V DC, sterowany przerwą prądową, moduł EMS pojedynczy wskaźnik krańcowy 1WKKP. 31 Przewód wentylacyjny 400 x 600 / 300P (z jednej strony ramka p30 do 1 PN-EN-1505 podłączenia z klapą ppoż.) 32 Kolano 400 x 600 R = PN-EN Przewód wentylacyjny 600 x 400 / PN-EN Przewód wentylacyjny 400 x 600 / 800 z odsadzką 105mm 1 PN-EN Przewód wentylacyjny 600 x 400 / 1250 z odgałęzieniem φ200 / 50N 1 PN-EN Kolano 600 x 400 R = PN-EN Przewód wentylacyjny 600 x 400 / 3700 z odgałęzieniem φ250 / 50N i 1 PN-EN-1505 odgałęzieniem φ160 / 50N 38 Przewód wentylacyjny 400 x 600 / 800 z odsadzką 270mm 1 PN-EN Przewód wentylacyjny 600 x 400 / PN-EN Redukcja niesymetryczna 600 x 400 / 2340 x 180 / Wg rys. 41 Przewód wentylacyjny 2340 x 180 / 450P 1 PN-EN Strop nawiewny z przepływem laminarnym, typ LAM 1,8 / 2, x 1 Clima Tech 2400 x 400, z filtrami klasy H13 typ P5 na boku L, laminaryzator, króćce pomiarowe. L = 3200 m 3 /h dla początkowych oporów filtra 108 Pa 43 Przewód spiro φ200 / PN-EN Przewód elastyczny aluminiowy [laminat aluminium/poliester] izolowany 1 termicznie gr. 25 mm φ200 / Nawiewnik sufitowy z filtrem klasy H13, 471x471x390, 1 Clima Tech typ NF V / 4 / BO / C / W / 0 / 0 / 1/ m 3 /h dla początkowych oporów filtra 108 Pa 46 Przewód spiro φ200 / PN-EN Kolano φ200 / 90 0 R = D 1 PN-EN Nawiewnik sufitowy z filtrem klasy H13, 589x589x390, 1 Clima Tech typ NF V / 5 / BO / C / W / 0 / 0 / 1/ m 3 /h dla początkowych oporów filtra 108 Pa 49 Przewód spiro φ160 / PN-EN Przewód elastyczny aluminiowy [laminat aluminium/poliester] izolowany 1 termicznie gr. 25 mm φ160 / Nawiewnik sufitowy z filtrem klasy H13, 319x319x390, 1 Clima Tech typ NF V / 2 / BO / C / W / 0 / 0 / 1/ m 3 /h dla początkowych oporów filtra 108 Pa 52 Przewód wentylacyjny 600 x 500 / 150P 1 PN-EN Kolano ze zmianą przekroju 600 x 500 / 700 x 500 R = PN-EN Redukcja niesymetryczna 700 x 500 / 700 x 400 / PN-EN Przewód wentylacyjny 700 x 400 / PN-EN Kolano 700 x 400 R = PN-EN Przewód wentylacyjny 700 x 400 / PN-EN Trójnik 600 x 400 / 600 x 400 / 400 / φ200n 1 PN-EN Przewód wentylacyjny 600 x 400 / PN-EN Kolano 600 x 400 R = PN-EN Przewód wentylacyjny 600 x 400 / 1450 z odgałęzieniem φ160/50n 1 PN-EN Przewód wentylacyjny 400 x 600 / 960 z odsadzką 270mm 1 PN-EN-1505 adres g.rzepecki@atrio-architekci.pl tel.: , kom #

4 63 Przewód wentylacyjny 600 x 400 / 1050 z odgałęzieniem φ250/50n 1 PN-EN Kolano 600 x 400 R = PN-EN Kolano ze zmianą przekroju 600 x 400 / 2340 x PN-EN Redukcja niesymetryczna 2340 x 400 / 2340 x 180 / PN-EN Strop nawiewny z przepływem laminarnym, typ LAM 1,8 / 2, x 1 Clima Tech 2400 x 400, z filtrami klasy H13 typ P5 na boku L, laminaryzator, króćce pomiarowe. L = 3200 m 3 /h dla początkowych oporów filtra 108 Pa 68 Przewód spiro φ200/ PN-EN Nawiewnik sufitowy z filtrem klasy H13, 471x471x290, 1 Clima Tech typ NF V / 4 / BN / C / W / 0 / 0 / 1/ m 3 /h dla początkowych oporów filtra 108 Pa 70 Nawiewnik sufitowy z filtrem klasy H13, 589x589x290, 1 Clima Tech typ NF V / 5F / BN / T / W / 0 / 0 / 1/ m 3 /h dla początkowych oporów filtra 108 Pa 71 Przewód spiro φ160 / PN-EN Nawiewnik sufitowy z filtrem klasy H13, 319x319x390, 1 Clima Tech typ NF V / 2 / BO / C / W / 0 / 0 / 1/ m 3 /h dla początkowych oporów filtra 108 Pa 72 Przewód spiro φ250/ PN-EN Kolano φ250 / 60 0 R = D 1 PN-EN Przewód spiro φ250/ PN-EN Kolano φ250 / 30 0 R = D 1 PN-EN Mufa φ250 1 PN-EN Anulowano 78 Nawiewnik sufitowy z filtrem klasy H13, 589x589x390, 1 Clima Tech typ NF H / 5 / BO / C / W / 0 / 0 / 1/ m 3 /h dla początkowych oporów filtra 108 Pa 79 Czerpnia ścienna 2000x Redukcja niesymetryczna 300 x 600 / 600 x 900 / 600 z otworem 1 PN-EN-1505 rewizyjnym 200 x Trójnik 700 x 400 / 600 x 400 / 450 / φ200n 1 PN-EN Przewód elastyczny aluminiowy [laminat aluminium/poliester] izolowany termicznie gr. 25 mm φ250 / adres g.rzepecki@atrio-architekci.pl tel.: , kom #

5 Lista części instalacji KN2 uwaga: kształtki nr 5 do 60 wykonane w klasie szczelności B [m.in. kształtki o przekroju okrągłym z uszczelkami gumowymi]. 1 Centrala klimatyzacyjna nawiewno-wywiewna w wykonaniu higienicznym, z płynną regulacją wydajności, stojąca, jedna nad drugą, CAIRplus , strona obsługowa z lewej strony [dla nawiewu] składająca się z sekcji: Centrala nawiewna: 1 GEA KLIMATYZACJA lub - wlot - przekrój 100%, strona czołowa, - filtr F5, - odzysk ciepła wymiennik glikolowy; Lz = 6600 m3/h; tpz = - 18 OC; Lw = 6300 m3/h tpw = +25 OC/50% - nagrzewnica wodna; woda 80/60 OC; tp1 = [todzysku - 3] OC, tp2 = +11 OC, - tłumik na ssaniu wentylatora, L=1200 mm, - wentylator; LN = 6600 m3/h; dpext = [ opory centrali strefowej] Pa; - tłumik na tłoczeniu wentylatora, L=1200 mm, - filtr F9, - wylot - przekrój 100%, strona czołowa Centrala wywiewna: - wlot - przekrój pełny, strona czołowa, - filtr F5, - tłumik na ssaniu wentylatora, L=1200 mm, - wentylator; LW = 6500 m3/h; dpext = 400 Pa, - tłumik na tłoczeniu wentylatora, L=1200 mm. - odzysk ciepła wymiennik glikolowy, - wylot - przekrój 50%, strona górna. SFP = max. 2,5 / 1,3 kw/m3,s Prędkość przepływu powietrza N/W = 1,49/1,47 m/s Wyposażenie dodatkowe: - blok odzysku ciepła wyposażony w układ pompowo regulacyjny [pompa obiegowa, zawór regulacyjny 2-drogowy, naczynie wzbiorcze], - komplet automatyki zgodny z wytycznymi AKP 2 Centrala klimatyzacyjna strefowa szt.2 w wykonaniu higienicznym, stojąca, jedna nad drugą, CAIRplus , strona obsługowa z lewej strony, każda składająca się z sekcji - wlot - przekrój 100%, strona czołowa LN = 3300 m3/h; - chłodnica; glikol etylenowy 35%; 6/12 OC; tp1 = 32 OC/40 %; tp2 = 15 OC, - nagrzewnica wodna; woda 60/40 OC; tp1 = 11 OC, tp2 = +26,5 OC, - nawilżanie parowe, 41 kg/h, - wylot - przekrój 100%, strona czołowa. Prędkość przepływu powietrza 1,49 + 1,49 m/s 3 Elektryczna wytwornica pary z ciągłą regulacją wydajności HYGROMATIK HY045-C-AA00, G=42 kg/h, N= 33,8 kw, 3x400V wyposażenie: - lanca parowa φ szt.2, - wąż parowy DN40 L = 13 m - wąż kondensatu DN12 L = 5 m 1 GEA KLIMATYZACJA lub 2 GEA KLIMATYZACJA lub 4 Przewód wentylacyjny 1220 x 900 / 500, wlot zabezpieczyć siatką o 1 PN-EN-1505 oczkach 10x10mm 5 Trójnik portki 1220 x 900 / 900 x 580 / x 580 / PN-EN Zwężka symetryczna 900 x 580 / 400 x 300 / PN-EN Przewód wentylacyjny 300 x 400 / PN-EN-1505 adres g.rzepecki@atrio-architekci.pl tel.: , kom #

6 8 Regulator stałej wydajności powietrza 2 TROX typ TVJ / 400 x 300 / BCO / E.. / m3/h 9 Przewód wentylacyjny 300 x 400 / 250P 2 PN-EN A Zwężka niesymetryczna 300 x 400 / 600 x 600 / 600P z otworem 1 PN-EN-1505 rewizyjnym 200 x Zwężka symetryczna 300 x 400 / 600 x 600 / 600 z otworem rewizyjnym 1 PN-EN x Tłumik akustyczny płytowy typ TKF-MB x 600 / 1750, 24 2 FRAPOL db/250 Hz 12 Redukcja niesymetryczna 600 x 600 / 400 x 500 / PN-EN Kolano 400 x 500 R = PN-EN Przewód wentylacyjny 400 x 500 / 1400P 1 PN-EN Przewód wentylacyjny 400 x 500 / 2500 z otworem rewizyjnym 200 x 1 PN-EN Kolano x 400 R = PN-EN Przewód wentylacyjny 400 x 500 / 1500P z otworem rewizyjnym 200 x 1 PN-EN Redukcja symetryczna 400 x 500 / 400 x 600 / PN-EN Kolano 400 x 600 R = PN-EN Kolano ze zmianą przekroju 400 x 600 / 600 x 600 R = PN-EN Przewód wentylacyjny 500 x 400 / 3050P 1 PN-EN Kolano x 400 R = PN-EN Przewód wentylacyjny 400 x 500 / 4150P 1 PN-EN Kolano 400 x 500 R = PN-EN Redukcja niesymetryczna 400 x 500 / 500 x 400 / PN-EN Przewód wentylacyjny 500 x 400 / 1800P z otworem rewizyjnym 200 x 1 PN-EN Klapa p.poż typ LX-5G, EIS 120, L x H = 500 x GRYFIT 28 Przewód wentylacyjny 400 x 500 / 2350P 1 PN-EN Kolano 400 x 500 R = PN-EN Redukcja niesymetryczna 400 x 500 / 500 x 400 / PN-EN Przewód wentylacyjny 500 x 400 / 1350P z otworem rewizyjnym 200 x 1 PN-EN Przewód wentylacyjny 500 x 400 / 3000P 1 PN-EN Kolano 500 x 400 R = PN-EN Przewód wentylacyjny 500 x 400 / 3300 z odgałęzieniem φ160 / 50N i z 1 PN-EN-1505 odgałęzieniem φ250/50n 35 Kolano 500 x 400 R = PN-EN Przewód wentylacyjny 500 x 400 / 650P 1 PN-EN Przewód wentylacyjny 400 x 500 / 950 z odsadzką PN-EN Przewód wentylacyjny 500 x 400 / 500P 1 PN-EN Kolano ze zmianą przekroju 500 x 400 / 2340 x PN-EN Redukcja niesymetryczna 2340 x 400 / 2340 x 180 / PN-EN Strop nawiewny z przepływem laminarnym, typ LAM 1,4 / 2, x 1 Clima Tech 2400 x 400, z filtrami klasy H13 typ P5 na boku L, laminaryzator, króćce pomiarowe. L = 2400 m3/h dla początkowych oporów filtra 135 Pa 42 Przewód spiro φ160 / PN-EN Przewód elastyczny aluminiowy [laminat aluminium/poliester] izolowany 1 termicznie gr. 25 mm φ160 / Nawiewnik sufitowy z filtrem klasy H13, 419x419x390, typ NF V / 3 / BO / C / W / 0 / 0 / 1/ m3/h dla początkowych oporów filtra 135 Pa 1 Clima Tech adres g.rzepecki@atrio-architekci.pl tel.: , kom #

7 45 Przewód elastyczny aluminiowy [laminat aluminium/poliester] izolowany 1 termicznie gr. 25 mm φ250 / Nawiewnik sufitowy z filtrem klasy H13, 589x589x390, 1 Clima Tech typ NF V / 5 / BO / T / W / 0 / 0 / 1/ m3/h dla początkowych oporów filtra 135 Pa 47 Kolano 400 x 500 R = Kolano 500 x 400 R = Kanał wentylacyjny 500 x 400 / 1950 z odgałęzieniem φ315/70n 1 50 Przewód wentylacyjny 400 x 500 / 950 z odsadzką 190mm 1 51 Przewód wentylacyjny 500 x P 1 52 Kolano ze zmianą przekroju 500 x 400 / 2340 x 400 R = Redukcja 2340 x 400 / 2340 x 180 / Strop nawiewny z przepływem laminarnym, typ LAM 1,4 / 2, x 1 Clima Tech 2400 x 400, z filtrami klasy H13 typ P5 na boku L, laminaryzator, króćce pomiarowe. L = 2400 m3/h dla początkowych oporów filtra 135 Pa 55 Przewód spiro φ315 / Trójnik φ315 / φ Mufa φ Redukcja φ315 / φ Przewód spiro φ200 / Przewód elastyczny aluminiowy [laminat aluminium/poliester] izolowany 1 termicznie gr. 25 mm φ200 / Nawiewnik sufitowy z filtrem klasy H13, 589x589x390, 1 Clima Tech typ NF V / 5F / BO / U / W / 0 / 0 / 1/ m3/h dla początkowych oporów filtra 135 Pa 62 Nawiewnik sufitowy z filtrem klasy H13, 589x589x390, typ NF V / 5 / BO / T / W / 0 / 0 / 1/ m3/h dla początkowych oporów filtra 135 Pa 1 Clima Tech adres g.rzepecki@atrio-architekci.pl tel.: , kom #

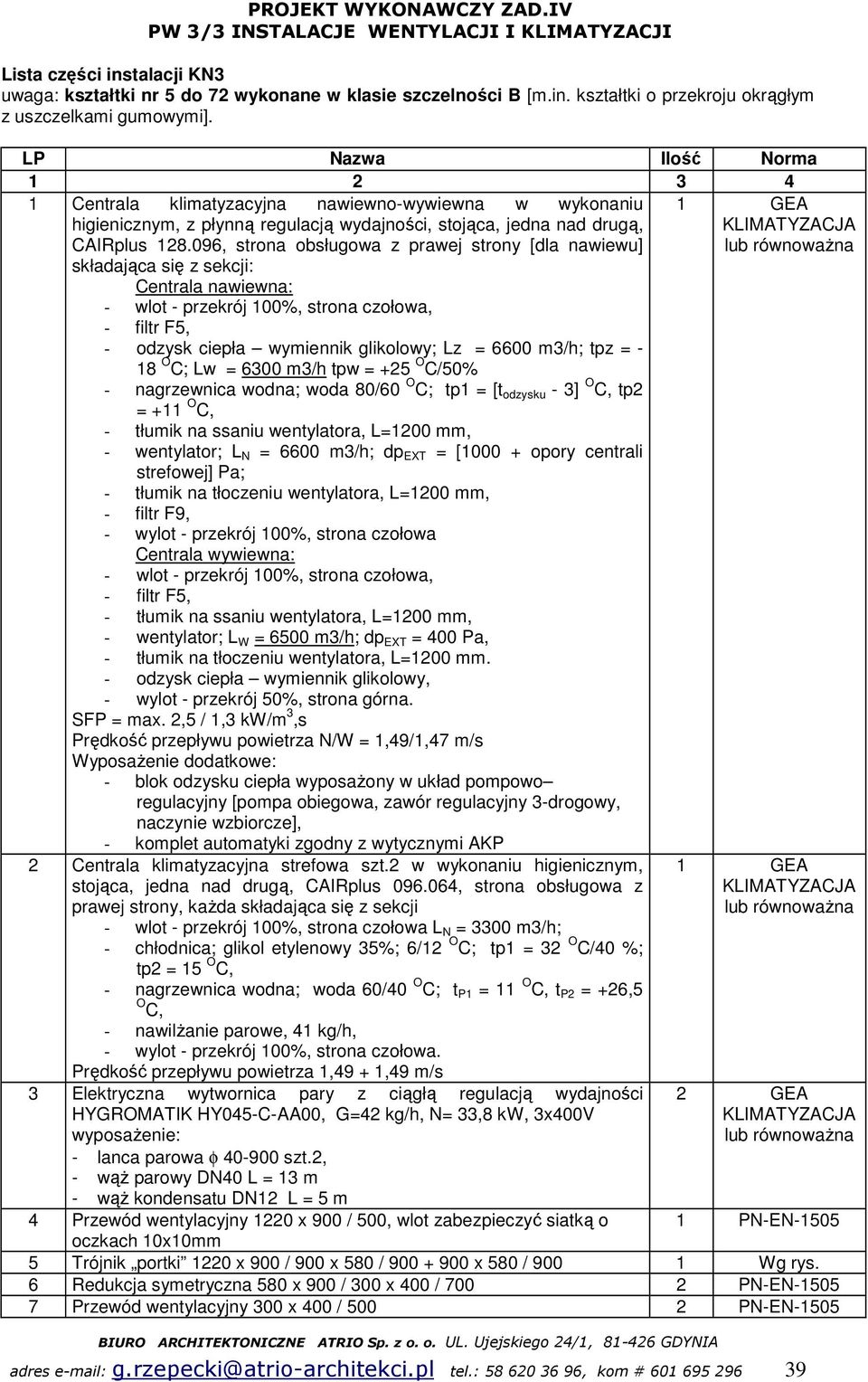

8 Lista części instalacji KN3 uwaga: kształtki nr 5 do 72 wykonane w klasie szczelności B [m.in. kształtki o przekroju okrągłym z uszczelkami gumowymi]. 1 Centrala klimatyzacyjna nawiewno-wywiewna w wykonaniu 1 GEA higienicznym, z płynną regulacją wydajności, stojąca, jedna nad drugą, CAIRplus , strona obsługowa z prawej strony [dla nawiewu] KLIMATYZACJA lub składająca się z sekcji: Centrala nawiewna: - wlot - przekrój 100%, strona czołowa, - filtr F5, - odzysk ciepła wymiennik glikolowy; Lz = 6600 m3/h; tpz = - 18 O C; Lw = 6300 m3/h tpw = +25 O C/50% - nagrzewnica wodna; woda 80/60 O C; tp1 = [t odzysku - 3] O C, tp2 = +11 O C, - tłumik na ssaniu wentylatora, L=1200 mm, - wentylator; L N = 6600 m3/h; dp EXT = [ opory centrali strefowej] Pa; - tłumik na tłoczeniu wentylatora, L=1200 mm, - filtr F9, - wylot - przekrój 100%, strona czołowa Centrala wywiewna: - wlot - przekrój 100%, strona czołowa, - filtr F5, - tłumik na ssaniu wentylatora, L=1200 mm, - wentylator; L W = 6500 m3/h; dp EXT = 400 Pa, - tłumik na tłoczeniu wentylatora, L=1200 mm. - odzysk ciepła wymiennik glikolowy, - wylot - przekrój 50%, strona górna. SFP = max. 2,5 / 1,3 kw/m 3,s Prędkość przepływu powietrza N/W = 1,49/1,47 m/s Wyposażenie dodatkowe: - blok odzysku ciepła wyposażony w układ pompowo regulacyjny [pompa obiegowa, zawór regulacyjny 3-drogowy, naczynie wzbiorcze], - komplet automatyki zgodny z wytycznymi AKP 2 Centrala klimatyzacyjna strefowa szt.2 w wykonaniu higienicznym, stojąca, jedna nad drugą, CAIRplus , strona obsługowa z prawej strony, każda składająca się z sekcji - wlot - przekrój 100%, strona czołowa L N = 3300 m3/h; - chłodnica; glikol etylenowy 35%; 6/12 O C; tp1 = 32 O C/40 %; tp2 = 15 O C, - nagrzewnica wodna; woda 60/40 O C; t P1 = 11 O C, t P2 = +26,5 O C, - nawilżanie parowe, 41 kg/h, - wylot - przekrój 100%, strona czołowa. Prędkość przepływu powietrza 1,49 + 1,49 m/s 3 Elektryczna wytwornica pary z ciągłą regulacją wydajności HYGROMATIK HY045-C-AA00, G=42 kg/h, N= 33,8 kw, 3x400V wyposażenie: - lanca parowa φ szt.2, - wąż parowy DN40 L = 13 m - wąż kondensatu DN12 L = 5 m 1 GEA KLIMATYZACJA lub 2 GEA KLIMATYZACJA lub 4 Przewód wentylacyjny 1220 x 900 / 500, wlot zabezpieczyć siatką o 1 PN-EN-1505 oczkach 10x10mm 5 Trójnik portki 1220 x 900 / 900 x 580 / x 580 / Wg rys. 6 Redukcja symetryczna 580 x 900 / 300 x 400 / PN-EN Przewód wentylacyjny 300 x 400 / PN-EN-1505 adres g.rzepecki@atrio-architekci.pl tel.: , kom #

9 8 Regulator stałej wydajności powietrza 2 TROX typ TVJ / 400 x 300 / BCO / E0 / m3/h 9 Przewód wentylacyjny 300 x 400 / PN-EN Redukcja symetryczna 300 x 400 / 600 x 600 / 600 z otworem 2 PN-EN-1505 rewizyjnym 200 x A Redukcja niesymetryczna 580 x 900 / 300 x 400 / 700 z otworem 1 PN-EN-1505 rewizyjnym 200 x Tłumik akustyczny płytowy typ TKF-MB x 600 / 1750, 24 2 FRAPOL db/250 Hz 12 Redukcja niesymetryczna 600 x 600 / 500 x 400 / Wg rys. 13 Kolano 500 x 400 R = PN-EN Przewód wentylacyjny 500 x 400 / 1400P 1 PN-EN Kolano 400 x 500 R = PN-EN Kolano ze zmianą przekroju 600 x 600 / 500 x 600 R = PN-EN Kolano ze zmianą przekroju 600 x 500 / 400 x 500 R= PN-EN Przewód wentylacyjny 500 x 400 / 500P 1 PN-EN Kolano 500 x 400 R = PN-EN Przewód wentylacyjny 500 x 400 / 2900P z otworem rewizyjnym 200 x 1 PN-EN i 200 x Kolano 400 x 500 R = PN-EN Przewód wentylacyjny 500 x 400 / 1800P z otworem rewizyjnym 200 x 1 PN-EN Klapa p.poż typ LX-5G, EIS 120, L x H = 500 x Przewód wentylacyjny 500 x 400 / PN-EN Kolano 500 x 400 R = PN-EN Przewód wentylacyjny 500 x 400 / z otworem rewizyjnym 200 x 1 PN-EN Kolano 500 x 400 R = PN-EN Przewód wentylacyjny 500 x 400 / 5350P 1 PN-EN Kolano 500 x 400 R = PN-EN Przewód wentylacyjny 500 x 400 / 1800P 1 PN-EN Kolano 400 x 500 R = PN-EN Przewód wentylacyjny 500 x 400 / 7100P z otworem rewizyjnym 200 x 1 PN-EN Kolano 400 x 500 R = PN-EN Przewód wentylacyjny 500 x 400 / 150P 1 PN-EN Klapa p.poż typ LX-5G, EIS 120, L x H = 500 x Przewód wenrtylacyjny 500 x 400 / 1500P 1 PN-EN Kolano 500 x 400 R = PN-EN Redukcja niesymetryczna 600 x 400 / 600 x 300 / PN-EN Przewód wentylacyjny 600 x 300 / 750P 1 PN-EN Redukcja niesymetryczna 600 x 300 / 500 x 400 / PN-EN Trójnik orłowy 500 x 400 / 200 x 400 / x 400 R = 100 z 1 Wg rys. odgałęzieniem φ200 / 50N 42 Przewód wentylacyjny 500 x 400 / 1850P 1 PN-EN Przewód wentylacyjny 400 x 500 / 1000 z odsadzką 40 1 PN-EN Kolano ze zmianą przekroju 500 x 400 / 2340 x 400 R = PN-EN Redukcja niesymetryczna 2340 x 400 / 2340 x 180 / PN-EN-1505 adres g.rzepecki@atrio-architekci.pl tel.: , kom #

10 46 Strop nawiewny z przepływem laminarnym, typ LAM 1,4 / 2, x 1 Clima Tech 2400 x 400, z filtrami klasy H13 typ P5 na boku L, laminaryzator, króćce pomiarowe. L = 2400 m 3 /h dla początkowych oporów filtra 135 Pa 47 Redukcja niesymetryczna 200 x 400 / φ N / PN-EN Przewód spiro φ250 / PN-EN Kolano φ250 / 90 0 R = D 1 PN-EN Przewód elastyczny aluminiowy [laminat aluminium/poliester] izolowany 1 PN-EN-1506 termicznie gr. 25 mm φ250 / Nawiewnik sufitowy z filtrem klasy H13, 589x589x390, 1 Clima Tech typ NF V / 5 / BO / T / W / 0 / 0 / 1/ m 3 /h dla początkowych oporów filtra 135 Pa 52 Przewód elastyczny aluminiowy [laminat aluminium/poliester] izolowany 1 termicznie gr. 25 mm φ200 / Nawiewnik sufitowy z filtrem klasy H13, 589x589x390, 1 Clima Tech typ NF V / 5F / BO / U / W / 0 / 0 / 1/ m 3 /h dla początkowych oporów filtra 135 Pa 54 Kolano 400 x 500 R = PN-EN Kolano 500 x 400 R = PN-EN Przewód wentylacyjny 500 x 400 / 800P 1 PN-EN Redukcja niesymetryczna 500 x 400 / 600 x 300 / Wg rys. 58 Kolano 600 x 300 R = PN-EN Przewód wentylacyjny 600 x 300 / 1600 z odgałęzieniem φ200 / 50N 1 PN-EN Redukcja niesymetryczna 600 x 300 / 500 x 300 / 450 z odgałęzieniem 1 PN-EN-1505 φ250 / 50N 61 Przewód wentylacyjny 500 x 300 / PN-EN Kolano 500 x 300 R = PN-EN Przewód wentylacyjny 300 x 500 / 750 z odsadzką PN-EN Kolano 500 x 300 R = PN-EN Przewód wentylacyjny 500 x 300 / PN-EN Kolano ze zmianą przekroju 500 x 300 / 2340 x 300 R = PN-EN Redukcja niesymetryczna 2340 x 300 / 2340 x 180 / PN-EN Strop nawiewny z przepływem laminarnym, typ LAM 1,4 / 2, x 1 Clima Tech 2400 x 400, z filtrami klasy H13 typ P5 na boku L, laminaryzator, króćce pomiarowe. L = 2400 m 3 /h dla początkowych oporów filtra 135 Pa 69 Przewód spiro φ250 / PN-EN Nawiewnik sufitowy z filtrem klasy H13, 419x419x390, 1 Clima Tech typ NF V / 3 / BO / C / W / 0 / 0 / 1/ m 3 /h dla początkowych oporów filtra 135 Pa 71 Przewód spiro φ250 / PN-EN Kolano φ250 / 90 0 R = D 1 PN-EN Nawiewnik sufitowy z filtrem klasy H13, 589x589x390, typ NF V / 5 / BO / T / W / 0 / 0 / 1/ m 3 /h dla początkowych oporów filtra 135 Pa 1 Clima Tech adres g.rzepecki@atrio-architekci.pl tel.: , kom #

11 Lista części instalacji KN4 uwaga: kształtki nr 5 do 57 wykonane w klasie szczelności B [m.in. kształtki o przekroju okrągłym z uszczelkami gumowymi]. 1 Centrala klimatyzacyjna nawiewno-wywiewna w wykonaniu 1 GEA higienicznym, z płynną regulacją wydajności, stojąca, jedna nad drugą, CAIRplus , strona obsługowa z lewej strony [dla nawiewu] KLIMATYZACJA lub składająca się z sekcji Centrala nawiewna: - wlot - przekrój 100%, strona czołowa, - filtr F5, - odzysk ciepła wymiennik glikolowy; Lz = 6600 m3/h; tpz = - 18 O C; Lw = 6300 m3/h tpw = +25 O C/50% - nagrzewnica wodna; woda 80/60 O C; tp1 = [t odzysku - 3] O C, tp2 = +11 O C, - tłumik na ssaniu wentylatora, L=1200 mm, - wentylator; L N = 6600 m3/h; dp EXT = [ opory centrali strefowej] Pa; - tłumik na tłoczeniu wentylatora, L=1200 mm, - filtr F9, - wylot - przekrój 100%, strona czołowa Centrala wywiewna: - wlot - przekrój 100%, strona czołowa, - filtr F5, - tłumik na ssaniu wentylatora, L=1200 mm, - wentylator; L W = 6500 m3/h; dp EXT = 400 Pa, - tłumik na tłoczeniu wentylatora, L=1200 mm. - odzysk ciepła wymiennik glikolowy, - wylot - przekrój 50%, strona górna. SFP = max. 2,5 / 1,3 kw/m 3,s Prędkość przepływu powietrza N/W = 1,49/1,47 m/s Wyposażenie dodatkowe: - blok odzysku ciepła wyposażony w układ pompowo regulacyjny [pompa obiegowa, zawór regulacyjny 3-drogowy, naczynie wzbiorcze], - komplet automatyki zgodny z wytycznymi AKP 2 Centrala klimatyzacyjna strefowa szt.2 w wykonaniu higienicznym, stojąca, jedna nad drugą, CAIRplus , strona obsługowa z lewej strony, każda składająca się z sekcji - wlot - przekrój 100%, strona czołowa L N = 3300 m3/h; - chłodnica; glikol etylenowy 35%; 6/12 O C; tp1 = 32 O C/40 %; tp2 = 15 O C, - nagrzewnica wodna; woda 60/40 O C; t P1 = 11 O C, t P2 = +26,5 O C, - nawilżanie parowe z elektryczną wytwornicą pary, 41 kg/h, - wylot - przekrój 100%, strona czołowa. Prędkość przepływu powietrza 1,49 + 1,49 m/s 3 Elektryczna wytwornica pary z ciągłą regulacją wydajności HYGROMATIK HY045-C-AA00, G=42 kg/h, N= 33,8 kw, 3x400V wyposażenie: - lanca parowa φ szt.2, - wąż parowy DN40 L = 13 m - wąż kondensatu DN12 L = 5 m 1 GEA KLIMATYZACJA lub 2 GEA KLIMATYZACJA lub 4 Przewód wentylacyjny 1220 x 900 / 500, wlot zabezpieczyć siatką o 1 PN-EN-1505 oczkach 10x10mm 5 Trójnik portki 1220 x 900 / 900 x 580 / x 580 / Wg rys. 6 Redukcja symetryczna 580 x 900 / 300 x 400 / PN-EN Przewód wentylacyjny 300 x 400 / PN-EN-1505 adres g.rzepecki@atrio-architekci.pl tel.: , kom #

12 8 Regulator stałej wydajności powietrza 2 TROX typ TVJ / 400 x 300 / BCO / E0 / m3/h 9 Przewód wentylacyjny 300 x 400 / PN-EN Redukcja symetryczna 300 x 400 / 600 x 600 / 600 z otworem 2 PN-EN-1505 rewizyjnym 200 x Tłumik akustyczny płytowy typ TKF-MB x 600 / 1750, 24 2 FRAPOL db/250 Hz 12 Kolano ze zmianą przekroju 600 x 600 / 400 x 600 R = PN-EN Kolano 400 x 600 R = PN-EN Redukcja niesymetryczna 400 x 600 / 400 x 500 / Przewód wentylacyjny 400 x 500 / 550P z otworem rewizyjnym 200 x 1 PN-EN Kolano 500 x 400 R = PN-EN Redukcja niesymetryczna 400 x 600 / 400 x 500 / PN-EN Przewód wentylacyjny 400 x 500 / 1400P 1 PN-EN Kolano 400 x 500 R = PN-EN Przewód wentylacyjny 400 x 500 / 1050P 1 PN-EN Kolano 500 x 400 R = PN-EN Przewód wentylacyjny 400 x 500 / 850P z otworem rewizyjnym 200 x 1 PN-EN Klapa p.poż typ LX-5G, EIS 120, L x H = 500 x Przewód wentylacyjny 400 x 500 / 4400P 1 PN-EN Kolano 500 x 400 R = PN-EN Klapa p.poż typ LX-5G, EIS 120, L x H = 500 x Przewód wentylacyjny 400 x 500 / 4400P 1 PN-EN Kolano 400 x 500 R = PN-EN Kolano 500 x 400 R = PN-EN Przewód wentylacyjny 500 x 400 / 3400P z odgałęzieniem φ200 / 50N i 1 PN-EN-1505 z odgałęzieniem φ250 / 50N 31 Przewód wentylacyjny 400 x 500 / 800 z odsadzką PN-EN Kolano ze zmianą przekroju 500 x 400 / 2340 x 400 R = PN-EN Redukcja niesymetryczna 2340 x 400 / 2340 x 180 / PN-EN Strop nawiewny z przepływem laminarnym, typ LAM 1,4 / 2, x 1 Clima Tech 2400 x 400, z filtrami klasy H13 typ P5 na boku L, laminaryzator, króćce pomiarowe. L = 2400 m 3 /h dla początkowych oporów filtra 135 Pa 35 Przewód spiro φ250 / PN-EN Przewód elastyczny aluminiowy [laminat aluminium/poliester] izolowany 1 termicznie gr. 25 mm φ250 / Nawiewnik sufitowy z filtrem klasy H13, 589x589x280, 1 Clima Tech typ NF V / 5 / BN / T / W / 0 / 0 / 1/ m 3 /h dla początkowych oporów filtra 135 Pa 38 Przewód spiro φ200 / PN-EN Przewód elastyczny aluminiowy [laminat aluminium/poliester] izolowany 1 termicznie gr. 25 mm φ200 / Nawiewnik sufitowy z filtrem klasy H13, 419x419x280, 1 Clima Tech typ NF V / 3 / BN / C / W / 0 / 0 / 1/ m 3 /h dla początkowych oporów filtra 135 Pa 41 Przewód wentylacyjny 500 x 400 / 250P 1 PN-EN Kolano 500 x 400 R = PN-EN-1505 adres g.rzepecki@atrio-architekci.pl tel.: , kom #

13 42A Przewód wentylacyjny 500 x 400 / PN-EN Przewód wentylacyjny 500 x 400 / 800 z odsadzką 70mm 1 PN-EN Przewód wentylacyjny 500 x 400 / 8000 z odgałęzieniem φ250 / 50N 1 PN-EN Przewód wentylacyjny 400 x 500 / 1000 z odsadzką PN-EN Kolano ze zmianą przekroju 500 x 400 / 2340 x 400 R = PN-EN Redukcja niesymetryczna 2340 x 400 / 2340 x 180 / PN-EN Strop nawiewny z przepływem laminarnym, typ LAM 1,4 / 2, x 1 Clima Tech 2400 x 400, z filtrami klasy H13 typ P5 na boku L, laminaryzator, króćce pomiarowe. L = 2400 m 3 /h dla początkowych oporów filtra 135 Pa 49 Kolano φ R =d 2 PN-EN Przewód spiro φ250 / 300P 1 PN-EN Przewód spiro φ250 / PN-EN Kolano φ R =d 1 PN-EN Przewód spiro φ250 / PN-EN Trójnik φ250 / φ250 1 PN-EN Mufa φ250 1 PN-EN Redukcja φ250 / φ200 1 PN-EN Przewód spiro φ200 / PN-EN Nawiewnik sufitowy z filtrem klasy H13, 589x589x390, 2 Clima Tech typ NF V / 5 / BO / T / W / 0 / 0 / 1/ m 3 /h dla początkowych oporów filtra 135 Pa 59 Nawiewnik sufitowy z filtrem klasy H13, 419x419x390, typ NF V / 3 / BO / C / W / 0 / 0 / 1/ m 3 /h dla początkowych oporów filtra 135 Pa 1 Clima Tech adres g.rzepecki@atrio-architekci.pl tel.: , kom #

14 Lista części instalacji KN5 uwaga: kształtki nr 5 do 72 wykonane w klasie szczelności B [m.in. kształtki o przekroju okrągłym z uszczelkami gumowymi]. 1 Centrala klimatyzacyjna nawiewno-wywiewna w wykonaniu 1 GEA higienicznym, z płynną regulacją wydajności, stojąca, jedna nad drugą, CAIRplus , strona obsługowa z lewej strony [dla nawiewu] KLIMATYZACJA lub składająca się z sekcji: Centrala nawiewna: - wlot - przekrój 100%, strona czołowa, - filtr F5, - odzysk ciepła wymiennik glikolowy; Lz = 6600 m3/h; tpz = - 18 O C; Lw = 6300 m3/h tpw = +25 O C/50% - nagrzewnica wodna; woda 80/60 O C; tp1 = [t odzysku - 3] O C, tp2 = +11 O C, - tłumik na ssaniu wentylatora, L=1200 mm, - wentylator; L N = 6600 m3/h; dp EXT = [ opory centrali strefowej] Pa; - tłumik na tłoczeniu wentylatora, L=1200 mm, - filtr F9, - wylot - przekrój 100%, strona czołowa Centrala wywiewna: - wlot - przekrój pełny, strona czołowa, - filtr F5, - tłumik na ssaniu wentylatora, L=1200 mm, - wentylator; L W = 6500 m3/h; dp EXT = 400 Pa, - tłumik na tłoczeniu wentylatora, L=1200 mm. - odzysk ciepła wymiennik glikolowy, - wylot - przekrój 50%, strona górna. SFP = max. 2,5 / 1,3 kw/m 3,s Prędkość przepływu powietrza N/W = 1,49/1,47 m/s Wyposażenie dodatkowe: - blok odzysku ciepła wyposażony w układ pompowo regulacyjny [pompa obiegowa, zawór regulacyjny 2-drogowy, naczynie wzbiorcze], - komplet automatyki zgodny z wytycznymi AKP 2 Centrala klimatyzacyjna strefowa szt.2 w wykonaniu higienicznym, stojąca, jedna nad drugą, CAIRplus , strona obsługowa z lewej strony, każda składająca się z sekcji - wlot - przekrój 100%, strona czołowa L N = 3300 m3/h; - chłodnica; glikol etylenowy 35%; 6/12 O C; tp1 = 32 O C/40 %; tp2 = 15 O C, - nagrzewnica wodna; woda 60/40 O C; t P1 = 11 O C, t P2 = +26,5 O C, - nawilżanie parowe, 41 kg/h, - wylot - przekrój 100%, strona czołowa. Prędkość przepływu powietrza 1,49 + 1,49 m/s 3 Elektryczna wytwornica pary z ciągłą regulacją wydajności HYGROMATIK HY045-C-AA00, G=42 kg/h, N= 33,8 kw, 3x400V wyposażenie: - lanca parowa φ szt.2, - wąż parowy DN40 L = 13 m - wąż kondensatu DN12 L = 5 m 1 GEA KLIMATYZACJA lub 2 GEA KLIMATYZACJA lub 4 Przewód wentylacyjny 1220 x 900 / 500, wlot zabezpieczyć siatką o 1 PN-EN-1505 oczkach 10x10mm 5 Trójnik portki 1220 x 900 / 900 x 580 / x 580 / Wg rys. 6 Redukcja symetryczna 580 x 900 / 300 x 400 / PN-EN Przewód wentylacyjny 300 x 400 / PN-EN-1505 adres g.rzepecki@atrio-architekci.pl tel.: , kom #

15 8 Regulator stałej wydajności powietrza typ TVJ / 400 x 300 / BCO / E.. / m3/h 2 TROX lub 9 Przewód wentylacyjny 300 x 400 / PN-EN Redukcja symetryczna 300 x 400 / 600 x 600 / 600 z otworem 2 PN-EN-1505 rewizyjnym 200 x Tłumik akustyczny płytowy typ TKF-MB x 600 / 1750, 24 2 FRAPOL db/250 Hz 12 Kolano ze zmiana przekroju 600 x 600 / 400 x 600 R =100 1 PN-EN Redukcja symetryczna 400 x 600 / 400 x 500 / PN-EN Kolano 400 x 500 R = PN-EN Przewód wentylacyjny 400 x 500 / 2450P z otworem rewizyjnym 200 x 1 PN-EN Redukcja niesymetryczna 600 x 600 / 500 x 400 / Wg rys. 17 Kolano 500 x 400 R = PN-EN Przewód wentylacyjny 500 x 400 / 1400P 1 PN-EN Kolano 400 x 500 R = PN-EN Przewód wentylacyjny 500 x 400 / PN-EN Kolano 500 x 400 R = PN-EN Przewód wentylacyjny 500 x 400 / 3400P z otworem rewizyjnym 200 x 1 PN-EN Kolano 500 x 400 R = PN-EN A Przewód wentylacyjny 500 x 400 / 950P 1 PN-EN Kolano x 400 R = PN-EN Przewód wentylacyjny 500 x 400 / 3800P 1 PN-EN Kolano x 400 R = PN-EN Przewód wentylacyjny 500 x 400 / 1000P 1 PN-EN Kolano 400 x 500 R = PN-EN Przewód wentylacyjny 500 x 400 / 6950P z otworem rewizyjnym 200 x 1 PN-EN Przewód wentylacyjny 400 x 500 / 1000P 1 PN-EN Kolano 400 x 500 R = PN-EN Redukcja niesymetryczna 400 x 500 / 500 x 400 / PN-EN Przewód wentylacyjny 500 x 400 / 6050P z otworem rewizyjnym 200 x 1 PN-EN Klapa p.poż typ LX-5G, EIS 120, L x H = 500 x Przewód wentylacyjny 400 x 500 / 150P 1 PN-EN Kolano 400 x 500 R = PN-EN Kolano 500 x 400 R = PN-EN Przewód wentylacyjny 500 x 400 / PN-EN Redukcja niesymetryczna 500 x 400 / 600 x 300 / Wg rys 40 Przewód wentylacyjny 600 x 300 / 3600P 1 PN-EN Kolano 600 x 300 R = PN-EN Przewód wentylacyjny 600 x 300 / 2400 z odgałęzieniem φ250 / 50N i z 1 Wg rys. odgałęzieniem φ200 / 50N 43 Redukcja niesymetryczna 600 x 300 / 500 x 400 / PN-EN Przewód wentylacyjny 500 x 400 / 2300P 1 PN-EN Kolano 500 x 400 R = PN-EN Przewód wentylacyjny 500 x 400 / 550P 1 PN-EN Przewód wentylacyjny 400 x 500 / 1000 z odsadzką PN-EN Kolano ze zmianą przekroju 500 x 400 / 2340 x 400 R = PN-EN Redukcja niesymetryczna 2340 x 400 / 2340 x 180 / PN-EN-1505 adres g.rzepecki@atrio-architekci.pl tel.: , kom #

16 49 Strop nawiewny z przepływem laminarnym, typ LAM 1,4 / 2, x 1 Clima Tech 2400 x 400, z filtrami klasy H13 typ P5 na boku L, laminaryzator, króćce pomiarowe. L = 2400 m 3 /h dla początkowych oporów filtra 135 Pa 50 Przewód spiro φ200 / PN-EN Przewód elastyczny aluminiowy [laminat aluminium/poliester] izolowany 1 termicznie gr. 25 mm φ200 / Nawiewnik sufitowy z filtrem klasy H13, 419x419x390, 1 Clima Tech typ NF V / 3 / BO / C / W / 0 / 0 / 1/ m 3 /h dla początkowych oporów filtra 135 Pa 53 Przewód spiro φ250 / 50N 1 PN-EN Przewód elastyczny aluminiowy [laminat aluminium/poliester] izolowany 1 termicznie gr. 25 mm φ250 / Nawiewnik sufitowy z filtrem klasy H13, 589x589x390, 2 Clima Tech typ NF V / 5 / BO / T / W / 0 / 0 / 1/ m 3 /h dla początkowych oporów filtra 135 Pa 56 Kolano 400 x 500 R = PN-EN Przewód wentylacyjny 500 x 400 / 150P 1 PN-EN Klapa p.poż typ LX-5G, EIS 120, L x H = 500 x Przewód wentylacyjny 500 x 400 / 650P 1 PN-EN Kolano 500 x 400 R = PN-EN Przewód wentylacyjny 500 x 400 / PN-EN Kolano 500 x 400 R = PN-EN Przewód wentylacyjny 500 x 400 / 6000P z odgałęzieniem φ250/50n i z 1 Wg rys. odgałęzieniem φ200/50n 64 Kolano 500 x 400 R = PN-EN Przewód wentylacyjny 500 x 400 / 600P 1 PN-EN Przewód wentylacyjny 400 x 500 / 1000 z odsadzką PN-EN Kolano ze zmianą przekroju 500 x 400 / 2340 x 400 R = PN-EN Redukcja niesymetryczna 2340 x 400 / 2340 x 180 / PN-EN Strop nawiewny z przepływem laminarnym, typ LAM 1,4 / 2, x 1 Clima Tech 2400 x 400, z filtrami klasy H13 typ P5 na boku L, laminaryzator, króćce pomiarowe. L = 2400 m 3 /h dla początkowych oporów filtra 135 Pa 70 Przewód spiro φ250 / Nawiewnik sufitowy z filtrem klasy H13, 589x589x390, 1 Clima Tech typ NF V / 5 / BO / T / W / 0 / 0 / 1/ m 3 /h dla początkowych oporów filtra 135 Pa 72 Przewód spiro φ200 / PN-EN Nawiewnik sufitowy z filtrem klasy H13, 419x419x390, typ NF V / 3 / BO / C / W / 0 / 0 / 1/ m 3 /h dla początkowych oporów filtra 135 Pa 2 Clima Tech adres g.rzepecki@atrio-architekci.pl tel.: , kom #

17 Lista części instalacji KN6 uwaga: kształtki nr 4 do 28 wykonane w klasie szczelności B [m.in. kształtki o przekroju okrągłym z uszczelkami gumowymi]. 1 Centrala klimatyzacyjna nawiewno-wywiewna w wykonaniu 1 GEA higienicznym, z płynną regulacją wydajności, stojąca, jedna nad drugą, CAIRplus , strona obsługowa z prawej strony [dla nawiewu] KLIMATYZACJA lub składająca się z sekcji: Centrala nawiewna: - wlot - przekrój 100%, strona czołowa, - filtr F5, - odzysk ciepła wymiennik glikolowy; Lz = 3400 m3/h; tpz = - 18 O C; Lw = 3100 m3/h tpw = +25 O C/50% - nagrzewnica wodna; woda 80/60 O C; tp1 = [t odzysku - 3] O C, tp2 = +11 O C, - chłodnica; glikol etylenowy 35%; 6/12 O C; tp1 = 32 O C/40 %; tp2 = 15 O C, - nagrzewnica wodna; woda 60/40 O C; t P1 = 11 O C, t P2 = +26,5 O C, - tłumik na ssaniu wentylatora, L=1200 mm, - wentylator; L N = 3400 m3/h; dp EXT = 1000 Pa, - tłumik na tłoczeniu wentylatora, L=1200 mm, - filtr F9, - nawilżanie parowe z elektryczną wytwornicą pary, 43 kg/h, - wylot - przekrój 100%, strona czołowa Centrala wywiewna: - wlot - przekrój 100%, strona czołowa, - filtr F5, - tłumik na ssaniu wentylatora, L=1200 mm, - wentylator; L W = 3300 m3/h; dp EXT = 400 Pa, - tłumik na tłoczeniu wentylatora, L=1200 mm. - odzysk ciepła wymiennik glikolowy, - wylot - przekrój 50%, strona górna. SFP = max. 2,5 / 1,3 kw/m 3,s Prędkość przepływu powietrza N/W = 1,54/1,49 m/s Wyposażenie dodatkowe: - blok odzysku ciepła wyposażony w układ pompowo regulacyjny [pompa obiegowa, zawór regulacyjny 2-drogowy, naczynie wzbiorcze], - komplet automatyki zgodny z wytycznymi AKP 2 Elektryczna wytwornica pary z ciągłą regulacją wydajności HYGROMATIK HY045-C-AA00, G=42 kg/h, N= 33,8 kw, 3x400V wyposażenie: - lanca parowa φ szt.2, - wąż parowy DN40 L = 6 m - wąż kondensatu DN12 L = 1 m 1 GEA KLIMATYZACJA lub 3 Przewód wentylacyjny 580 x 900 / 150, wlot zabezpieczyć siatką o 1 PN-EN-1505 oczkach 10x10mm 4 Redukcja niesymetryczna 580 x 900 / 400 x 600 / Wg rys. 5 Przewód wentylacyjny 400 x 600 / PN-EN Kolano 400 x 600 R = PN-EN Kolano ze zmianą przekroju 400 x 600 / 600 x 600 R = PN-EN Tłumik akustyczny płytowy typ TKF-MB x 600 / 1750, 24 db/250 Hz 1 FRAPOL lub 9 Kolano ze zmianą przekroju 600 x 600 / 500 x 600 R = PN-EN Kolano ze zmianą przekroju 600 x 500 / 400 x 500 R = PN-EN Przewód wentylacyjny 500 x 400 / 1600P z otworem rewizyjnym 200 x PN-EN-1505 adres g.rzepecki@atrio-architekci.pl tel.: , kom #

18 12 Kolano 400 x 500 R = PN-EN Przewód wentylacyjny 500 x 400 / 1800P z otworem rewizyjnym 200 x 1 PN-EN Klapa p.poż typ LX-5G, EIS 120, L x H = 500 x 400 lub pojedynczy wskaźnik krańcowy 1WKKP. 14A Kanał wentylacyjny 500 x 400 / 150P 1 PN-EN Kolano 400 x 500 R = PN-EN Kanał wentylacyjny 500 x 400 / 3300P 1 PN-EN Kolano 500 x 400 R = PN-EN Przewód wentylacyjny 500 x 400 / 3850 z odgałęzieniem φ200/50n i z 1 PN-EN-1505 odgałęzieniem φ250/50n 19 Przewód wentylacyjny 400 x 500 / 950 z odsadzką 190mm 1 PN-EN Przewód wentylacyjny 500 x 400 / 1200P 1 PN-EN Kolano ze zmianą przekroju 500 x 400 / 2340 x 400 R = PN-EN Redukcja niesymetryczna 2340 x 400 / 2340 x 180 / PN-EN Strop nawiewny z przepływem laminarnym, typ LAM 1,4 / 2, x 2400 x 400, z filtrami klasy H13 typ P5 na boku L, laminaryzator, króćce pomiarowe. L = 2400 m 3 /h dla początkowych oporów filtra 135 Pa 1 Clima Tech lub 24 Przewód spiro φ200 / PN-EN Przewód elastyczny aluminiowy [laminat aluminium/poliester] izolowany 1 termicznie gr. 25 mm φ200 / Nawiewnik sufitowy z filtrem klasy H13, 419x419x390, typ NF V / 3 / BO / C / W / 0 / 0 / 1/ m 3 /h dla początkowych oporów filtra 135 Pa 1 Clima Tech lub 27 Przewód spiro φ250 / PN-EN Przewód elastyczny aluminiowy [laminat aluminium/poliester] izolowany 1 termicznie gr. 25 mm φ250 / Nawiewnik sufitowy z filtrem klasy H13, 589x589x390, typ NF V / 5 / BO / T / W / 0 / 0 / 1/ m 3 /h dla początkowych oporów filtra 135 Pa 1 Clima Tech lub adres g.rzepecki@atrio-architekci.pl tel.: , kom #

19 Lista części instalacji KN7 uwaga: kształtki nr 4 do 28 wykonane w klasie szczelności B [m.in. kształtki o przekroju okrągłym z uszczelkami gumowymi]. 1 Centrala klimatyzacyjna nawiewno-wywiewna w wykonaniu 1 GEA higienicznym, z płynną regulacją wydajności, stojąca, jedna nad drugą, CAIRplus , strona obsługowa z prawej strony [dla nawiewu] KLIMATYZACJA lub składająca się z sekcji: Centrala nawiewna: - wlot - przekrój 100%, strona czołowa, - filtr F5, - odzysk ciepła wymiennik glikolowy; Lz = 3400 m3/h; tpz = - 18 O C; Lw = 3100 m3/h tpw = +25 O C/50% - nagrzewnica wodna; woda 80/60 O C; tp1 = [t odzysku - 3] O C, tp2 = +11 O C, - chłodnica; glikol etylenowy 35%; 6/12 O C; tp1 = 32 O C/40 %; tp2 = 15 O C, - nagrzewnica wodna; woda 60/40 O C; t P1 = 11 O C, t P2 = +26,5 O C, - tłumik na ssaniu wentylatora, L=1200 mm, - wentylator; L N = 3400 m3/h; dp EXT = 1000 Pa, - tłumik na tłoczeniu wentylatora, L=1200 mm, - filtr F9, - nawilżanie parowe z elektryczną wytwornicą pary, 43 kg/h, - wylot - przekrój 100%, strona czołowa Centrala wywiewna: - wlot - przekrój 100%, strona czołowa, - filtr F5, - tłumik na ssaniu wentylatora, L=1200 mm, - wentylator; L W = 3300 m3/h; dp EXT = 400 Pa, - tłumik na tłoczeniu wentylatora, L=1200 mm. - odzysk ciepła wymiennik glikolowy, - wylot - przekrój 50%, strona górna. SFP = max. 2,5 / 1,3 kw/m 3,s Prędkość przepływu powietrza N/W = 1,54/1,49 m/s Wyposażenie dodatkowe: - blok odzysku ciepła wyposażony w układ pompowo regulacyjny [pompa obiegowa, zawór regulacyjny 2-drogowy, naczynie wzbiorcze], - komplet automatyki zgodny z wytycznymi AKP 2 Elektryczna wytwornica pary z ciągłą regulacją wydajności HYGROMATIK HY045-C-AA00, G=42 kg/h, N= 33,8 kw, 3x400V wyposażenie: - lanca parowa φ szt.2, - wąż parowy DN40 L = 6 m - wąż kondensatu DN12 L = 1 m 1 GEA KLIMATYZACJA lub 3 Przewód wentylacyjny 580 x 900 / 150, wlot zabezpieczyć siatką o 1 PN-EN-1505 oczkach 10x10mm 4 Redukcja niesymetryczna 580 x 900 / 450 x 900 / PN-EN Tłumik akustyczny płytowy typ TKF-MB-6431,5-900 x 450 / 1750, 24 1 FRAPOL db/250 Hz 6 Redukcja niesymetryczna 450 x 900 / 400 x 500 / Wg rys. 7 Kolano 400 x 500 R = PN-EN Przewód wentylacyjny 400 x 500 / 1000 z otworem rewizyjnym 200 x 1 PN-EN Kolano 500 x 400 R = PN-EN Przewód wentylacyjny 400 x 500 / 950P 1 PN-EN Kolano 500 x 400 R = PN-EN-1505 adres g.rzepecki@atrio-architekci.pl tel.: , kom #

20 12 Przewód wentylacyjny 500 x 400 / 6450P z otworem rewizyjnym 200 x 1 PN-EN Klapa p.poż typ LX-5G, EIS 120, L x H = 500 x Kolano 400 x 500 R = PN-EN Przewód wentylacyjny 500 x 400 / PN-EN Kolano 500 x 400 R = PN-EN Przewód wentylacyjny 500 x 400 / 1550P z odgałęzieniem φ200 / 50N 1 PN-EN Trójnik orłowy 500 x 400 / 200 x 400 / x 400 R = Wg rys. 19 Przewód wentylacyjny 500 x 400 / PN-EN Anulowano 21 Przewód wentylacyjny 500 x 400 / 2300P 1 PN-EN Kolano ze zmianą przekroju 500 x 400 / 2340 x 400 R = PN-EN Redukcja niesymetryczna 2340 x 400 / 2340 x 180 / Wg rys. 24 Strop nawiewny z przepływem laminarnym, typ LAM 1,4 / 2, x 1 Clima Tech 2400 x 400, z filtrami klasy H13 typ P5 na boku L, laminaryzator, króćce pomiarowe. L = 2400 m 3 /h dla początkowych oporów filtra 135 Pa 25 Przewód elastyczny aluminiowy [laminat aluminium/poliester] izolowany 1 termicznie gr. 25 mm φ200 / Nawiewnik sufitowy z filtrem klasy H13, 419x419x390, 1 Clima Tech typ NF V / 3 / BO / C / W / 0 / 0 / 1/ m 3 /h dla początkowych oporów filtra 135 Pa 27 Redukcja niesymetryczna 200 x 400 / φ250 / PN-EN Przewód spiro φ250 / PN-EN Przewód elastyczny aluminiowy [laminat aluminium/poliester] izolowany 1 termicznie gr. 25 mm φ250 / Nawiewnik sufitowy z filtrem klasy H13, 589x589x390, typ NF V / 5 / BO / T / W / 0 / 0 / 1/ m 3 /h dla początkowych oporów filtra 135 Pa 1 Clima Tech adres g.rzepecki@atrio-architekci.pl tel.: , kom #

21 Lista części instalacji KN8 uwaga: kształtki nr 5 do 143 wykonane w klasie szczelności B [m.in. kształtki o przekroju okrągłym z uszczelkami gumowymi]. 1 Centrala klimatyzacyjna nawiewno-wywiewna w wykonaniu 1 GEA higienicznym, z płynną regulacją wydajności, leżąca, jedna obok drugiej, CAIRplus , strona obsługowa z prawej strony [dla KLIMATYZACJA lub nawiewu] składająca się z sekcji: Centrala nawiewna: - wlot - przekrój 100%, strona czołowa, - filtr F5, - odzysk ciepła wymiennik glikolowy; Lz = m3/h; tpz = - 18 O C; Lw = m3/h, tpw = +25 O C/40%, - nagrzewnica wodna; woda 80/60 O C; tp1 = [t odzysku - 3] O C, tp2 = +11 O C, - chłodnica; glikol etylenowy 35%; 6/12 O C; tp1 = 32 O C/40 %; tp2 = 17 O C, - nagrzewnica wodna; woda 60/40 O C; t P1 = 11 O C, t P2 = +25 O C, - tłumik na ssaniu wentylatora, L=1200 mm, - wentylator; L N = m3/h; dp EXT = 1000 Pa; - tłumik na tłoczeniu wentylatora, L=1200 mm, - filtr F9, - nawilżanie parowe z elektryczną wytwornicą pary, 146 kg/h, - wylot - przekrój 100%, strona czołowa Centrala wywiewna: - wlot - przekrój 100%, strona czołowa, - filtr F5, - tłumik na ssaniu wentylatora, L=1200 mm, - wentylator; L W = m3/h; dp EXT = 450 Pa, - tłumik na tłoczeniu wentylatora, L=1200 mm. - odzysk ciepła wymiennik glikolowy, - wylot - przekrój 50%, strona górna. SFP = max. 2,5 / 1,3 kw/m 3,s Prędkość przepływu powietrza N/W = 1,82/1,62 m/s Wyposażenie dodatkowe: - blok odzysku ciepła wyposażony w układ pompowo regulacyjny [pompa obiegowa, zawór regulacyjny 2-drogowy, naczynie wzbiorcze], - komplet automatyki zgodny z wytycznymi AKP 3 Elektryczna wytwornica pary z ciągłą regulacją wydajności HYGROMATIK HY090-C-AA00, G=90 kg/h, N= 2x33,8 kw, 3x400V wyposażenie: - lanca parowa φ szt.4, - wąż parowy DN40 L =19 m - wąż kondensatu DN12 L = 7 m 3 Elektryczna wytwornica pary z ciągłą regulacją wydajności HYGROMATIK HY060-C-AA00, G=60 kg/h, N= 2x22,5 kw, 3x400V wyposażenie: - lanca parowa φ szt.2, - wąż parowy DN40 L = 9 m - wąż kondensatu DN12 L = 4 m 1 GEA KLIMATYZACJA lub 1 GEA KLIMATYZACJA lub 4 Przewód wentylacyjny 1540 x 1540 / 150, wlot zabezpieczyć siatką o 1 PN-EN-1505 oczkach 10x10mm 5 Redukcja niesymetryczna 1540 x 1540 / 1500 x1200 / Wg rys 6 Tłumik akustyczny płytowy typ TKF-MB x 1500 / 2000, 27 db/250 Hz 1 FRAPOL lub równoważny adres g.rzepecki@atrio-architekci.pl tel.: , kom #
