1 PROJEKT BUDOWLANO-WYKONAWCZY TOM IV Przebudowa pionów instalacji wodociągowej p.poż. w obrębie klatek schodowych INWESTYCJA : DOSTOSOWANIE BUDYNKU C.I.S DO WYMOGÓW OCHRONY PRZECIWPOŻAROWEJ Wydzielenie pożarowe i oddymianie klatek schodowych w budynku C.I.S Radom, ul. Planty 39/45, dz. nr ewid. 87/30 INWESTOR : CENTRUM INFORMATYKI STATYSTYCZNEJ Warszawa, al. Niepodległości 208 PROJEKTANT INST. SANITARNYCH: mgr inż. Marek Lis upr. bud. nr UAN-II-K-8386/114/84 SPRAWDZAJĄCY INST. SANITARNYCH: mgr inż. Małgorzata Świtkiewicz upr. bud. nr GP-III-7342/8/93 lipiec 2015 r.

I.S. 26-600 Radom, ul. Planty 39/45, dz. nr ewid. 87/30 INWESTOR : CENTRUM INFORMATYKI STATYSTYCZNEJ 00-925 Warszawa, al.

2 OŚWIADCZENIE: Zgodnie z art. 20 ust. 4 Prawa budowlanego (Dz. U. Nr 207 z 2003 r. poz z późniejszymi zmianami) oświadczam jako projektant / sprawdzający, że projekt budowlano-wykonawczy INWESTYCJA : DOSTOSOWANIE BUDYNKU CIS DO WYMOGÓW OCHRONY PRZECIWPOŻAROWEJ Przebudowa pionów instalacji wodociągowej p.poż. w obrębie klatek schodowych w budynku C.I.S., Radom, ul. Planty 39/45, dz. nr ewid. 87/30 INWESTOR : CENTRUM INFORMATYKI STATYSTYCZNEJ Warszawa, al. Niepodległości 208 sporządzono zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. PROJEKTANT INST. SANITARNYCH mgr inż. Marek Lis upr. bud. nr UAN-II-K-8386/114/84 SPRAWDZAJĄCY INST. SANITARNYCH mgr inż. Małgorzata Świtkiewicz upr. bud. nr GP-III-7342/8/93 2

Przebudowa pionów instalacji wodociągowej p.poż. w obrębie klatek schodowych w budynku C.I.S., 26-600 Radom, ul. Planty 39/45, dz. nr ewid.

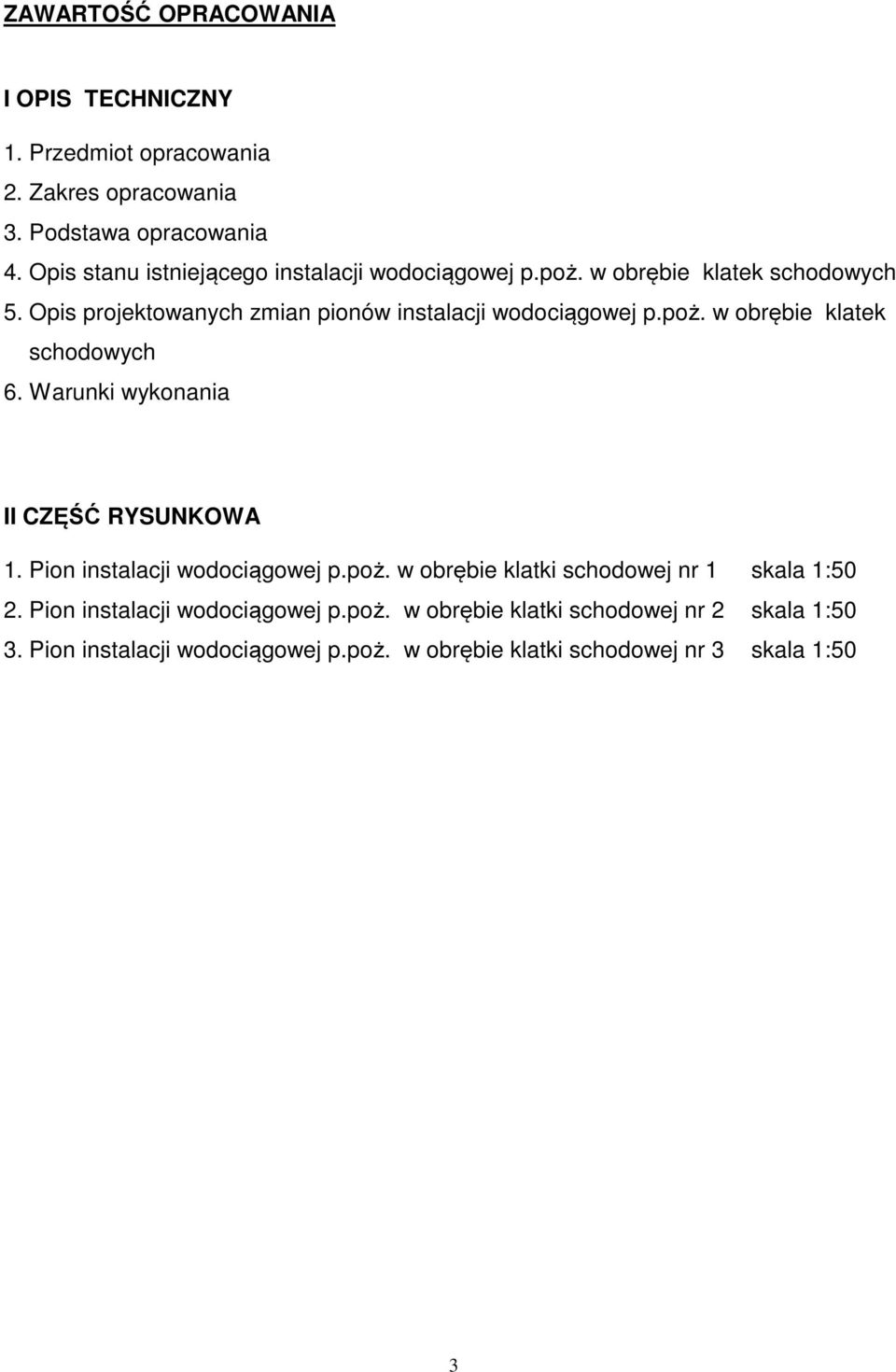

3 ZAWARTOŚĆ OPRACOWANIA I OPIS TECHNICZNY 1. Przedmiot opracowania 2. Zakres opracowania 3. Podstawa opracowania 4. Opis stanu istniejącego instalacji wodociągowej p.poż. w obrębie klatek schodowych 5. Opis projektowanych zmian pionów instalacji wodociągowej p.poż. w obrębie klatek schodowych 6. Warunki wykonania II CZĘŚĆ RYSUNKOWA 1. Pion instalacji wodociągowej p.poż. w obrębie klatki schodowej nr 1 skala 1:50 2. Pion instalacji wodociągowej p.poż. w obrębie klatki schodowej nr 2 skala 1:50 3. Pion instalacji wodociągowej p.poż. w obrębie klatki schodowej nr 3 skala 1:50 3

poż. w obrębie klatek schodowych 6. Warunki wykonania II CZĘŚĆ RYSUNKOWA 1. Pion instalacji wodociągowej p.poż. w obrębie klatki schodowej nr 1 skala 1:50 2.

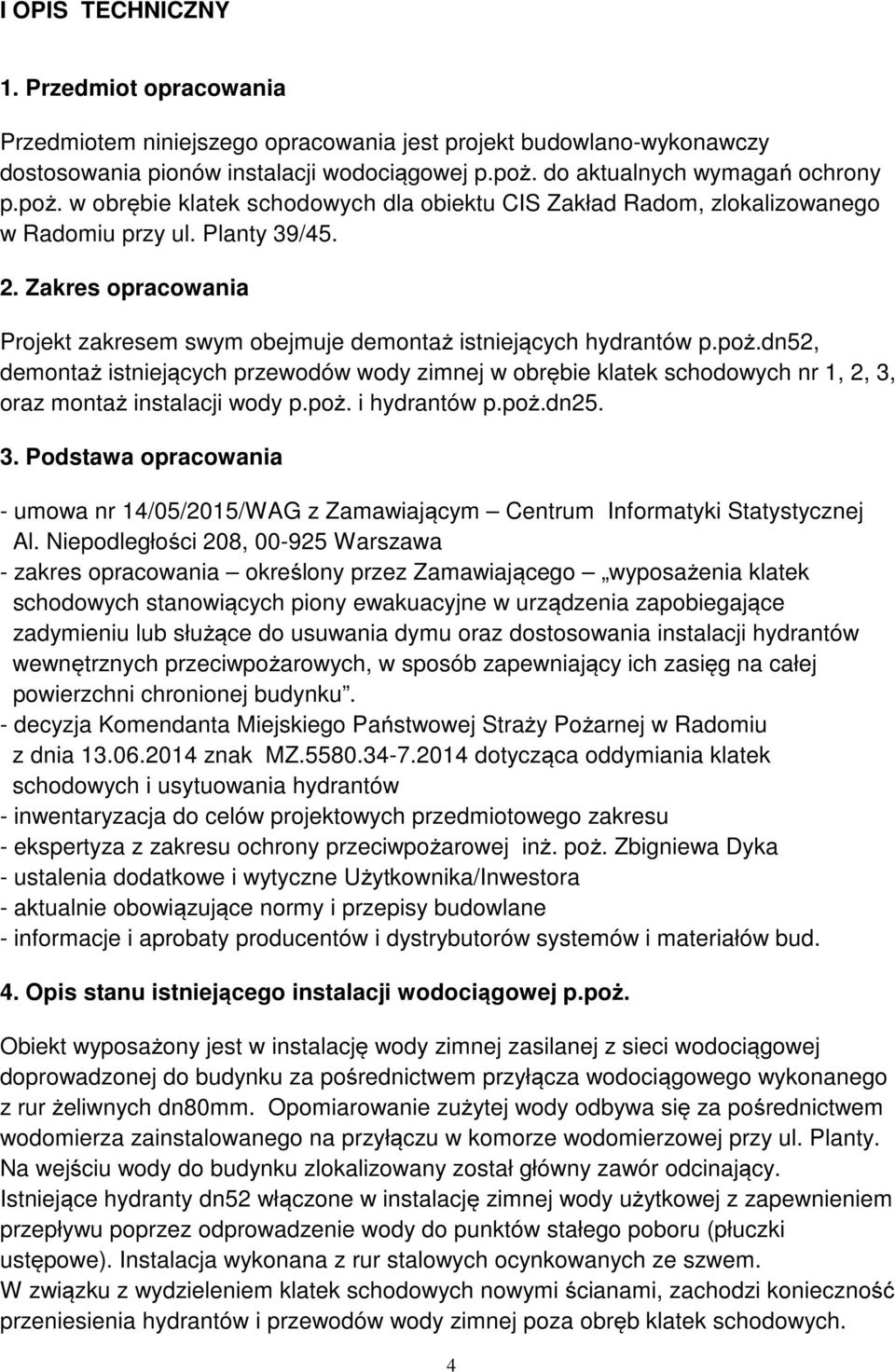

4 I OPIS TECHNICZNY 1. Przedmiot opracowania Przedmiotem niniejszego opracowania jest projekt budowlano-wykonawczy dostosowania pionów instalacji wodociągowej p.poż. do aktualnych wymagań ochrony p.poż. w obrębie klatek schodowych dla obiektu CIS Zakład Radom, zlokalizowanego w Radomiu przy ul. Planty 39/ Zakres opracowania Projekt zakresem swym obejmuje demontaż istniejących hydrantów p.poż.dn52, demontaż istniejących przewodów wody zimnej w obrębie klatek schodowych nr 1, 2, 3, oraz montaż instalacji wody p.poż. i hydrantów p.poż.dn Podstawa opracowania - umowa nr 14/05/2015/WAG z Zamawiającym Centrum Informatyki Statystycznej Al. Niepodległości 208, Warszawa - zakres opracowania określony przez Zamawiającego wyposażenia klatek schodowych stanowiących piony ewakuacyjne w urządzenia zapobiegające zadymieniu lub służące do usuwania dymu oraz dostosowania instalacji hydrantów wewnętrznych przeciwpożarowych, w sposób zapewniający ich zasięg na całej powierzchni chronionej budynku. - decyzja Komendanta Miejskiego Państwowej Straży Pożarnej w Radomiu z dnia znak MZ dotycząca oddymiania klatek schodowych i usytuowania hydrantów - inwentaryzacja do celów projektowych przedmiotowego zakresu - ekspertyza z zakresu ochrony przeciwpożarowej inż. poż. Zbigniewa Dyka - ustalenia dodatkowe i wytyczne Użytkownika/Inwestora - aktualnie obowiązujące normy i przepisy budowlane - informacje i aprobaty producentów i dystrybutorów systemów i materiałów bud. 4. Opis stanu istniejącego instalacji wodociągowej p.poż. Obiekt wyposażony jest w instalację wody zimnej zasilanej z sieci wodociągowej doprowadzonej do budynku za pośrednictwem przyłącza wodociągowego wykonanego z rur żeliwnych dn80mm. Opomiarowanie zużytej wody odbywa się za pośrednictwem wodomierza zainstalowanego na przyłączu w komorze wodomierzowej przy ul. Planty. Na wejściu wody do budynku zlokalizowany został główny zawór odcinający. Istniejące hydranty dn52 włączone w instalację zimnej wody użytkowej z zapewnieniem przepływu poprzez odprowadzenie wody do punktów stałego poboru (płuczki ustępowe). Instalacja wykonana z rur stalowych ocynkowanych ze szwem. W związku z wydzieleniem klatek schodowych nowymi ścianami, zachodzi konieczność przeniesienia hydrantów i przewodów wody zimnej poza obręb klatek schodowych. 4

Zakres opracowania Projekt zakresem swym obejmuje demontaż istniejących hydrantów p.poż.

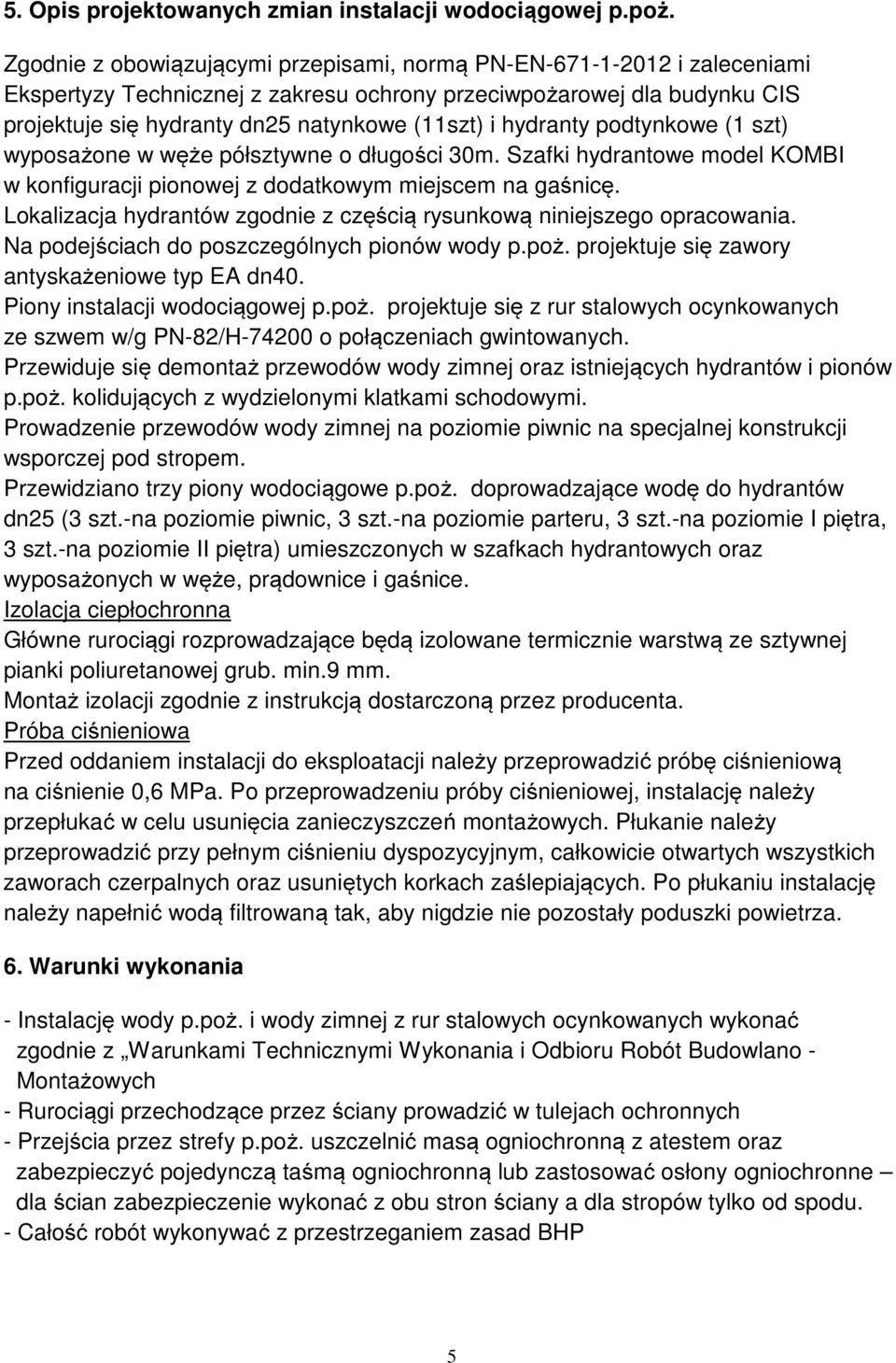

5 5. Opis projektowanych zmian instalacji wodociągowej p.poż. Zgodnie z obowiązującymi przepisami, normą PN-EN i zaleceniami Ekspertyzy Technicznej z zakresu ochrony przeciwpożarowej dla budynku CIS projektuje się hydranty dn25 natynkowe (11szt) i hydranty podtynkowe (1 szt) wyposażone w węże półsztywne o długości 30m. Szafki hydrantowe model KOMBI w konfiguracji pionowej z dodatkowym miejscem na gaśnicę. Lokalizacja hydrantów zgodnie z częścią rysunkową niniejszego opracowania. Na podejściach do poszczególnych pionów wody p.poż. projektuje się zawory antyskażeniowe typ EA dn40. Piony instalacji wodociągowej p.poż. projektuje się z rur stalowych ocynkowanych ze szwem w/g PN-82/H o połączeniach gwintowanych. Przewiduje się demontaż przewodów wody zimnej oraz istniejących hydrantów i pionów p.poż. kolidujących z wydzielonymi klatkami schodowymi. Prowadzenie przewodów wody zimnej na poziomie piwnic na specjalnej konstrukcji wsporczej pod stropem. Przewidziano trzy piony wodociągowe p.poż. doprowadzające wodę do hydrantów dn25 (3 szt.-na poziomie piwnic, 3 szt.-na poziomie parteru, 3 szt.-na poziomie I piętra, 3 szt.-na poziomie II piętra) umieszczonych w szafkach hydrantowych oraz wyposażonych w węże, prądownice i gaśnice. Izolacja ciepłochronna Główne rurociągi rozprowadzające będą izolowane termicznie warstwą ze sztywnej pianki poliuretanowej grub. min.9 mm. Montaż izolacji zgodnie z instrukcją dostarczoną przez producenta. Próba ciśnieniowa Przed oddaniem instalacji do eksploatacji należy przeprowadzić próbę ciśnieniową na ciśnienie 0,6 MPa. Po przeprowadzeniu próby ciśnieniowej, instalację należy przepłukać w celu usunięcia zanieczyszczeń montażowych. Płukanie należy przeprowadzić przy pełnym ciśnieniu dyspozycyjnym, całkowicie otwartych wszystkich zaworach czerpalnych oraz usuniętych korkach zaślepiających. Po płukaniu instalację należy napełnić wodą filtrowaną tak, aby nigdzie nie pozostały poduszki powietrza. 6. Warunki wykonania - Instalację wody p.poż. i wody zimnej z rur stalowych ocynkowanych wykonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano - Montażowych - Rurociągi przechodzące przez ściany prowadzić w tulejach ochronnych - Przejścia przez strefy p.poż. uszczelnić masą ogniochronną z atestem oraz zabezpieczyć pojedynczą taśmą ogniochronną lub zastosować osłony ogniochronne dla ścian zabezpieczenie wykonać z obu stron ściany a dla stropów tylko od spodu. - Całość robót wykonywać z przestrzeganiem zasad BHP 5

hydranty podtynkowe (1 szt) wyposażone w węże półsztywne o długości 30m. Szafki hydrantowe model KOMBI w konfiguracji pionowej z dodatkowym miejscem na gaśnicę.
