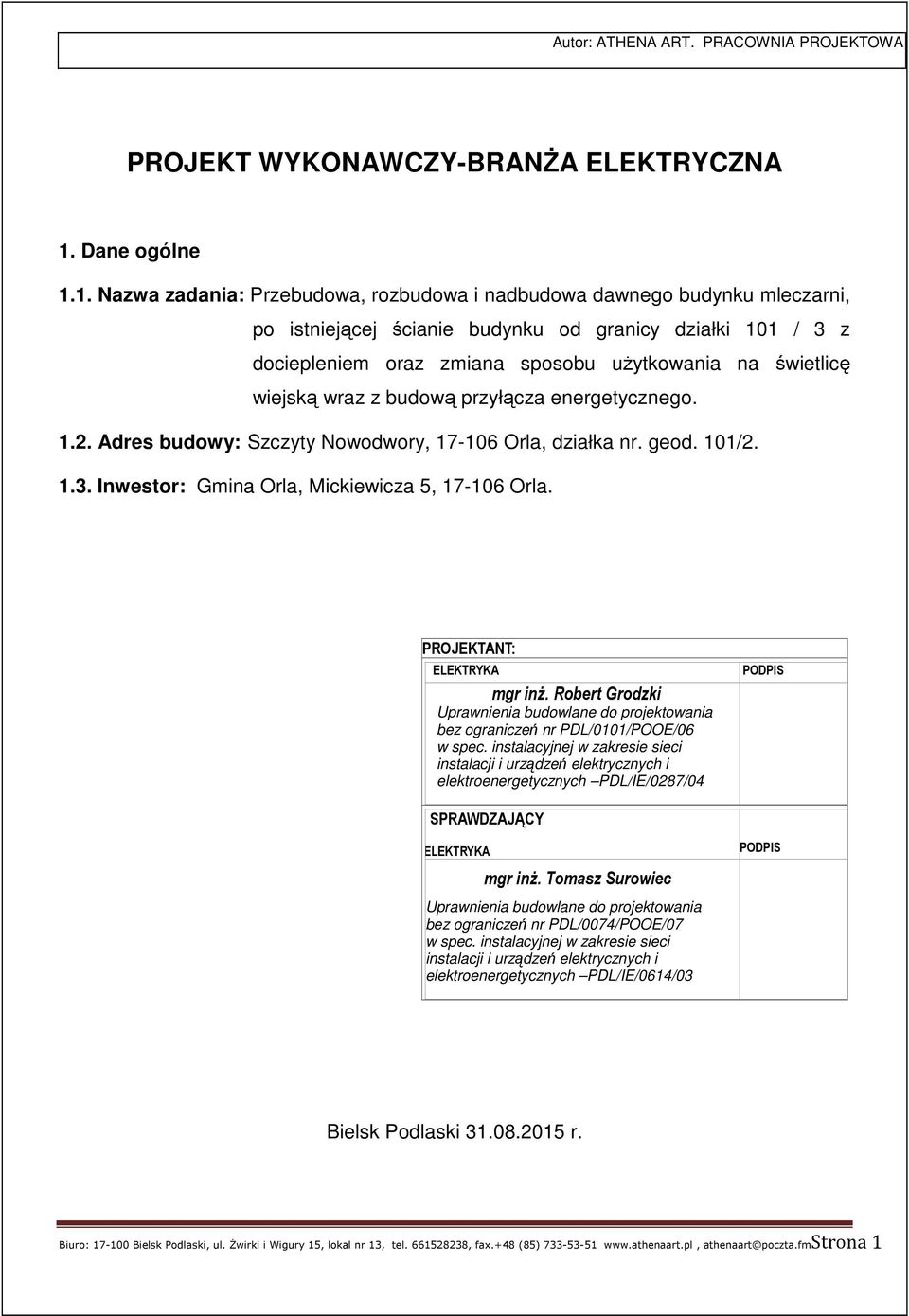

1 Autor: ATHENA ART. PRACOWNIA PROJEKTOWA PROJEKT WYKONAWCZY-BRANŻA ELEKTRYCZNA 1. Dane ogólne 1.1. Nazwa zadania: Przebudowa, rozbudowa i nadbudowa dawnego budynku mleczarni, po istniejącej ścianie budynku od granicy działki 101 / 3 z dociepleniem oraz zmiana sposobu użytkowania na świetlicę wiejską wraz z budową przyłącza energetycznego Adres budowy: Szczyty Nowodwory, Orla, działka nr. geod. 101/ Inwestor: Gmina Orla, Mickiewicza 5, Orla. PROJEKTANT: ELEKTRYKA mgr inż. Robert Grodzki Uprawnienia budowlane do projektowania bez ograniczeń nr PDL/0101/POOE/06 w spec. instalacyjnej w zakresie sieci instalacji i urządzeń elektrycznych i elektroenergetycznych PDL/IE/0287/04 PODPIS SPRAWDZAJĄCY ELEKTRYKA PODPIS mgr inż. Tomasz Surowiec Uprawnienia budowlane do projektowania bez ograniczeń nr PDL/0074/POOE/07 w spec. instalacyjnej w zakresie sieci instalacji i urządzeń elektrycznych i elektroenergetycznych PDL/IE/0614/03 Bielsk Podlaski r. Biuro: Bielsk Podlaski, ul. Żwirki i Wigury 15, lokal nr 13, tel , fax.+48 (85) athenaart@poczta.fmstrona 1

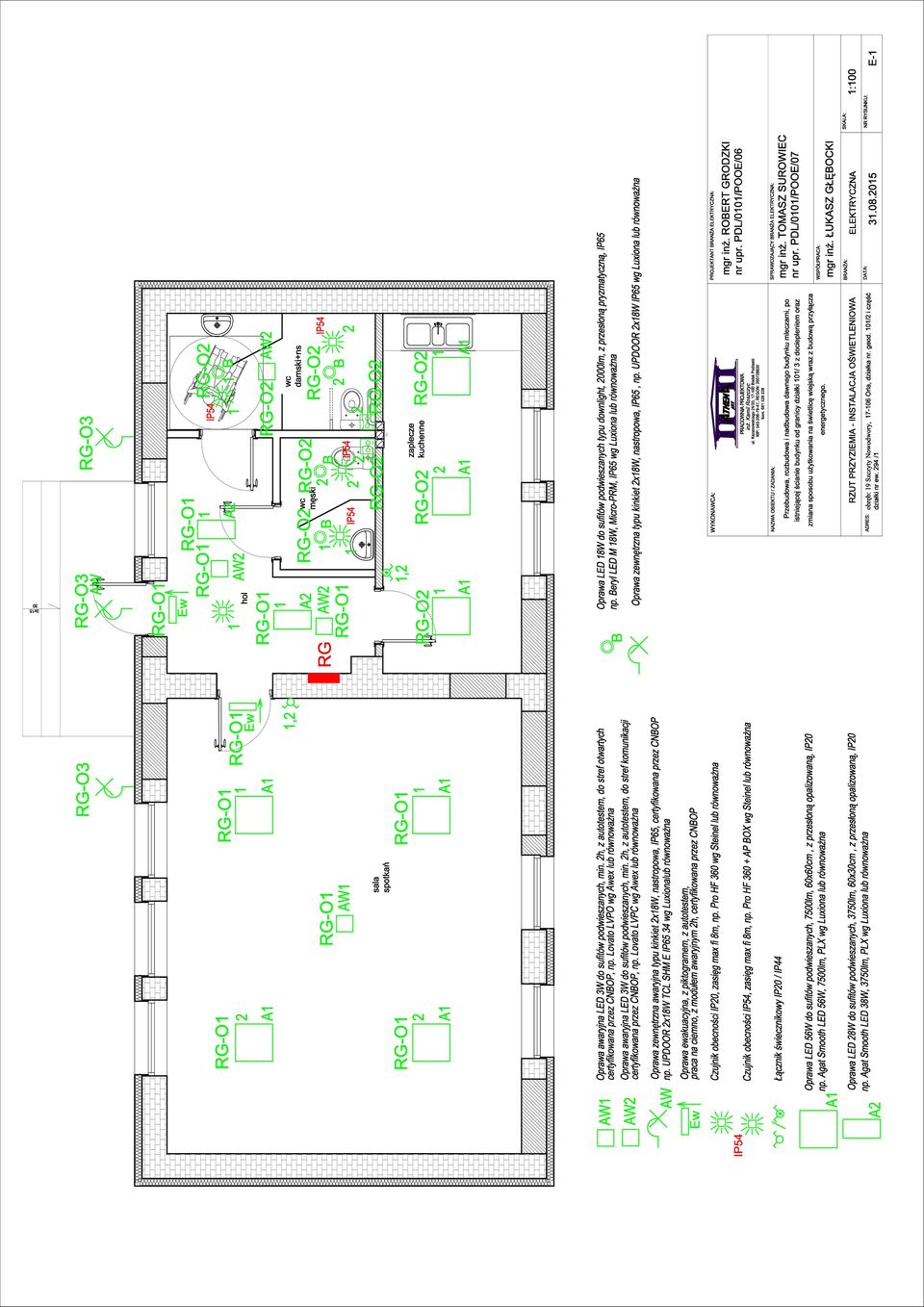

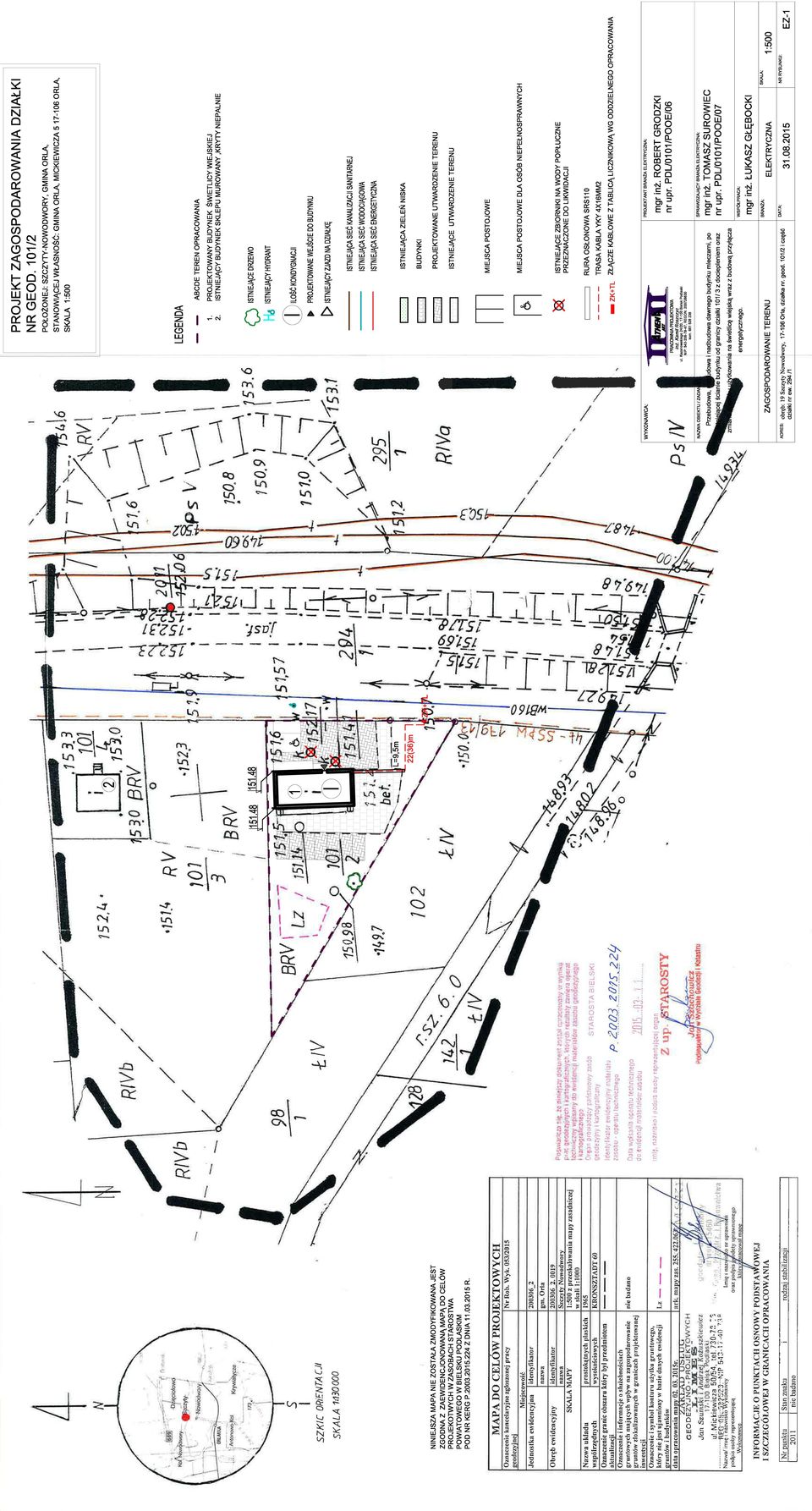

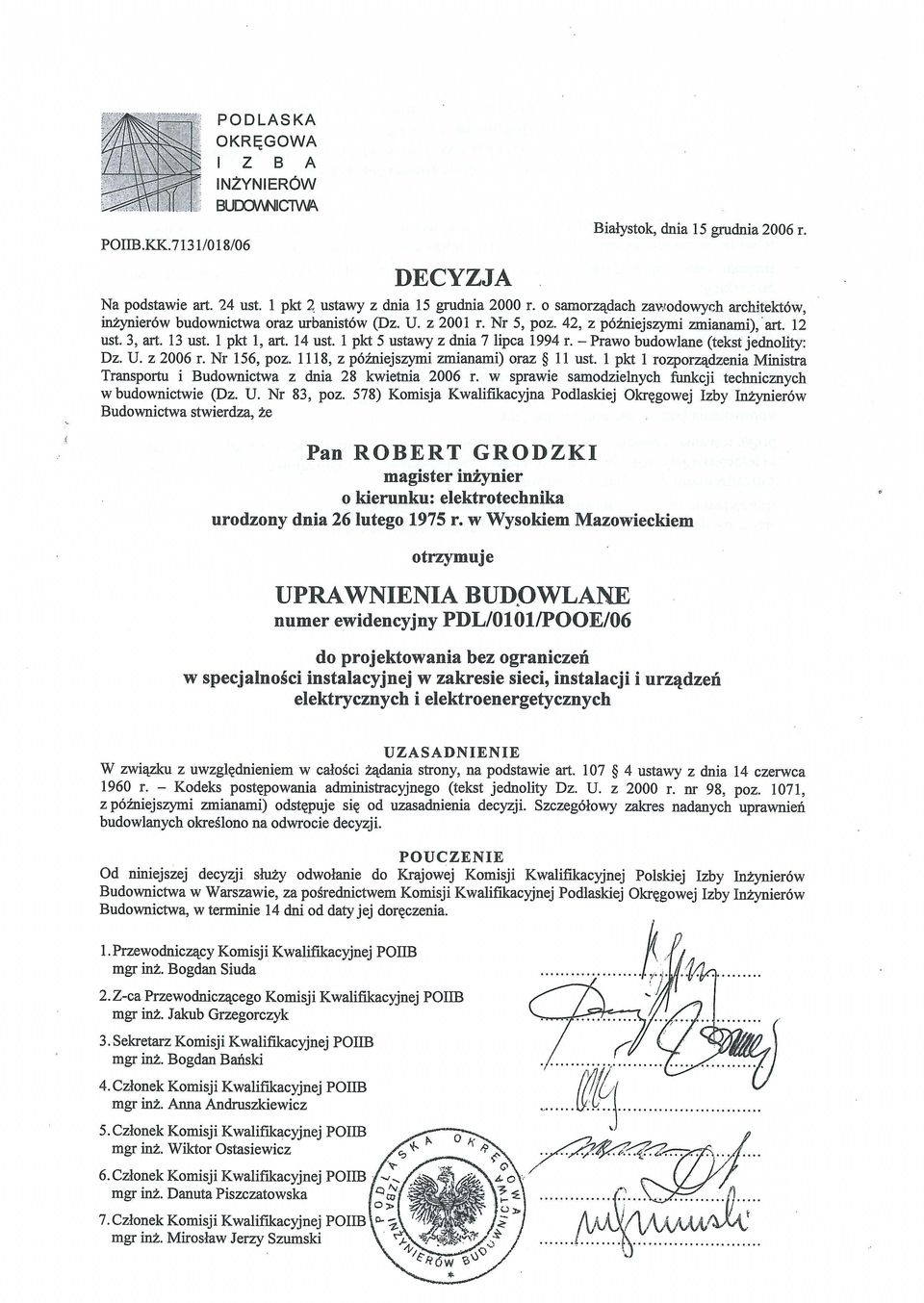

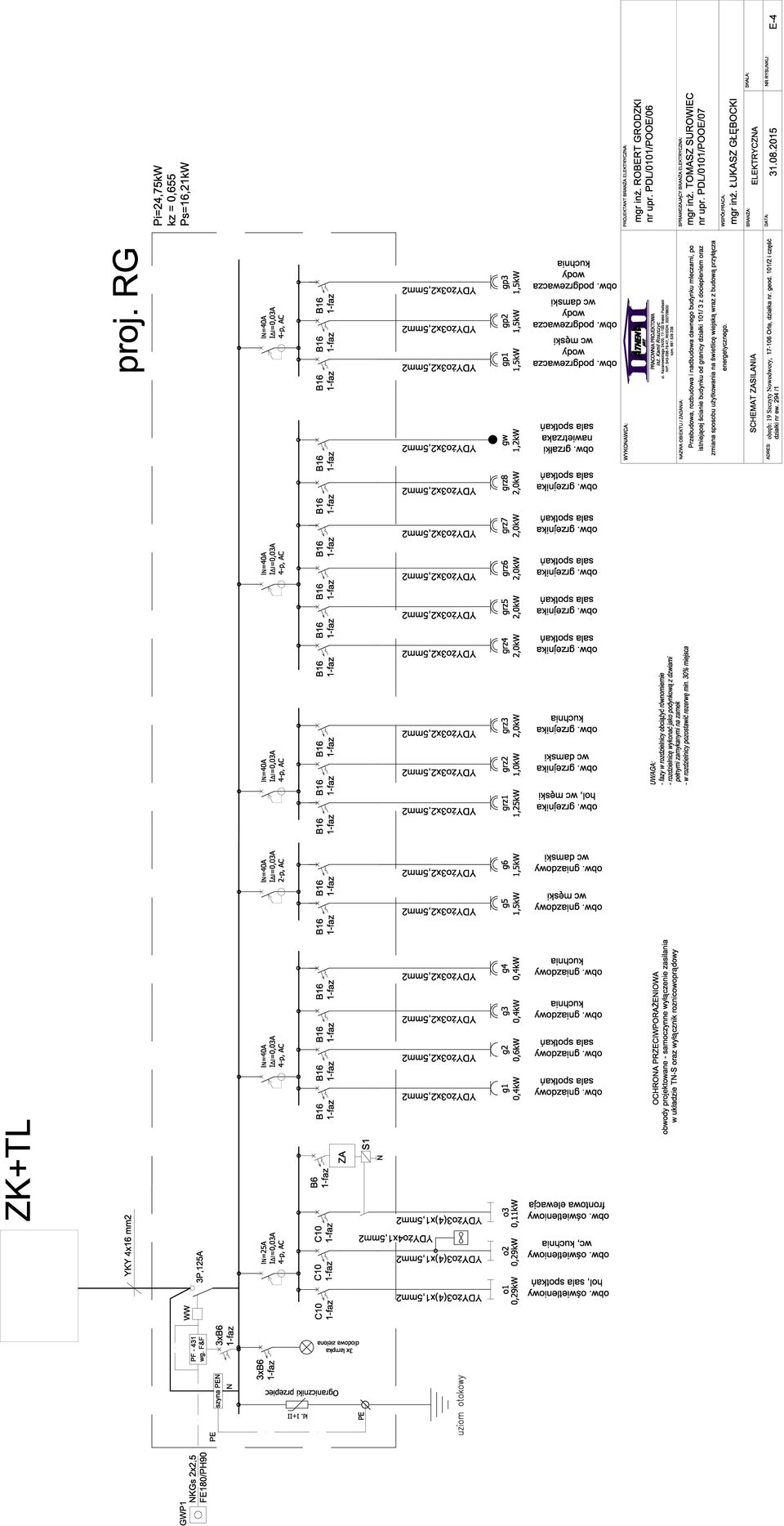

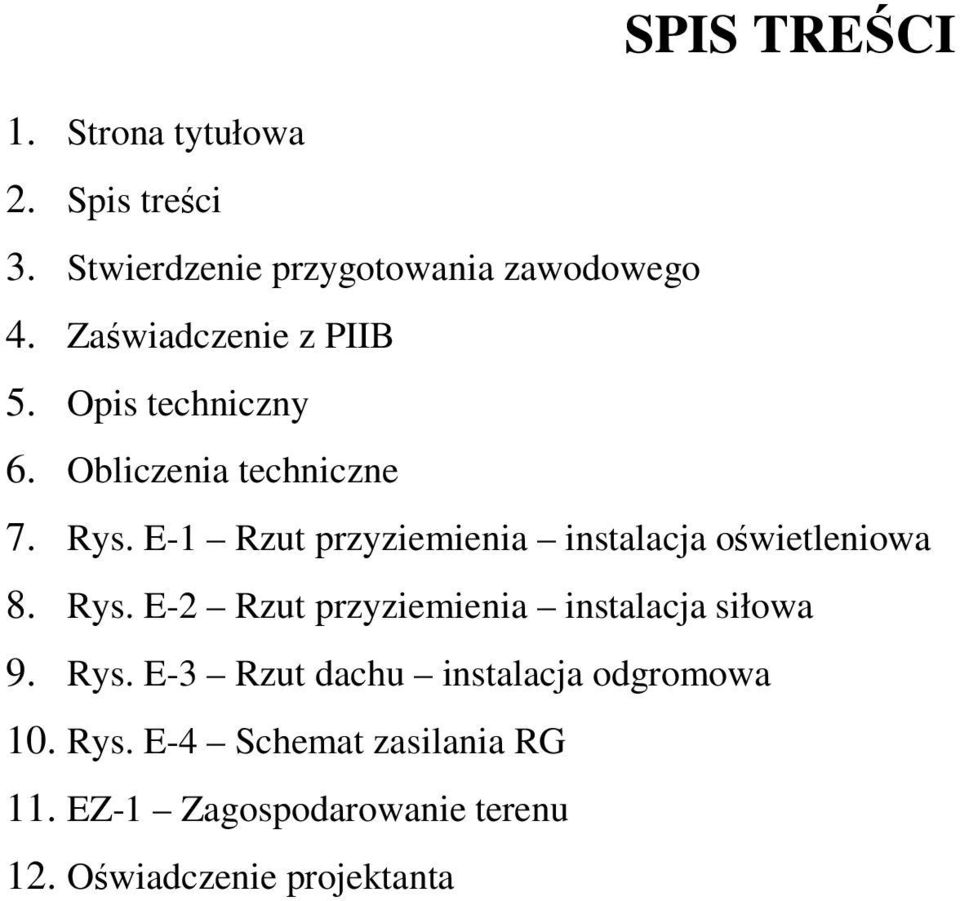

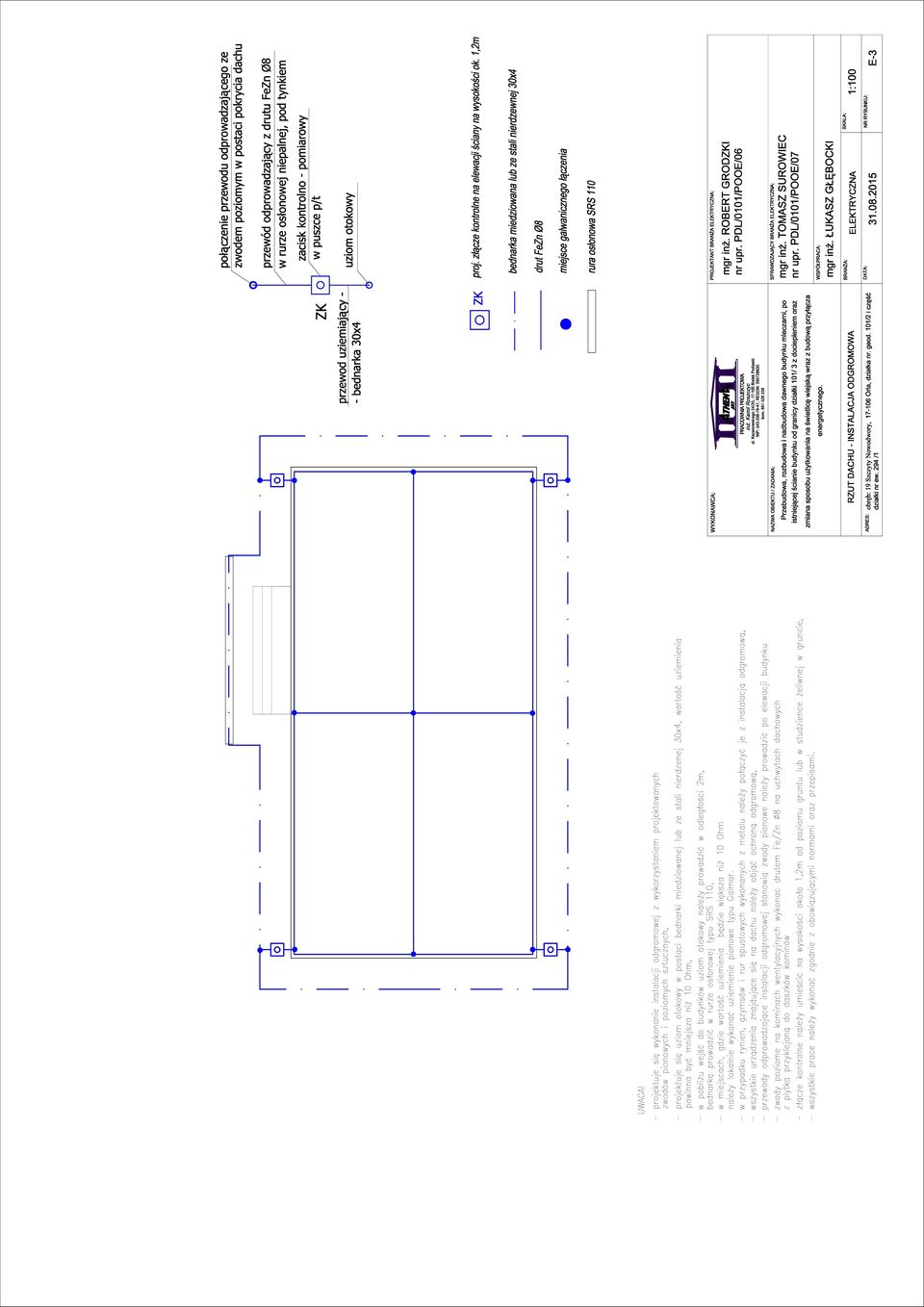

2 SPIS TREŚCI 1. Strona tytułowa 2. Spis treści 3. Stwierdzenie przygotowania zawodowego 4. Zaświadczenie z PIIB 5. Opis techniczny 6. Obliczenia techniczne 7. Rys. E-1 Rzut przyziemienia instalacja oświetleniowa 8. Rys. E-2 Rzut przyziemienia instalacja siłowa 9. Rys. E-3 Rzut dachu instalacja odgromowa 10. Rys. E-4 Schemat zasilania RG 11. EZ-1 Zagospodarowanie terenu 12. Oświadczenie projektanta

3

4

5

6

7 Zaświadczenie o numerze weryfikacyjnym: PDL-LT2-2KT-JKQ * Pan Robert Grodzki o numerze ewidencyjnym PDL/IE/0287/04 adres zamieszkania ul. Palmowa 4/13, Białystok jest członkiem Podlaskiej Okręgowej Izby Inżynierów Budownictwa i posiada wymagane ubezpieczenie od odpowiedzialności cywilnej. Niniejsze zaświadczenie jest ważne od do Zaświadczenie zostało wygenerowane elektronicznie i opatrzone bezpiecznym podpisem elektronicznym weryfikowanym przy pomocy ważnego kwalifikowanego certyfikatu w dniu roku przez: Wojciech Kamiński, Przewodniczący Rady Podlaskiej Okręgowej Izby Inżynierów Budownictwa. (Zgodnie art. 5 ust 2 ustawy z dnia 18 września 2001 r. o podpisie elektronicznym (Dz. U Nr 130 poz. 1450) dane w postaci elektronicznej opatrzone bezpiecznym podpisem elektronicznym weryfikowanym przy pomocy ważnego kwalifikowanego certyfikatu są równoważne pod względem skutków prawnych dokumentom opatrzonym podpisami własnoręcznymi.) * Weryfikację poprawności danych w niniejszym zaświadczeniu można sprawdzić za pomocą numeru weryfikacyjnego zaświadczenia na stronie Polskiej Izby Inżynierów Budownictwa lub kontaktując się z biurem właściwej Okręgowej Izby Inżynierów Budownictwa.

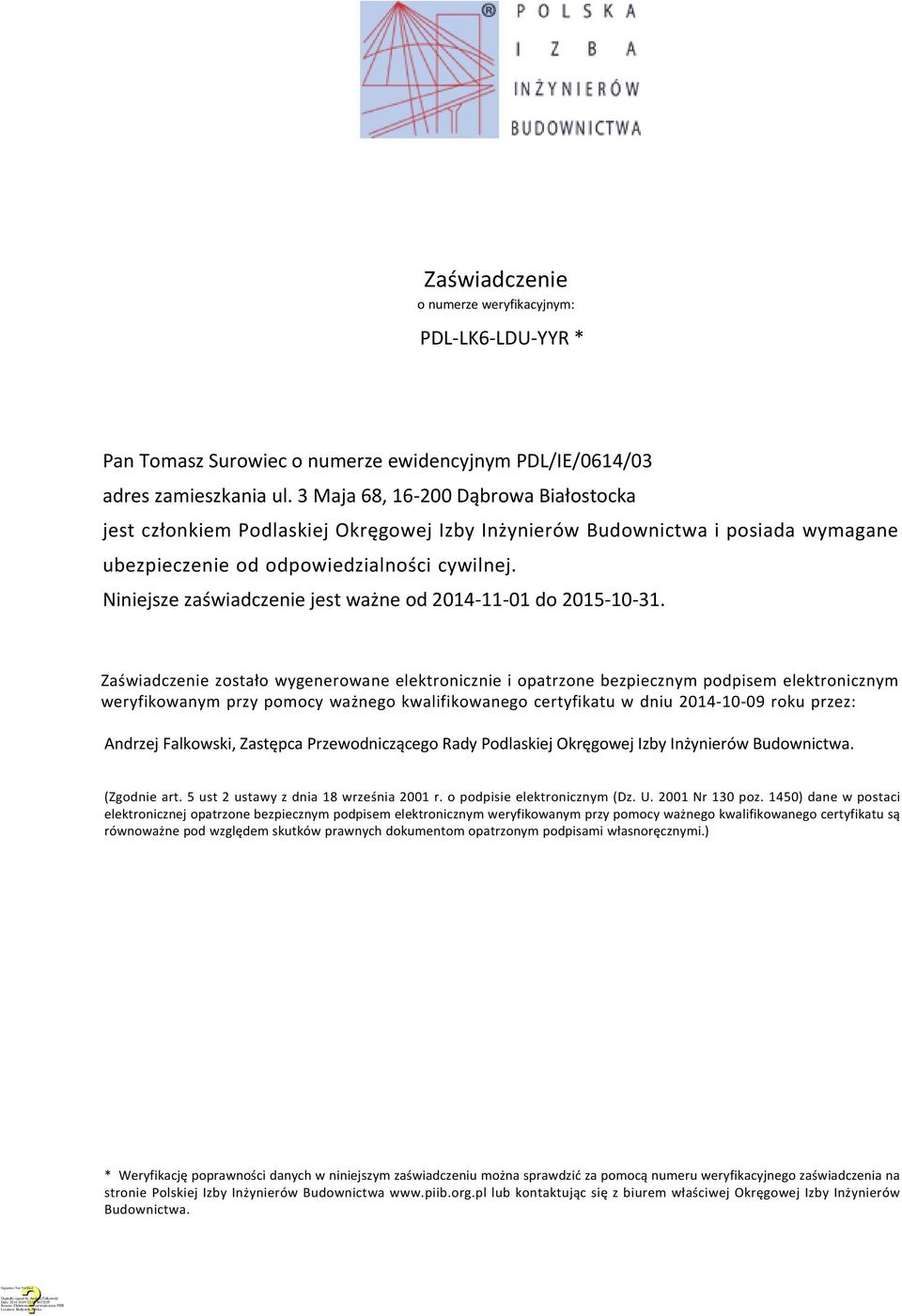

8 Zaświadczenie o numerze weryfikacyjnym: PDL-LK6-LDU-YYR * Pan Tomasz Surowiec o numerze ewidencyjnym PDL/IE/0614/03 adres zamieszkania ul. 3 Maja 68, Dąbrowa Białostocka jest członkiem Podlaskiej Okręgowej Izby Inżynierów Budownictwa i posiada wymagane ubezpieczenie od odpowiedzialności cywilnej. Niniejsze zaświadczenie jest ważne od do Zaświadczenie zostało wygenerowane elektronicznie i opatrzone bezpiecznym podpisem elektronicznym weryfikowanym przy pomocy ważnego kwalifikowanego certyfikatu w dniu roku przez: Andrzej Falkowski, Zastępca Przewodniczącego Rady Podlaskiej Okręgowej Izby Inżynierów Budownictwa. (Zgodnie art. 5 ust 2 ustawy z dnia 18 września 2001 r. o podpisie elektronicznym (Dz. U Nr 130 poz. 1450) dane w postaci elektronicznej opatrzone bezpiecznym podpisem elektronicznym weryfikowanym przy pomocy ważnego kwalifikowanego certyfikatu są równoważne pod względem skutków prawnych dokumentom opatrzonym podpisami własnoręcznymi.) * Weryfikację poprawności danych w niniejszym zaświadczeniu można sprawdzić za pomocą numeru weryfikacyjnego zaświadczenia na stronie Polskiej Izby Inżynierów Budownictwa lub kontaktując się z biurem właściwej Okręgowej Izby Inżynierów Budownictwa.

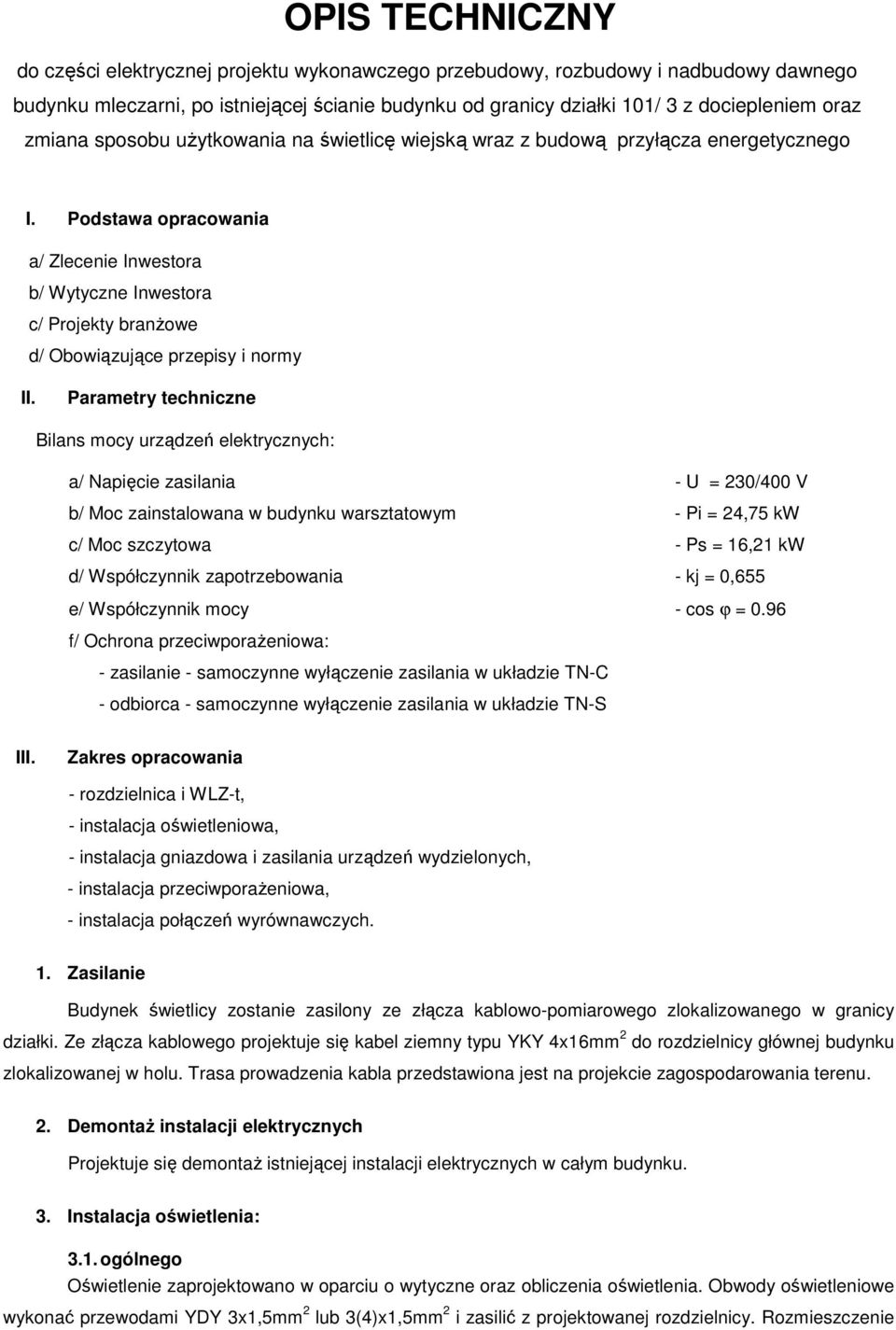

9 OPIS TECHNICZNY do części elektrycznej projektu wykonawczego przebudowy, rozbudowy i nadbudowy dawnego budynku mleczarni, po istniejącej ścianie budynku od granicy działki 101/ 3 z dociepleniem oraz zmiana sposobu użytkowania na świetlicę wiejską wraz z budową przyłącza energetycznego I. Podstawa opracowania a/ Zlecenie Inwestora b/ Wytyczne Inwestora c/ Projekty branżowe d/ Obowiązujące przepisy i normy II. Parametry techniczne Bilans mocy urządzeń elektrycznych: a/ Napięcie zasilania - U = 230/400 V b/ Moc zainstalowana w budynku warsztatowym - Pi = 24,75 kw c/ Moc szczytowa - Ps = 16,21 kw d/ Współczynnik zapotrzebowania - kj = 0,655 e/ Współczynnik mocy - cos ϕ = 0.96 f/ Ochrona przeciwporażeniowa: - zasilanie - samoczynne wyłączenie zasilania w układzie TN-C - odbiorca - samoczynne wyłączenie zasilania w układzie TN-S III. Zakres opracowania - rozdzielnica i WLZ-t, - instalacja oświetleniowa, - instalacja gniazdowa i zasilania urządzeń wydzielonych, - instalacja przeciwporażeniowa, - instalacja połączeń wyrównawczych. 1. Zasilanie Budynek świetlicy zostanie zasilony ze złącza kablowo-pomiarowego zlokalizowanego w granicy działki. Ze złącza kablowego projektuje się kabel ziemny typu YKY 4x16mm 2 do rozdzielnicy głównej budynku zlokalizowanej w holu. Trasa prowadzenia kabla przedstawiona jest na projekcie zagospodarowania terenu. 2. Demontaż instalacji elektrycznych Projektuje się demontaż istniejącej instalacji elektrycznych w całym budynku. 3. Instalacja oświetlenia: 3.1. ogólnego Oświetlenie zaprojektowano w oparciu o wytyczne oraz obliczenia oświetlenia. Obwody oświetleniowe wykonać przewodami YDY 3x1,5mm 2 lub 3(4)x1,5mm 2 i zasilić z projektowanej rozdzielnicy. Rozmieszczenie

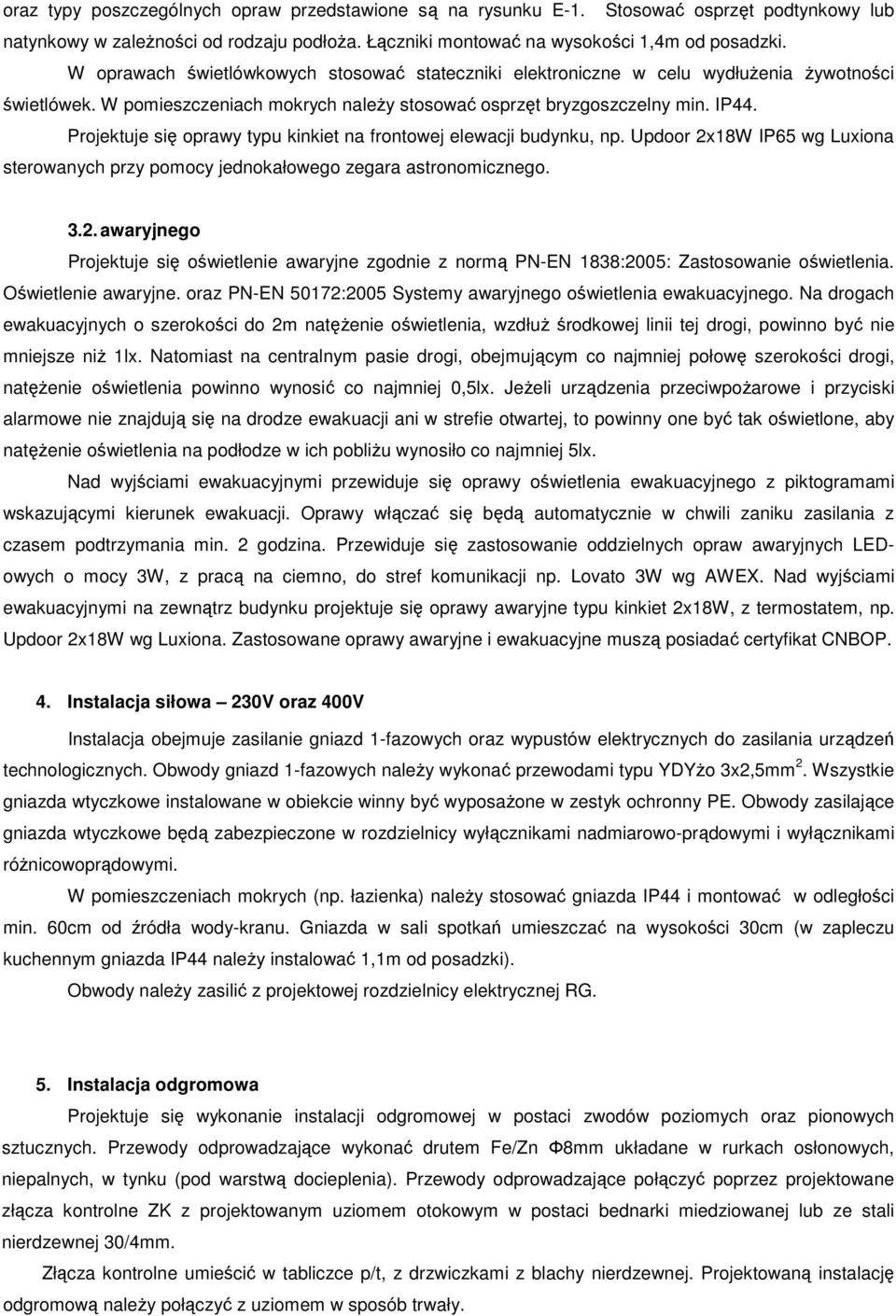

10 oraz typy poszczególnych opraw przedstawione są na rysunku E-1. Stosować osprzęt podtynkowy lub natynkowy w zależności od rodzaju podłoża. Łączniki montować na wysokości 1,4m od posadzki. W oprawach świetlówkowych stosować stateczniki elektroniczne w celu wydłużenia żywotności świetlówek. W pomieszczeniach mokrych należy stosować osprzęt bryzgoszczelny min. IP44. Projektuje się oprawy typu kinkiet na frontowej elewacji budynku, np. Updoor 2x18W IP65 wg Luxiona sterowanych przy pomocy jednokałowego zegara astronomicznego awaryjnego Projektuje się oświetlenie awaryjne zgodnie z normą PN-EN 1838:2005: Zastosowanie oświetlenia. Oświetlenie awaryjne. oraz PN-EN 50172:2005 Systemy awaryjnego oświetlenia ewakuacyjnego. Na drogach ewakuacyjnych o szerokości do 2m natężenie oświetlenia, wzdłuż środkowej linii tej drogi, powinno być nie mniejsze niż 1lx. Natomiast na centralnym pasie drogi, obejmującym co najmniej połowę szerokości drogi, natężenie oświetlenia powinno wynosić co najmniej 0,5lx. Jeżeli urządzenia przeciwpożarowe i przyciski alarmowe nie znajdują się na drodze ewakuacji ani w strefie otwartej, to powinny one być tak oświetlone, aby natężenie oświetlenia na podłodze w ich pobliżu wynosiło co najmniej 5lx. Nad wyjściami ewakuacyjnymi przewiduje się oprawy oświetlenia ewakuacyjnego z piktogramami wskazującymi kierunek ewakuacji. Oprawy włączać się będą automatycznie w chwili zaniku zasilania z czasem podtrzymania min. 2 godzina. Przewiduje się zastosowanie oddzielnych opraw awaryjnych LEDowych o mocy 3W, z pracą na ciemno, do stref komunikacji np. Lovato 3W wg AWEX. Nad wyjściami ewakuacyjnymi na zewnątrz budynku projektuje się oprawy awaryjne typu kinkiet 2x18W, z termostatem, np. Updoor 2x18W wg Luxiona. Zastosowane oprawy awaryjne i ewakuacyjne muszą posiadać certyfikat CNBOP. 4. Instalacja siłowa 230V oraz 400V Instalacja obejmuje zasilanie gniazd 1-fazowych oraz wypustów elektrycznych do zasilania urządzeń technologicznych. Obwody gniazd 1-fazowych należy wykonać przewodami typu YDYżo 3x2,5mm 2. Wszystkie gniazda wtyczkowe instalowane w obiekcie winny być wyposażone w zestyk ochronny PE. Obwody zasilające gniazda wtyczkowe będą zabezpieczone w rozdzielnicy wyłącznikami nadmiarowo-prądowymi i wyłącznikami różnicowoprądowymi. W pomieszczeniach mokrych (np. łazienka) należy stosować gniazda IP44 i montować w odległości min. 60cm od źródła wody-kranu. Gniazda w sali spotkań umieszczać na wysokości 30cm (w zapleczu kuchennym gniazda IP44 należy instalować 1,1m od posadzki). Obwody należy zasilić z projektowej rozdzielnicy elektrycznej RG. 5. Instalacja odgromowa Projektuje się wykonanie instalacji odgromowej w postaci zwodów poziomych oraz pionowych sztucznych. Przewody odprowadzające wykonać drutem Fe/Zn Φ8mm układane w rurkach osłonowych, niepalnych, w tynku (pod warstwą docieplenia). Przewody odprowadzające połączyć poprzez projektowane złącza kontrolne ZK z projektowanym uziomem otokowym w postaci bednarki miedziowanej lub ze stali nierdzewnej 30/4mm. Złącza kontrolne umieścić w tabliczce p/t, z drzwiczkami z blachy nierdzewnej. Projektowaną instalację odgromową należy połączyć z uziomem w sposób trwały.

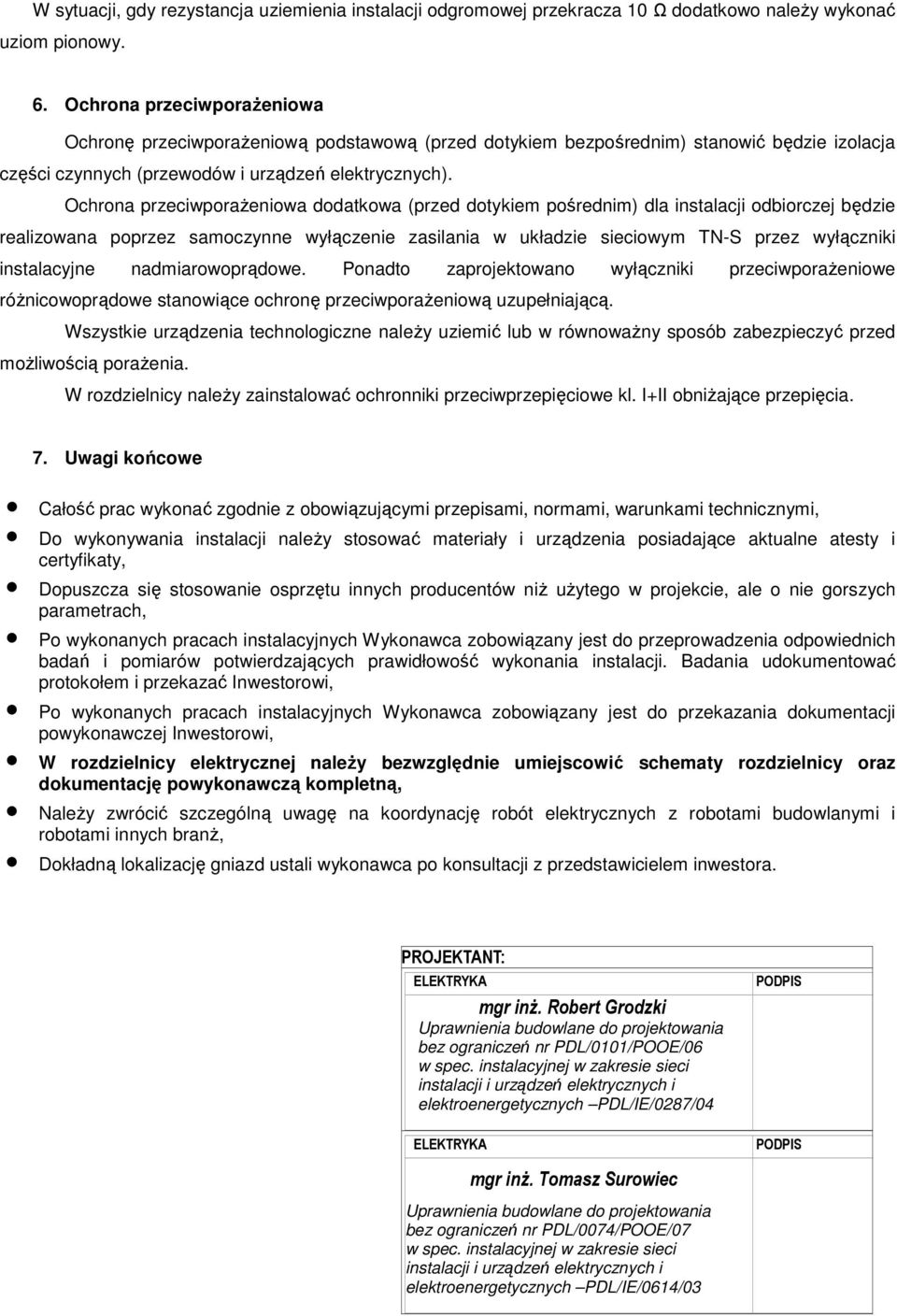

11 W sytuacji, gdy rezystancja uziemienia instalacji odgromowej przekracza 10 Ω dodatkowo należy wykonać uziom pionowy. 6. Ochrona przeciwporażeniowa Ochronę przeciwporażeniową podstawową (przed dotykiem bezpośrednim) stanowić będzie izolacja części czynnych (przewodów i urządzeń elektrycznych). Ochrona przeciwporażeniowa dodatkowa (przed dotykiem pośrednim) dla instalacji odbiorczej będzie realizowana poprzez samoczynne wyłączenie zasilania w układzie sieciowym TN-S przez wyłączniki instalacyjne nadmiarowoprądowe. Ponadto zaprojektowano wyłączniki przeciwporażeniowe różnicowoprądowe stanowiące ochronę przeciwporażeniową uzupełniającą. Wszystkie urządzenia technologiczne należy uziemić lub w równoważny sposób zabezpieczyć przed możliwością porażenia. W rozdzielnicy należy zainstalować ochronniki przeciwprzepięciowe kl. I+II obniżające przepięcia. 7. Uwagi końcowe Całość prac wykonać zgodnie z obowiązującymi przepisami, normami, warunkami technicznymi, Do wykonywania instalacji należy stosować materiały i urządzenia posiadające aktualne atesty i certyfikaty, Dopuszcza się stosowanie osprzętu innych producentów niż użytego w projekcie, ale o nie gorszych parametrach, Po wykonanych pracach instalacyjnych Wykonawca zobowiązany jest do przeprowadzenia odpowiednich badań i pomiarów potwierdzających prawidłowość wykonania instalacji. Badania udokumentować protokołem i przekazać Inwestorowi, Po wykonanych pracach instalacyjnych Wykonawca zobowiązany jest do przekazania dokumentacji powykonawczej Inwestorowi, W rozdzielnicy elektrycznej należy bezwzględnie umiejscowić schematy rozdzielnicy oraz dokumentację powykonawczą kompletną, Należy zwrócić szczególną uwagę na koordynację robót elektrycznych z robotami budowlanymi i robotami innych branż, Dokładną lokalizację gniazd ustali wykonawca po konsultacji z przedstawicielem inwestora. PROJEKTANT: ELEKTRYKA mgr inż. Robert Grodzki Uprawnienia budowlane do projektowania bez ograniczeń nr PDL/0101/POOE/06 w spec. instalacyjnej w zakresie sieci instalacji i urządzeń elektrycznych i elektroenergetycznych PDL/IE/0287/04 ELEKTRYKA PODPIS PODPIS mgr inż. Tomasz Surowiec Uprawnienia budowlane do projektowania bez ograniczeń nr PDL/0074/POOE/07 w spec. instalacyjnej w zakresie sieci instalacji i urządzeń elektrycznych i elektroenergetycznych PDL/IE/0614/03

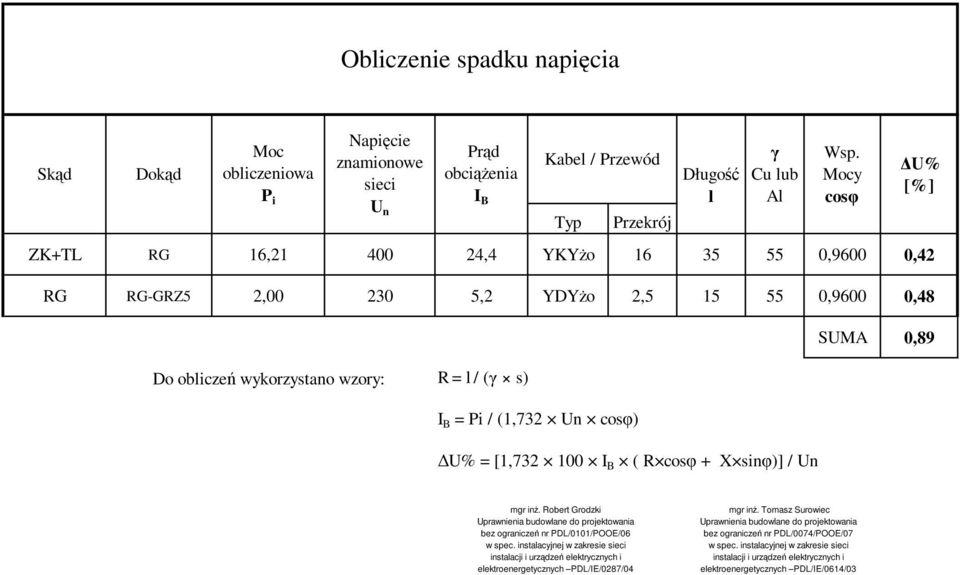

12 Obliczenie spadku napięcia Skąd Dokąd Moc obliczeniowa P i Napięcie znamionowe sieci U n Prąd obciążenia I B Kabel / Przewód Typ Przekrój Długość l γ Cu lub Al Wsp. Mocy cosφ ZK+TL RG 16, ,4 YKYżo ,9600 0,42 RG RG-GRZ5 2, ,2 YDYżo 2, ,9600 0,48 U% [%] SUMA 0,89 Do obliczeń wykorzystano wzory: R = l / (γ s) I B = Pi / (1,732 Un cosφ) U% = [1, I B ( R cosφ + X sinφ)] / Un mgr inż. Robert Grodzki Uprawnienia budowlane do projektowania bez ograniczeń nr PDL/0101/POOE/06 w spec. instalacyjnej w zakresie sieci instalacji i urządzeń elektrycznych i elektroenergetycznych PDL/IE/0287/04 mgr inż. Tomasz Surowiec Uprawnienia budowlane do projektowania bez ograniczeń nr PDL/0074/POOE/07 w spec. instalacyjnej w zakresie sieci instalacji i urządzeń elektrycznych i elektroenergetycznych PDL/IE/0614/03

13

14

15

16

17

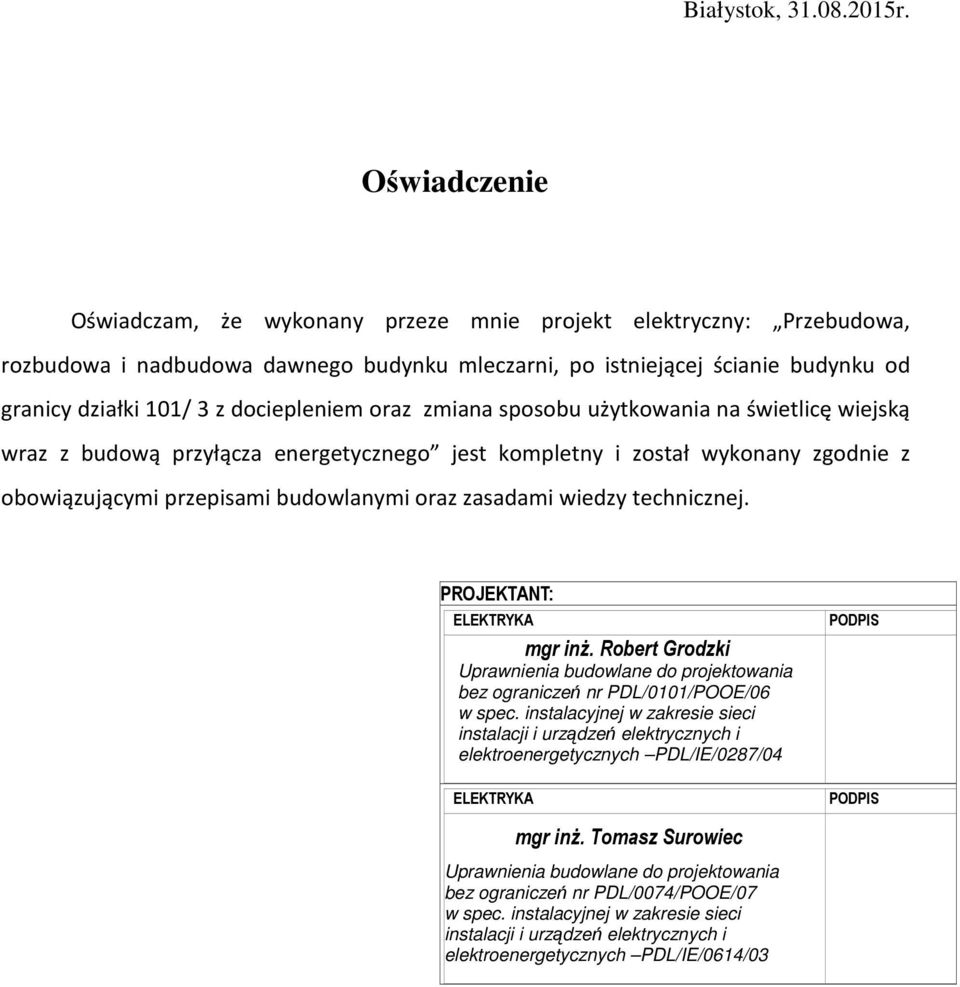

18 Białystok, r. Oświadczenie Oświadczam, że wykonany przeze mnie projekt elektryczny: Przebudowa, rozbudowa i nadbudowa dawnego budynku mleczarni, po istniejącej ścianie budynku od granicy działki 101/ 3 z dociepleniem oraz zmiana sposobu użytkowania na świetlicę wiejską wraz z budową przyłącza energetycznego jest kompletny i został wykonany zgodnie z obowiązującymi przepisami budowlanymi oraz zasadami wiedzy technicznej. PROJEKTANT: ELEKTRYKA mgr inż. Robert Grodzki Uprawnienia budowlane do projektowania bez ograniczeń nr PDL/0101/POOE/06 w spec. instalacyjnej w zakresie sieci instalacji i urządzeń elektrycznych i elektroenergetycznych PDL/IE/0287/04 ELEKTRYKA PODPIS PODPIS mgr inż. Tomasz Surowiec Uprawnienia budowlane do projektowania bez ograniczeń nr PDL/0074/POOE/07 w spec. instalacyjnej w zakresie sieci instalacji i urządzeń elektrycznych i elektroenergetycznych PDL/IE/0614/03
