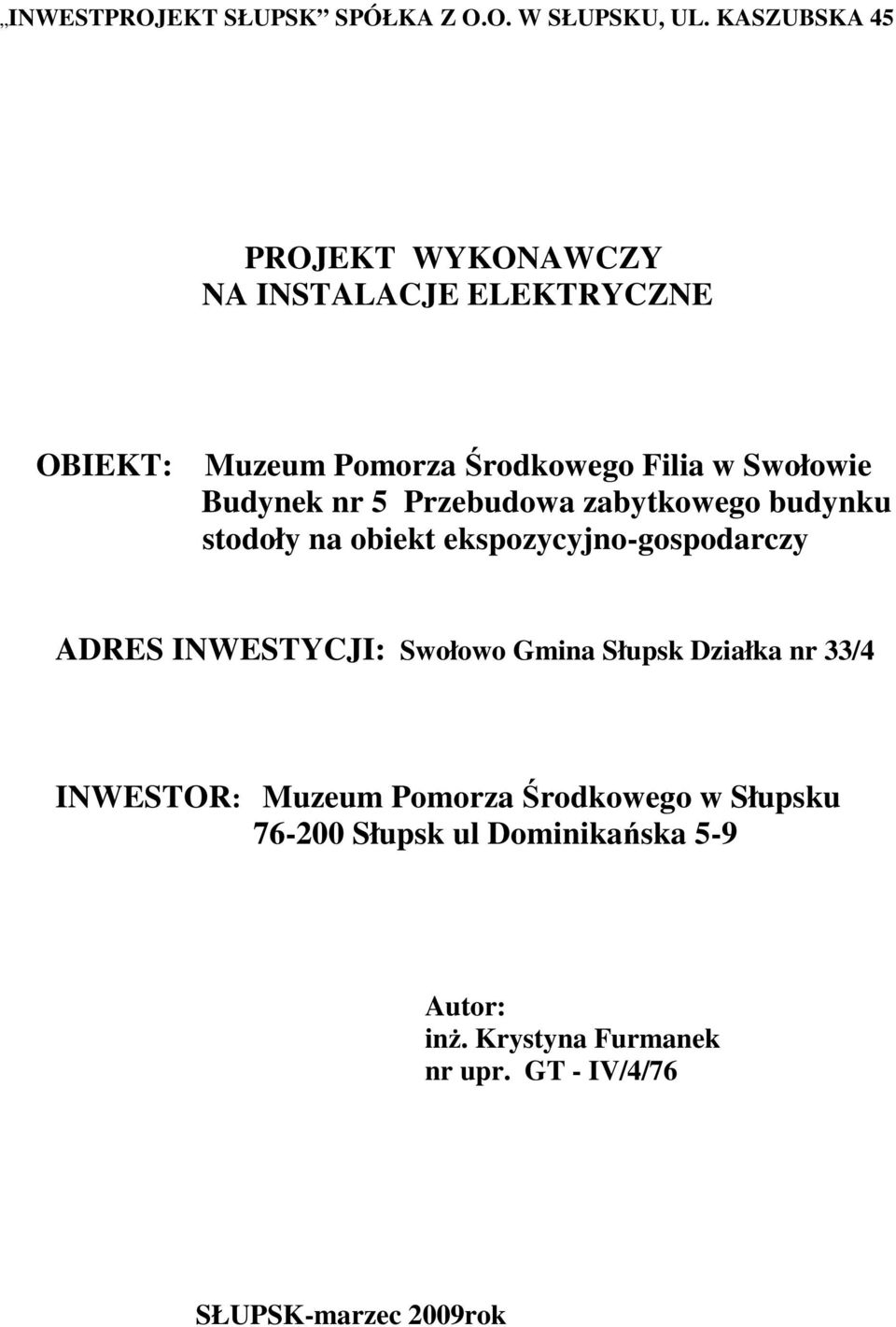

1 INWESTPROJEKT SŁUPSK SPÓŁKA Z O.O. W SŁUPSKU, UL. KASZUBSKA 45 PROJEKT WYKONAWCZY NA INSTALACJE ELEKTRYCZNE OBIEKT: Muzeum Pomorza Środkowego Filia w Swołowie Budynek nr 5 Przebudowa zabytkowego budynku stodoły na obiekt ekspozycyjno-gospodarczy ADRES INWESTYCJI: Swołowo Gmina Słupsk Działka nr 33/4 INWESTOR: Muzeum Pomorza Środkowego w Słupsku Słupsk ul Dominikańska 5-9 Autor: inż. Krystyna Furmanek nr upr. GT - IV/4/76 SŁUPSK-marzec 2009rok

2 KARTA OPISOWA Opracowanie zawiera: - Stronę tytułową - Kartę opisową - Opis techniczny - Rysunki: 1. Instalacje elektryczne. Rzut parteru. Skala 1:50 2. Instalacje elektryczne. Rzut poddasza. Skala 1:50 3. Instalacja odgromowa. Rzut dachu. Skala 1: Rozdzielnica elektryczna R5. Schemat ideowy

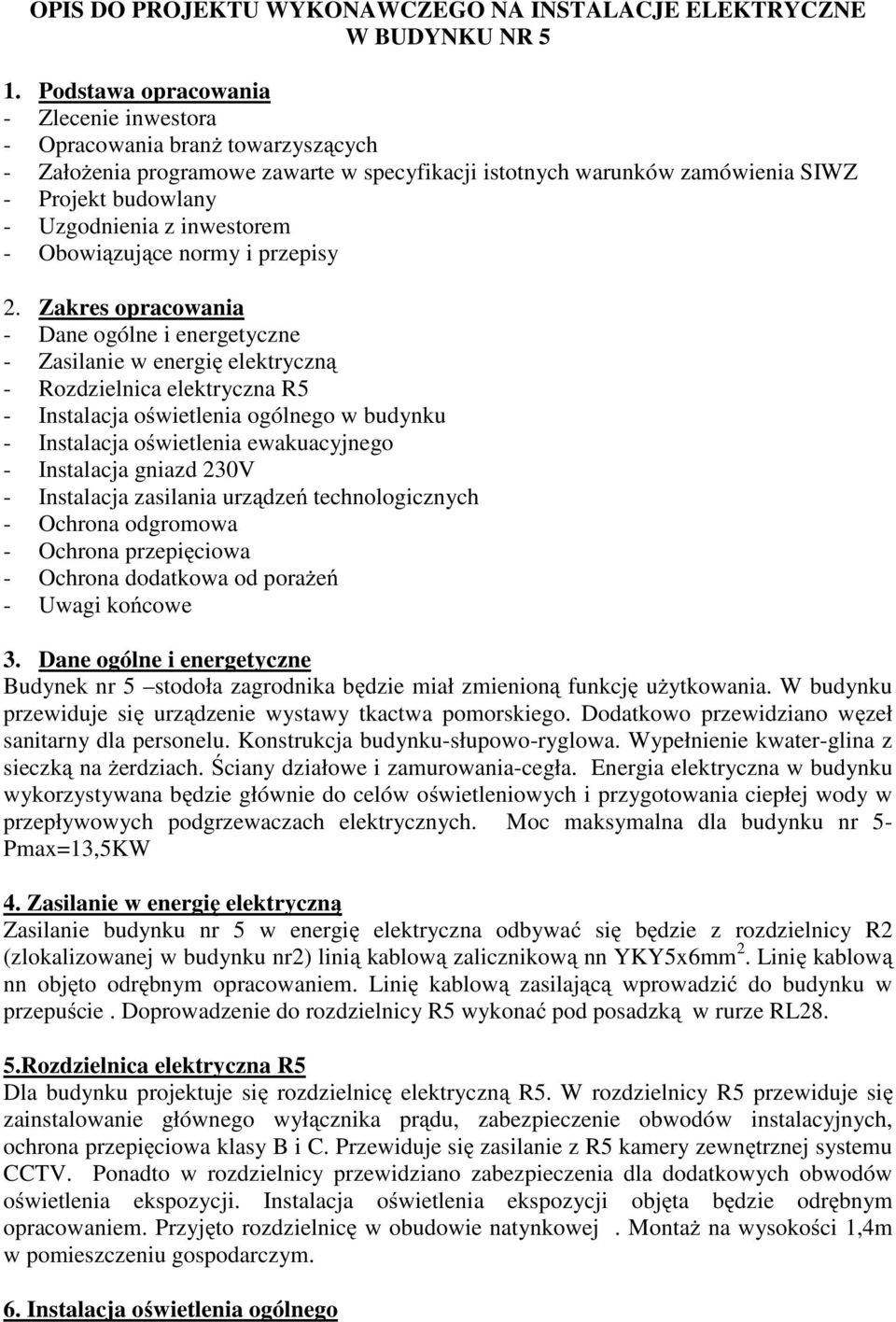

3 OPIS DO PROJEKTU WYKONAWCZEGO NA INSTALACJE ELEKTRYCZNE W BUDYNKU NR 5 1. Podstawa opracowania - Zlecenie inwestora - Opracowania branż towarzyszących - Założenia programowe zawarte w specyfikacji istotnych warunków zamówienia SIWZ - Projekt budowlany - Uzgodnienia z inwestorem - Obowiązujące normy i przepisy 2. Zakres opracowania - Dane ogólne i energetyczne - Zasilanie w energię elektryczną - Rozdzielnica elektryczna R5 - Instalacja oświetlenia ogólnego w budynku - Instalacja oświetlenia ewakuacyjnego - Instalacja gniazd 230V - Instalacja zasilania urządzeń technologicznych - Ochrona odgromowa - Ochrona przepięciowa - Ochrona dodatkowa od porażeń - Uwagi końcowe 3. Dane ogólne i energetyczne Budynek nr 5 stodoła zagrodnika będzie miał zmienioną funkcję użytkowania. W budynku przewiduje się urządzenie wystawy tkactwa pomorskiego. Dodatkowo przewidziano węzeł sanitarny dla personelu. Konstrukcja budynku-słupowo-ryglowa. Wypełnienie kwater-glina z sieczką na żerdziach. Ściany działowe i zamurowania-cegła. Energia elektryczna w budynku wykorzystywana będzie głównie do celów oświetleniowych i przygotowania ciepłej wody w przepływowych podgrzewaczach elektrycznych. Moc maksymalna dla budynku nr 5- Pmax=13,5KW 4. Zasilanie w energię elektryczną Zasilanie budynku nr 5 w energię elektryczna odbywać się będzie z rozdzielnicy R2 (zlokalizowanej w budynku nr2) linią kablową zalicznikową nn YKY5x6mm 2. Linię kablową nn objęto odrębnym opracowaniem. Linię kablową zasilającą wprowadzić do budynku w przepuście. Doprowadzenie do rozdzielnicy R5 wykonać pod posadzką w rurze RL28. 5.Rozdzielnica elektryczna R5 Dla budynku projektuje się rozdzielnicę elektryczną R5. W rozdzielnicy R5 przewiduje się zainstalowanie głównego wyłącznika prądu, zabezpieczenie obwodów instalacyjnych, ochrona przepięciowa klasy B i C. Przewiduje się zasilanie z R5 kamery zewnętrznej systemu CCTV. Ponadto w rozdzielnicy przewidziano zabezpieczenia dla dodatkowych obwodów oświetlenia ekspozycji. Instalacja oświetlenia ekspozycji objęta będzie odrębnym opracowaniem. Przyjęto rozdzielnicę w obudowie natynkowej. Montaż na wysokości 1,4m w pomieszczeniu gospodarczym. 6. Instalacja oświetlenia ogólnego

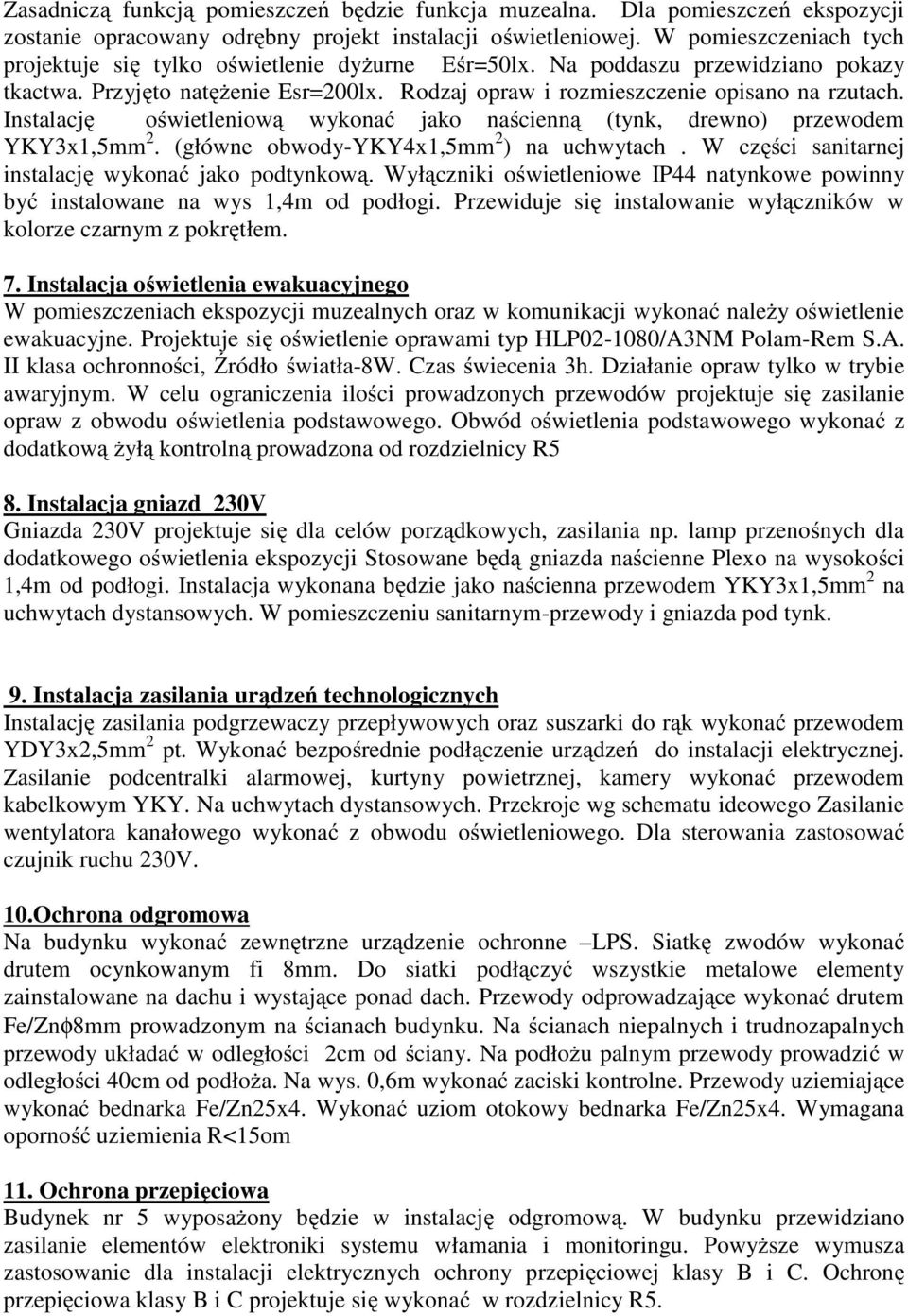

4 Zasadniczą funkcją pomieszczeń będzie funkcja muzealna. Dla pomieszczeń ekspozycji zostanie opracowany odrębny projekt instalacji oświetleniowej. W pomieszczeniach tych projektuje się tylko oświetlenie dyżurne Eśr=50lx. Na poddaszu przewidziano pokazy tkactwa. Przyjęto natężenie Esr=200lx. Rodzaj opraw i rozmieszczenie opisano na rzutach. Instalację oświetleniową wykonać jako naścienną (tynk, drewno) przewodem YKY3x1,5mm 2. (główne obwody-yky4x1,5mm 2 ) na uchwytach. W części sanitarnej instalację wykonać jako podtynkową. Wyłączniki oświetleniowe IP44 natynkowe powinny być instalowane na wys 1,4m od podłogi. Przewiduje się instalowanie wyłączników w kolorze czarnym z pokrętłem. 7. Instalacja oświetlenia ewakuacyjnego W pomieszczeniach ekspozycji muzealnych oraz w komunikacji wykonać należy oświetlenie ewakuacyjne. Projektuje się oświetlenie oprawami typ HLP /A3NM Polam-Rem S.A. II klasa ochronności, Źródło światła-8w. Czas świecenia 3h. Działanie opraw tylko w trybie awaryjnym. W celu ograniczenia ilości prowadzonych przewodów projektuje się zasilanie opraw z obwodu oświetlenia podstawowego. Obwód oświetlenia podstawowego wykonać z dodatkowążyłą kontrolną prowadzona od rozdzielnicy R5 8. Instalacja gniazd 230V Gniazda 230V projektuje się dla celów porządkowych, zasilania np. lamp przenośnych dla dodatkowego oświetlenia ekspozycji Stosowane będą gniazda naścienne Plexo na wysokości 1,4m od podłogi. Instalacja wykonana będzie jako naścienna przewodem YKY3x1,5mm 2 na uchwytach dystansowych. W pomieszczeniu sanitarnym-przewody i gniazda pod tynk. 9. Instalacja zasilania urądzeń technologicznych Instalację zasilania podgrzewaczy przepływowych oraz suszarki do rąk wykonać przewodem YDY3x2,5mm 2 pt. Wykonać bezpośrednie podłączenie urządzeń do instalacji elektrycznej. Zasilanie podcentralki alarmowej, kurtyny powietrznej, kamery wykonać przewodem kabelkowym YKY. Na uchwytach dystansowych. Przekroje wg schematu ideowego Zasilanie wentylatora kanałowego wykonać z obwodu oświetleniowego. Dla sterowania zastosować czujnik ruchu 230V. 10.Ochrona odgromowa Na budynku wykonać zewnętrzne urządzenie ochronne LPS. Siatkę zwodów wykonać drutem ocynkowanym fi 8mm. Do siatki podłączyć wszystkie metalowe elementy zainstalowane na dachu i wystające ponad dach. Przewody odprowadzające wykonać drutem Fe/Znφ8mm prowadzonym na ścianach budynku. Na ścianach niepalnych i trudnozapalnych przewody układać w odległości 2cm od ściany. Na podłożu palnym przewody prowadzić w odległości 40cm od podłoża. Na wys. 0,6m wykonać zaciski kontrolne. Przewody uziemiające wykonać bednarka Fe/Zn25x4. Wykonać uziom otokowy bednarka Fe/Zn25x4. Wymagana oporność uziemienia R<15om 11. Ochrona przepięciowa Budynek nr 5 wyposażony będzie w instalację odgromową. W budynku przewidziano zasilanie elementów elektroniki systemu włamania i monitoringu. Powyższe wymusza zastosowanie dla instalacji elektrycznych ochrony przepięciowej klasy B i C. Ochronę przepięciowa klasy B i C projektuje się wykonać w rozdzielnicy R5.

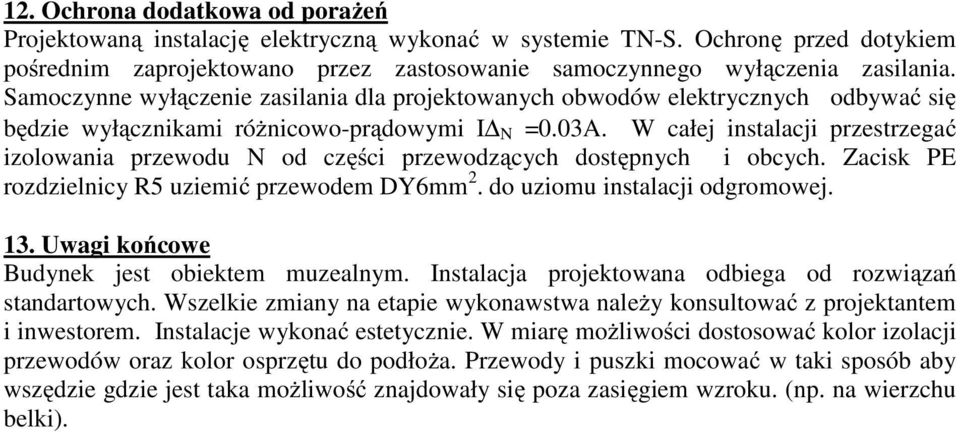

5 12. Ochrona dodatkowa od porażeń Projektowaną instalację elektryczną wykonać w systemie TN-S. Ochronę przed dotykiem pośrednim zaprojektowano przez zastosowanie samoczynnego wyłączenia zasilania. Samoczynne wyłączenie zasilania dla projektowanych obwodów elektrycznych odbywać się będzie wyłącznikami różnicowo-prądowymi I N =0.03A. W całej instalacji przestrzegać izolowania przewodu N od części przewodzących dostępnych i obcych. Zacisk PE rozdzielnicy R5 uziemić przewodem DY6mm 2. do uziomu instalacji odgromowej. 13. Uwagi końcowe Budynek jest obiektem muzealnym. Instalacja projektowana odbiega od rozwiązań standartowych. Wszelkie zmiany na etapie wykonawstwa należy konsultować z projektantem i inwestorem. Instalacje wykonać estetycznie. W miarę możliwości dostosować kolor izolacji przewodów oraz kolor osprzętu do podłoża. Przewody i puszki mocować w taki sposób aby wszędzie gdzie jest taka możliwość znajdowały się poza zasięgiem wzroku. (np. na wierzchu belki).

6

7

8

9
