1 PROJEKT ARCHITEKTONICZNY BUDOWLANO-WYKONAWCZY ROZBUDOWA BUDYNKU ZESPOŁU SZKÓŁ NR 2 PRZY UL. PUŁASKIEGO 7 W OTWOCKU NA POTRZEBY WARSZTATÓW SZKOLNYCH TOM II D ETAP BRANŻA OBIEKT NAZWA ADRES NR DZIAŁEK INWESTOR NAZWA ADRES PROJEKTANT NAZWA PROJEKT BUDOWLANO-WYKONAWCZY PROJEKT INSTALACJI ELEKTRYCZNYCH I TELETECHNICZNYCH OPIS TECHNICZNY ROZBUDOWA BUDYNKU ZESPOŁU SZKÓŁ NR 2 PRZY UL. PUŁASKIEGO 7 W OTWOCKU NA POTRZEBY WARSZTATÓW SZKOLNYCH ul. Pułaskiego 7, Otwock dz. nr ew. 46/1 obręb 143 ZESPÓŁ SZKÓŁ NR 2 W OTWOCKU ul. Pułaskiego 7, Otwock ARCHICON SZCZESIUK & WILCZEK S.C., ADRES UL. SZACHOWA 1, WARSZAWA TEL/FAX: Skład zespołu projektowego: Imię i nazwisko branża Nr uprawnień Nr izby podpis mgr inż. Grzegorz ELEKTRYCZNA MAZ/0296/PWOE/04 MAZ/BO/0388/05 Czyż PROJEKTANT mgr inż. Damian Adamczyk ELEKTRYCZNA SPRAWDZAJĄCY MAZ/0395/PWOE/08 MAZ/IE/O072/09 ARCHICON Szczesiuk & Wilczek s.c., Marzec, 2014r 1

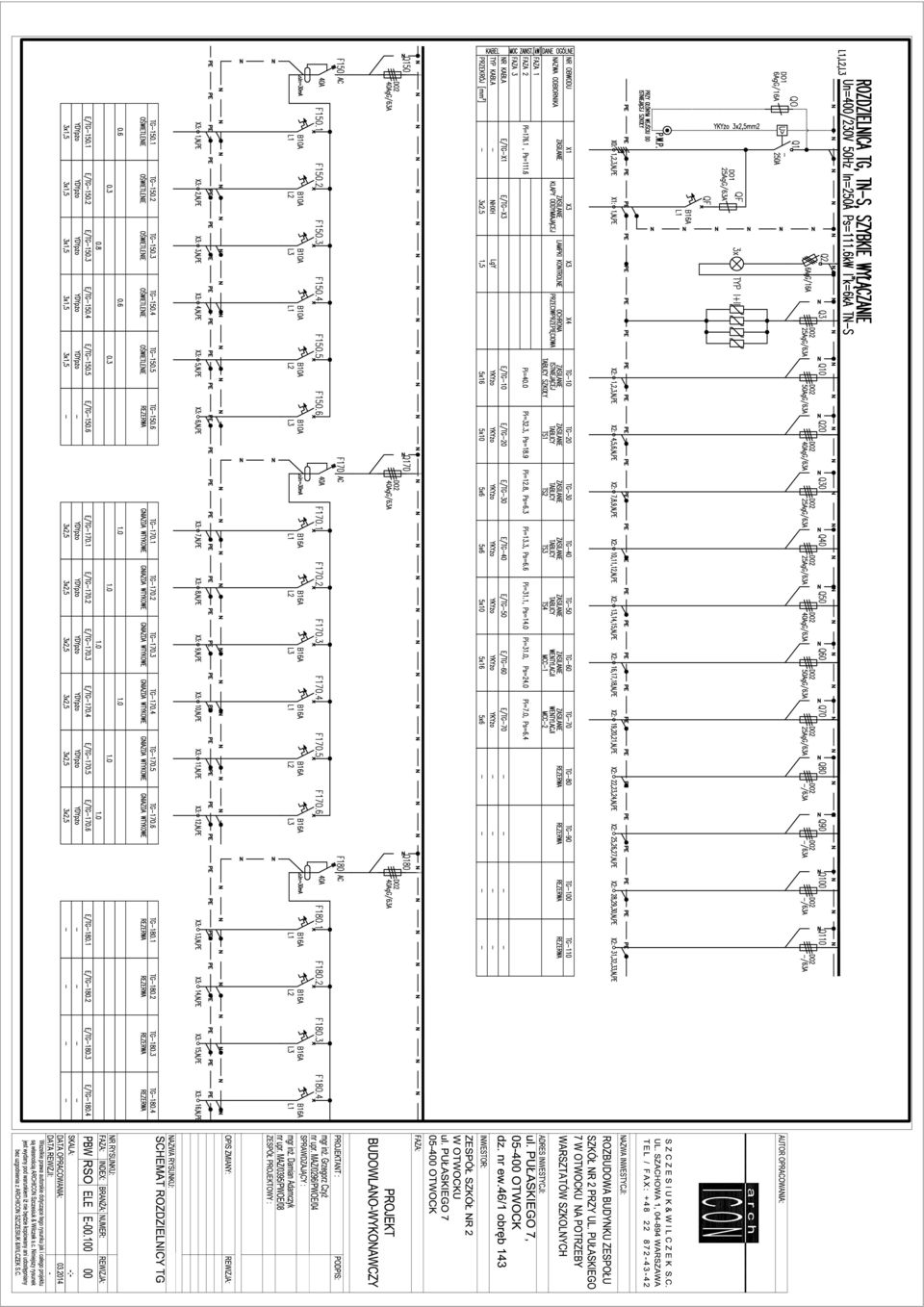

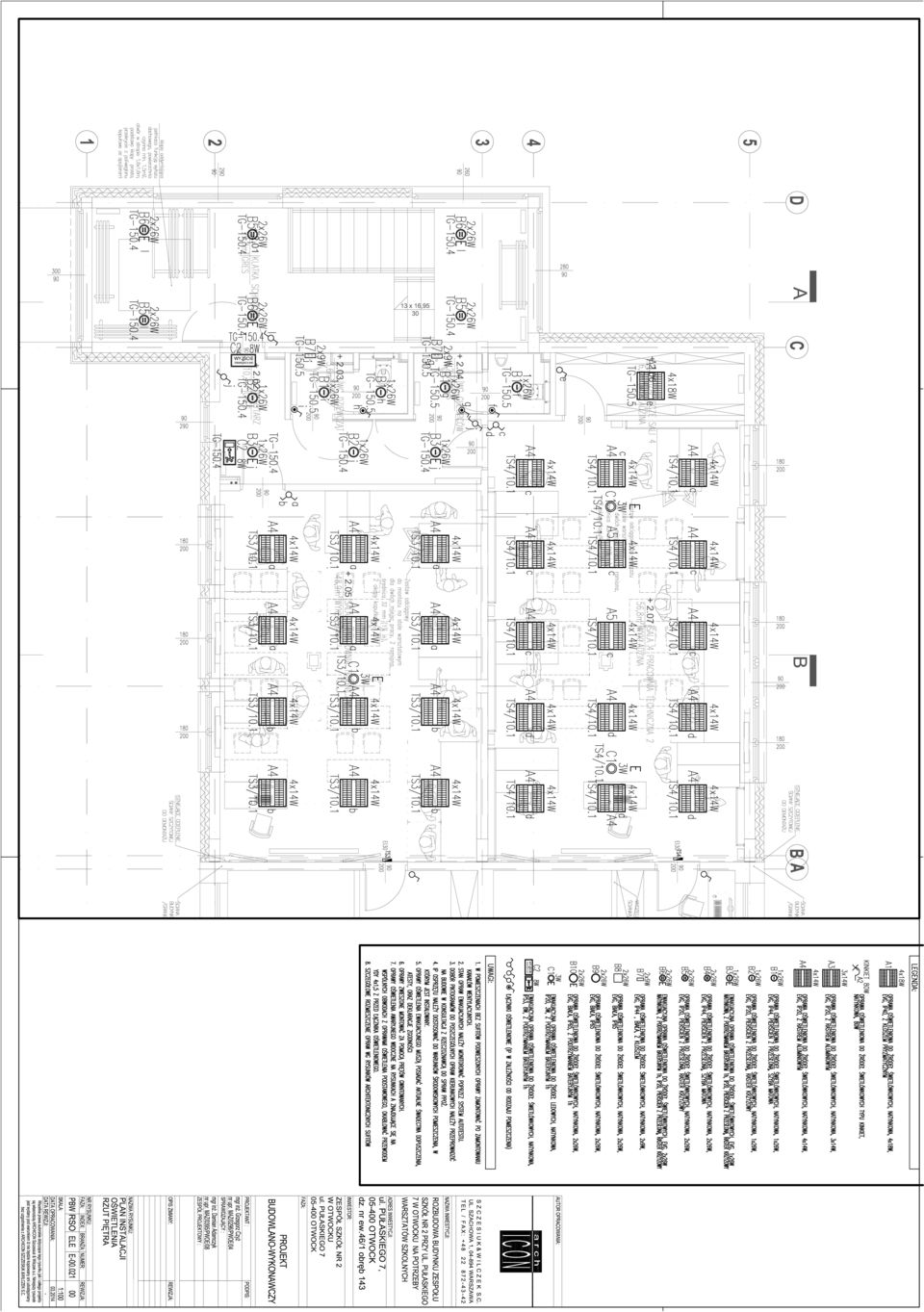

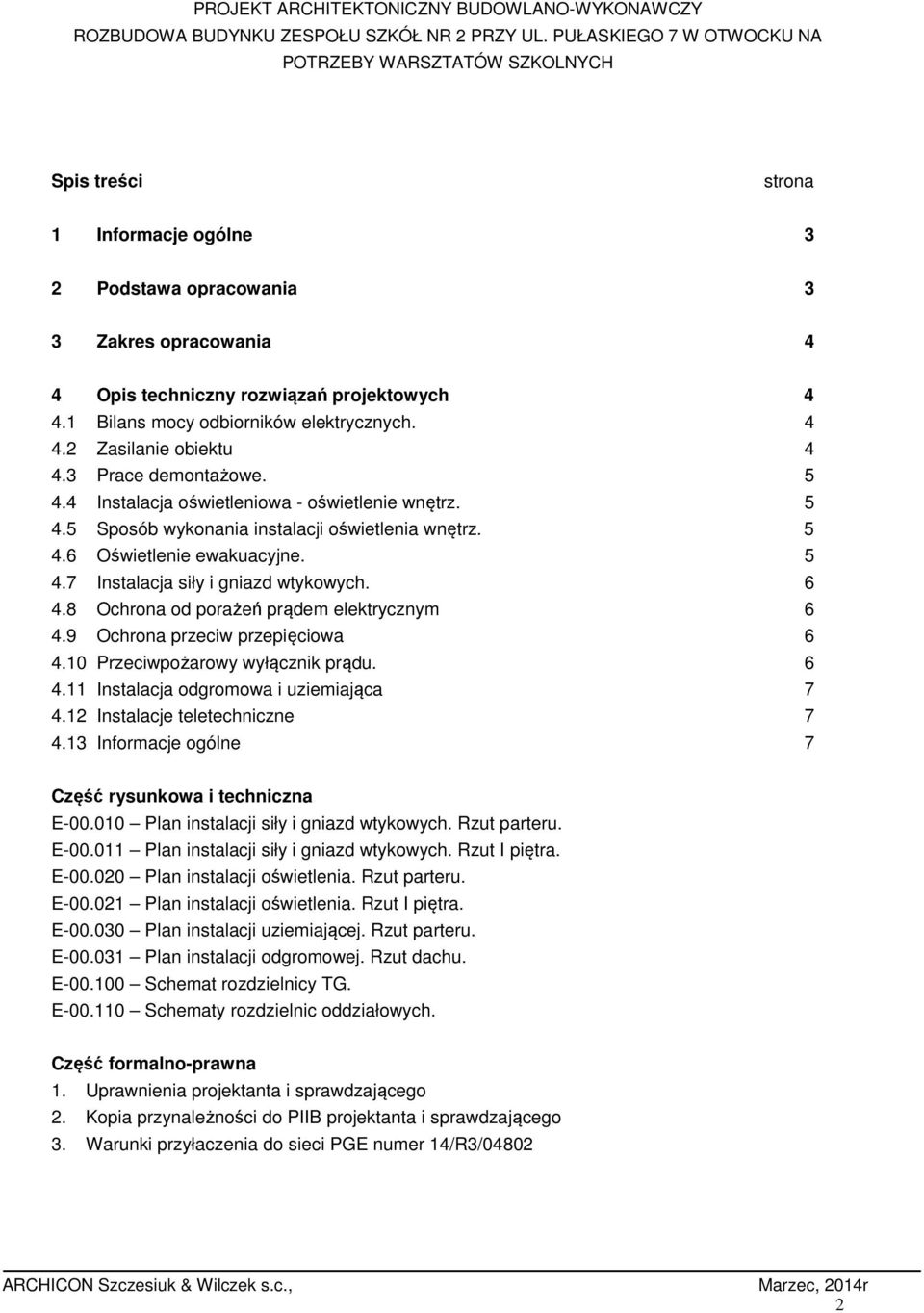

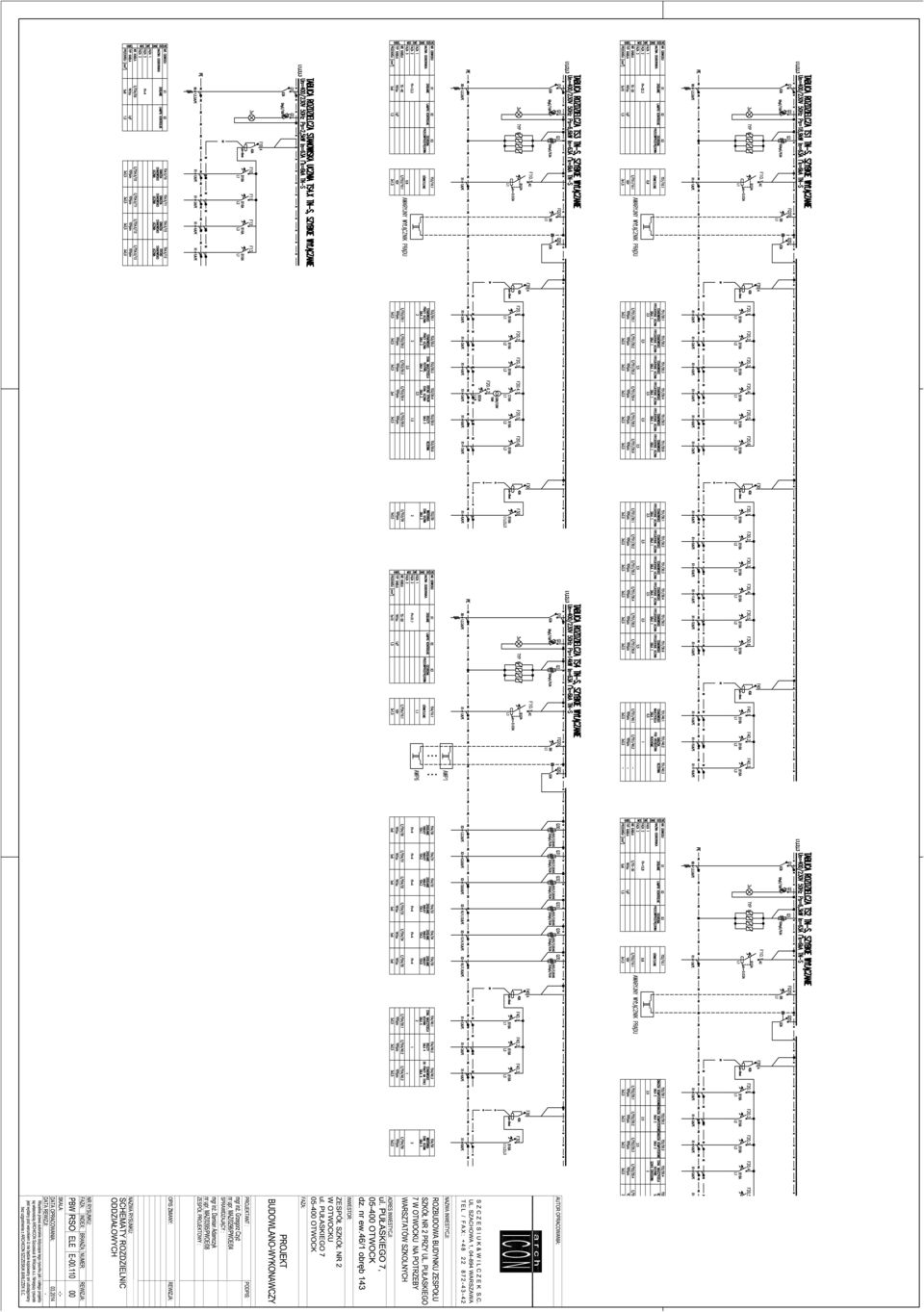

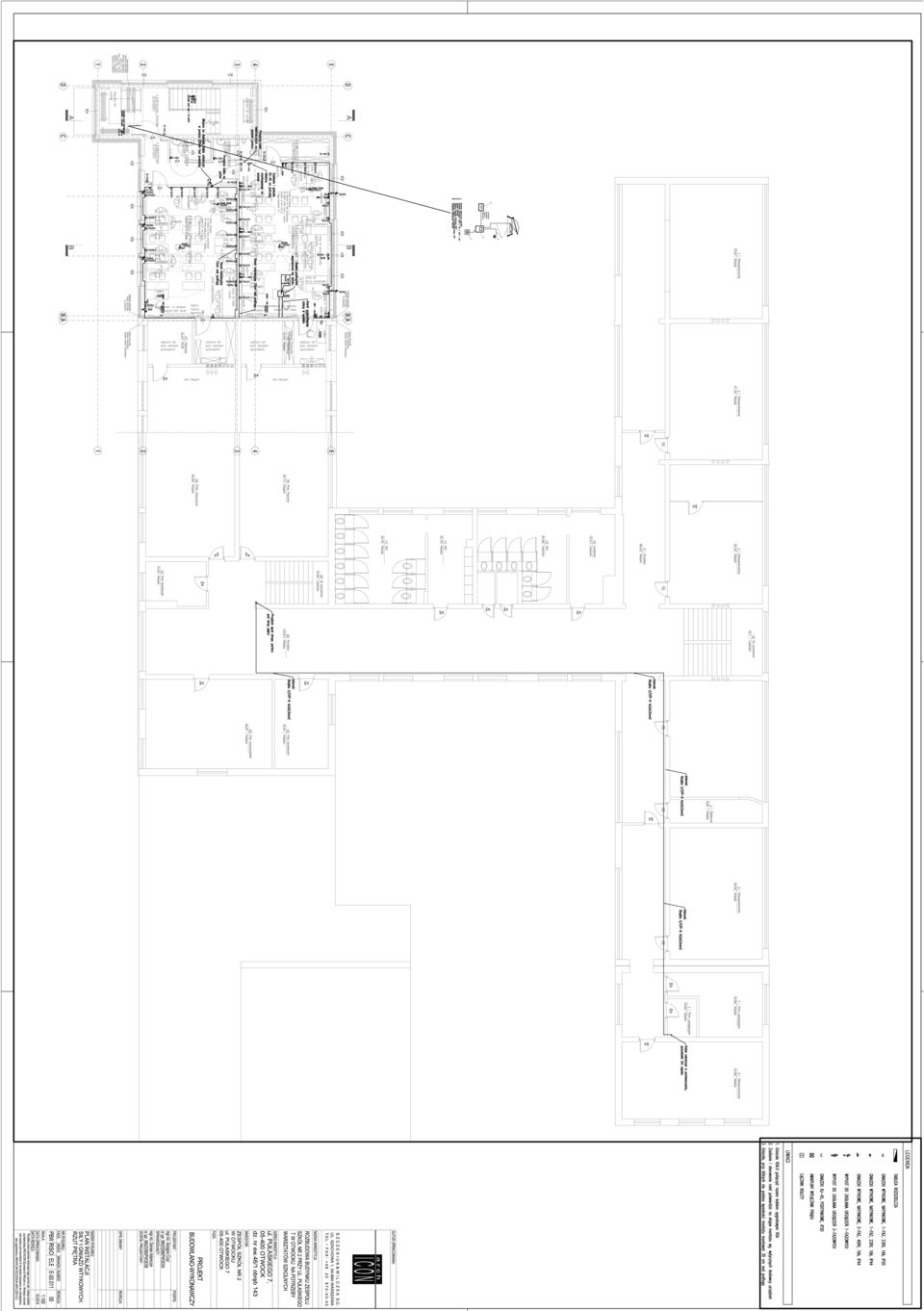

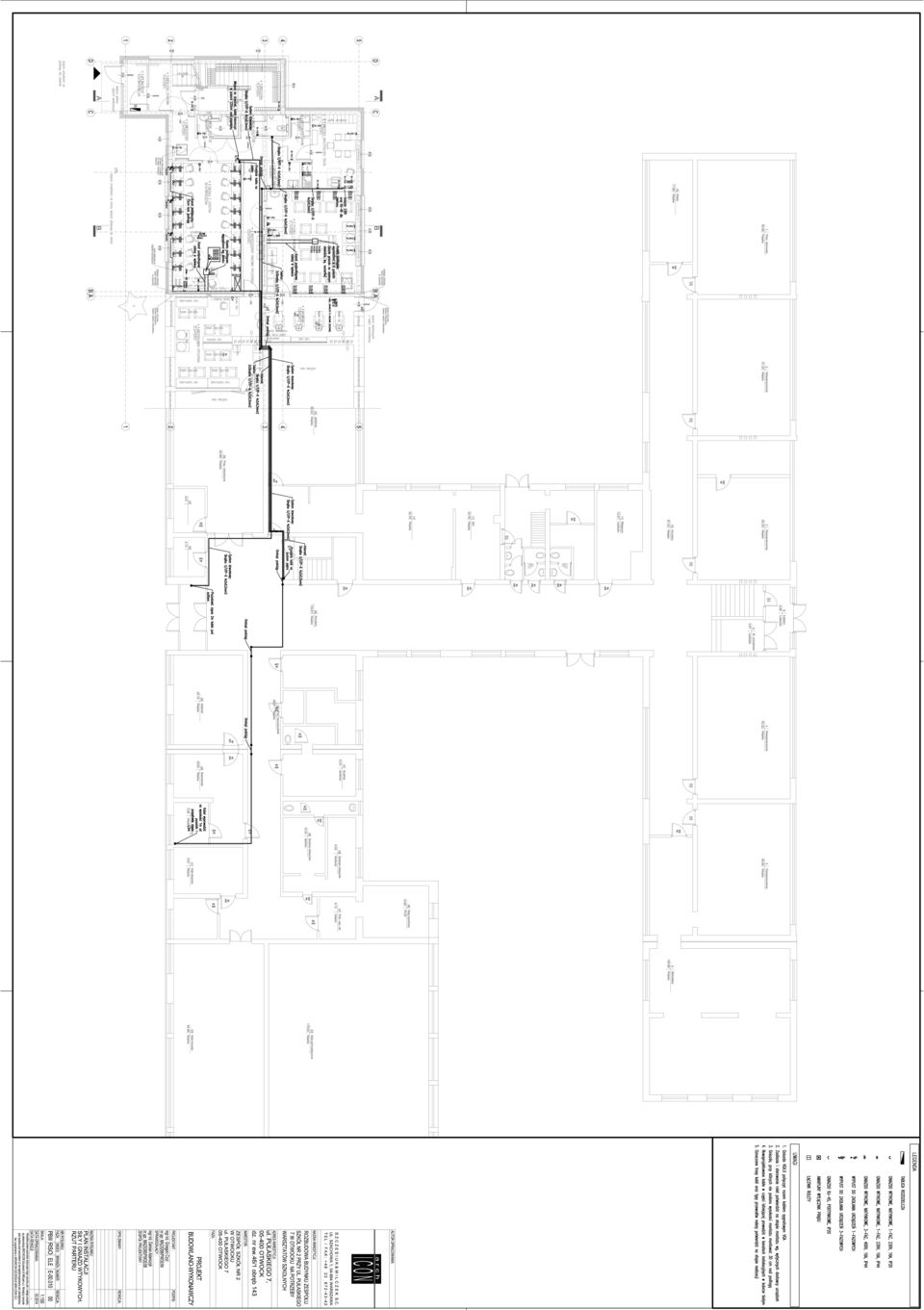

2 PROJEKT ARCHITEKTONICZNY BUDOWLANO-WYKONAWCZY ROZBUDOWA BUDYNKU ZESPOŁU SZKÓŁ NR 2 PRZY UL. PUŁASKIEGO 7 W OTWOCKU NA POTRZEBY WARSZTATÓW SZKOLNYCH Spis treści strona 1 Informacje ogólne 3 2 Podstawa opracowania 3 3 Zakres opracowania 4 4 Opis techniczny rozwiązań projektowych Bilans mocy odbiorników elektrycznych Zasilanie obiektu Prace demontażowe Instalacja oświetleniowa - oświetlenie wnętrz Sposób wykonania instalacji oświetlenia wnętrz Oświetlenie ewakuacyjne Instalacja siły i gniazd wtykowych Ochrona od porażeń prądem elektrycznym Ochrona przeciw przepięciowa Przeciwpożarowy wyłącznik prądu Instalacja odgromowa i uziemiająca Instalacje teletechniczne Informacje ogólne 7 Część rysunkowa i techniczna E Plan instalacji siły i gniazd wtykowych. Rzut parteru. E Plan instalacji siły i gniazd wtykowych. Rzut I piętra. E Plan instalacji oświetlenia. Rzut parteru. E Plan instalacji oświetlenia. Rzut I piętra. E Plan instalacji uziemiającej. Rzut parteru. E Plan instalacji odgromowej. Rzut dachu. E Schemat rozdzielnicy TG. E Schematy rozdzielnic oddziałowych. Część formalno-prawna 1. Uprawnienia projektanta i sprawdzającego 2. Kopia przynależności do PIIB projektanta i sprawdzającego 3. Warunki przyłaczenia do sieci PGE numer 14/R3/04802 ARCHICON Szczesiuk & Wilczek s.c., Marzec, 2014r 2

3 PROJEKT ARCHITEKTONICZNY BUDOWLANO-WYKONAWCZY ROZBUDOWA BUDYNKU ZESPOŁU SZKÓŁ NR 2 PRZY UL. PUŁASKIEGO 7 W OTWOCKU NA POTRZEBY WARSZTATÓW SZKOLNYCH 1 Informacje ogólne Przedmiotem opracowania jest projekt budowlano-wykonawczy instalacji elektrycznych dla rozbudowywanego budynku zespołu szkół nr 2 przy ul Pułaskiego 7 w Otwocku na potrzeby warsztatów szkolnych. 2 Podstawa opracowania Podstawą do opracowania poniższej dokumentacji są następujące dokumenty: Umowa z Inwestorem Wytyczne i uzgodnienia z Inwestorem na etapie tworzenia projektu Projekt architektoniczny Uzgodnienia międzybranżowe Katalogi urządzeń i materiałów instalacyjnych Wszystkie prace wykonane będą zgodnie z obowiązującymi normami i przepisami, a w szczególności: PN-IEC Instalacje w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przeciwporażeniowa", PN-IEC Instalacje w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed prądem przetężeniowym", PN-IEC Instalacje w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Odłączanie izolacyjne i łączenie", PN-IEC Instalacje w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Środki ochrony przed porażeniem prądem elektrycznym, PN-IEC Instalacje w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Środki ochrony przed prądem przetężeniowym", PN-IEC Instalacje w obiektach budowlanych.. Dobór i montaż wyposażenia elektrycznego. Obciążalności prądowe długotrwałe przewodów", PN-IEC Instalacje w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Aparatura łączeniowa i sterownicza", PN-IEC Instalacje w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Uziemienia i przewody ochronne", PN-IEC Instalacje w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Instalacje bezpieczeństwa", PN-76/E Elektroenergetyczne i sygnalizacyjne linie kablowe", PN-EN Oświetlenie awaryjne PN-EN Systemy oświetlenia awaryjnego Rozporządzenie Ministra Infrastruktury w sprawie szczegółowego zakresu i formy planu bezpieczeństwa i ochrony zdrowia oraz szczegółowego zakresu rodzajów robót budowlanych, stwarzających zagrożenie bezpieczeństwa i zdrowia ludzi. [Dz. Ust. nr 151 poz z dnia 17. września 2002 r.) ARCHICON Szczesiuk & Wilczek s.c., Marzec, 2014r 3

4 PROJEKT ARCHITEKTONICZNY BUDOWLANO-WYKONAWCZY ROZBUDOWA BUDYNKU ZESPOŁU SZKÓŁ NR 2 PRZY UL. PUŁASKIEGO 7 W OTWOCKU NA POTRZEBY WARSZTATÓW SZKOLNYCH 3 Zakres opracowania Zakres opracowania obejmuje: Tablicę rozdzielczą TG Tablice oddziałowe Instalacje oświetlenia podstawowego i ewakuacyjnego Instalacje gniazd wtykowych Instalacje zasilania odbiorników energii elektrycznej Instalacje uziemiającą, połączeń wyrównawczych i odgromową Część rysunkową opracowania W części rysunkowej opracowania pokazano trasy prowadzenia instalacji elektrycznych, lokalizacje urządzeń i elementów. Wszelkie zmiany związane z powyższym należy każdorazowo uzgadniać z jednostką projektową i Inwestorem. Poniższy opis techniczny musi być rozpatrywany łącznie z częścią rysunkową. Wszystkie systemy lub urządzenia wyszczególnione tylko w opisie technicznym, a nie przedstawione w części rysunkowej lub odwrotnie, należy traktować pełnoprawnie z tymi, które opisano w obu częściach, opisowej i rysunkowej opracowania. 4 Opis techniczny rozwiązań projektowych 4.1 Bilans mocy odbiorników elektrycznych. Rozbudowywane pomieszczenia wyposażone będą w następujące instalacje elektryczne: a - instalację oświetlenia ogólnego; b - instalację oświetlenia ewakuacyjnego; c - instalację gniazd wtykowych; d- zasilanie wentylacji mechanicznej; Moc zainstalowana obiektu wynosi kw Moc szczytowa kw 4.2 Zasilanie obiektu Rozbudowywany obiekt zasilony będzie ze złącza kablowego zlokalizowanego na ścianie zewnętrznej stacji transformatorowej. Kabel zasilający rozdzielnicę TG według odrębnego opracowania. Dla rozbudowywanej części obiektu zaprojektowano natynkową tablicę rozdzielczą TG. Istniejącą tablicę szkoły zasilić z nowoprojektowanej rozdzielnicy głównej kablem YKYżo 5x16mm2. Kabel należy zabezpieczyć bezpiecznikami 50A. Trasa kabla zasilającego istniejącą tablicę szkoły pokazano w tomie I na rysunku nr PBW-RSO-PZT-02 PROJEKT ZAGOSPODAROWANIA TERENU. ARCHICON Szczesiuk & Wilczek s.c., Marzec, 2014r 4

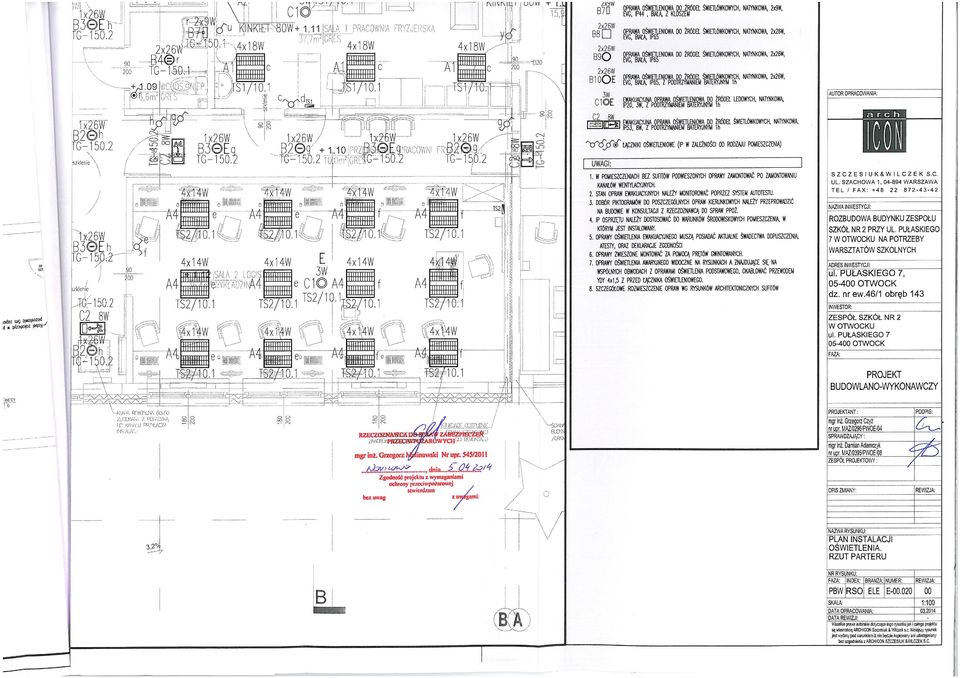

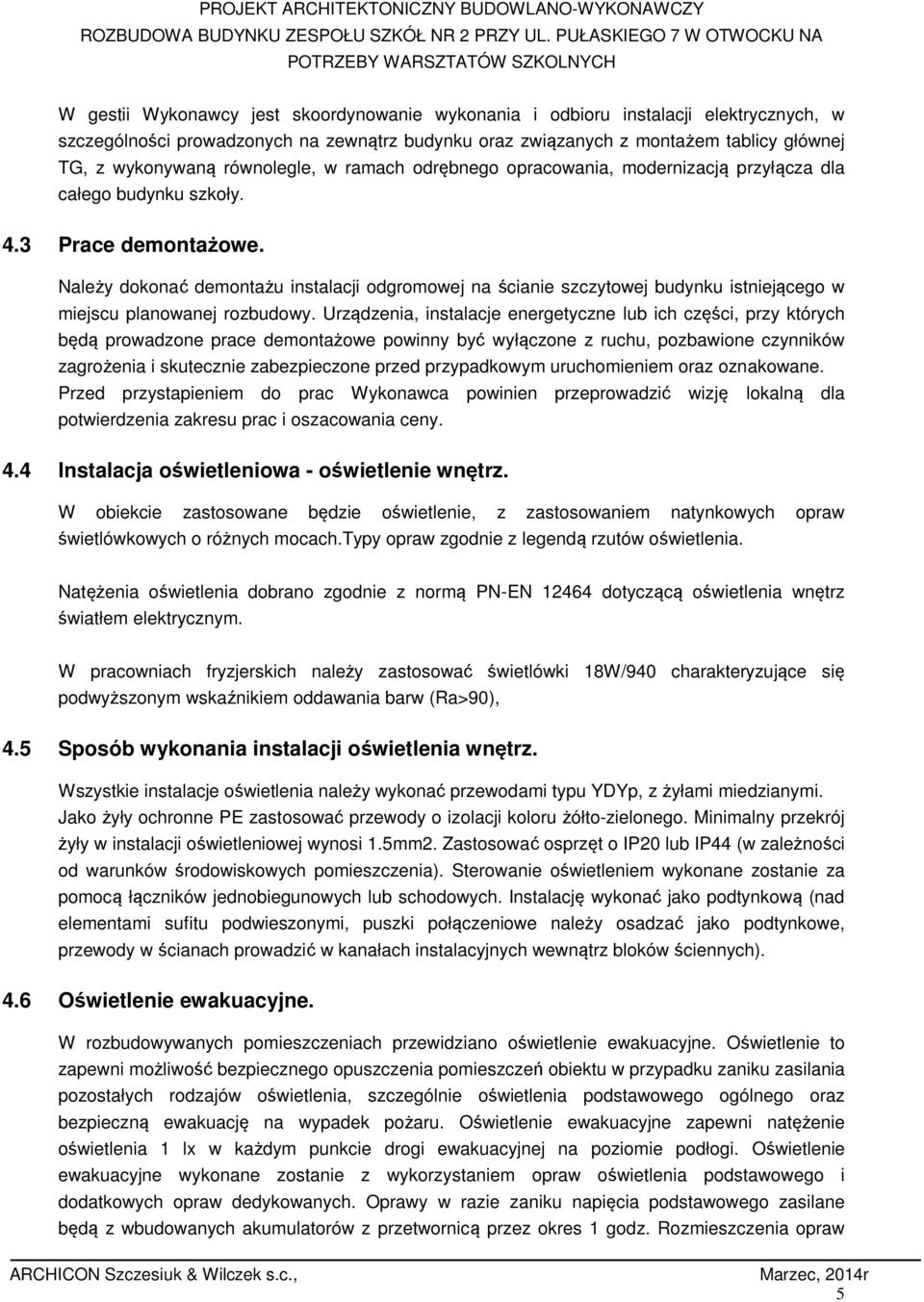

5 PROJEKT ARCHITEKTONICZNY BUDOWLANO-WYKONAWCZY ROZBUDOWA BUDYNKU ZESPOŁU SZKÓŁ NR 2 PRZY UL. PUŁASKIEGO 7 W OTWOCKU NA POTRZEBY WARSZTATÓW SZKOLNYCH W gestii Wykonawcy jest skoordynowanie wykonania i odbioru instalacji elektrycznych, w szczególności prowadzonych na zewnątrz budynku oraz związanych z montażem tablicy głównej TG, z wykonywaną równolegle, w ramach odrębnego opracowania, modernizacją przyłącza dla całego budynku szkoły. 4.3 Prace demontażowe. Należy dokonać demontażu instalacji odgromowej na ścianie szczytowej budynku istniejącego w miejscu planowanej rozbudowy. Urządzenia, instalacje energetyczne lub ich części, przy których będą prowadzone prace demontażowe powinny być wyłączone z ruchu, pozbawione czynników zagrożenia i skutecznie zabezpieczone przed przypadkowym uruchomieniem oraz oznakowane. Przed przystapieniem do prac Wykonawca powinien przeprowadzić wizję lokalną dla potwierdzenia zakresu prac i oszacowania ceny. 4.4 Instalacja oświetleniowa - oświetlenie wnętrz. W obiekcie zastosowane będzie oświetlenie, z zastosowaniem natynkowych opraw świetlówkowych o różnych mocach.typy opraw zgodnie z legendą rzutów oświetlenia. Natężenia oświetlenia dobrano zgodnie z normą PN-EN dotyczącą oświetlenia wnętrz światłem elektrycznym. W pracowniach fryzjerskich należy zastosować świetlówki 18W/940 charakteryzujące się podwyższonym wskaźnikiem oddawania barw (Ra>90), 4.5 Sposób wykonania instalacji oświetlenia wnętrz. Wszystkie instalacje oświetlenia należy wykonać przewodami typu YDYp, z żyłami miedzianymi. Jako żyły ochronne PE zastosować przewody o izolacji koloru żółto-zielonego. Minimalny przekrój żyły w instalacji oświetleniowej wynosi 1.5mm2. Zastosować osprzęt o IP20 lub IP44 (w zależności od warunków środowiskowych pomieszczenia). Sterowanie oświetleniem wykonane zostanie za pomocą łączników jednobiegunowych lub schodowych. Instalację wykonać jako podtynkową (nad elementami sufitu podwieszonymi, puszki połączeniowe należy osadzać jako podtynkowe, przewody w ścianach prowadzić w kanałach instalacyjnych wewnątrz bloków ściennych). 4.6 Oświetlenie ewakuacyjne. W rozbudowywanych pomieszczeniach przewidziano oświetlenie ewakuacyjne. Oświetlenie to zapewni możliwość bezpiecznego opuszczenia pomieszczeń obiektu w przypadku zaniku zasilania pozostałych rodzajów oświetlenia, szczególnie oświetlenia podstawowego ogólnego oraz bezpieczną ewakuację na wypadek pożaru. Oświetlenie ewakuacyjne zapewni natężenie oświetlenia 1 lx w każdym punkcie drogi ewakuacyjnej na poziomie podłogi. Oświetlenie ewakuacyjne wykonane zostanie z wykorzystaniem opraw oświetlenia podstawowego i dodatkowych opraw dedykowanych. Oprawy w razie zaniku napięcia podstawowego zasilane będą z wbudowanych akumulatorów z przetwornicą przez okres 1 godz. Rozmieszczenia opraw ARCHICON Szczesiuk & Wilczek s.c., Marzec, 2014r 5

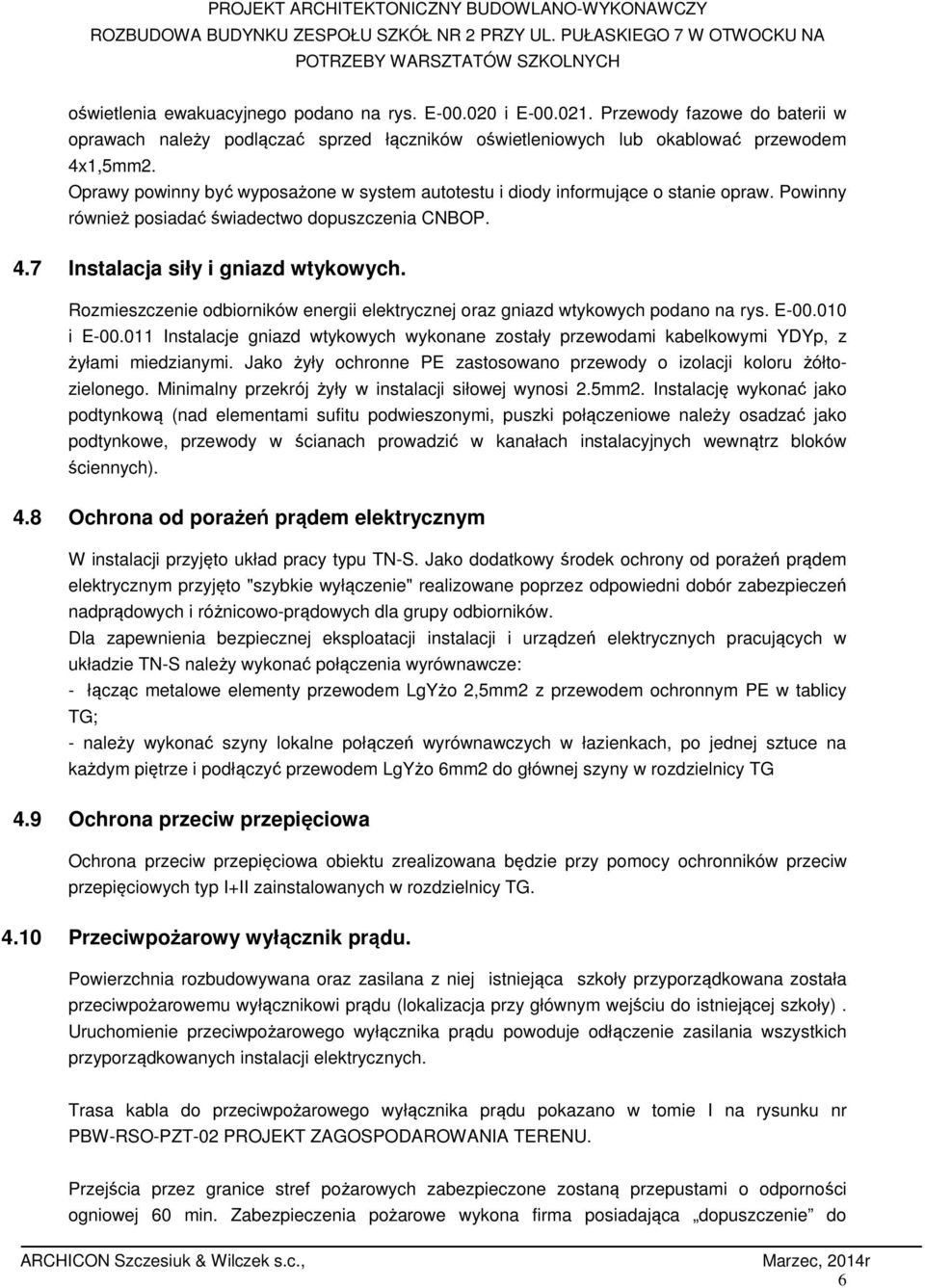

6 PROJEKT ARCHITEKTONICZNY BUDOWLANO-WYKONAWCZY ROZBUDOWA BUDYNKU ZESPOŁU SZKÓŁ NR 2 PRZY UL. PUŁASKIEGO 7 W OTWOCKU NA POTRZEBY WARSZTATÓW SZKOLNYCH oświetlenia ewakuacyjnego podano na rys. E i E Przewody fazowe do baterii w oprawach należy podlączać sprzed łączników oświetleniowych lub okablować przewodem 4x1,5mm2. Oprawy powinny być wyposażone w system autotestu i diody informujące o stanie opraw. Powinny również posiadać świadectwo dopuszczenia CNBOP. 4.7 Instalacja siły i gniazd wtykowych. Rozmieszczenie odbiorników energii elektrycznej oraz gniazd wtykowych podano na rys. E i E Instalacje gniazd wtykowych wykonane zostały przewodami kabelkowymi YDYp, z żyłami miedzianymi. Jako żyły ochronne PE zastosowano przewody o izolacji koloru żółtozielonego. Minimalny przekrój żyły w instalacji siłowej wynosi 2.5mm2. Instalację wykonać jako podtynkową (nad elementami sufitu podwieszonymi, puszki połączeniowe należy osadzać jako podtynkowe, przewody w ścianach prowadzić w kanałach instalacyjnych wewnątrz bloków ściennych). 4.8 Ochrona od porażeń prądem elektrycznym W instalacji przyjęto układ pracy typu TN-S. Jako dodatkowy środek ochrony od porażeń prądem elektrycznym przyjęto "szybkie wyłączenie" realizowane poprzez odpowiedni dobór zabezpieczeń nadprądowych i różnicowo-prądowych dla grupy odbiorników. Dla zapewnienia bezpiecznej eksploatacji instalacji i urządzeń elektrycznych pracujących w układzie TN-S należy wykonać połączenia wyrównawcze: - łącząc metalowe elementy przewodem LgYżo 2,5mm2 z przewodem ochronnym PE w tablicy TG; - należy wykonać szyny lokalne połączeń wyrównawczych w łazienkach, po jednej sztuce na każdym piętrze i podłączyć przewodem LgYżo 6mm2 do głównej szyny w rozdzielnicy TG 4.9 Ochrona przeciw przepięciowa Ochrona przeciw przepięciowa obiektu zrealizowana będzie przy pomocy ochronników przeciw przepięciowych typ I+II zainstalowanych w rozdzielnicy TG Przeciwpożarowy wyłącznik prądu. Powierzchnia rozbudowywana oraz zasilana z niej istniejąca szkoły przyporządkowana została przeciwpożarowemu wyłącznikowi prądu (lokalizacja przy głównym wejściu do istniejącej szkoły). Uruchomienie przeciwpożarowego wyłącznika prądu powoduje odłączenie zasilania wszystkich przyporządkowanych instalacji elektrycznych. Trasa kabla do przeciwpożarowego wyłącznika prądu pokazano w tomie I na rysunku nr PBW-RSO-PZT-02 PROJEKT ZAGOSPODAROWANIA TERENU. Przejścia przez granice stref pożarowych zabezpieczone zostaną przepustami o odporności ogniowej 60 min. Zabezpieczenia pożarowe wykona firma posiadająca dopuszczenie do ARCHICON Szczesiuk & Wilczek s.c., Marzec, 2014r 6

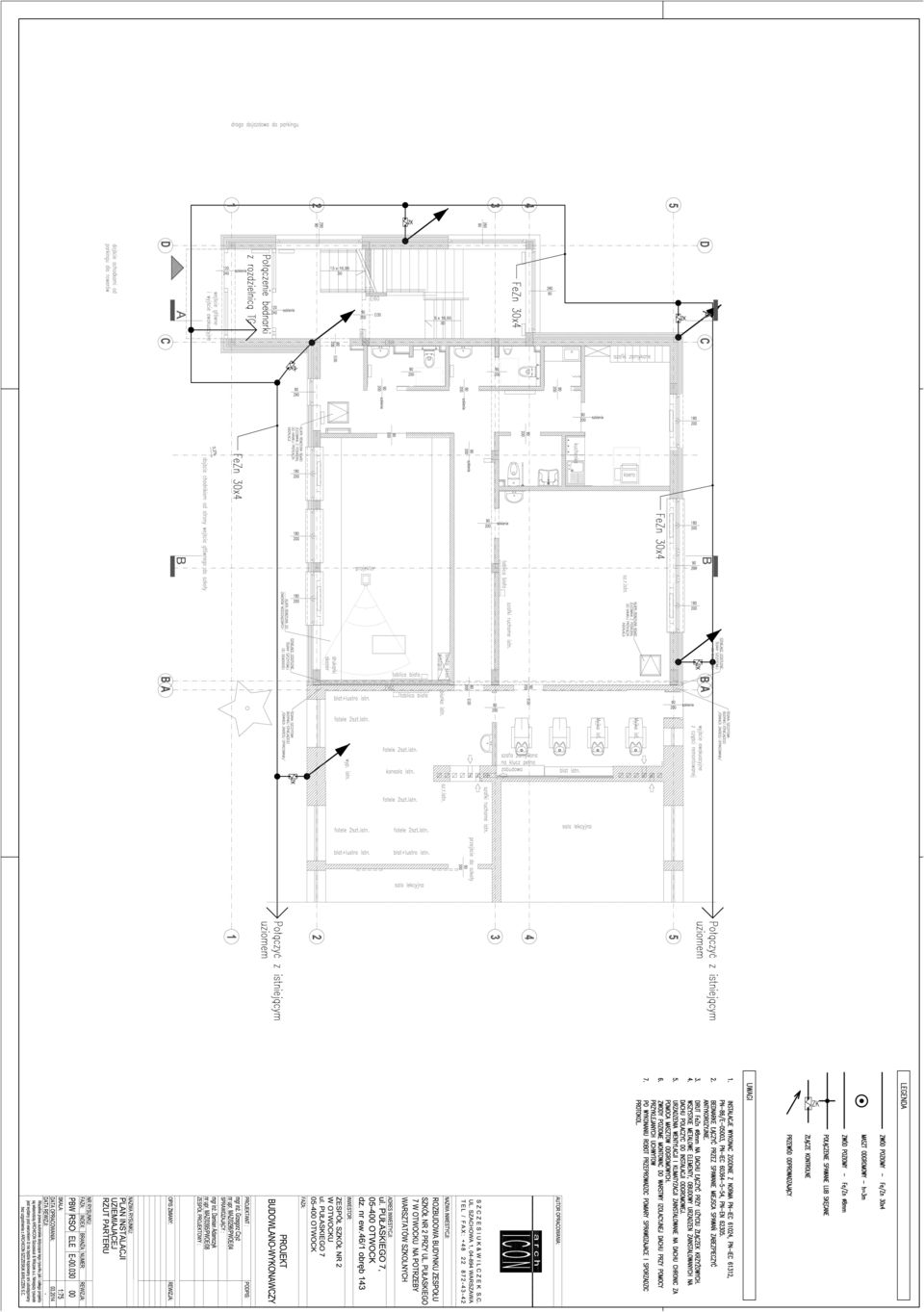

7 PROJEKT ARCHITEKTONICZNY BUDOWLANO-WYKONAWCZY ROZBUDOWA BUDYNKU ZESPOŁU SZKÓŁ NR 2 PRZY UL. PUŁASKIEGO 7 W OTWOCKU NA POTRZEBY WARSZTATÓW SZKOLNYCH wykonywania danych robót oraz posiadająca atesty stosowanych zabezpieczeń pożarowych Instalacja odgromowa i uziemiająca Instalację odgromową na dachu stanowić będzie drut FeZn fi 8mm Zwódy poziome na dachu należy połączyć z przewodami odprowadzającymi.cały przewód odprowadzający prowadzić wzdłuż ściany zewnętrznej w rurce RVS28 w warstwie ocieplenia.dokoła budynku należy wykonać uziom otokowy z płaskownika FeZn 30x4 układanego w wykopie na głębokości 0,8m, w odległości 1,0 m od fundamentu budynku. Do uziomu otokowego należy przyłączyć przewody odprowadzające za pomocą złącz w studzienkach kontrolno pomiarowych.połączenia z uziomem otokowym należy wykonać jako spawane lub skręcane i zabezpieczyć przed korozją Instalacje teletechniczne W obiekcie należy wykonać następujące instalacje teletechniczne: instalację okablowania strukturalnego (podlączenie gniazd w standardzie RJ45; przewodem UTP kat. 6 oraz okablowanie łączące projektowaną szafę krosującą z istniejącą szafą w szkole zgodnie z planami siły ) przewody do podłączenia projektorów kablem VGA; okablowanie do rozbudowy istniejącego systemu dzwonkowego; okablowanie strukturalne do podłączenia telefonu; 4.13 Informacje ogólne Instalacja elektryczna powinna być wykonana przez wykwalifikowanych pracowników posiadających odpowiednie i aktualne uprawnienia eksploatacyjne. Wszystkie prace powinny być wykonane z uwzględnieniem obowiązujących Polskich Norm, przepisów BHP i zasad wiedzy technicznej. Po wykonaniu instalacji należy wykonać badania skuteczności ochrony przeciwporażeniowej, stanu izolacji kabli i przewodów, natężenia oświetlenia podstawowego i ewakuacyjnego. Protokoły z badań należy dołączyć do dokumentacji powykonawczej. Opracował mgr inż. Grzegorz Czyż MAZ/0296/PWOE/04 ARCHICON Szczesiuk & Wilczek s.c., Marzec, 2014r 7
