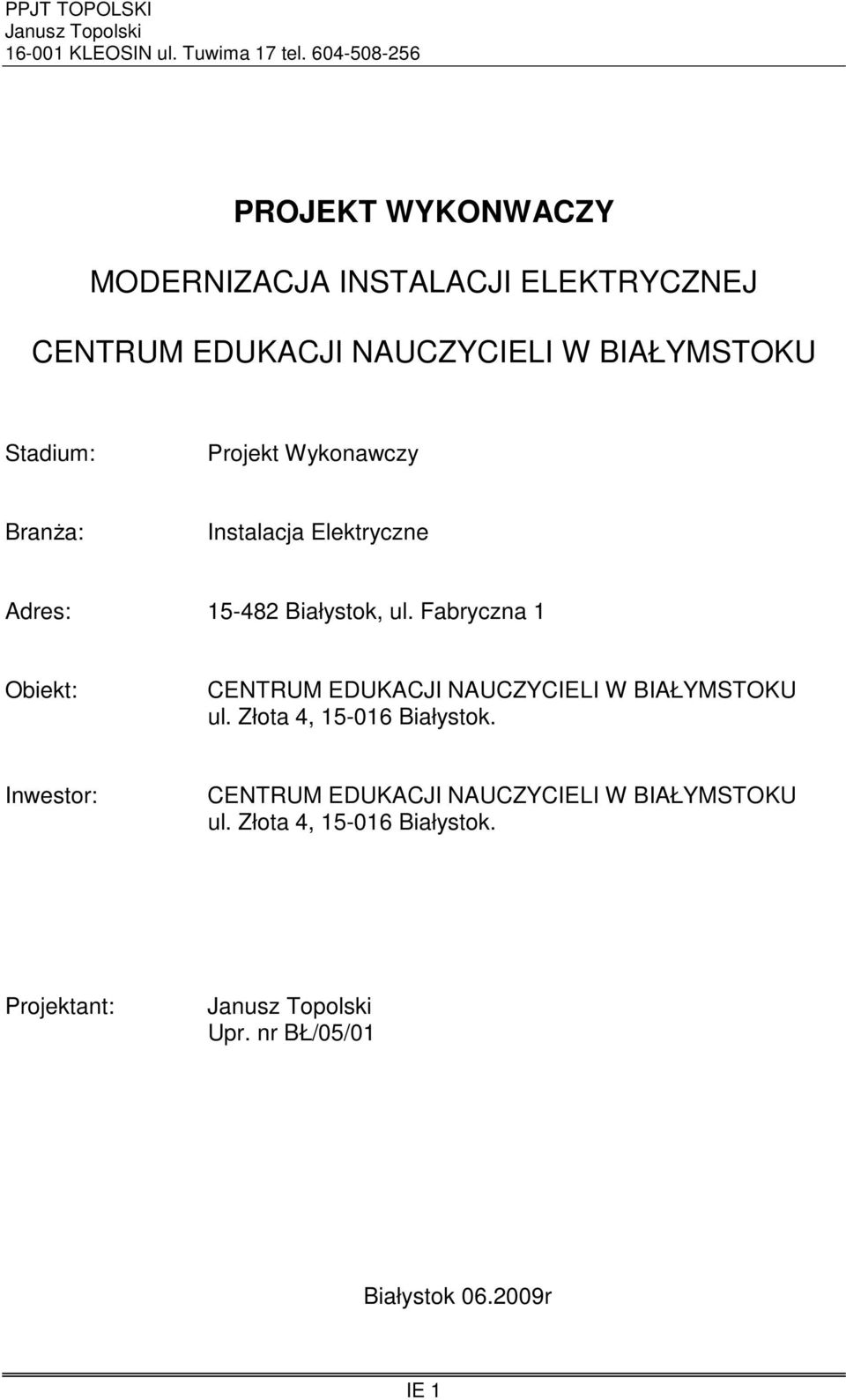

1 PROJEKT WYKONWACZY MODERNIZACJA INSTALACJI ELEKTRYCZNEJ CENTRUM EDUKACJI NAUCZYCIELI W BIAŁYMSTOKU Stadium: Projekt Wykonawczy BranŜa: Instalacja Elektryczne Adres: Białystok, ul. Fabryczna 1 Obiekt: CENTRUM EDUKACJI NAUCZYCIELI W BIAŁYMSTOKU ul. Złota 4, Białystok. Inwestor: CENTRUM EDUKACJI NAUCZYCIELI W BIAŁYMSTOKU ul. Złota 4, Białystok. Projektant: Upr. nr BŁ/05/01 Białystok r IE 1

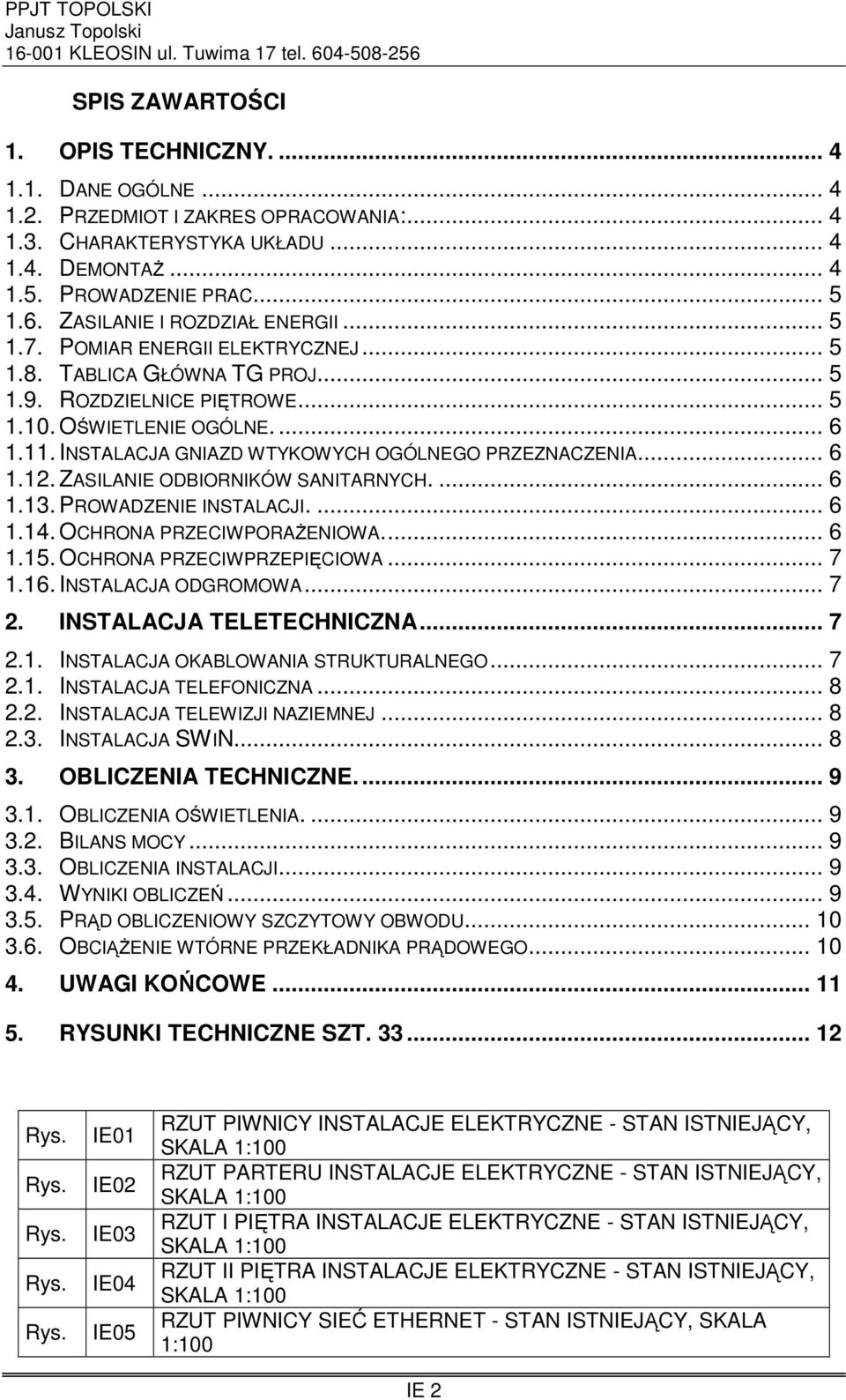

2 SPIS ZAWARTOŚCI 1. OPIS TECHNICZNY DANE OGÓLNE PRZEDMIOT I ZAKRES OPRACOWANIA: CHARAKTERYSTYKA UKŁADU DEMONTAś PROWADZENIE PRAC ZASILANIE I ROZDZIAŁ ENERGII POMIAR ENERGII ELEKTRYCZNEJ TABLICA GŁÓWNA TG PROJ ROZDZIELNICE PIĘTROWE OŚWIETLENIE OGÓLNE INSTALACJA GNIAZD WTYKOWYCH OGÓLNEGO PRZEZNACZENIA ZASILANIE ODBIORNIKÓW SANITARNYCH PROWADZENIE INSTALACJI OCHRONA PRZECIWPORAśENIOWA OCHRONA PRZECIWPRZEPIĘCIOWA INSTALACJA ODGROMOWA INSTALACJA TELETECHNICZNA INSTALACJA OKABLOWANIA STRUKTURALNEGO INSTALACJA TELEFONICZNA INSTALACJA TELEWIZJI NAZIEMNEJ INSTALACJA SWIN OBLICZENIA TECHNICZNE OBLICZENIA OŚWIETLENIA BILANS MOCY OBLICZENIA INSTALACJI WYNIKI OBLICZEŃ PRĄD OBLICZENIOWY SZCZYTOWY OBWODU OBCIĄśENIE WTÓRNE PRZEKŁADNIKA PRĄDOWEGO UWAGI KOŃCOWE RYSUNKI TECHNICZNE SZT IE01 IE02 IE03 IE04 IE05 RZUT PIWNICY INSTALACJE ELEKTRYCZNE - STAN ISTNIEJĄCY, RZUT PARTERU INSTALACJE ELEKTRYCZNE - STAN ISTNIEJĄCY, RZUT I PIĘTRA INSTALACJE ELEKTRYCZNE - STAN ISTNIEJĄCY, RZUT II PIĘTRA INSTALACJE ELEKTRYCZNE - STAN ISTNIEJĄCY, RZUT PIWNICY SIEĆ ETHERNET - STAN ISTNIEJĄCY, SKALA 1:100 IE 2

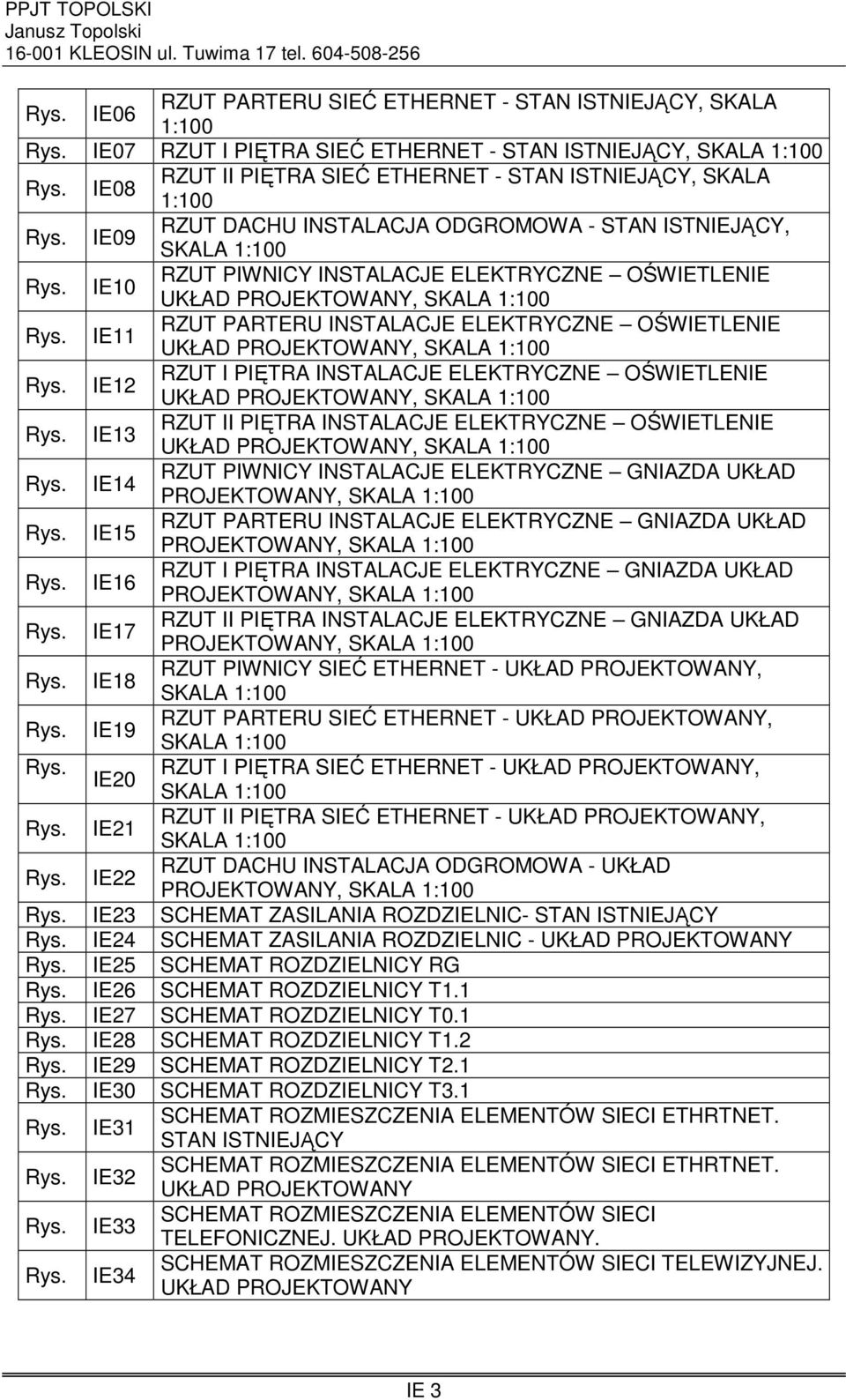

3 IE06 RZUT PARTERU SIEĆ ETHERNET - STAN ISTNIEJĄCY, SKALA 1:100 IE07 RZUT I PIĘTRA SIEĆ ETHERNET - STAN ISTNIEJĄCY, IE08 RZUT II PIĘTRA SIEĆ ETHERNET - STAN ISTNIEJĄCY, SKALA 1:100 IE09 RZUT DACHU INSTALACJA ODGROMOWA - STAN ISTNIEJĄCY, IE10 RZUT PIWNICY INSTALACJE ELEKTRYCZNE OŚWIETLENIE UKŁAD PROJEKTOWANY, IE11 RZUT PARTERU INSTALACJE ELEKTRYCZNE OŚWIETLENIE UKŁAD PROJEKTOWANY, IE12 RZUT I PIĘTRA INSTALACJE ELEKTRYCZNE OŚWIETLENIE UKŁAD PROJEKTOWANY, IE13 RZUT II PIĘTRA INSTALACJE ELEKTRYCZNE OŚWIETLENIE UKŁAD PROJEKTOWANY, IE14 RZUT PIWNICY INSTALACJE ELEKTRYCZNE GNIAZDA UKŁAD PROJEKTOWANY, IE15 RZUT PARTERU INSTALACJE ELEKTRYCZNE GNIAZDA UKŁAD PROJEKTOWANY, IE16 RZUT I PIĘTRA INSTALACJE ELEKTRYCZNE GNIAZDA UKŁAD PROJEKTOWANY, IE17 RZUT II PIĘTRA INSTALACJE ELEKTRYCZNE GNIAZDA UKŁAD PROJEKTOWANY, IE18 RZUT PIWNICY SIEĆ ETHERNET - UKŁAD PROJEKTOWANY, IE19 RZUT PARTERU SIEĆ ETHERNET - UKŁAD PROJEKTOWANY, RZUT I PIĘTRA SIEĆ ETHERNET - UKŁAD PROJEKTOWANY, IE20 IE21 RZUT II PIĘTRA SIEĆ ETHERNET - UKŁAD PROJEKTOWANY, IE22 RZUT DACHU INSTALACJA ODGROMOWA - UKŁAD PROJEKTOWANY, IE23 SCHEMAT ZASILANIA ROZDZIELNIC- STAN ISTNIEJĄCY IE24 SCHEMAT ZASILANIA ROZDZIELNIC - UKŁAD PROJEKTOWANY IE25 SCHEMAT ROZDZIELNICY RG IE26 SCHEMAT ROZDZIELNICY T1.1 IE27 SCHEMAT ROZDZIELNICY T0.1 IE28 SCHEMAT ROZDZIELNICY T1.2 IE29 SCHEMAT ROZDZIELNICY T2.1 IE30 SCHEMAT ROZDZIELNICY T3.1 IE31 IE32 IE33 IE34 SCHEMAT ROZMIESZCZENIA ELEMENTÓW SIECI ETHRTNET. STAN ISTNIEJĄCY SCHEMAT ROZMIESZCZENIA ELEMENTÓW SIECI ETHRTNET. UKŁAD PROJEKTOWANY SCHEMAT ROZMIESZCZENIA ELEMENTÓW SIECI TELEFONICZNEJ. UKŁAD PROJEKTOWANY. SCHEMAT ROZMIESZCZENIA ELEMENTÓW SIECI TELEWIZYJNEJ. UKŁAD PROJEKTOWANY IE 3

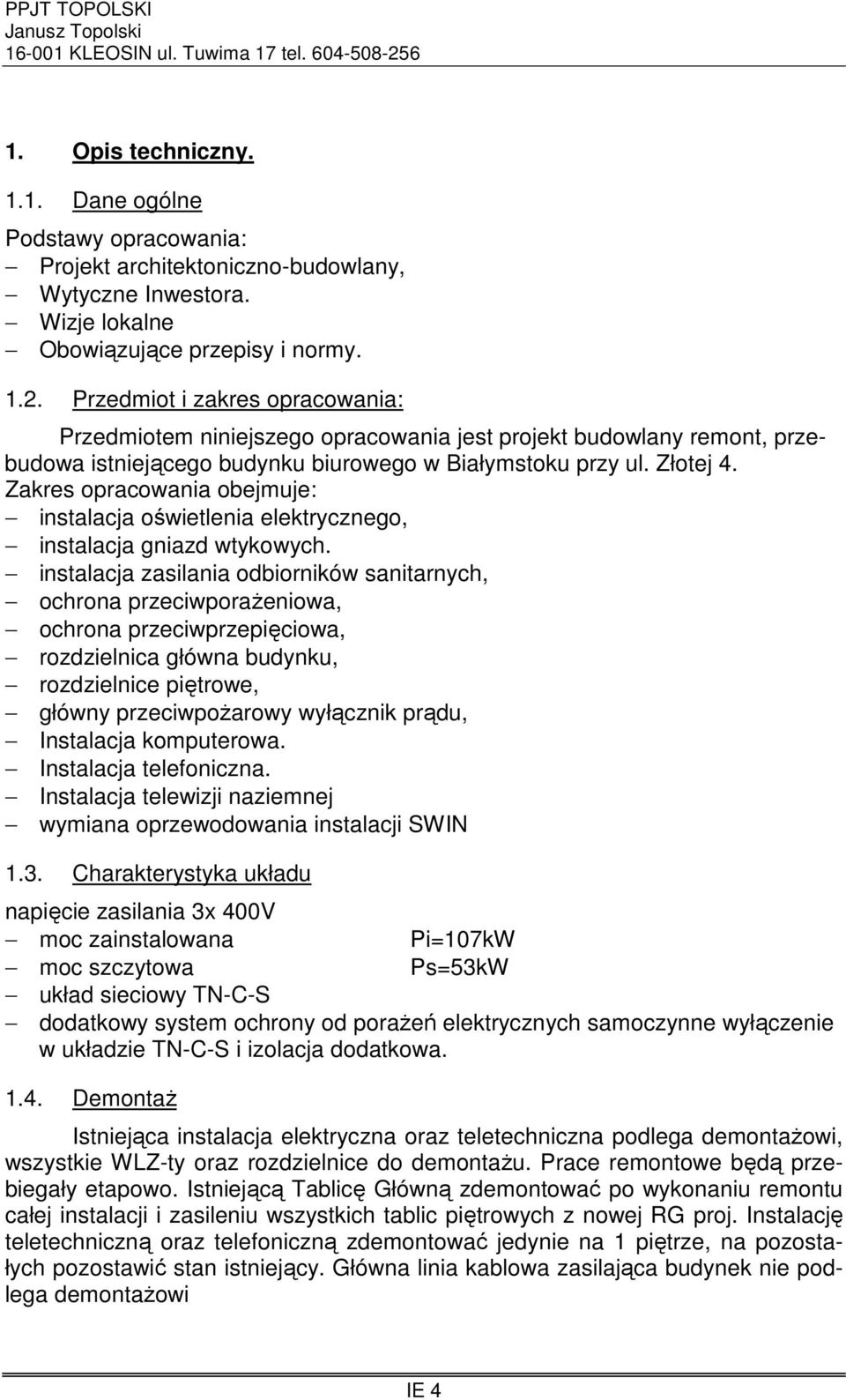

4 1. Opis techniczny Dane ogólne Podstawy opracowania: Projekt architektoniczno-budowlany, Wytyczne Inwestora. Wizje lokalne Obowiązujące przepisy i normy Przedmiot i zakres opracowania: Przedmiotem niniejszego opracowania jest projekt budowlany remont, przebudowa istniejącego budynku biurowego w Białymstoku przy ul. Złotej 4. Zakres opracowania obejmuje: instalacja oświetlenia elektrycznego, instalacja gniazd wtykowych. instalacja zasilania odbiorników sanitarnych, ochrona przeciwporaŝeniowa, ochrona przeciwprzepięciowa, rozdzielnica główna budynku, rozdzielnice piętrowe, główny przeciwpoŝarowy wyłącznik prądu, Instalacja komputerowa. Instalacja telefoniczna. Instalacja telewizji naziemnej wymiana oprzewodowania instalacji SWIN 1.3. Charakterystyka układu napięcie zasilania 3x 400V moc zainstalowana Pi=107kW moc szczytowa Ps=53kW układ sieciowy TN-C-S dodatkowy system ochrony od poraŝeń elektrycznych samoczynne wyłączenie w układzie TN-C-S i izolacja dodatkowa DemontaŜ Istniejąca instalacja elektryczna oraz teletechniczna podlega demontaŝowi, wszystkie WLZ-ty oraz rozdzielnice do demontaŝu. Prace remontowe będą przebiegały etapowo. Istniejącą Tablicę Główną zdemontować po wykonaniu remontu całej instalacji i zasileniu wszystkich tablic piętrowych z nowej RG proj. Instalację teletechniczną oraz telefoniczną zdemontować jedynie na 1 piętrze, na pozostałych pozostawić stan istniejący. Główna linia kablowa zasilająca budynek nie podlega demontaŝowi IE 4

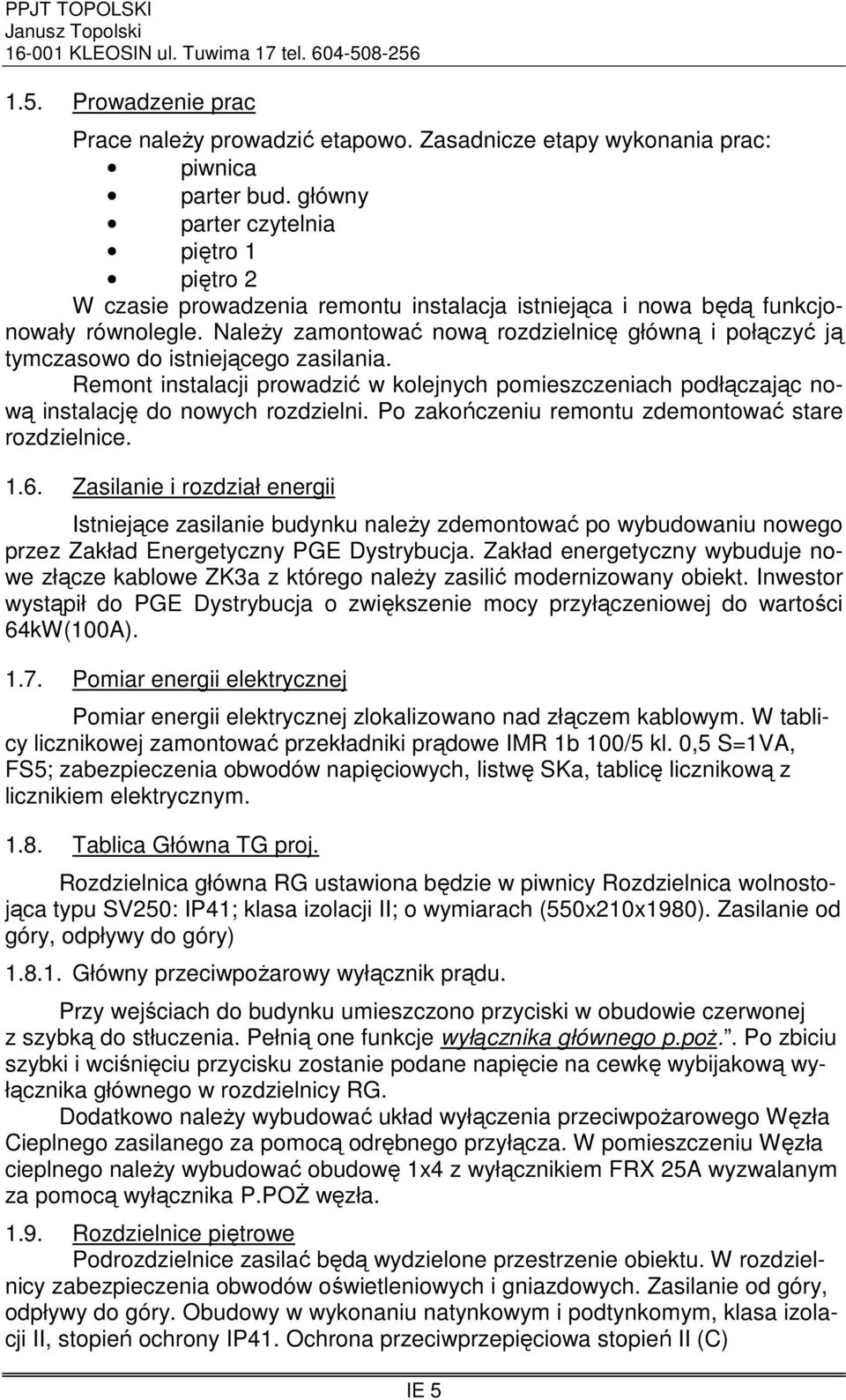

5 1.5. Prowadzenie prac Prace naleŝy prowadzić etapowo. Zasadnicze etapy wykonania prac: piwnica parter bud. główny parter czytelnia piętro 1 piętro 2 W czasie prowadzenia remontu instalacja istniejąca i nowa będą funkcjonowały równolegle. NaleŜy zamontować nową rozdzielnicę główną i połączyć ją tymczasowo do istniejącego zasilania. Remont instalacji prowadzić w kolejnych pomieszczeniach podłączając nową instalację do nowych rozdzielni. Po zakończeniu remontu zdemontować stare rozdzielnice Zasilanie i rozdział energii Istniejące zasilanie budynku naleŝy zdemontować po wybudowaniu nowego przez Zakład Energetyczny PGE Dystrybucja. Zakład energetyczny wybuduje nowe złącze kablowe ZK3a z którego naleŝy zasilić modernizowany obiekt. Inwestor wystąpił do PGE Dystrybucja o zwiększenie mocy przyłączeniowej do wartości 64kW(100A) Pomiar energii elektrycznej Pomiar energii elektrycznej zlokalizowano nad złączem kablowym. W tablicy licznikowej zamontować przekładniki prądowe IMR 1b 100/5 kl. 0,5 S=1VA, FS5; zabezpieczenia obwodów napięciowych, listwę SKa, tablicę licznikową z licznikiem elektrycznym Tablica Główna TG proj. Rozdzielnica główna RG ustawiona będzie w piwnicy Rozdzielnica wolnostojąca typu SV250: IP41; klasa izolacji II; o wymiarach (550x210x1980). Zasilanie od góry, odpływy do góry) Główny przeciwpoŝarowy wyłącznik prądu. Przy wejściach do budynku umieszczono przyciski w obudowie czerwonej z szybką do stłuczenia. Pełnią one funkcje wyłącznika głównego p.poŝ.. Po zbiciu szybki i wciśnięciu przycisku zostanie podane napięcie na cewkę wybijakową wyłącznika głównego w rozdzielnicy RG. Dodatkowo naleŝy wybudować układ wyłączenia przeciwpoŝarowego Węzła Cieplnego zasilanego za pomocą odrębnego przyłącza. W pomieszczeniu Węzła cieplnego naleŝy wybudować obudowę 1x4 z wyłącznikiem FRX 25A wyzwalanym za pomocą wyłącznika P.POś węzła Rozdzielnice piętrowe Podrozdzielnice zasilać będą wydzielone przestrzenie obiektu. W rozdzielnicy zabezpieczenia obwodów oświetleniowych i gniazdowych. Zasilanie od góry, odpływy do góry. Obudowy w wykonaniu natynkowym i podtynkomym, klasa izolacji II, stopień ochrony IP41. Ochrona przeciwprzepięciowa stopień II (C) IE 5

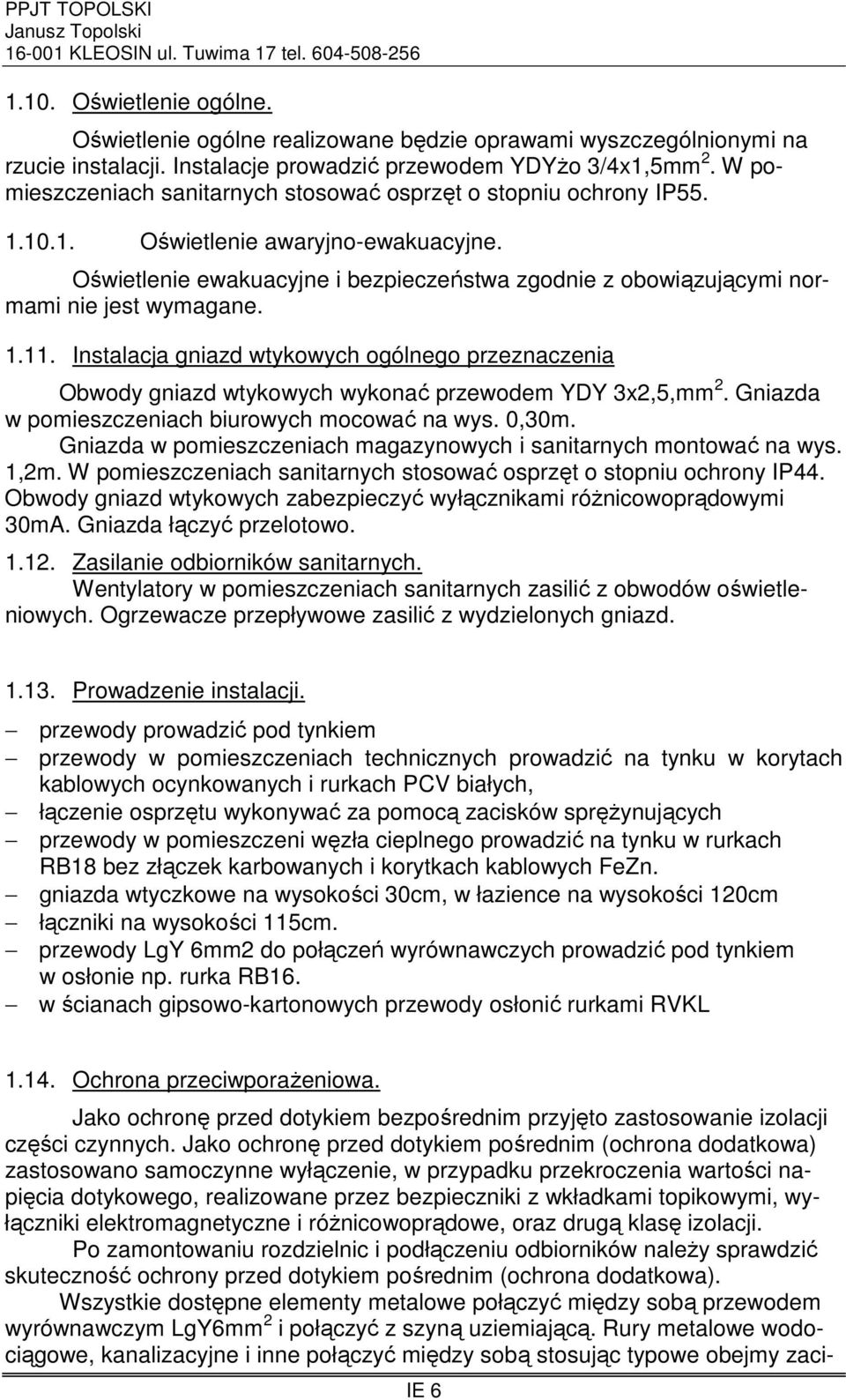

6 1.10. Oświetlenie ogólne. Oświetlenie ogólne realizowane będzie oprawami wyszczególnionymi na rzucie instalacji. Instalacje prowadzić przewodem YDYŜo 3/4x1,5mm 2. W pomieszczeniach sanitarnych stosować osprzęt o stopniu ochrony IP Oświetlenie awaryjno-ewakuacyjne. Oświetlenie ewakuacyjne i bezpieczeństwa zgodnie z obowiązującymi normami nie jest wymagane Instalacja gniazd wtykowych ogólnego przeznaczenia Obwody gniazd wtykowych wykonać przewodem YDY 3x2,5,mm 2. Gniazda w pomieszczeniach biurowych mocować na wys. 0,30m. Gniazda w pomieszczeniach magazynowych i sanitarnych montować na wys. 1,2m. W pomieszczeniach sanitarnych stosować osprzęt o stopniu ochrony IP44. Obwody gniazd wtykowych zabezpieczyć wyłącznikami róŝnicowoprądowymi 30mA. Gniazda łączyć przelotowo Zasilanie odbiorników sanitarnych. Wentylatory w pomieszczeniach sanitarnych zasilić z obwodów oświetleniowych. Ogrzewacze przepływowe zasilić z wydzielonych gniazd Prowadzenie instalacji. przewody prowadzić pod tynkiem przewody w pomieszczeniach technicznych prowadzić na tynku w korytach kablowych ocynkowanych i rurkach PCV białych, łączenie osprzętu wykonywać za pomocą zacisków spręŝynujących przewody w pomieszczeni węzła cieplnego prowadzić na tynku w rurkach RB18 bez złączek karbowanych i korytkach kablowych FeZn. gniazda wtyczkowe na wysokości 30cm, w łazience na wysokości 120cm łączniki na wysokości 115cm. przewody LgY 6mm2 do połączeń wyrównawczych prowadzić pod tynkiem w osłonie np. rurka RB16. w ścianach gipsowo-kartonowych przewody osłonić rurkami RVKL Ochrona przeciwporaŝeniowa. Jako ochronę przed dotykiem bezpośrednim przyjęto zastosowanie izolacji części czynnych. Jako ochronę przed dotykiem pośrednim (ochrona dodatkowa) zastosowano samoczynne wyłączenie, w przypadku przekroczenia wartości napięcia dotykowego, realizowane przez bezpieczniki z wkładkami topikowymi, wyłączniki elektromagnetyczne i róŝnicowoprądowe, oraz drugą klasę izolacji. Po zamontowaniu rozdzielnic i podłączeniu odbiorników naleŝy sprawdzić skuteczność ochrony przed dotykiem pośrednim (ochrona dodatkowa). Wszystkie dostępne elementy metalowe połączyć między sobą przewodem wyrównawczym LgY6mm 2 i połączyć z szyną uziemiającą. Rury metalowe wodociągowe, kanalizacyjne i inne połączyć między sobą stosując typowe obejmy zaci- IE 6

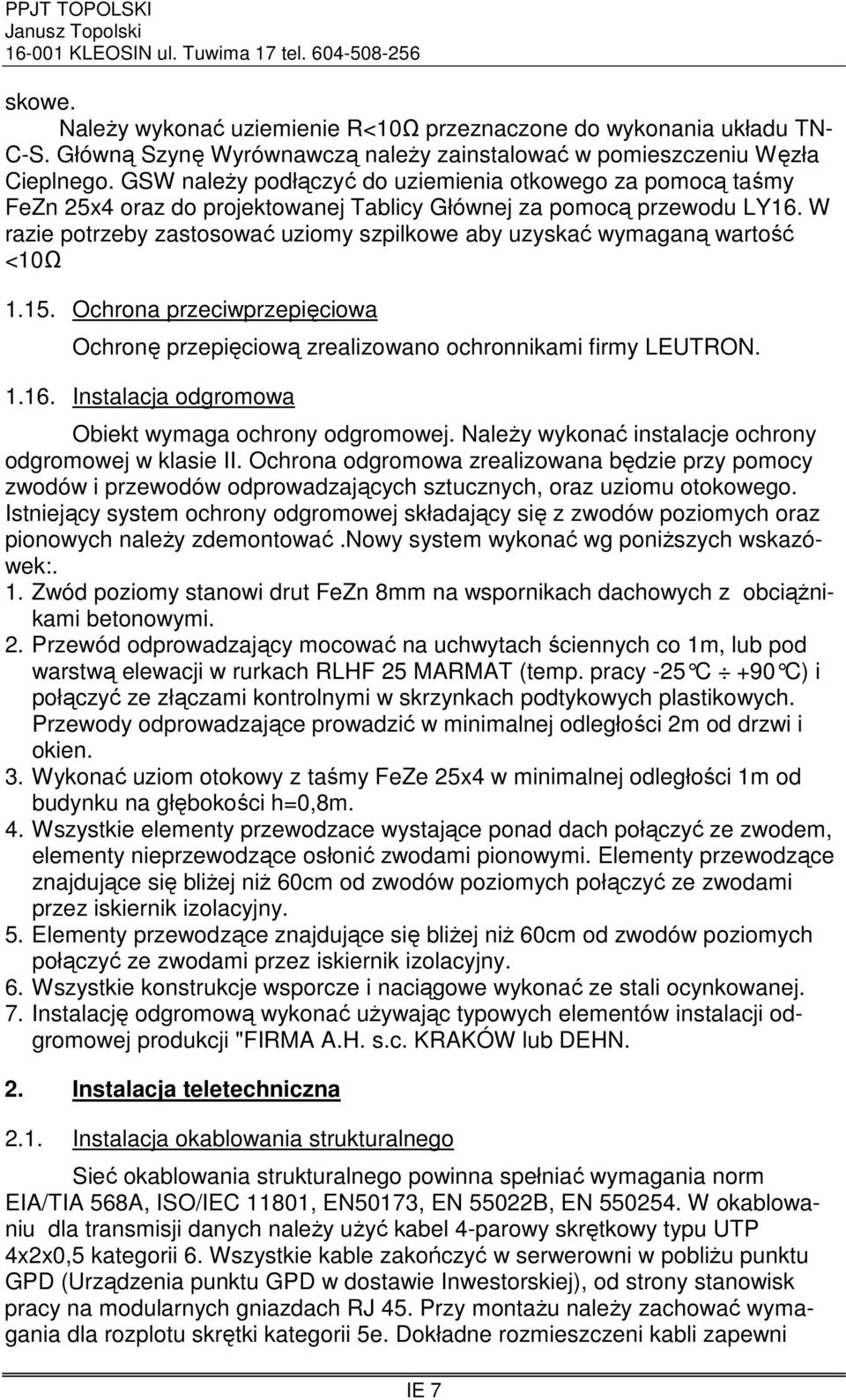

7 skowe. NaleŜy wykonać uziemienie R<10Ω przeznaczone do wykonania układu TN- C-S. Główną Szynę Wyrównawczą naleŝy zainstalować w pomieszczeniu Węzła Cieplnego. GSW naleŝy podłączyć do uziemienia otkowego za pomocą taśmy FeZn 25x4 oraz do projektowanej Tablicy Głównej za pomocą przewodu LY16. W razie potrzeby zastosować uziomy szpilkowe aby uzyskać wymaganą wartość <10Ω Ochrona przeciwprzepięciowa Ochronę przepięciową zrealizowano ochronnikami firmy LEUTRON Instalacja odgromowa Obiekt wymaga ochrony odgromowej. NaleŜy wykonać instalacje ochrony odgromowej w klasie II. Ochrona odgromowa zrealizowana będzie przy pomocy zwodów i przewodów odprowadzających sztucznych, oraz uziomu otokowego. Istniejący system ochrony odgromowej składający się z zwodów poziomych oraz pionowych naleŝy zdemontować.nowy system wykonać wg poniŝszych wskazówek:. 1. Zwód poziomy stanowi drut FeZn 8mm na wspornikach dachowych z obciąŝnikami betonowymi. 2. Przewód odprowadzający mocować na uchwytach ściennych co 1m, lub pod warstwą elewacji w rurkach RLHF 25 MARMAT (temp. pracy -25 C +90 C) i połączyć ze złączami kontrolnymi w skrzynkach podtykowych plastikowych. Przewody odprowadzające prowadzić w minimalnej odległości 2m od drzwi i okien. 3. Wykonać uziom otokowy z taśmy FeZe 25x4 w minimalnej odległości 1m od budynku na głębokości h=0,8m. 4. Wszystkie elementy przewodzace wystające ponad dach połączyć ze zwodem, elementy nieprzewodzące osłonić zwodami pionowymi. Elementy przewodzące znajdujące się bliŝej niŝ 60cm od zwodów poziomych połączyć ze zwodami przez iskiernik izolacyjny. 5. Elementy przewodzące znajdujące się bliŝej niŝ 60cm od zwodów poziomych połączyć ze zwodami przez iskiernik izolacyjny. 6. Wszystkie konstrukcje wsporcze i naciągowe wykonać ze stali ocynkowanej. 7. Instalację odgromową wykonać uŝywając typowych elementów instalacji odgromowej produkcji "FIRMA A.H. s.c. KRAKÓW lub DEHN. 2. Instalacja teletechniczna 2.1. Instalacja okablowania strukturalnego Sieć okablowania strukturalnego powinna spełniać wymagania norm EIA/TIA 568A, ISO/IEC 11801, EN50173, EN 55022B, EN W okablowaniu dla transmisji danych naleŝy uŝyć kabel 4-parowy skrętkowy typu UTP 4x2x0,5 kategorii 6. Wszystkie kable zakończyć w serwerowni w pobliŝu punktu GPD (Urządzenia punktu GPD w dostawie Inwestorskiej), od strony stanowisk pracy na modularnych gniazdach RJ 45. Przy montaŝu naleŝy zachować wymagania dla rozplotu skrętki kategorii 5e. Dokładne rozmieszczeni kabli zapewni IE 7

8 utrzymanie wysokiej przepustowości sygnału na całej długości kanału transmisyjnego. Kable UTP naleŝy układać zgodnie z zaleceniami producenta zwracając szczególnie uwagę na promień gięcia i załamania w rurach i szafach logicznych. Wszystkie kable układać w rurach instalacyjnych RB 28 zachowując zasadę jedna rura do jednego gniazdka ( 2 kable). Wszystkie punkty dostępowe naleŝy wykonać z zastosowaniem nieekranowanych podwójnych gniazd logicznych RJ45 kategorii 5E. Wszystkie gniazda umieścić w puszkach podtynkowych Główny Punkt Dystrybucyjny W obiekcie przewidziano dwa punkty dystrybucyjne GPD i GPD2. Do odpowiedniego GPD naleŝy doprowadzić kable sieci strukturalnej. Szafa teleinformatyczna oraz jej wyposaŝenie wg oddzielnego opracowania (dostawa Inwestora) Trakty logiczne zarówno od strony gniazd jak i od strony paneli dystrybucyjnych dla ułatwienia identyfikacji naleŝy oznaczyć dwuznakowym opisem o następującym formacie: y/z gdzie: y kondygnacja( parter-0, I piętro-1 ) z kolejny numer gniazda 2.1. Instalacja telefoniczna NaleŜy przeprowadzić modernizację instalacji telefonicznej. Istniejące gniazdka wraz z okablowaniem zdemontować. Z gniazd telefonicznych RJ11 przewody UTP kat. 5e sprowadzić do istniejącej centrali telefonicznej Instalacja telewizji naziemnej NaleŜy przeprowadzić modernizację instalacji telewizyjną. Istniejące gniazdka wraz z okablowaniem zdemontować. Z gniazd antenowych wyprowadzić przewody koncentryczne WDPek 75-1,0/4,8/SAT100 oraz sprowadzić do skrzynki TEL na II piętrze gdzie naleŝy zamontować wzmacniacz WWK 861. Do rozdzielenia sygnału TV zastosować rozgałęźniki pasywne np TELMOR Instalacja SWiN Istniejące czujki oraz centrala SWiN nie podlegają wymianie, naleŝy wymienić oprzewodowanie czujek i manipulatorów. Zastosować przewód UTP 5e IE 8

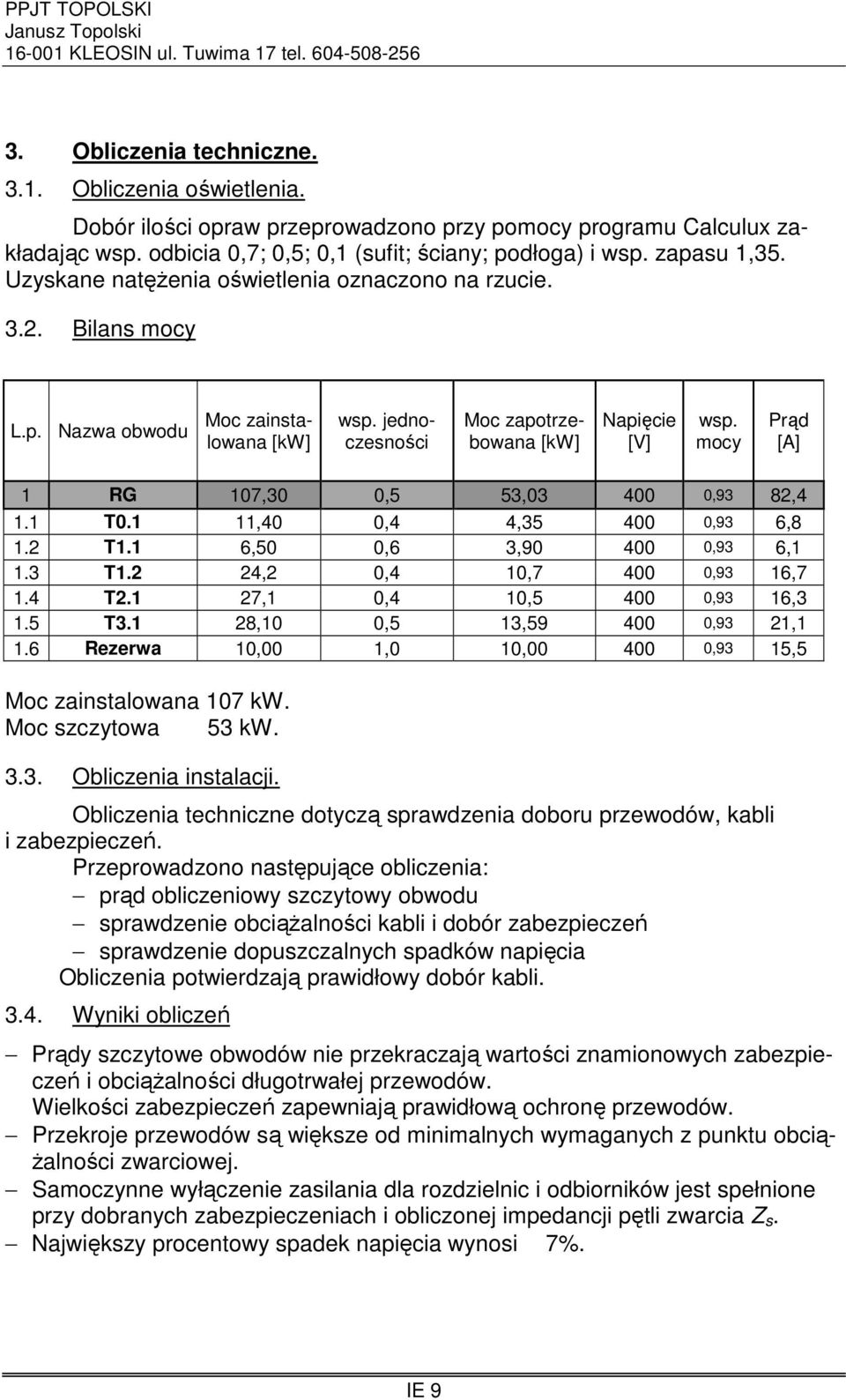

9 3. Obliczenia techniczne Obliczenia oświetlenia. Dobór ilości opraw przeprowadzono przy pomocy programu Calculux zakładając wsp. odbicia 0,7; 0,5; 0,1 (sufit; ściany; podłoga) i wsp. zapasu 1,35. Uzyskane natęŝenia oświetlenia oznaczono na rzucie Bilans mocy L.p. Nazwa obwodu Moc zainstalowana [kw] wsp. jednoczesności Moc zapotrzebowana [kw] Napięcie [V] wsp. mocy Prąd [A] 1 RG 107,30 0,5 53, ,93 82,4 1.1 T0.1 11,40 0,4 4, ,93 6,8 1.2 T1.1 6,50 0,6 3, ,93 6,1 1.3 T1.2 24,2 0,4 10, ,93 16,7 1.4 T2.1 27,1 0,4 10, ,93 16,3 1.5 T3.1 28,10 0,5 13, ,93 21,1 1.6 Rezerwa 10,00 1,0 10, ,93 15,5 Moc zainstalowana 107 kw. Moc szczytowa 53 kw Obliczenia instalacji. Obliczenia techniczne dotyczą sprawdzenia doboru przewodów, kabli i zabezpieczeń. Przeprowadzono następujące obliczenia: prąd obliczeniowy szczytowy obwodu sprawdzenie obciąŝalności kabli i dobór zabezpieczeń sprawdzenie dopuszczalnych spadków napięcia Obliczenia potwierdzają prawidłowy dobór kabli Wyniki obliczeń Prądy szczytowe obwodów nie przekraczają wartości znamionowych zabezpieczeń i obciąŝalności długotrwałej przewodów. Wielkości zabezpieczeń zapewniają prawidłową ochronę przewodów. Przekroje przewodów są większe od minimalnych wymaganych z punktu obcią- Ŝalności zwarciowej. Samoczynne wyłączenie zasilania dla rozdzielnic i odbiorników jest spełnione przy dobranych zabezpieczeniach i obliczonej impedancji pętli zwarcia Z s. Największy procentowy spadek napięcia wynosi 7%. IE 9

10 3.5. Prąd obliczeniowy szczytowy obwodu Maksymalny prąd roboczy obliczono przy wsp. mocy 0,93. Moc przyłączeniowa P s = 64kW Prąd obliczeniowy dla P s = 64kW I b = 100A (dla 0,4kV) 3.6. ObciąŜenie wtórne przekładnika prądowego Zainstalowany przekładnik IMR1b 100/5; kl.0,5; S N =1VA; FS5; ObciąŜenie przekładnika licznik 0,05VA straty mocy na zaciskach obw. wtórnych 0,15VA straty mocy w przewodach (YKY 2x2,5 l= 2m) R = 2 x 2 / 56 x 2,5 = 0,03Ω P=5 2 x 0,09 = 0,71VA S obl = 0,91VA 0, 25Sn Sobl Sn S N =1VA 0,25 S N = 0,25VA Obwód wtórny przekładnika jest obciąŝony w 91,0%. Zainstalowane przekładniki prądowe typu: IMR1b 100/5; kl.0,5; S N =1VA; FS5; spełniają warunek: Warunek I Prąd pierwotny wynikający z mocy umownej mieścił się w granicach % ich prądu znamionowego Warunek II ObciąŜenie strony wtórnej zawiera się między 25% a 100% wartości nominalnej mocy uzwojeń / rdzeni przekładników Określenie poziomu ochrony odgromowej i dobór urządzeń piorunochronnych. Przeprowadzono obliczenia klasy ochronności wg normy PN-IEC N d częstość bezpośrednich wyładowań piorunowych trafiających w obiekt N c dopuszczalna gęstość wyładowań piorunowych. E wymagana skuteczność ochrony A e równowaŝna powierzchnia zbierania wyładowań A e = 7055; N c = 0,001; N g = 1,8 wyładowań /m 2 w ciągu roku N d = 0,012 N d >N c ochrona odgromowa jest wymagana Wymagany współczynnik skuteczności E>= 0,92 Ochronę odgromową naleŝy wykonać w klasie ochronności Klasa II. Promień toczącej się kuli 30m; wymiary oka siatki 10x10m, rozstaw przewodów odprowadzających 15m. IE 10

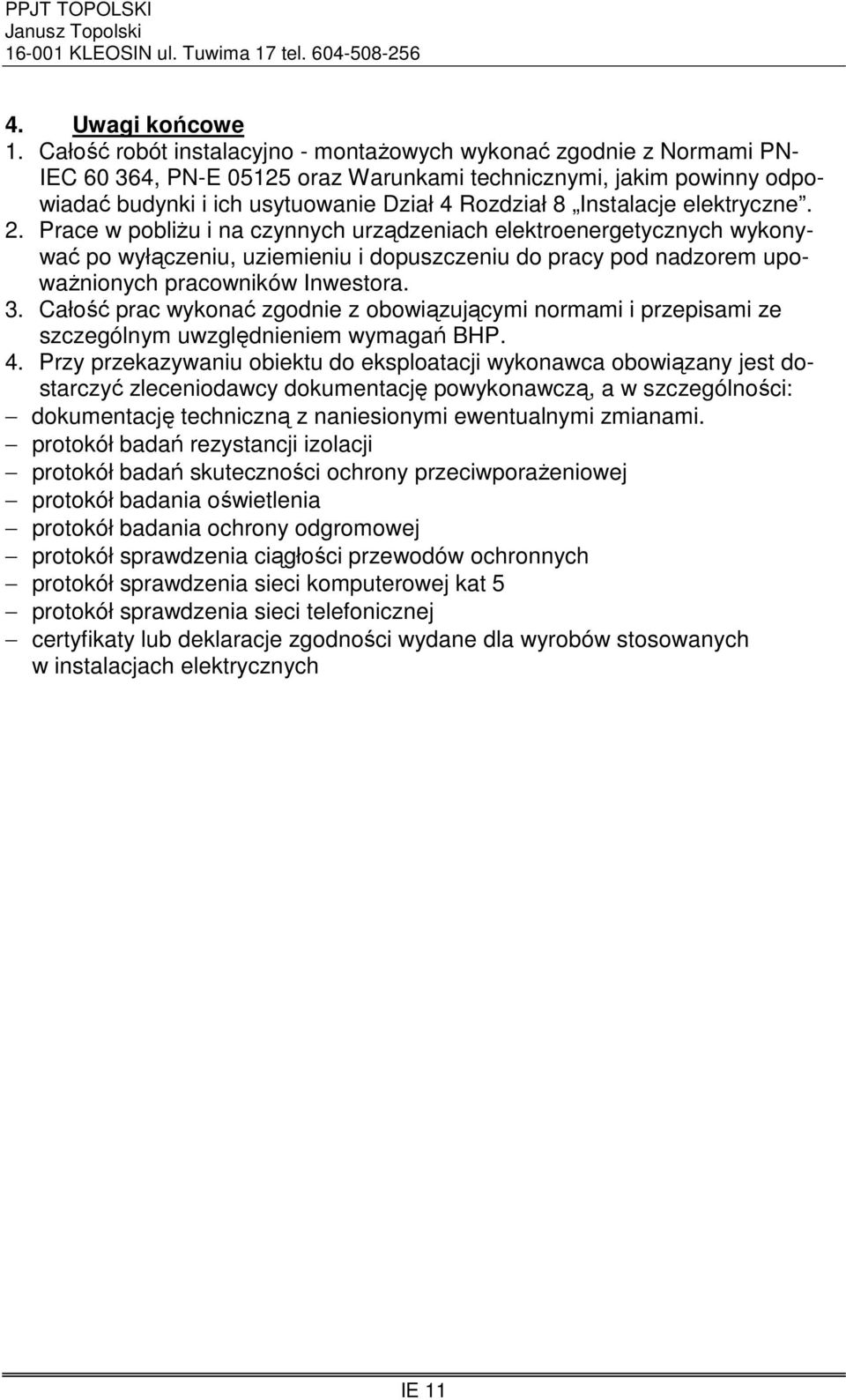

11 4. Uwagi końcowe 1. Całość robót instalacyjno - montaŝowych wykonać zgodnie z Normami PN- IEC , PN-E oraz Warunkami technicznymi, jakim powinny odpowiadać budynki i ich usytuowanie Dział 4 Rozdział 8 Instalacje elektryczne. 2. Prace w pobliŝu i na czynnych urządzeniach elektroenergetycznych wykonywać po wyłączeniu, uziemieniu i dopuszczeniu do pracy pod nadzorem upowaŝnionych pracowników Inwestora. 3. Całość prac wykonać zgodnie z obowiązującymi normami i przepisami ze szczególnym uwzględnieniem wymagań BHP. 4. Przy przekazywaniu obiektu do eksploatacji wykonawca obowiązany jest dostarczyć zleceniodawcy dokumentację powykonawczą, a w szczególności: dokumentację techniczną z naniesionymi ewentualnymi zmianami. protokół badań rezystancji izolacji protokół badań skuteczności ochrony przeciwporaŝeniowej protokół badania oświetlenia protokół badania ochrony odgromowej protokół sprawdzenia ciągłości przewodów ochronnych protokół sprawdzenia sieci komputerowej kat 5 protokół sprawdzenia sieci telefonicznej certyfikaty lub deklaracje zgodności wydane dla wyrobów stosowanych w instalacjach elektrycznych IE 11

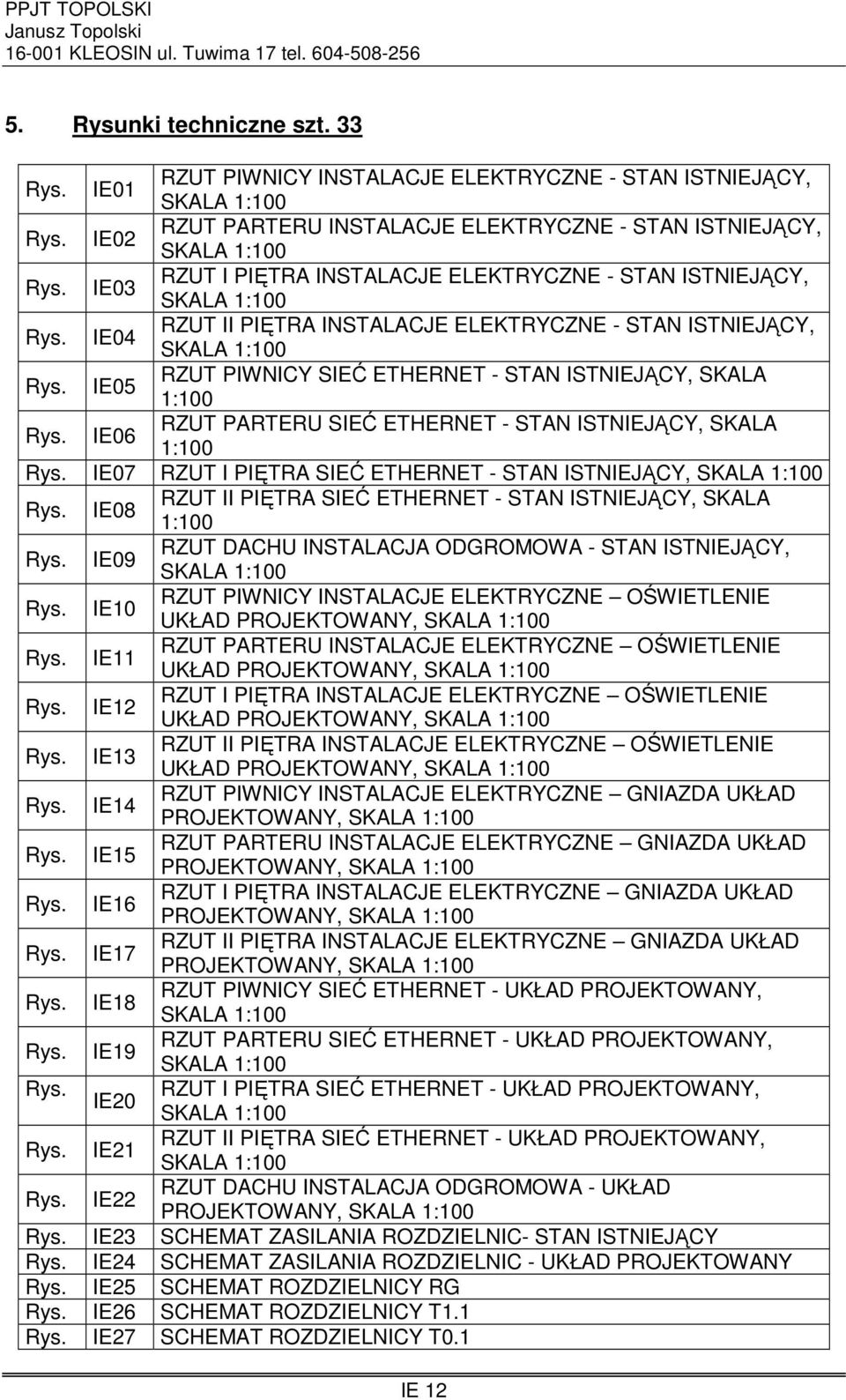

12 5. Rysunki techniczne szt. 33 IE01 RZUT PIWNICY INSTALACJE ELEKTRYCZNE - STAN ISTNIEJĄCY, IE02 RZUT PARTERU INSTALACJE ELEKTRYCZNE - STAN ISTNIEJĄCY, IE03 RZUT I PIĘTRA INSTALACJE ELEKTRYCZNE - STAN ISTNIEJĄCY, IE04 RZUT II PIĘTRA INSTALACJE ELEKTRYCZNE - STAN ISTNIEJĄCY, IE05 RZUT PIWNICY SIEĆ ETHERNET - STAN ISTNIEJĄCY, SKALA 1:100 IE06 RZUT PARTERU SIEĆ ETHERNET - STAN ISTNIEJĄCY, SKALA 1:100 IE07 RZUT I PIĘTRA SIEĆ ETHERNET - STAN ISTNIEJĄCY, IE08 RZUT II PIĘTRA SIEĆ ETHERNET - STAN ISTNIEJĄCY, SKALA 1:100 IE09 RZUT DACHU INSTALACJA ODGROMOWA - STAN ISTNIEJĄCY, IE10 RZUT PIWNICY INSTALACJE ELEKTRYCZNE OŚWIETLENIE UKŁAD PROJEKTOWANY, IE11 RZUT PARTERU INSTALACJE ELEKTRYCZNE OŚWIETLENIE UKŁAD PROJEKTOWANY, IE12 RZUT I PIĘTRA INSTALACJE ELEKTRYCZNE OŚWIETLENIE UKŁAD PROJEKTOWANY, IE13 RZUT II PIĘTRA INSTALACJE ELEKTRYCZNE OŚWIETLENIE UKŁAD PROJEKTOWANY, IE14 RZUT PIWNICY INSTALACJE ELEKTRYCZNE GNIAZDA UKŁAD PROJEKTOWANY, IE15 RZUT PARTERU INSTALACJE ELEKTRYCZNE GNIAZDA UKŁAD PROJEKTOWANY, IE16 RZUT I PIĘTRA INSTALACJE ELEKTRYCZNE GNIAZDA UKŁAD PROJEKTOWANY, IE17 RZUT II PIĘTRA INSTALACJE ELEKTRYCZNE GNIAZDA UKŁAD PROJEKTOWANY, IE18 RZUT PIWNICY SIEĆ ETHERNET - UKŁAD PROJEKTOWANY, IE19 RZUT PARTERU SIEĆ ETHERNET - UKŁAD PROJEKTOWANY, RZUT I PIĘTRA SIEĆ ETHERNET - UKŁAD PROJEKTOWANY, IE20 IE21 RZUT II PIĘTRA SIEĆ ETHERNET - UKŁAD PROJEKTOWANY, IE22 RZUT DACHU INSTALACJA ODGROMOWA - UKŁAD PROJEKTOWANY, IE23 SCHEMAT ZASILANIA ROZDZIELNIC- STAN ISTNIEJĄCY IE24 SCHEMAT ZASILANIA ROZDZIELNIC - UKŁAD PROJEKTOWANY IE25 SCHEMAT ROZDZIELNICY RG IE26 SCHEMAT ROZDZIELNICY T1.1 IE27 SCHEMAT ROZDZIELNICY T0.1 IE 12

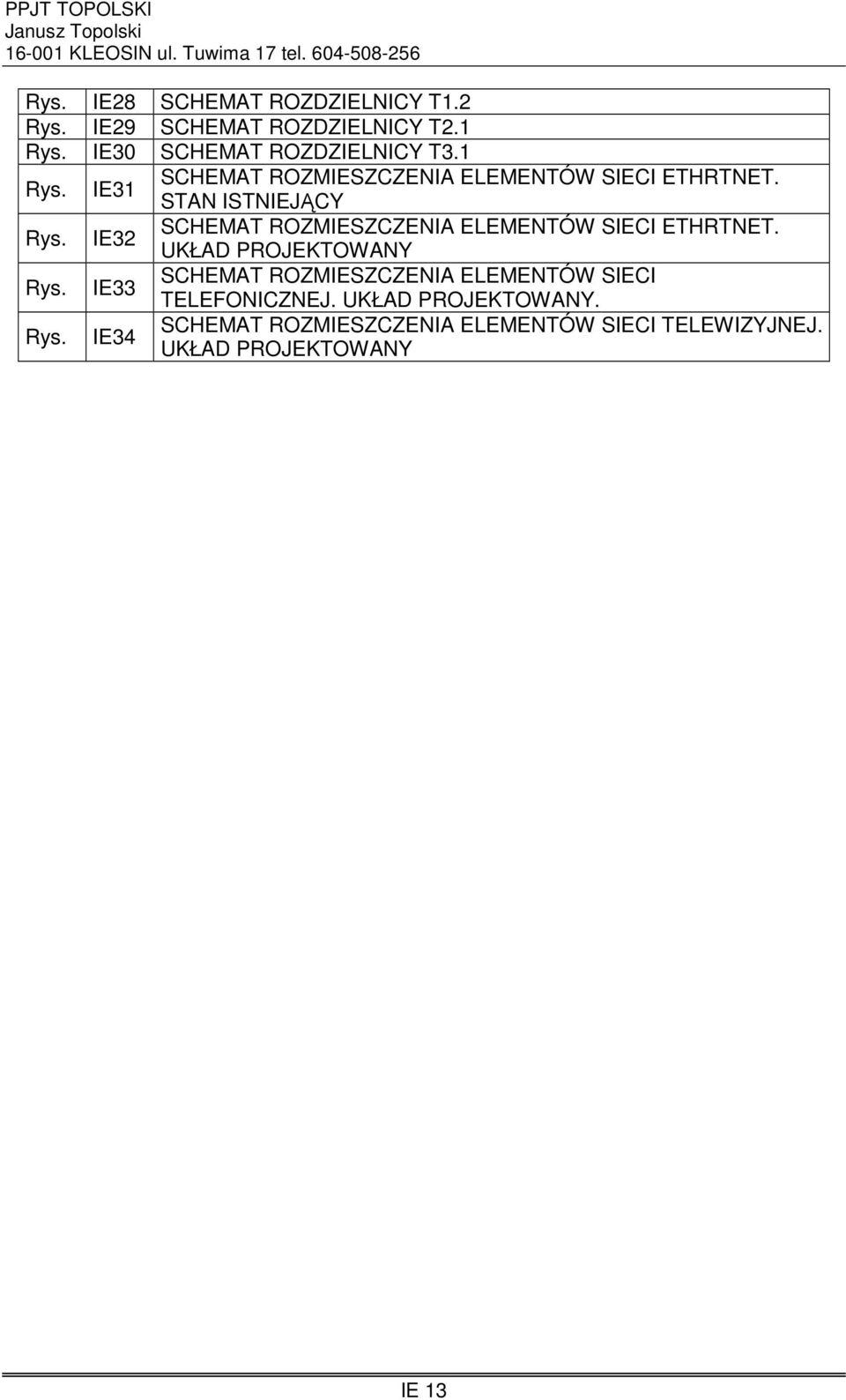

13 IE28 SCHEMAT ROZDZIELNICY T1.2 IE29 SCHEMAT ROZDZIELNICY T2.1 IE30 SCHEMAT ROZDZIELNICY T3.1 IE31 SCHEMAT ROZMIESZCZENIA ELEMENTÓW SIECI ETHRTNET. STAN ISTNIEJĄCY IE32 SCHEMAT ROZMIESZCZENIA ELEMENTÓW SIECI ETHRTNET. UKŁAD PROJEKTOWANY IE33 SCHEMAT ROZMIESZCZENIA ELEMENTÓW SIECI TELEFONICZNEJ. UKŁAD PROJEKTOWANY. IE34 SCHEMAT ROZMIESZCZENIA ELEMENTÓW SIECI TELEWIZYJNEJ. UKŁAD PROJEKTOWANY IE 13
