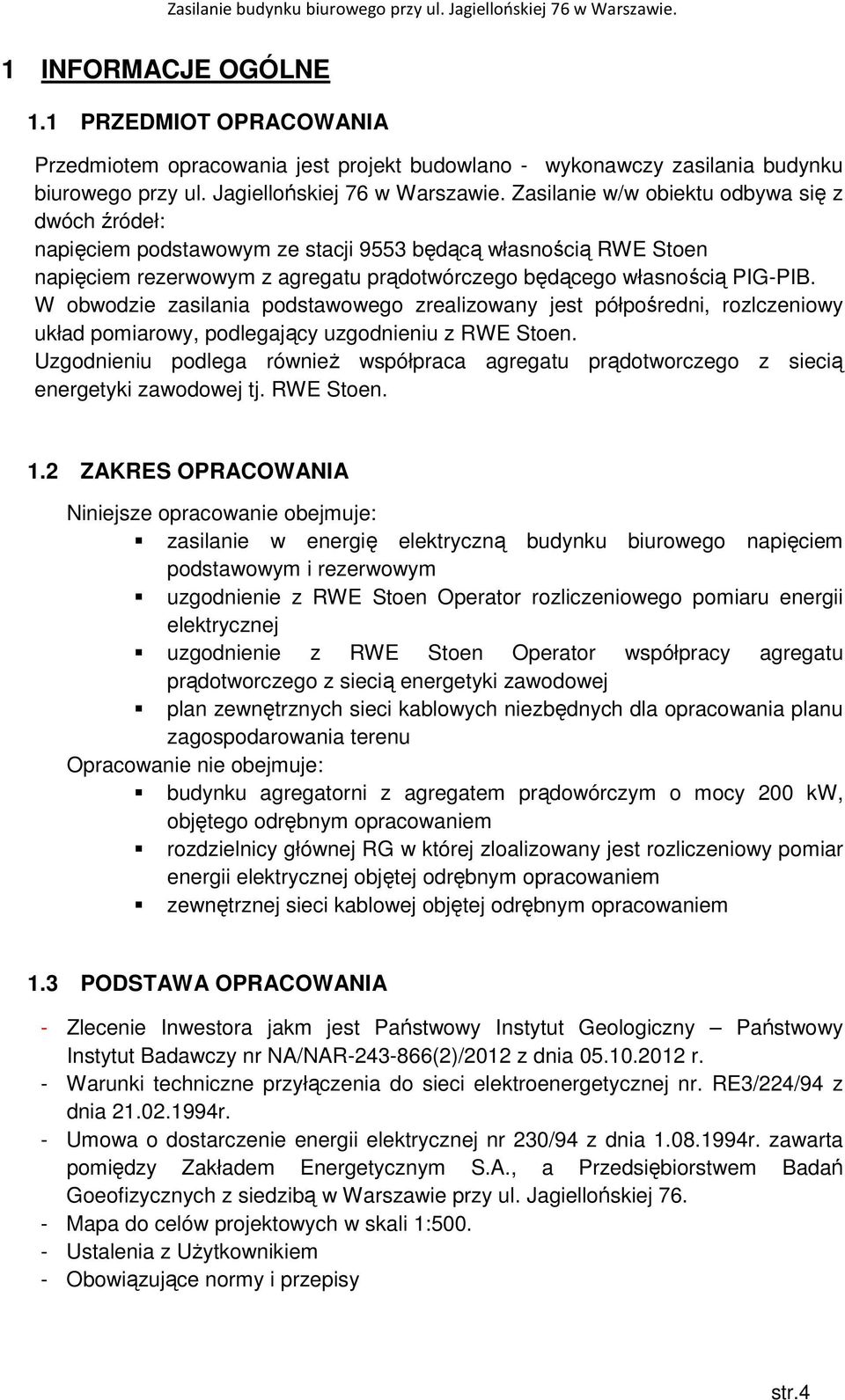

3 1 INFORMACJE OGÓLNE 1.1 PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt budowlano - wykonawczy zasilania budynku biurowego przy ul. Jagiellońskiej 76 w Warszawie. Zasilanie w/w obiektu odbywa się z dwóch źródeł: napięciem podstawowym ze stacji 9553 będącą własnością RWE Stoen napięciem rezerwowym z agregatu prądotwórczego będącego własnością PIG-PIB. W obwodzie zasilania podstawowego zrealizowany jest półpośredni, rozlczeniowy układ pomiarowy, podlegający uzgodnieniu z RWE Stoen. Uzgodnieniu podlega równieŝ współpraca agregatu prądotworczego z siecią energetyki zawodowej tj. RWE Stoen. 1.2 ZAKRES OPRACOWANIA Niniejsze opracowanie obejmuje: zasilanie w energię elektryczną budynku biurowego napięciem podstawowym i rezerwowym uzgodnienie z RWE Stoen Operator rozliczeniowego pomiaru energii elektrycznej uzgodnienie z RWE Stoen Operator współpracy agregatu prądotworczego z siecią energetyki zawodowej plan zewnętrznych sieci kablowych niezbędnych dla opracowania planu zagospodarowania terenu Opracowanie nie obejmuje: budynku agregatorni z agregatem prądowórczym o mocy 200 kw, objętego odrębnym opracowaniem rozdzielnicy głównej RG w której zloalizowany jest rozliczeniowy pomiar energii elektrycznej objętej odrębnym opracowaniem zewnętrznej sieci kablowej objętej odrębnym opracowaniem 1.3 PODSTAWA OPRACOWANIA - Zlecenie Inwestora jakm jest Państwowy Instytut Geologiczny Państwowy Instytut Badawczy nr NA/NAR (2)/2012 z dnia r. - Warunki techniczne przyłączenia do sieci elektroenergetycznej nr. RE3/224/94 z dnia r. - Umowa o dostarczenie energii elektrycznej nr 230/94 z dnia r. zawarta pomiędzy Zakładem Energetycznym S.A., a Przedsiębiorstwem Badań Goeofizycznych z siedzibą w Warszawie przy ul. Jagiellońskiej Mapa do celów projektowych w skali 1: Ustalenia z UŜytkownikiem - Obowiązujące normy i przepisy str.4

W obwodzie zasilania podstawowego zrealizowany jest półpośredni, rozlczeniowy układ pomiarowy, podlegający uzgodnieniu z RWE Stoen.

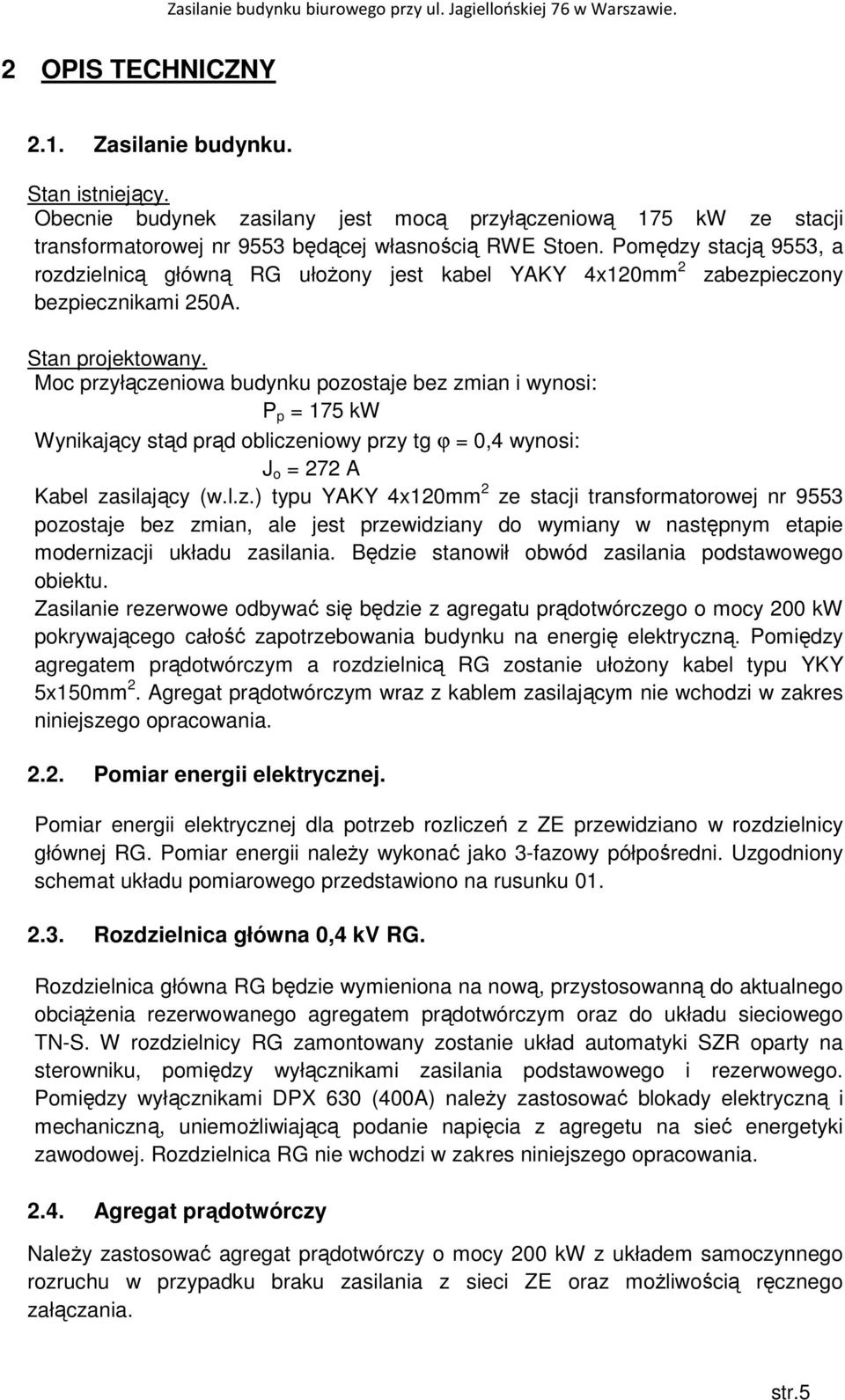

4 2 OPIS TECHNICZNY 2.1. Zasilanie budynku. Stan istniejący. Obecnie budynek zasilany jest mocą przyłączeniową 175 kw ze stacji transformatorowej nr 9553 będącej własnością RWE Stoen. Pomędzy stacją 9553, a rozdzielnicą główną RG ułoŝony jest kabel YAKY 4x120mm 2 zabezpieczony bezpiecznikami 250A. Stan projektowany. Moc przyłączeniowa budynku pozostaje bez zmian i wynosi: P p = 175 kw Wynikający stąd prąd obliczeniowy przy tg ϕ = 0,4 wynosi: J o = 272 A Kabel zasilający (w.l.z.) typu YAKY 4x120mm 2 ze stacji transformatorowej nr 9553 pozostaje bez zmian, ale jest przewidziany do wymiany w następnym etapie modernizacji układu zasilania. Będzie stanowił obwód zasilania podstawowego obiektu. Zasilanie rezerwowe odbywać się będzie z agregatu prądotwórczego o mocy 200 kw pokrywającego całość zapotrzebowania budynku na energię elektryczną. Pomiędzy agregatem prądotwórczym a rozdzielnicą RG zostanie ułoŝony kabel typu YKY 5x150mm 2. Agregat prądotwórczym wraz z kablem zasilającym nie wchodzi w zakres niniejszego opracowania Pomiar energii elektrycznej. Pomiar energii elektrycznej dla potrzeb rozliczeń z ZE przewidziano w rozdzielnicy głównej RG. Pomiar energii naleŝy wykonać jako 3-fazowy półpośredni. Uzgodniony schemat układu pomiarowego przedstawiono na rusunku Rozdzielnica główna 0,4 kv RG. Rozdzielnica główna RG będzie wymieniona na nową, przystosowanną do aktualnego obciąŝenia rezerwowanego agregatem prądotwórczym oraz do układu sieciowego TN-S. W rozdzielnicy RG zamontowany zostanie układ automatyki SZR oparty na sterowniku, pomiędzy wyłącznikami zasilania podstawowego i rezerwowego. Pomiędzy wyłącznikami DPX 630 (400A) naleŝy zastosować blokady elektryczną i mechaniczną, uniemoŝliwiającą podanie napięcia z agregetu na sieć energetyki zawodowej. Rozdzielnica RG nie wchodzi w zakres niniejszego opracowania Agregat prądotwórczy NaleŜy zastosować agregat prądotwórczy o mocy 200 kw z układem samoczynnego rozruchu w przypadku braku zasilania z sieci ZE oraz moŝliwością ręcznego załączania. str.5

Moc przyłączeniowa budynku pozostaje bez zmian i wynosi: P p = 175 kw Wynikający stąd prąd obliczeniowy przy tg ϕ = 0,4 wynosi: J o = 272 A Kabel zasilający (w.l.z.) typu YAKY 4x120mm 2 ze stacji transformatorowej nr 9553 pozostaje bez zmian, ale jest przewidziany do wymiany w następnym etapie modernizacji układu zasilania.

5 Moc agregatu 200 kw przy pracy ciągłej zostanie uszczegółowiona przy doborze typu agregatu, biorąc pod uwagę prąd rozruchu największego silnika. Agregat zainstalowany zostanie w kontenerze posadowionym na zewnątzr budynku. Wymagania dotyczące agregatu i kontenera. Agregat powinien być wyposaŝony w autonomiczny zbiornik paliwa umoŝliwiający pracę przez okres min. 8 godz. Kontener agregatu naleŝy wyposaŝyć w odpowiednie instalacje towarzyszące (wentylacja, ogrzewanie, odprowadzenie spalin, oświetlenie). Czerpnia powietrza wykonana w ścianie bocznej kontenera zakończona Ŝaluzją. Wyrzut ogrzanego powietrza z agregatu wykonany kanałem przez wyrzutnię ścienną z Ŝaluzją. Wyrzut spalin rurą wydechową wyprowadzoną przez ścianę zewnętrzną. Agregat prądotwórczy powinien być monitorowany w zakresie godzin pracy, zuŝycia paliwa, stanu paliwa oraz innych istotnych parametrów technicznych. Szynę wyrównawczą kontenera naleŝy przyłączyć do zacisków uziemiających zespołu prądotwórczego oraz panelu sterowania, a całość połączyć z uzionem otokowym. Szczegółowe wymagania dla agregatu prądotwórczego dostarczyć z dokumentacją techniczno ruchową Zewnętrzne linie kablowe. Trasę zewnętrznych linii kablowych na terenie pompowni ścieków pokazano na rys 06. Kable naleŝy układać na dnie rowu oczyszczonego z kamieni i innych twardych przedmiotów, na podsypce wykonanej z piasku (10 cm pod i na kable). Następnie naleŝy przykryć warstwą 20 cm ziemi rodzimej i ułoŝyć na niej folię ochronną. Projektowane kable zasilające i sterowniczo-sygnalizacyjne NN naleŝy układać na głębokości 0,7m. Dla kabli NN stosować folię koloru niebieskiego. Wykop zasypać ziemią aŝ do wypełnienia ubijając ją co 20cm. Na kable na całej trasie naleŝy nałoŝyć oznaczniki kablowe co 10 m. na odcinkach prostych oraz w charakterystycznych punktach: - w miejscach przejść przez jezdnię, po obu stronach rur przepustowych - przy zmianie trasy kabla o 90 stopni - przed wejściem do budynku Oznaczniki powinny zawierać: typ i przekrój kabla, napięcie, rok ułoŝenia oraz nazwę właściciela. Na skrzyŝowaniu projektowanych kabli z jezdnią, podjazdami do obiektów i innymi urządzeniami podziemnymi istniejącymi i projektowanymi jak: kable energetyczne, kable telefoniczne, instalacja wodna, kanalizacyjna, gazowa itp., kable naleŝy układać w rurach ochronnych. Kable pomiarowe dla potrzeb AKPiA układać we wspólnym rowie kablowym z zachowaniem odstępu min. 20cm Ochrona przed poraŝeniem prądem elektrycznym. Jako środek dodatkowej ochrony przed poraŝeniem prądem elektrycznym naleŝy zastosować samoczynne szybkie wyłączenie zasilania dla układu sieciowego TN-S. Dodatkowo dla obwodów gniazd naleŝy zastosować wyłączniki róŝnicowo-prądowe 30mA oraz połączenia wyrównawcze. str.6

Agregat powinien być wyposaŝony w autonomiczny zbiornik paliwa umoŝliwiający pracę przez okres min. 8 godz.

6 3 OBLICZENIA TECHNICZNE Dobór przekładników prądowych pomiarowych. Prąd znamionowy przy max. obciąŝeniu 175 kw wynosi: I n = 272 A Dobrano przekładniki prądowe o prądzie znamionowym 250 A Przy maksymalnym obciąŝeniu mocą 175 kw przekładniki pracować będą z przeciąŝeniem 8,8%. Moc strat w obwodzie pomiarowym (torze prądowym): Licznik - S L = 0,15 VA Przewody prądowe - R P = 2*3/55*2,5 = 0,0436 Ω - S P = J 2 2n * R P = 5 2 *0,0436 = 1,1 VA Elementy łączeniowe - R E = 0,05 Ω - S E = J 2 2n * R P = 5 2 *0,05 = 1,25 VA Łączna moc S = 0,15+1,1+1,25 = 2,5 VA Dobrano przekładniki prądowe 250/5A; 2,5 VA; kl. 0,2 leg. 4 WYKAZ KABLI I PRZEWODÓW Lp. Ozn. Typ kabla lub Trasa przewodu Skąd Dokąd Rozdzielnica 0,4 kv 1. 1KZ YAKY 4x120 Rozdzielnica RG w stacji KZ YKY 5x150 Rozdzielnica RG Agregat prądotwórczy 60 Sterowniczy wg 3. 2KS Rozdzielnica RG Agregat prądotwórczy 60 DTR agregatu Długość [m] 70 istniejący str.7

Moc strat w obwodzie pomiarowym (torze prądowym): Licznik - S L = 0,15 VA Przewody prądowe - R P = 2*3/55*2,5 = 0,0436 Ω - S P = J 2 2n * R P = 5 2 *0,0436 = 1,1 VA Elementy łączeniowe - R E = 0,05 Ω

7 Warszawa, XI.2012r. 4 OŚWIADCZENIE Projekt budowlano - wykonawczy zasilania budynku biurowego przy ul. Jagiellońskiej 76 w Warszawie został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej, zgodnie z art. 20 ust. 4 ustawy Prawo budowlane. Projektant: str.8

8 5 ZAŁĄCZNIKI - uprawnienia budowlane projektanta i sprawdzającego - zaświadczenie izby inŝynierów budownictwa projektanta i sprawdzającego - umowa o dostarczenie energii elektycznej nr 230/94 - charakterystyka elekroenegetyczna oiektu - plan przyłącza (w.l.z.) opracowany przez firmę COBO AR-BAU Sp. z o.o. w marcu 1994r. str.9
