1 EGZ.. PROJEKT BUDOWLANY INSTALACJI ZAPOBIEGAJĄCYCH ZADYMIENIU PIONO- WYCH DRÓG EWAKUACYJNYCH /KLATEK SCHODOWYCH/ Branża: INSTALACJE ELEKTRYCZNE Inwestor: Specjalny Ośrodek Szkolno-Wychowawczy dla Dzieci Niewidomych w Radomiu Radom ul.struga 86 Biuro projektowe: Autor opracowania: Opracował: PROJEKTY KOMERCYJNE SP. Z.O.O Radom, ul. Kanałowa 10/12 lok.103 mgr inż. Marian Szpindor Nr upr. BUA-III/8386/9/89 mgr. Inż.Marian Szpindor Radom wrzesień

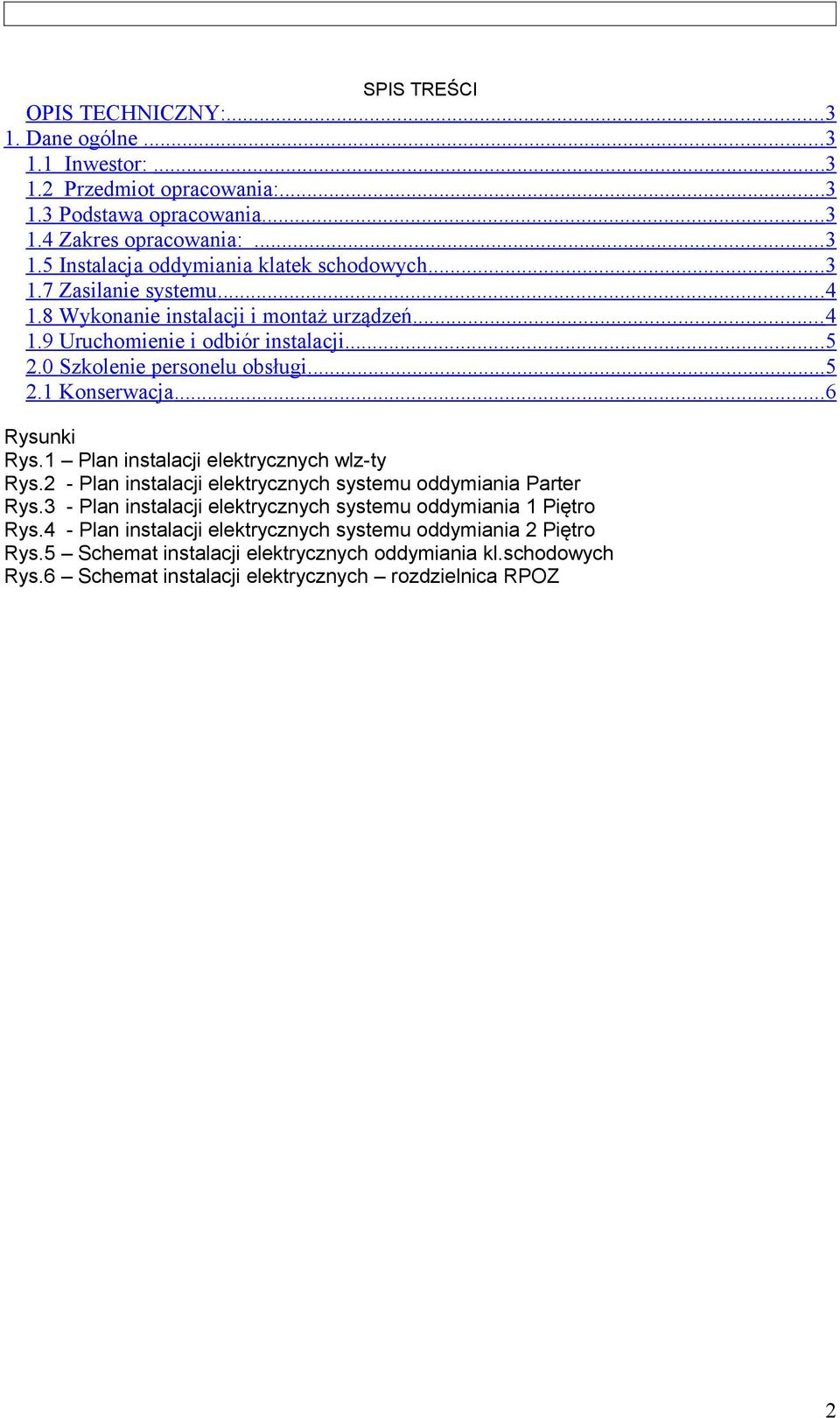

2 SPIS TREŚCI OPIS TECHNICZNY: Dane ogólne Inwestor: Przedmiot opracowania: Podstawa opracowania Zakres opracowania: Instalacja oddymiania klatek schodowych Zasilanie systemu Wykonanie instalacji i montaż urządzeń Uruchomienie i odbiór instalacji Szkolenie personelu obsługi Konserwacja... 6 Rysunki Rys.1 Plan instalacji elektrycznych wlz-ty Rys.2 - Plan instalacji elektrycznych systemu oddymiania Parter Rys.3 - Plan instalacji elektrycznych systemu oddymiania 1 Piętro Rys.4 - Plan instalacji elektrycznych systemu oddymiania 2 Piętro Rys.5 Schemat instalacji elektrycznych oddymiania kl.schodowych Rys.6 Schemat instalacji elektrycznych rozdzielnica RPOZ 2

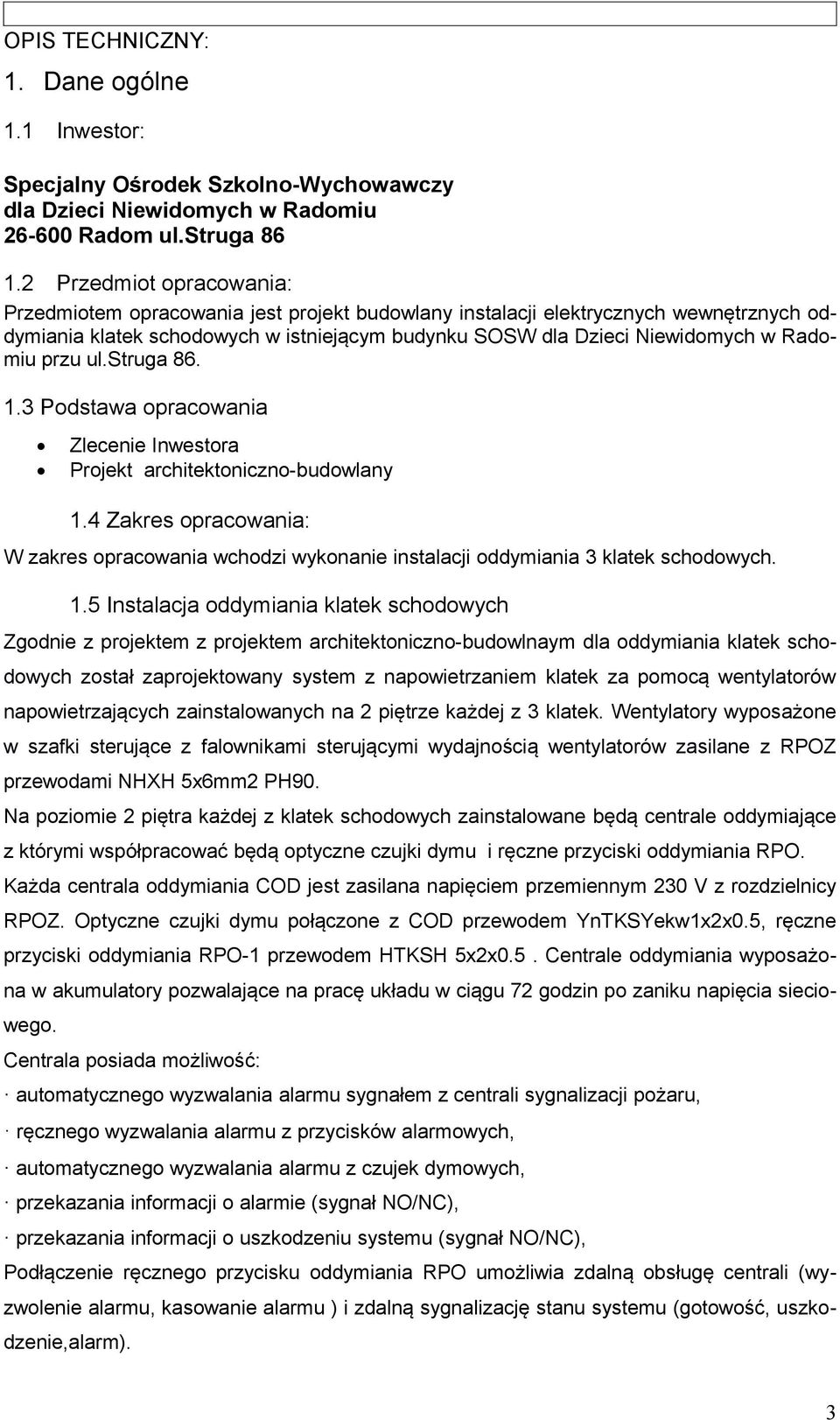

3 OPIS TECHNICZNY: 1. Dane ogólne 1.1 Inwestor: Specjalny Ośrodek Szkolno-Wychowawczy dla Dzieci Niewidomych w Radomiu Radom ul.struga Przedmiot opracowania: Przedmiotem opracowania jest projekt budowlany instalacji elektrycznych wewnętrznych oddymiania klatek schodowych w istniejącym budynku SOSW dla Dzieci Niewidomych w Radomiu przu ul.struga Podstawa opracowania Zlecenie Inwestora Projekt architektoniczno-budowlany 1.4 Zakres opracowania: W zakres opracowania wchodzi wykonanie instalacji oddymiania 3 klatek schodowych. 1.5 Instalacja oddymiania klatek schodowych Zgodnie z projektem z projektem architektoniczno-budowlnaym dla oddymiania klatek schodowych został zaprojektowany system z napowietrzaniem klatek za pomocą wentylatorów napowietrzających zainstalowanych na 2 piętrze każdej z 3 klatek. Wentylatory wyposażone w szafki sterujące z falownikami sterującymi wydajnością wentylatorów zasilane z RPOZ przewodami NHXH 5x6mm2 PH90. Na poziomie 2 piętra każdej z klatek schodowych zainstalowane będą centrale oddymiające z którymi współpracować będą optyczne czujki dymu i ręczne przyciski oddymiania RPO. Każda centrala oddymiania COD jest zasilana napięciem przemiennym 230 V z rozdzielnicy RPOZ. Optyczne czujki dymu połączone z COD przewodem YnTKSYekw1x2x0.5, ręczne przyciski oddymiania RPO-1 przewodem HTKSH 5x2x0.5. Centrale oddymiania wyposażona w akumulatory pozwalające na pracę układu w ciągu 72 godzin po zaniku napięcia sieciowego. Centrala posiada możliwość: automatycznego wyzwalania alarmu sygnałem z centrali sygnalizacji pożaru, ręcznego wyzwalania alarmu z przycisków alarmowych, automatycznego wyzwalania alarmu z czujek dymowych, przekazania informacji o alarmie (sygnał NO/NC), przekazania informacji o uszkodzeniu systemu (sygnał NO/NC), Podłączenie ręcznego przycisku oddymiania RPO umożliwia zdalną obsługę centrali (wyzwolenie alarmu, kasowanie alarmu ) i zdalną sygnalizację stanu systemu (gotowość, uszkodzenie,alarm). 3

4 Przycisk posiada trzy diody sygnalizacyjne: czerwona-alarm, żółta-uszkodzenie, oraz zielona-ok. Wyprowadzenia diod są połączone bezpośrednio i niezależnie z listwą zaciskową, co zapewnia uniwersalność przycisku RPO. Przycisk łączony z centralą oddymiania przewodem HTKSH 5x2x0.5 prowadzonym p.t. ns certyfikowanych uchwytach metalowych. 1.7 Zasilanie systemu Zasilanie central oddymiających COD napięciem 230V AC/50Hz doprowadzić przewodami NHXH 3x2.5 (L,N,PE) rozdzielnicy RPOZ, zasilanie szaf sterowniczych wentylatorów oddymiających wykonać przewodami NHXH 5x6 z RPOZ.. Obwódy zasilania powinny być zabezpieczony odpowiednio dobranym i oznaczonym bezpiecznikiem. Zastosowano rezerwowe zasilanie systemu w postaci baterii akumulatorów o pojemności zapewniającej pracę systemu przez 72 godziny. Rozdzielnica RPOZ w obudowie metalowej IP65 musi by ć zasilona sprzed Wyłącznika Pożarowego Budynku przewodem NHXH 5x25 PH Wykonanie instalacji i montaż urządzeń Instalację ułożyć w bruzdach pod tynkiem z zastosowaniem odpowiednich mocowań przewodów. Przewody NHXH układać zgodnie z wymogami certyfikacji. Należy zastosować uchwyty kablowe stalowe montowane do ściany przy użyciu tulejek rozporowych stalowych M6 oraz wkrętów do metalu M6 w odstępach maksymalnie co 30 cm. Każdy przewód musi być mocowany indywidualnie. Przepusty zabezpieczyć preparatem lub innym o podobnych parametrach posiadającym dopuszczenie do stosowania w ochronie przeciwpożarowej. Podłączenia przewodów i kabli do urządzeń i wyposażenia należy wykonać w sposób trwały i oznakować. Centrale oddymiające montować na ścianie w taki sposób, aby od innych urządzeń były zachowane odległości pozwalające na prowadzenie swobodnego montażu i prac konserwacyjnych. Przyciski do uruchamiania ręcznego RPO instalować na wysokości ok.1,4 m od posadzki i w odpowiedniej odległości od innych elementów załączających bądź wyłączających. Urządzenia mocować do ścian przy pomocy kołków rozporowych stalowych bezpośrednio do trwałej konstrukcji podłoża. W przypadku prowadzenia instalacji w stalowym korytku kablowym również należy zastosować uchwyty kablowe stalowe, kable należy mocować w wymaganej odległości. Należy pamiętać, iż w przypadku pożaru koryto kablowe ulega skręceniu niszcząc tym samym przymo- 4

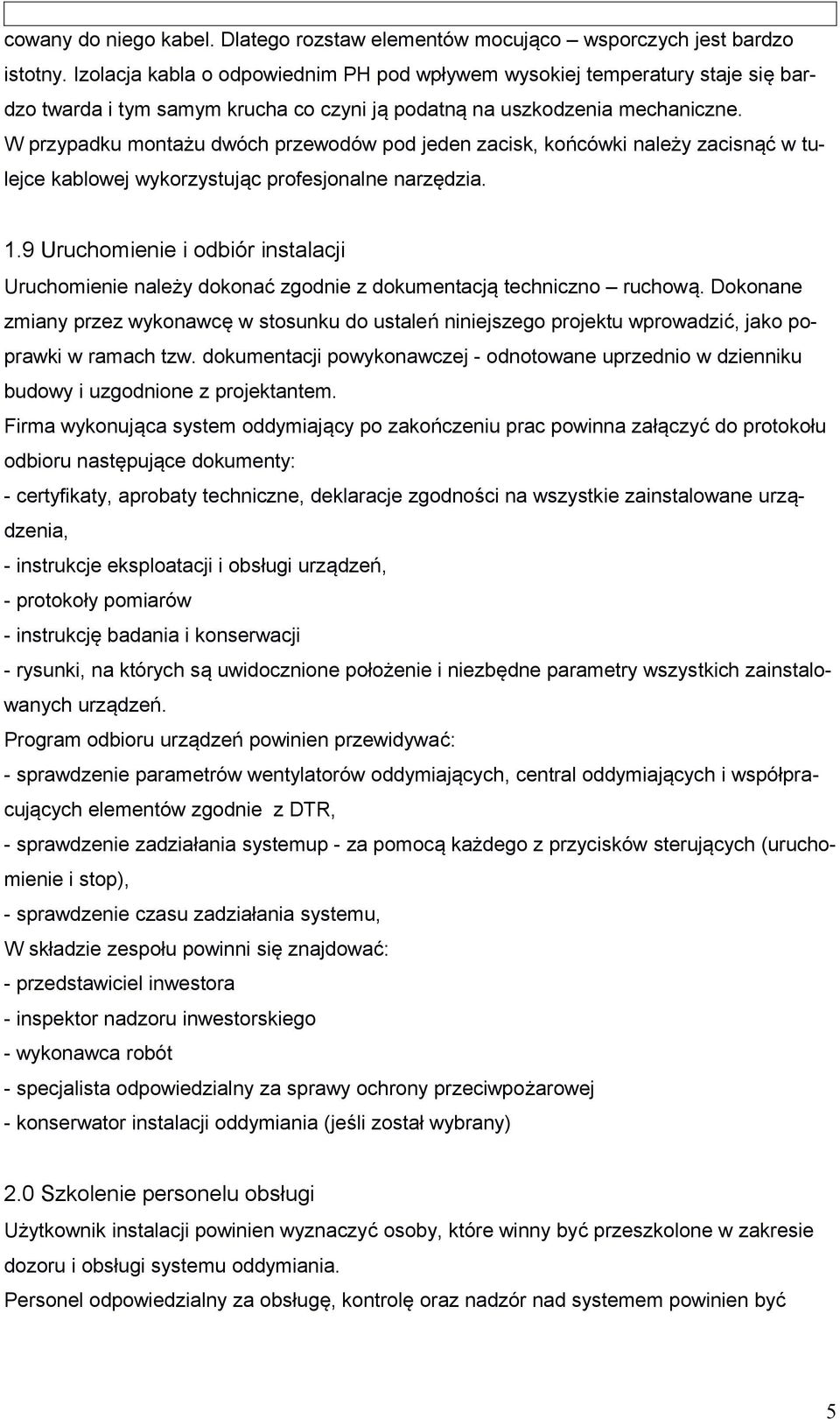

5 cowany do niego kabel. Dlatego rozstaw elementów mocująco wsporczych jest bardzo istotny. Izolacja kabla o odpowiednim PH pod wpływem wysokiej temperatury staje się bardzo twarda i tym samym krucha co czyni ją podatną na uszkodzenia mechaniczne. W przypadku montażu dwóch przewodów pod jeden zacisk, końcówki należy zacisnąć w tulejce kablowej wykorzystując profesjonalne narzędzia. 1.9 Uruchomienie i odbiór instalacji Uruchomienie należy dokonać zgodnie z dokumentacją techniczno ruchową. Dokonane zmiany przez wykonawcę w stosunku do ustaleń niniejszego projektu wprowadzić, jako poprawki w ramach tzw. dokumentacji powykonawczej - odnotowane uprzednio w dzienniku budowy i uzgodnione z projektantem. Firma wykonująca system oddymiający po zakończeniu prac powinna załączyć do protokołu odbioru następujące dokumenty: - certyfikaty, aprobaty techniczne, deklaracje zgodności na wszystkie zainstalowane urządzenia, - instrukcje eksploatacji i obsługi urządzeń, - protokoły pomiarów - instrukcję badania i konserwacji - rysunki, na których są uwidocznione położenie i niezbędne parametry wszystkich zainstalowanych urządzeń. Program odbioru urządzeń powinien przewidywać: - sprawdzenie parametrów wentylatorów oddymiających, central oddymiających i współpracujących elementów zgodnie z DTR, - sprawdzenie zadziałania systemup - za pomocą każdego z przycisków sterujących (uruchomienie i stop), - sprawdzenie czasu zadziałania systemu, W składzie zespołu powinni się znajdować: - przedstawiciel inwestora - inspektor nadzoru inwestorskiego - wykonawca robót - specjalista odpowiedzialny za sprawy ochrony przeciwpożarowej - konserwator instalacji oddymiania (jeśli został wybrany) 2.0 Szkolenie personelu obsługi Użytkownik instalacji powinien wyznaczyć osoby, które winny być przeszkolone w zakresie dozoru i obsługi systemu oddymiania. Personel odpowiedzialny za obsługę, kontrolę oraz nadzór nad systemem powinien być 5

6 przeszkolony w zakresie wykonywania odpowiednich czynności. Fakt przeprowadzenia szkolenia powinien być potwierdzony podpisami osób biorących udział w szkoleniu i prowadzącego w protokole szkolenia. 2.1 Konserwacja W celu zapewnienia poprawnej pracy systemu winien on podlegać stałemu nadzorowi konserwatorskiemu. We wskazanym przez Użytkownika pomieszczeniu powinna znajdować się dokumentacja techniczna budowlana powykonawcza oraz Dziennik Konserwacji i Obsługi Awaryjnej Systemu, w którym należy dokonywać wpisy odnośnie wszelkich czynności serwisowych. Wpisy powinny być potwierdzone podpisem serwisanta i przedstawiciela Użytkownika systemu. 6
