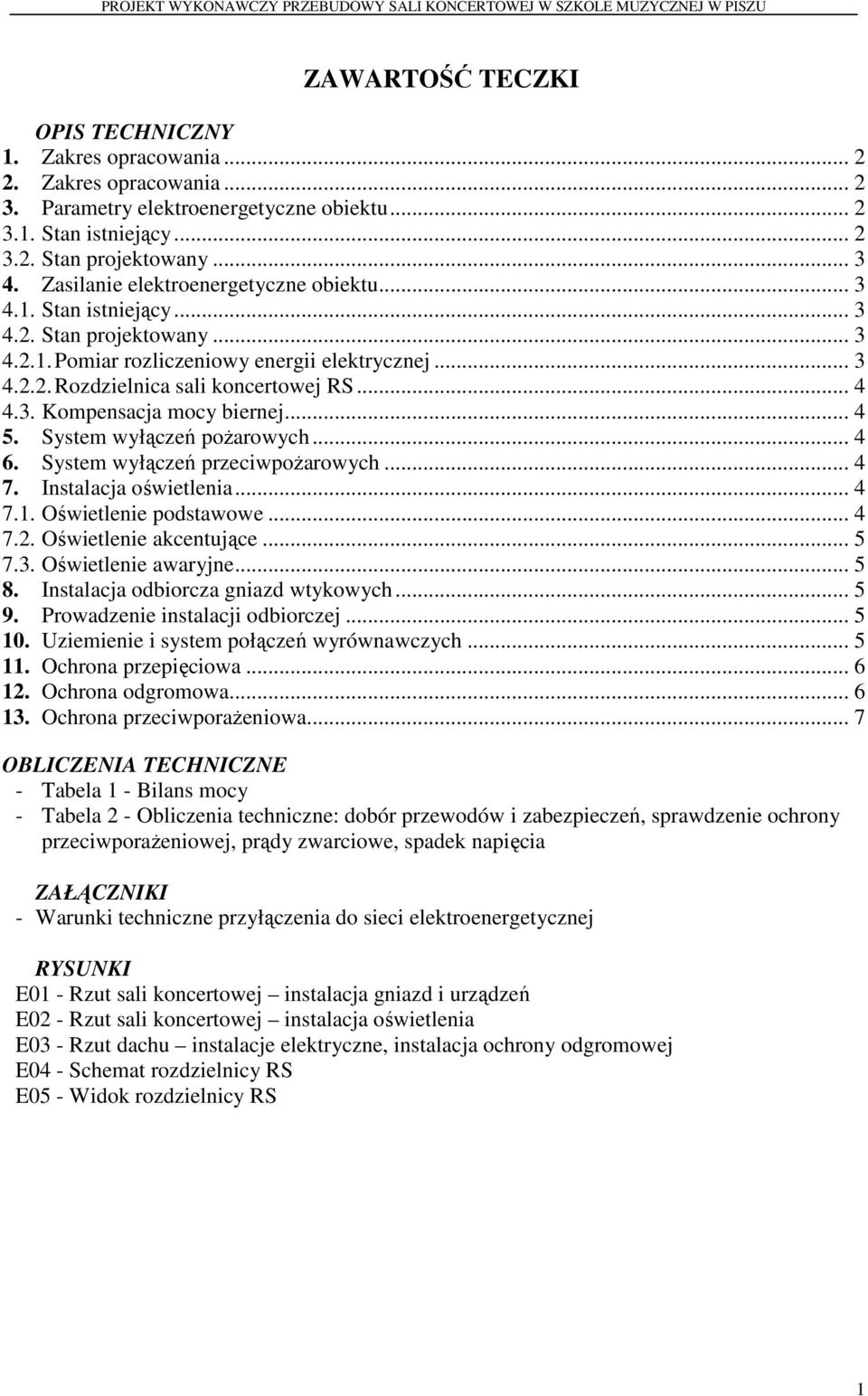

1 ZAWARTOŚĆ TECZKI OPIS TECHNICZNY 1. Zakres opracowania Zakres opracowania Parametry elektroenergetyczne obiektu Stan istniejący Stan projektowany Zasilanie elektroenergetyczne obiektu Stan istniejący Stan projektowany Pomiar rozliczeniowy energii elektrycznej Rozdzielnica sali koncertowej RS Kompensacja mocy biernej System wyłączeń pożarowych System wyłączeń przeciwpożarowych Instalacja oświetlenia Oświetlenie podstawowe Oświetlenie akcentujące Oświetlenie awaryjne Instalacja odbiorcza gniazd wtykowych Prowadzenie instalacji odbiorczej Uziemienie i system połączeń wyrównawczych Ochrona przepięciowa Ochrona odgromowa Ochrona przeciwporażeniowa... 7 OBLICZENIA TECHNICZNE - Tabela 1 - Bilans mocy - Tabela 2 - Obliczenia techniczne: dobór przewodów i zabezpieczeń, sprawdzenie ochrony przeciwporażeniowej, prądy zwarciowe, spadek napięcia ZAŁĄCZNIKI - Warunki techniczne przyłączenia do sieci elektroenergetycznej RYSUNKI E01 - Rzut sali koncertowej instalacja gniazd i urządzeń E02 - Rzut sali koncertowej instalacja oświetlenia E03 - Rzut dachu instalacje elektryczne, instalacja ochrony odgromowej E04 - Schemat rozdzielnicy RS E05 - Widok rozdzielnicy RS 1

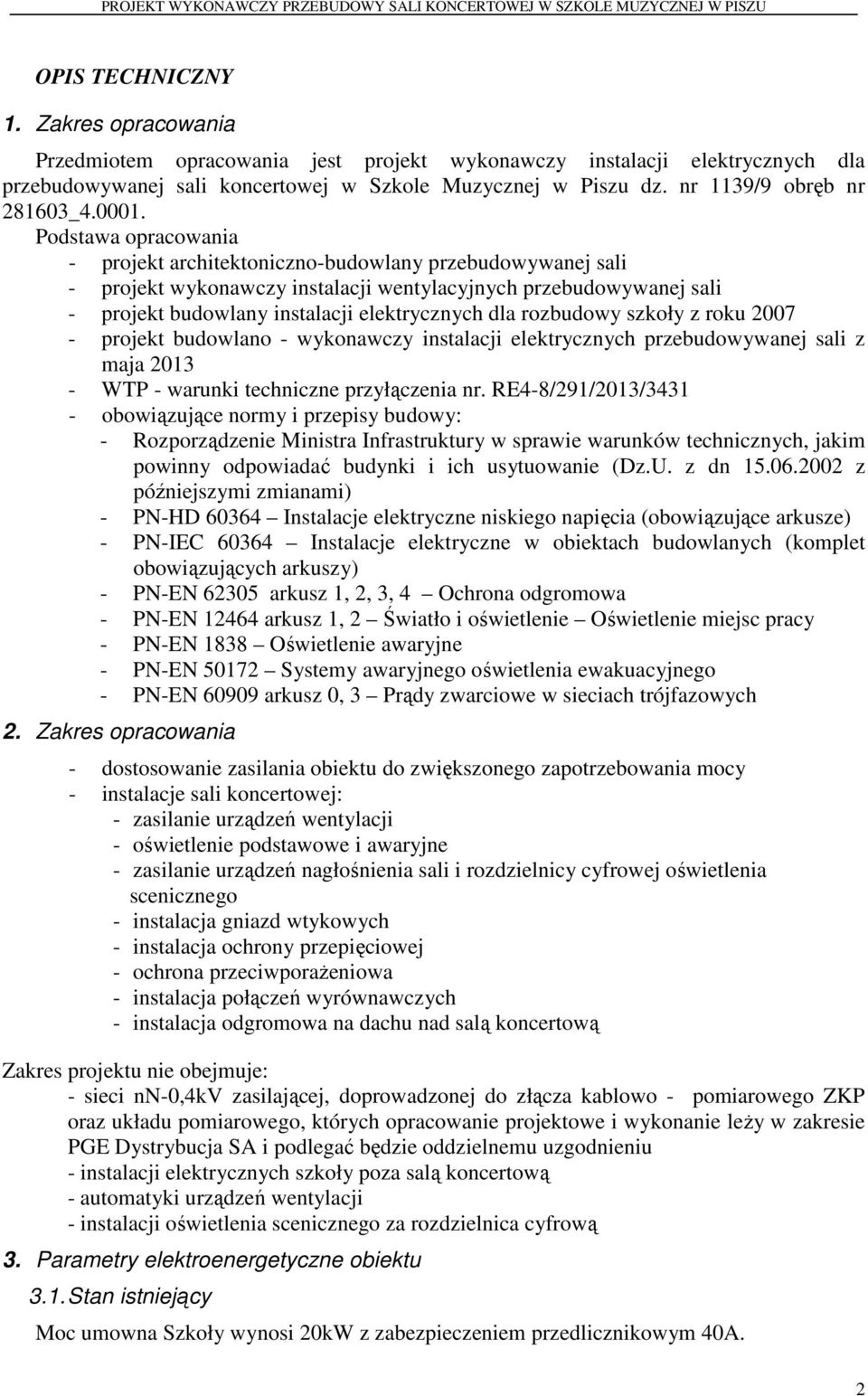

2 OPIS TECHNICZNY 1. Zakres opracowania Przedmiotem opracowania jest projekt wykonawczy instalacji elektrycznych dla przebudowywanej sali koncertowej w Szkole Muzycznej w Piszu dz. nr 1139/9 obręb nr _ Podstawa opracowania - projekt architektoniczno-budowlany przebudowywanej sali - projekt wykonawczy instalacji wentylacyjnych przebudowywanej sali - projekt budowlany instalacji elektrycznych dla rozbudowy szkoły z roku projekt budowlano - wykonawczy instalacji elektrycznych przebudowywanej sali z maja WTP - warunki techniczne przyłączenia nr. RE4-8/291/2013/ obowiązujące normy i przepisy budowy: - Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z dn z późniejszymi zmianami) - PN-HD Instalacje elektryczne niskiego napięcia (obowiązujące arkusze) - PN-IEC Instalacje elektryczne w obiektach budowlanych (komplet obowiązujących arkuszy) - PN-EN arkusz 1, 2, 3, 4 Ochrona odgromowa - PN-EN arkusz 1, 2 Światło i oświetlenie Oświetlenie miejsc pracy - PN-EN 1838 Oświetlenie awaryjne - PN-EN Systemy awaryjnego oświetlenia ewakuacyjnego - PN-EN arkusz 0, 3 Prądy zwarciowe w sieciach trójfazowych 2. Zakres opracowania - dostosowanie zasilania obiektu do zwiększonego zapotrzebowania mocy - instalacje sali koncertowej: - zasilanie urządzeń wentylacji - oświetlenie podstawowe i awaryjne - zasilanie urządzeń nagłośnienia sali i rozdzielnicy cyfrowej oświetlenia scenicznego - instalacja gniazd wtykowych - instalacja ochrony przepięciowej - ochrona przeciwporażeniowa - instalacja połączeń wyrównawczych - instalacja odgromowa na dachu nad salą koncertową Zakres projektu nie obejmuje: - sieci nn-0,4kv zasilającej, doprowadzonej do złącza kablowo - pomiarowego ZKP oraz układu pomiarowego, których opracowanie projektowe i wykonanie leży w zakresie PGE Dystrybucja SA i podlegać będzie oddzielnemu uzgodnieniu - instalacji elektrycznych szkoły poza salą koncertową - automatyki urządzeń wentylacji - instalacji oświetlenia scenicznego za rozdzielnica cyfrową 3. Parametry elektroenergetyczne obiektu 3.1. Stan istniejący Moc umowna Szkoły wynosi 20kW z zabezpieczeniem przedlicznikowym 40A. 2

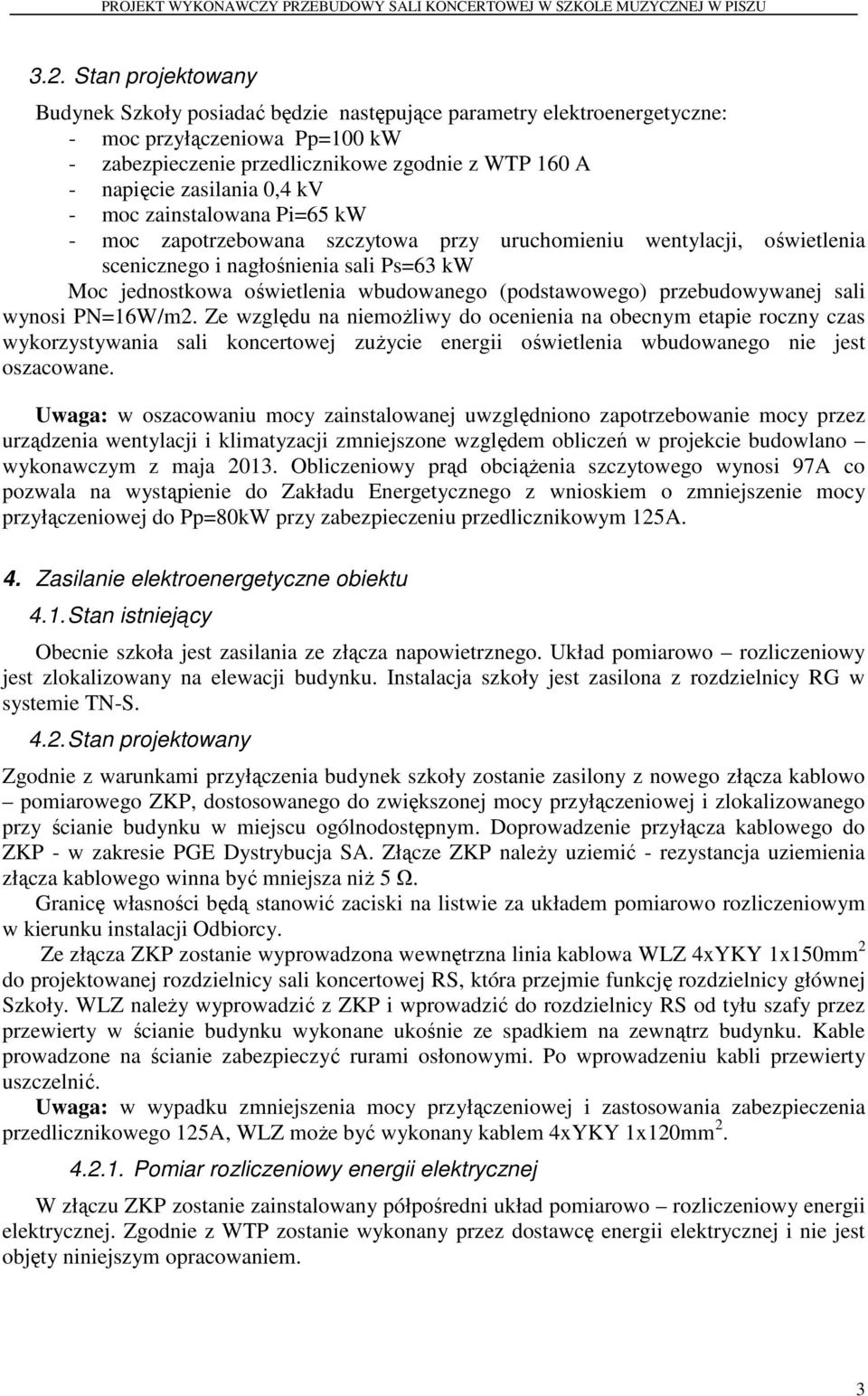

3 3.2. Stan projektowany Budynek Szkoły posiadać będzie następujące parametry elektroenergetyczne: - moc przyłączeniowa Pp=100 kw - zabezpieczenie przedlicznikowe zgodnie z WTP 160 A - napięcie zasilania 0,4 kv - moc zainstalowana Pi=65 kw - moc zapotrzebowana szczytowa przy uruchomieniu wentylacji, oświetlenia scenicznego i nagłośnienia sali Ps=63 kw Moc jednostkowa oświetlenia wbudowanego (podstawowego) przebudowywanej sali wynosi PN=16W/m2. Ze względu na niemożliwy do ocenienia na obecnym etapie roczny czas wykorzystywania sali koncertowej zużycie energii oświetlenia wbudowanego nie jest oszacowane. Uwaga: w oszacowaniu mocy zainstalowanej uwzględniono zapotrzebowanie mocy przez urządzenia wentylacji i klimatyzacji zmniejszone względem obliczeń w projekcie budowlano wykonawczym z maja Obliczeniowy prąd obciążenia szczytowego wynosi 97A co pozwala na wystąpienie do Zakładu Energetycznego z wnioskiem o zmniejszenie mocy przyłączeniowej do Pp=80kW przy zabezpieczeniu przedlicznikowym 125A. 4. Zasilanie elektroenergetyczne obiektu 4.1. Stan istniejący Obecnie szkoła jest zasilania ze złącza napowietrznego. Układ pomiarowo rozliczeniowy jest zlokalizowany na elewacji budynku. Instalacja szkoły jest zasilona z rozdzielnicy RG w systemie TN-S Stan projektowany Zgodnie z warunkami przyłączenia budynek szkoły zostanie zasilony z nowego złącza kablowo pomiarowego ZKP, dostosowanego do zwiększonej mocy przyłączeniowej i zlokalizowanego przy ścianie budynku w miejscu ogólnodostępnym. Doprowadzenie przyłącza kablowego do ZKP - w zakresie PGE Dystrybucja SA. Złącze ZKP należy uziemić - rezystancja uziemienia złącza kablowego winna być mniejsza niż 5 Ω. Granicę własności będą stanowić zaciski na listwie za układem pomiarowo rozliczeniowym w kierunku instalacji Odbiorcy. Ze złącza ZKP zostanie wyprowadzona wewnętrzna linia kablowa WLZ 4xYKY 1x150mm 2 do projektowanej rozdzielnicy sali koncertowej RS, która przejmie funkcję rozdzielnicy głównej Szkoły. WLZ należy wyprowadzić z ZKP i wprowadzić do rozdzielnicy RS od tyłu szafy przez przewierty w ścianie budynku wykonane ukośnie ze spadkiem na zewnątrz budynku. Kable prowadzone na ścianie zabezpieczyć rurami osłonowymi. Po wprowadzeniu kabli przewierty uszczelnić. Uwaga: w wypadku zmniejszenia mocy przyłączeniowej i zastosowania zabezpieczenia przedlicznikowego 125A, WLZ może być wykonany kablem 4xYKY 1x120mm Pomiar rozliczeniowy energii elektrycznej W złączu ZKP zostanie zainstalowany półpośredni układ pomiarowo rozliczeniowy energii elektrycznej. Zgodnie z WTP zostanie wykonany przez dostawcę energii elektrycznej i nie jest objęty niniejszym opracowaniem. 3

4 Rozdzielnica sali koncertowej RS Projektowana rozdzielnica RS będzie zasilać wyłącznie instalacje odbiorcze związane z funkcjonowaniem sali koncertowej oraz istniejącą rozdzielnicę główna szkoły RG. RS przejmie zatem funkcję rozdzielnicy głównej, jednak ze względu na funkcjonujące w budynku oznaczenia obwodów, istniejąca nomenklatura rozdzielnic zostanie dla porządku utrzymana. W rozdzielnicy RS będzie przeprowadzony rozdział przewodu ochronno neutralnego PEN wyprowadzonego ze złącza na przewody neutralny N i ochronny PE. Rozdzielnica RS zostanie zlokalizowana na zapleczu sali koncertowej. Należy ją wykonać jako szafę stojącą, przyścienną o prądzie znamionowym 250A, w II klasie izolacji i stopniu szczelności minimum IP30. Wyposażenie rozdzielnicy: - pole zasilające wyposażone w wyłącznik główny (rozłącznik) - ochronniki przepięciowe - przekaźnik monitorujący występowanie prądów upływowych w obwodach wyjściowych - pola odpływowe zasilające odbiorniki sali koncertowej - zabezpieczenie kabla zasilającego istniejącą rozdzielnicę Szkoły RG Kompensacja mocy biernej Zgodnie z obliczeniami technicznymi, przy pracy wentylacji pod pełnym obciążeniem do sieci elektroenergetycznej może być wprowadzana znaczna bierna. Jednak ze względu na przewidywane stosunkowo rzadkie uruchamianie pełnej mocy wentylacji, decyzje o ewentualnym zastosowaniu kompensacji mocy biernej należy podjąć uwzględniając rachunki za energię elektryczną po rozpoczęciu użytkowania sali koncertowej. W rozdzielnicy RS znajduje się rezerwa miejsca na ewentualny montaż przekładnika i zabezpieczenia kabla do baterii kondensatorów. 5. System wyłączeń pożarowych Wyłącznik pożarowy Szkoły stanowić będzie wyłącznik główny rozdzielnicy RS (rozłącznik) wyposażony w cewkę wybijakową wzrostową. Wyłącznik należy połączyć z przewodem doprowadzonym z istniejącego przycisku wyłączenia pożarowego Szkoły do istniejącej rozdzielnicy RG. 6. System wyłączeń przeciwpożarowych Zgodnie z rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie, w obiekcie, w rozdzielnicy głównej zainstalowany będzie wyłącznik przeciwpożarowy z zabezpieczeniem różnicowoprądowym o regulowanej nastawie czułości i czasie zadziałania. Wyłącznik ten zaprojektowano w oparciu o przekaźnik różnicowoprądowy z przekładnikiem Ferrantiego, podający napięcie na cewkę wybijakową wzrostową wyłącznika głównego. 7. Instalacja oświetlenia 7.1. Oświetlenie podstawowe Oświetlenie podstawowe spełnia funkcję oświetlenia powierzchni o poziomie natężenia oświetlenia nie mniejszym niż określony w normach i wynikającym z przyjętych rozwiązań funkcjonalno-architektonicznych. Przyjęto następujące założenia poziomu natężenia oświetlenia: Lp Funkcja pomieszczenia Natężenie oświetlenia [lx] 1 sala koncertowa szatnia pomieszczenia zaplecza 150 4

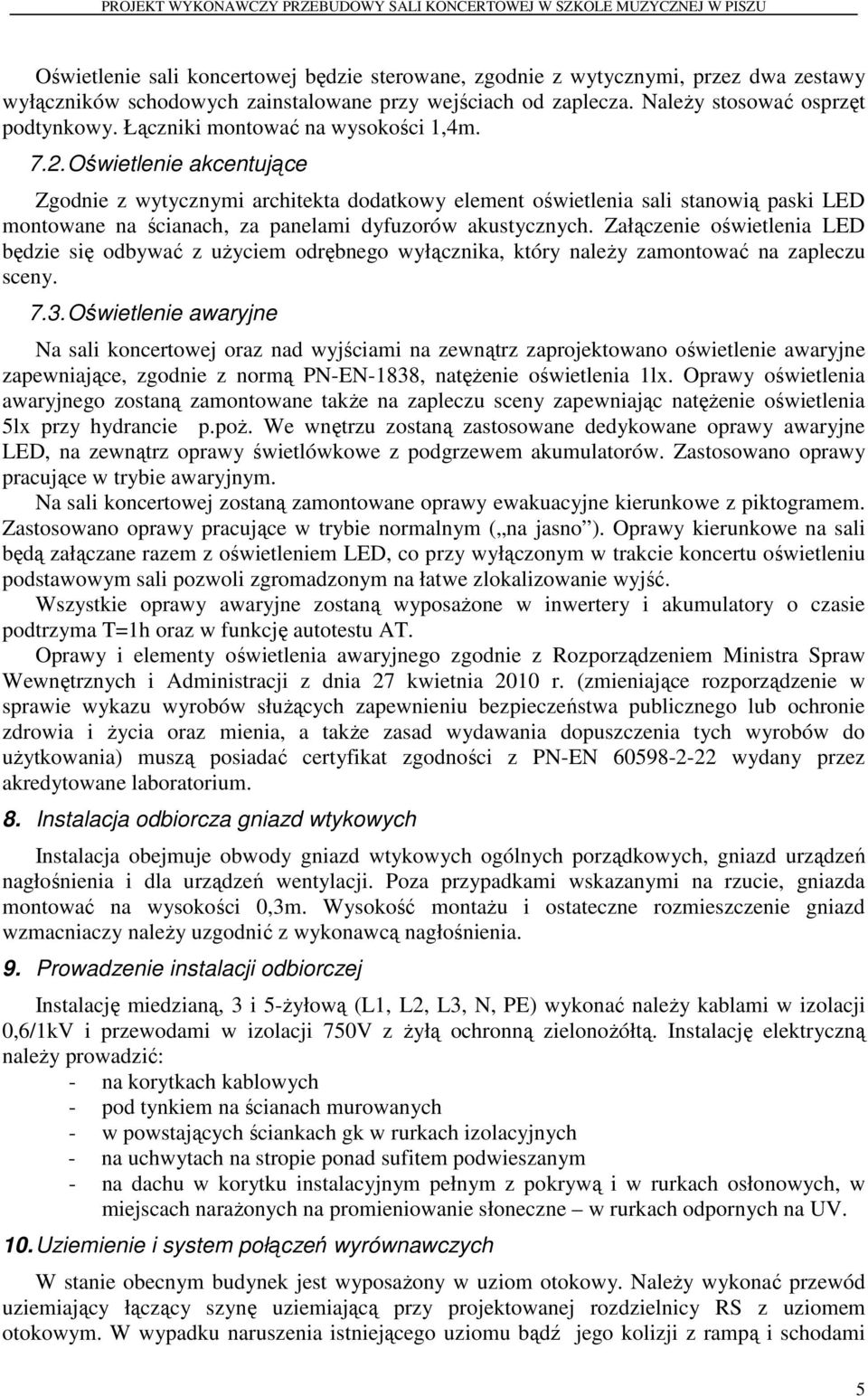

5 Oświetlenie sali koncertowej będzie sterowane, zgodnie z wytycznymi, przez dwa zestawy wyłączników schodowych zainstalowane przy wejściach od zaplecza. Należy stosować osprzęt podtynkowy. Łączniki montować na wysokości 1,4m Oświetlenie akcentujące Zgodnie z wytycznymi architekta dodatkowy element oświetlenia sali stanowią paski LED montowane na ścianach, za panelami dyfuzorów akustycznych. Załączenie oświetlenia LED będzie się odbywać z użyciem odrębnego wyłącznika, który należy zamontować na zapleczu sceny Oświetlenie awaryjne Na sali koncertowej oraz nad wyjściami na zewnątrz zaprojektowano oświetlenie awaryjne zapewniające, zgodnie z normą PN-EN-1838, natężenie oświetlenia 1lx. Oprawy oświetlenia awaryjnego zostaną zamontowane także na zapleczu sceny zapewniając natężenie oświetlenia 5lx przy hydrancie p.poż. We wnętrzu zostaną zastosowane dedykowane oprawy awaryjne LED, na zewnątrz oprawy świetlówkowe z podgrzewem akumulatorów. Zastosowano oprawy pracujące w trybie awaryjnym. Na sali koncertowej zostaną zamontowane oprawy ewakuacyjne kierunkowe z piktogramem. Zastosowano oprawy pracujące w trybie normalnym ( na jasno ). Oprawy kierunkowe na sali będą załączane razem z oświetleniem LED, co przy wyłączonym w trakcie koncertu oświetleniu podstawowym sali pozwoli zgromadzonym na łatwe zlokalizowanie wyjść. Wszystkie oprawy awaryjne zostaną wyposażone w inwertery i akumulatory o czasie podtrzyma T=1h oraz w funkcję autotestu AT. Oprawy i elementy oświetlenia awaryjnego zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 27 kwietnia 2010 r. (zmieniające rozporządzenie w sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia, a także zasad wydawania dopuszczenia tych wyrobów do użytkowania) muszą posiadać certyfikat zgodności z PN-EN wydany przez akredytowane laboratorium. 8. Instalacja odbiorcza gniazd wtykowych Instalacja obejmuje obwody gniazd wtykowych ogólnych porządkowych, gniazd urządzeń nagłośnienia i dla urządzeń wentylacji. Poza przypadkami wskazanymi na rzucie, gniazda montować na wysokości 0,3m. Wysokość montażu i ostateczne rozmieszczenie gniazd wzmacniaczy należy uzgodnić z wykonawcą nagłośnienia. 9. Prowadzenie instalacji odbiorczej Instalację miedzianą, 3 i 5-żyłową (L1, L2, L3, N, PE) wykonać należy kablami w izolacji 0,6/1kV i przewodami w izolacji 750V z żyłą ochronną zielonożółtą. Instalację elektryczną należy prowadzić: - na korytkach kablowych - pod tynkiem na ścianach murowanych - w powstających ściankach gk w rurkach izolacyjnych - na uchwytach na stropie ponad sufitem podwieszanym - na dachu w korytku instalacyjnym pełnym z pokrywą i w rurkach osłonowych, w miejscach narażonych na promieniowanie słoneczne w rurkach odpornych na UV. 10. Uziemienie i system połączeń wyrównawczych W stanie obecnym budynek jest wyposażony w uziom otokowy. Należy wykonać przewód uziemiający łączący szynę uziemiającą przy projektowanej rozdzielnicy RS z uziomem otokowym. W wypadku naruszenia istniejącego uziomu bądź jego kolizji z rampą i schodami 5

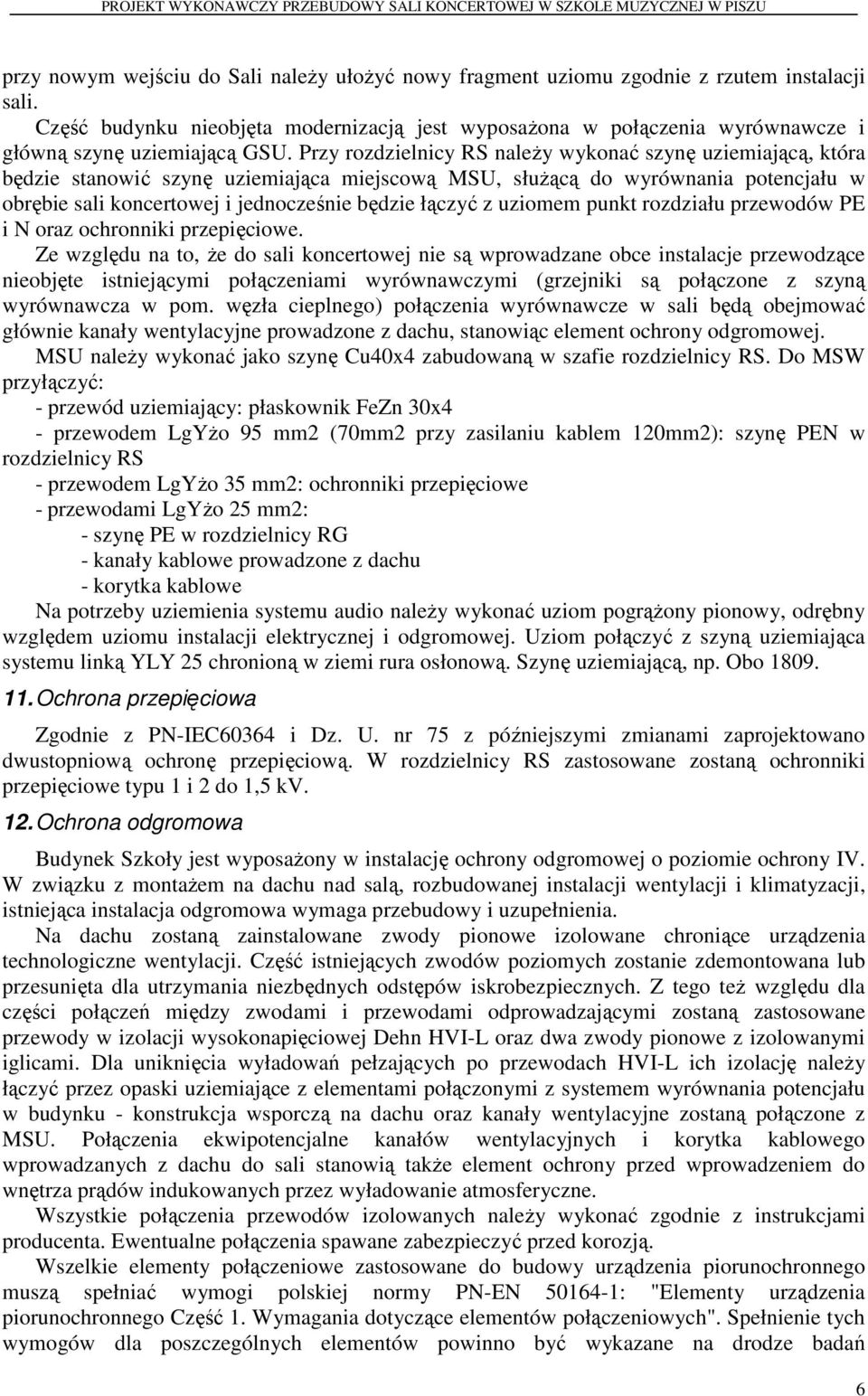

6 przy nowym wejściu do Sali należy ułożyć nowy fragment uziomu zgodnie z rzutem instalacji sali. Część budynku nieobjęta modernizacją jest wyposażona w połączenia wyrównawcze i główną szynę uziemiającą GSU. Przy rozdzielnicy RS należy wykonać szynę uziemiającą, która będzie stanowić szynę uziemiająca miejscową MSU, służącą do wyrównania potencjału w obrębie sali koncertowej i jednocześnie będzie łączyć z uziomem punkt rozdziału przewodów PE i N oraz ochronniki przepięciowe. Ze względu na to, że do sali koncertowej nie są wprowadzane obce instalacje przewodzące nieobjęte istniejącymi połączeniami wyrównawczymi (grzejniki są połączone z szyną wyrównawcza w pom. węzła cieplnego) połączenia wyrównawcze w sali będą obejmować głównie kanały wentylacyjne prowadzone z dachu, stanowiąc element ochrony odgromowej. MSU należy wykonać jako szynę Cu40x4 zabudowaną w szafie rozdzielnicy RS. Do MSW przyłączyć: - przewód uziemiający: płaskownik FeZn 30x4 - przewodem LgYżo 95 mm2 (70mm2 przy zasilaniu kablem 120mm2): szynę PEN w rozdzielnicy RS - przewodem LgYżo 35 mm2: ochronniki przepięciowe - przewodami LgYżo 25 mm2: - szynę PE w rozdzielnicy RG - kanały kablowe prowadzone z dachu - korytka kablowe Na potrzeby uziemienia systemu audio należy wykonać uziom pogrążony pionowy, odrębny względem uziomu instalacji elektrycznej i odgromowej. Uziom połączyć z szyną uziemiająca systemu linką YLY 25 chronioną w ziemi rura osłonową. Szynę uziemiającą, np. Obo Ochrona przepięciowa Zgodnie z PN-IEC60364 i Dz. U. nr 75 z późniejszymi zmianami zaprojektowano dwustopniową ochronę przepięciową. W rozdzielnicy RS zastosowane zostaną ochronniki przepięciowe typu 1 i 2 do 1,5 kv. 12. Ochrona odgromowa Budynek Szkoły jest wyposażony w instalację ochrony odgromowej o poziomie ochrony IV. W związku z montażem na dachu nad salą, rozbudowanej instalacji wentylacji i klimatyzacji, istniejąca instalacja odgromowa wymaga przebudowy i uzupełnienia. Na dachu zostaną zainstalowane zwody pionowe izolowane chroniące urządzenia technologiczne wentylacji. Część istniejących zwodów poziomych zostanie zdemontowana lub przesunięta dla utrzymania niezbędnych odstępów iskrobezpiecznych. Z tego też względu dla części połączeń między zwodami i przewodami odprowadzającymi zostaną zastosowane przewody w izolacji wysokonapięciowej Dehn HVI-L oraz dwa zwody pionowe z izolowanymi iglicami. Dla uniknięcia wyładowań pełzających po przewodach HVI-L ich izolację należy łączyć przez opaski uziemiające z elementami połączonymi z systemem wyrównania potencjału w budynku - konstrukcja wsporczą na dachu oraz kanały wentylacyjne zostaną połączone z MSU. Połączenia ekwipotencjalne kanałów wentylacyjnych i korytka kablowego wprowadzanych z dachu do sali stanowią także element ochrony przed wprowadzeniem do wnętrza prądów indukowanych przez wyładowanie atmosferyczne. Wszystkie połączenia przewodów izolowanych należy wykonać zgodnie z instrukcjami producenta. Ewentualne połączenia spawane zabezpieczyć przed korozją. Wszelkie elementy połączeniowe zastosowane do budowy urządzenia piorunochronnego muszą spełniać wymogi polskiej normy PN-EN : "Elementy urządzenia piorunochronnego Część 1. Wymagania dotyczące elementów połączeniowych". Spełnienie tych wymogów dla poszczególnych elementów powinno być wykazane na drodze badań 6

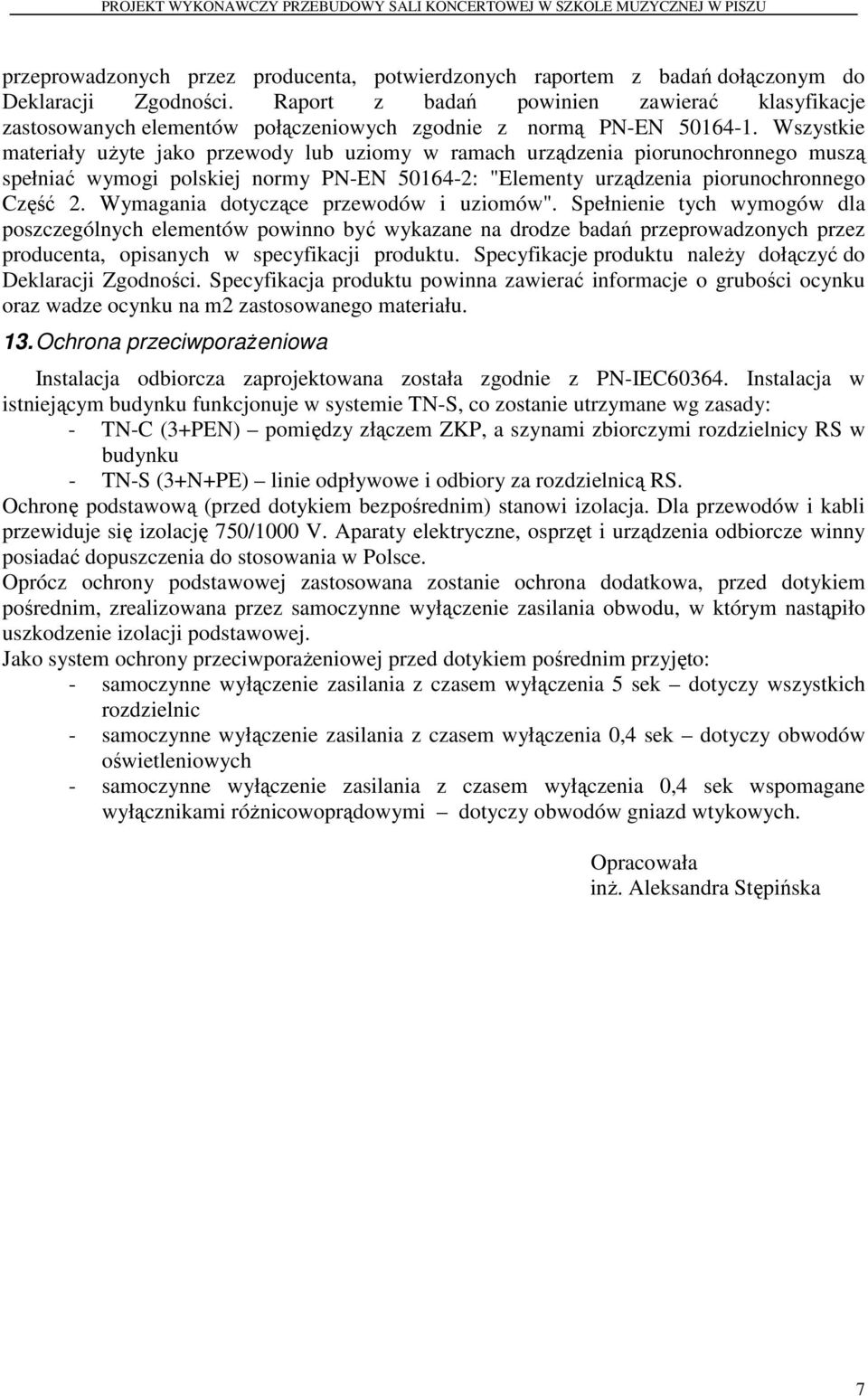

7 przeprowadzonych przez producenta, potwierdzonych raportem z badań dołączonym do Deklaracji Zgodności. Raport z badań powinien zawierać klasyfikacje zastosowanych elementów połączeniowych zgodnie z normą PN-EN Wszystkie materiały użyte jako przewody lub uziomy w ramach urządzenia piorunochronnego muszą spełniać wymogi polskiej normy PN-EN : "Elementy urządzenia piorunochronnego Część 2. Wymagania dotyczące przewodów i uziomów". Spełnienie tych wymogów dla poszczególnych elementów powinno być wykazane na drodze badań przeprowadzonych przez producenta, opisanych w specyfikacji produktu. Specyfikacje produktu należy dołączyć do Deklaracji Zgodności. Specyfikacja produktu powinna zawierać informacje o grubości ocynku oraz wadze ocynku na m2 zastosowanego materiału. 13. Ochrona przeciwporażeniowa Instalacja odbiorcza zaprojektowana została zgodnie z PN-IEC Instalacja w istniejącym budynku funkcjonuje w systemie TN-S, co zostanie utrzymane wg zasady: - TN-C (3+PEN) pomiędzy złączem ZKP, a szynami zbiorczymi rozdzielnicy RS w budynku - TN-S (3+N+PE) linie odpływowe i odbiory za rozdzielnicą RS. Ochronę podstawową (przed dotykiem bezpośrednim) stanowi izolacja. Dla przewodów i kabli przewiduje się izolację 750/1000 V. Aparaty elektryczne, osprzęt i urządzenia odbiorcze winny posiadać dopuszczenia do stosowania w Polsce. Oprócz ochrony podstawowej zastosowana zostanie ochrona dodatkowa, przed dotykiem pośrednim, zrealizowana przez samoczynne wyłączenie zasilania obwodu, w którym nastąpiło uszkodzenie izolacji podstawowej. Jako system ochrony przeciwporażeniowej przed dotykiem pośrednim przyjęto: - samoczynne wyłączenie zasilania z czasem wyłączenia 5 sek dotyczy wszystkich rozdzielnic - samoczynne wyłączenie zasilania z czasem wyłączenia 0,4 sek dotyczy obwodów oświetleniowych - samoczynne wyłączenie zasilania z czasem wyłączenia 0,4 sek wspomagane wyłącznikami różnicowoprądowymi dotyczy obwodów gniazd wtykowych. Opracowała inż. Aleksandra Stępińska 7
