PROJEKT BUDOWLANY ZMIANA SPOSOBU UŻYTKOWANIA BUDYNKU INTERNATU WOJSKOWEGO NA BUDYNEK MIESZKALNY

Transkrypt

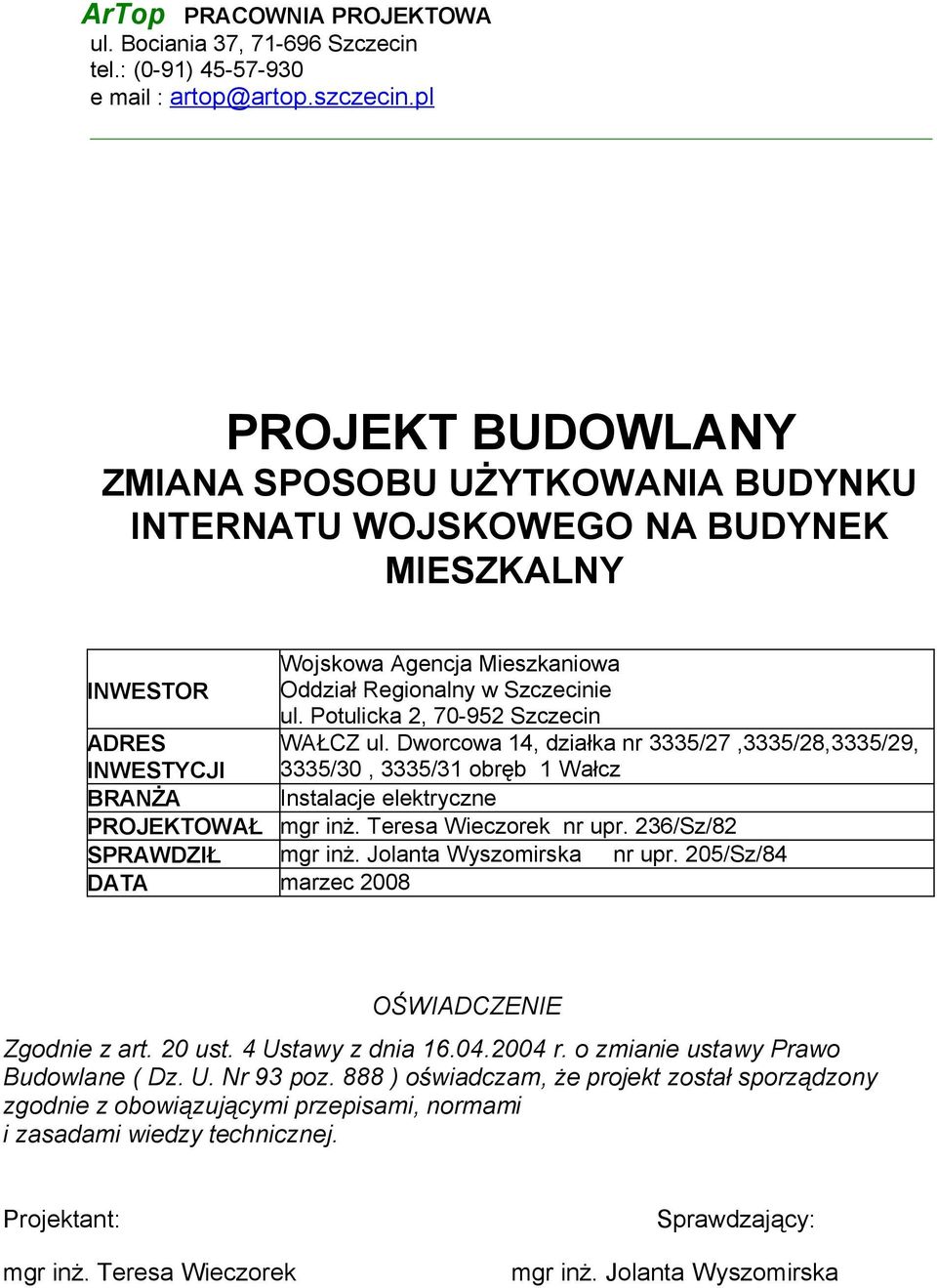

1 ArTop PRACOWNIA PROJEKTOWA ul. Bociania 37, Szczecin tel.: (0-91) e mail : artop@artop.szczecin.pl PROJEKT BUDOWLANY ZMIANA SPOSOBU UŻYTKOWANIA BUDYNKU INTERNATU WOJSKOWEGO NA BUDYNEK MIESZKALNY Wojskowa Agencja Mieszkaniowa INWESTOR Oddział Regionalny w Szczecinie ul. Potulicka 2, Szczecin ADRES INWESTYCJI WAŁCZ ul. Dworcowa 14, działka nr 3335/27,3335/28,3335/29, 3335/30, 3335/31 obręb 1 Wałcz BRANŻA Instalacje elektryczne PROJEKTOWAŁ mgr inż. Teresa Wieczorek nr upr. 236/Sz/82 SPRAWDZIŁ mgr inż. Jolanta Wyszomirska nr upr. 205/Sz/84 DATA marzec 2008 OŚWIADCZENIE Zgodnie z art. 20 ust. 4 Ustawy z dnia r. o zmianie ustawy Prawo Budowlane ( Dz. U. Nr 93 poz. 888 ) oświadczam, że projekt został sporządzony zgodnie z obowiązującymi przepisami, normami i zasadami wiedzy technicznej. Projektant: mgr inż. Teresa Wieczorek Sprawdzający: mgr inż. Jolanta Wyszomirska

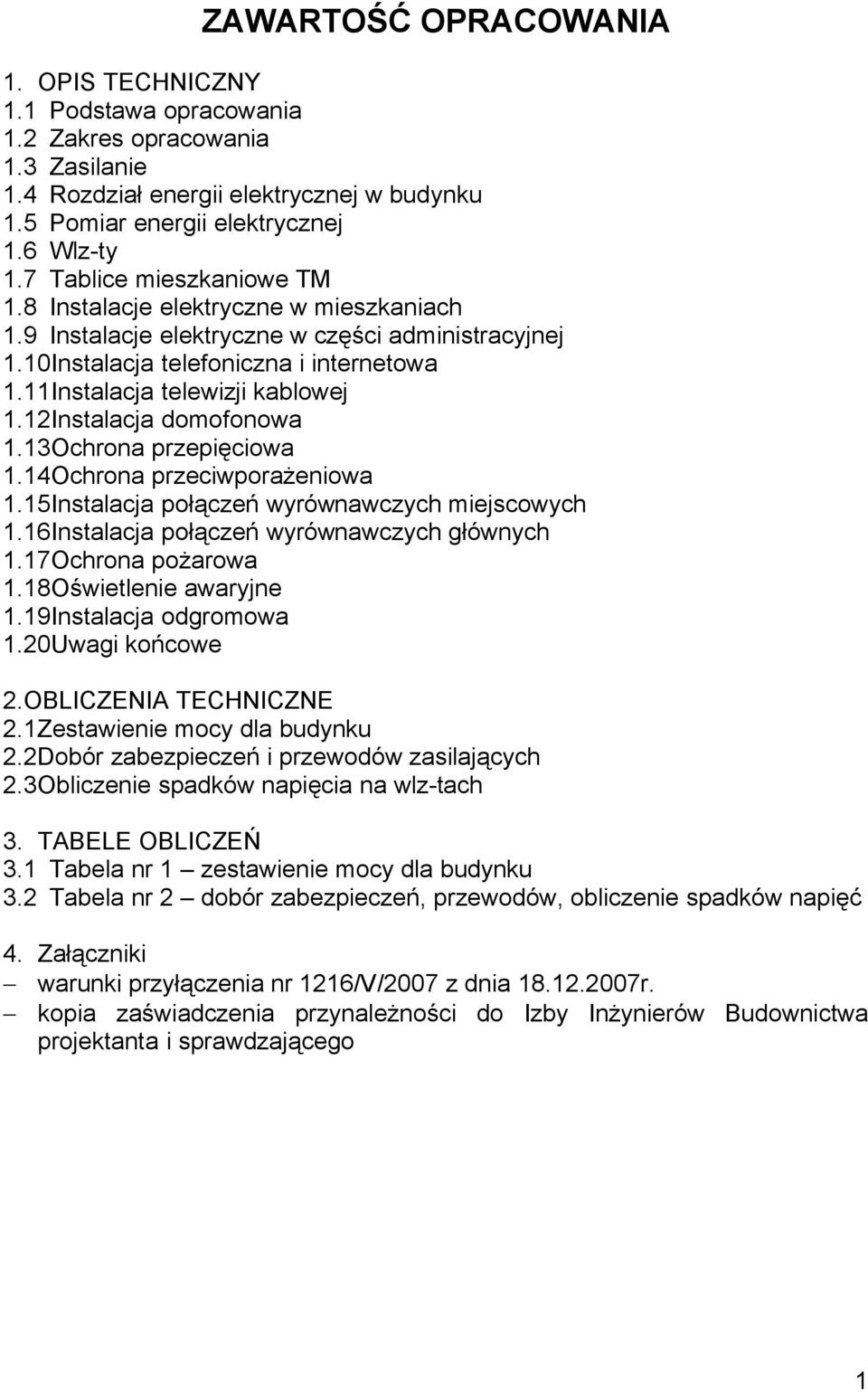

2 ZAWARTOŚĆ OPRACOWANIA 1. OPIS TECHNICZNY 1.1 Podstawa opracowania 1.2 Zakres opracowania 1.3 Zasilanie 1.4 Rozdział energii elektrycznej w budynku 1.5 Pomiar energii elektrycznej 1.6 Wlz-ty 1.7 Tablice mieszkaniowe TM 1.8 Instalacje elektryczne w mieszkaniach 1.9 Instalacje elektryczne w części administracyjnej 1.10Instalacja telefoniczna i internetowa 1.11Instalacja telewizji kablowej 1.12Instalacja domofonowa 1.13Ochrona przepięciowa 1.14Ochrona przeciwporażeniowa 1.15Instalacja połączeń wyrównawczych miejscowych 1.16Instalacja połączeń wyrównawczych głównych 1.17Ochrona pożarowa 1.18Oświetlenie awaryjne 1.19Instalacja odgromowa 1.20Uwagi końcowe 2.OBLICZENIA TECHNICZNE 2.1Zestawienie mocy dla budynku 2.2Dobór zabezpieczeń i przewodów zasilających 2.3Obliczenie spadków napięcia na wlz-tach 3. TABELE OBLICZEŃ 3.1 Tabela nr 1 zestawienie mocy dla budynku 3.2 Tabela nr 2 dobór zabezpieczeń, przewodów, obliczenie spadków napięć 4. Załączniki warunki przyłączenia nr 1216/V/2007 z dnia r. kopia zaświadczenia przynależności do Izby Inżynierów Budownictwa projektanta i sprawdzającego 1

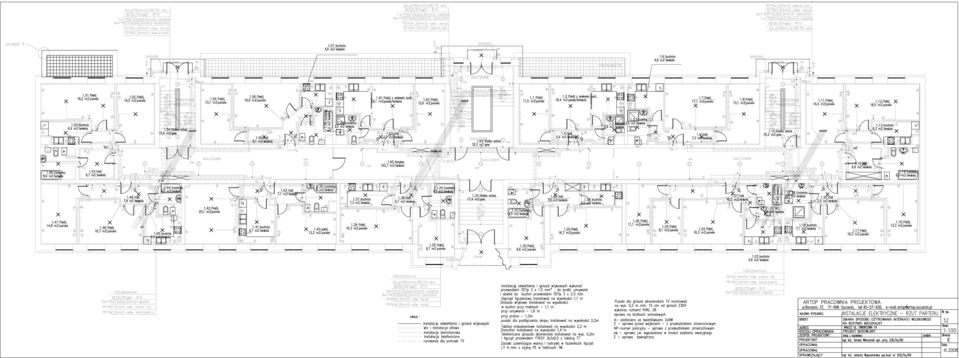

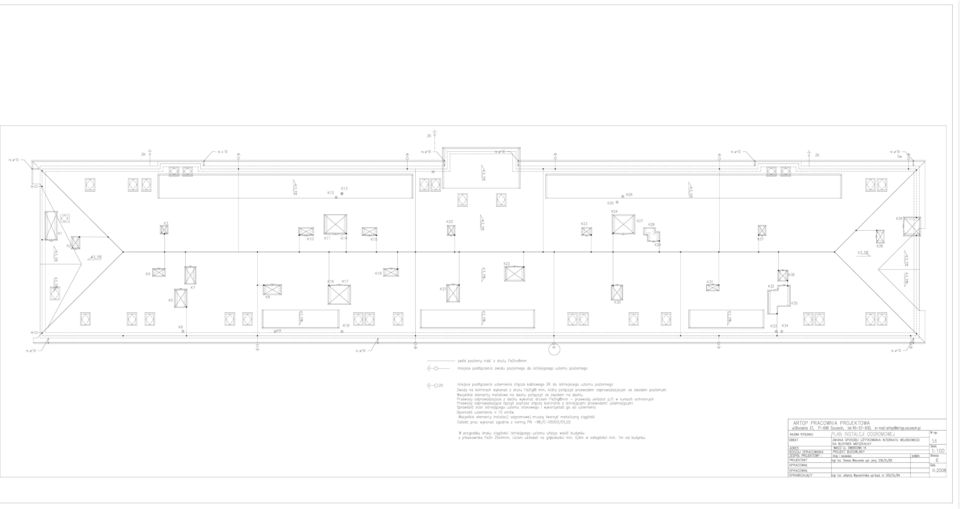

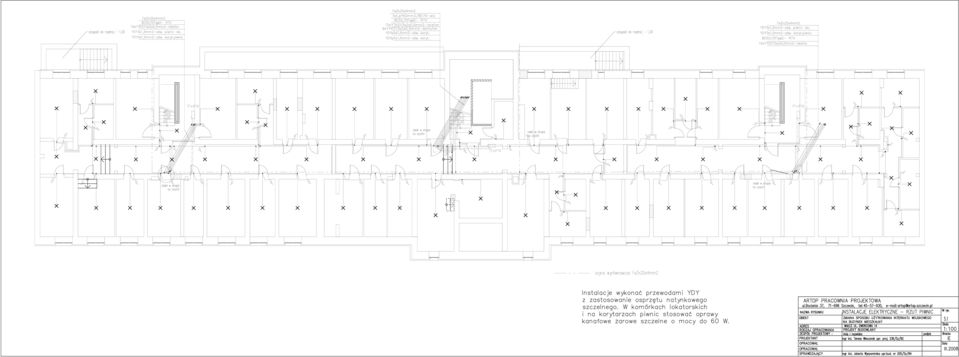

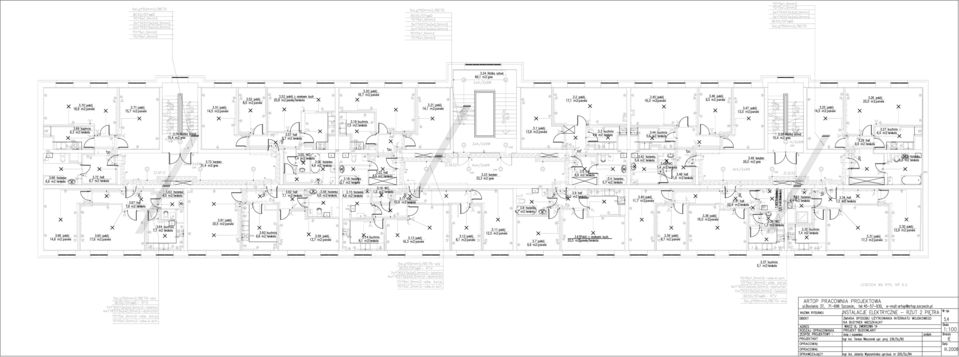

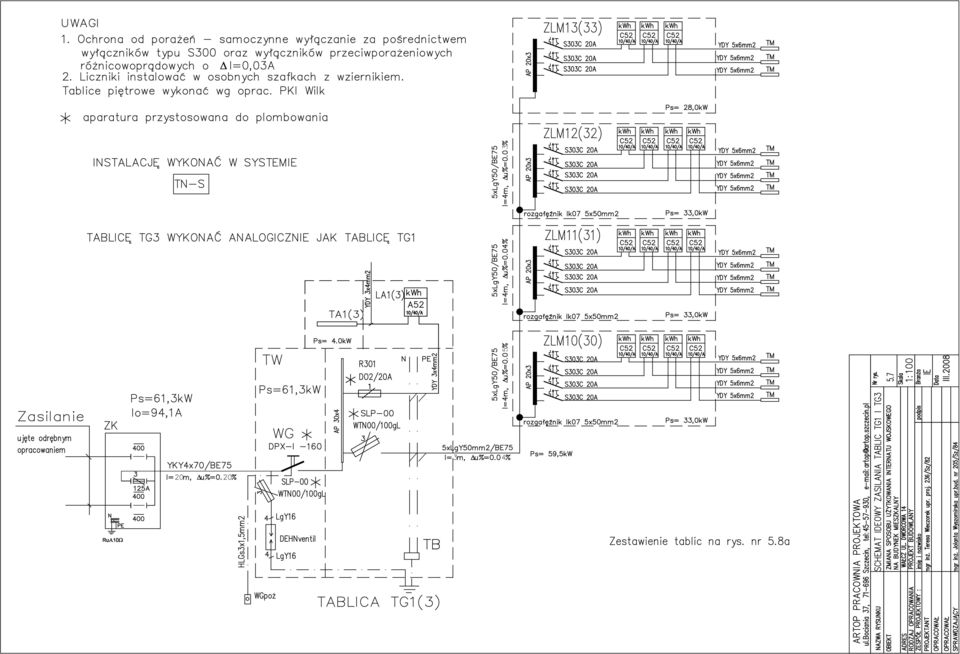

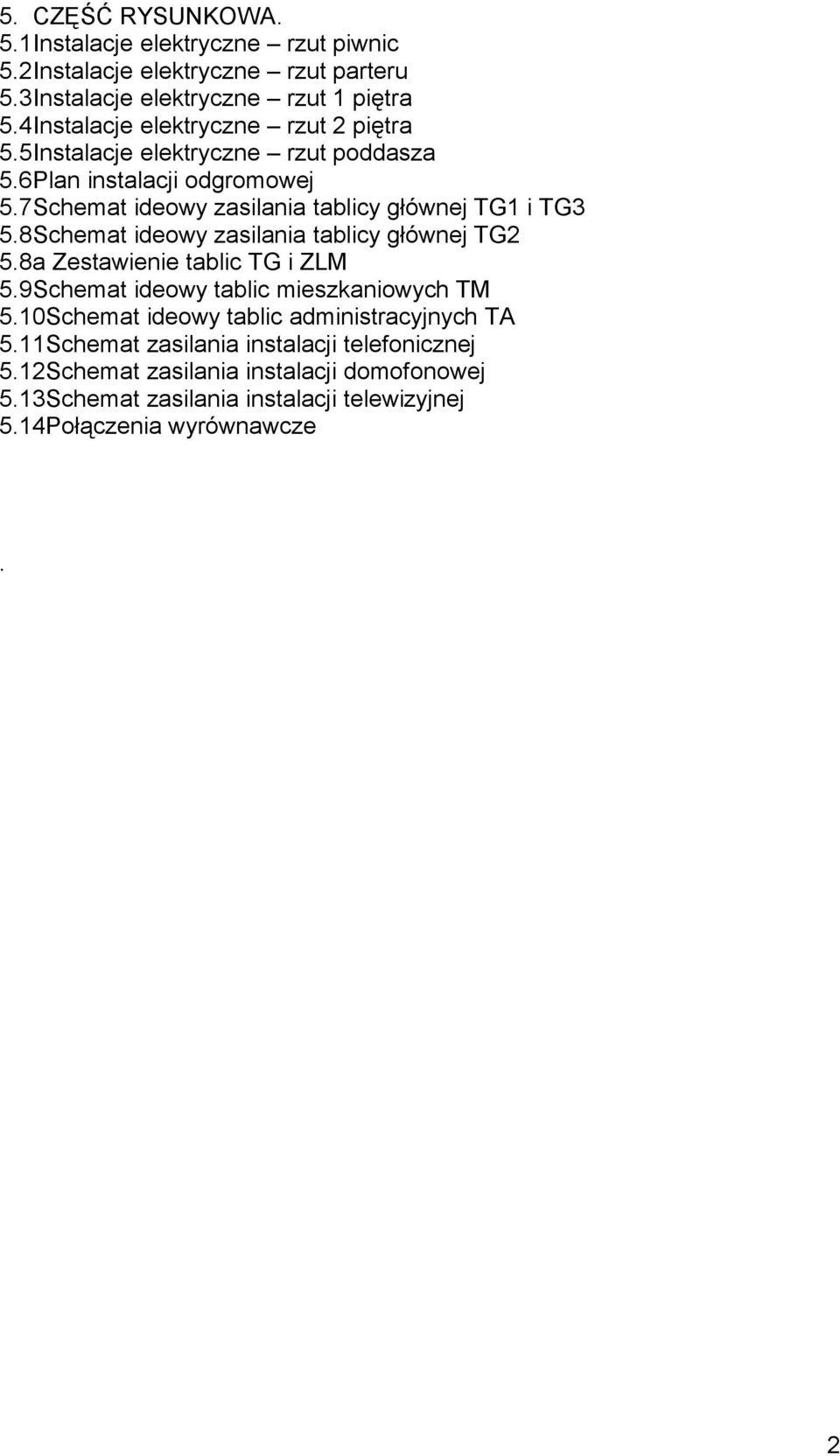

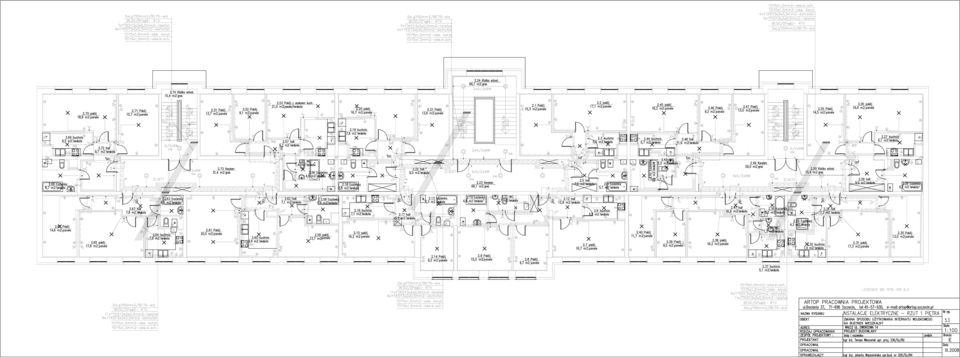

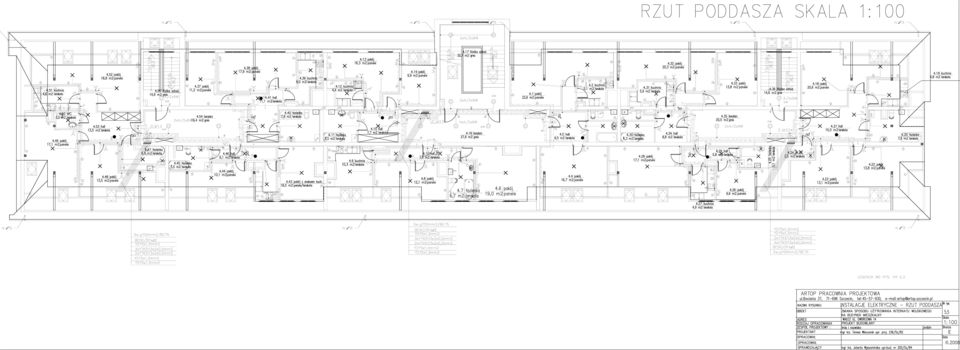

3 5. CZĘŚĆ RYSUNKOWA. 5.1Instalacje elektryczne rzut piwnic 5.2Instalacje elektryczne rzut parteru 5.3Instalacje elektryczne rzut 1 piętra 5.4Instalacje elektryczne rzut 2 piętra 5.5Instalacje elektryczne rzut poddasza 5.6Plan instalacji odgromowej 5.7Schemat ideowy zasilania tablicy głównej TG1 i TG3 5.8Schemat ideowy zasilania tablicy głównej TG2 5.8a Zestawienie tablic TG i ZLM 5.9Schemat ideowy tablic mieszkaniowych TM 5.10Schemat ideowy tablic administracyjnych TA 5.11Schemat zasilania instalacji telefonicznej 5.12Schemat zasilania instalacji domofonowej 5.13Schemat zasilania instalacji telewizyjnej 5.14Połączenia wyrównawcze. 2

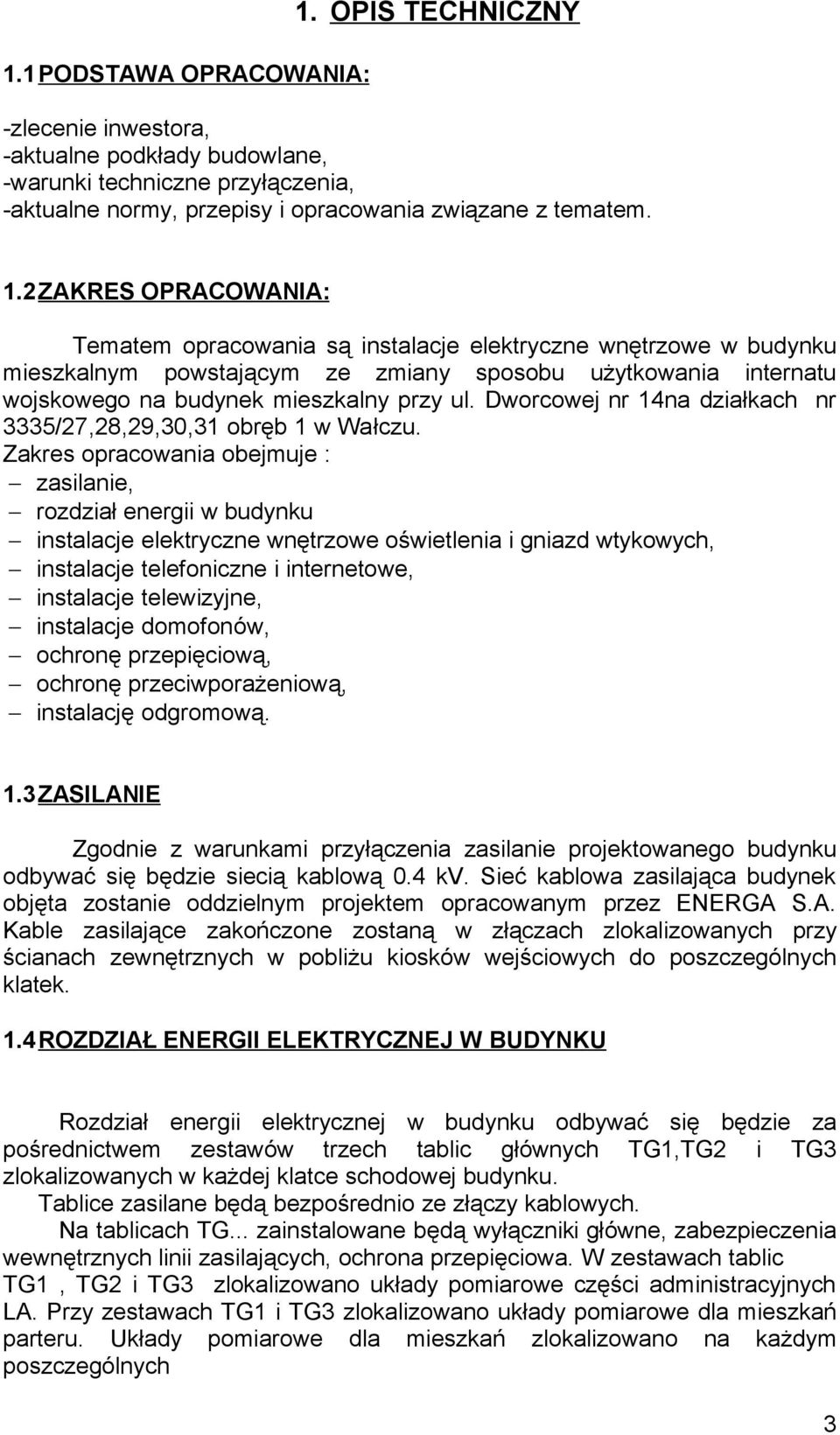

4 1.1PODSTAWA OPRACOWANIA: 1. OPIS TECHNICZNY -zlecenie inwestora, -aktualne podkłady budowlane, -warunki techniczne przyłączenia, -aktualne normy, przepisy i opracowania związane z tematem. 1.2ZAKRES OPRACOWANIA: Tematem opracowania są instalacje elektryczne wnętrzowe w budynku mieszkalnym powstającym ze zmiany sposobu użytkowania internatu wojskowego na budynek mieszkalny przy ul. Dworcowej nr 14na działkach nr 3335/27,28,29,30,31 obręb 1 w Wałczu. Zakres opracowania obejmuje : zasilanie, rozdział energii w budynku instalacje elektryczne wnętrzowe oświetlenia i gniazd wtykowych, instalacje telefoniczne i internetowe, instalacje telewizyjne, instalacje domofonów, ochronę przepięciową, ochronę przeciwporażeniową, instalację odgromową. 1.3 ZASILANIE Zgodnie z warunkami przyłączenia zasilanie projektowanego budynku odbywać się będzie siecią kablową 0.4 kv. Sieć kablowa zasilająca budynek objęta zostanie oddzielnym projektem opracowanym przez ENERGA S.A. Kable zasilające zakończone zostaną w złączach zlokalizowanych przy ścianach zewnętrznych w pobliżu kiosków wejściowych do poszczególnych klatek. 1.4 ROZDZIAŁ ENERGII ELEKTRYCZNEJ W BUDYNKU Rozdział energii elektrycznej w budynku odbywać się będzie za pośrednictwem zestawów trzech tablic głównych TG1,TG2 i TG3 zlokalizowanych w każdej klatce schodowej budynku. Tablice zasilane będą bezpośrednio ze złączy kablowych. Na tablicach TG... zainstalowane będą wyłączniki główne, zabezpieczenia wewnętrznych linii zasilających, ochrona przepięciowa. W zestawach tablic TG1, TG2 i TG3 zlokalizowano układy pomiarowe części administracyjnych LA. Przy zestawach TG1 i TG3 zlokalizowano układy pomiarowe dla mieszkań parteru. Układy pomiarowe dla mieszkań zlokalizowano na każdym poszczególnych 3

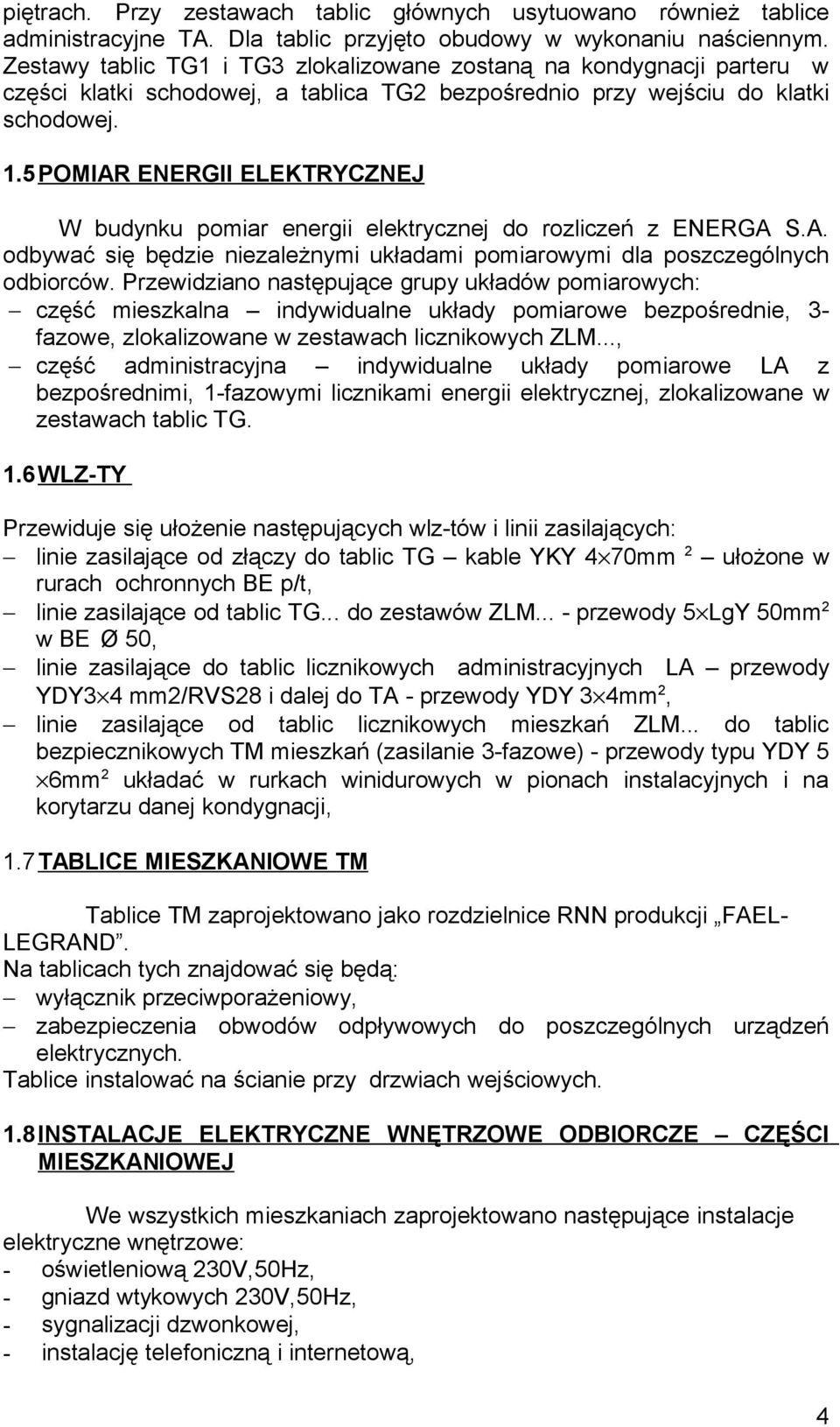

5 piętrach. Przy zestawach tablic głównych usytuowano również tablice administracyjne TA. Dla tablic przyjęto obudowy w wykonaniu naściennym. Zestawy tablic TG1 i TG3 zlokalizowane zostaną na kondygnacji parteru w części klatki schodowej, a tablica TG2 bezpośrednio przy wejściu do klatki schodowej. 1.5 POMIAR ENERGII ELEKTRYCZNEJ W budynku pomiar energii elektrycznej do rozliczeń z ENERGA S.A. odbywać się będzie niezależnymi układami pomiarowymi dla poszczególnych odbiorców. Przewidziano następujące grupy układów pomiarowych: część mieszkalna indywidualne układy pomiarowe bezpośrednie, 3- fazowe, zlokalizowane w zestawach licznikowych ZLM..., część administracyjna indywidualne układy pomiarowe LA z bezpośrednimi, 1-fazowymi licznikami energii elektrycznej, zlokalizowane w zestawach tablic TG. 1.6WLZ-TY Przewiduje się ułożenie następujących wlz-tów i linii zasilających: linie zasilające od złączy do tablic TG kable YKY 4 70mm 2 ułożone w rurach ochronnych BE p/t, linie zasilające od tablic TG... do zestawów ZLM... - przewody 5 LgY 50mm 2 w BE Ø 50, linie zasilające do tablic licznikowych administracyjnych LA przewody YDY3 4 mm2/rvs28 i dalej do TA - przewody YDY 3 4mm 2, linie zasilające od tablic licznikowych mieszkań ZLM... do tablic bezpiecznikowych TM mieszkań (zasilanie 3-fazowe) - przewody typu YDY 5 6mm 2 układać w rurkach winidurowych w pionach instalacyjnych i na korytarzu danej kondygnacji, 1.7 TABLICE MIESZKANIOWE TM Tablice TM zaprojektowano jako rozdzielnice RNN produkcji FAEL- LEGRAND. Na tablicach tych znajdować się będą: wyłącznik przeciwporażeniowy, zabezpieczenia obwodów odpływowych do poszczególnych urządzeń elektrycznych. Tablice instalować na ścianie przy drzwiach wejściowych. 1.8INSTALACJE ELEKTRYCZNE WNĘTRZOWE ODBIORCZE CZĘŚCI MIESZKANIOWEJ We wszystkich mieszkaniach zaprojektowano następujące instalacje elektryczne wnętrzowe: - oświetleniową 230V,50Hz, - gniazd wtykowych 230V,50Hz, - sygnalizacji dzwonkowej, - instalację telefoniczną i internetową, 4

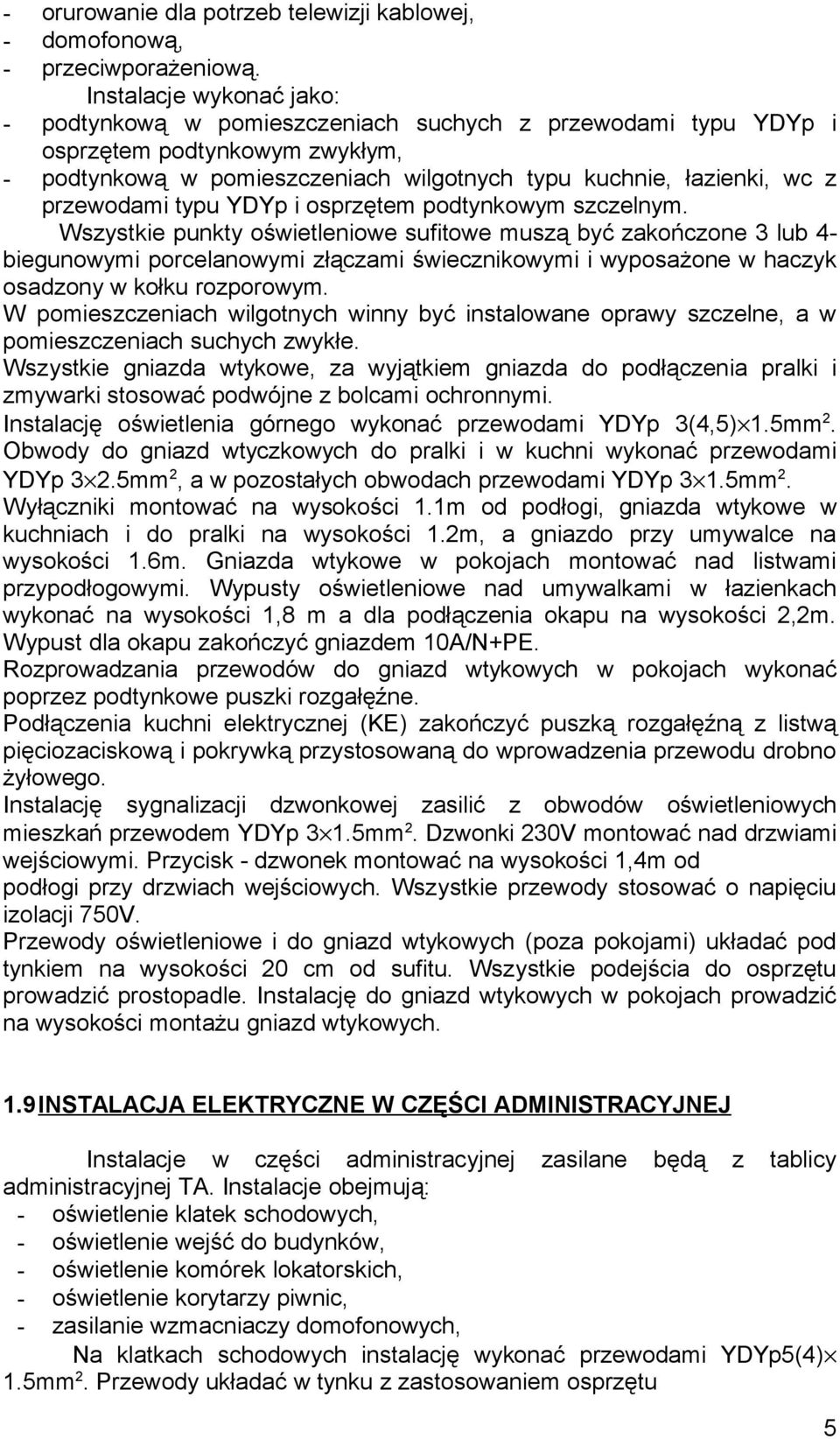

6 - orurowanie dla potrzeb telewizji kablowej, - domofonową, - przeciwporażeniową. Instalacje wykonać jako: - podtynkową w pomieszczeniach suchych z przewodami typu YDYp i osprzętem podtynkowym zwykłym, - podtynkową w pomieszczeniach wilgotnych typu kuchnie, łazienki, wc z przewodami typu YDYp i osprzętem podtynkowym szczelnym. Wszystkie punkty oświetleniowe sufitowe muszą być zakończone 3 lub 4- biegunowymi porcelanowymi złączami świecznikowymi i wyposażone w haczyk osadzony w kołku rozporowym. W pomieszczeniach wilgotnych winny być instalowane oprawy szczelne, a w pomieszczeniach suchych zwykłe. Wszystkie gniazda wtykowe, za wyjątkiem gniazda do podłączenia pralki i zmywarki stosować podwójne z bolcami ochronnymi. Instalację oświetlenia górnego wykonać przewodami YDYp 3(4,5) 1.5mm 2. Obwody do gniazd wtyczkowych do pralki i w kuchni wykonać przewodami YDYp 3 2.5mm 2, a w pozostałych obwodach przewodami YDYp 3 1.5mm 2. Wyłączniki montować na wysokości 1.1m od podłogi, gniazda wtykowe w kuchniach i do pralki na wysokości 1.2m, a gniazdo przy umywalce na wysokości 1.6m. Gniazda wtykowe w pokojach montować nad listwami przypodłogowymi. Wypusty oświetleniowe nad umywalkami w łazienkach wykonać na wysokości 1,8 m a dla podłączenia okapu na wysokości 2,2m. Wypust dla okapu zakończyć gniazdem 10A/N+PE. Rozprowadzania przewodów do gniazd wtykowych w pokojach wykonać poprzez podtynkowe puszki rozgałęźne. Podłączenia kuchni elektrycznej (KE) zakończyć puszką rozgałęźną z listwą pięciozaciskową i pokrywką przystosowaną do wprowadzenia przewodu drobno żyłowego. Instalację sygnalizacji dzwonkowej zasilić z obwodów oświetleniowych mieszkań przewodem YDYp 3 1.5mm 2. Dzwonki 230V montować nad drzwiami wejściowymi. Przycisk - dzwonek montować na wysokości 1,4m od podłogi przy drzwiach wejściowych. Wszystkie przewody stosować o napięciu izolacji 750V. Przewody oświetleniowe i do gniazd wtykowych (poza pokojami) układać pod tynkiem na wysokości 20 cm od sufitu. Wszystkie podejścia do osprzętu prowadzić prostopadle. Instalację do gniazd wtykowych w pokojach prowadzić na wysokości montażu gniazd wtykowych. 1.9 INSTALACJA ELEKTRYCZNE W CZĘŚCI ADMINISTRACYJNEJ Instalacje w części administracyjnej zasilane będą z tablicy administracyjnej TA. Instalacje obejmują: - oświetlenie klatek schodowych, - oświetlenie wejść do budynków, - oświetlenie komórek lokatorskich, - oświetlenie korytarzy piwnic, - zasilanie wzmacniaczy domofonowych, Na klatkach schodowych instalację wykonać przewodami YDYp5(4) 1.5mm 2. Przewody układać w tynku z zastosowaniem osprzętu 5

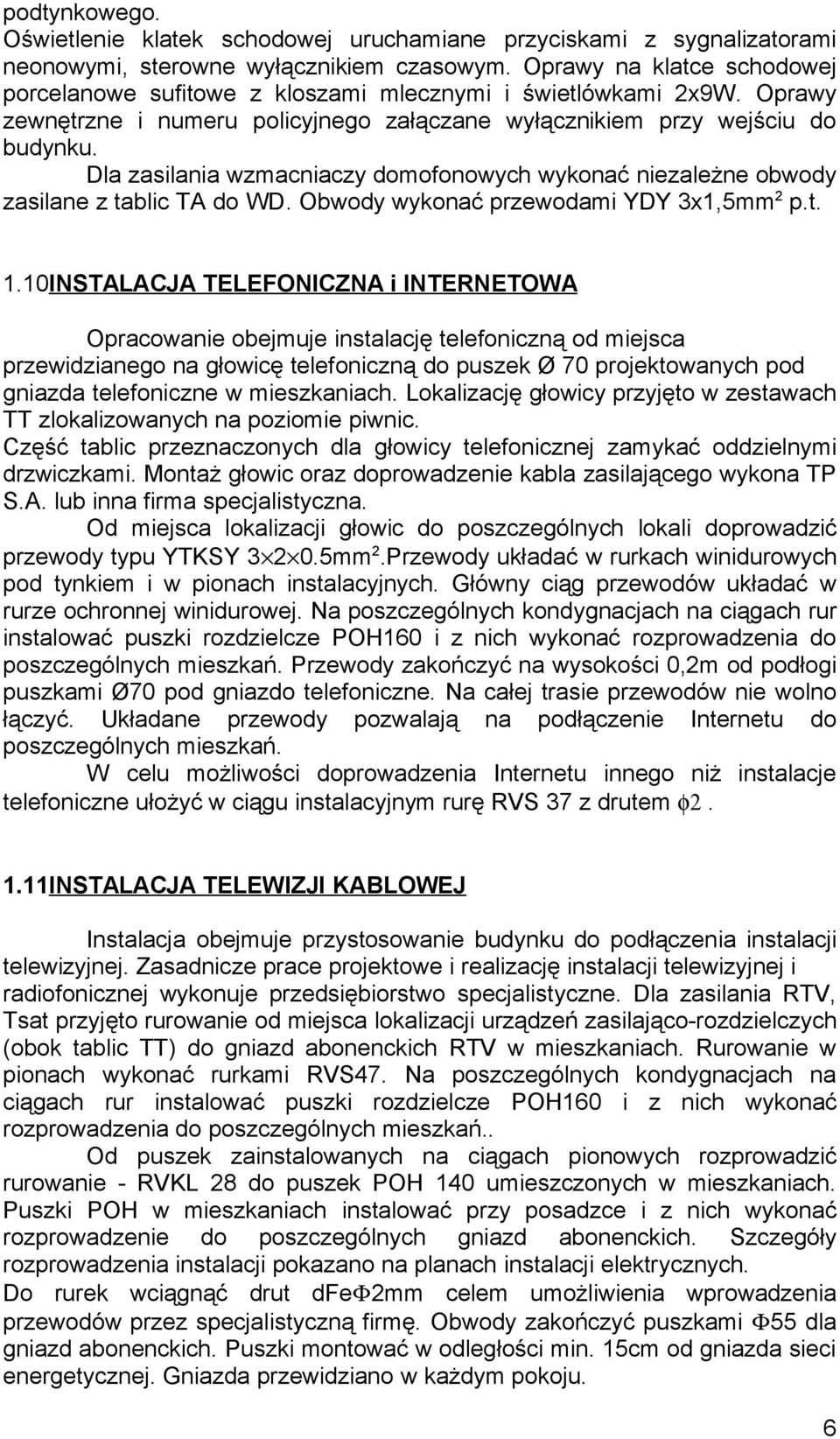

7 podtynkowego. Oświetlenie klatek schodowej uruchamiane przyciskami z sygnalizatorami neonowymi, sterowne wyłącznikiem czasowym. Oprawy na klatce schodowej porcelanowe sufitowe z kloszami mlecznymi i świetlówkami 2x9W. Oprawy zewnętrzne i numeru policyjnego załączane wyłącznikiem przy wejściu do budynku. Dla zasilania wzmacniaczy domofonowych wykonać niezależne obwody zasilane z tablic TA do WD. Obwody wykonać przewodami YDY 3x1,5mm 2 p.t. 1.10INSTALACJA TELEFONICZNA i INTERNETOWA Opracowanie obejmuje instalację telefoniczną od miejsca przewidzianego na głowicę telefoniczną do puszek Ø 70 projektowanych pod gniazda telefoniczne w mieszkaniach. Lokalizację głowicy przyjęto w zestawach TT zlokalizowanych na poziomie piwnic. Część tablic przeznaczonych dla głowicy telefonicznej zamykać oddzielnymi drzwiczkami. Montaż głowic oraz doprowadzenie kabla zasilającego wykona TP S.A. lub inna firma specjalistyczna. Od miejsca lokalizacji głowic do poszczególnych lokali doprowadzić przewody typu YTKSY mm 2.Przewody układać w rurkach winidurowych pod tynkiem i w pionach instalacyjnych. Główny ciąg przewodów układać w rurze ochronnej winidurowej. Na poszczególnych kondygnacjach na ciągach rur instalować puszki rozdzielcze POH160 i z nich wykonać rozprowadzenia do poszczególnych mieszkań. Przewody zakończyć na wysokości 0,2m od podłogi puszkami Ø70 pod gniazdo telefoniczne. Na całej trasie przewodów nie wolno łączyć. Układane przewody pozwalają na podłączenie Internetu do poszczególnych mieszkań. W celu możliwości doprowadzenia Internetu innego niż instalacje telefoniczne ułożyć w ciągu instalacyjnym rurę RVS 37 z drutem φ INSTALACJA TELEWIZJI KABLOWEJ Instalacja obejmuje przystosowanie budynku do podłączenia instalacji telewizyjnej. Zasadnicze prace projektowe i realizację instalacji telewizyjnej i radiofonicznej wykonuje przedsiębiorstwo specjalistyczne. Dla zasilania RTV, Tsat przyjęto rurowanie od miejsca lokalizacji urządzeń zasilająco-rozdzielczych (obok tablic TT) do gniazd abonenckich RTV w mieszkaniach. Rurowanie w pionach wykonać rurkami RVS47. Na poszczególnych kondygnacjach na ciągach rur instalować puszki rozdzielcze POH160 i z nich wykonać rozprowadzenia do poszczególnych mieszkań.. Od puszek zainstalowanych na ciągach pionowych rozprowadzić rurowanie - RVKL 28 do puszek POH 140 umieszczonych w mieszkaniach. Puszki POH w mieszkaniach instalować przy posadzce i z nich wykonać rozprowadzenie do poszczególnych gniazd abonenckich. Szczegóły rozprowadzenia instalacji pokazano na planach instalacji elektrycznych. Do rurek wciągnąć drut dfeφ2mm celem umożliwienia wprowadzenia przewodów przez specjalistyczną firmę. Obwody zakończyć puszkami Φ55 dla gniazd abonenckich. Puszki montować w odległości min. 15cm od gniazda sieci energetycznej. Gniazda przewidziano w każdym pokoju. 6

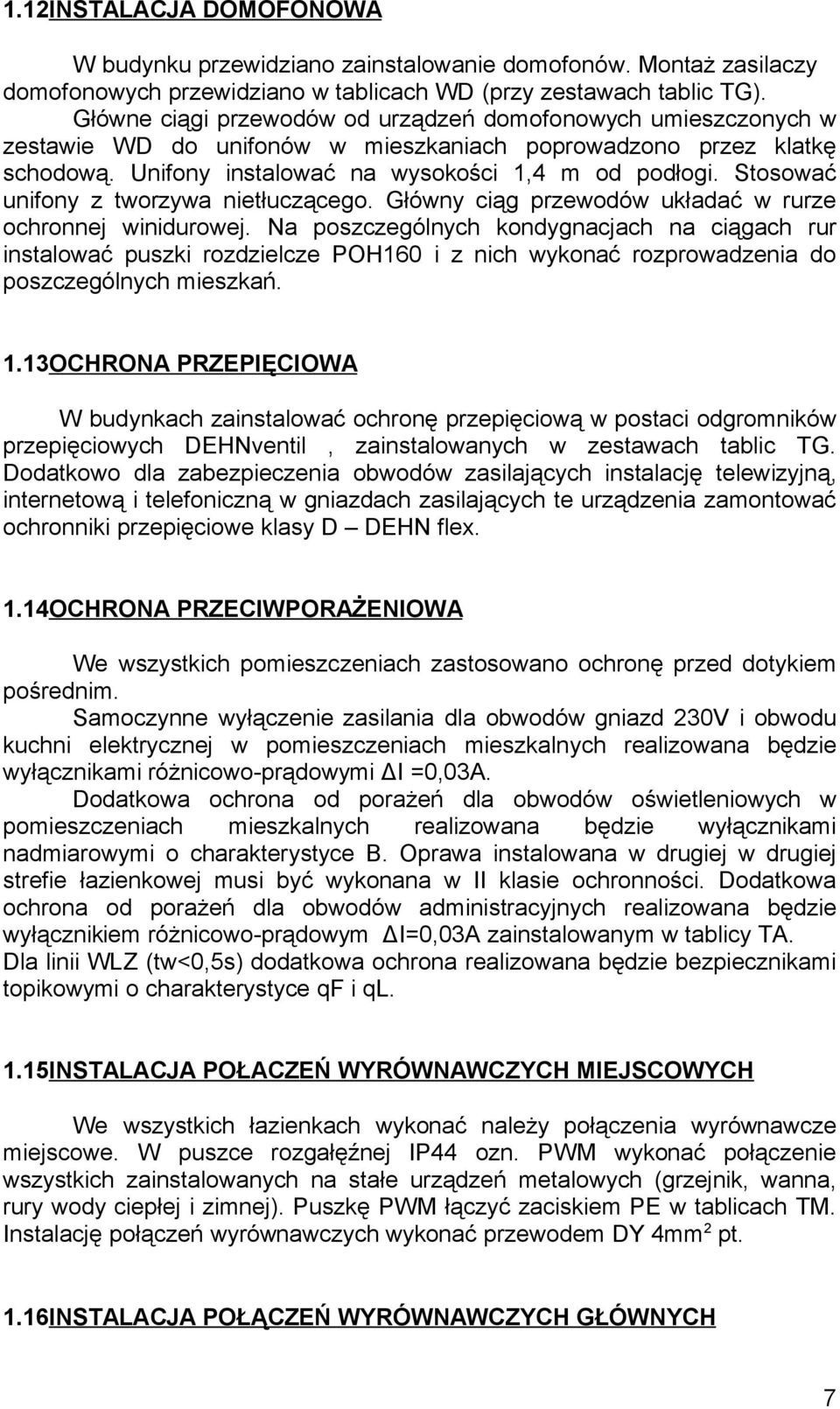

8 1.12INSTALACJA DOMOFONOWA W budynku przewidziano zainstalowanie domofonów. Montaż zasilaczy domofonowych przewidziano w tablicach WD (przy zestawach tablic TG). Główne ciągi przewodów od urządzeń domofonowych umieszczonych w zestawie WD do unifonów w mieszkaniach poprowadzono przez klatkę schodową. Unifony instalować na wysokości 1,4 m od podłogi. Stosować unifony z tworzywa nietłuczącego. Główny ciąg przewodów układać w rurze ochronnej winidurowej. Na poszczególnych kondygnacjach na ciągach rur instalować puszki rozdzielcze POH160 i z nich wykonać rozprowadzenia do poszczególnych mieszkań. 1.13OCHRONA PRZEPIĘCIOWA W budynkach zainstalować ochronę przepięciową w postaci odgromników przepięciowych DEHNventil, zainstalowanych w zestawach tablic TG. Dodatkowo dla zabezpieczenia obwodów zasilających instalację telewizyjną, internetową i telefoniczną w gniazdach zasilających te urządzenia zamontować ochronniki przepięciowe klasy D DEHN flex. 1.14OCHRONA PRZECIWPORAŻENIOWA We wszystkich pomieszczeniach zastosowano ochronę przed dotykiem pośrednim. Samoczynne wyłączenie zasilania dla obwodów gniazd 230V i obwodu kuchni elektrycznej w pomieszczeniach mieszkalnych realizowana będzie wyłącznikami różnicowo-prądowymi ΔI =0,03A. Dodatkowa ochrona od porażeń dla obwodów oświetleniowych w pomieszczeniach mieszkalnych realizowana będzie wyłącznikami nadmiarowymi o charakterystyce B. Oprawa instalowana w drugiej w drugiej strefie łazienkowej musi być wykonana w II klasie ochronności. Dodatkowa ochrona od porażeń dla obwodów administracyjnych realizowana będzie wyłącznikiem różnicowo-prądowym ΔI=0,03A zainstalowanym w tablicy TA. Dla linii WLZ (tw<0,5s) dodatkowa ochrona realizowana będzie bezpiecznikami topikowymi o charakterystyce qf i ql. 1.15INSTALACJA POŁACZEŃ WYRÓWNAWCZYCH MIEJSCOWYCH We wszystkich łazienkach wykonać należy połączenia wyrównawcze miejscowe. W puszce rozgałęźnej IP44 ozn. PWM wykonać połączenie wszystkich zainstalowanych na stałe urządzeń metalowych (grzejnik, wanna, rury wody ciepłej i zimnej). Puszkę PWM łączyć zaciskiem PE w tablicach TM. Instalację połączeń wyrównawczych wykonać przewodem DY 4mm 2 pt. 1.16INSTALACJA POŁĄCZEŃ WYRÓWNAWCZYCH GŁÓWNYCH 7

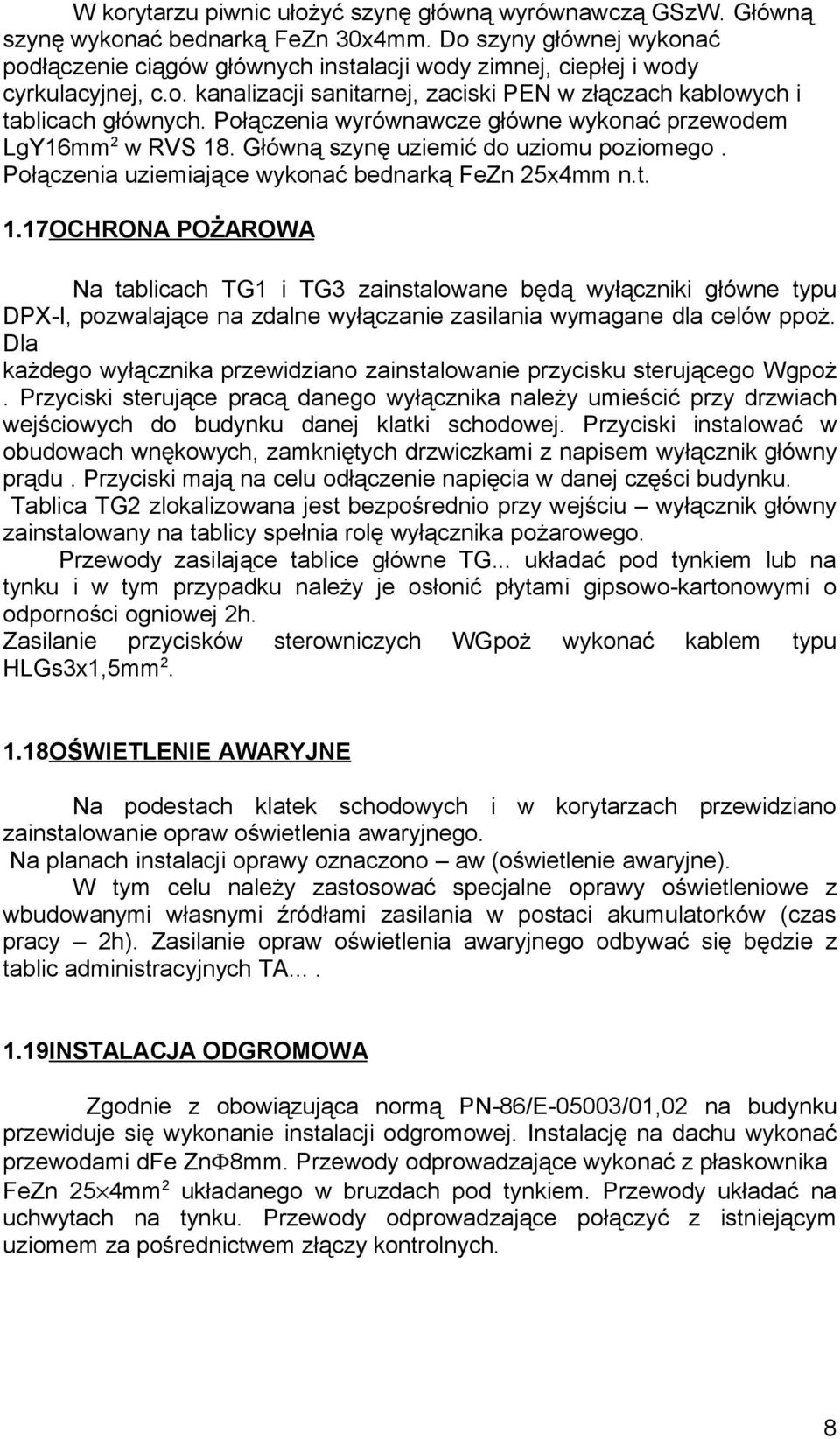

9 W korytarzu piwnic ułożyć szynę główną wyrównawczą GSzW. Główną szynę wykonać bednarką FeZn 30x4mm. Do szyny głównej wykonać podłączenie ciągów głównych instalacji wody zimnej, ciepłej i wody cyrkulacyjnej, c.o. kanalizacji sanitarnej, zaciski PEN w złączach kablowych i tablicach głównych. Połączenia wyrównawcze główne wykonać przewodem LgY16mm 2 w RVS 18. Główną szynę uziemić do uziomu poziomego. Połączenia uziemiające wykonać bednarką FeZn 25x4mm n.t. 1.17OCHRONA POŻAROWA Na tablicach TG1 i TG3 zainstalowane będą wyłączniki główne typu DPX-I, pozwalające na zdalne wyłączanie zasilania wymagane dla celów ppoż. Dla każdego wyłącznika przewidziano zainstalowanie przycisku sterującego Wgpoż. Przyciski sterujące pracą danego wyłącznika należy umieścić przy drzwiach wejściowych do budynku danej klatki schodowej. Przyciski instalować w obudowach wnękowych, zamkniętych drzwiczkami z napisem wyłącznik główny prądu. Przyciski mają na celu odłączenie napięcia w danej części budynku. Tablica TG2 zlokalizowana jest bezpośrednio przy wejściu wyłącznik główny zainstalowany na tablicy spełnia rolę wyłącznika pożarowego. Przewody zasilające tablice główne TG... układać pod tynkiem lub na tynku i w tym przypadku należy je osłonić płytami gipsowo-kartonowymi o odporności ogniowej 2h. Zasilanie przycisków sterowniczych WGpoż wykonać kablem typu HLGs3x1,5mm OŚWIETLENIE AWARYJNE Na podestach klatek schodowych i w korytarzach przewidziano zainstalowanie opraw oświetlenia awaryjnego. Na planach instalacji oprawy oznaczono aw (oświetlenie awaryjne). W tym celu należy zastosować specjalne oprawy oświetleniowe z wbudowanymi własnymi źródłami zasilania w postaci akumulatorków (czas pracy 2h). Zasilanie opraw oświetlenia awaryjnego odbywać się będzie z tablic administracyjnych TA INSTALACJA ODGROMOWA Zgodnie z obowiązująca normą PN-86/E-05003/01,02 na budynku przewiduje się wykonanie instalacji odgromowej. Instalację na dachu wykonać przewodami dfe ZnΦ8mm. Przewody odprowadzające wykonać z płaskownika FeZn 25 4mm 2 układanego w bruzdach pod tynkiem. Przewody układać na uchwytach na tynku. Przewody odprowadzające połączyć z istniejącym uziomem za pośrednictwem złączy kontrolnych. 8

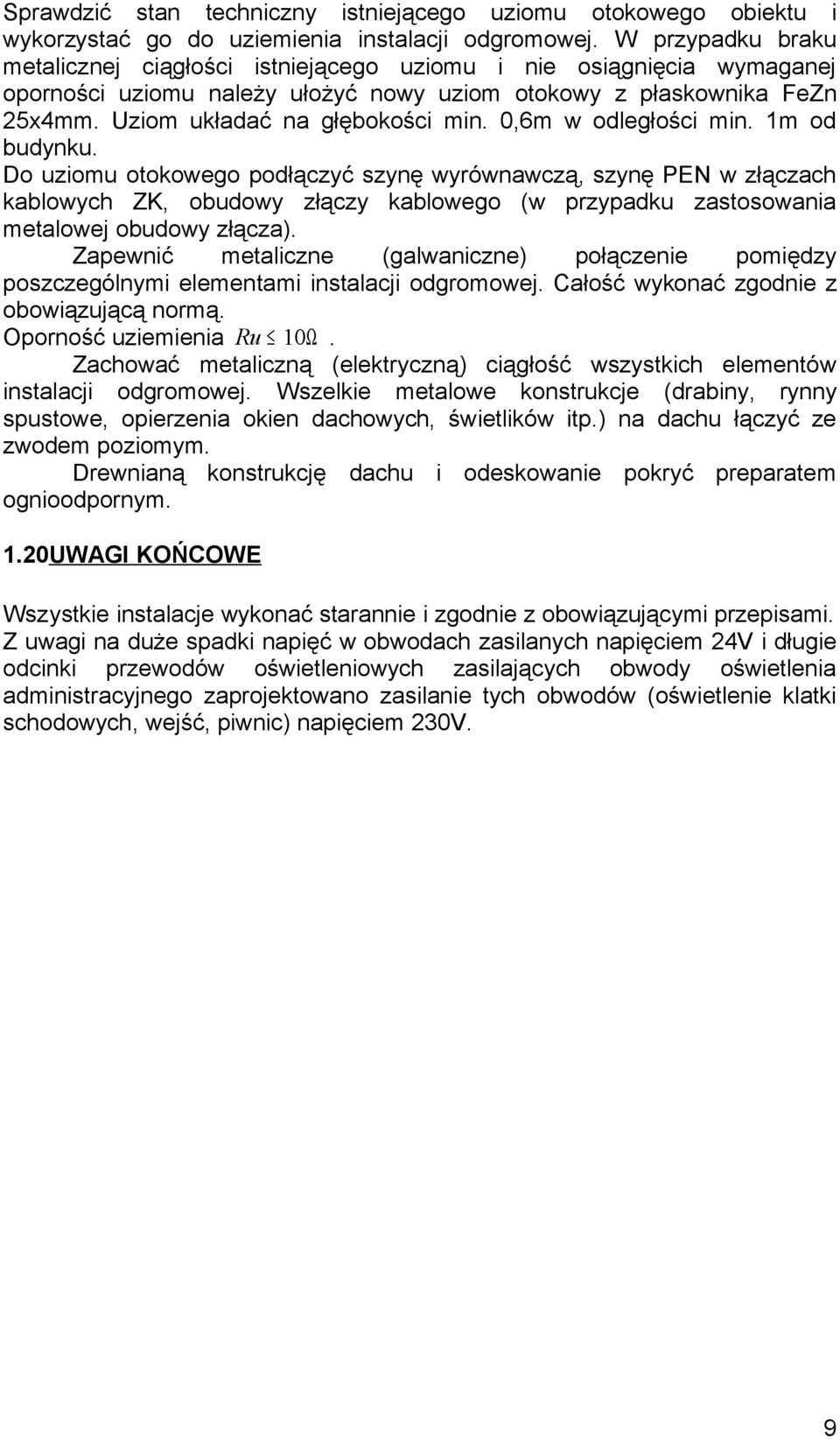

10 Sprawdzić stan techniczny istniejącego uziomu otokowego obiektu i wykorzystać go do uziemienia instalacji odgromowej. W przypadku braku metalicznej ciągłości istniejącego uziomu i nie osiągnięcia wymaganej oporności uziomu należy ułożyć nowy uziom otokowy z płaskownika FeZn 25x4mm. Uziom układać na głębokości min. 0,6m w odległości min. 1m od budynku. Do uziomu otokowego podłączyć szynę wyrównawczą, szynę PEN w złączach kablowych ZK, obudowy złączy kablowego (w przypadku zastosowania metalowej obudowy złącza). Zapewnić metaliczne (galwaniczne) połączenie pomiędzy poszczególnymi elementami instalacji odgromowej. Całość wykonać zgodnie z obowiązującą normą. Oporność uziemienia Ru 10Ω. Zachować metaliczną (elektryczną) ciągłość wszystkich elementów instalacji odgromowej. Wszelkie metalowe konstrukcje (drabiny, rynny spustowe, opierzenia okien dachowych, świetlików itp.) na dachu łączyć ze zwodem poziomym. Drewnianą konstrukcję dachu i odeskowanie pokryć preparatem ognioodpornym. 1.20UWAGI KOŃCOWE Wszystkie instalacje wykonać starannie i zgodnie z obowiązującymi przepisami. Z uwagi na duże spadki napięć w obwodach zasilanych napięciem 24V i długie odcinki przewodów oświetleniowych zasilających obwody oświetlenia administracyjnego zaprojektowano zasilanie tych obwodów (oświetlenie klatki schodowych, wejść, piwnic) napięciem 230V. 9

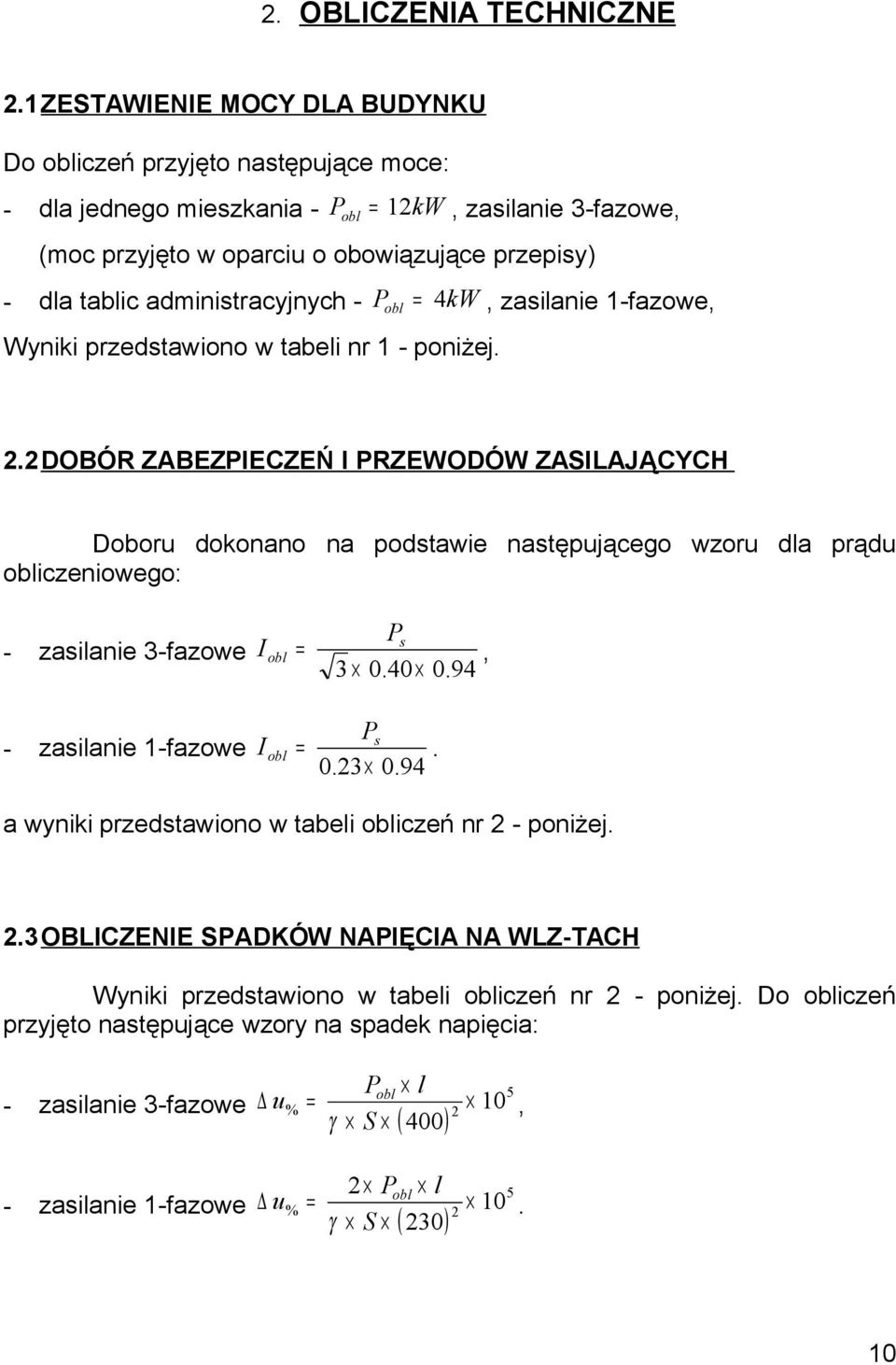

11 2. OBLICZENIA TECHNICZNE 2.1 ZESTAWIENIE MOCY DLA BUDYNKU Do obliczeń przyjęto następujące moce: - dla jednego mieszkania - P obl = 12kW, zasilanie 3-fazowe, (moc przyjęto w oparciu o obowiązujące przepisy) - dla tablic administracyjnych - P obl = 4kW, zasilanie 1-fazowe, Wyniki przedstawiono w tabeli nr 1 - poniżej. 2.2DOBÓR ZABEZPIECZEŃ I PRZEWODÓW ZASILAJĄCYCH Doboru dokonano na podstawie następującego wzoru dla prądu obliczeniowego: - zasilanie 3-fazowe - zasilanie 1-fazowe Ps I obl =, = P I s obl a wyniki przedstawiono w tabeli obliczeń nr 2 - poniżej. 2.3 OBLICZENIE SPADKÓW NAPIĘCIA NA WLZ-TACH Wyniki przedstawiono w tabeli obliczeń nr 2 - poniżej. Do obliczeń przyjęto następujące wzory na spadek napięcia: - zasilanie 3-fazowe - zasilanie 1-fazowe Pobl l 5 u% = 10 2 γ S 400, ( ) 2 Pobl l 5 u% = γ S ( 230) 10

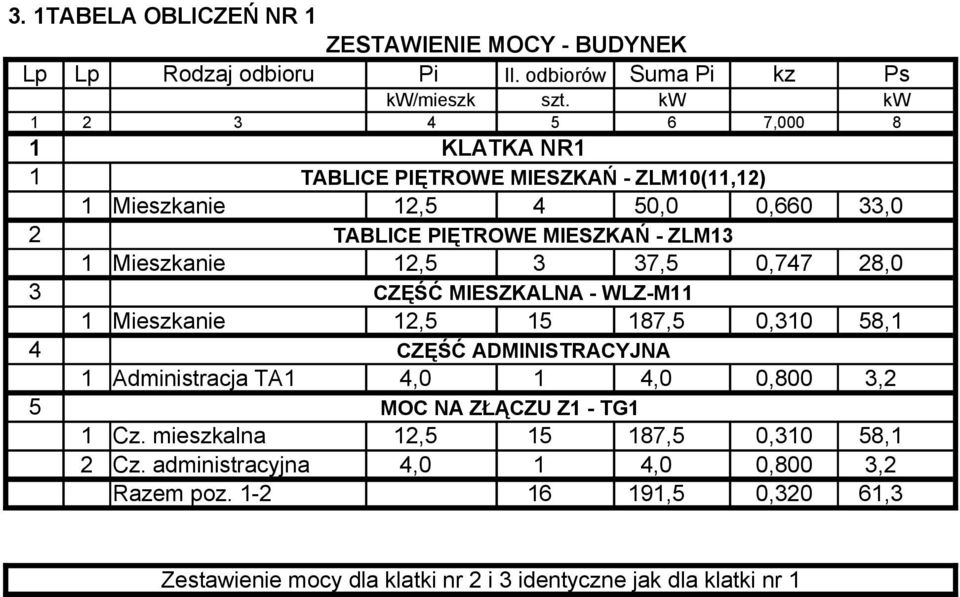

12 3. 1TABELA OBLICZEŃ NR 1 ZESTAWIENIE MOCY - BUDYNEK Lp Lp Rodzaj odbioru Pi Il. odbiorów Suma Pi kz Ps kw/mieszk szt. kw kw , KLATKA NR1 1 TABLICE PIĘTROWE MIESZKAŃ - ZLM10(11,12) 1 Mieszkanie 12,5 4 50,0 0,660 33,0 2 TABLICE PIĘTROWE MIESZKAŃ - ZLM13 1 Mieszkanie 12,5 3 37,5 0,747 28,0 3 CZĘŚĆ MIESZKALNA - WLZ-M11 1 Mieszkanie 12, ,5 0,310 58,1 4 CZĘŚĆ ADMINISTRACYJNA 1 Administracja TA1 4,0 1 4,0 0,800 3,2 5 MOC NA ZŁĄCZU Z1 - TG1 1 Cz. mieszkalna 12, ,5 0,310 58,1 2 Cz. administracyjna 4,0 1 4,0 0,800 3,2 Razem poz ,5 0,320 61,3 Zestawienie mocy dla klatki nr 2 i 3 identyczne jak dla klatki nr 1

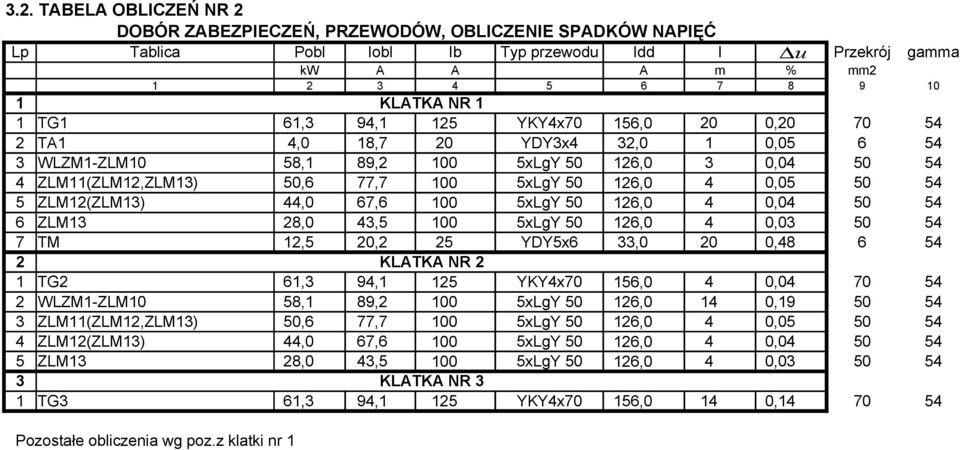

13 3.2. TABELA OBLICZEŃ NR 2 DOBÓR ZABEZPIECZEŃ, PRZEWODÓW, OBLICZENIE SPADKÓW NAPIĘĆ Lp Tablica Pobl Iobl Ib Typ przewodu Idd l u Przekrój gamma kw A A A m % mm KLATKA NR 1 1 TG1 61,3 94,1 125 YKY4x70 156,0 20 0, TA1 4,0 18,7 20 YDY3x4 32,0 1 0, WLZM1-ZLM10 58,1 89, xLgY ,0 3 0, ZLM11(ZLM12,ZLM13) 50,6 77, xLgY ,0 4 0, ZLM12(ZLM13) 44,0 67, xLgY ,0 4 0, ZLM13 28,0 43, xLgY ,0 4 0, TM 12,5 20,2 25 YDY5x6 33,0 20 0, KLATKA NR 2 1 TG2 61,3 94,1 125 YKY4x70 156,0 4 0, WLZM1-ZLM10 58,1 89, xLgY ,0 14 0, ZLM11(ZLM12,ZLM13) 50,6 77, xLgY ,0 4 0, ZLM12(ZLM13) 44,0 67, xLgY ,0 4 0, ZLM13 28,0 43, xLgY ,0 4 0, KLATKA NR 3 1 TG3 61,3 94,1 125 YKY4x70 156,0 14 0, Pozostałe obliczenia wg poz.z klatki nr 1

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28
