1 PROJEKT BUDOWLANO-WYKONAWCZY REMONTU ODDZIAŁU POCZTY POLSKIEJ S.A. RZESZÓW ul. KRZYŻANOWSKIEGO 10 INSTALACJA ELEKTRYCZNA Tom III Autor projektu mgr inż. Krzysztof Gohlike Sprawdził Mgr inż. Maciej Belczącki Opracował inż. Maciej Budrik, inż. Patryk Pocobiej POM/0008/PWOE/12 POM/0013/POOE/10 Generalny projektant: BBS ARCHITEKCI Spółka z o.o Gdynia, al. Zwycięstwa 96/98, T +48 (058) E: kontakt@bbsarchitekci.pl

2 Projekt budowlano-wykonawczy instalacji elektrycznej Oddział Poczty Polskiej S.A., RZESZÓW, UL. Krzyżanowskiego System sygnalizacji włamania i napadu Przedmiot opracowania Przedmiotem niniejszego opracowania jest projekt wykonawczy systemu włamania i napadu SSWiN oraz systemu kontroli dostępu SKD w pomieszczeniach placówki firmy POCZTA POLSKA, mieszczącego się w przy ul. Krzyżanowskiego 10 w Rzeszowie Zakres opracowania Projekt obejmuje: Dobór i instalację elementów przycisków antynapadowych; Dobór i instalacje elementów systemu kontroli dostępu SKD; Dobór i instalację okablowania; Zasilanie systemu Normy PKN-CLC/TS :2011 Systemy alarmowe Systemy sygnalizacji włamania i napadu Część 7: Wytyczne stosowania PN-EN :2009 Systemy alarmowe Systemy sygnalizacji włamania i napadu Część 1: Wymagania systemowe PN-EN :2009/A1:2010 Systemy alarmowe Systemy sygnalizacji włamania i napadu Część 1: Wymagania systemowe PN-EN :2009/IS2:2011 Systemy alarmowe Systemy sygnalizacji włamania i napadu Część 1: Wymagania systemowe PN-EN :2009/IS2:2011 Systemy alarmowe Systemy sygnalizacji włamania i napadu Część 6: Zasilanie PN-EN :2012 Systemy alarmowe Systemy sygnalizacji włamania i napadu Część 1: Wymagania systemowe PN-EN :2012 Systemy alarmowe Część 4: Kompatybilność elektromagnetyczna, norma dla grupy wyrobów: Wymagania dotyczące odporności urządzeń systemów sygnalizacji pożarowej, sygnalizacji włamania, sygnalizacji napadu, CCTV, kontroli dostępu i osobistych PN-HD Instalacje elektryczne w obiektach budowlanych Założenia projektowe Celem instalacji systemu jest zabezpieczenie obiektu przed kradzieżą mienia oraz bezpieczeństwo pracowników. Podczas konsultacji z Inwestorem przyjęto następujące wymagani dla systemu: pomieszczenia Sala Obsługowa 01 oraz Zaplecze 02 wyposażone zostanie w antynapadowe przyciski awaryjne dla pracowników obsługujących klientów, wejście do pomieszczenia Zaplecze 02 będzie chronione system kontroli dostępu. str. 6

3 Projekt budowlano-wykonawczy instalacji elektrycznej Oddział Poczty Polskiej S.A., RZESZÓW, UL. Krzyżanowskiego Lokalizacja centrali alarmowej Należy wykorzystać istniejącą centralę alarmową budynku i podłączyć do niej SKD oraz SSWiN Opis techniczny SSWiN W Systemie Sygnalizacji Włamania i Napadu zastosowano ochronę wyznaczonych miejsc narażonych na szczególne zagrożenie, tj. wejście umożliwiające dostanie się do zaplecza. Strefa ta chronione jest za pomocą system kontroli dostępu SKD. Do przekroczenia tej strefy ma uprawnieninie pracownik, który będzie posiadła kartę magnetyczną, która odkodowuje czytnik kart magnetycznych. Od wewnątrz znajduje się przycisk awaryjnego otwierania wyjścia, który umożliwi wyjście pracownikowi podczas popsucia się czytnika magnetycznego. Uzbrojony system, po przyciśnięciu przycisku awaryjnego antynapadowego przez pracownika, uruchamia istniejącą centralę alarmową skutkiem czego jest uruchomienie alarmu w centrali. Uruchomienie alarmu powoduje wystąpienia głośnego alarmu wewnątrz budynku oraz transmisję sygnału alarmowego. Istniejący system alarmowy w obiekcie dezaktywowany jest poprzez rozbrojenie systemu kodem użytkownika. Wykrycie włamania lub napadu powoduje: przekazanie komunikatu wskazania wykrycia alarmu, zapamiętanie daty, typu i miejsca zdarzenia, pojawienie się sygnału optyczno-dźwiękowego, Wykonanie instalacji Instalację elementów SSWiN należy wykonać w oparciu o następujące rysunki: E-1.2 Plan systemu SSWiN i SKD; E-2.2 Schemat okablowania strukturalnego oraz systemu zabezpieczeń. Wszystkie czujki powinny posiadać konfigurację 2EOL/NC. Jako przewód magistralowy należy zastosować przewody typu YTDY 6x0,5 lub YTDY 8x0,5. Przewody w przestrzeni nad sufitem podwieszanym należy układać w rurkach PCV, bądź na korytach kablowych, zaś na ścianach w rurkach PCV w wykonaniu podtynkowym. Jako zasilanie awaryjne wykorzystane będą bezobsługowe akumulatory żelowe, gazoszczelne, umieszczone w obudowach razem z modułami rozszerzeń. Przełączanie na zasilanie awaryjne odbywać się będzie automatycznie po zaniku zasilania podstawowego. Centrala Systemu Sygnalizacji Włamania i Napadu (Centrala Alarmowa istniejąca) zasilana będzie z osobnego obwodu elektrycznego z rozdzielnicy RG. Zasilanie awaryjne przewidziane jest jako zasilanie z baterii akumulatorów zainstalowanych w centrali alarmowej. str. 7

4 Projekt budowlano-wykonawczy instalacji elektrycznej Oddział Poczty Polskiej S.A., RZESZÓW, UL. Krzyżanowskiego Przykładowe parametry podstawowych urządzeń MODUŁ ROZSZERZEŃ OBUDOWA Liczba wejść: 8 Liczba wyjść: 8 (4typu OC i 4 wyjścia przekaźnikowe) Zasilacz impulsowy Wymiary: 108x148[mm] Możliwość wbudowania akumulatorów: 17Ah Wymiary: 324x382x108[mm] Masa 1850g CZUJKA MAGNETYCZNA Napięcie przełączalne: 200VDC/AC szczytowo Prąd przełączalny: 500mADC/AC szczytowo Obciążalność styków: 10VA Czas życia: 20milionów operacji przy 12V/10uA Temperatura pracy: -40 do 70C Stopień ochrony obudowy IP43 ELEKTROZACZEP RE-230 z pamięcią Napięcie przełączalne: 12VDC(+/- 15%) Prąd przełączalny: 1A Oporność: 8,6Ω Dozwolone jest zastosowanie urządzeń innych niż wymienione, które są technicznie równoważne z zastrzeżeniem uzgodnienia tego z Inwestorem System Telewizji Dozorowej CCTV Przedmiotem niniejszego opracowania jest projekt wykonawczy systemu telewizji dozorowej CCTV w pomieszczeniach placówki firmy POCZTA POLSKA, mieszczącego się w przy ul. Krzyżanowskiego 10 w Rzeszowie Zakres opracowania Projekt obejmuje: dobór i instalację kamer, dobór rejestratora, dobór i instalację okablowania, zasilanie. str. 8

5 Projekt budowlano-wykonawczy instalacji elektrycznej Oddział Poczty Polskiej S.A., RZESZÓW, UL. Krzyżanowskiego Normy PN-EN :2012 Systemy alarmowe - Systemy dozorowe CCTV stosowane w zabezpieczeniach. Część 1: Wymagania systemowe PN-EN :2012 Systemy alarmowe - Systemy dozorowe CCTV stosowane w zabezpieczeniach. Część 5-1: Transmisja wideo- Ogólne wymagania eksploatacyjne PN-EN :2012/AC:2012 Systemy alarmowe - Systemy dozorowe CCTV stosowane w zabezpieczeniach. Część 5-1: Transmisja wideo- Ogólne wymagania eksploatacyjne PN-EN :2003 Systemy alarmowe - Systemy dozorowe CCTV stosowane w zabezpieczeniach. Część 7: Wytyczne stosowania PN-EN :2012 Systemy alarmowe Część 4: Kompatybilność elektromagnetyczna, norma dla grupy wyrobów: Wymagania dotyczące odporności urządzeń systemów sygnalizacji pożarowej, sygnalizacji włamania, sygnalizacji napadu, CCTV, kontroli dostępu i osobistych PN-HD Instalacje elektryczne w obiektach budowlanych Założenia projektowe Celem zainstalowanego systemu jest obserwacja wybranych przez użytkownika miejsc i rejestracja zdarzeń. Monitoring ma na celu polepszenie warunków bezpieczeństwa w budynku. Przyjęto następujące wymagania dla systemu: monitoring i rejestracja osób i zdarzeń w pomieszczeniach, czas archiwizacji materiału - 30 dni, system ma być oparty na kamerach kolorowych, podgląd obrazu z kamer na monitorze w Sali obsługi Lokalizacja centrum monitoringu Urządzenia systemu monitoringu należy zamontować w miejscu projektowanego głównego pkt. dystrybucji na parterze w szafie dystrybucyjnej typu RACK 19 18U. W szafie tej umieszczone będą również urządzenia instalacji okablowania strukturalnego. Obraz w trybie bezpośrednim przesyłany będzie poprzez wewnętrzną sieć okablowania strukturalnego do monitora i jednostki centralnej w Sali obsługi 03. str. 9

6

7

8 Projekt budowlano-wykonawczy instalacji elektrycznej Oddział Poczty Polskiej S.A., RZESZÓW, UL. Krzyżanowskiego Organizacja alarmowa W celu powiązania systemu SSWiN i systemu CCTV należy wyprowadzić sygnał z istniejącej centrali alarmowej. Zapis alarmowy ustawić na wszystkich kamerach z poziomu rejestratora sygnał na złącze alarmowe kamery nr 1 WE-1 zmienia standard zapisu na wszystkich kamerach na tryb alarmowy. W tym celu należy w rejestratorze dokonać stałego zwarcia wejść analogowych od WE-1 do WE Zasilanie urządzeń Zasilanie rejestratora oraz zasilacza kamer wykonać z gniazd gwarantowanych UPS umieszczonych w szafie teletechnicznej RACK. Do kamer z zasilacza buforowego (12V DC) doprowadzić zasilanie przewodami zintegrowanymi U/UTP kat. 5e + OMY 3x1,5mm Bilans energetyczny Pobór mocy przez układ CCTV: Układ UPS powinien zapewnić 60min zapas mocy dla rejestratora Wykonanie instalacji Instalację elementów CCTV należy wykonać w oparciu o następujące rysunki: E-1.0 Instalacje elektryczne parter; E-2.3 Schemat systemu telewizji dozorowej CCTV. str. 12

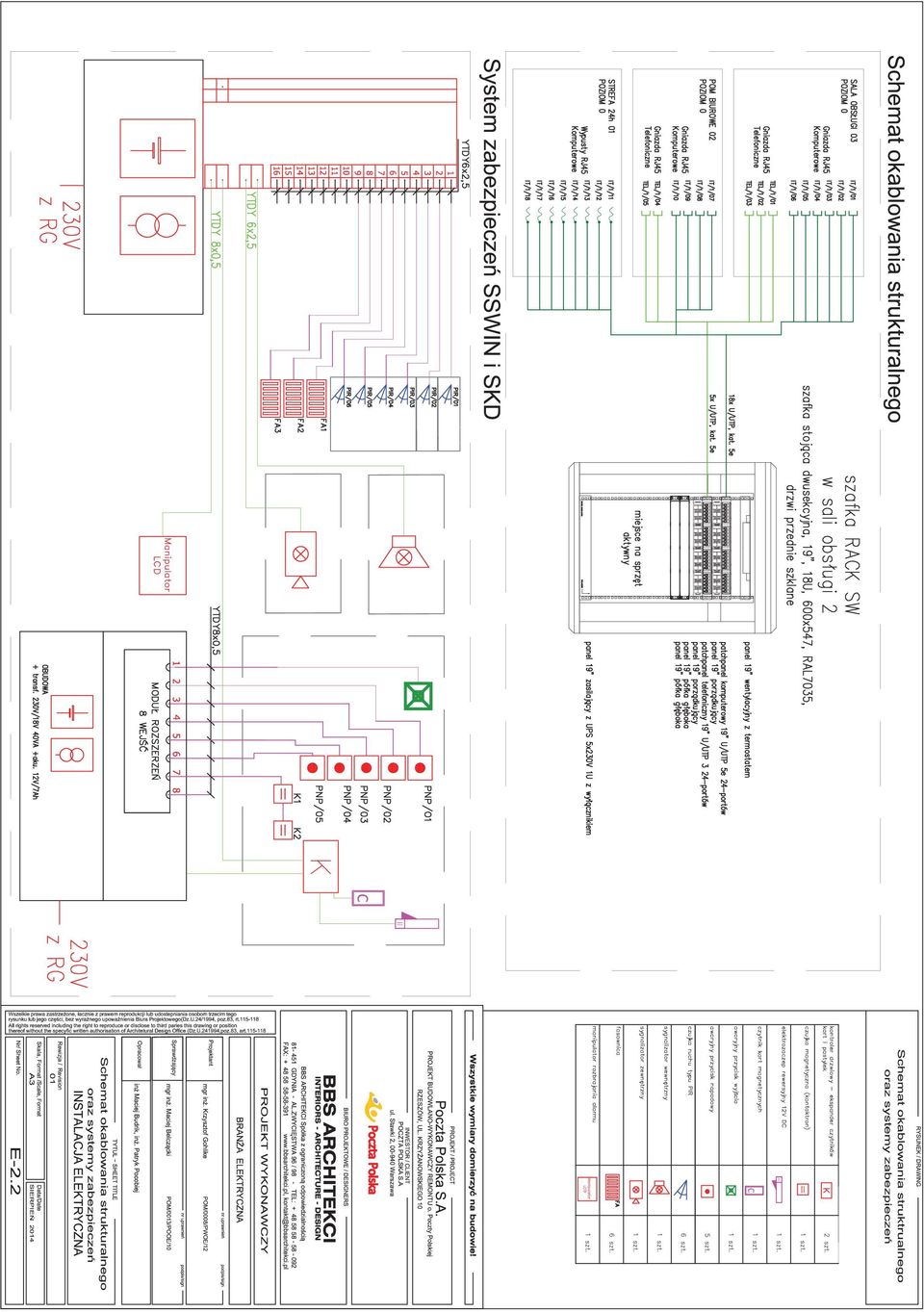

9

10
