1 Strona 2 Stron13 SPIS TREŚCI 1 DANE OGÓLNE INWESTOR WYKONAWCA DOKUMENTACJI PODSTAWA OPRACOWANIA PRZEDMIOT OPRACOWANIA LITERATURA TECHNICZNA WYKAZ POLSKICH NORM PROJEKTY ZWIĄZANE OPIS TECHNICZNY INSTALACJE ELEKTRYCZNE ZASILANIE OBIEKTU ROZDZIELNICE ELEKTRYCZNE WEWNĘTRZNA LINIA ZASILAJĄCA (WLZ) GŁÓWNY WYŁACZNIK PRĄDU INSTALACJA OŚWIETLENIOWA WEWNĘTRZNA INSTALACJA OŚWIETLENIA ZEWNĘTRZNEGO INSTALACJA SIŁOWA INSTALACJA URZĄDZEŃ WENTYLACJI SYSTEM POŁĄCZEŃ WYRÓWNAWCZYCH SYSTEM OCHRONY PRZECIWPRZEPIĘCIOWEJ SYSTEM OCHRONY PRZECIWPORAŻENIOWEJ INSTALACJA ODGROMOWA OBLICZENIA TECHNICZNE OPIS TECHNICZNY INSTALACJE TELETECHNICZNE INSTALACJA DOMOFONOWA INSTALACJA TELEFONICZNA INSTALACJA TELEWIZJI UWAGI KOŃCOWE...13

2 Strona 3 Stron13 SPIS RYSUNKÓW Rzut PIWNICY Instalacja oświetleniowa... rys. E-01 Rzut PARTERU Instalacja oświetleniowa... rys. E-02 Rzut PIĘTRA I Instalacja oświetleniowa... rys. E-03 Rzut PIĘTRA II Instalacja oświetleniowa... rys. E-04 Rzut PIĘTRA III Instalacja oświetleniowa... rys. E-05 Rzut PARTERU Instalacja siłowa... rys. E-06 Rzut PIĘTRA I Instalacja siłowa... rys. E-07 Rzut PIĘTRA II Instalacja siłowa... rys. E-08 Rzut PIĘTRA III Instalacja siłowa... rys. E-09 Rzut DACHU Instalacja odgromowa... rys. E-10 Schemat tablic licznikowych TL... rys. E-11 Schemat tablicy administracyjnej TA... rys. E-12 Schemat tablicy węzła cieplnego TCW... rys. E-13 Schemat tablic mieszkalnych... rys. E-14 Projekt zagospodarowania terenu... rys. E-15 Rzut PARTERU Instalacja teletechniczna... rys. E-16 Rzut PIĘTRA I Instalacja teletechniczna... rys. E-17 Rzut PIĘTRA II Instalacja teletechniczna... rys. E-18 Rzut PIĘTRA III Instalacja teletechniczna... rys. E-19 Schemat instalacji domofonu... rys. E-20 Schemat instalacji telefonicznej... rys. E-21 Schemat instalacji telewizyjnej... rys. E-22 Schemat instalacji telewizyjnej... rys. E-22 Schemat podłączenia sterowników logoterm... rys. E-23

3 Strona 4 Stron13 1 DANE OGÓLNE 1.1 INWESTOR Towarzystwo Budownictwa Społecznego Sp. z o.o. Al. 3-go Maja 31 Piotrków Trybunalski 1.2 WYKONAWCA DOKUMENTACJI GPVT Pracownia Architektoniczna S.C. ul. Wrzesińska 14/ Poznań 1.3 PODSTAWA OPRACOWANIA umowa z Inwestorem, podkłady architektoniczno-konstrukcyjne, wizja lokalna w terenie uzgodnienia branżowe. 1.4 PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest wykonanie projektu elektrycznego na etapie opracowania budowlano-wykonawczego dla zadania Budynek mieszkalny wielorodzinny przy ul. Modrzewskiego w Piotrkowie Trybunalskim. 1.5 LITERATURA TECHNICZNA Dla niniejszego opracowania korzystano z: Zestawu Polskich Norm, 1.6 WYKAZ POLSKICH NORM PN-IEC : 2003 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Urządzenia do ochrony przed przepięciami. PN-IEC Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed przepięciami atmosferycznymi lub łączeniowymi. PN-E : 1994 Ochrona przed elektrycznością statyczną. Ochrona obiektów, instalacji i urządzeń. Wymagania. PN-E : 1994 Wytyczne do instalacji elektrycznych. Dobór i montaż wyposażenia elektrycznego. Oprzewodowanie.

4 Strona 5 Stron13 PN-IEC : 2000 Instalacje elektryczne w obiektach budowlanych. Zakres, przedmiot i wymagania podstawowe. PN-IEC : 2001 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Stosowanie środków ochrony dla zapewnienia bezpieczeństwa. Postanowienia ogólne. Środki ochrony przed porażeniem prądem elektrycznym. PN-IEC : 1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed prądem przetężeniowym. PN-IEC : 2000 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przeciwporażeniowa. PN-IEC : 2003 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Oprawy oświetleniowe i instalacje oświetleniowe. PN-IEC : 2001 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Obciążalność prądowa długotrwała przewodów. PN-IEC : 1999 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Aparatura rozdzielcza i sterownicza. Urządzenia do odłączania izolacyjnego i łączenia PN-IEC : 1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed skutkami oddziaływania cieplnego 1.7 PROJEKTY ZWIĄZANE Projekt architektoniczny Projekt wentylacji 2 OPIS TECHNICZNY INSTALACJE ELEKTRYCZNE 2.1 ZASILANIE OBIEKTU Projektowany budynek mieszkalny zasilany będzie z projektowanej stacji transformatorowej. Dokumentacja dotycząca stacji transformatorowej stanowi odrębne opracowanie. Zgodnie z wydanymi warunkami technicznymi z rozdzielni nn stacji transformatorowej należy wyprowadzić linie zasilające złącza kablowe typu ZK3. Linie zasilające typu YAKXs 4x120mm² należy układać w rowie kablowym na głębokości 0,8m licząc od powierzchni gruntu. W miejscach kolizyjnych linie kablowe układać w rurach osłonowych typu SRS 110. Kable doprowadzić do złącz kablowych typu ZK3 zainstalowanych we wnękach ściennych przy wejściach do poszczególnych klatek schodowych. Linie zasilające wprowadzić od dołu złacza i zakończyć na projektowanych rozłącznikach bezpiecznikowych z wkładkami topikowymi typu WTN00 g/g 100A. Jako wewnętrzne linie zasilające ( WLZ ) zastosować kabel typu YKY 5x50mm². Kable WLZ wyprowadzić od dołu złacza i wprowadzić do budynku poprzez przepust kablowy Ø110.

5 Strona 6 Stron13 Kable układać podtynkowo i doprowadzić poprzez szacht kablowy do tablic licznikowych zlokalizowanych na parterze każdej klatki schodowej (4 szt). 2.2 ROZDZIELNICE ELEKTRYCZNE W obiekcie projektuje się zastosowanie tablic licznikowych TL/... w postaci szaf w obudowie metalowej o wymiarach 1600x900x250 (wysxszexgł). Szafy należy umieścić na parterze każdej klatki schodowej. Zgodnie z ustaleniem z Inwestorem tablica licznikowa wyposażona będzie w liczniki dla wszystkich mieszkań danej klatki schodowej ( 12 sztuk). W tablicy licznikowej umieszczone będą dodatkowo zabezpieczenia przedlicznikowe dla każdego mieszkania. Jako zabezpieczenia przedlicznikowe stosuje się rozłączniki bezpiecznikowe jednofazowe z wkładkami 40A. Z tablic licznikowych zostaną wyprowadzone linie zasilające poszczególne lokale mieszkalne. W klatce schodowej oznaczonej jako B należy zastosować tablicę administracyjną zasilającą wybrane obwody ogólne. Każde mieszkanie zostanie wyposażone w indywidualną tablicę mieszkaniową z zabezpieczeniem głównym o wartość 25A ( wyłącznik jednofazowy, nadmiarowoprądowy). Tablice licznikową oraz obudowę tablic lokalowych przeznaczyć do plombowania. Tablice wyposażyć w osprzęt zabezpieczający i wyłączniki zgodnie ze schematem elektrycznym. Obudowa tablic musi być zamykana za pomocą drzwi metalowych wyposażonych w zamek. W tablicach rozmieszczono : zabezpieczenia obwodów oświetleniowych zabezpieczenia obwodów gniazd wtykowych zabezpieczenia obwodów zasilania urządzeń wentylacji zabezpieczenia wewnętrznych linii zasilających osprzęt pomiarowy osprzęt sterowniczy Do tablic elektrycznych doprowadzić obwody zasilające poszczególne odbiorniki elektryczne. 2.3 WEWNĘTRZNA LINIA ZASILAJĄCA (WLZ) Projektuje się poprowadzenie wewnętrznych linii zasilających (WLZ) typu YKY 5x50mm² od każdego złącza kablowego do tablic licznikowych. Kabel zasilający układać podtynkowo lub przy przejściu przez fundament w rurach osłonowych. Kabel WLZ zabezpieczyć w złączu kablowym ZK3 rozłącznikiem bezpiecznikowym 100A. WLZ zakończyć w rozdzielnicy projektowanej wyłącznikiem typu VISTOP 100A. Instalacja zasilająca wykonana będzie w systemie TN-C natomiast instalacja w budynku projektowanym zrealizowana będzie w systemie TN-S. Przejście z systemu TN-C na TN-S nastąpi w złączu kablowym. Stosować kable zgodnie ze schematem elektrycznym.

6 Strona 7 Stron GŁÓWNY WYŁACZNIK PRĄDU Dla projektowanych tablic licznikowych zastosowano wyłącznik typu VISTOP 100A. Wyłącznik instalowany będzie w tablicach TL/... (A,B,C,D) INSTALACJA OŚWIETLENIOWA WEWNĘTRZNA Obwody oświetleniowe w systemie TN-S wykonane będą w oparciu o przewody YDYt 3x1,5 mm 2. W pomieszczeniach przewody prowadzić podtynkowo. W pomieszczeniach piwnicy budynku oraz w korytarzach komunikacyjnych piwnicy zastosowano oprawy typu plafon w obudowie szczelnej. W pomieszczeniach mieszkalnych przewiduje się wyprowadzenie kabla zasilającego oprawy w miejscach montażu opraw oświetleniowych. Pozostawić 0,3m zapasu kabla zakończonego kostką połączeniową. Klatki schodowe wyposażyć w oprawy zgodnie z rysunkami oraz przyciski wyłączników w puszkach podtynkowych. W korytarzach stosować automaty schodowe dla załaczania oświetlenia. Sterowanie oświetleniem odbywać się będzie za pomocą wyłączników pojedynczych lub podwójnych w zależności od liczby opraw i przeznaczenia poszczególnych pomieszczeń. Wyłączniki oświetlenia instalować na wysokości 1,3m od poziomu podłogi. Zejścia przewodów zasilających do wyłączników prowadzić podtynkowo. Pozostałe odcinki przewodów układać podtynkowo. Wszystkie łączniki umieszczać w puszkach instalacyjnych podtynkowych. Przy wyjściu z budynku należy zastosować oprawy oświetlenia ogólnego podświetlające numer budynku. Sposób zabezpieczenia poszczególnych obwodów oświetleniowych pokazano na schemacie tablic elektrycznych. 2.6 INSTALACJA OŚWIETLENIA ZEWNĘTRZNEGO Teren zewnętrzny wokół budynku mieszkalnego oświetlony będzie za pomocą opraw instalowanych na słupach oświetleniowych. Należy stosować słupy ocynkowane o wysokości do 3,0m. Słupy instalować przy pomocy oryginalnych elementów fundamentowych dostarczanych przez producenta. Słupy oświetleniowe wyposażyć w oprawy parkowe ze źródłami światła sodowymi o mocy 100W. Oprawy oświetleniowe zasilać kablem typu YKY 4x16,0mm² układanym doziemnie na głębokości 0,6m. Kabel przysypać i układać na warstwie drobnego żwiru. Nad kablem ułożyć taśmę ostrzegawczą ( 25,0 cm nad kablem). Wprowadzenia kabli do słupów wykonać od dołu przy pomocy oryginalnych przepustów kablowych. Do każdego słupa doprowadzić bednarkę typu Fe/Zn 25x4 w celu wykonania połączenia z instalacją odgromową. Obwód zasilający słupy oświetleniowe doprowadzić do tablicy administracyjnej TA. Wewnątrz budynku kabel układać podtynkowo. Przy wejściach do budynku (w pobliżu drzwi wejściowych) zgodnie z rzutami poszczególnych poziomów budynku należy zainstalować oprawy oświetlenia zewnętrznego. Oprawy instalować na wysokości 2,2 m od poziomu posadzki. Stosować oprawy hermetyczne. Do opraw doprowadzić przewód zasilający typu YDYt 3x1,5mm² z tablicy administracyjnej. Załączanie

7 Strona 8 Stron13 słupów oświetlenia zewnętrznego oraz kinkietów przy wejściach do klatki schodowej odbywać się będzie przy pomocy programowalnego wyłącznika zmierzchowego. Wyłącznik instalować w tablicy administracyjnej TA. 2.7 INSTALACJA SIŁOWA Obwody gniazd wtykowych w systemie TN-S zbudowane będą w oparciu o przewody YDYt 3x2,5 mm². Zejścia przewodów do gniazd wtykowych prowadzone będą w tynku. Gniazda rozmieszczono w zależności od przeznaczenia danego pomieszczenia, ponadto w pomieszczeniach komunikacyjnych zastosowano gniazda wtykowe porządkowe. Gniazda umieszczać na wysokości około 0,30 m od poziomu podłogi. W pomieszczeniach sanitarnych gniazda wtykowe umieszczać na wysokości 1,30m. W sanitariatach stosować gniazda wtykowe kroploszczelne. Rozmieszczenie gniazd wtykowych podano na rzutach poszczególnych pomieszczeń. Sposób zabezpieczenia obwodów gniazd wtykowych przedstawiono na schemacie elektrycznym tablic. Zastosowano wydzielone obwody dla zasilania pralki automatycznej w łazienkach oraz dla zasilania piekarnika elektrycznego w kuchence gazowej. Obwody zabezpieczyć oddzielnymi wyłącznikami nadprądowymi. W mieszkaniach przewiduje się zastosowanie dzwonków. Przy wejściach do danego mieszkania należy zainstalować przycisk dzwonkowy w puszce podtynkowej. Przycisk umieścić a wysokości 1,3 m od poziomu posadzki zgodnie rozmieszczeniem wskazanym na rzutach poszczególnych pomieszczeń. Mechanizm dzwonka zainstalować wewnątrz mieszkania nad drzwiami wejściowymi do mieszkania. Zasilanie wykonać z tablicy mieszkaniowej przewodem typu YDYt 3x1,5mm². Każde mieszkanie należy wyposażyć w sterownik logotermy grzewczej. Sterowniki umieszczać w korytarzach każdego mieszkania zgodnie ze wskazaniem na poszczególnych rysunkach. Sterowniki zasilać przewodem typu YDY 3x2,5mm² z tablicy mieszkaniowej. Sterowniki umieszczać na wysokości 1,3m od poziomu podłogi. 2.8 INSTALACJA URZĄDZEŃ WENTYLACJI W pomieszczeniu węzła cieplnego przewiduje się zastosowanie wentylatora. Urządzenie podłączone będzie do tablicy TCW a załączanie odbywać się będzie ręcznie przy pomocy wyłącznika umieszczonego przy wejściu do pomieszczenia. Pomieszczenie sanitarne wyposażyć w wentylator kanałowy załączany razem z oświetleniem danego pomieszczenia. Wyłączanie wentylatora odbywać się będzie z nastawionym czasem zwłocznym. Podłączenie urządzeń i właściwa lokalizacja zostały określone w opracowaniu branży wentylacyjnej.

8 Strona 9 Stron SYSTEM POŁĄCZEŃ WYRÓWNAWCZYCH Na etapie budowy przewiduje się wykonanie połączeń wyrównawczych. Należy z punktu ekwipotencjalnego tablic licznikowych wyprowadzić przewód LgY6mm 2. Przewód wyrównawczy doprowadzić do tablic projektowanych i połączyć z szyną wyrównawczą projektowaną. Do przewodu należy przyłączyć: instalacje wentylacyjne, instalacje wodne i centralnego ogrzewania, metalową konstrukcję budynku szynę PE tablic rozdzielczych. Należy wykonać miejscowe połączenia wyrównawcze w pomieszczeniach sanitarnych. Połączeniami objąć wszystkie metalowe wyprowadzenia instalacji sanitarnych SYSTEM OCHRONY PRZECIWPRZEPIĘCIOWEJ Przewiduje się zastosowanie ochronnika klasy B i C typu Dehn Ventil. Ochronnik umieszczony będzie w tablicach licznikowych. Dodatkową ochronę przeciprzepięciową stanowić będzie ochronnik stosowany w tablicy mieszkaniowej zgodnie ze schematem tablic SYSTEM OCHRONY PRZECIWPORAŻENIOWEJ Ochronę przed dotykiem bezpośrednim (podstawowa ochrona przeciwporażeniowa) stanowi izolacja stosowana we wszystkich urządzeniach. Jako ochronę przed dotykiem pośrednim (dodatkowa ochrona przeciwporażeniowa) zastosowano wyłączenie przetężeniowe wspomagane wyłącznikiem różnicowoprądowym -dotyczy to obwodów gniazd wtykowych 2.12 INSTALACJA ODGROMOWA Na dachu projektowanego obiektu należy wykonać siatkę odgromową z drutu FeZn Ø 8,0mm. Zastosować siatkę o wymiarach oczek max. 10,0 x 10,0 m. Przewody poziome układać na dachu na wspornikach obsadzonych w pokryciu dachowym. Na powierzchni dachu do siatki odgromowej podłączyć wszystkie elementy wystające ponad powierzchnię dachu (tj. wyprowadzenia kanałów wentylacyjnych, anteny, urządzenia wentylacyjne i klimatyzacyjne itp. ). Jako zwody pionowe wykorzystać drut FeZn Ø 8,0mm instalowany w rurkach elektroinstalacyjnych niepalnych umieszczonych w warstwie termoizolacyjnej budynku. Na wysokości 1,0m nad poziomem gruntu zwody pionowe wyprowadzić na zewnątrz ściany w celu zainstalowania złącza kontrolno-pomiarowego. Złącza instalować na zewnątrz budynku. W odległości 1,0m od budynku w wykopie ziemnym na głębokości 0,6m ułożyć uziom otokowy wykonany z bednarki 25x4mm. Do bednarki doprowadzić zwody pionowe instalacji odgromowej. W wykopie przewody instalacji odgromowej trwale łączyć za pomocą spawania. Miejsce spawów zabezpieczyć przed korozją.

9 Strona 10 Stron OBLICZENIA TECHNICZNE. - napięcie sieci zasilającej 400V - system ochrony przed porażeniem poprzez szybkie wyłączanie układ sieciowy TN-C instalacji odbiorczej TN-C-S - moc zainstalowana P=4x63,25 kw - współczynnik jednoczesności k=1,0 - współczynnik mocy cosφ=0,84 Natężenie prądu linii zasilającej dla szafy TL/A (TL/B, TL/C, TL/D): P 63250x0,9 I = = = 97A Ux 3x cos ρ 400x1,73x0,84 Dla wyliczonej wartości prądu dobrano zabezpieczenie główne 3x100A. Projektuje się zastosowanie wkładek bezpiecznikowych topikowych umieszczonych w rozłącznikach bezpiecznikowych w złączu kablowym ZK3 nr 1 (nr2, nr3, nr4). Kabel zasilający między złączem kablowym ZK3 nr 1 a szafą TL/A YKY 5x50mm² Spadek napięcia w linii ZK3 nr 1 TL/A: U 100xPxI = γ s U = % = 2 0,28% Wartość spadku napięcia zawiera się w normatywnych granicach < 3%. Spełnienie koordynacji urządzeń zabezpieczających : I B < I n < I z 97 < 100 < 168 warunek spełniony Gdzie : I B prąd obliczeniowy I B =97A I n prąd znamionowy urządzenia zabezpieczającego I n = 100,0A I z obciążalność prądowa długotrwała przewodu 168,0A 1,6I n < 1,45I z 1,6x100 < 1,45x < 243,6 warunek spełniony Gdzie : I B prąd obliczeniowy I B =97A I n prąd znamionowy urządzenia zabezpieczającego I n = 100,0A I z obciążalność prądowa długotrwała przewodu 168,0A

10 Strona 11 Stron13 3 OPIS TECHNICZNY INSTALACJE TELETECHNICZNE 3.1 INSTALACJA DOMOFONOWA W miejscach określonych na rysunkach poszczególnych pomieszczeń przedstawiono lokalizację urządzeń systemu domofonów. Przy wejściu do budynku, przed drzwiami wejściowymi ( w ich bezpośrednim sąsiedztwie) należy zainstalować pulpit zewnętrzny systemu. Należy stosować pulpit umożliwiający podłączenie min. 12 lokali mieszkalnych. Stosować pulpit z klawiaturą numeryczną umożliwiającą przyporządkowanie indywidualnych kodów dostępu dla każdego mieszkania odrębnie. Pulpit instalować podtynkowo na wysokości 1,3m (spód urządzenia) od poziomu posadzki. Główne drzwi wejściowe (które mają być objęte kontrolą przejścia) do klatek schodowych wyposażyć w elektrozamek instalowany w skrzydłach drzwiowych w miejscu instalowania standardowego zamka. Stosować zamek wyposażony dodatkowo w możliwość otwarcia drzwi przy pomocy klucza (sposób mechaniczny). Przed zamawianiem drzwi wejściowych konieczne potwierdzić możliwość zamontowania w nich elektrozamka oraz doprowadzenia przewodów sterujących. W bezpośrednim sąsiedztwie drzwi wejściowych, wewnątrz pomieszczenia przedsionka, instalować zasilacze systemu w puszkach podtynkowych. Stosować wydzielone wzmacniacze dla elektrozamka oraz dla pulpitu zewnętrznego. Wzmacniacze połączyć z modułem pulpitu zewnętrznego oraz z elektrozamkiem przewodami typu YKSLY 2x0,5mm². Przewody układać podtynkowo oraz w rurce karbowanej, ochronnej przy przejściu do skrzydła drzwiowego. Na poszczególnych poziomach budynku, na klatkach schodowych instalować moduł sterujący systemu domofonowego. Moduł sterujący instalować w metalowej puszce zamykane mechanicznie. Puszkę zabezpieczyć przed dostępem osób niepowołanych. Moduł sterujący zainstalowany na parterze połączyć z pulpitem zewnętrznym przewodem magistralnym typu YKSLY 4x0,5mm². Moduły sterujące rozmieszczone na poszczególnych poziomach budynku połączyć między sobą przewodem magistralnym typu YKSLY 4x0,5mm². Od modułów sterujących ułożyć kable sterujące typu YKSLY 2x0,5mm² do unifonów mieszkaniowych zlokalizowanych wewnątrz mieszkania (korytarz główny) w bezpośrednim sąsiedztwie drzwi wejściowych. Unifony instalować na wysokości 1,3m (spód urządzenia) od poziomu posadzki. Stosować unifony z przyciskiem otwierającym drzwi wejściowe. Do zasilaczy systemu domofonowego doprowadzić zasilanie 230V z wydzielonego obwodu wyprowadzonego z tablicy administracyjnej budynku. Dla zasilania stosować przewód typu YDY 3x2,5mm² układany podtynkowo. 3.2 INSTALACJA TELEFONICZNA Budynek zostanie wyposażony w instalację telefoniczną. W korytarzu komunikacyjnym piwnic poszczególnych klatek schodowych należy zainstalować puszki natynkowe 20 parowe z łączówkami żelowanymi typu LSA-PLUS. Stosować skrzynki zamykane na zamek mechaniczny. Skrzynki instalować na ścianie pod stropem w miejscach określonych w

11 Strona 12 Stron13 dokumentacji projektowej. W ścianie zewnętrznej zastosować rurę przepustową typu DVK Ø75,0 w celu późniejszego wprowadzenia przewodu przyłącza telekomunikacyjnego. Od puszek natynkowych należy poprowadzić wewnętrzną instalację telefoniczną wykonaną przewodami typu YTKSY 8x2x0,5. Przewody układać w rurkach elektroinstalacyjnych mocowanych podtynkowo. Przewody doprowadzić do puszek piętrowych 10 parowych instalowanych na każdym piętrze budynku. W puszkach zastosować łączówki suche typu LSA- PLUS. Puszki instalować na ścianie klatki schodowej przy powierzchni stropu w sposób uniemożliwiający dostęp osobom niepowołanym. Z puszek piętrowych wyprowadzić przewody typu YTKSY 2x2x0,5 i doprowadzić je do gniazdek telefonicznych typu RJ11 instalowanych w poszczególnych mieszkaniach. Gniazdka instalować zgodnie z rozmieszczeniem przedstawionym na rzutach poszczególnych mieszkań. Wysokość montażu gniazdek 0,3m od powierzchni podłogi. W puszkach głównych rozmieszczonych w piwnicach stosować ochronniki przeciwprzepięciowe instalowane wewnątrz puszki. Przewody instalacji telefonicznej układać w odległości min. 0,25 m od energetycznych pionów kablowych. 3.3 INSTALACJA TELEWIZJI W wybranych pomieszczeniach mieszkalnych zastosowano gniazda telewizyjne instalowane w puszkach podtynkowych. Rozmieszczenie gniazd uzależnione zostało od rozmieszczenia poszczególnych gniazd wtykowych instalacji siłowej. Gniazda telewizyjne instalować na wysokości 0,3 m od poziomu podłogi. Od gniazd telewizyjnych prowadzić przewody koncentryczne typu XWLXpek 75-0,45/2,0 do rozdzielacza sygnału TV umieszczonego w korytarzu mieszkania nad wejściem głównym. Rozdzielacz instalować natynkowo. Na wybranych poziomach klatki schodowej przewiduje się montaż rozgałęźników MULTITAP 8 (piętro I) lub MULTITAP 4 (piętro II). Od rozgałęźników MULTITAP poprowadzić do rozdzielaczy mieszkaniowych przewód koncentryczny typu XWLXpek 75-0,45/2,0. Od rozgałęźników poprowadzić pion kablowy wykonany przewodem typu XWLXpek 75-0,45/2,0 do głównego odgałęźnika budynku (Splittem) umieszczonego w korytarzu komunikacyjnym na poziomie piwnicy. Do splittera doprowadzić sygnał kablem koncentrycznym typu XWLXpek 75-0,45/2,0 ze wzmacniacza budynkowego. Do wzmacniacza należy doprowadzić sygnał TV pochodzący od wybranego operatora systemu. Dokładną specyfikację osprzętu wykonawczego systemu (rozdzielacze, odgałęźnik, rozgałęźnik itp.) ustalić na etapie budowy po wybraniu danego operatora systemu TV. Szczególną uwagę należy zwrócić na właściwe podłączenie i połączenia kabli koncentrycznych ( ekranu i rdzenia kabla) będącego nośnikiem sygnału TV.

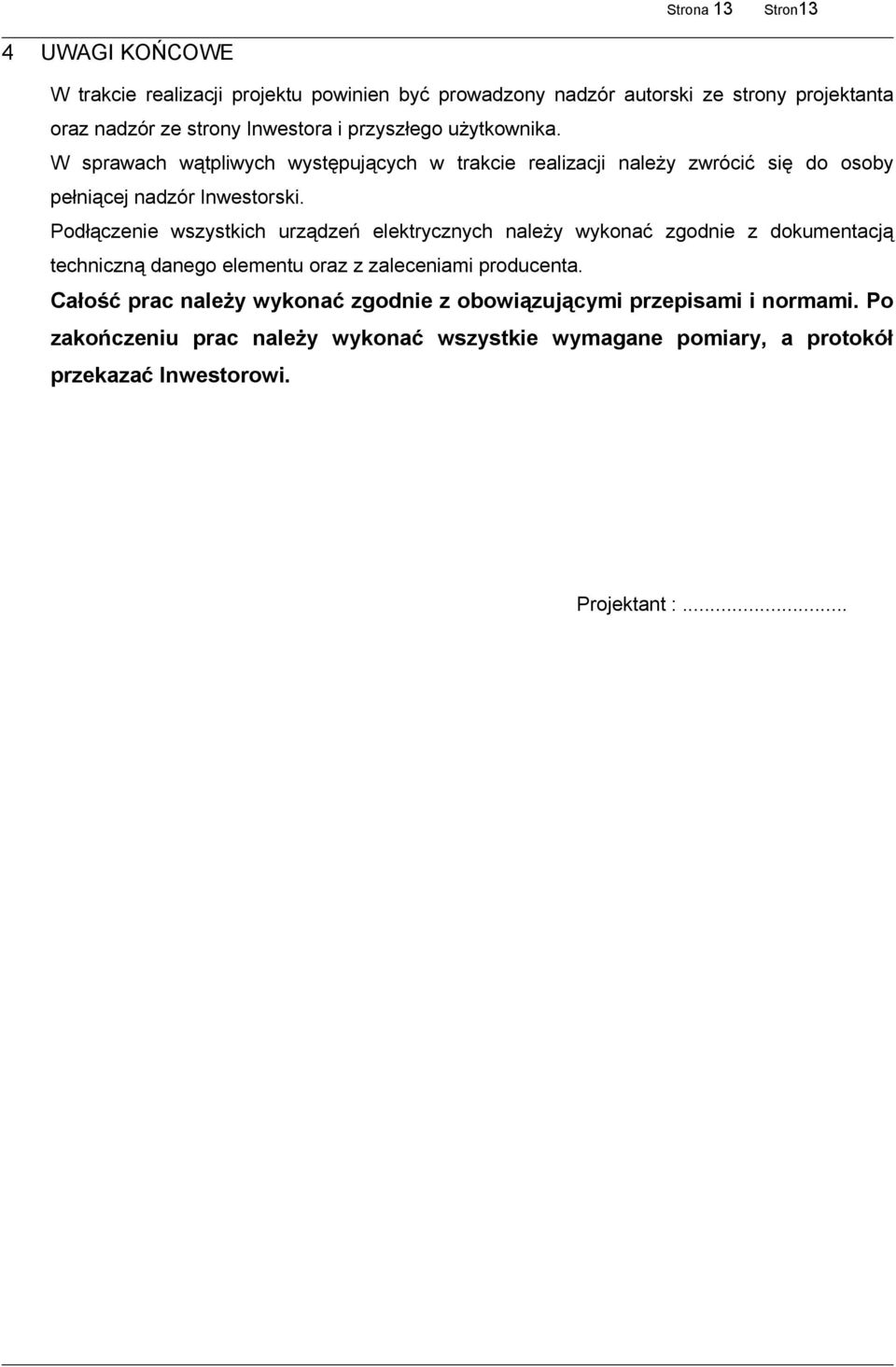

12 Strona 13 Stron13 4 UWAGI KOŃCOWE W trakcie realizacji projektu powinien być prowadzony nadzór autorski ze strony projektanta oraz nadzór ze strony Inwestora i przyszłego użytkownika. W sprawach wątpliwych występujących w trakcie realizacji należy zwrócić się do osoby pełniącej nadzór Inwestorski. Podłączenie wszystkich urządzeń elektrycznych należy wykonać zgodnie z dokumentacją techniczną danego elementu oraz z zaleceniami producenta. Całość prac należy wykonać zgodnie z obowiązującymi przepisami i normami. Po zakończeniu prac należy wykonać wszystkie wymagane pomiary, a protokół przekazać Inwestorowi. Projektant :...
