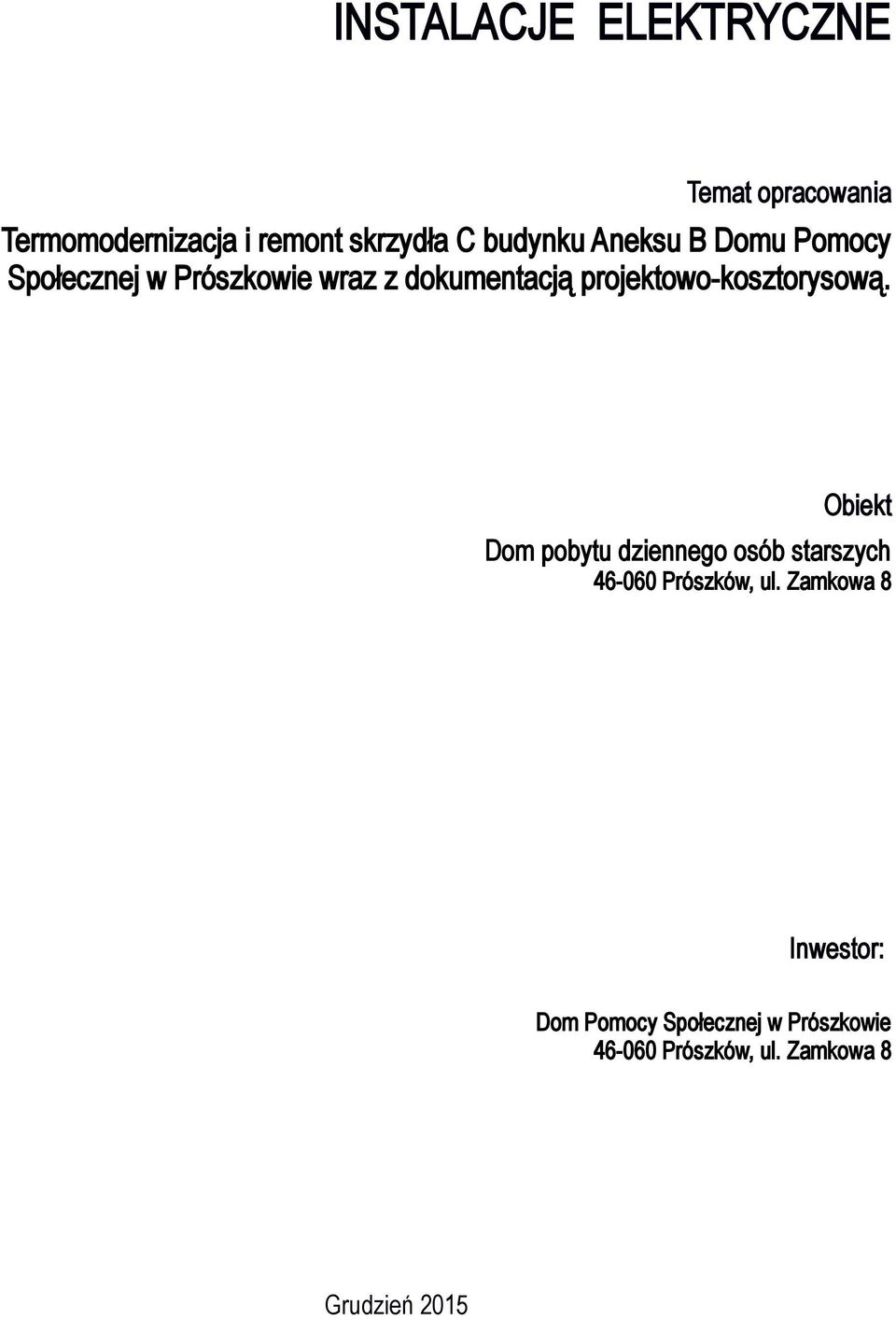

1 INSTALACJE ELEKTRYCZNE Temat opracowania Termomodernizacja i remont skrzydła C budynku Aneksu B Domu Pomocy Społecznej w Prószkowie wraz z dokumentacją projektowo-kosztorysową. Obiekt Dom pobytu dziennego osób starszych Prószków, ul. Zamkowa 8 Inwestor: Dom Pomocy Społecznej w Prószkowie Prószków, ul. Zamkowa 8 Grudzień 2015

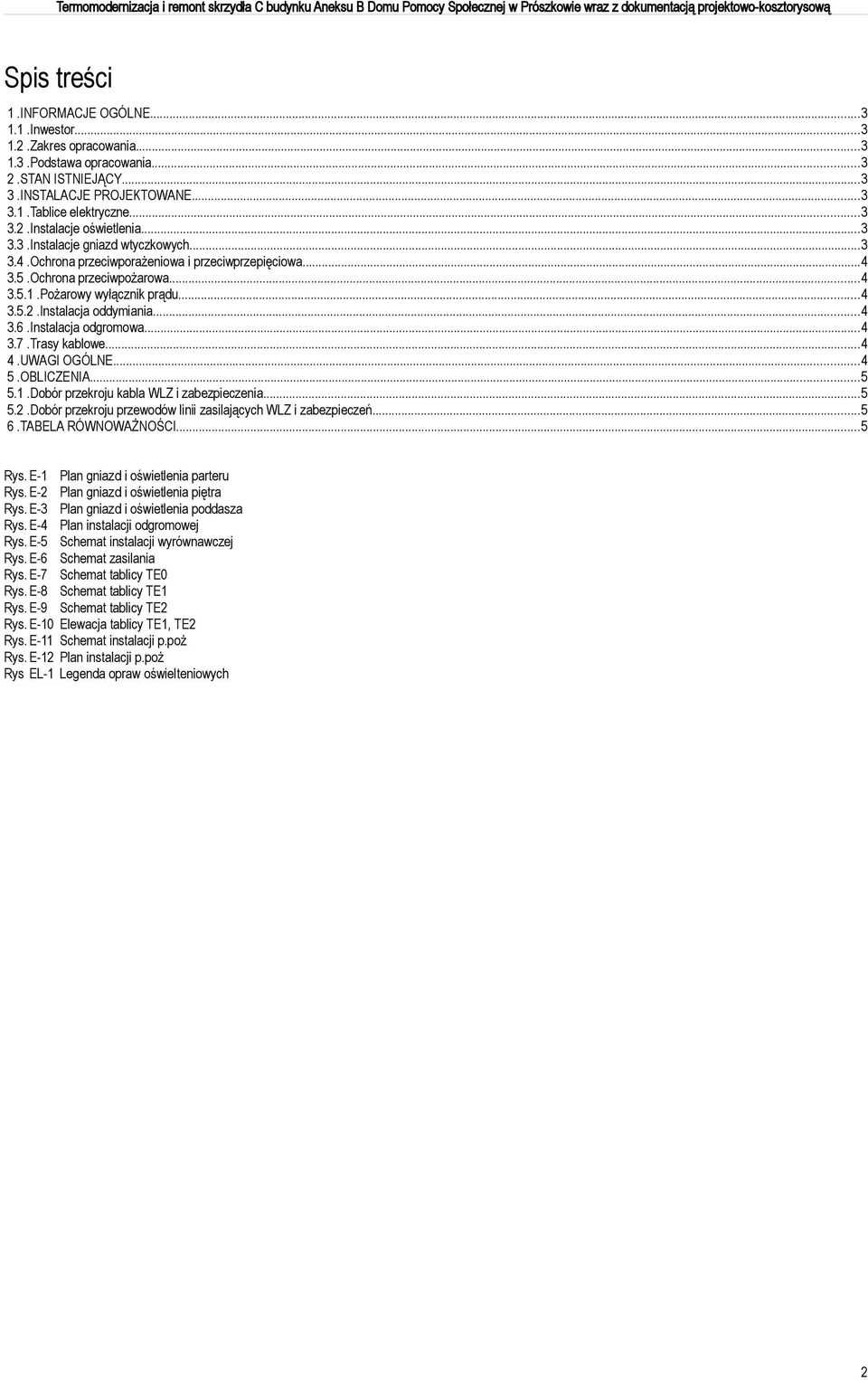

2 Spis treści 1.INFORMACJE OGÓLNE Inwestor Zakres opracowania Podstawa opracowania STAN ISTNIEJĄCY INSTALACJE PROJEKTOWANE Tablice elektryczne Instalacje oświetlenia Instalacje gniazd wtyczkowych Ochrona przeciwporażeniowa i przeciwprzepięciowa Ochrona przeciwpożarowa Pożarowy wyłącznik prądu Instalacja oddymiania Instalacja odgromowa Trasy kablowe UWAGI OGÓLNE OBLICZENIA Dobór przekroju kabla WLZ i zabezpieczenia Dobór przekroju przewodów linii zasilających WLZ i zabezpieczeń TABELA RÓWNOWAŻNOŚCI...5 Rys. E-1 Plan gniazd i oświetlenia parteru Rys. E-2 Plan gniazd i oświetlenia piętra Rys. E-3 Plan gniazd i oświetlenia poddasza Rys. E-4 Plan instalacji odgromowej Rys. E-5 Schemat instalacji wyrównawczej Rys. E-6 Schemat zasilania Rys. E-7 Schemat tablicy TE0 Rys. E-8 Schemat tablicy TE1 Rys. E-9 Schemat tablicy TE2 Rys. E-10 Elewacja tablicy TE1, TE2 Rys. E-11 Schemat instalacji p.poż Rys. E-12 Plan instalacji p.poż Rys EL-1 Legenda opraw oświelteniowych 2

3 OPIS TECHNICZNY 1. INFORMACJE OGÓLNE 1.1. Inwestor Inwestorem jest Dom Pomocy Społecznej w Prószkowie Prószków, ul. Zamkowa Zakres opracowania Opracowanie niniejsze stanowi projekt instalacji wewnętrznych w budynku inwestora tj. Domu pobytu dziennego osób starszych w Prószkowie, ul. Zamkowa Podstawa opracowania Umowa zawarta z Inwestorem. Podkłady budowlane Ustawa z dnia 7-go lipca 1994r - Prawo budowlane (tekst jednolity Dz. U. z 2006 r. Nr 156, poz z późniejszymi zmianami) Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003r w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. z 2003r. Nr 120, poz.1133; Nr 201, Poz i Nr 228, poz. 1513). Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst jednolity Dz. U. Z dnia 15 czerwca 2002 r. Nr 75 poz. 690 z późniejszymi zmianami). Pozostałe przepisy i normy obowiązujące w budownictwie. 2. STAN ISTNIEJĄCY W budynku zlokalizowana jest główna tablica rozdzielcza zasilana z istniejącej rozdzielni głównej zlokalizowanej w innej części DPS. Wszystkie instalacje elektryczne przeznaczone są do demontażu. Elementy zdemontowanej instalacji przekazać Inwestorowi 3. INSTALACJE PROJEKTOWANE 3.1. Tablice elektryczne Projektuje się główną tablicę TE0 zlokalizowana na parterze remontowej części zasilanej przewodem YLY 5x25. Przewód prowadzić w rurce RL, wzdłuż wlz istniejącej windy na poziomie piwnicy, przewód układać na wspornikach mocowanych do ściany co około 1,5m. Projektuje się osobne tablice dla każdego piętra z zabezpieczeniami zasilanych z tablicy TE0. Tablice przystosować do zamykania na klucz, oznaczyć wg norm Instalacje oświetlenia. W projektowanym budynku zastosowane zostało oświetlenie podstawowe i ewakuacyjne. Instalacja oświetlenia podstawowego wykonana będzie przewodami YDYp 3x1,5mm 2-750V układanymi bezpośrednio w tynku ścian budynku. Łączniki instalacyjne będą montowane na wysokości 1,3-1.4m od posadzki, stosować osprzęt sprzętoworozgałęźny p/t, a w pomieszczeniach sanitarnych mający IP min. 44. Dla obwodów opraw w ciągach komunikacyjnych oraz klatki schodowej projektuje się sterowanie czasowe (osobne dwa obwody umożliwiające wyłączenie części opraw w nocy w zależności od wymagań Inwestora). Zaprojektowane oprawy, spełniają normę PN-EN :2010 Światło i oświetlenie. Podłączenie zasilania, zaprojektowanego oświetlenia ewakuacyjnego wykonać w systemie rozproszonym do istniejących puszek rozgałęźnych z dedykowanych obwodów w rozdzielnicach. Zanik zasilania opraw podstawowych na drogach ewakuacyjnych spowoduje załączenie oświetlenia ewakuacyjnego na tych drogach. Dla każdej kondygnacji projektuje się osobny obwód dla opraw ewakuacyjnych. Oprawy oświetlenia ewakuacyjnego kierunkowego i awaryjnego ciągów komunikacyjnych (poprzez montaż w oprawach inwertorów) zasilane będą z własnych akumulatorów - czas t-1h. Do instalacji oświetleniowej podłączone jest sterowanie wentylatorami w pomieszczeniach sanitarnych. Załączenie oświetlenia w tych pomieszczeniach spowoduje załączenie wentylatora z regulowanym czasem zadziałania lub wg projektu instalacji sanitarnych. Przewód zasilający do wentylatora YDY4x1,5mm 2, prowadzić należy od wyłącznika oświetlenia lub od czujnika obecności. Do obliczeń przyjęte zostały oprawy firmy Beghelli, jednakże dopuszcza się zastosowanie innych opraw, po uprzednim dokonaniu obliczeń natężenia oświetlenia dla tych opraw, wg obowiązujących norm Instalacje gniazd wtyczkowych. Instalacja gniazd wtyczkowych układana będzie pod tynkiem. Instalacja wykonana będzie przewodami typu YDYp 3x 2,5mm 2-750V. Gniazda wtyczkowe w pomieszczeniach będą montowane na wysokości 0,3m od posadzki, a w pomieszczeniach sanitarnych oraz obok urządzeń sanitarnych (umywalki) na wysokości 1,2-1,4m od poziomu posadzki. 3

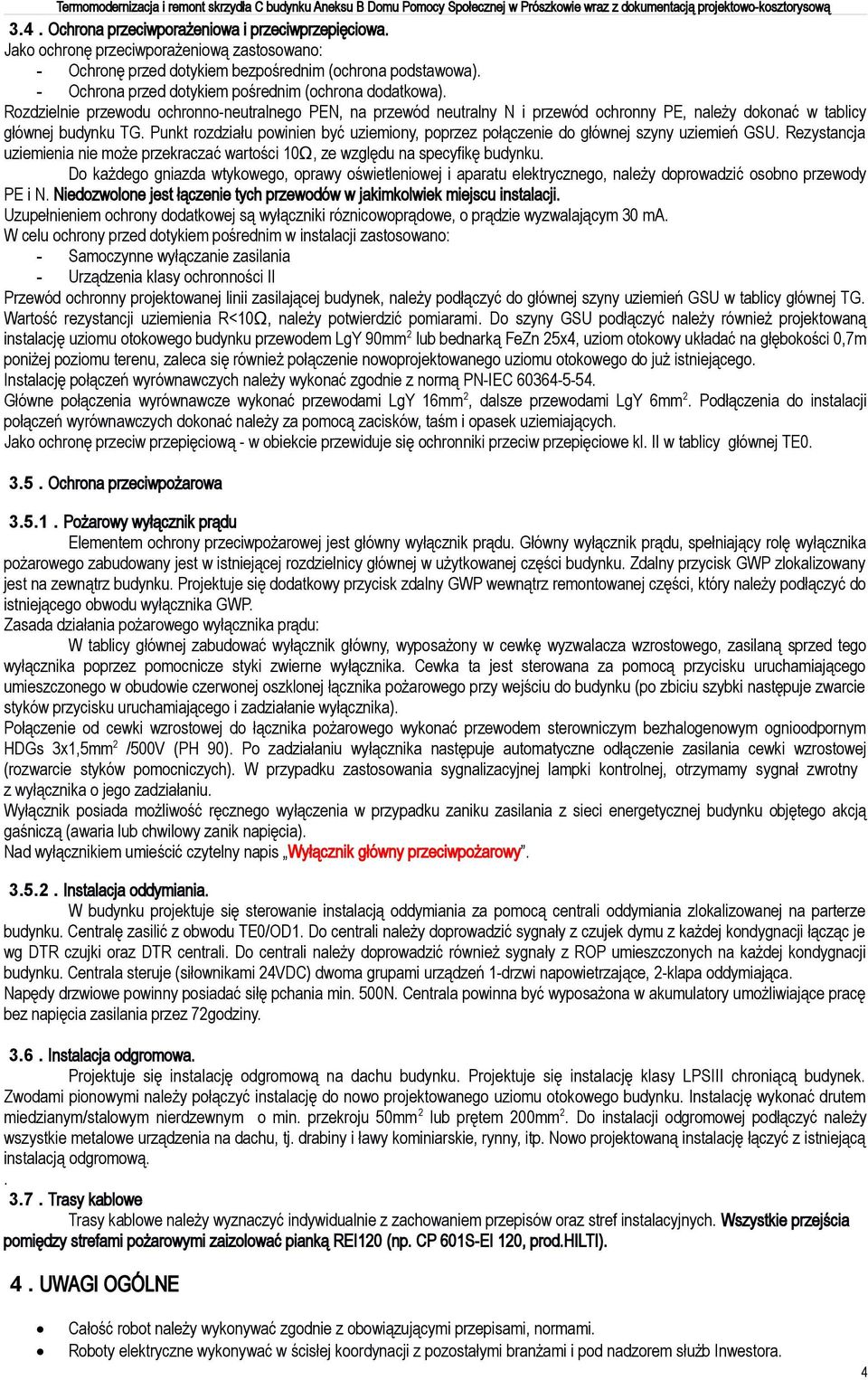

4 3.4. Ochrona przeciwporażeniowa i przeciwprzepięciowa. Jako ochronę przeciwporażeniową zastosowano: - Ochronę przed dotykiem bezpośrednim (ochrona podstawowa). - Ochrona przed dotykiem pośrednim (ochrona dodatkowa). Rozdzielnie przewodu ochronno-neutralnego PEN, na przewód neutralny N i przewód ochronny PE, należy dokonać w tablicy głównej budynku TG. Punkt rozdziału powinien być uziemiony, poprzez połączenie do głównej szyny uziemień GSU. Rezystancja uziemienia nie może przekraczać wartości 10Ω, ze względu na specyfikę budynku. Do każdego gniazda wtykowego, oprawy oświetleniowej i aparatu elektrycznego, należy doprowadzić osobno przewody PE i N. Niedozwolone jest łączenie tych przewodów w jakimkolwiek miejscu instalacji. Uzupełnieniem ochrony dodatkowej są wyłączniki róznicowoprądowe, o prądzie wyzwalającym 30 ma. W celu ochrony przed dotykiem pośrednim w instalacji zastosowano: - Samoczynne wyłączanie zasilania - Urządzenia klasy ochronności II Przewód ochronny projektowanej linii zasilającej budynek, należy podłączyć do głównej szyny uziemień GSU w tablicy głównej TG. Wartość rezystancji uziemienia R<10Ω, należy potwierdzić pomiarami. Do szyny GSU podłączyć należy również projektowaną instalację uziomu otokowego budynku przewodem LgY 90mm 2 lub bednarką FeZn 25x4, uziom otokowy układać na głębokości 0,7m poniżej poziomu terenu, zaleca się również połączenie nowoprojektowanego uziomu otokowego do już istniejącego. Instalację połączeń wyrównawczych należy wykonać zgodnie z normą PN-IEC Główne połączenia wyrównawcze wykonać przewodami LgY 16mm 2, dalsze przewodami LgY 6mm 2. Podłączenia do instalacji połączeń wyrównawczych dokonać należy za pomocą zacisków, taśm i opasek uziemiających. Jako ochronę przeciw przepięciową - w obiekcie przewiduje się ochronniki przeciw przepięciowe kl. II w tablicy głównej TE Ochrona przeciwpożarowa Pożarowy wyłącznik prądu Elementem ochrony przeciwpożarowej jest główny wyłącznik prądu. Główny wyłącznik prądu, spełniający rolę wyłącznika pożarowego zabudowany jest w istniejącej rozdzielnicy głównej w użytkowanej części budynku. Zdalny przycisk GWP zlokalizowany jest na zewnątrz budynku. Projektuje się dodatkowy przycisk zdalny GWP wewnątrz remontowanej części, który należy podłączyć do istniejącego obwodu wyłącznika GWP. Zasada działania pożarowego wyłącznika prądu: W tablicy głównej zabudować wyłącznik główny, wyposażony w cewkę wyzwalacza wzrostowego, zasilaną sprzed tego wyłącznika poprzez pomocnicze styki zwierne wyłącznika. Cewka ta jest sterowana za pomocą przycisku uruchamiającego umieszczonego w obudowie czerwonej oszklonej łącznika pożarowego przy wejściu do budynku (po zbiciu szybki następuje zwarcie styków przycisku uruchamiającego i zadziałanie wyłącznika). Połączenie od cewki wzrostowej do łącznika pożarowego wykonać przewodem sterowniczym bezhalogenowym ognioodpornym HDGs 3x1,5mm 2 /500V (PH 90). Po zadziałaniu wyłącznika następuje automatyczne odłączenie zasilania cewki wzrostowej (rozwarcie styków pomocniczych). W przypadku zastosowania sygnalizacyjnej lampki kontrolnej, otrzymamy sygnał zwrotny z wyłącznika o jego zadziałaniu. Wyłącznik posiada możliwość ręcznego wyłączenia w przypadku zaniku zasilania z sieci energetycznej budynku objętego akcją gaśniczą (awaria lub chwilowy zanik napięcia). Nad wyłącznikiem umieścić czytelny napis Wyłącznik główny przeciwpożarowy Instalacja oddymiania. W budynku projektuje się sterowanie instalacją oddymiania za pomocą centrali oddymiania zlokalizowanej na parterze budynku. Centralę zasilić z obwodu TE0/OD1. Do centrali należy doprowadzić sygnały z czujek dymu z każdej kondygnacji łącząc je wg DTR czujki oraz DTR centrali. Do centrali należy doprowadzić również sygnały z ROP umieszczonych na każdej kondygnacji budynku. Centrala steruje (siłownikami 24VDC) dwoma grupami urządzeń 1-drzwi napowietrzające, 2-klapa oddymiająca. Napędy drzwiowe powinny posiadać siłę pchania min. 500N. Centrala powinna być wyposażona w akumulatory umożliwiające pracę bez napięcia zasilania przez 72godziny Instalacja odgromowa. Projektuje się instalację odgromową na dachu budynku. Projektuje się instalację klasy LPSIII chroniącą budynek. Zwodami pionowymi należy połączyć instalację do nowo projektowanego uziomu otokowego budynku. Instalację wykonać drutem miedzianym/stalowym nierdzewnym o min. przekroju 50mm 2 lub prętem 200mm 2. Do instalacji odgromowej podłączyć należy wszystkie metalowe urządzenia na dachu, tj. drabiny i ławy kominiarskie, rynny, itp. Nowo projektowaną instalację łączyć z istniejącą instalacją odgromową Trasy kablowe Trasy kablowe należy wyznaczyć indywidualnie z zachowaniem przepisów oraz stref instalacyjnych. Wszystkie przejścia pomiędzy strefami pożarowymi zaizolować pianką REI120 (np. CP 601S-EI 120, prod.hilti). 4. UWAGI OGÓLNE Całość robot należy wykonywać zgodnie z obowiązującymi przepisami, normami. Roboty elektryczne wykonywać w ścisłej koordynacji z pozostałymi branżami i pod nadzorem służb Inwestora. 4

5 Termomodernizacja i remont skrzydła C budynku Aneksu B Domu Pomocy Społecznej w Prószkowie wraz z dokumentacją projektowo-kosztorysową Należy zachować odległości pomiędzy instalacjami siłowymi i słaboprądowymi. Prace elektryczne należy skoordynować z pracami konstrukcyjnymi na budynku. Aparatura elektryczna jest dobrana na prąd zwarciowy 6kA. W czasie demontażu instalacji należy odłączyć napięcie i zachować zasady BHP Osoby wykonujące prace montażowe, eksploatacyjne i konserwatorskie instalacji i urządzeń energetycznych powinny posiadać stosowne kwalifikacje Rysunki techniczne są uzupełnieniem opisu technicznego. Sporządzić dokumentację powykonawczą. Dokonać wymaganych pomiarów instalacji elektrycznej, sporządzić protokół z pomiarów. 5. OBLICZENIA 5.1. Dobór przekroju kabla WLZ i zabezpieczenia Wartość mocy zainstalowanej Pz=22,4 kw Wartość mocy szczytowej Ps=15,8 kw Wartość prądu szczytowego Is=24,5 Prąd obliczeniowy zabezpieczenia: I B = ,93 =24,5 A Przyjęte zabezpieczenie wyłącznikiem nadproądowym In=32A. Wymagany przekrój przewodu od istniejącej do tablicy głównej do TE0 na długotrwałą obciążalność prądową i przeciążalność: I z = k 2 I n 1,45 =1, ,45 =32 A Przyjmuje kabel YLY 5x25 mm 2 /1kV, dla którego dopuszczalny długotrwale prąd obciążenia wynosi: I z =107 A uwzględniając niestymetrycznoś obciązenia (0,91) I z' =97,4 > 32 A I B I n I z' 24, , Dobór przekroju przewodów linii zasilających WLZ i zabezpieczeń Obliczenia linii zasilających przeprowadzone zostały w analogiczny sposób do obliczeń wlz. Tablica TE1 TE2 Moc szczytowa Ps [kw] 4,1 3,3 Prąd obliczeniowy I B [A] 6,4 5,2 Przewód YLY 5x10 YLY 5x10 Prąd długotrw. I z' [A] 44,6 44,6 Długość [m] 5 14 Zabezpieczenie I n [A] C20A C20A 6. TABELA RÓWNOWAŻNOŚCI UWAGA: W TABELI PRZEDSTAWIONO ZESTAWIENIE NAJWAŻNIEJSZYCH PARAMETRÓW APARATÓW/WYPOSAŻENIA: ODSTĄPIENIE OD NIEKTÓRYCH PARAMETRÓW MOŻLIWE TYLKO PO UZGODNIENIU Z INWESTOREM; ZALECA SIĘ, BY WYKONAWCA ROBÓT/ DOSTAWCA APARATURY PRZED ZAINSTALOWANIEM APARATURY SKONSULTOWAŁ SIĘ Z INWESTOREM CELEM WERYFIKACJI PODSTAWOWYCH, ZALECANYCH PARAMETRÓW APARATURY; WSZYSTKIE APARATY/WYPOSAŻENIE POWINNO POSIADAĆ ODPOWIEDNIE ATESTY. Parametry równoważności Aparat/Urządzenie Parametr Częstotliwość Znamionowa zwarciowa zdolność łączenia Wyłącznik nadprądowy Charakterystyka obciążenia 5

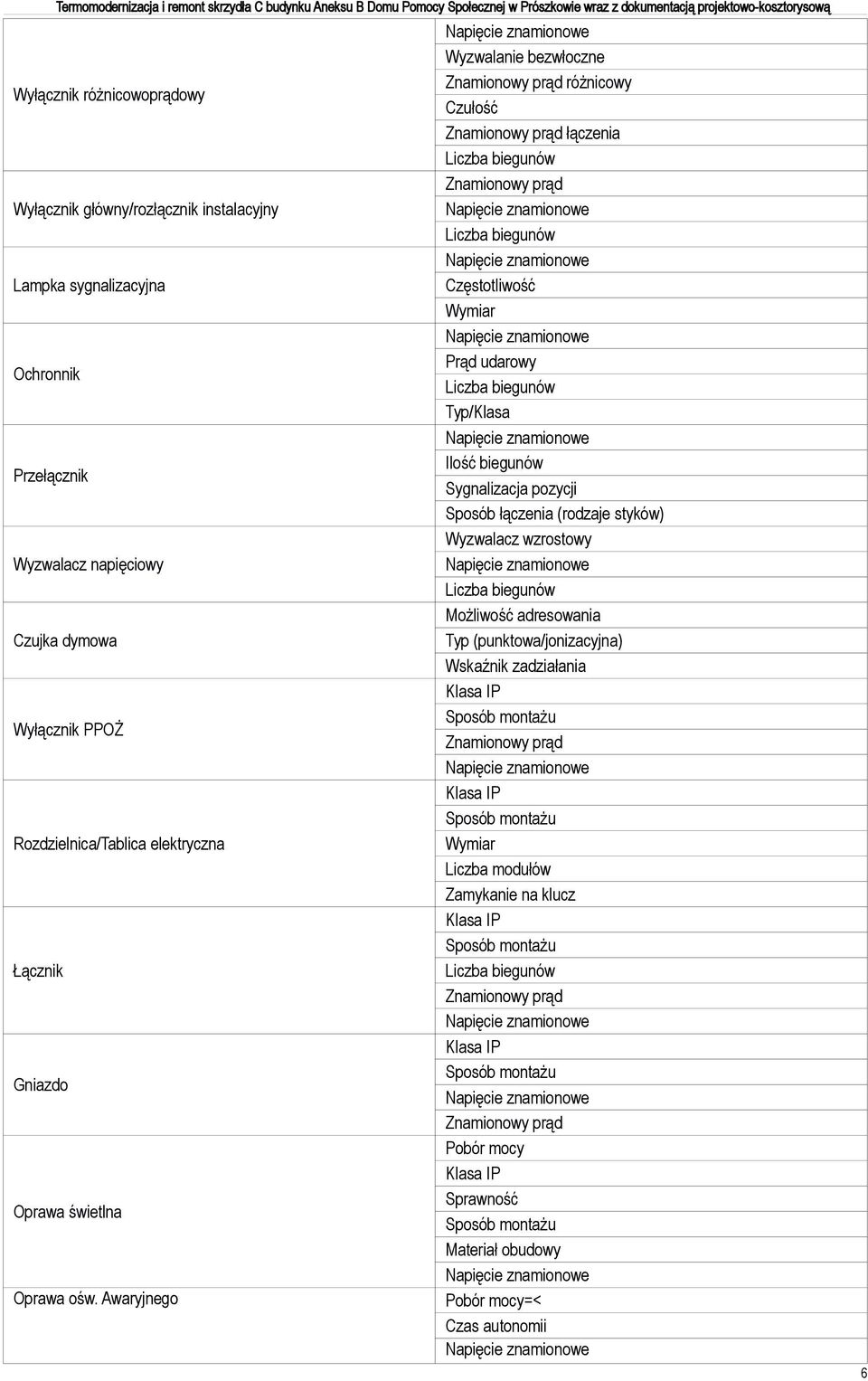

6 Wyłącznik różnicowoprądowy Wyłącznik główny/rozłącznik instalacyjny Lampka sygnalizacyjna Ochronnik Przełącznik Wyzwalacz napięciowy Czujka dymowa Wyłącznik PPOŻ Rozdzielnica/Tablica elektryczna Łącznik Gniazdo Oprawa świetlna Oprawa ośw. Awaryjnego Wyzwalanie bezwłoczne różnicowy Czułość łączenia Częstotliwość Wymiar Prąd udarowy Typ/Klasa Ilość biegunów Sygnalizacja pozycji Sposób łączenia (rodzaje styków) Wyzwalacz wzrostowy Możliwość adresowania Typ (punktowa/jonizacyjna) Wskaźnik zadziałania Wymiar Liczba modułów Zamykanie na klucz Pobór mocy Sprawność Materiał obudowy Pobór mocy=< Czas autonomii 6
