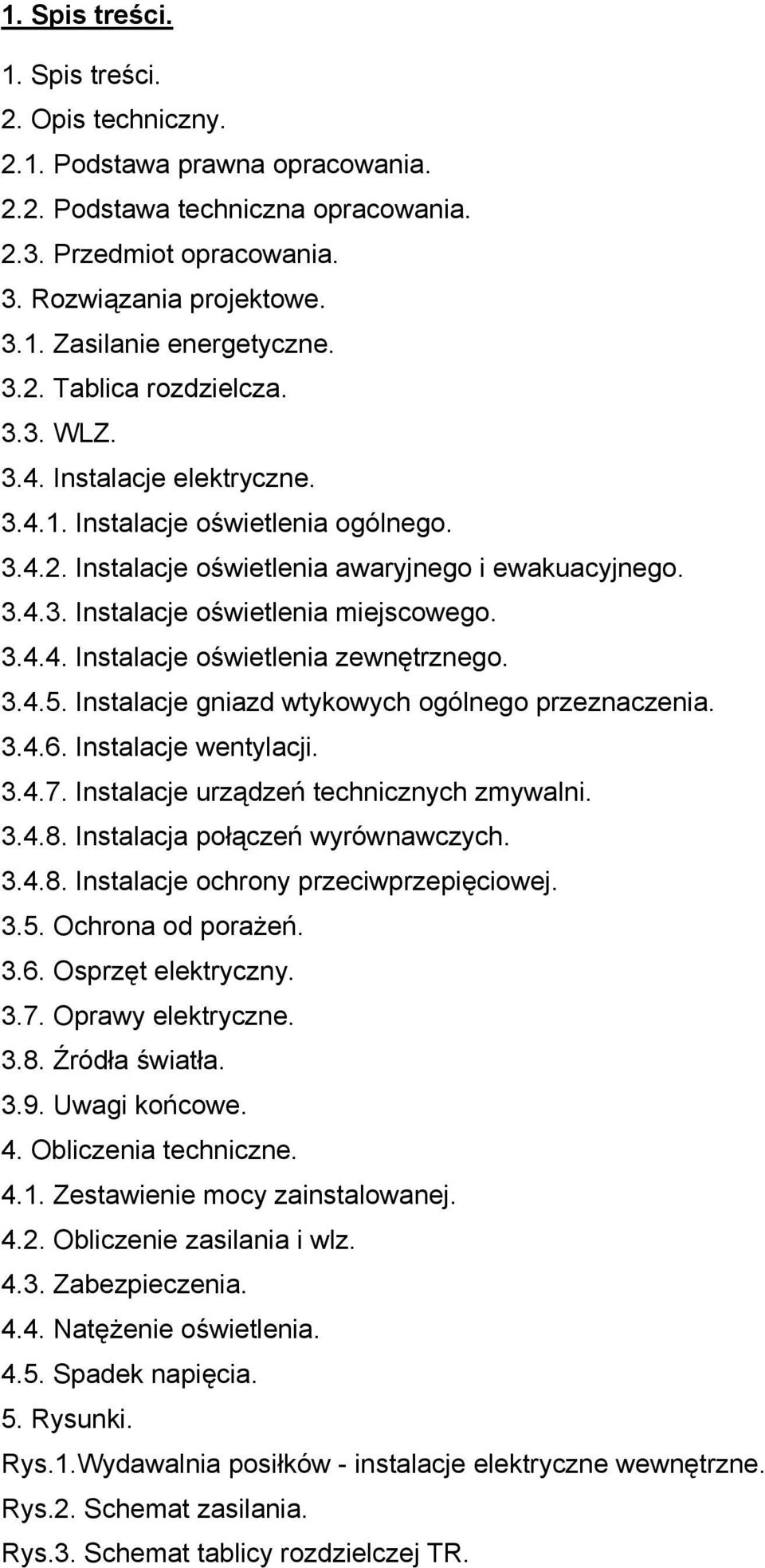

1 1. Spis treści. 1. Spis treści. 2. Opis techniczny Podstawa prawna opracowania Podstawa techniczna opracowania Przedmiot opracowania. 3. Rozwiązania projektowe Zasilanie energetyczne Tablica rozdzielcza WLZ Instalacje elektryczne Instalacje oświetlenia ogólnego Instalacje oświetlenia awaryjnego i ewakuacyjnego Instalacje oświetlenia miejscowego Instalacje oświetlenia zewnętrznego Instalacje gniazd wtykowych ogólnego przeznaczenia Instalacje wentylacji Instalacje urządzeń technicznych zmywalni Instalacja połączeń wyrównawczych Instalacje ochrony przeciwprzepięciowej Ochrona od porażeń Osprzęt elektryczny Oprawy elektryczne Źródła światła Uwagi końcowe. 4. Obliczenia techniczne Zestawienie mocy zainstalowanej Obliczenie zasilania i wlz Zabezpieczenia Natężenie oświetlenia Spadek napięcia. 5. Rysunki. Rys.1.Wydawalnia posiłków - instalacje elektryczne wewnętrzne. Rys.2. Schemat zasilania. Rys.3. Schemat tablicy rozdzielczej TR.

3.4.4. Instalacje oświetlenia zewnętrznego. 3.4.5. Instalacje gniazd wtykowych ogólnego przeznaczenia. 3.4.6. Instalacje wentylacji. 3.4.7. Instalacje urządzeń technicznych zmywalni. 3.4.8.

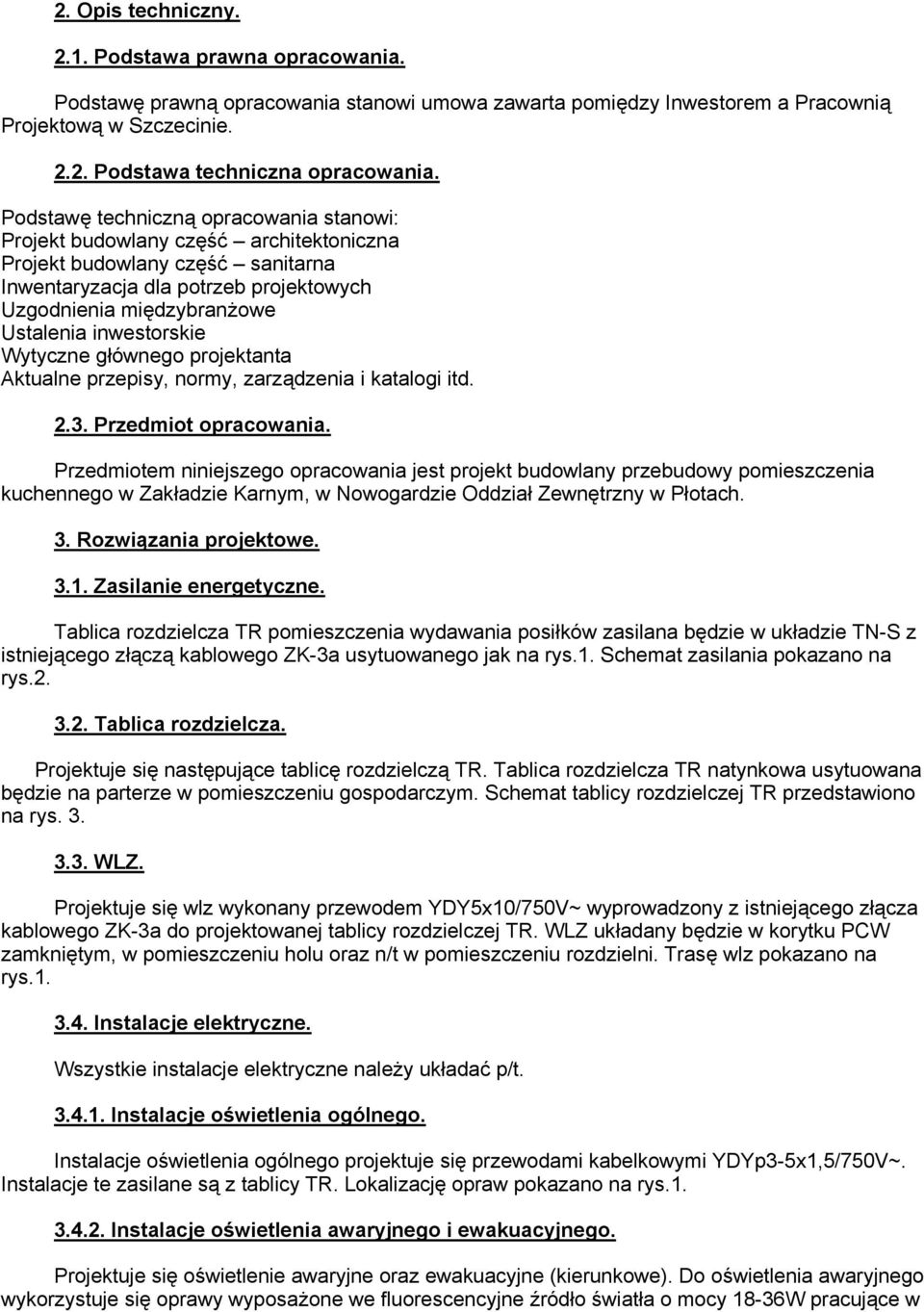

2 2. Opis techniczny Podstawa prawna opracowania. Podstawę prawną opracowania stanowi umowa zawarta pomiędzy Inwestorem a Pracownią Projektową w Szczecinie Podstawa techniczna opracowania. Podstawę techniczną opracowania stanowi: Projekt budowlany część architektoniczna Projekt budowlany część sanitarna Inwentaryzacja dla potrzeb projektowych Uzgodnienia międzybranżowe Ustalenia inwestorskie Wytyczne głównego projektanta Aktualne przepisy, normy, zarządzenia i katalogi itd Przedmiot opracowania. Przedmiotem niniejszego opracowania jest projekt budowlany przebudowy pomieszczenia kuchennego w Zakładzie Karnym, w Nowogardzie Oddział Zewnętrzny w Płotach. 3. Rozwiązania projektowe Zasilanie energetyczne. Tablica rozdzielcza TR pomieszczenia wydawania posiłków zasilana będzie w układzie TN-S z istniejącego złączą kablowego ZK-3a usytuowanego jak na rys.1. Schemat zasilania pokazano na rys Tablica rozdzielcza. Projektuje się następujące tablicę rozdzielczą TR. Tablica rozdzielcza TR natynkowa usytuowana będzie na parterze w pomieszczeniu gospodarczym. Schemat tablicy rozdzielczej TR przedstawiono na rys WLZ. Projektuje się wlz wykonany przewodem YDY5x10/750V~ wyprowadzony z istniejącego złącza kablowego ZK-3a do projektowanej tablicy rozdzielczej TR. WLZ układany będzie w korytku PCW zamkniętym, w pomieszczeniu holu oraz n/t w pomieszczeniu rozdzielni. Trasę wlz pokazano na rys Instalacje elektryczne. Wszystkie instalacje elektryczne należy układać p/t Instalacje oświetlenia ogólnego. Instalacje oświetlenia ogólnego projektuje się przewodami kabelkowymi YDYp3-5x1,5/750V~. Instalacje te zasilane są z tablicy TR. Lokalizację opraw pokazano na rys Instalacje oświetlenia awaryjnego i ewakuacyjnego. Projektuje się oświetlenie awaryjne oraz ewakuacyjne (kierunkowe). Do oświetlenia awaryjnego wykorzystuje się oprawy wyposażone we fluorescencyjne źródło światła o mocy 18-36W pracujące w

inwestorskie Wytyczne głównego projektanta Aktualne przepisy, normy, zarządzenia i katalogi itd. 2.3. Przedmiot opracowania.

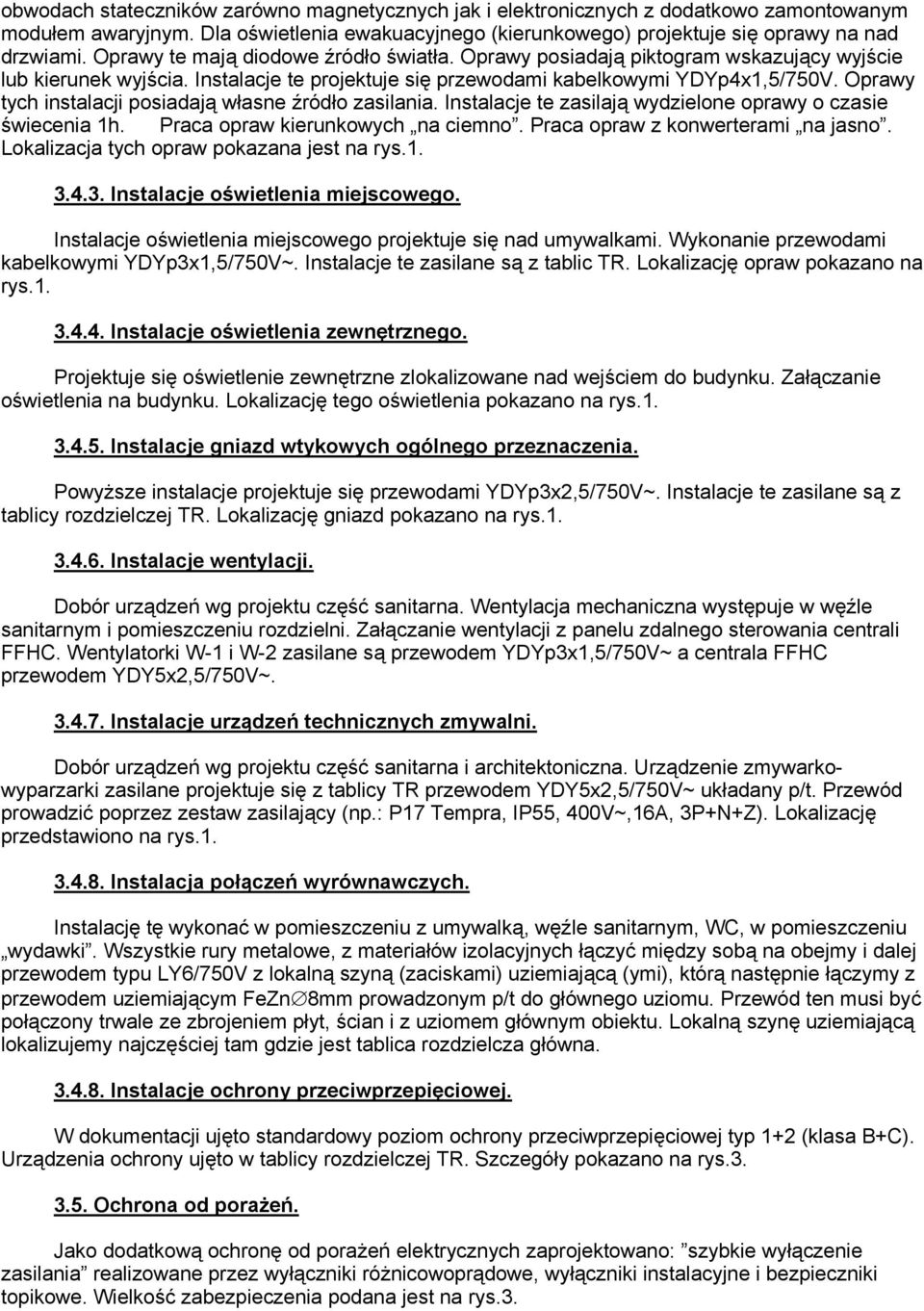

3 obwodach stateczników zarówno magnetycznych jak i elektronicznych z dodatkowo zamontowanym modułem awaryjnym. Dla oświetlenia ewakuacyjnego (kierunkowego) projektuje się oprawy na nad drzwiami. Oprawy te mają diodowe źródło światła. Oprawy posiadają piktogram wskazujący wyjście lub kierunek wyjścia. Instalacje te projektuje się przewodami kabelkowymi YDYp4x1,5/750V. Oprawy tych instalacji posiadają własne źródło zasilania. Instalacje te zasilają wydzielone oprawy o czasie świecenia 1h. Praca opraw kierunkowych na ciemno. Praca opraw z konwerterami na jasno. Lokalizacja tych opraw pokazana jest na rys Instalacje oświetlenia miejscowego. Instalacje oświetlenia miejscowego projektuje się nad umywalkami. Wykonanie przewodami kabelkowymi YDYp3x1,5/750V~. Instalacje te zasilane są z tablic TR. Lokalizację opraw pokazano na rys Instalacje oświetlenia zewnętrznego. Projektuje się oświetlenie zewnętrzne zlokalizowane nad wejściem do budynku. Załączanie oświetlenia na budynku. Lokalizację tego oświetlenia pokazano na rys Instalacje gniazd wtykowych ogólnego przeznaczenia. Powyższe instalacje projektuje się przewodami YDYp3x2,5/750V~. Instalacje te zasilane są z tablicy rozdzielczej TR. Lokalizację gniazd pokazano na rys Instalacje wentylacji. Dobór urządzeń wg projektu część sanitarna. Wentylacja mechaniczna występuje w węźle sanitarnym i pomieszczeniu rozdzielni. Załączanie wentylacji z panelu zdalnego sterowania centrali FFHC. Wentylatorki W-1 i W-2 zasilane są przewodem YDYp3x1,5/750V~ a centrala FFHC przewodem YDY5x2,5/750V~ Instalacje urządzeń technicznych zmywalni. Dobór urządzeń wg projektu część sanitarna i architektoniczna. Urządzenie zmywarkowyparzarki zasilane projektuje się z tablicy TR przewodem YDY5x2,5/750V~ układany p/t. Przewód prowadzić poprzez zestaw zasilający (np.: P17 Tempra, IP55, 400V~,16A, 3P+N+Z). Lokalizację przedstawiono na rys Instalacja połączeń wyrównawczych. Instalację tę wykonać w pomieszczeniu z umywalką, węźle sanitarnym, WC, w pomieszczeniu wydawki. Wszystkie rury metalowe, z materiałów izolacyjnych łączyć między sobą na obejmy i dalej przewodem typu LY6/750V z lokalną szyną (zaciskami) uziemiającą (ymi), którą następnie łączymy z przewodem uziemiającym FeZn 8mm prowadzonym p/t do głównego uziomu. Przewód ten musi być połączony trwale ze zbrojeniem płyt, ścian i z uziomem głównym obiektu. Lokalną szynę uziemiającą lokalizujemy najczęściej tam gdzie jest tablica rozdzielcza główna Instalacje ochrony przeciwprzepięciowej. W dokumentacji ujęto standardowy poziom ochrony przeciwprzepięciowej typ 1+2 (klasa B+C). Urządzenia ochrony ujęto w tablicy rozdzielczej TR. Szczegóły pokazano na rys Ochrona od porażeń. Jako dodatkową ochronę od porażeń elektrycznych zaprojektowano: szybkie wyłączenie zasilania realizowane przez wyłączniki różnicowoprądowe, wyłączniki instalacyjne i bezpieczniki topikowe. Wielkość zabezpieczenia podana jest na rys.3.

Oprawy tych instalacji posiadają własne źródło zasilania. Instalacje te zasilają wydzielone oprawy o czasie świecenia 1h. Praca opraw kierunkowych na ciemno. Praca opraw z konwerterami na jasno.

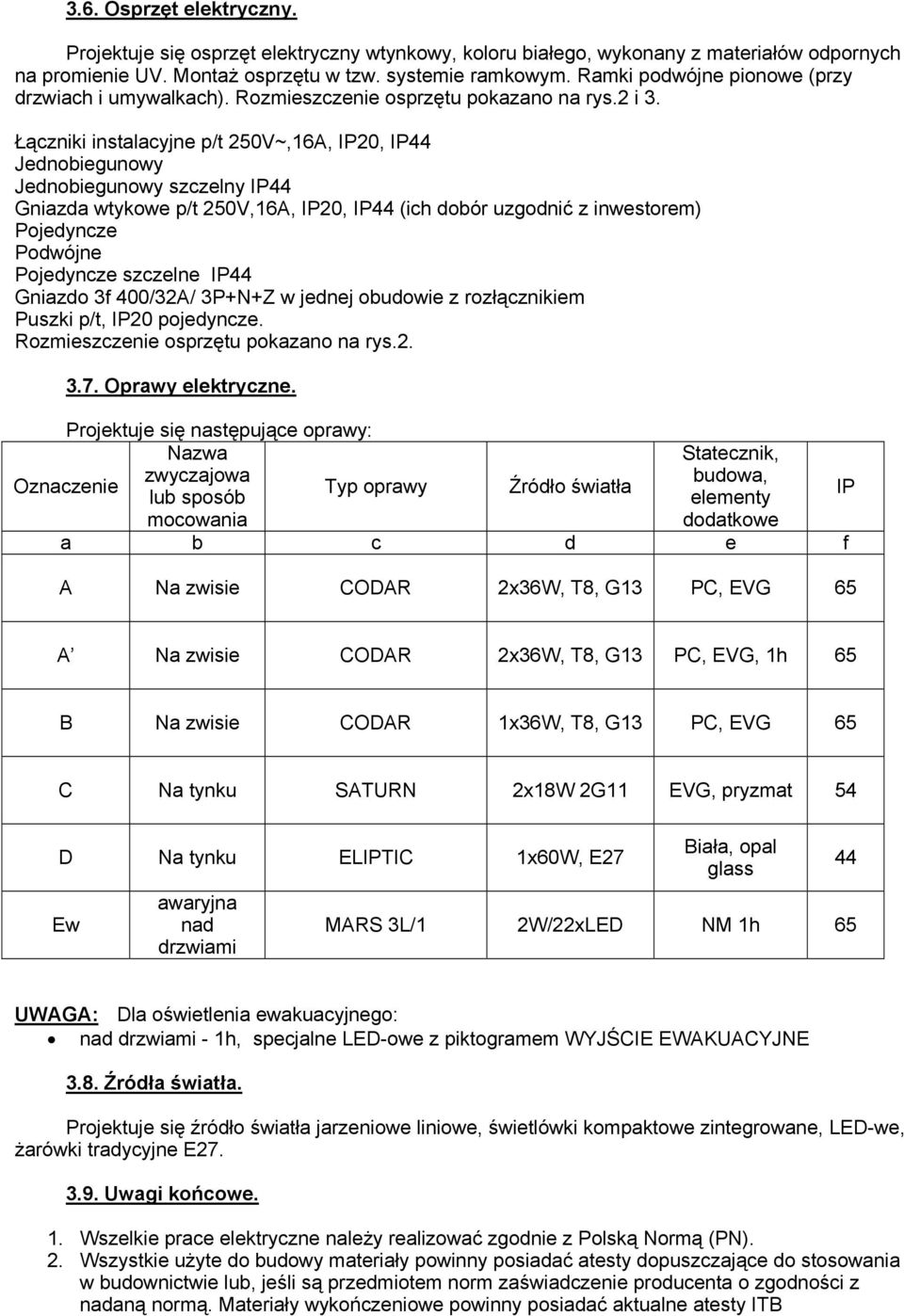

4 3.6. Osprzęt elektryczny. Projektuje się osprzęt elektryczny wtynkowy, koloru białego, wykonany z materiałów odpornych na promienie UV. Montaż osprzętu w tzw. systemie ramkowym. Ramki podwójne pionowe (przy drzwiach i umywalkach). Rozmieszczenie osprzętu pokazano na rys.2 i 3. Łączniki instalacyjne p/t 250V~,16A, IP20, IP44 Jednobiegunowy Jednobiegunowy szczelny IP44 Gniazda wtykowe p/t 250V,16A, IP20, IP44 (ich dobór uzgodnić z inwestorem) Pojedyncze Podwójne Pojedyncze szczelne IP44 Gniazdo 3f 400/32A/ 3P+N+Z w jednej obudowie z rozłącznikiem Puszki p/t, IP20 pojedyncze. Rozmieszczenie osprzętu pokazano na rys Oprawy elektryczne. Projektuje się następujące oprawy: Nazwa Statecznik, Oznaczenie zwyczajowa budowa, Typ oprawy Źródło światła lub sposób elementy IP mocowania dodatkowe a b c d e f A Na zwisie CODAR 2x36W, T8, G13 PC, EVG 65 A Na zwisie CODAR 2x36W, T8, G13 PC, EVG, 1h 65 B Na zwisie CODAR 1x36W, T8, G13 PC, EVG 65 C Na tynku SATURN 2x18W 2G11 EVG, pryzmat 54 D Na tynku ELIPTIC 1x60W, E27 Ew awaryjna nad drzwiami Biała, opal glass MARS 3L/1 2W/22xLED NM 1h UWAGA: Dla oświetlenia ewakuacyjnego: nad drzwiami - 1h, specjalne LED-owe z piktogramem WYJŚCIE EWAKUACYJNE 3.8. Źródła światła. Projektuje się źródło światła jarzeniowe liniowe, świetlówki kompaktowe zintegrowane, LED-we, żarówki tradycyjne E Uwagi końcowe. 1. Wszelkie prace elektryczne należy realizować zgodnie z Polską Normą (PN). 2. Wszystkie użyte do budowy materiały powinny posiadać atesty dopuszczające do stosowania w budownictwie lub, jeśli są przedmiotem norm zaświadczenie producenta o zgodności z nadaną normą. Materiały wykończeniowe powinny posiadać aktualne atesty ITB

Łączniki instalacyjne p/t 250V~,16A, IP20, IP44 Jednobiegunowy Jednobiegunowy szczelny IP44 Gniazda wtykowe p/t 250V,16A, IP20, IP44 (ich dobór uzgodnić z inwestorem) Pojedyncze Podwójne Pojedyncze

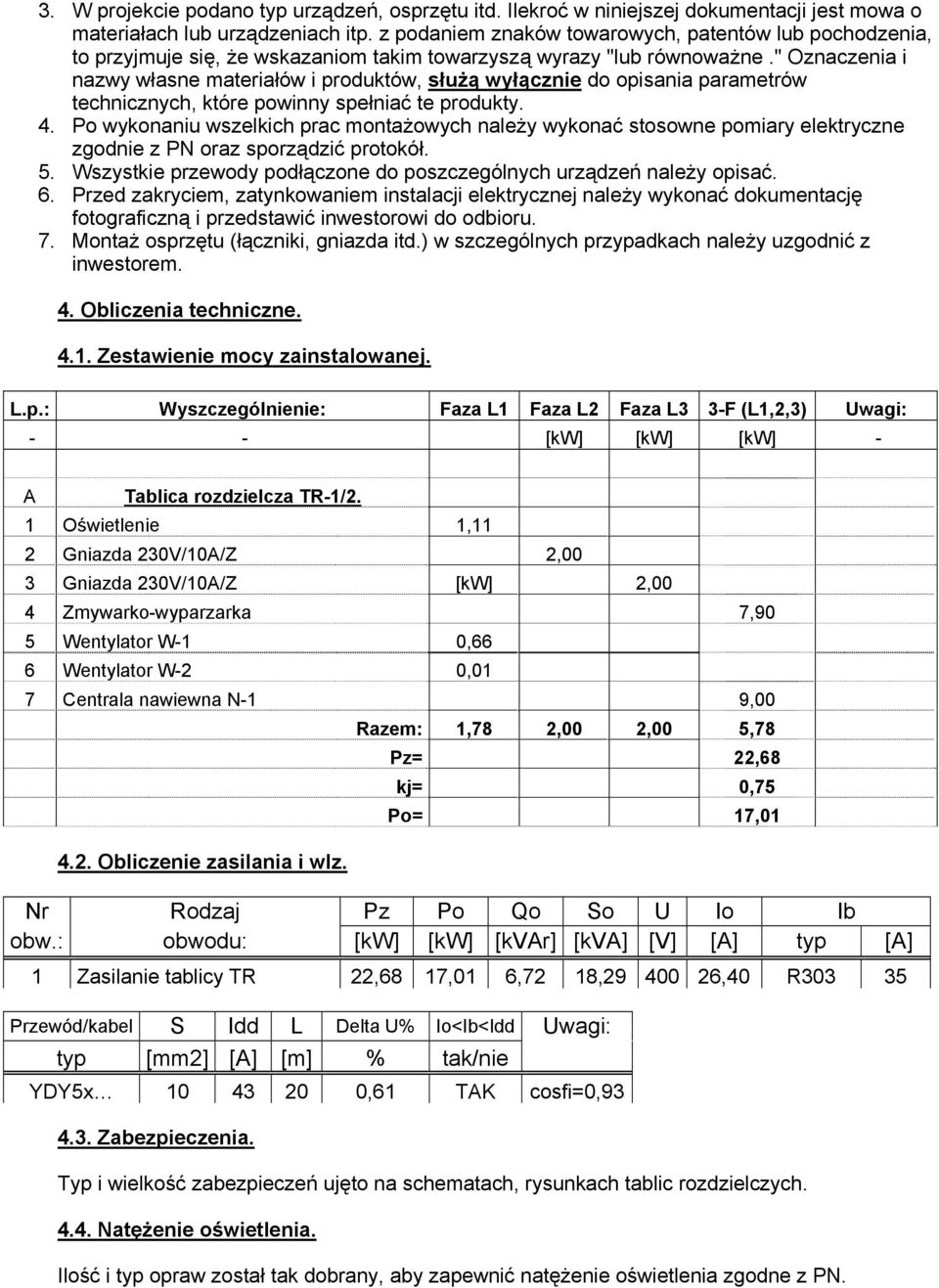

5 3. W projekcie podano typ urządzeń, osprzętu itd. Ilekroć w niniejszej dokumentacji jest mowa o materiałach lub urządzeniach itp. z podaniem znaków towarowych, patentów lub pochodzenia, to przyjmuje się, że wskazaniom takim towarzyszą wyrazy "lub równoważne." Oznaczenia i nazwy własne materiałów i produktów, służą wyłącznie do opisania parametrów technicznych, które powinny spełniać te produkty. 4. Po wykonaniu wszelkich prac montażowych należy wykonać stosowne pomiary elektryczne zgodnie z PN oraz sporządzić protokół. 5. Wszystkie przewody podłączone do poszczególnych urządzeń należy opisać. 6. Przed zakryciem, zatynkowaniem instalacji elektrycznej należy wykonać dokumentację fotograficzną i przedstawić inwestorowi do odbioru. 7. Montaż osprzętu (łączniki, gniazda itd.) w szczególnych przypadkach należy uzgodnić z inwestorem. 4. Obliczenia techniczne Zestawienie mocy zainstalowanej. L.p.: Wyszczególnienie: Faza L1 Faza L2 Faza L3 3-F (L1,2,3) Uwagi: - - [kw] [kw] [kw] - A Tablica rozdzielcza TR-1/2. 1 Oświetlenie 1,11 2 Gniazda 230V/10A/Z 2,00 3 Gniazda 230V/10A/Z [kw] 2,00 4 Zmywarko-wyparzarka 7,90 5 Wentylator W-1 0,66 6 Wentylator W-2 0,01 7 Centrala nawiewna N-1 9, Obliczenie zasilania i wlz. Razem: 1,78 2,00 2,00 5,78 Pz= 22,68 kj= 0,75 Po= 17,01 Nr Rodzaj Pz Po Qo So U Io Ib obw.: obwodu: [kw] [kw] [kvar] [kva] [V] [A] typ [A] 1 Zasilanie tablicy TR 22,68 17,01 6,72 18, ,40 R Przewód/kabel S Idd L Delta U% Io<Ib<Idd Uwagi: typ [mm2] [A] [m] % tak/nie YDY5x ,61 TAK cosfi=0, Zabezpieczenia. Typ i wielkość zabezpieczeń ujęto na schematach, rysunkach tablic rozdzielczych Natężenie oświetlenia. Ilość i typ opraw został tak dobrany, aby zapewnić natężenie oświetlenia zgodne z PN.

" Oznaczenia i nazwy własne materiałów i produktów, służą wyłącznie do opisania parametrów technicznych, które powinny spełniać te produkty. 4.

6 4.5. Spadek napięcia. Dopuszczalny spadek napięcia sprawdzono - jest on poniżej dopuszczalnego. Szczegóły podano w załączniku 2. Opracował:
