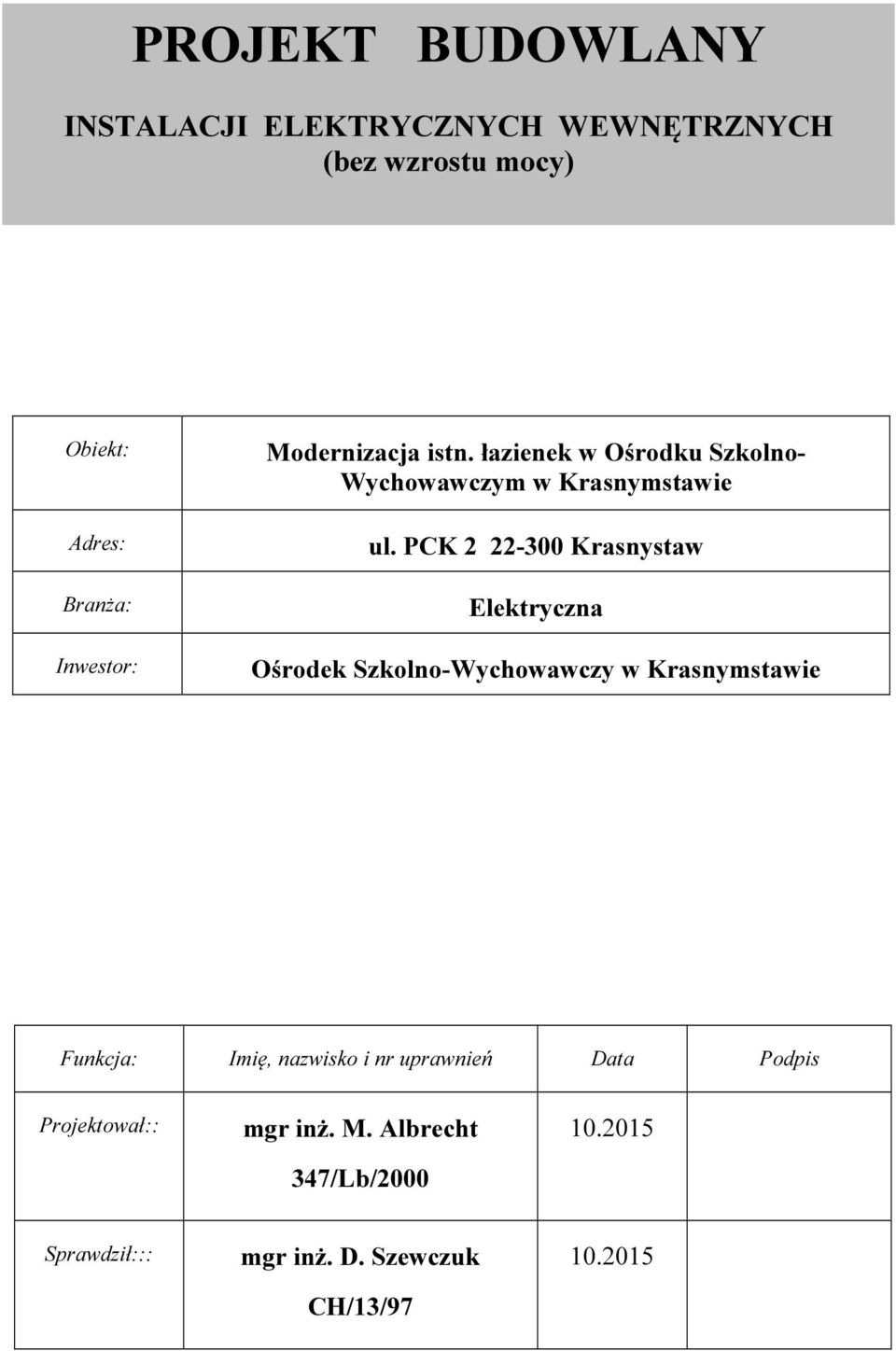

1 PROJEKT BUDOWLANY INSTALACJI ELEKTRYCZNYCH WEWNĘTRZNYCH (bez wzrostu mocy) Obiekt: Adres: Branża: Inwestor: Modernizacja istn. łazienek w Ośrodku Szkolno- Wychowawczym w Krasnymstawie ul. PCK Krasnystaw Elektryczna Ośrodek Szkolno-Wychowawczy w Krasnymstawie Funkcja: Imię, nazwisko i nr uprawnień Data Podpis Projektował:: mgr inż. M. Albrecht 347/Lb/ Sprawdził::: mgr inż. D. Szewczuk CH/13/

PCK 2 22-300 Krasnystaw Elektryczna Ośrodek Szkolno-Wychowawczy w Krasnymstawie Funkcja: Imię, nazwisko i

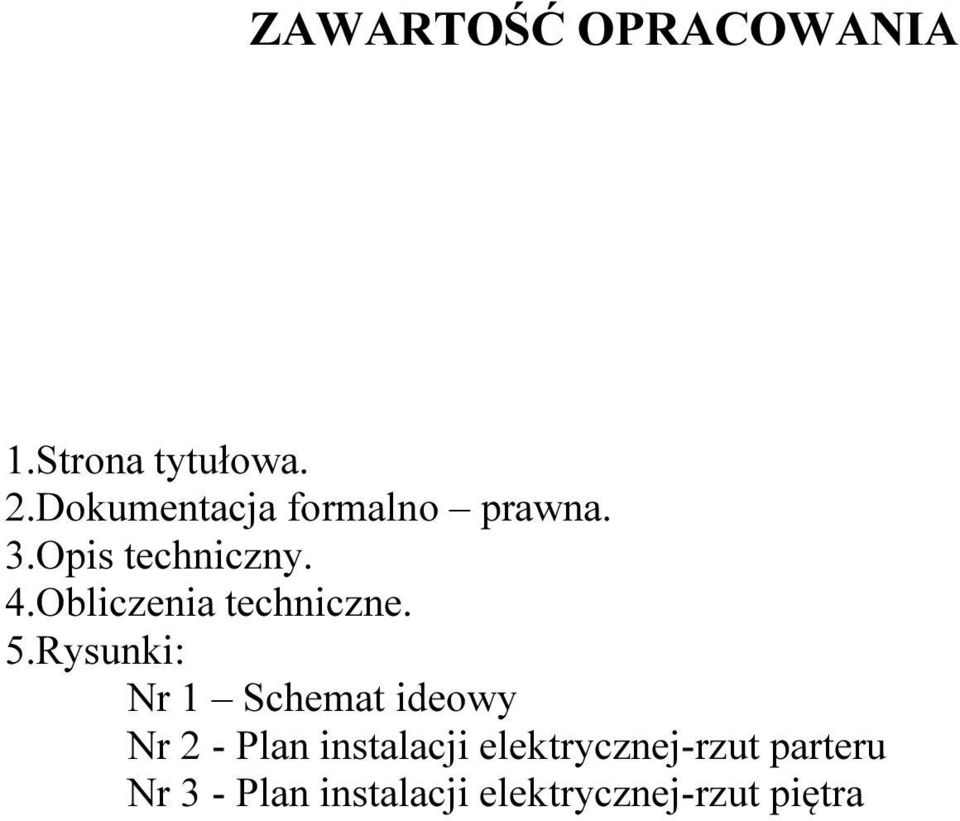

2 ZAWARTOŚĆ OPRACOWANIA 1.Strona tytułowa. 2.Dokumentacja formalno prawna. 3.Opis techniczny. 4.Obliczenia techniczne. 5.Rysunki: Nr 1 Schemat ideowy Nr 2 - Plan instalacji elektrycznej-rzut parteru Nr 3 - Plan instalacji elektrycznej-rzut piętra

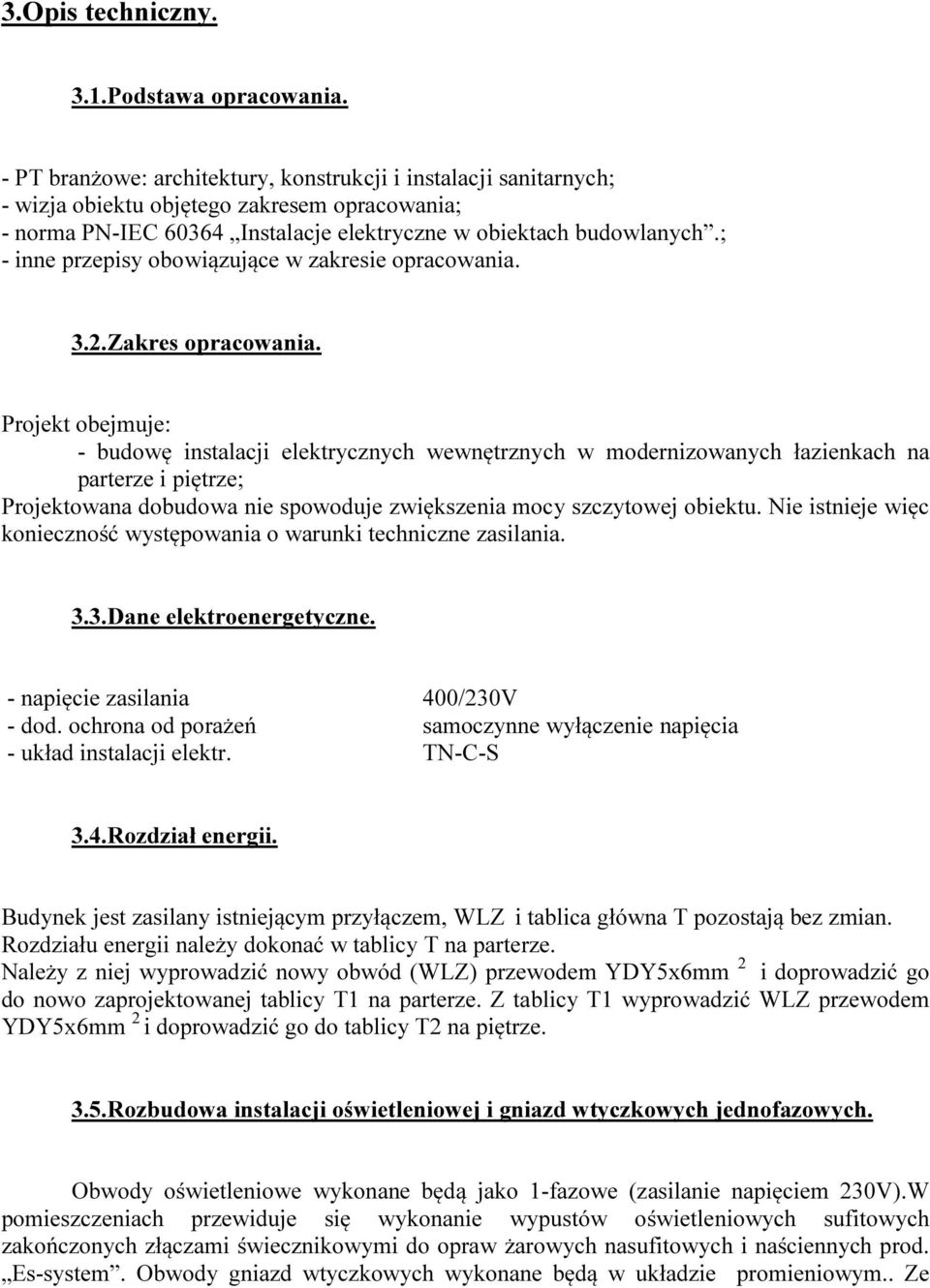

3 3.Opis techniczny. 3.1.Podstawa opracowania. - PT branżowe: architektury, konstrukcji i instalacji sanitarnych; - wizja obiektu objętego zakresem opracowania; - norma PN-IEC Instalacje elektryczne w obiektach budowlanych.; - inne przepisy obowiązujące w zakresie opracowania. 3.2.Zakres opracowania. Projekt obejmuje: - budowę instalacji elektrycznych wewnętrznych w modernizowanych łazienkach na parterze i piętrze; Projektowana dobudowa nie spowoduje zwiększenia mocy szczytowej obiektu. Nie istnieje więc konieczność występowania o warunki techniczne zasilania. 3.3.Dane elektroenergetyczne. - napięcie zasilania 400/230V - dod. ochrona od porażeń samoczynne wyłączenie napięcia - układ instalacji elektr. TN-C-S 3.4.Rozdział energii. Budynek jest zasilany istniejącym przyłączem, WLZ i tablica główna T pozostają bez zmian. Rozdziału energii należy dokonać w tablicy T na parterze. Należy z niej wyprowadzić nowy obwód (WLZ) przewodem YDY5x6mm 2 i doprowadzić go do nowo zaprojektowanej tablicy T1 na parterze. Z tablicy T1 wyprowadzić WLZ przewodem YDY5x6mm 2 i doprowadzić go do tablicy T2 na piętrze. 3.5.Rozbudowa instalacji oświetleniowej i gniazd wtyczkowych jednofazowych. Obwody oświetleniowe wykonane będą jako 1-fazowe (zasilanie napięciem 230V).W pomieszczeniach przewiduje się wykonanie wypustów oświetleniowych sufitowych zakończonych złączami świecznikowymi do opraw żarowych nasufitowych i naściennych prod. Es-system. Obwody gniazd wtyczkowych wykonane będą w układzie promieniowym.. Ze

; - inne przepisy obowiązujące w zakresie opracowania. 3.2.Zakres opracowania.

4 względu na zastosowane wyłączniki ochronne różnicowo-prądowe wszystkie obwody wykonane będą jako trójżyłowe, a gniazdka wyposażone w styk ochronny. W WC-tach zastosować wentylatorki załączane łącznikiem oświetlenia. W łazienkach dla niepełnosprawnych załączanie wentylatorków wyciągowych wykonać za pomocą czujników obecności typu SPHINKS /2 montowanych w suficie podwieszanym prod. Theben. 3.6.Wykonanie instalacji. Projektuje się instalację wtynkową. Stosować osprzęt i puszki odgałęźne podtynkowe Łączniki instalować na wysokości 1m od podłogi, gniazda wtyczkowe na wysokości 1m. Zastosować łączniki o klawiszach nie mniejszych niż 5x5cm. Do wykonania instalacji zastosować przewody YDYp 3x1.5(2.5)mm 2 z izolacją na napięcie min.750v. Przewody układać w tynku. Do wykonania WLZ-tu zasilającego tablicę T1 i T2 zastosować przewód YDY5x6mm 2 z izolacją na napięcie min 750V. 3.7.Tablica T1 i T2. Jako tablice T1 i T2 zastosować obudowy wtynkowe typu RWN-1x12 do zabudowy szeregowej prod. Legrand i zainstalować je zgodnie z rys. nr 2 i Ochrona od porażeń. Zgodnie z istniejącym w zasilanej sieci elektroenergetycznej systemem TN,jako dodatkową ochronę od porażeń jest zastosowane szybkie wyłączenie napięcia. Urządzeniami wyłączającymi są: - wyłączniki P312 w tablicy T1 i T2; - wkładki topikowe w tablicy T; 3.10.Uwagi końcowe. 1.Wszystkie roboty wykonać zgodnie z obowiązującymi przepisami. 2.Wykonać pomiary skuteczności ochrony od porażeń. 3.Wszystkie zastosowane materiały muszą posiadać wymagane certyfikaty lub atesty w zależności od wymaganych przepisów. Opracował:

W łazienkach dla niepełnosprawnych załączanie wentylatorków wyciągowych wykonać za pomocą czujników obecności typu SPHINKS 104-360/2 montowanych w suficie podwieszanym prod. Theben. 3.6.Wykonanie instalacji.

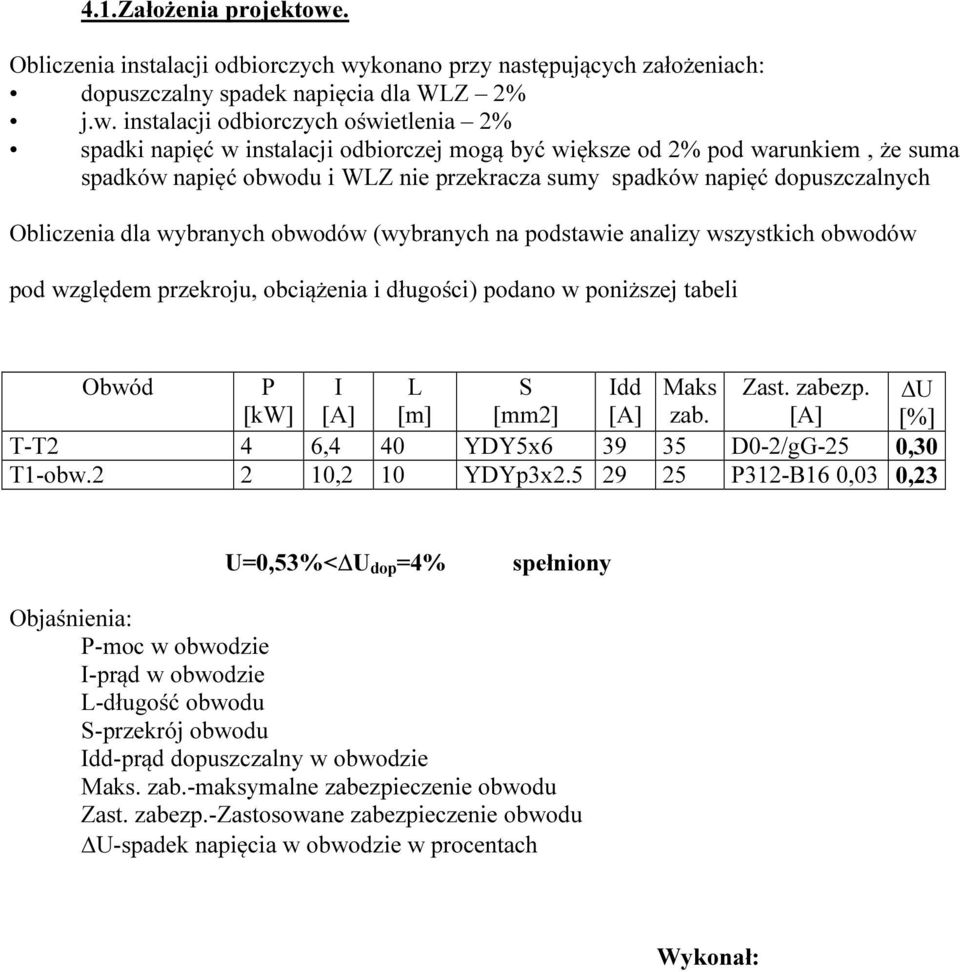

5 4.1.Założenia projektowe. Obliczenia instalacji odbiorczych wykonano przy następujących założeniach: dopuszczalny spadek napięcia dla WLZ 2% j.w. instalacji odbiorczych oświetlenia 2% spadki napięć w instalacji odbiorczej mogą być większe od 2% pod warunkiem, że suma spadków napięć obwodu i WLZ nie przekracza sumy spadków napięć dopuszczalnych Obliczenia dla wybranych obwodów (wybranych na podstawie analizy wszystkich obwodów pod względem przekroju, obciążenia i długości) podano w poniższej tabeli Obwód P [kw] I [A] L [m] S [mm2] Idd [A] Maks zab. Zast. zabezp. [A] U [%] T-T2 4 6,4 40 YDY5x D0-2/gG-25 0,30 T1-obw ,2 10 YDYp3x P312-B16 0,03 0,23 U=0,53%< U dop =4% spełniony Objaśnienia: P-moc w obwodzie I-prąd w obwodzie L-długość obwodu S-przekrój obwodu Idd-prąd dopuszczalny w obwodzie Maks. zab.-maksymalne zabezpieczenie obwodu Zast. zabezp.-zastosowane zabezpieczenie obwodu U-spadek napięcia w obwodzie w procentach Wykonał:

konano przy następujących założeniach: dopuszczalny spadek napięcia dla WLZ 2% j.w.

6 5.Wykaz opraw oświetleniowych. A oprawa żarowa skośna K-037 Es System lampa żarowa z gwintem E-27 1x60W B oprawa żarowa prosta S-018 Es System lampa żarowa z gwintem E-27 1x60W Opracował:
