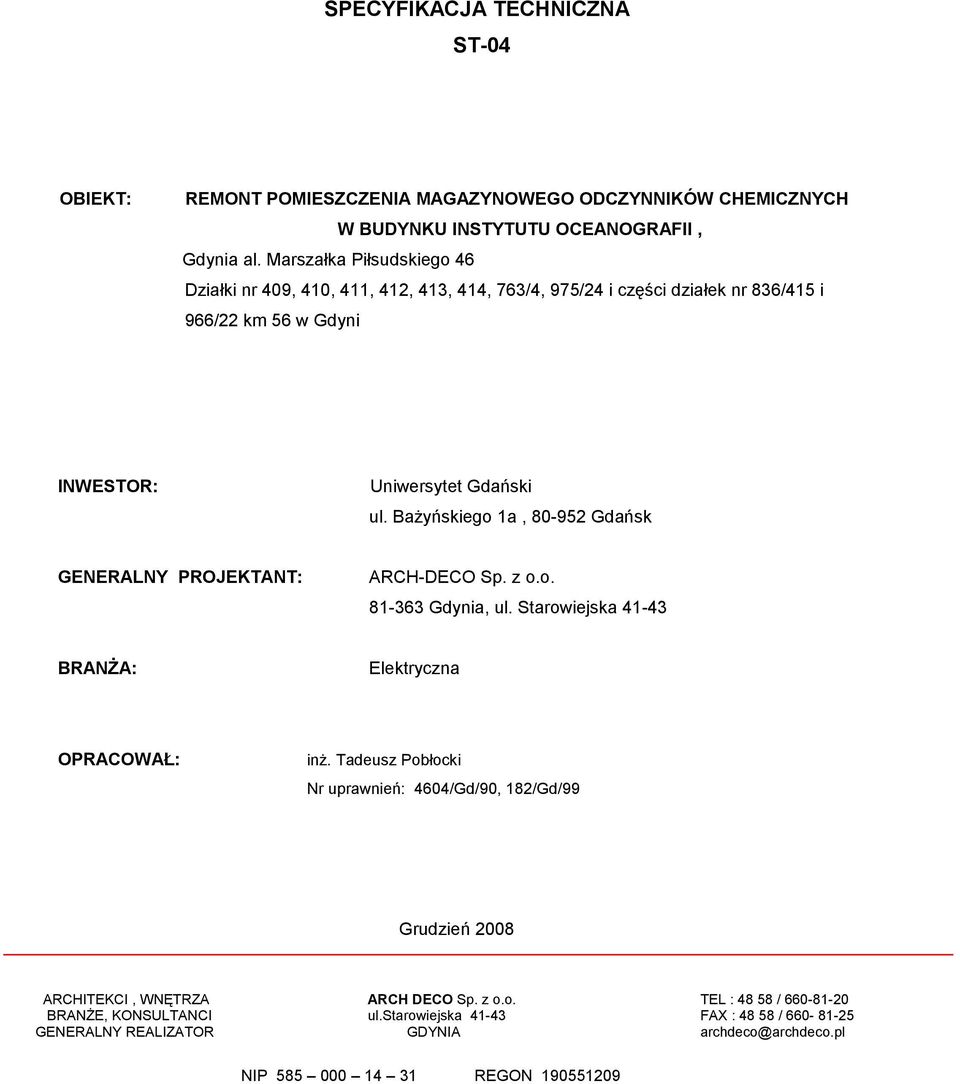

1 SPECYFIKACJA TECHNICZNA ST-04 OBIEKT: REMONT POMIESZCZENIA MAGAZYNOWEGO ODCZYNNIKÓW CHEMICZNYCH W BUDYNKU INSTYTUTU OCEANOGRAFII, Gdynia al. Marszałka Piłsudskiego 46 Działki nr 409, 410, 411, 412, 413, 414, 763/4, 975/24 i części działek nr 836/415 i 966/22 km 56 w Gdyni INWESTOR: Uniwersytet Gdański ul. Bażyńskiego 1a, Gdańsk GENERALNY PROJEKTANT: ARCH-DECO Sp. z o.o Gdynia, ul. Starowiejska BRANŻA: Elektryczna OPRACOWAŁ: inż. Tadeusz Pobłocki Nr uprawnień: 4604/Gd/90, 182/Gd/99 Grudzień 2008 ARCHITEKCI, WNĘTRZA BRANŻE, KONSULTANCI GENERALNY REALIZATOR ARCH DECO Sp. z o.o. ul.starowiejska GDYNIA TEL : / FAX : / archdeco@archdeco.pl NIP REGON

Bażyńskiego 1a, 80-952 Gdańsk GENERALNY PROJEKTANT: ARCH-DECO Sp. z o.o. 81-363 Gdynia, ul. Starowiejska 41-43 BRANŻA: Elektryczna OPRACOWAŁ: inż.

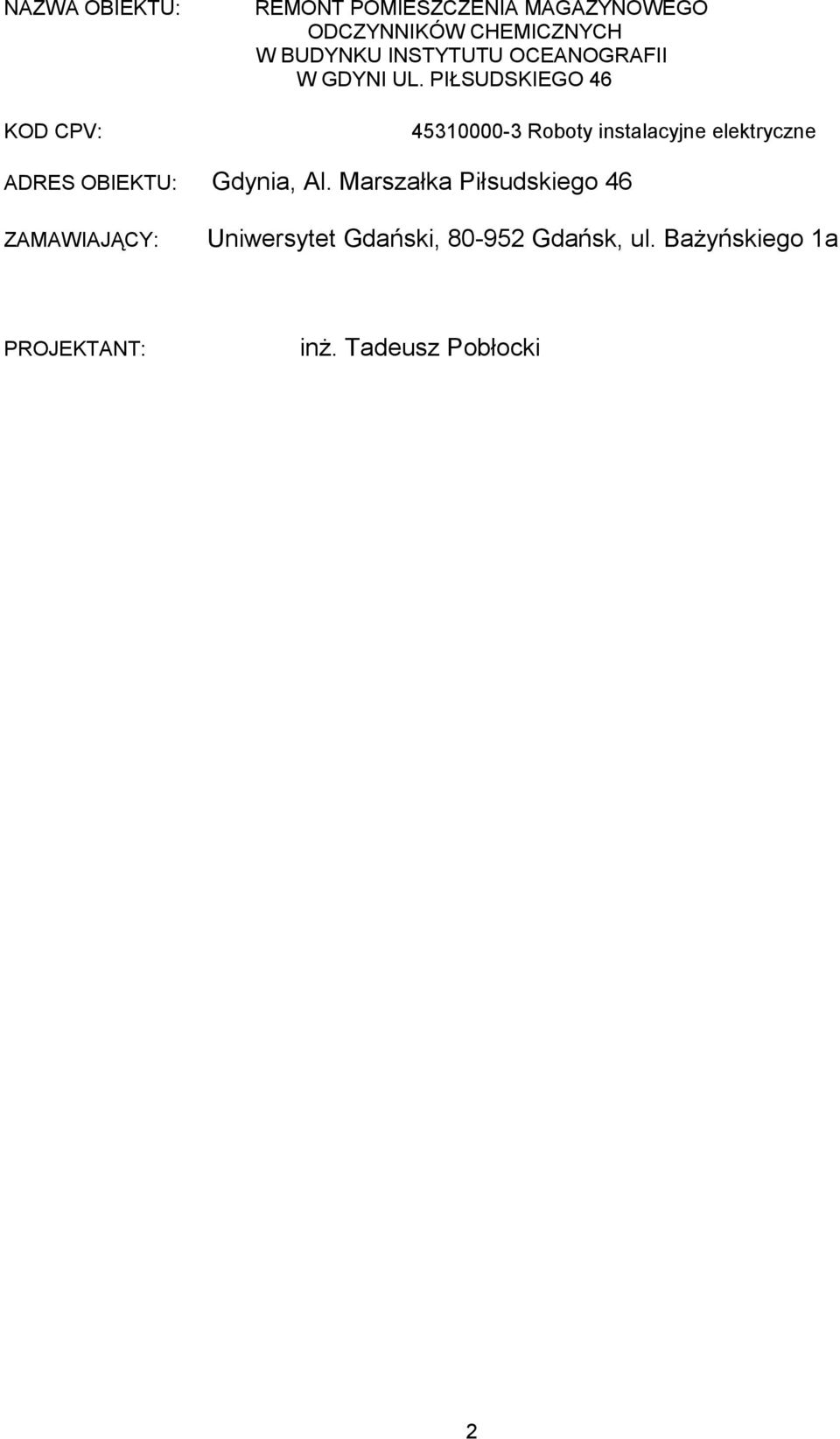

2 NAZWA OBIEKTU: KOD CPV: REMONT POMIESZCZENIA MAGAZYNOWEGO ODCZYNNIKÓW CHEMICZNYCH W BUDYNKU INSTYTUTU OCEANOGRAFII W GDYNI UL. PIŁSUDSKIEGO Roboty instalacyjne elektryczne ADRES OBIEKTU: Gdynia, Al. Marszałka Piłsudskiego 46 ZAMAWIAJĄCY: Uniwersytet Gdański, Gdańsk, ul. Bażyńskiego 1a PROJEKTANT: inż. Tadeusz Pobłocki 2

PIŁSUDSKIEGO 46 45310000-3 Roboty instalacyjne elektryczne ADRES OBIEKTU: Gdynia, Al.

3 ZAWARTOŚĆ OPRACOWANIA CZĘŚĆ OPISOWA DO PROJEKTU ELEKTRYCZNEGO WYKONAWCZEGO 1. Przedmiot i podstawa opracowania Specyfikacji Technicznej Przedmiotem niniejszego opracowania jest wykonanie projektu wykonawczego instalacji elektrycznych adaptacji pomieszczeń na magazyn prób formalinowych i magazyn odczynników w budynku Oceanografii Uniwersytetu Gdańskiego w Gdyni. Podstawą do opracowania niniejszego projektu są: - Projekt wykonawczy architektoniczny - Projekty wykonawcze branż wentylacji i klimatyzacji - Opracowanie: Analiza zagrożenia wybuchem dla pomieszczenia magazynowego odczynników chemicznych w budynku Oceanografii i Geografii w Gdyni. - Aktualnie obowiązujących norm i przepisów a w szczególności: Warunków zasilania (Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia 14 grudnia 1994r. Dz. U. nr 10 z ) Ochrony przeciwporażeniowej i przeciwpożarowej (PN 91/E-05009/41,43,482) Ochrony przeciwprzepięciowej (PN 93/E-05009/443) Uziemień ochronnych, roboczych i połączeń wyrównawczych (PN 93/E-05009/54,707) Zastosowanie osprzętu i sposobów okablowania PN 93/E-05009/51,53,537) Pomiarów powykonawczych (PN 93/E-05009/61) Urządzenia elektryczne w przestrzeniach zagrożonych wybuchem (PN-EN ) 2. Zakres robót elektrycznych W ramach opracowania uwzględnia się: 2.1 demontaż istniejącej instalacji elektrycznej 2.2 wykonanie nowej instalacji elektrycznej: wykonanie rozdzielnicy RMP wlz zasilania RMP instalacje siłowe zasilania urządzeń wentylacyjnych instalacje sterowania wentylacją instalacje pomiaru stężeń związków organicznych instalacje połączeń wyrównawczych instalacje oświetlenia pomieszczeń 3. Charakter pomieszczeń magazynu odczynników W pomieszczeniu zdefiniowano stręfę zagrożenia wybuchem Z2. Urządzenia pracujące w strefie powinny posiadać znak CE oraz Eex II 1 G T2. 3

formalinowych i magazyn odczynników w budynku Oceanografii Uniwersytetu Gdańskiego w Gdyni.

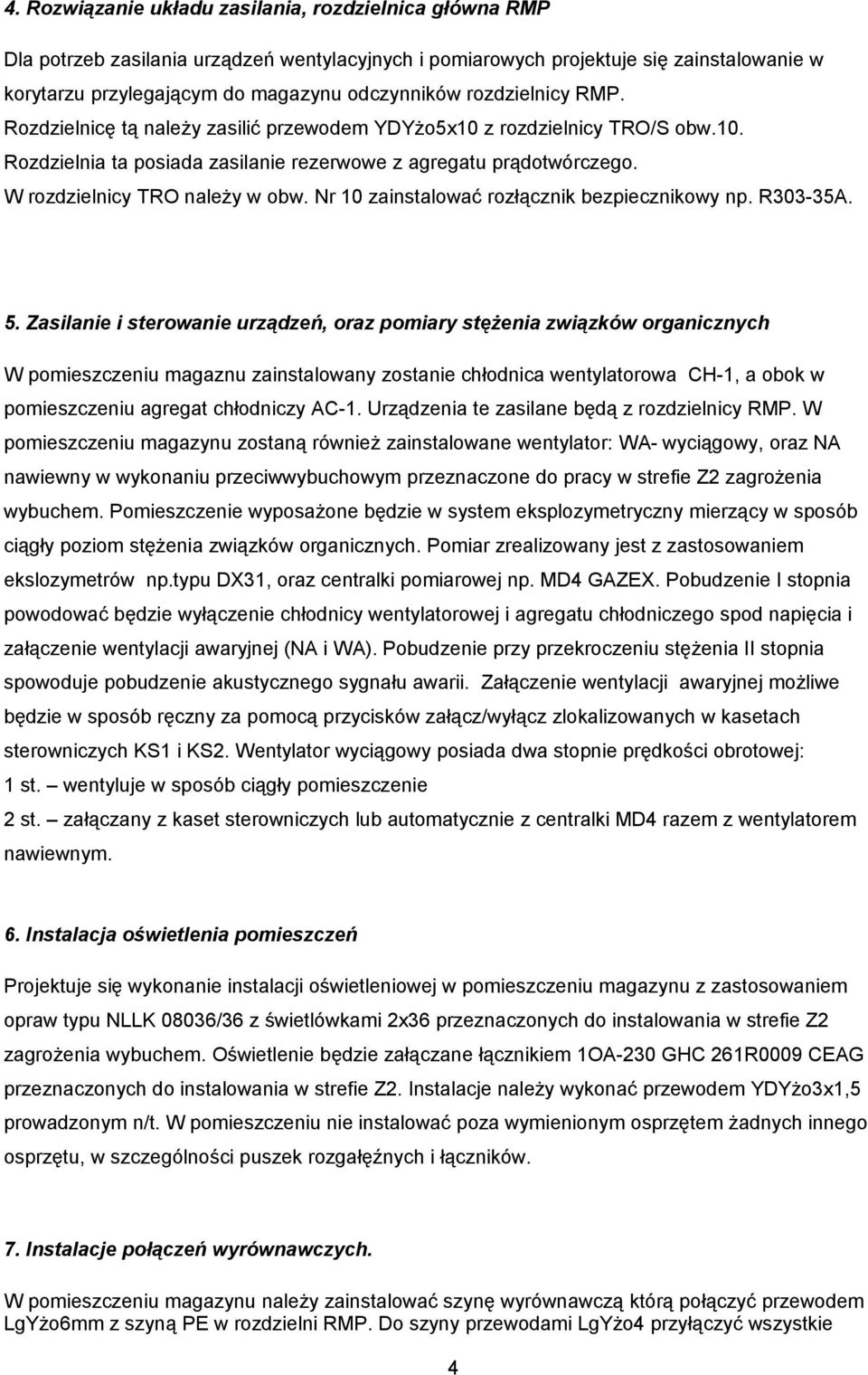

4 4. Rozwiązanie układu zasilania, rozdzielnica główna RMP Dla potrzeb zasilania urządzeń wentylacyjnych i pomiarowych projektuje się zainstalowanie w korytarzu przylegającym do magazynu odczynników rozdzielnicy RMP. Rozdzielnicę tą należy zasilić przewodem YDYżo5x10 z rozdzielnicy TRO/S obw.10. Rozdzielnia ta posiada zasilanie rezerwowe z agregatu prądotwórczego. W rozdzielnicy TRO należy w obw. Nr 10 zainstalować rozłącznik bezpiecznikowy np. R303-35A. 5. Zasilanie i sterowanie urządzeń, oraz pomiary stężenia związków organicznych W pomieszczeniu magaznu zainstalowany zostanie chłodnica wentylatorowa CH-1, a obok w pomieszczeniu agregat chłodniczy AC-1. Urządzenia te zasilane będą z rozdzielnicy RMP. W pomieszczeniu magazynu zostaną również zainstalowane wentylator: WA- wyciągowy, oraz NA nawiewny w wykonaniu przeciwwybuchowym przeznaczone do pracy w strefie Z2 zagrożenia wybuchem. Pomieszczenie wyposażone będzie w system eksplozymetryczny mierzący w sposób ciągły poziom stężenia związków organicznych. Pomiar zrealizowany jest z zastosowaniem ekslozymetrów np.typu DX31, oraz centralki pomiarowej np. MD4 GAZEX. Pobudzenie I stopnia powodować będzie wyłączenie chłodnicy wentylatorowej i agregatu chłodniczego spod napięcia i załączenie wentylacji awaryjnej (NA i WA). Pobudzenie przy przekroczeniu stężenia II stopnia spowoduje pobudzenie akustycznego sygnału awarii. Załączenie wentylacji awaryjnej możliwe będzie w sposób ręczny za pomocą przycisków załącz/wyłącz zlokalizowanych w kasetach sterowniczych KS1 i KS2. Wentylator wyciągowy posiada dwa stopnie prędkości obrotowej: 1 st. wentyluje w sposób ciągły pomieszczenie 2 st. załączany z kaset sterowniczych lub automatycznie z centralki MD4 razem z wentylatorem nawiewnym. 6. Instalacja oświetlenia pomieszczeń Projektuje się wykonanie instalacji oświetleniowej w pomieszczeniu magazynu z zastosowaniem opraw typu NLLK 08036/36 z świetlówkami 2x36 przeznaczonych do instalowania w strefie Z2 zagrożenia wybuchem. Oświetlenie będzie załączane łącznikiem 1OA-230 GHC 261R0009 CEAG przeznaczonych do instalowania w strefie Z2. Instalacje należy wykonać przewodem YDYżo3x1,5 prowadzonym n/t. W pomieszczeniu nie instalować poza wymienionym osprzętem żadnych innego osprzętu, w szczególności puszek rozgałęźnych i łączników. 7. Instalacje połączeń wyrównawczych. W pomieszczeniu magazynu należy zainstalować szynę wyrównawczą którą połączyć przewodem LgYżo6mm z szyną PE w rozdzielni RMP. Do szyny przewodami LgYżo4 przyłączyć wszystkie 4

Nr 10 zainstalować rozłącznik bezpiecznikowy np. R303-35A. 5.

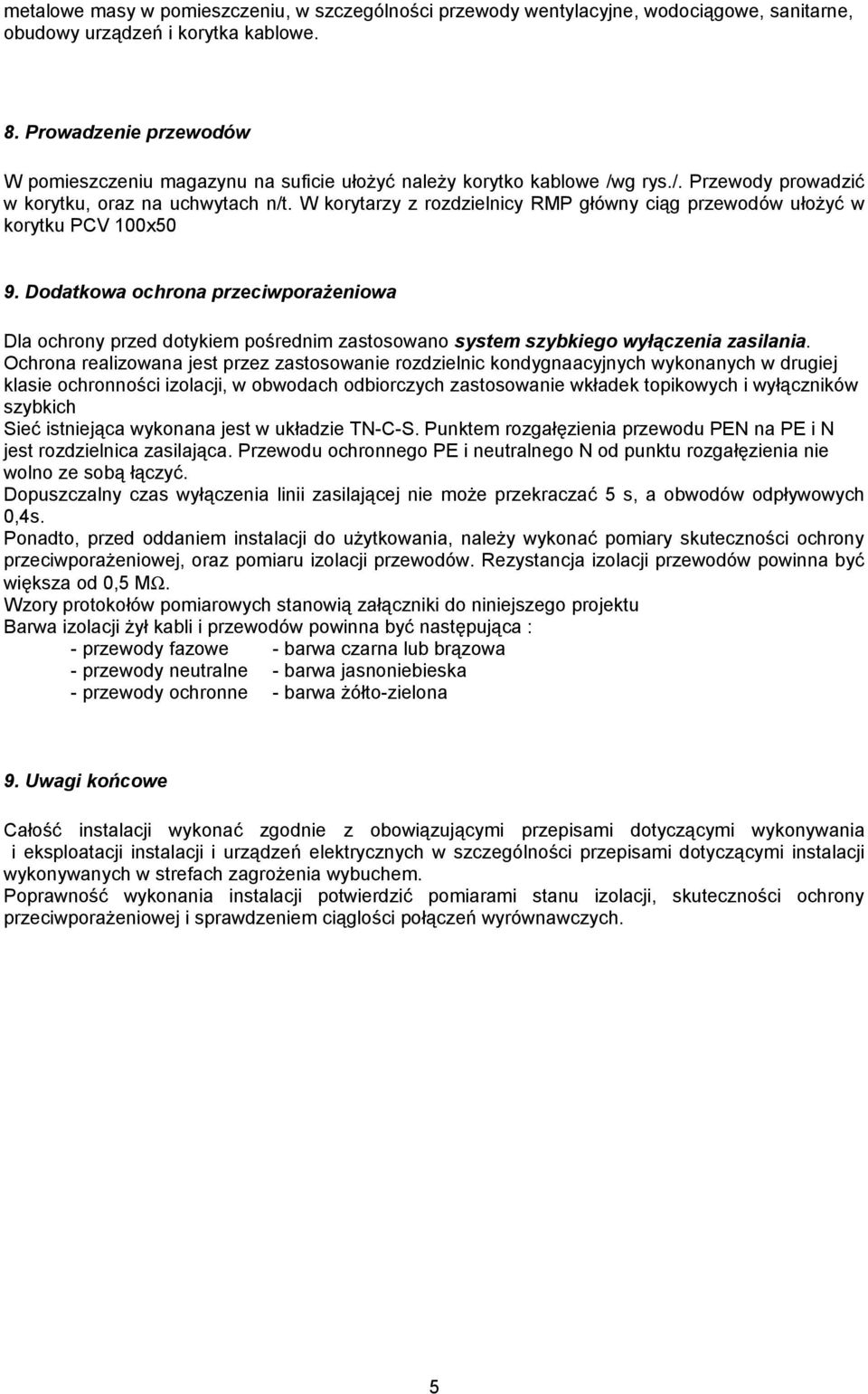

5 metalowe masy w pomieszczeniu, w szczególności przewody wentylacyjne, wodociągowe, sanitarne, obudowy urządzeń i korytka kablowe. 8. Prowadzenie przewodów W pomieszczeniu magazynu na suficie ułożyć należy korytko kablowe /wg rys./. Przewody prowadzić w korytku, oraz na uchwytach n/t. W korytarzy z rozdzielnicy RMP główny ciąg przewodów ułożyć w korytku PCV 100x50 9. Dodatkowa ochrona przeciwporażeniowa Dla ochrony przed dotykiem pośrednim zastosowano system szybkiego wyłączenia zasilania. Ochrona realizowana jest przez zastosowanie rozdzielnic kondygnaacyjnych wykonanych w drugiej klasie ochronności izolacji, w obwodach odbiorczych zastosowanie wkładek topikowych i wyłączników szybkich Sieć istniejąca wykonana jest w układzie TN-C-S. Punktem rozgałęzienia przewodu PEN na PE i N jest rozdzielnica zasilająca. Przewodu ochronnego PE i neutralnego N od punktu rozgałęzienia nie wolno ze sobą łączyć. Dopuszczalny czas wyłączenia linii zasilającej nie może przekraczać 5 s, a obwodów odpływowych 0,4s. Ponadto, przed oddaniem instalacji do użytkowania, należy wykonać pomiary skuteczności ochrony przeciwporażeniowej, oraz pomiaru izolacji przewodów. Rezystancja izolacji przewodów powinna być większa od 0,5 MΩ. Wzory protokołów pomiarowych stanowią załączniki do niniejszego projektu Barwa izolacji żył kabli i przewodów powinna być następująca : - przewody fazowe - barwa czarna lub brązowa - przewody neutralne - barwa jasnoniebieska - przewody ochronne - barwa żółto-zielona 9. Uwagi końcowe Całość instalacji wykonać zgodnie z obowiązującymi przepisami dotyczącymi wykonywania i eksploatacji instalacji i urządzeń elektrycznych w szczególności przepisami dotyczącymi instalacji wykonywanych w strefach zagrożenia wybuchem. Poprawność wykonania instalacji potwierdzić pomiarami stanu izolacji, skuteczności ochrony przeciwporażeniowej i sprawdzeniem ciąglości połączeń wyrównawczych. 5

W korytarzy z rozdzielnicy RMP główny ciąg przewodów ułożyć w korytku PCV 100x50 9.
