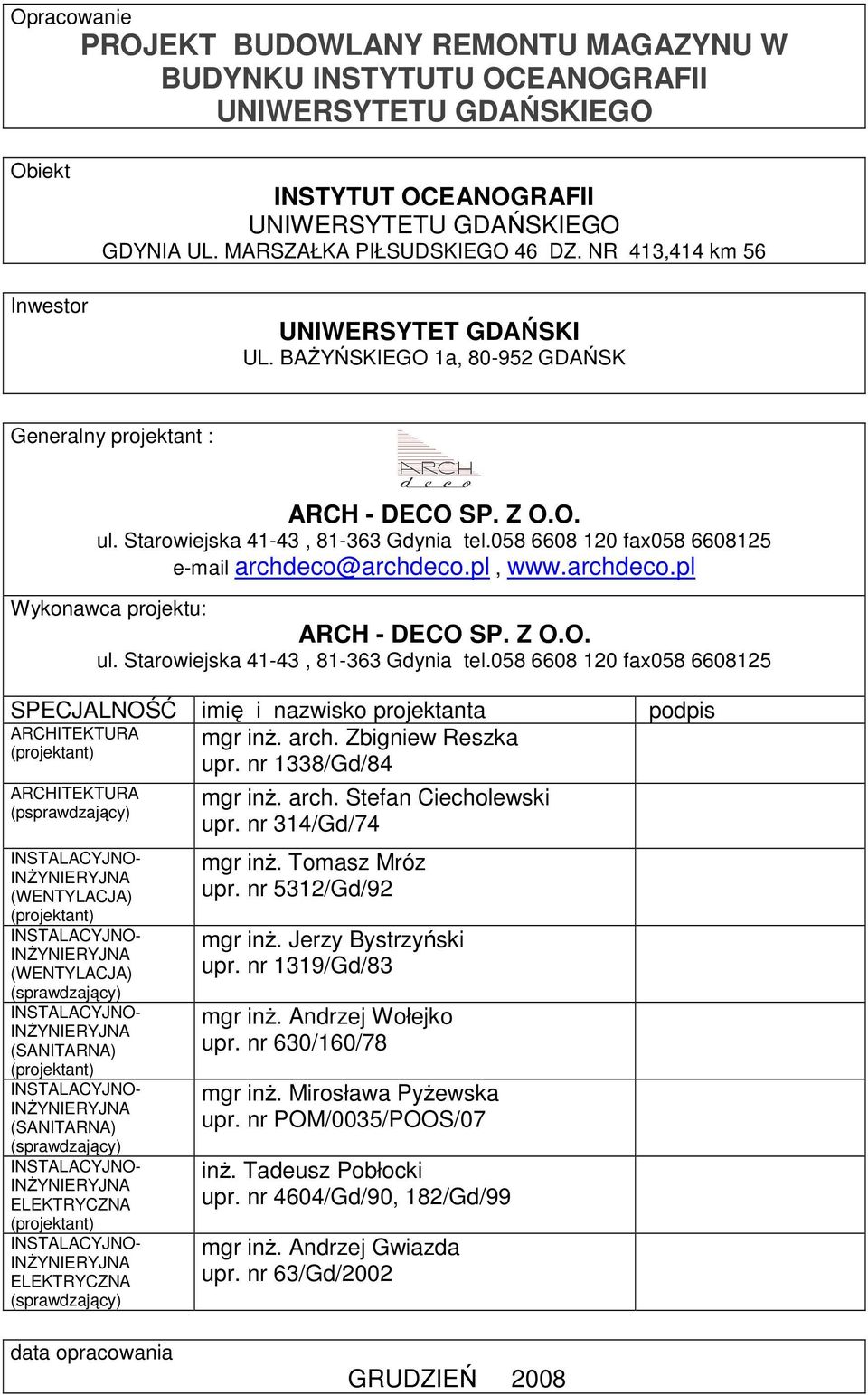

1 Opracowanie PROJEKT BUDOWLANY REMONTU MAGAZYNU W BUDYNKU INSTYTUTU OCEANOGRAFII UNIWERSYTETU GDAŃSKIEGO Obiekt Inwestor INSTYTUT OCEANOGRAFII UNIWERSYTETU GDAŃSKIEGO GDYNIA UL. MARSZAŁKA PIŁSUDSKIEGO 46 DZ. NR 413,414 km 56 UNIWERSYTET GDAŃSKI UL. BAśYŃSKIEGO 1a, GDAŃSK Generalny projektant : ARCH - DECO SP. Z O.O. ul. Starowiejska 41-43, Gdynia tel fax archdeco@archdeco.pl, Wykonawca projektu: ARCH - DECO SP. Z O.O. ul. Starowiejska 41-43, Gdynia tel fax SPECJALNOŚĆ imię i nazwisko projektanta podpis ARCHITEKTURA mgr inŝ. arch. Zbigniew Reszka upr. nr 1338/Gd/84 ARCHITEKTURA (psprawdzający) (WENTYLACJA) (WENTYLACJA) (sprawdzający) (SANITARNA) (SANITARNA) (sprawdzający) ELEKTRYCZNA ELEKTRYCZNA (sprawdzający) mgr inŝ. arch. Stefan Ciecholewski upr. nr 314/Gd/74 mgr inŝ. Tomasz Mróz upr. nr 5312/Gd/92 mgr inŝ. Jerzy Bystrzyński upr. nr 1319/Gd/83 mgr inŝ. Andrzej Wołejko upr. nr 630/160/78 mgr inŝ. Mirosława PyŜewska upr. nr POM/0035/POOS/07 inŝ. Tadeusz Pobłocki upr. nr 4604/Gd/90, 182/Gd/99 mgr inŝ. Andrzej Gwiazda upr. nr 63/Gd/2002 data opracowania GRUDZIEŃ 2008

058 6608 120 fax058 6608125 e-mail archdeco@archdeco.pl, www.archdeco.pl Wykonawca projektu: ARCH - DECO SP. Z O.O. ul. Starowiejska 41-43, 81-363 Gdynia tel.

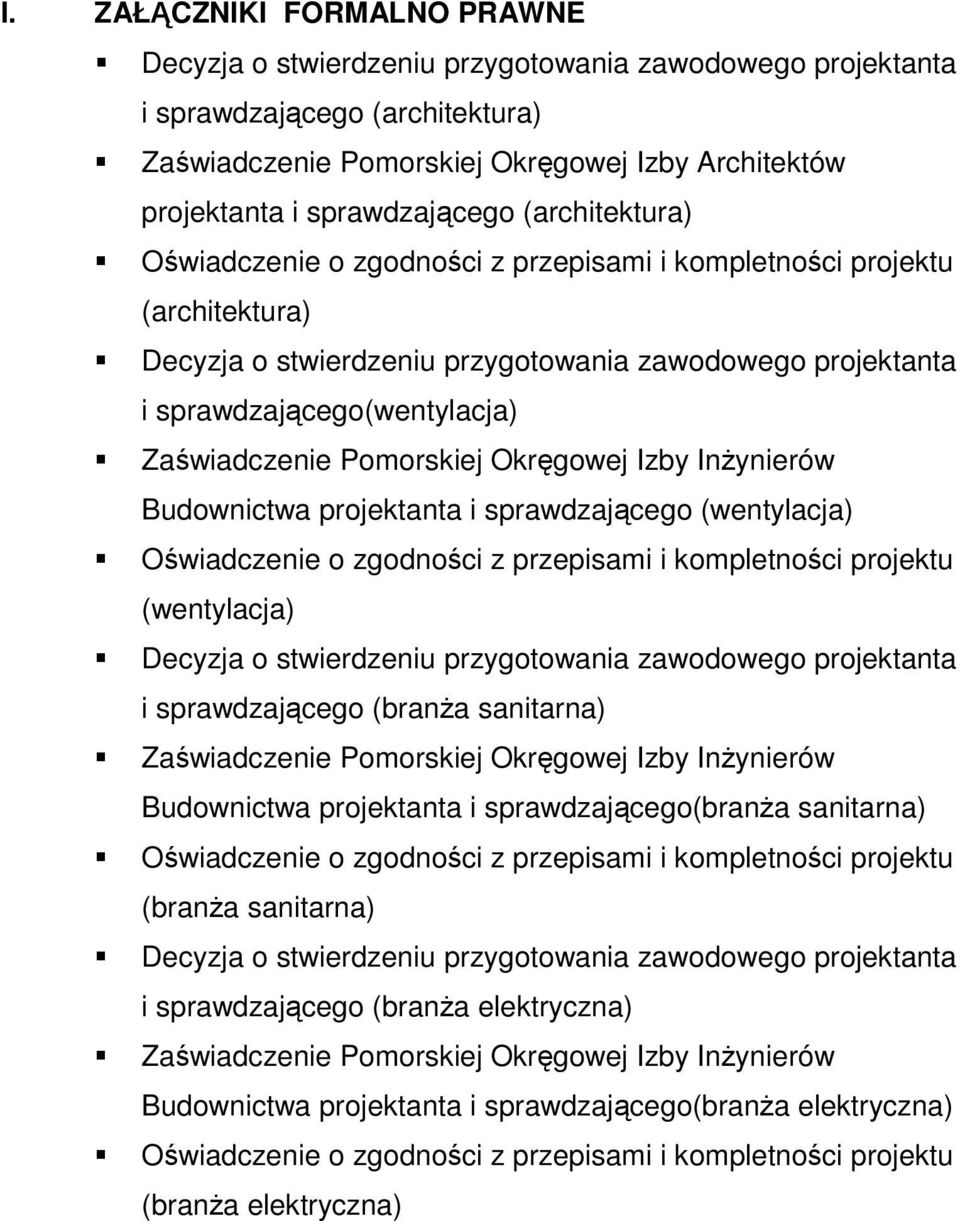

2 I. ZAŁĄCZNIKI FORMALNO PRAWNE i sprawdzającego (architektura) Zaświadczenie Pomorskiej Okręgowej Izby Architektów projektanta i sprawdzającego (architektura) (architektura) i sprawdzającego(wentylacja) Zaświadczenie Pomorskiej Okręgowej Izby InŜynierów Budownictwa projektanta i sprawdzającego (wentylacja) (wentylacja) i sprawdzającego (branŝa sanitarna) Zaświadczenie Pomorskiej Okręgowej Izby InŜynierów Budownictwa projektanta i sprawdzającego(branŝa sanitarna) (branŝa sanitarna) i sprawdzającego (branŝa elektryczna) Zaświadczenie Pomorskiej Okręgowej Izby InŜynierów Budownictwa projektanta i sprawdzającego(branŝa elektryczna) (branŝa elektryczna)

sprawdzającego (branŝa sanitarna) Zaświadczenie Pomorskiej Okręgowej Izby InŜynierów Budownictwa projektanta i sprawdzającego(branŝa sanitarna) (branŝa sanitarna)

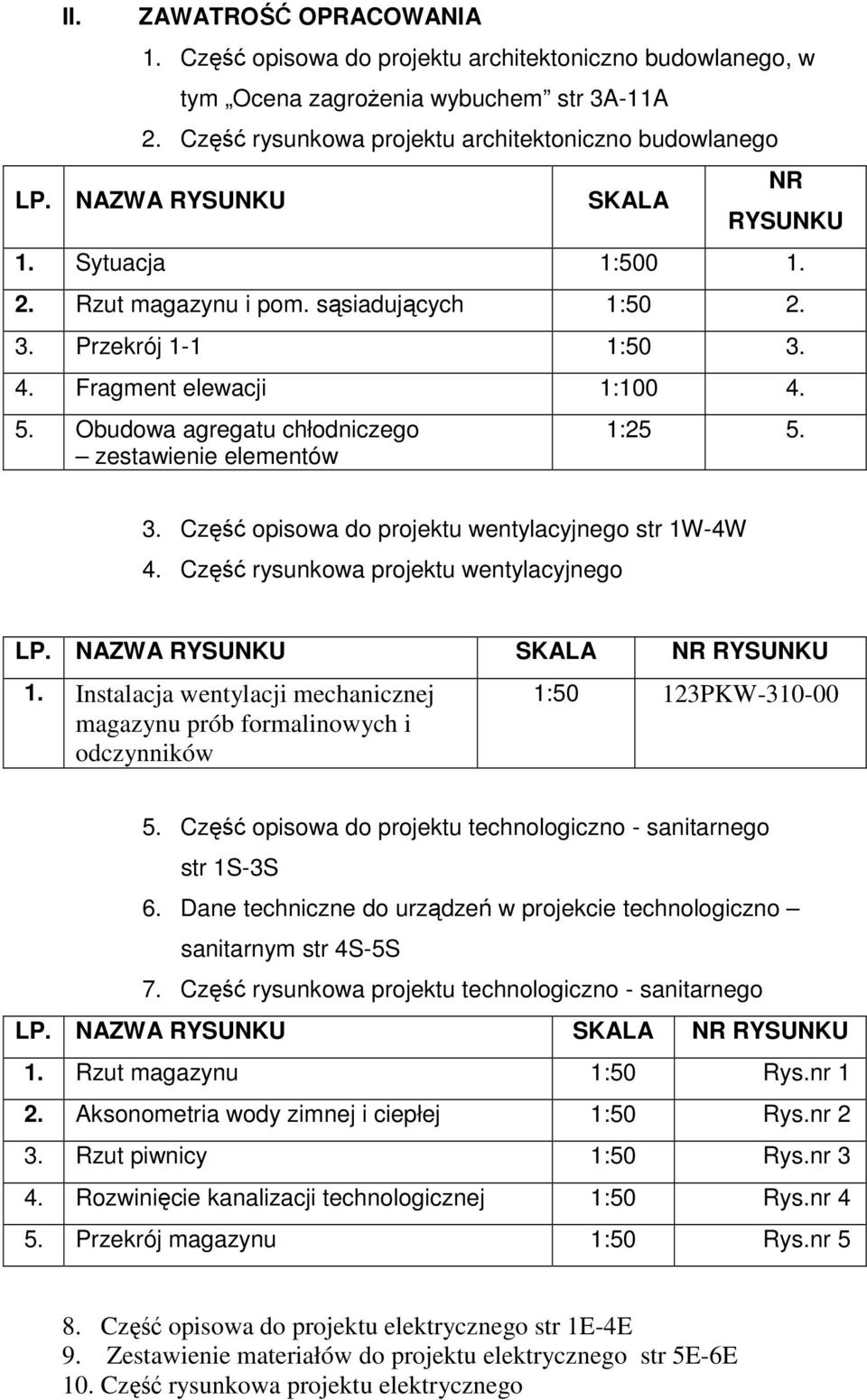

3 II. ZAWATROŚĆ OPRACOWANIA 1. Część opisowa do projektu architektoniczno budowlanego, w tym Ocena zagroŝenia wybuchem str 3A-11A 2. Część rysunkowa projektu architektoniczno budowlanego LP. NAZWA RYSUNKU SKALA NR RYSUNKU 1. Sytuacja 1: Rzut magazynu i pom. sąsiadujących 1: Przekrój 1-1 1: Fragment elewacji 1: Obudowa agregatu chłodniczego zestawienie elementów 1: Część opisowa do projektu wentylacyjnego str 1W-4W 4. Część rysunkowa projektu wentylacyjnego LP. NAZWA RYSUNKU SKALA NR RYSUNKU 1. Instalacja wentylacji mechanicznej magazynu prób formalinowych i odczynników 1:50 123PKW Część opisowa do projektu technologiczno - sanitarnego str 1S-3S 6. Dane techniczne do urządzeń w projekcie technologiczno sanitarnym str 4S-5S 7. Część rysunkowa projektu technologiczno - sanitarnego LP. NAZWA RYSUNKU SKALA NR RYSUNKU 1. Rzut magazynu 1:50 Rys.nr 1 2. Aksonometria wody zimnej i ciepłej 1:50 Rys.nr 2 3. Rzut piwnicy 1:50 Rys.nr 3 4. Rozwinięcie kanalizacji technologicznej 1:50 Rys.nr 4 5. Przekrój magazynu 1:50 Rys.nr 5 8. Część opisowa do projektu elektrycznego str 1E-4E 9. Zestawienie materiałów do projektu elektrycznego str 5E-6E 10. Część rysunkowa projektu elektrycznego

Obudowa agregatu chłodniczego zestawienie elementów 1:25 5. 3. Część opisowa do projektu wentylacyjnego str 1W-4W 4. Część rysunkowa projektu wentylacyjnego LP. NAZWA RYSUNKU SKALA NR RYSUNKU 1.

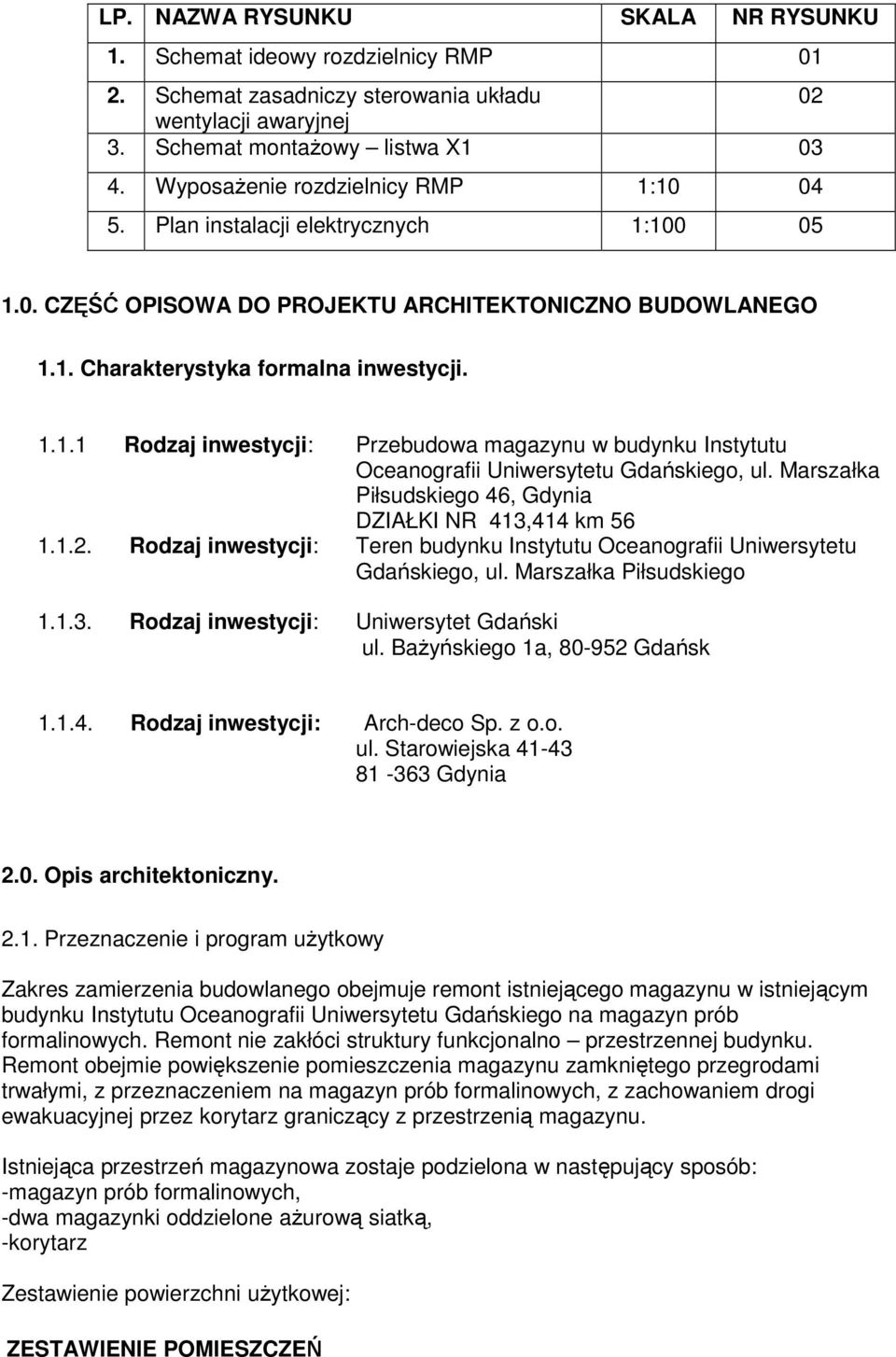

4 LP. NAZWA RYSUNKU SKALA NR RYSUNKU 1. Schemat ideowy rozdzielnicy RMP Schemat zasadniczy sterowania układu 02 wentylacji awaryjnej 3. Schemat montaŝowy listwa X WyposaŜenie rozdzielnicy RMP 1: Plan instalacji elektrycznych 1: CZĘŚĆ OPISOWA DO PROJEKTU ARCHITEKTONICZNO BUDOWLANEGO 1.1. Charakterystyka formalna inwestycji Rodzaj inwestycji: Przebudowa magazynu w budynku Instytutu Oceanografii Uniwersytetu Gdańskiego, ul. Marszałka Piłsudskiego 46, Gdynia DZIAŁKI NR 413,414 km Rodzaj inwestycji: Teren budynku Instytutu Oceanografii Uniwersytetu Gdańskiego, ul. Marszałka Piłsudskiego Rodzaj inwestycji: Uniwersytet Gdański ul. BaŜyńskiego 1a, Gdańsk Rodzaj inwestycji: Arch-deco Sp. z o.o. ul. Starowiejska Gdynia 2.0. Opis architektoniczny Przeznaczenie i program uŝytkowy Zakres zamierzenia budowlanego obejmuje remont istniejącego magazynu w istniejącym budynku Instytutu Oceanografii Uniwersytetu Gdańskiego na magazyn prób formalinowych. Remont nie zakłóci struktury funkcjonalno przestrzennej budynku. Remont obejmie powiększenie pomieszczenia magazynu zamkniętego przegrodami trwałymi, z przeznaczeniem na magazyn prób formalinowych, z zachowaniem drogi ewakuacyjnej przez korytarz graniczący z przestrzenią magazynu. Istniejąca przestrzeń magazynowa zostaje podzielona w następujący sposób: -magazyn prób formalinowych, -dwa magazynki oddzielone aŝurową siatką, -korytarz Zestawienie powierzchni uŝytkowej: ZESTAWIENIE POMIESZCZEŃ

Marszałka Piłsudskiego 46, Gdynia DZIAŁKI NR 413,414 km 56 1.1.2. Rodzaj inwestycji: Teren budynku Instytutu Oceanografii Uniwersytetu Gdańskiego, ul. Marszałka Piłsudskiego 1.1.3. Rodzaj inwestycji: Uniwersytet Gdański ul.

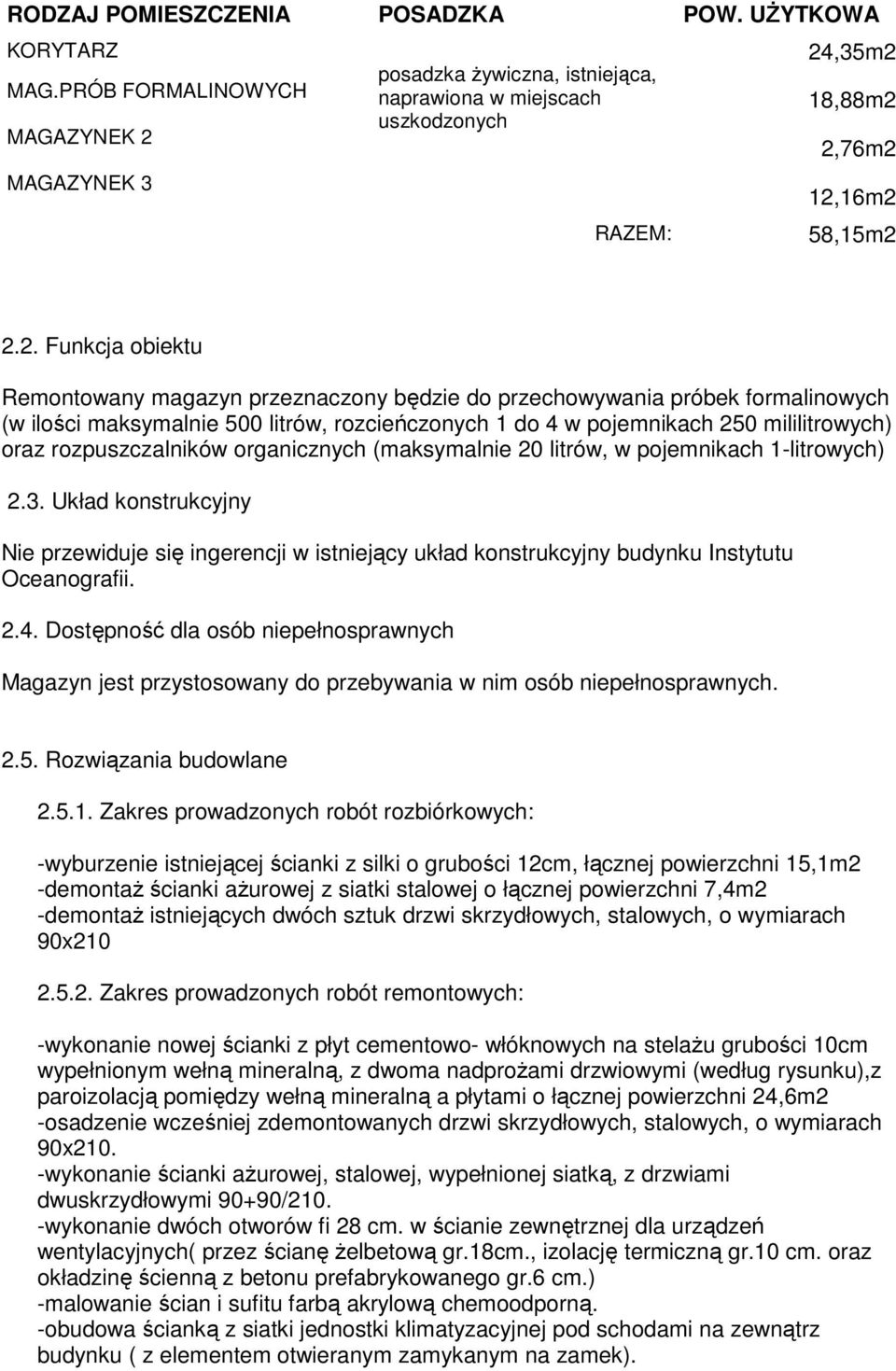

5 RODZAJ POMIESZCZENIA POSADZKA POW. UśYTKOWA KORYTARZ MAG.PRÓB FORMALINOWYCH MAGAZYNEK 2 MAGAZYNEK 3 posadzka Ŝywiczna, istniejąca, naprawiona w miejscach uszkodzonych 24,35m2 18,88m2 2,76m2 12,16m2 RAZEM: 58,15m Funkcja obiektu Remontowany magazyn przeznaczony będzie do przechowywania próbek formalinowych (w ilości maksymalnie 500 litrów, rozcieńczonych 1 do 4 w pojemnikach 250 mililitrowych) oraz rozpuszczalników organicznych (maksymalnie 20 litrów, w pojemnikach 1-litrowych) 2.3. Układ konstrukcyjny Nie przewiduje się ingerencji w istniejący układ konstrukcyjny budynku Instytutu Oceanografii Dostępność dla osób niepełnosprawnych Magazyn jest przystosowany do przebywania w nim osób niepełnosprawnych Rozwiązania budowlane Zakres prowadzonych robót rozbiórkowych: -wyburzenie istniejącej ścianki z silki o grubości 12cm, łącznej powierzchni 15,1m2 -demontaŝ ścianki aŝurowej z siatki stalowej o łącznej powierzchni 7,4m2 -demontaŝ istniejących dwóch sztuk drzwi skrzydłowych, stalowych, o wymiarach 90x Zakres prowadzonych robót remontowych: -wykonanie nowej ścianki z płyt cementowo- włóknowych na stelaŝu grubości 10cm wypełnionym wełną mineralną, z dwoma nadproŝami drzwiowymi (według rysunku),z paroizolacją pomiędzy wełną mineralną a płytami o łącznej powierzchni 24,6m2 -osadzenie wcześniej zdemontowanych drzwi skrzydłowych, stalowych, o wymiarach 90x210. -wykonanie ścianki aŝurowej, stalowej, wypełnionej siatką, z drzwiami dwuskrzydłowymi 90+90/210. -wykonanie dwóch otworów fi 28 cm. w ścianie zewnętrznej dla urządzeń wentylacyjnych( przez ścianę Ŝelbetową gr.18cm., izolację termiczną gr.10 cm. oraz okładzinę ścienną z betonu prefabrykowanego gr.6 cm.) -malowanie ścian i sufitu farbą akrylową chemoodporną. -obudowa ścianką z siatki jednostki klimatyzacyjnej pod schodami na zewnątrz budynku ( z elementem otwieranym zamykanym na zamek).

MAGAZYNEK 3 posadzka Ŝywiczna, istniejąca, naprawiona w miejscach uszkodzonych 24

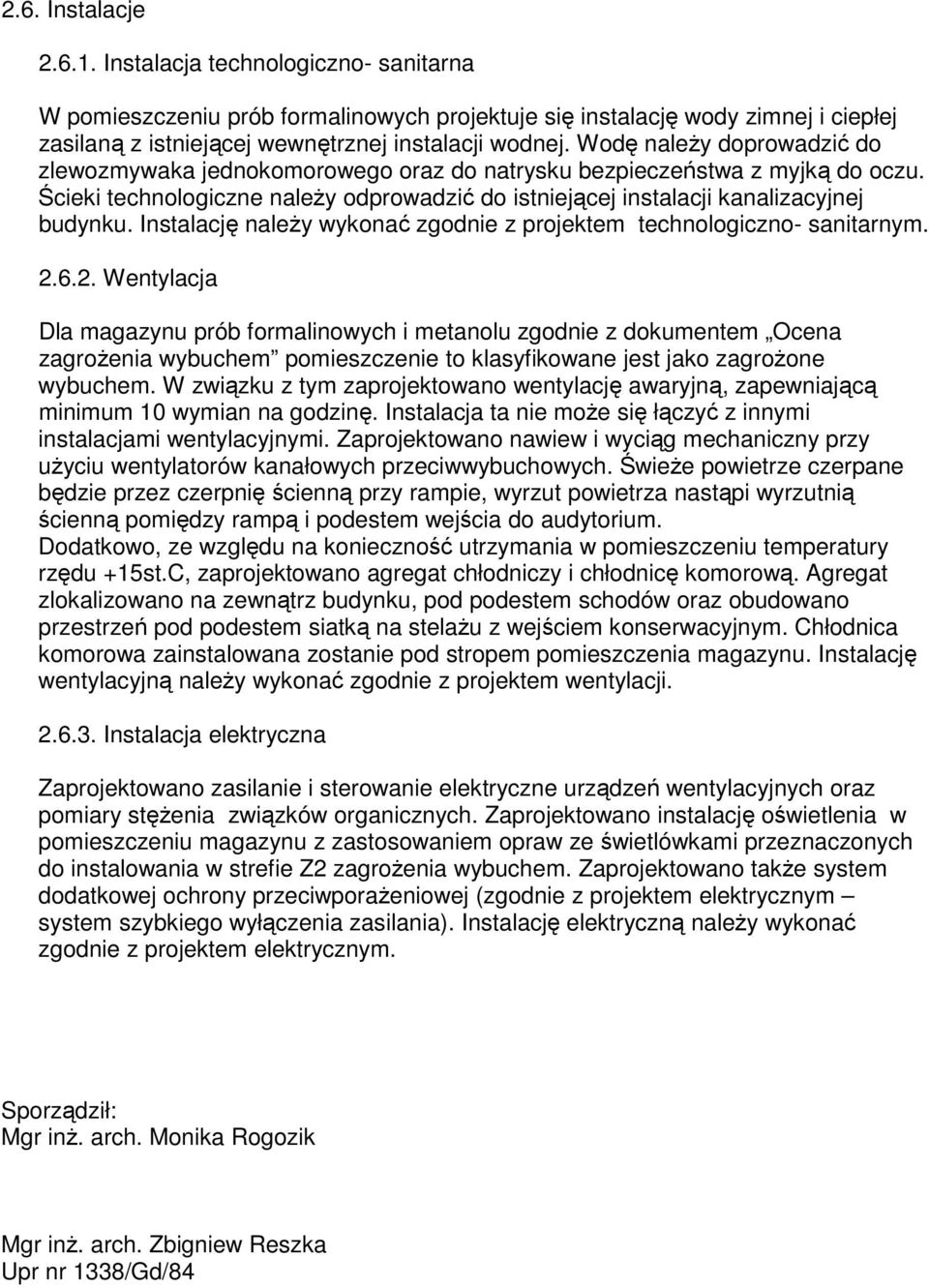

6 2.6. Instalacje Instalacja technologiczno- sanitarna W pomieszczeniu prób formalinowych projektuje się instalację wody zimnej i ciepłej zasilaną z istniejącej wewnętrznej instalacji wodnej. Wodę naleŝy doprowadzić do zlewozmywaka jednokomorowego oraz do natrysku bezpieczeństwa z myjką do oczu. Ścieki technologiczne naleŝy odprowadzić do istniejącej instalacji kanalizacyjnej budynku. Instalację naleŝy wykonać zgodnie z projektem technologiczno- sanitarnym Wentylacja Dla magazynu prób formalinowych i metanolu zgodnie z dokumentem Ocena zagroŝenia wybuchem pomieszczenie to klasyfikowane jest jako zagroŝone wybuchem. W związku z tym zaprojektowano wentylację awaryjną, zapewniającą minimum 10 wymian na godzinę. Instalacja ta nie moŝe się łączyć z innymi instalacjami wentylacyjnymi. Zaprojektowano nawiew i wyciąg mechaniczny przy uŝyciu wentylatorów kanałowych przeciwwybuchowych. ŚwieŜe powietrze czerpane będzie przez czerpnię ścienną przy rampie, wyrzut powietrza nastąpi wyrzutnią ścienną pomiędzy rampą i podestem wejścia do audytorium. Dodatkowo, ze względu na konieczność utrzymania w pomieszczeniu temperatury rzędu +15st.C, zaprojektowano agregat chłodniczy i chłodnicę komorową. Agregat zlokalizowano na zewnątrz budynku, pod podestem schodów oraz obudowano przestrzeń pod podestem siatką na stelaŝu z wejściem konserwacyjnym. Chłodnica komorowa zainstalowana zostanie pod stropem pomieszczenia magazynu. Instalację wentylacyjną naleŝy wykonać zgodnie z projektem wentylacji Instalacja elektryczna Zaprojektowano zasilanie i sterowanie elektryczne urządzeń wentylacyjnych oraz pomiary stęŝenia związków organicznych. Zaprojektowano instalację oświetlenia w pomieszczeniu magazynu z zastosowaniem opraw ze świetlówkami przeznaczonych do instalowania w strefie Z2 zagroŝenia wybuchem. Zaprojektowano takŝe system dodatkowej ochrony przeciwporaŝeniowej (zgodnie z projektem elektrycznym system szybkiego wyłączenia zasilania). Instalację elektryczną naleŝy wykonać zgodnie z projektem elektrycznym. Sporządził: Mgr inŝ. arch. Monika Rogozik Mgr inŝ. arch. Zbigniew Reszka Upr nr 1338/Gd/84

Instalację naleŝy wykonać zgodnie z projektem technologiczno- sanitarnym. 2.
