1 ELRO - LUBLIN USŁUGI PROJEKTOWE - ROBERT KOSZEL ul. Krasińskiego 3/61, Lublin tel./fax NIP tel PROJEKT WLZ NN I INSTALACJI ELEKTRYCZNYCH WEWNĘTRZNYCH OBIEKT: Placówka Terenowa KRUS Ryki, ul. Kościuszki 22, gmina Ryki, dz. nr 3913 Jednostka transformatorowa Ryki ST-23 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT ELEKTRYCZNYCH INWESTOR: : Kasa Rolniczego Ubezpieczenia Społecznego Oddział Regionalny w Lublinie ul. Droga Męczenników Majdanka Lublin Projektował: mgr inż. Robert Koszel upr. bud. nr 1097/Lb/90 specjalność instalacyjno-inżynieryjna w zakresie sieci i instalacji elektrycznych podpis: Asystent : mgr inż. Jakub Koszel podpis: Lublin r.

nr 3913 Jednostka transformatorowa Ryki ST-23 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT ELEKTRYCZNYCH INWESTOR: : Kasa Rolniczego Ubezpieczenia Społecznego Oddział

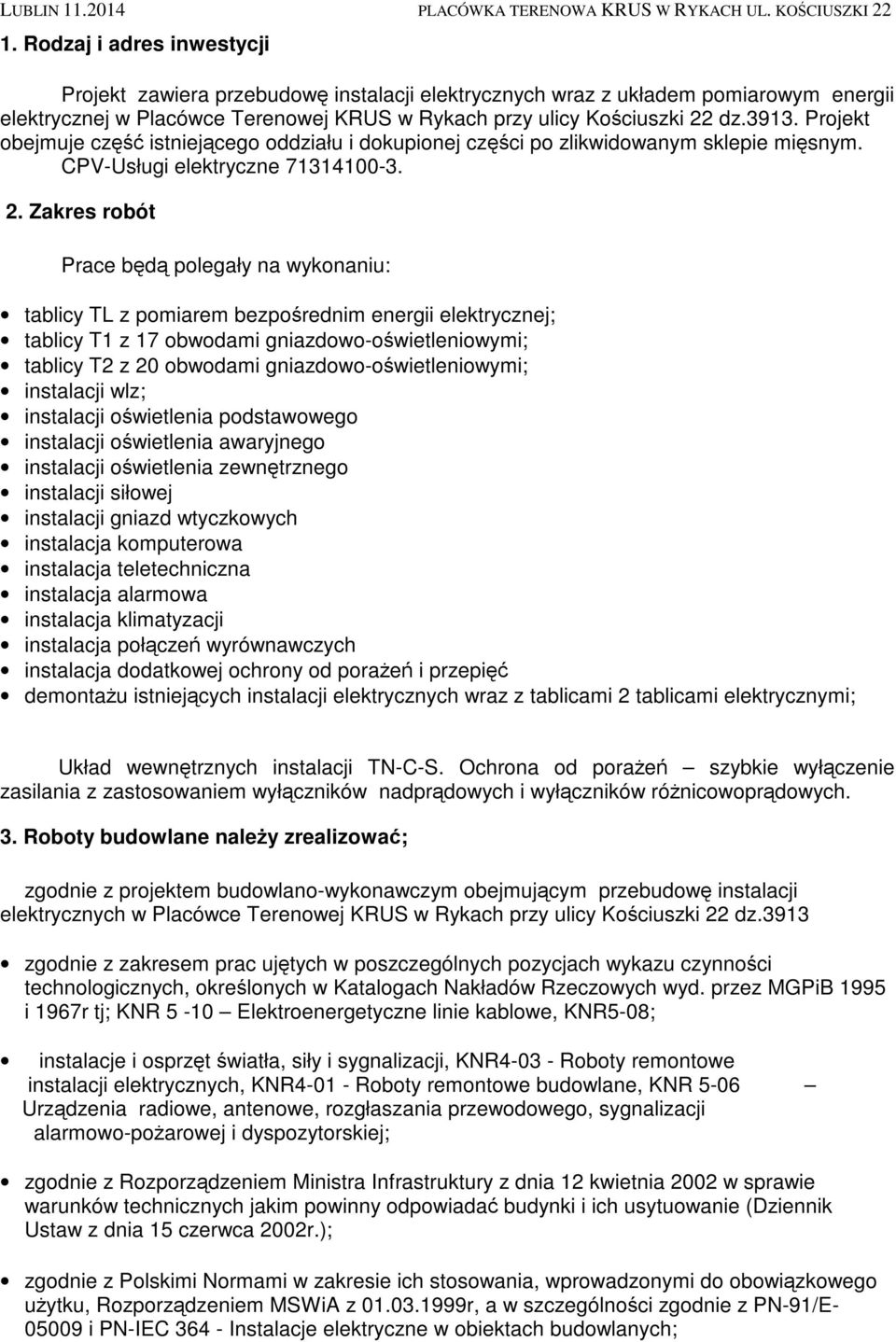

2 1. Rodzaj i adres inwestycji Projekt zawiera przebudowę instalacji elektrycznych wraz z układem pomiarowym energii elektrycznej w Placówce Terenowej KRUS w Rykach przy ulicy Kościuszki 22 dz Projekt obejmuje część istniejącego oddziału i dokupionej części po zlikwidowanym sklepie mięsnym. CPV-Usługi elektryczne Zakres robót Prace będą polegały na wykonaniu: tablicy TL z pomiarem bezpośrednim energii elektrycznej; tablicy T1 z 17 obwodami gniazdowo-oświetleniowymi; tablicy T2 z 20 obwodami gniazdowo-oświetleniowymi; instalacji wlz; instalacji oświetlenia podstawowego instalacji oświetlenia awaryjnego instalacji oświetlenia zewnętrznego instalacji siłowej instalacji gniazd wtyczkowych instalacja komputerowa instalacja teletechniczna instalacja alarmowa instalacja klimatyzacji instalacja połączeń wyrównawczych instalacja dodatkowej ochrony od porażeń i przepięć demontażu istniejących instalacji elektrycznych wraz z tablicami 2 tablicami elektrycznymi; Układ wewnętrznych instalacji TN-C-S. Ochrona od porażeń szybkie wyłączenie zasilania z zastosowaniem wyłączników nadprądowych i wyłączników różnicowoprądowych. 3. Roboty budowlane należy zrealizować; zgodnie z projektem budowlano-wykonawczym obejmującym przebudowę instalacji elektrycznych w Placówce Terenowej KRUS w Rykach przy ulicy Kościuszki 22 dz.3913 zgodnie z zakresem prac ujętych w poszczególnych pozycjach wykazu czynności technologicznych, określonych w Katalogach Nakładów Rzeczowych wyd. przez MGPiB 1995 i 1967r tj; KNR 5-10 Elektroenergetyczne linie kablowe, KNR5-08; instalacje i osprzęt światła, siły i sygnalizacji, KNR Roboty remontowe instalacji elektrycznych, KNR Roboty remontowe budowlane, KNR 5-06 Urządzenia radiowe, antenowe, rozgłaszania przewodowego, sygnalizacji alarmowo-pożarowej i dyspozytorskiej; zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dziennik Ustaw z dnia 15 czerwca 2002r.); zgodnie z Polskimi Normami w zakresie ich stosowania, wprowadzonymi do obowiązkowego użytku, Rozporządzeniem MSWiA z r, a w szczególności zgodnie z PN-91/E i PN-IEC Instalacje elektryczne w obiektach budowlanych;

Zakres robót Prace będą polegały na wykonaniu: tablicy TL z pomiarem bezpośrednim energii elektrycznej; tablicy T1 z 17 obwodami gniazdowo-oświetleniowymi; tablicy T2 z 20 obwodami

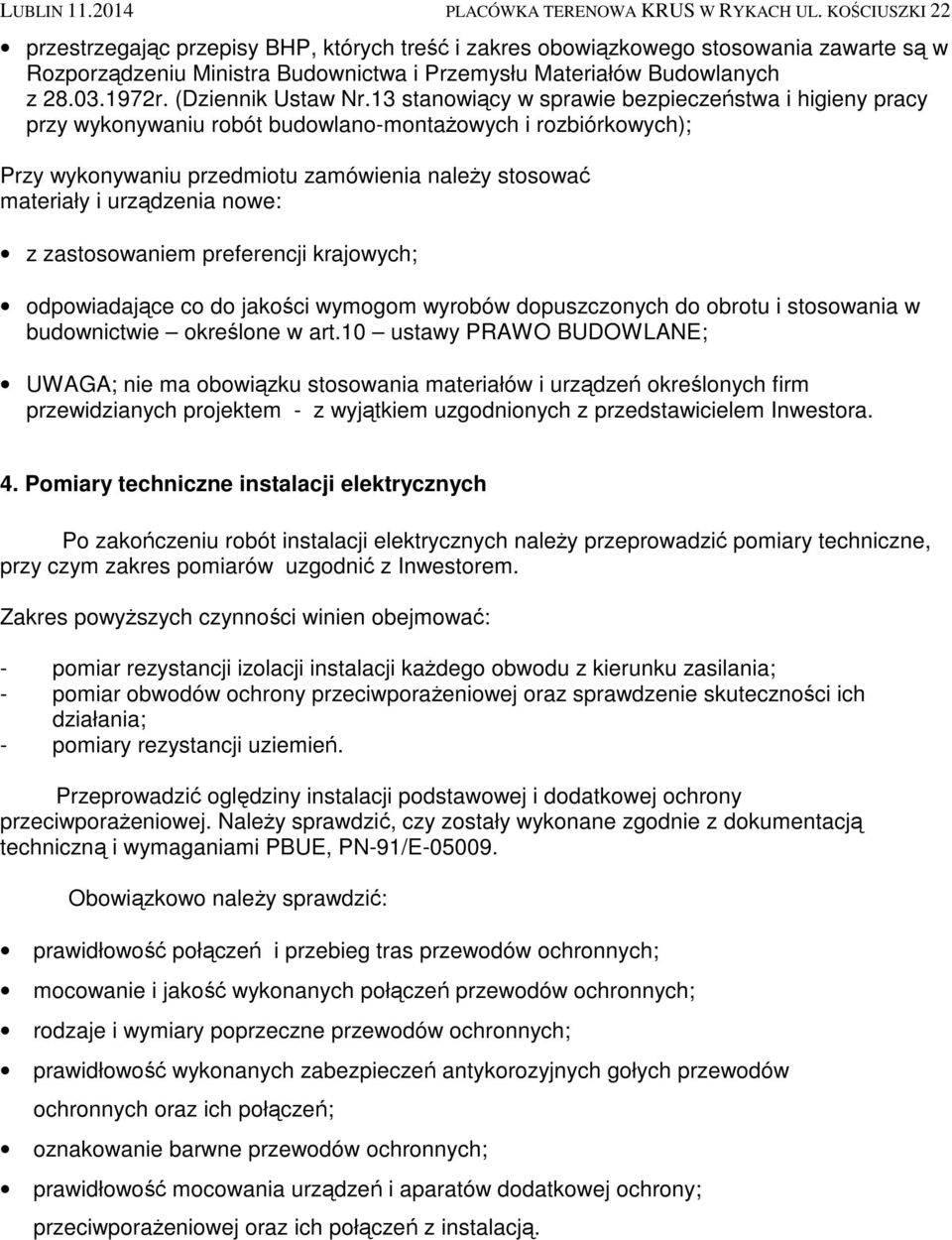

3 przestrzegając przepisy BHP, których treść i zakres obowiązkowego stosowania zawarte są w Rozporządzeniu Ministra Budownictwa i Przemysłu Materiałów Budowlanych z r. (Dziennik Ustaw Nr.13 stanowiący w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano-montażowych i rozbiórkowych); Przy wykonywaniu przedmiotu zamówienia należy stosować materiały i urządzenia nowe: z zastosowaniem preferencji krajowych; odpowiadające co do jakości wymogom wyrobów dopuszczonych do obrotu i stosowania w budownictwie określone w art.10 ustawy PRAWO BUDOWLANE; UWAGA; nie ma obowiązku stosowania materiałów i urządzeń określonych firm przewidzianych projektem - z wyjątkiem uzgodnionych z przedstawicielem Inwestora. 4. Pomiary techniczne instalacji elektrycznych Po zakończeniu robót instalacji elektrycznych należy przeprowadzić pomiary techniczne, przy czym zakres pomiarów uzgodnić z Inwestorem. Zakres powyższych czynności winien obejmować: - pomiar rezystancji izolacji instalacji każdego obwodu z kierunku zasilania; - pomiar obwodów ochrony przeciwporażeniowej oraz sprawdzenie skuteczności ich działania; - pomiary rezystancji uziemień. Przeprowadzić oględziny instalacji podstawowej i dodatkowej ochrony przeciwporażeniowej. Należy sprawdzić, czy zostały wykonane zgodnie z dokumentacją techniczną i wymaganiami PBUE, PN-91/E Obowiązkowo należy sprawdzić: prawidłowość połączeń i przebieg tras przewodów ochronnych; mocowanie i jakość wykonanych połączeń przewodów ochronnych; rodzaje i wymiary poprzeczne przewodów ochronnych; prawidłowość wykonanych zabezpieczeń antykorozyjnych gołych przewodów ochronnych oraz ich połączeń; oznakowanie barwne przewodów ochronnych; prawidłowość mocowania urządzeń i aparatów dodatkowej ochrony; przeciwporażeniowej oraz ich połączeń z instalacją.

nowe: z zastosowaniem preferencji krajowych; odpowiadające co do jakości wymogom wyrobów dopuszczonych do obrotu i stosowania w budownictwie określone w art.

4 LUBLIN PLACÓWKA TERENOWA KRUS W RYKACH UL. KOŚCIUSZKI Przeprowadzić pomiary rezystancji przewodów PE z zachowaniem przepisów bezpieczeństwa w tym zakresie. Protokoły pomiarów ochrony od porażeń powinny zawierać dokładne określenie badanej linii, rodzaju odbiornika, wielkość zastosowanego zabezpieczenia na obwodzie, wymaganą i zmierzoną rezystancję przewodu ochronnego dla określonych czasów wyłączenia, napięcia dotyku i warunków środowiskowych. W protokole należy podać stosowaną metodę pomiaru, typ i numer aparatu technicznego, którym pomiary zostały przeprowadzone. Po zakończeniu wszystkich badań i pomiarów objętych próbami montażowymi ze skutkiem pozytywnym należy podać napięcie na poszczególne instalacje oraz sprawdzić czy: - punkty świetlne są załączane zgodnie z założonym programem; - w gniazdach wtyczkowych przewody fazowe są dokładnie dołączone do właściwych zacisków; - silniki obracają się we właściwym kierunku. 5. Warunki odbioru: przedmiotem odbiorów przejściowych i końcowego będzie przedmiot zamówienia określony treścią zawartej z wykonawcą umowy; zamawiający wyznaczy odpowiedni termin i rozpocznie odbiór przedmiotu umowy od daty zawiadomienia go przez wykonawcę robót; zawiadomienie o gotowości do odbioru z potwierdzeniem przez inspektora nadzoru wykonawca zgłosi na adres zamawiającego na piśmie; z czynności odbioru spisany będzie protokół zawierający wszystkie ustalenia dokonane w toku odbioru, jak też terminy wyznaczone na usunięcie stwierdzonych przy odbiorze wad i usterek; w przypadku wystąpienia wad i usterek, Wykonawca dokona niezwłocznie ich usunięcia i ponownie wystąpi drogą pisemną do Inwestora o wyznaczenie terminu przeprowadzenia kolejnego odbioru technicznego.

przewodu ochronnego dla określonych czasów wyłączenia, napięcia dotyku i warunków środowiskowych.

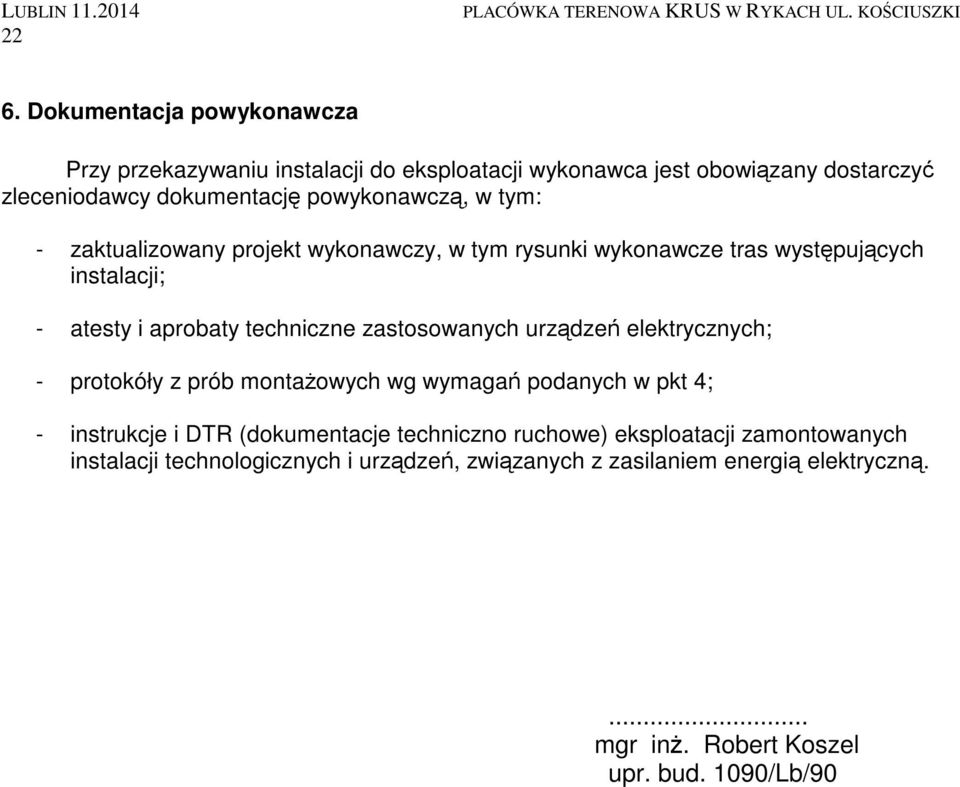

5 LUBLIN PLACÓWKA TERENOWA KRUS W RYKACH UL. KOŚCIUSZKI 6. Dokumentacja powykonawcza Przy przekazywaniu instalacji do eksploatacji wykonawca jest obowiązany dostarczyć zleceniodawcy dokumentację powykonawczą, w tym: - zaktualizowany projekt wykonawczy, w tym rysunki wykonawcze tras występujących instalacji; - atesty i aprobaty techniczne zastosowanych urządzeń elektrycznych; - protokóły z prób montażowych wg wymagań podanych w pkt 4; - instrukcje i DTR (dokumentacje techniczno ruchowe) eksploatacji zamontowanych instalacji technologicznych i urządzeń, związanych z zasilaniem energią elektryczną.... mgr inż. Robert Koszel upr. bud. 1090/Lb/90

zaktualizowany projekt wykonawczy, w tym rysunki wykonawcze tras występujących instalacji; - atesty i aprobaty techniczne zastosowanych urządzeń elektrycznych; -
