OPRACOWANIE: PROJEKT BUDOWLANY OBIEKT: Remont pomieszczenia magazynowego odczynników chemicznych w budynku Instytutu Oceanografii w Gdyni ul. Piłsudskiego 46 INWESTOR: Uniwersytet Gdański ul.

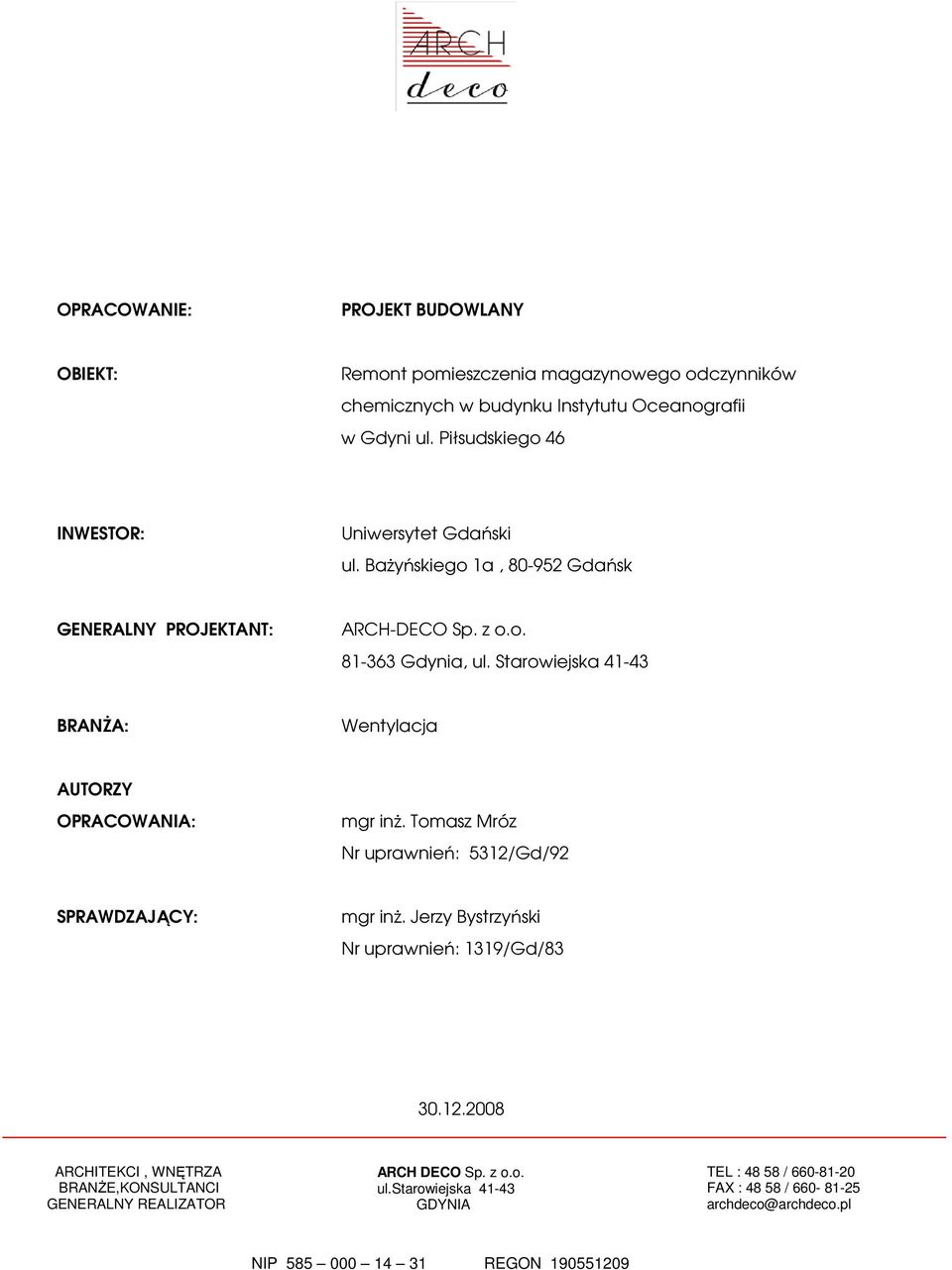

1 OPRACOWANIE: PROJEKT BUDOWLANY OBIEKT: Remont pomieszczenia magazynowego odczynników chemicznych w budynku Instytutu Oceanografii w Gdyni ul. Piłsudskiego 46 INWESTOR: Uniwersytet Gdański ul. BaŜyńskiego a, Gdańsk GENERALNY PROJEKTANT: ARCH-DECO Sp. z o.o Gdynia, ul. Starowiejska 4-43 BRANśA: Wentylacja AUTORZY OPRACOWANIA: mgr inŝ. Tomasz Mróz Nr uprawnień: 532/Gd/92 SPRAWDZAJĄCY: mgr inŝ. Jerzy Bystrzyński Nr uprawnień: 39/Gd/ ARCHITEKCI, WNĘTRZA BRANśE,KONSULTANCI GENERALNY REALIZATOR ARCH DECO Sp. z o.o. ul.starowiejska 4-43 GDYNIA TEL : / FAX : / archdeco@archdeco.pl NIP REGON

Starowiejska 4-43 BRANśA: Wentylacja AUTORZY OPRACOWANIA: mgr inŝ. Tomasz Mróz Nr uprawnień: 532/Gd/92 SPRAWDZAJĄCY: mgr inŝ.

2 ZAWARTOŚĆ OPRACOWANIA A. CZĘŚĆ OPISOWA : ZAKRES OPRACOWANIA OPIS OGÓLNY SYSTEMÓW MONTAś INSTALACJI I URZĄDZEŃ STEROWANIE, AUTOMATYCZNA REGULACJA MATERIAŁY, URZĄDZENIA WYTYCZNE BRANśOWE...6 B. CZĘŚĆ RYSUNKOWA : Nr Rys Tytuł rysunku Skala 23PKW Instalacja wentylacji mechanicznej pomieszczenia magazynowego odczynników chemicznych :50 Opis - 2 / 2

..5 5 MATERIAŁY, URZĄDZENIA...6 6 WYTYCZNE BRANśOWE...6 B.

3 INFORMACJE OGÓLNE. INWESTOR Uniwersytet Gdański ul. BaŜyńskiego a, Gdańsk 2. INWESTYCJA Remont pomieszczenia magazynowego odczynników chemicznych w budynku Instytutu Oceanografii Wydziału BGiO Uniwersytetu Gdańskiego 3. ADRES INWESTYCJI Gdynia al. Marszałka Piłsudskiego DOKUMENTACJA PROJEKTOWA Projekt budowlany instalacji wentylacji mechanicznej 5. GŁÓWNY PROJEKTANT mgr inŝ. arch. Zbigniew Reszka upr.nr 398/Gd/84 6. JEDNOSTKA PROJEKTOWANIA BRANśOWEGO KLIMASTER J. Bystrzyński i T.Mróz, Spółka jawna Gdańsk, ul. Świętokrzyska AUTOR OPRACOWANIA BRANśOWEGO mgr inŝ. Tomasz Mróz upr. 532/Gd/92 8. SPRAWDZAJĄCY mgr inŝ. Jerzy Bystrzyński upr. 39/Gd/83 9. DANE DO PROJEKTOWANIA. Projekt architektoniczny, 2. Wytyczne Inwestora, 3. Wytyczne przeciwpoŝarowe Ocena zagroŝenia wybuchem Uzgodnienia międzybranŝowe, 6. Warunki techniczne, obowiązujące normy i przepisy. Opis - 3 / 3

DOKUMENTACJA PROJEKTOWA Projekt budowlany instalacji wentylacji mechanicznej 5. GŁÓWNY PROJEKTANT mgr inŝ. arch. Zbigniew Reszka upr.nr 398/Gd/84 6. JEDNOSTKA PROJEKTOWANIA BRANśOWEGO KLIMASTER J.

4 ZAKRES OPRACOWANIA Niniejszy projekt budowlany zawiera rozwiązanie instalacji wentylacji mechanicznej dla Remont pomieszczenia magazynowego odczynników chemicznych w budynku Instytutu Oceanografii Wydziału BGiO Uniwersytetu Gdańskiego w Gdyni przy Al. Marszałka Piłsudskiego 46. Na niniejsze opracowanie składają się: opis techniczny, rysunki. Opracowanie niniejsze nie zawiera instalacji elektrycznych i automatyki urządzeń wentylacji, będących przedmiotem oddzielnego opracowania. 2 OPIS OGÓLNY SYSTEMÓW 2. MAGAZYN ODCZYNNIKÓW Dla magazynu odczynników zastosowano wentylację nawiewno-wyciągową z podciśnieniem. Pomieszczenia wentylowane są przez centralę wentylacyjną nawiewną o symbolu projektowym FN i wentylator kanałowy wyciągowy o symbolu projektowym FW obie instalacje istniejące. Zmiana objęta niniejszym opracowaniem dotyczy nowego pomieszczenia odczynników w miejscu dawnego magazynu sprzętu oceanograficznego. Nadmiar powietrza nawiewnego i wyciągowego z instalacji został skierowany do pomieszczenia c/0 (ZamraŜalnia) w celu zwiększenia wymiany powietrza nad komorą chłodniczą w miejscu instalacji agregatu chłodniczego. 2.2 MAGAZYN PRÓB FORMALINOWYCH i METANOLU Dla magazynu prób formalinowych i metanolu zgodnie z dokumentem Ocena zagroŝenia wybuchem pomieszczenie to klasyfikowane jest jako zagroŝone wybuchem. W związku z tym projektuje się wentylację awaryjną, zapewniająca minimum 0 wymian na godzinę. Zgodnie w przepisami instalacja ta nie moŝe łączyć się z innymi instalacjami wentylacyjnymi. Zaprojektowano nawiew mechaniczny przy uŝycie wentylatora kanałowego przeciwwybuchowego, o symbolu projektowym NA. Wyciąg powietrza zapewnia wentylator kanałowy, przeciwwybuchowy o symbolu projektowym WA. ŚwieŜe powietrze czerpane będzie poprzez czerpnię ścienną przy rampie. Wyrzut powietrza nastąpi wyrzutnią ścienną pomiędzy rampą i podestem wejścia do audytorium. Ze względu na fakt, Ŝe głównym zagroŝenie wybuchowe jest metanol, którego gęstość par wynosi.5 w stosunku do powietrza, zaprojektowano ujęcie powietrza wyciągowego znad posadzki. PoniewaŜ dodatkowym wymogiem Inwestora jest utrzymywanie w pomieszczeniu temperatury rzędu +5 o C, zaprojektowano agregat chłodniczy o symbolu AC- i chłodnicę komorową CH-. Agregat zlokalizowano pod podestem schodów na zewnątrz budynku. Po zainstalowaniu przestrzeń pod podestem zostanie obudowana siatką na stelaŝu z wejściem konserwacyjnym. Chłodnica komorowa zainstalowana zostanie pod stropem pomieszczenia magazynu. Skropliny zostaną odprowadzone do syfonu pod umywalką w magazynie. Ściany i strop magazynu zostaną ocieplone. Przewody freonowe wykonane zostaną z rur miedzianych do zastosowań chłodniczych i zaizolowane otulinami zimnochronnymi z kauczuku syntetycznego o grubości 9mm. Poprowadzone zostaną do rogu magazynu, stąd nastąpi przebicie przez posadzkę do garaŝu, dalej pod stropem garaŝu trafią one do ściany przy podeście i tu nastąpi przebicie bezpośrednio do agregatu chłodniczego. Opis - 4 / 4

Opracowanie niniejsze nie zawiera instalacji elektrycznych i automatyki urządzeń wentylacji, będących przedmiotem oddzielnego opracowania. 2 OPIS OGÓLNY SYSTEMÓW 2.

5 3 MONTAś INSTALACJI I URZĄDZEŃ 3. MONTAś INSTALACJI Dla wentylowanych pomieszczeń nawiew powietrza odbywać się będzie nawiewnikami sufitowymi. Nawiewniki zamontowane zostaną w skrzynkach rozpręŝnych z przepustnicą. Jako wywiewniki przewiduje się anemostaty wyciągowe ze skrzynkami rozpręŝnymi z przepustnicą. Przewody instalacji z wentylatorem NA a takŝe wentylator i skrzynkę rozpręŝną naleŝy izolować matami z kauczuku syntetycznego grubości 9mm. 3.2 MONTAś URZĄDZEŃ Wentylatory NA i WA podwieszać do stropu Ŝelbetowego na zawiesiach systemowych np. Hilti. Chłodnicę CH- podwieszać do stropu Ŝelbetowego na zawiesiach systemowych np. Hilti. Agregat chłodniczy AC- zainstalować na cienkiej Ŝelbetowej i wypoziomowanej wylewce betonowej pod podestem schodów. 4 STEROWANIE, AUTOMATYCZNA REGULACJA Wentylacja pomieszczenia magazyny prób formalinowych i metanolu na co dzień pracuje z minimalną -krotna wymianą. W tym celu wentylator WA pracuje poprzez regulator obrotów na niskim biegu z wydajnością 68 m3/h. Napływ powietrza odbywa się podciśnieniowo poprzez czerpnię ścienną i niepracujący wentylator nawiewny NA. W magazynie branŝa elektryczna zainstaluje system eksplozymetryczny z czujnikiem stęŝenie par metanolu. W razie rozlania metanolu nastąpi zadziałanie czujnika i przejście instalacji do pracy wentylacji awaryjnej z wydajnością 0 wym/h. W tym trybie wentylator NA i WA działają razem na wysokim biegu. MoŜliwe teŝ będzie ręczne załączenie wentylacji awaryjnej z kasety zdalnego sterowania zamontowanej wewnątrz i na zewnątrz magazynu przy drzwiach wejściowych. Chłodnica komorowa i agregat chłodniczy załączane będą od termostatu ściennego w magazynie z temperaturą zadaną +5 o C. PoniewaŜ temperatura parowania wynosić będzie ok. +9 o C grzałka odszraniania nie będzie załączana. W razie automatycznego lub ręcznego uruchomienia wentylacji awaryjnej wyłączane teŝ będzie całkowicie napięcie z obwodów zasilania i sterowania pracą agregatu chłodniczego i chłodnicy komorowej CH-, ze względu na brak na rynku chłodnic komorowych w wykonaniu przeciwwybuchowym. Cała instalacja elektryczna zasilania i sterowania wykonana zostanie według wymagań instalacji elektrycznych przeciwwybuchowych EEx, zgodnie w wymaganiami dokumentu Ocena zagroŝenia wybuchem Dodatkowo zasilana będzie z obwodów zasilania rezerwowanego z agregatu prądotwórczego. Opis - 5 / 5

Przewody instalacji z wentylatorem NA a takŝe wentylator i skrzynkę rozpręŝną naleŝy izolować matami z kauczuku syntetycznego grubości 9mm. 3.

6 5 MATERIAŁY, URZĄDZENIA Wymienione w projekcie urządzenia i elementy wskazane znakiem towarowym stanowią jedynie markę referencyjną i mogą być w fazie realizacji inwestycji zmieniane na równowaŝne. Parametry równowaŝnych urządzeń (moc, wydajność, sprawność, cięŝar, gabaryty itd.) podane w katalogach producentów muszą być nie gorsze - co najmniej równe wartościom, które zostały narzucone przez projekt. Jako elementy wentylacyjne sieci powietrznej zaleca się zastosowanie nawiewników i wywiewników tego samego producenta, jak w pozostałej części budynku. Lp. Nazwa Marka Ilość - - szt. /mb. Nawiewniki typ ANKC ze skrzynką rozpręŝną SRC. Ciecholewski Wentylacje lub 4 2. Wywiewniki typ AWKC ze skrzynką rozpręŝną SRC. Ciecholewski Wentylacje lub 2 3. Wentylator nawiewny NA, V=680 m3/h, Systemair lub Nel=90W/400V, typ RVK35Y4-AI, wykonanie przeciwwybuchowe Ex Wentylator nawiewny WA, V=680/68 m3/h, Nel=90W/400, dostosowany do regulacji obrotów, typ RVK35Y4-AI, wykonanie przeciwwybuchowe Ex Chłodnica komorowa CH-, typ TA R 4P, V=995 m3/h, Nel=230W/230V, Pow. wymiany ciepła 5,23 m2, czynnik R404A, 866x800mm, wysokość= 344mm. Agregat chłodniczy AC-, typ MCZC038-D, R404A, Nel=2,6kW/400V, V=750 m3/h, Te= +9oC, Qchłodu = 6,5kW, 500x620mm, wysokość=45mm, ilość wentylatorów=, zbiornik cieczy 3dm3. Systemair lub Friga-Bohn, dystr. Elektronika S.A. lub Elektronika S.A. lub 6 WYTYCZNE BRANśOWE 6.3 BRANśA BUDOWLANA Wykonać przebicia w elewacji pod czerpnię i wyrzutnię, Wykonać przebicia w elewacji pod przewody freonowe i elektryczne, Wykonać przebicia w stropie garaŝu - pod przewody freonowe i elektryczne, Wykonać wylewkę fundamentową pod agregat chłodniczy AC BRANśA ELEKTRYCZNA Wykonać instalacje zasilania urządzeń wentylacji, Wykonać instalacje zasilania urządzeń chłodniczych, Wykonać instalacje sterowania urządzeń wentylacji (EEx), Wykonać instalacje sterowania urządzeń chłodniczych. 6.5 BRANśA WOD-KAN Wykonać instalacje spływu skroplin z chłodnicy CH- Opracował : mgr. inŝ. Tomasz Mróz Gdańsk, 30 grudnia 2008 r. Opis - 6 / 6

) podane w katalogach producentów muszą być nie gorsze - co najmniej równe wartościom, które zostały narzucone przez projekt.
