1 Projekt budowlany część konstrukcyjna Nazwa inwestycji: Remont i termomodernizacja budynku szkoły Adres inwestycji: Al. Wojska Polskiego 8, -20 SĘPOPOL (dz. Nr 63) Inwestor: Zespół Szkolno Przedszkolny Al. Wojska Polskiego 8, -20 Sępopol Projektował: mgr inż. Tomasz Landsberg uprawnienia projektowania w specjalności konstrukcyjno- budowlanej bez ograniczeń, uprawnienia nr POM/026/POOK/08 Sprawdził: mgr inż. Tomasz Bagiński uprawnienia projektowania w specjalności konstrukcyjno- budowlanej bez ograniczeń, uprawnienia nr 4/2000/Op Gdańsk,

Tomasz Landsberg uprawnienia projektowania w specjalności konstrukcyjno- budowlanej bez ograniczeń, uprawnienia nr POM/026/POOK/08

2 SPIS TREŚCI I. CZĘŚC OPISOWA SPIS TREŚCI OPIS DO PROJEKTU ZAGOSPODAROWANIA...3. Przedmiot opracowania Istniejący stan zagospodarowania działki Projektowane zagospodarowanie działki Charakterystyczne parametry techniczne części objetej opracowaniem Wpis do rejestru zabytków Wpływ eksploatacji górniczej Wpływ na środowisko OPIS TECHNICZNY Podstawa opracowania Dane formalne...4. Przeznaczenie i program użytkowy obiektu budowlanego Forma architektoniczna i funkcja obiektu Charakterystyka ekologiczna obiektu Opis stanu technicznego obecnego Roboty rozbiórkowe i budowlane WNIOSKI i UWAGI KOŃCOWE..7 II. CZĘŚC RYSUNKOWA. Rzut poddasza SKALA :50 2. Przekrój SKALA :50 2

Wpływ na środowisko...3 8. OPIS TECHNICZNY...3 9 Podstawa opracowania...3 0. Dane formalne...4. Przeznaczenie i program użytkowy obiektu budowlanego...4 2.

3 2. OPIS DO PROJEKTU ZAGOSPODAROWANIA. Przedmiot opracowania Przedmiotem opracowania jest wykonanie projektu konstrukcyjnego wzmocnienia więźby dachowej i stropu poddasza na potrzeby termomodernizacji budynku szkolno przedszkolnego. 2. Istniejący stan zagospodarowania działki Działka zagospodarowana jest zgodnie z przeznaczeniem na potrzeby edukacyjne. 3. Projektowane zagospodarowanie działki Zagospodarowanie działki nie zmienia się. 4. Charakterystyczne parametry techniczne części objetej opracowaniem Powierzchnia zabudowy: 648,00 m² Kubatura : 285,20 m³ Powierzchnia użytkowa: 648,00 m² 5. Wpis do rejestru zabytków Obiekt znajduje się w strefie ochrony konserwatorskiej. 6. Wpływ eksploatacji górniczej Nie dotyczy. 7. Wpływ na środowisko Inwestycja nie stwarza zagrożenia dla środowiska. 4. OPIS TECHNICZNY. Podstawa opracowania 3

Istniejący stan zagospodarowania działki Działka zagospodarowana jest zgodnie z przeznaczeniem na potrzeby edukacyjne. 3.

4 - Zlecenie Inwestora - Ustalenia z Inwestorem - Inwentaryzacja terenowa stanu obecnego - Obowiązujące przepisy i normy - Orzeczenie o stanie technicznym drewnianej konstrukcji dachu mansardowego pokrytego dachówką ceramiczną wraz ze zawiązanymi z tym dachem stropami budynku zespołu szkolno-przedszkolnego w Sępopolu autorstwa inż. Zdzisława Błesińskiego. 2. Dane formalne Inwestor : Zespół Szkolno Przedszkolny Al. Wojska Polskiego 8, -20 Sępopol Właściciel obiektu : publiczny Dysponent terenu : Zespół Szkolno Przedszkolny Al. Wojska Polskiego 8, -20 Sępopol 3. Przeznaczenie i program użytkowy obiektu budowlanego Budynek od powstania, tj. pierwsza połowa XX roku przeznaczony był na cele edukacyjne. 4. Forma architektoniczna i funkcja obiektu Funkcja pozostanie bez zmian. Obiekt będzie budynkiem szkolnno-przedszkolny. 5. Charakterystyka ekologiczna obiektu Planowane prace budowlane nie wywierają negatywnego wpływu na środowisko przyrodnicze, zdrowie ludzi i sąsiednie obiekty. 6. Opis stanu technicznego obecnego 4

Dane formalne Inwestor : Zespół Szkolno Przedszkolny Al. Wojska Polskiego 8, -20 Sępopol Właściciel obiektu : publiczny Dysponent terenu : Zespół Szkolno Przedszkolny Al.

5 Biuro Obsługi Inwestycji i Nieruchomości. Tomasz Landsberg 5

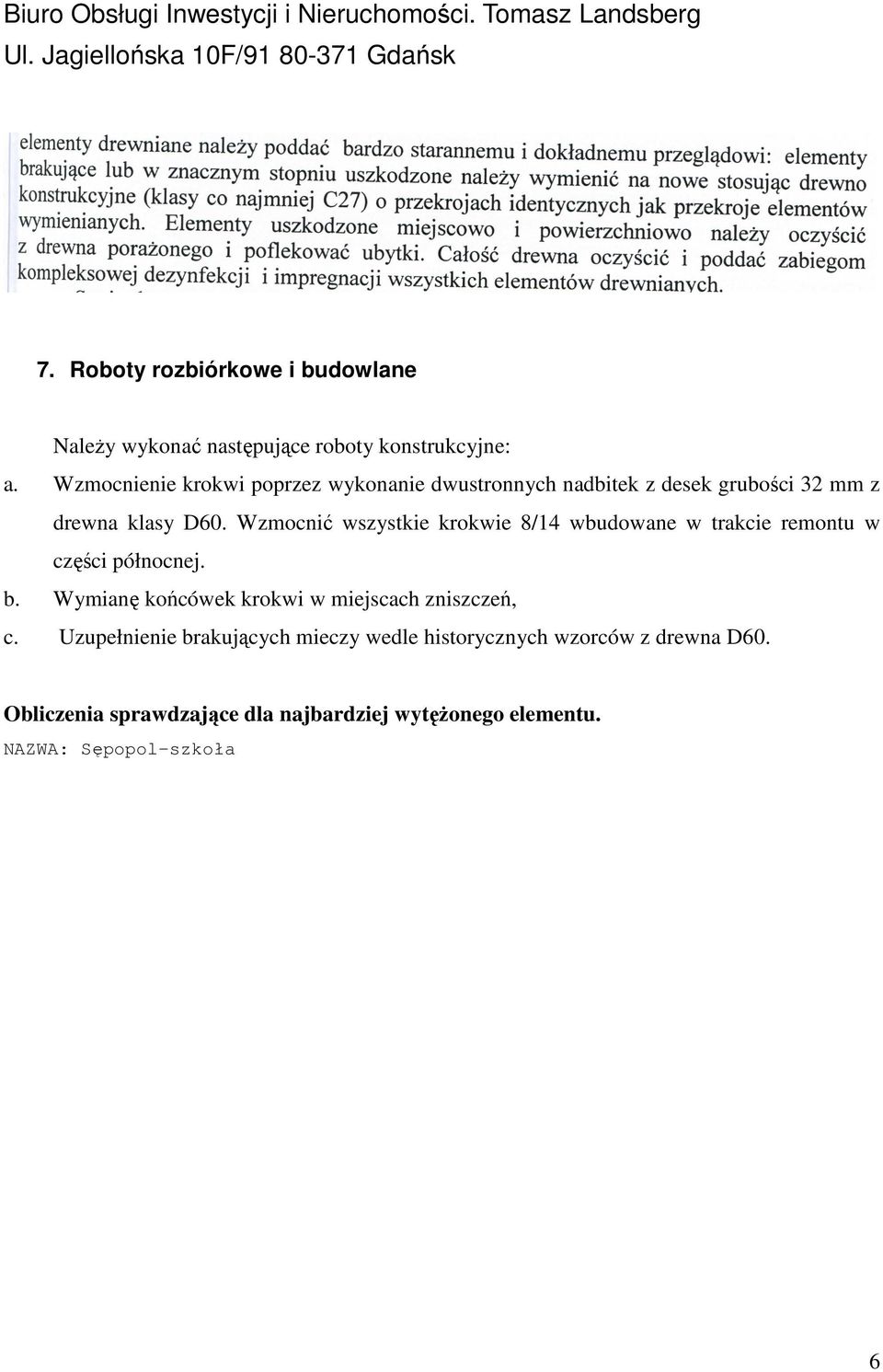

6 7. Roboty rozbiórkowe i budowlane Należy wykonać następujące roboty konstrukcyjne: a. Wzmocnienie krokwi poprzez wykonanie dwustronnych nadbitek z desek grubości 32 mm z drewna klasy D60. Wzmocnić wszystkie krokwie 8/4 wbudowane w trakcie remontu w części północnej. b. Wymianę końcówek krokwi w miejscach zniszczeń, c. Uzupełnienie brakujących mieczy wedle historycznych wzorców z drewna D60. Obliczenia sprawdzające dla najbardziej wytężonego elementu. NAZWA: Sępopol-szkoła 6

Wzmocnić wszystkie krokwie 8/4 wbudowane w trakcie remontu w części północnej. b.

7 WĘZŁY: 2 4,200 6,900 V=4,200 H=6,900 WĘZŁY: Nr: X [m]: Y [m]: 0,000 0, ,900 4,200 PODPORY: P o d a t n o ś c i Węzeł: Rodzaj: Kąt: Dx(Do*): Dy: DFi: [ m / k N ] [rad/knm] stała 0,0 0,000E+00 0,000E+00 2 przesuwna 0,0 0,000E+00* OSIADANIA: Węzeł: Kąt: Wx(Wo*)[m]: Wy[m]: FIo[grad]: B r a k O s i a d a ń 7

DFi: [ m / k N ] [rad/knm] stała 0,0 0,000E+00 0,000E+00 2 przesuwna 0,0

8 PRĘTY: 4,200 6,900 V=4,200 H=6,900 8

9 PRZEKROJE PRĘTÓW: 4,200 6,900 V=4,200 H=6,900 PRĘTY UKŁADU: Typy prętów: 00 - sztyw.-sztyw.; 0 - sztyw.-przegub; 0 - przegub-sztyw.; - przegub-przegub 22 - cięgno Pręt: Typ: A: B: Lx[m]: Ly[m]: L[m]: Red.EJ: Przekrój: ,900-4,200 8,078,000 B 4,0x4,0 WIELKOŚCI PRZEKROJOWE: Nr. A[cm2] Ix[cm4] Iy[cm4] Wg[cm3] Wd[cm3] h[cm] Materiał: 96, ,0 E+02 Drewno D60 STAŁE MATERIAŁOWE: Materiał: Moduł E: Napręż.gr.: AlfaT: [N/mm2] [N/mm2] [/K] E+02 Drewno D ,000 5,00E-06 9

EJ: Przekrój: 00 2-6,900-4,200 8,078,000 B 4,0x4,0 WIELKOŚCI PRZEKROJOWE: Nr.

10 OBCIĄŻENIA: -3,200-3,200 OBCIĄŻENIA: ([kn],[knm],[kn/m]) Pręt: Rodzaj: Kąt: P(Tg): P2(Td): a[m]: b[m]: Grupa: A "" Zmienne γf=,00 Liniowe -48,7-3,200-3,200 0,00 8,08 ================================================================== W Y N I K I Teoria I-go rzędu ================================================================== OBCIĄŻENIOWE WSPÓŁ. BEZPIECZ.: Grupa: Znaczenie: ψd: γf: Ciężar wł.,0 A -"" Zmienne,00,00 0

================================================================== W Y N I K I Teoria I-go rzędu

11 MOMENTY: -27,362

12 TNĄCE: -3,549 3,549 2

13 NORMALNE: 8,247 7,487 SIŁY PRZEKROJOWE: T.I rzędu Obciążenia obl.: Ciężar wł.+a Pręt: x/l: x[m]: M[kNm]: Q[kN]: N[kN]: 0,00 0,000 0,000-3,549 8,247 0,50 4,039-27,362* -0,000 7,867,00 8,078-0,000 3,549 7,487 * = Wartości ekstremalne 3

14 NAPRĘŻENIA: NAPRĘŻENIA: T.I rzędu Obciążenia obl.: Ciężar wł.+a Pręt: x/l: x[m]: SigmaG: SigmaD: SigmaMax/Ro: [MPa] 05 Drewno D60 0,00 0,000 0,42 0,42 0,007 0,50 4,039 60,230-59,428,004*,00 8,078 0,382 0,382 0,006 * = Wartości ekstremalne 4

15 REAKCJE PODPOROWE: 2 5,862 3,44 7,68 REAKCJE PODPOROWE: T.I rzędu Obciążenia obl.: Ciężar wł.+a Węzeł: H[kN]: V[kN]: Wypadkowa[kN]: M[kNm]: -3,44 7,68 5, ,000 5,862 5,862 PRZEMIESZCZENIA WĘZŁÓW: T.I rzędu Obciążenia obl.: Ciężar wł.+a Węzeł: Ux[m]: Uy[m]: Wypadkowe[m]: Fi[rad]([deg]): 0, , , ,3539 ( -7,757) 2 0, , , ,3536 ( 7,755) 5

PRZEMIESZCZENIA WĘZŁÓW: T.I rzędu Obciążenia obl.: Ciężar wł.

16 PRZEMIESZCZENIA: DEFORMACJE: T.I rzędu Obciążenia obl.: Ciężar wł.+a Pręt: Wa[m]: Wb[m]: FIa[deg]: FIb[deg]: f[m]: L/f: 0,000-0,0000 7,755-7,757 0,347 23,6 8. WNIOSKI i UWAGI KOŃCOWE Wszelkie prace prowadzić w zgodzie z obowiązującymi przepisami prawa budowlanego, zasadami sztuki budowlanej, również dotyczącymi bezpieczeństwa na budowie, z zachowaniem zasad BHP, przestrzegać procedur zalecanych przez producentów materiałów budowlanych, stosować jedynie materiały z aktualnymi certyfikatami i gwarancją producenta. wszystkie materiały użyte w budynku muszą posiadać aktualne atesty polskie i świadectwa dopuszczenia do stosowania w budownictwie. 6

bezpieczeństwa na budowie, z zachowaniem zasad BHP, przestrzegać procedur zalecanych przez producentów materiałów budowlanych, stosować jedynie materiały z

17 Przedstawione w dokumentacji projektowej wskazania na systemy i materiały z podaniem producenta należy traktować jako markę referencyjną - przykładową, ze względu na zasady Prawo Zamówień Publicznych a zwłaszcza art. 29 do 3. Oznacza to, że wykonawcy mogą zaproponować inne niż wyszczególnione w dokumentacji rozwiązania z zachowaniem odpowiednich parametrów technicznych. 7

Zamówień Publicznych a zwłaszcza art. 29 do 3.

18 Gdańsk r. Nazwa inwestycji: Remont i termomodernizacja budynku szkoły Adres inwestycji: Al. Wojska Polskiego 8, -20 SĘPOPOL (dz. Nr 63) Inwestor: Zespół Szkolno Przedszkolny Al. Wojska Polskiego 8, -20 Sępopol OŚWIADCZENIE Projekt wykonano zgodnie z obowiązującymi przepisami prawnymi, wiedzą i sztuką budowlaną. 8
