PROJEKT BUDOWLANY. Przebudowa dachu na budynku świetlicy wiejskiej w Szarocinie nr 110

Transkrypt

1 ZAKŁAD USŁUG TECHNICZNO-BUDOWLANYCH MAK-TECH s.c. A. Makaś W. Wilk Kamienna Góra ul. J. Słowackiego 9 tel. (075) , Regon NIP Konto BS Kamienna Góra Usługi techniczno - budowlane w zakresie: - zastępstwo inwestycyjne - projekty budowlane - nadzory budowlane - kosztorysów robót - orzeczenia techniczne - roboty remontowobudowlane - usługi komputerowe - dystrybucja programów komputer. PROJEKT BUDOWLANY Przebudowa dachu na budynku świetlicy wiejskiej w Szarocinie nr 0 Inwestor: Gmina Kamienna Góra Aleja Wojska Polskiego Kamienna Góra Adres inwestycji: Szarocin Kamienna Góra Dz. nr 74 Projekt opracowali: mgr inŝ. Włodzimierz Wilk - PROJEKTANT upr. bud. do proj. i kier. rob. bud. bez ogran. zakr. w specj. konstr. budowl.; nr ewid. 557/0/DUW mgr inŝ. Adam Makaś - PROJEKTANT upr. bud. do proj. i kier. rob. bud. w ogran. zakr. w specj. konstr. budowl. Nr ewid. 85/76; DOŚ/BO/0067/02 mgr inŝ. Jarosław Zbrzyzny - ASYSTENT PROJEKTANTA (konstruktor) zam. ul. Księcia Bolka 4/2, Świebodzice mgr inŝ. Łukasz Tobiasz - ASYSTENT PROJEKTANTA (konstruktor) zam. Ciechanowice 2, Marciszów PROJEKT ZAWIERA PONUMEROWANYCH NA ODWROCIE KART (STRON I RYSUNKÓW) Data opracowania: grudzień 200

2 SPIS TREŚCI. ZAŁĄCZNIKI Oświadczenie projektantów o sporządzeniu projektu zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej Kopia przynaleŝności do Izb inŝynierów i uprawnienia budowlane Opinia Dolnośląskiego Wojewódzkiego Konserwatora Zabytków 2. CZĘŚĆ OGÓLNA 2.. Zakres opracowania 2.2. Cel opracowania 2.3. Podstawa opracowania 2.4. Przeznaczenie obiektu 2.5. Lokalizacja obiektu. 3. CZĘŚĆ OPISOWA STAN ISTNIEJĄCY 4. OCENA KONSTRUKCYJNO BUDOWLANA DACHU OBIEKTU 5. WYKAZ ROBÓT NIEZBĘDNYCH DO WYKONANIA 6. OBLICZENIA ELEMENTÓW KONSTRUKCYJNYCH 7 ROZWIĄZANIA ARCHITEKTONICZNO PRZESTRZENNE 8. ROZWIĄZANIA KONSTRUKCYJNE I MATERIAŁOWE 9. WYPOSAśENIE BUDOWLANO INSTALACYJNE 0. OCHRONA CIEPLNA BUDYNKU. CHARAKTERYSTYKA EKOLOGICZNA BUDYNKU 2. OCHRONA POśAROWA BUDYNKU 3. UWAGI INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA. CZĘŚĆ RYSUNKOWA: - Rys. PS Plan sytuacyjny - Rys. K Rzut parteru - Rys. 2K Konstrukcja stropu nad parterem - Rys. 3K Konstrukcja stropodachu - Rys. 4K Rzut dachu - Rys. 5K Przekroje

3 2. CZĘŚĆ OGÓLNA 2.. Zakres opracowania Zakres opracowania obejmuje wykonanie aktualizacji inwentaryzacji konstrukcji dachu oraz wykonanie projektu budowlanego przebudowy dachu na budynku świetlicy wiejskiej w Szarocinie nr 0 oraz wymiany pokrycia wraz z obróbkami w celu uzyskania pozwolenia na budowę Cel opracowania Niniejsze opracowanie ma na celu zapobiec awarii bądź katastrofie budowlanej konstrukcji dachy oraz zwiększyć jego nośność i sztywność (dostosowanie do aktualnych przepisów, norm). Dzięki wzmocnieniu konstrukcji wymienione pokrycie będzie trwalsze, a eksploatacja obiektu będzie mogła przebiegać bez przeszkód Podstawa opracowania - Zlecenie Właściciela obiektu - Inwentaryzacja budynku z roku 978 dostarczona przez inwestora - Wizje, oględziny w terenie, - Mapa sytuacyjno wysokościowa - Przepisy budowlane, polskie normy, literatura fachowa 2.4. Przeznaczenie obiektu Obecnie obiekt nad którym wykonywane jest wzmocnienie konstrukcji dachu pełni rolę świetlicy wiejskiej z zapleczem kuchennym i sanitarnym w Szarocinie Lokalizacja obiektu. Obiekt zlokalizowany jest na działce nr 74. Budynek jest objęty ochroną konserwatorską poprzez wpis do gminnej ewidencji zabytków nieruchomych. PROJEKTOWANA INWESTYCJA NIE WYMAGA OPRACOWANIA PROJEKTU ZAGOSPODAROWANIA TERENU, PONIEWAś ZAKRES PROJEKTOWANYCH ROBÓT ZAMYKA SIĘ W BRYLE BUDYNKU I NIE WYCHODZI NA TEREN PRZYLEGŁY DO BUDYNKU. 3. CZĘŚĆ OPISOWA STAN ISTNIEJĄCY Budynek objęty opracowaniem jest obiektem jednokondygnacyjnym z poddaszem. Częściowo podpiwniczony przekryty dachem płaskim konstrukcji drewnianej. Fundamenty nie dokonywano odkrywek Ściany nośne z cegły ceramicznej pełnej na zaprawie cementowo-wapiennej. Ściany zewnętrzne szerokości ok. 50cm. Strop nad piwnicą strop typu Kleina na belkach stalowych w rozstawie co 40cm. Stropy nad salą oraz pomieszczeniami pomocniczymi drewniane wykonane z belek o przekroju 8x24cm w układzie poprzecznym w rozstawie co ok. 04cm. Nad świetlicą belki stropowe podwieszone są za pomocą śrub do podłuŝnie biegnących dwóch kratownic (w rozstawie /3, 2/3), które jednocześnie pełnią funkcje podparcie dla krokwi. Stropy od strony pomieszczeń uŝytkowych deskowane i tynkowane, na poddaszu brak deskowania, Między belkami znajduje się ŜuŜel. Widoczne próby wzmacniana belek stropowych. Dach konstrukcja dachu drewniana. Krokwie o przekroju 3x3cm oparte na ścianach nośnych oraz dwóch kratownicach drewnianych (dach nad salą i

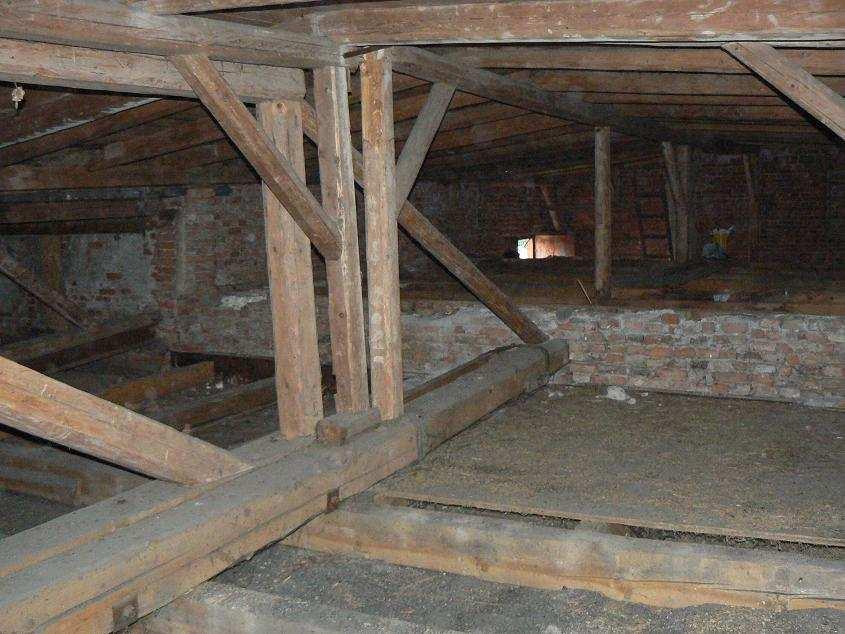

4 pomieszczeniami pomocniczymi bez sceny). Nad sceną krokwie oparte są na ścianach zewnętrznych oraz płatwi kalenicowej. Dach kryty papą. 4. OCENA TECHNICZNA POSZCZEGÓLNYCH ELEMENTÓW BUDYNKU FUNDAMENTY - nie dokonywano odkrywek fundamentów. Po wizji lokalnej nie zauwaŝono pęknięć ani uszkodzeń na ścianach zewnętrznych w okolicy gruntu co mogło by sugerować uszkodzenie fundamentu. Stan techniczny dobry. ŚCIANY NOŚNE Na podstawie wizji lokalnej nie stwierdzono usterek. Stan techniczny dobry. STROP belki stropowe ugięte spowodowane zmniejszeniem nośności kratownic podwieszających belki. W miejscach przecieków pokrycia dachowego belki zgnite. Stan techniczny dostateczny Ramy przenoszące obciąŝenie od belek stropowych i dachu mocno ugięte z luźnymi węzłami i brakującymi elementami. Stan techniczny zły Fot. Rama główna (kalenica) Fot.2 Rama główna (kalenica), płatew kalenicowa nad sceną

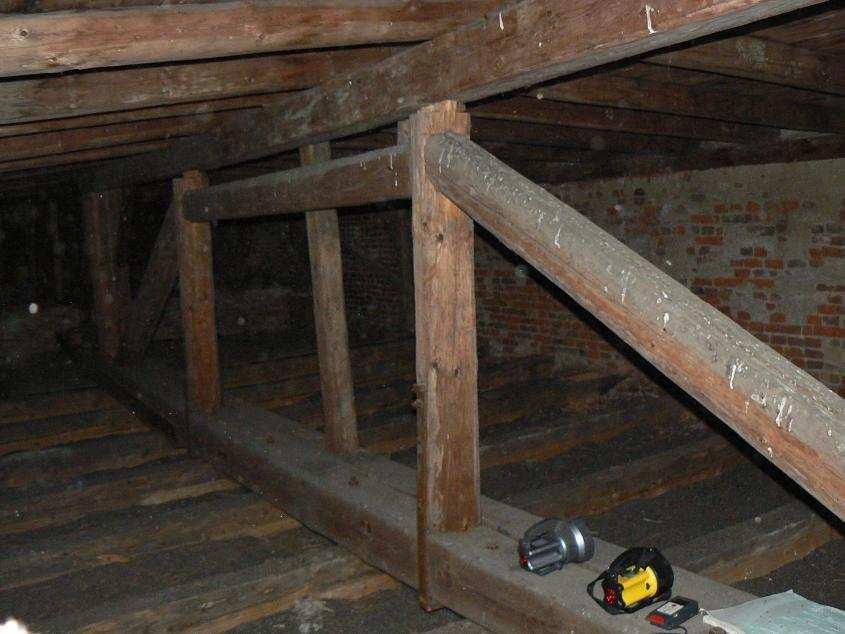

5 DACH Krokwie zbyt wiotkie, przekroczony stan graniczny uŝytkowania i nośności. Połacie dachu zapadnięte, lokalnie deskowanie oraz krokwie zgnite. Pokrycie z licznymi pęcherzami i pęknięciami przecieka. Stan techniczny zły Stwierdza się, iŝ stan techniczny elementów konstrukcyjnych obiektu pozwala na wykonanie wzmocnień konstrukcji dachu wraz z jego remontem. W przypadku stwierdzenia w trakcie robót budowlanych stanu technicznego poszczególnych elementów konstrukcji odbiegającego od stanu stwierdzonego przez projektanta w dniu oględzin lub stwierdzenia uŝycia materiałów innych niŝ określonych w dniu oględzin naleŝy wstrzymać roboty i wezwać projektanta. 5. WYKAZ ROBÓT NIEZBĘDNYCH DO WYKONANIA W celu doprowadzenia konstrukcji dachu do aktualnych przepisów i stanu nie zagraŝającemu ludziom naleŝy wykonać następujący zakres prac remontowych: - Wzmocnienie istniejących kratownic - Wzmocnienie krokwi - Uzupełnienie brakujących elementów konstrukcyjnych - Impregnacja wszystkich elementów drewnianych - Lokalna wymiana deskowania dachu - Wymiana pokrycia dachowego - Wykonanie nowych obróbek blacharskich dachu - MontaŜ nowych rynien i rur spustowych - Przemurowanie korony kominów - Usunięcie ŜuŜla znajdującego się pomiędzy belkami - Docieplenie stropów drewnianych wełną mineralną - Wykonanie kratek wentylacyjnych na poddaszu - Wykonanie pasów komunikacyjnych na belkach stropowych 6. OBLICZENIA ELEMENTÓW KONSTRUKCYJNYCH OBLICZENIA STATYCZNO-WYTRZYMAŁOŚCIOWE 6. ZałoŜenia ogólne do obliczeń: Lokalizacja obiektu - Szarocin H=540 m.n.p.m. Strefa obciąŝenia śniegiem - I (wg PN-80/B-0200/Az) Strefa obciąŝenia wiatrem - III (wg PN-77/B-020/Az) Klasa drewna konstrukcyjnego kratownic C8 (obniŝenie klasy wytrzymałościowej drewna przyjęto z uwagi na wiek budynku oraz destrukcyjne oddziaływanie wilgoci spowodowanej zaciekami) 6.2 Zestawienie obciąŝeń. a) obciąŝenia zmienne - stropodach obc. śniegiem, A = 540mn.p.m., α = 9 S k = Q k x C x,2 S = S k γ f γ f =,5 Q k = 0,007A-,4=2,38kN/m 2 C = 0,8 S k = 2,38x 0,80 =,90 kn/m 2, S d = 2,86kN/m 2 uwaga: ze względu na lokalizację budynku, w obliczeniach dodatkowo przyjęto współczynnik zwiększający obciąŝenia od śniegu o 20%

6 - obciąŝenia zmienne uŝytkowe (strop nad parterem) q k = 0,5 kn/m 2 q 0 = 0,5x,2 = 0,6 kn/m 2 b) obciąŝenia stałe - stropodach Nazwa symbol wielkość cięŝar obc. charakt. wsp. g obc. oblicz. m kn/m3 kn/m2 kn/m2 kn/m2 2x papa qk= 0,00,0 0,0,2 0,32 deskowanie qk2= 0,025 6,0 0,50,2 0,80 suma 0,260 0,32 - strop nad parterem Nazwa symbol wielkość cięŝar obc. obc. wsp. g charakt. oblicz. m kn/m3 kn/m2 kn/m2 kn/m2 belki qk= 0,043 6,0 0,259,2 0,3 wełna qk3= 0,200 0,5 0,00,3 0,30 deskowanie qk= 0,025 6,0 0,50,2 0,80 tynk qk= 0,020 2,0 0,420,2 0,504 suma 0,929, Sprawdzenie nośności dla wiązara dachowego oraz belek stropowych nad sceną (układ uproszczony załoŝono występowanie słupów w jednej płaszczyźnie pominięto występowanie podwalin PRZEKROJE PRĘTÓW: ,200 0,200 0,060, ,500,800,800,800,800 0,500 V=,800 H=8,200 PRĘTY UKŁADU: Typy prętów: 00 - sztyw.-sztyw.; 0 - sztyw.-przegub; 0 - przegub-sztyw.; - przegub-przegub 22 - cięgno Pręt: Typ: A: B: Lx[m]: Ly[m]: L[m]: Red.EJ: Przekrój: 00 7,800 0,200,8,000 5 B 30x ,800 0,200,8,000 5 B 30x ,800-0,200,8,000 5 B 30x ,800-0,200,8,000 5 B 30x ,500-0,060 0,504,000 5 B 30x ,500-0,060 0,504,000 5 B 30x ,800 0,000,800,000 B 24,0x38, ,800 0,000,800,000 B 24,0x38,0

7 9 00 0,800 0,000,800,000 B 24,0x38, ,800 0,000,800,000 B 24,0x38, ,000 -,800,800,000 3 B 5,0x5, ,000,600,600,000 3 B 5,0x5, ,000,600,600,000 3 B 5,0x5,0 WIELKOŚCI PRZEKROJOWE: Nr. A[cm2] Ix[cm4] Iy[cm4] Wg[cm3] Wd[cm3] h[cm] Materiał: 92, ,0 25 Drewno C , ,0 25 Drewno C , ,0 25 Drewno C 8 STAŁE MATERIAŁOWE: Materiał: Moduł E: NapręŜ.gr.: AlfaT: [N/mm2] [N/mm2] [/K] 25 Drewno C ,000 5,00E-06 OBCIĄśENIA: 2,9 2,9 0,3 0,3 6 2,9 0,3 3 2,92,9 0, ,9 0,3 0,3, 0,3, 0,3, 0,3, 0,3, ,9 2,9 0,3 0,3 5 OBCIĄśENIA: ([kn],[knm],[kn/m]) Pręt: Rodzaj: Kąt: P(Tg): P2(Td): a[m]: b[m]: Grupa: A "cięŝar własny" Zmienne γf=,00 Liniowe 6,3 0,32 0,32 0,00,8 2 Liniowe 6,3 0,32 0,32 0,00,8 3 Liniowe -6,3 0,30 0,30 0,00,8 4 Liniowe -6,3 0,30 0,30 0,00,8 5 Liniowe -6,3 0,30 0,30 0,00 0,50 6 Liniowe 6,3 0,30 0,30 0,00 0,50 7 Liniowe 0,0 0,30 0,30 0,00,80 8 Liniowe 0,0 0,30 0,30 0,00,80 9 Liniowe 0,0 0,30 0,30 0,00,80 0 Liniowe 0,0 0,30 0,30 0,00,80 Grupa: B "zmienne" Zmienne γf=,00 7 Liniowe 0,0,2,2 0,00,80 8 Liniowe 0,0,2,2 0,00,80 9 Liniowe 0,0,2,2 0,00,80 0 Liniowe 0,0,2,2 0,00,80 Grupa: C "śnieg" Zmienne γf=,20 Liniowe 6,3 2,90 2,90 0,00,8 2 Liniowe 6,3 2,90 2,90 0,00,8 3 Liniowe -6,3 2,90 2,90 0,00,8 4 Liniowe -6,3 2,90 2,90 0,00,8 5 Liniowe -6,3 2,90 2,90 0,00 0,50 6 Liniowe 6,3 2,90 2,90 0,00 0,50

8 W Y N I K I OBCIĄśENIOWE WSPÓŁ. BEZPIECZ.: Grupa: Znaczenie: ψd: γf: A -"cięŝar własny" Zmienne,00,00 B -"zmienne" Zmienne,00,00 C -"śnieg" Zmienne,00,20 MOMENTY: 0,5 6-0,5,5 0,4 0,4,7 2,7 3 0,4 0,4 3 2,54-0,5-0, ,4 24,4 32,9 32,9 24,3 24,3 TNĄCE: 3,9 6 -,9 4,8 0 3,2-3,0 2,3 3 6,0 3,6 3,0 2-3,6 3-3, ,5-3,5-6,0-2,2-3,9-4,8,9 5 NORMALNE: 0,0 6-0,6-0,6 -, ,9-6,3 -,3 -,3 -,3-0,6 2-6,2 4 0,0-0, ,3-6,9-6,2

9 NAPRĘśENIA: NAPRĘśENIA: ObciąŜenia obl.: ABC Pręt: x/l: x[m]: SigmaG: SigmaD: SigmaMax/Ro: [MPa] 25 Drewno C 8 0,00 0,000,3 -,3 0,22 0,57,026-4,2 4, 0,382*,00,8 -,0 0,9 0,092,00 0,504 0,0-0,0 0, ,00 0,000-6,7 6,7 0,608,00,800-9,0 9,0 0,820* * = Wartości ekstremalne REAKCJE PODPOROWE: 5 0, , ,8 REAKCJE PODPOROWE: ObciąŜenia obl.: ABC Węzeł: H[kN]: V[kN]: Wypadkowa[kN]: M[kNm]: -0,0 5,8 5,8 3-0,0 5,8 5,8 0,0 4,8 4,8 2 0,0 4,8 4,8 PRZEMIESZCZENIA:

10 DEFORMACJE: ObciąŜenia obl.: ABC Pręt: Wa[m]: Wb[m]: FIa[deg]: FIb[deg]: f[m]: L/f: -0,0000-0,0309 -,82-0,708 0, ,3 2-0,0309-0,0435-0,708-0,8 0, ,3 3-0,0425-0,0299 0,9 0,708 0, ,0 4-0,0299 0,00 0,708,8 0, ,6 5 0,00 0,04,8,59 0, ,9 6 0,0000-0,002 -,82 -,6 0, ,9 7-0,0307-0,0432-0,760 0,000 0, ,3 8-0,0432-0,0307 0,000 0,760 0, ,7 9-0,0307 0,0000 0,760,088 0,003 35,9 0 0,0307 0,0000-0,760 -,089 0, ,9 0,0048-0,0000-0,52-0,52 0,0000 2,53E+4 2 0,0000-0,0062-0,22-0,22 0,0000 2,25E+4 3 0,0000-0,0034-0,22-0,22 0,0000 4,50E Sprawdzenie nośności projektowanych płatwi wiązara dachowego PRZEKROJE PRĘTÓW: ,700 3,700 0,700,200 0,700 0,700 2,900 0,700 0,700,600 0,700 V=2,400 H=9,900 PRĘTY UKŁADU: Typy prętów: 00 - sztyw.-sztyw.; 0 - sztyw.-przegub; 0 - przegub-sztyw.; - przegub-przegub 22 - cięgno Pręt: Typ: A: B: Lx[m]: Ly[m]: L[m]: Red.EJ: Przekrój: 0 9 0,700 0,000 0,700,000 5 B 7,0x5, ,200 0,000,200,000 5 B 7,0x5, ,700 0,000 0,700,000 5 B 7,0x5, ,700 0,000 0,700,000 5 B 7,0x5, ,900 0,000 2,900,000 5 B 7,0x5, ,700 0,000 0,700,000 5 B 7,0x5, ,700 0,000 0,700,000 5 B 7,0x5, ,600 0,000,600,000 5 B 7,0x5, ,700 0,000 0,700,000 5 B 7,0x5, ,000-0,700 0,700,000 B 5,0x5,0

11 ,000 -,700,700,000 B 5,0x5, ,000-0,700 0,700,000 B 5,0x5, ,000 -,700,700,000 B 5,0x5, ,000-0,700 0,700,000 B 5,0x5, ,000-0,700 0,700,000 B 5,0x5, ,700 0,700 0,990,000 8 B 30x ,700-0,700 0,990,000 8 B 30x ,700 0,700 0,990,000 8 B 30x ,700-0,700 0,990,000 8 B 30x ,700-0,700 0,990,000 8 B 30x ,700 0,700 0,990,000 8 B 30x30 WIELKOŚCI PRZEKROJOWE: Nr. A[cm2] Ix[cm4] Iy[cm4] Wg[cm3] Wd[cm3] h[cm] Materiał: 225, ,0 23 Drewno C , ,0 23 Drewno C , ,0 23 Drewno C27 STAŁE MATERIAŁOWE: Materiał: Moduł E: NapręŜ.gr.: AlfaT: [N/mm2] [N/mm2] [/K] 23 Drewno C ,700 3,00E-06 OBCIĄśENIA: 8,2 8,2 8,2 8,2 8,2 8,2 8,2 8,2 8,2 8, OBCIĄśENIA: ([kn],[knm],[kn/m]) Pręt: Rodzaj: Kąt: P(Tg): P2(Td): a[m]: b[m]: Grupa: A "śnieg" Zmienne γf=,20-9 Liniowe 0,0 8,20 8,20 0,00 0,70 W Y N I K I OBCIĄśENIOWE WSPÓŁ. BEZPIECZ.: Grupa: Znaczenie: ψd: γf: A -"śnieg" Zmienne,00,20 MOMENTY:

12 -4,5-4,5-5, -5, -5, -5, -5,9-5,9 0,9 0 0, ,7,7 6,7,7 2, ,7 9 3,0 2,7 2,0 5,3 3 TNĄCE: 4,3 3,3 9,8 0,7 5,8 2,9 3,8 0,8,3 0 -, 2 2, ,8-2,5-0,4,3 2, , 2 9-7,3-0,5 -,0-0,7 -,2 -,9-4,3 3-0,5 -,2 NORMALNE: 20,3 23,2 23,2 23,2-29,5,3,3-29,5-2,9-5,8 0-2,6-0,52-0,5 6, ,7 5 -,7 8, ,0 8-2,0 9-7,3 5-5, , , ,9-7,3-2,6-7,7-35,3-39,0-35,3-35,7-35,3-35,3-35,7 3-7,7-39,0 NAPRĘśENIA:

13 NAPRĘśENIA: ObciąŜenia obl.: A Pręt: x/l: x[m]: SigmaG: SigmaD: SigmaMax/Ro: [MPa] 23 Drewno C27 5 0,00 0,000 6,9-7, 0,423 0,50,450-7,4 7,3 0,442*,00 2,900 6,9-7, 0, ,00 0,000 8,2-8,3 0,498*,00,600-3,8 3,7 0, ,00 0,000-5,3,9 0,320*,00,700 -,7 -,7 0,04 * = Wartości ekstremalne REAKCJE PODPOROWE: , ,0 0,5 5,2 6 9,3 4,3 7,7 REAKCJE PODPOROWE: ObciąŜenia obl.: A Węzeł: H[kN]: V[kN]: Wypadkowa[kN]: M[kNm]: 5 0,5 7,7 7,7 6,2 39,0 39, 7 0,3 4,3 4,3 8-2,0 9,3 9,6 PRZEMIESZCZENIA: DEFORMACJE: ObciąŜenia obl.: A Pręt: Wa[m]: Wb[m]: FIa[deg]: FIb[deg]: f[m]: L/f: 5-0,007-0,006-0,204 0,2 0, ,2

14 6.5 Sprawdzenie nośności belki stropowej (strop nad salą) PRZEKROJE PRĘTÓW: 2 7,300 H=7,300 PRĘTY UKŁADU: Typy prętów: 00 - sztyw.-sztyw.; 0 - sztyw.-przegub; 0 - przegub-sztyw.; - przegub-przegub 22 - cięgno Pręt: Typ: A: B: Lx[m]: Ly[m]: L[m]: Red.EJ: Przekrój: 2 7,300 0,000 7,300,000 2 B 24,0x8,0 WIELKOŚCI PRZEKROJOWE: Nr. A[cm2] Ix[cm4] Iy[cm4] Wg[cm3] Wd[cm3] h[cm] Materiał: 2 432, ,0 25 Drewno C 8 STAŁE MATERIAŁOWE: Materiał: Moduł E: NapręŜ.gr.: AlfaT: [N/mm2] [N/mm2] [/K] 25 Drewno C ,000 5,00E-06 OBCIĄśENIA:,8,8,8,8,8 OBCIĄśENIA: ([kn],[knm],[kn/m]) Pręt: Rodzaj: Kąt: P(Tg): P2(Td): a[m]: b[m]: Grupa: A "" Zmienne γf=,00 Liniowe 0,0,80,80 0,00 7,30 W Y N I K I OBCIĄśENIOWE WSPÓŁ. BEZPIECZ.: Grupa: Znaczenie: ψd: γf: CięŜar wł.,00 A -"" Zmienne,00,00

15 MOMENTY: 9,8 3,7 3,7 9,8 TNĄCE: 7,5 4,0-0,3-4,0-7,5 NAPRĘśENIA: NAPRĘśENIA: ObciąŜenia obl.: CięŜar wł.+a Pręt: x/l: x[m]: SigmaG: SigmaD: SigmaMax/Ro: [MPa] 25 Drewno C 8 0,00 0,000 0,0 0,0 0,000 0,50 3,636-7,9 7,9 0,722*,00 7,300 0,0-0,0 0,000 * = Wartości ekstremalne REAKCJE PODPOROWE: 2 REAKCJE PODPOROWE: ObciąŜenia obl.: CięŜar wł.+a Węzeł: H[kN]: V[kN]: Wypadkowa[kN]: M[kNm]: 0,0 7,5 7,5 2 0,0 7,5 7,5

16 PRZEMIESZCZENIA: DEFORMACJE: ObciąŜenia obl.: CięŜar wł.+a Pręt: Wa[m]: Wb[m]: FIa[deg]: FIb[deg]: f[m]: L/f: -0,0000-0,0000 -,025,025 0, , 6.6 Sprawdzenie nośności dla ramy głównej obciąŝenie pasa dolnego,0kn/mb reakcja z krokwi obciąŝenie pasa dolnego 7,0kN/mb reakcja z belek stropu nad parterem PRZEKROJE PRĘTÓW: ,200 3,700 2,200 3,400 3,400 0,300,600 V=,900 H=2,900 PRĘTY UKŁADU: Typy prętów: 00 - sztyw.-sztyw.; 0 - sztyw.-przegub; 0 - przegub-sztyw.; - przegub-przegub 22 - cięgno Pręt: Typ: A: B: Lx[m]: Ly[m]: L[m]: Red.EJ: Przekrój: 00 3,700 0,000 3,700,000 7 B 28,0x52, ,200 0,000 0,200,000 7 B 28,0x52, ,200 0,000 2,200,000 7 B 28,0x52, ,400 0,000 3,400,000 7 B 28,0x52, ,400 0,000 3,400,000 7 B 28,0x52, ,000,600,600,000 6 B 20,0x20, ,000 0,300 0,300,000 6 B 20,0x20, ,000,600,600,000 6 B 20,0x20, ,000 0,300 0,300,000 6 B 20,0x20, ,000,600,600,000 6 B 20,0x20, ,000 0,300 0,300,000 6 B 20,0x20, ,400 0,000 3,400,000 B 8,0x8, ,400 -,600 3,758,000 B 8,0x8, ,900,600 4,25,000 6 B 20,0x20, ,200 0,000 2,200,000 6 B 20,0x20,0

17 WIELKOŚCI PRZEKROJOWE: Nr. A[cm2] Ix[cm4] Iy[cm4] Wg[cm3] Wd[cm3] h[cm] Materiał: 324, ,0 25 Drewno C , ,0 25 Drewno C , ,0 25 Drewno C 8 STAŁE MATERIAŁOWE: Materiał: Moduł E: NapręŜ.gr.: AlfaT: [N/mm2] [N/mm2] [/K] 25 Drewno C ,000 5,00E-06 OBCIĄśENIA: ,0,0,0,0,0 7,0 7,06 7,08 7,00 7, OBCIĄśENIA: ([kn],[knm],[kn/m]) Pręt: Rodzaj: Kąt: P(Tg): P2(Td): a[m]: b[m]: Grupa: A "" Zmienne γf=,00 Liniowe 0,0 7,00 7,00 0,00 3,70 2 Liniowe 0,0 7,00 7,00 0,00 0,20 3 Liniowe 0,0 7,00 7,00 0,00 2,20 4 Liniowe 0,0 7,00 7,00 0,00 3,40 5 Liniowe 0,0 7,00 7,00 0,00 3,40 Grupa: B "śnieg" Zmienne γf=,20 Liniowe 0,0,00,00 0,00 3,70 2 Liniowe 0,0,00,00 0,00 0,20 3 Liniowe 0,0,00,00 0,00 2,20 4 Liniowe 0,0,00,00 0,00 3,40 5 Liniowe 0,0,00,00 0,00 3,40 W Y N I K I OBCIĄśENIOWE WSPÓŁ. BEZPIECZ.: Grupa: Znaczenie: ψd: γf: A -"" Zmienne,00,00 B -"śnieg" Zmienne,00,20

18 MOMENTY: ,3-24,0-24,0-5, ,3-52, , ,4 4,6 40,4 8,9 TNĄCE: 33, , , , 7, ,5-45,6-4,5-4,5-6,6-9,0 NORMALNE: ,6 97, 236,6236,6 5236,6 236,6 2,3 236,6 236,6 236, , -255,7-236,6-236,6-236,6,3-236,6-26, ,7-26,5 NAPRĘśENIA:

19 NAPRĘśENIA: ObciąŜenia obl.: AB Pręt: x/l: x[m]: SigmaG: SigmaD: SigmaMax/Ro: [MPa] 25 Drewno C 8 0,00 0,000,6,6 0,48 0,44,633-2,4 5,6 0,53*,00 3,700 3,9-0,6 0, ,00 0,000 3,9-0,6 0,353,00 0,200 5,2 -,9 0,469* 3 0,00 0,000 5,2 -,9 0,469,00 2,200-4,3 7,6 0,688* 4 0,00 0,000-4,3 7,6 0,688,00 3,400 9,3-6, 0,848* 5 0,00 0,000 9,3-6, 0,848*,00 3,400,6,6 0,48 6 0,00 0,000 2,4 2,4 0,22*,00,600 2,4 2,4 0,22* 7 0,00 0,000 0,0 0,0 0,000*,00 0,300 0,0 0,0 0,000* 8 0,00 0,000-0,0-0,0 0,000*,00,600-0,0-0,0 0,000* 9 0,00 0,000-0,0-0,0 0,000*,00 0,300-0,0-0,0 0,000* 0 0,00 0,000 2,8 2,8 0,253*,00,600 2,8 2,8 0,253* 0,00 0,000 0,0-0,0 0,000*,00 0,300 0,0 0,0 0,000* 2 0,00 0,000-7,3-7,3 0,664*,00 3,400-7,3-7,3 0,664* 3 0,00 0,000-8, -8, 0,734*,00 3,758-8, -8, 0,734* 4 0,00 0,000-6,4-6,4 0,58*,00 4,25-6,4-6,4 0,58* 5 0,00 0,000-5,9-5,9 0,538*,00 2,200-5,9-5,9 0,538* * = Wartości ekstremalne REAKCJE PODPOROWE: REAKCJE PODPOROWE: ObciąŜenia obl.: AB Węzeł: H[kN]: V[kN]: Wypadkowa[kN]: M[kNm]: 0,0 30,3 30,3 5 0,0 30,3 30,3

20 PRZEMIESZCZENIA: DEFORMACJE: ObciąŜenia obl.: AB Pręt: Wa[m]: Wb[m]: FIa[deg]: FIb[deg]: f[m]: L/f: -0,0000-0,0226-0,572-0,9 0, ,4 2-0,0226-0,0233-0,9-0,28 0, ,2 3-0,0233-0,030-0,28 0,023 0, , 4-0,030-0,0092 0,023 0,330 0, ,5 5-0,0092 0,0000 0,330 0,78 0, ,2 6-0,0007-0,0062-0,95-0,95 0,0000 2,34E+3 7-0,0062-0,0072-0,95-0,95 0,0000 2,E+3 8-0,00-0,0047-0,29-0,29 0,0000 3,75E+3 9-0,0047-0,0054-0,29-0,29 0,0000 4,22E+3 0-0,007-0,0020-0,009-0,009 0,0000 4,50E+4-0,0020-0,0020-0,009-0,009 0,0000 8,44E+3 2-0,030-0,0087 0,36 0,36 0,0000,20E+4 3-0,0070 0,000 0,23 0,23 0,0000 5,29E+4 4-0,0000-0,0235-0,320-0,320 0,0000,48E+4 5-0,0229-0,030-0,88-0,88 0,0000 7,74E Sprawdzenie nośności belki stalowej IN320 PRZEKROJE PRĘTÓW: 5,500 H=5,500 PRĘTY UKŁADU: Typy prętów: 00 - sztyw.-sztyw.; 0 - sztyw.-przegub; 0 - przegub-sztyw.; - przegub-przegub 22 - cięgno Pręt: Typ: A: B: Lx[m]: Ly[m]: L[m]: Red.EJ: Przekrój: 2 5,500 0,000 5,500,000 IN320 WIELKOŚCI PRZEKROJOWE: Nr. A[cm2] Ix[cm4] Iy[cm4] Wg[cm3] Wd[cm3] h[cm] Materiał: 75, ,0 2 Stal St3

21 STAŁE MATERIAŁOWE: Materiał: Moduł E: NapręŜ.gr.: AlfaT: [N/mm2] [N/mm2] [/K] 2 Stal St ,000,20E-05 OBCIĄśENIA: 85,4 OBCIĄśENIA: (REAKCJA OD OBC.ŚNIEGIEM) ([kn],[knm],[kn/m]) Pręt: Rodzaj: Kąt: P(Tg): P2(Td): a[m]: b[m]: Grupa: A "" Zmienne γf=,00 Skupione 0,0 85,4 2,75 W Y N I K I OBCIĄśENIOWE WSPÓŁ. BEZPIECZ.: Grupa: Znaczenie: ψd: γf: A -"" Zmienne,00,00 MOMENTY: 7,4 TNĄCE: 42,7 42,7-42,7-42,7

22 NAPRĘśENIA: NAPRĘśENIA: ObciąŜenia obl.: A Pręt: x/l: x[m]: SigmaG: SigmaD: SigmaMax/Ro: [MPa] 2 Stal St3 0,00 0,000 0,0 0,0 0,000 0,50 2,750-57,0 57,0 0,668*,00 5,500 0,0 0,0 0,000 * = Wartości ekstremalne REAKCJE PODPOROWE: 2 REAKCJE PODPOROWE: ObciąŜenia obl.: A Węzeł: H[kN]: V[kN]: Wypadkowa[kN]: M[kNm]: 0,0 42,7 42,7 2 0,0 42,7 42,7 PRZEMIESZCZENIA: DEFORMACJE: ObciąŜenia obl.: A Pręt: Wa[m]: Wb[m]: FIa[deg]: FIb[deg]: f[m]: L/f: -0,0000 0,0000-0,377 0,377 0,02 455,8

23 7. ROZWIĄZANIA ARCHITEKTONICZNO PRZESTRZENNE Budynek objęty opracowaniem oparty jest na dwóch prostokątach. Projektowane wzmocnienie konstrukcji dachu oraz wymiana pokrycia nie zmieni kształtu budynku. 8. ROZWIĄZANIA KONSTRUKCYJNE I MATERIAŁOWE 8. Strop belki stropu nad sceną (8x24cm) wzmocnić przez obustronne wykonanie nabitek 0x24cm Wszystkie fragmenty belek z zaobserwowanymi śladami degradacji naleŝy wymienić i scalić za pomocą kształtowników stalowych C Konstrukcja dachu istniejące krokwie naleŝy podeprzeć dodatkowymi płatwiami (stropodach płaski nad sceną) lub wzmocnić przez wykonanie nabitek z drewna klasy C30 (stropodach nad salą oraz w części przyległej do budynku). Ponadto naleŝy uzupełnić widoczne braki w konstrukcji (miecze, słupy), jak równieŝ wzmocnić wszelkie połączenia (wykazujące jakiekolwiek ślady uszkodzeń) między poszczególnymi elementami konstrukcji. 8.3 Kominy projektuje się przemurowanie kominów ponad dachem z cegły klinkierowej pełnej 8.4 Izolacje termiczne na całej powierzchni stropu nad parterem naleŝy ułoŝyć izolację termiczną z wełny mineralnej miękkiej o grubości 20cm, dodatkowo zabezpieczając ją membraną wiatroizolacyjną wysoceparoprzepuszczalną; ponadto projektuje się pomost komunikacyjny umoŝliwiający zabezpieczający materiał izolacyjny. Ścianę pionową przy stropie naleŝy zaizolować termicznie styropianem EPS 70 o grubości 20cm z zatopioną siatką z włókna szklanego. 8.5 Stolarka drzwiowa naleŝy wymienić istniejące skrzydła drzwiowe wraz z okuciami 8.6 Pokrycie dachu po zdjęciu istniejącego pokrycia bitumicznego, naleŝy wymienić zniszczone fragmenty deskowania oraz (po zabezpieczeniu desek środkiem ochronnym) ułoŝyć dwie warstwy papy (podkładowa oraz wierzchniego krycia) zgodnie z wytycznymi producenta 8.7 Rynny i rury spustowe, obróbki blacharskie naleŝy wymienić istniejące na tytanowo cynkowe (uwaga: obróbki mające styczność z papą zgrzewalną oraz poddawane oddziaływaniu wysokiej temperatury w trakcie wykonywania prac wykonać z blachy ocynkowanej) 9. WYPOSAśENIE BUDOWLANO INSTALACYJNE Bez zmian. 0. OCHRONA CIEPLNA BUDYNKU Bez zmian z wyjątkiem docieplenia stropu nad salą i sceną. Współczynnik przenikania ciepła przez ocieplony strop: U<0,25 W/(m 2 K)

24 . CHARAKTERYSTYKA EKOLOGICZNA BUDYNKU Remont dachu zaprojektowano w całości z materiałów sprawdzonych w uŝytkowaniu pod względem ekologicznym. 2. OCHRONA POśAROWA BUDYNKU Bez zmian. 3. UWAGI W przypadku stwierdzenia innych lub rozleglejszych uszkodzeń konstrukcji i poszycia dachu niŝ wykazanych w opracowaniu naleŝy wstrzymać prace i wezwać projektanta.
