1 ASA projekt A S A p r o j e k t Al. Stanów Zjednoczonych 20 B/72, WARSZAWA Tel.: , asa_projekt@vp.pl INWENTARYZACJA poddasza nad budynkiem Przedszkola nr 192 przy ul. Liczydło 3A w Warszawie, gmina Białołęka Obiekt: Przedszkole nr 192, przy ul. Liczydło 3A, Warszawa Adres: działka nr ewid. 55, 56 i 57 w obrębie , gmina: Białołęka województwo: mazowieckie Inwestor: Jednostka projektowa: Urząd Dzielnicy Białołęka miasta st. Warszawa Wydział Oświaty i Wychowania ul. Modlińska 197, Warszawa ASA-projekt, arch. Andrzej Szklarski Al. Stanów Zjednoczonych 20 B/ Warszawa Warszawa

2 ASA projekt A S A p r o j e k t Al. Stanów Zjednoczonych 20 B/72, WARSZAWA Tel.: , asa_projekt@vp.pl INWENTARYZACJA poddasza nad budynkiem Przedszkola nr 192 przy ul. Liczydło 3A w Warszawie, gmina Białołęka Obiekt: Przedszkole nr 192, przy ul. Liczydło 3A, Warszawa Adres: działka nr ewid. 55, 56 i 57 w obrębie , gmina: Białołęka województwo: mazowieckie Inwestor: Jednostka projektowa: Urząd Dzielnicy Białołęka miasta st. Warszawa Wydział Oświaty i Wychowania ul. Modlińska 197, Warszawa ASA-projekt, arch. Andrzej Szklarski Al. Stanów Zjednoczonych 20 B/ Warszawa BranŜa/Funkcja Imię i Nazwisko Nr uprawnień Data Podpis Architektura: Projektant: mgr inŝ. arch. Andrzej Szklarski St-223/86 2

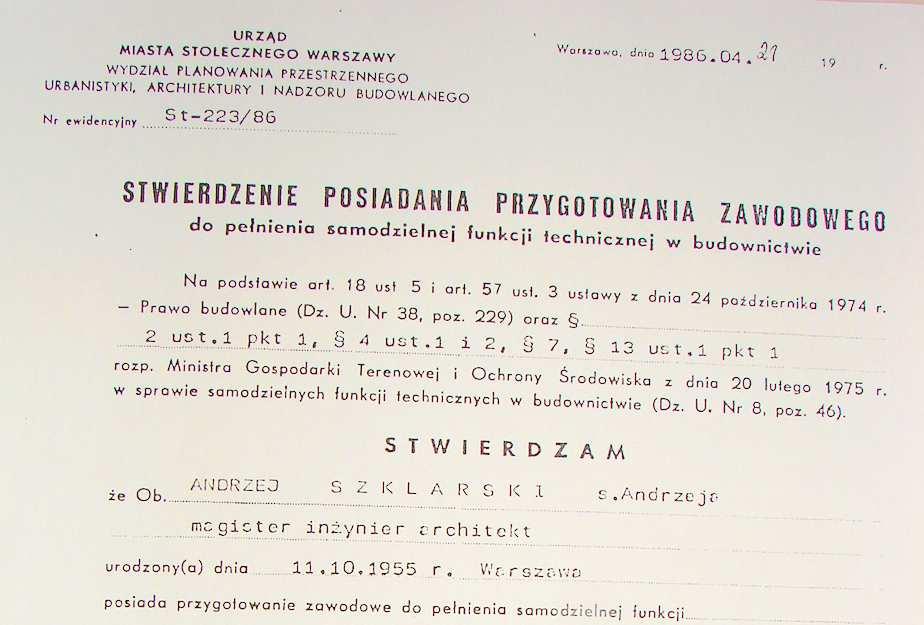

3 SPIS ZAWARTOŚCI OPRACOWANIA: KOPIE UPRAWNIEŃ PROJEKTANTA INWENTARYZACJA - CZĘŚĆ OPISOWA INWENTARYZACJA - CZĘŚĆ RYSUNKOWA 3

4 4

5 5

6 Spis treści L.p. NR STRONY I OPIS TECHNICZNY ARCHITEKTONICZNY Dane ogólne 7 2. Podstawy opracowania 7 3. Opis stanu istniejącego 7-9 II CZĘŚĆ RYSYNKOWA

7 I OPIS TECHNICZNY Inwentaryzacji budowlanej poddasza nieuŝytkowego budynku Przedszkola nr 192, przy ul. Liczydło 3A, Warszawa, gmina Białołęka, działka nr ew. 55, 56 i 57 1 Dane ogólne 1.1 Inwestor: Urząd Dzielnicy Białołęka miasta st. Warszawa Wydział Oświaty i Wychowania ul. Modlińska 197, Warszawa 1.2 Obiekt: Budynek Przedszkola nr 192, przy ul. Liczydło 3A, w Warszawie 1.3 Lokalizacja obiektu: Działka nr ewid. 55,56 i 57, w obrębie , gmina Białołęka, woj. mazowieckie 1.4 Projektant: ASA-PROJEKT, arch. Andrzej Szklarski Al. Stanów Zjednoczonych 20 B/72, Warszawa 1.5 Przedmiot zamówienia: Zgodnie ze zleceniem Inwestora przedmiotem niniejszego opracowania jest: Inwentaryzacja poddasza nieuŝytkowego nad budynkiem Przedszkola nr 192, przy ul. Liczydło 3A, w Warszawie, gmina Białołęka, stanowiąca element głównego zadania jakim jest Projekt Budowlano-Wykonawczy robót remontowobudowlanych elementów dachu w/w budynku Przedszkola nr 192; 2 Podstawa opracowania dokumentacji Umowa nr BIA/IR/B/B-V-1-27/66/2011/165/988 z dnia ; Pomiary własne poddasza budynku Przedszkola nr 192, wykonane przez ASA-projekt, Al. Stanów Zjednoczonych 20B/72, Warszawa w maju 2011; Kopia mapy sytuacyjno wysokościowa terenu w skali 1:500 Obowiązujące normy i przepisy; 3 Opis stanu istniejącego a) Rok budowy ok r; b) Budynek Przedszkola nr 192, zlokalizowany w Warszawie, w dzielnicy Białołęka przy ul. Liczydło 3A jest własnością Urzędu Miasta St. Warszawa; c) Nieruchomość, na której jest połoŝony budynek Przedszkola, składa się z trzech działek gruntu o kolejnych nr ewidencyjnych: 55, 56 i 57, połoŝonych w obrębie geodezyjnym W/w działki tworzą wspólnie obszar, o kształcie zbliŝonym do prostokąta o wym. ok. 70,00 72,00 x 55 m Powierzchnia całkowita działki 3945 m 2 Działka jest w całości ogrodzona. 7

8 Od strony północno-zach. nieruchomość graniczy z działką nr ew. 43, stanowiącą własność Miasta stołecznego Warszawa. Od strony południowo-zach. nieruchomość graniczy z działkami nr ew.: 48, 53 i 54, stanowiącymi własność prywatną. Działki nr ew. 53 i 54 są niezabudowane. Działka nr ew. 48 stanowi wspólny obszar z zabudowaną działką nr ew. 47. Od strony południowo-wsch. nieruchomość graniczy z dwiema działkami zabudowanymi nr ew. 63 i 64 oraz z niezabudowaną działką nr ew. 65. Od strony północno-wsch. nieruchomość graniczy z zabudowaną działką nr ew. 58. d) Bryła budynku Budynek wolno stojący o dwóch kondygnacjach nadziemnych (parter i I piętro) i jednej kondygnacji podziemnej (piwnica), z poddaszem nieuŝytkowym. Budynek o zwartej bryle, na planie prostokąta z dwoma bocznymi, parterowymi skrzydłami, przybudowanymi od frontu. e) Parametry budynku powierzchnia działki 3945 m 2 powierzchnia zabudowy ok. 632 m 2 powierzchnia uŝytkowa, ogólna ok m 2 kubatura ok m 3 Długość budynku (wraz z przybudówkami) ok cm Szerokość budynku (bez przybudówek) ok cm wysokość budynku Wysokość kondygnacji uŝytkowych 11,40 m 260 cm Wysokość pomieszczeń piwnicy ok. 220 cm f) Główna bryła budynku przykryta dachem czterospadowym kopertowym. Połacie dachowe o spadku ok. 78%. g) Pokrycie dachu typu cięŝkiego z dachówki ceramicznej zakładkowej, układanej na łatach o przekroju 6x4cm. Stan techniczny jest niezadowalający, nieszczelność pokrycia powoduje częste zacieki. Doraźne naprawy nie rozwiązują problemu. h) Więźba dachowa o konstrukcji drewnianej oparta na zewnętrznych ścianach nośnych i na stropie. Wysokość murowanych ścianek kolankowych, H=100cm. Główne elementy konstrukcyjne więźby dachowej: krokwie 10 x16 cm (w rozstawie co ok. 100cm) kleszcze 6 x18 cm płatwie przyścienne 15 x15 cm płatwie podstawowe 14 x22 cm słupy środkowe w osi kalenicy 10 x12 cm słupy skrajne 14 x14 cm murłaty 12 x 12 cm W więźbie dachowej widoczne miejsca poraŝone białym grzybem domowym, na poziomie murłat. 8

9 j) Kominy wentylacyjne Wyjścia przewodów wentylacji grawitacyjnej ponad dach są obudowane kominami murowanym z cegły pełnej, otynkowanymi i nakrytymi czapkami betonowymi. Wyloty kanałów są zabezpieczone kratkami wentylacyjnymi. Na części Koninów zaobserwowano zniszczenia dotyczące powłoki tynkarskiej. Zalecana jest rozbiórka kominów do poziomu 30 cm poniŝej najniŝszego punktu połaci dachowej otaczającej komin, a następnie wymurowanie kominów z cegły ceramicznej pełnej klasy R c = 200 (20 MPa) na zaprawie cementowo-wapiennej marki R z =50 (5MPa) wraz z odtworzeniem istniejących przewodów wentylacyjnych i spalinowych oraz wykonanie na kominach czapek betonowych o grubości 8 10 cm zbrojonych siatką stalową Ø 6 # 5x5 cm; k) Rynny i rury spustowe Odprowadzenie wody deszczowej z dachów budynku wykonano przy pomocy rynien i rur spustowych z blachy stalowej ocynkowanej. Stan techniczny rynien i rur spustowych zadowalający. na połączeniu rynien i rur spustowych wymagane jest zamocowanie wlewów z koszami ograniczającymi zanieczyszczenie; l) Dotychczasowe prace remontowe prowadzone w budynku nie obejmowały dachu, ocieplenia budynku i elewacji, stolarki okiennej i drzwi, ani otoczenia obiektu. W obrębie dachu były podejmowane doraźne naprawy, powodowane nieszczelnością pokrycia i lokalnymi sezonowymi zaciekami. Ale prace te nie obejmowały obróbek blacharskich, kominów wentylacyjnych na dachu, rynien ani pokrycia dachowego w całości.... arch. Andrzej Szklarski St 223/86 9

10 II CZĘŚĆ RYSUNKOWA SPIS RYSUNKÓW LP NR RYSUNKU SKALA NR STRONY 1 PLAN SYTUACYJNY A-1 1: RZUT PODDASZA A-2 1 : RZUT WIĘŹBY DACHOWEJ A-3 1 : RZUT POŁACI DACHU A-4 1 : PRZEKRÓJ POPRZECZNY A-5 1 :
