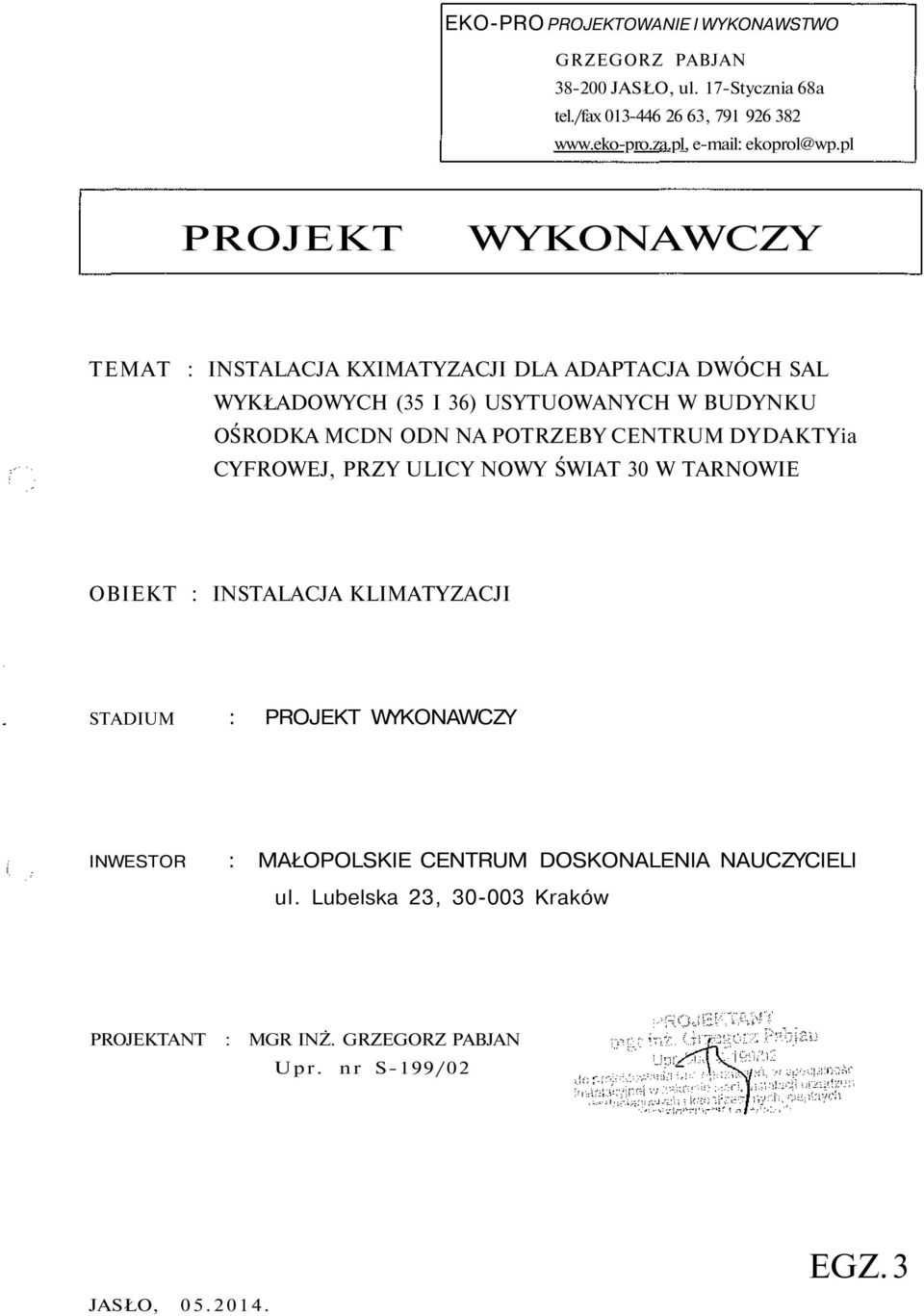

1 EKO-PRO PROJEKTOWANIE I WYKONAWSTWO GRZEGORZ PABJAN JASŁO, ul. 17-Stycznia 68a tel./fax , ekoprol@wp.pl PROJEKT WYKONAWCZY TEMAT : INSTALACJA KXIMATYZACJI DLA ADAPTACJA DWÓCH SAL WYKŁADOWYCH (35 I 36) USYTUOWANYCH W BUDYNKU OŚRODKA MCDN ODN NA POTRZEBY CENTRUM DYDAKTYia CYFROWEJ, PRZY ULICY NOWY ŚWIAT 30 W TARNOWIE OBIEKT : INSTALACJA KLIMATYZACJI STADIUM : PROJEKT WYKONAWCZY INWESTOR : MAŁOPOLSKIE CENTRUM DOSKONALENIA NAUCZYCIELI ul. Lubelska 23, Kraków PROJEKTANT : MGR INŻ. GRZEGORZ PABJAN Upr. nr S-199/02 JASŁO, EGZ. 3

2 EKO-PRO, ul. 17-Stycznia 68a, Jasio tel. {013) , OŚWIADCZENIE Oświadczam, że niniejszy PROJEKT WYKONAWCZY INSTALACJA KLI- MATYZACJI DLA ADAPTACJA DWÓCH SAL WYKŁADOWYCH (35 i 36) USYTUOWA- NYCH W BUDYNKU OŚRODKA MCDN ODN NA POTRZEBY CENTRUM DYDAKTYKI CY- FROWEJ, PRZY ULICY NOWY ŚWIAT 30 W TARNOWIE" jest sporządzony zgodnie z obowiązującymi przepisami, oraz zasadami wiedzy technicznej. mgr inż. Grzegorz Pabjan upr. nr S-199/02 SPIS ZAWARTOŚCI OPRACOWANIA 1 PODSTAWA OPRACOWANIA 3 2. INSTALACJA KLIMATYZACJI 3 3. ZABEZPIECZENIE TERMICZNE INSTALACJI CHŁODNICZEJ 3 4. ODPROWADZENIE SKROPLIN 4 5. WYTYCZNE REALIZACJI 4 CZEŚĆ GRAFICZNA rys. nr 01 - Rzut II pietra - instalacja klimatyzacji 1: 100 rys. nr 02 - Rzut strychu - instalacja klimatyzacji 1: 100 rys. nr 03 - Rozwiniecie instalacji skroplin 1: 100

3 EKOPRO, ul 17-Siycznia 68a, Jasło tel. (013) , OPIS TECHNICZNY DO PW " INSTALACJA KLIMATYZACJI DLA ADAPTACJA DWÓCH SAL WYKŁADOWYCH (35 i 36) USYTUOWANYCH W BUDYNKU OŚRODKA MCDN ODN NA POTRZEBY CENTRUM DYDAKTYKI CYFROWEJ, PRZY ULICY NOWY ŚWIAT 30 W TARNOWIE" CZĘŚĆ OPISOWA 1 PODSTAWA OPRACOWANIA podkłady architektoniczne) - budowlane, wytyczne przekazane przez Inwestora, zlecenie i uzgodnienia z Inwestorem, uzgodnienia międzybranżowe, Prawo Budowlane, PN-78/B Parametry obliczeniowe powietrza wewnętrznego w pomieszczeniach dla stałego przebywania ludzi. PN-EN ISO 6946 Opór cieplny i współczynnik przenikania ciepła. PN-76/B Parametry obliczeniowe powietrza zewnętrznego. 2. INSTALACJA KLIMATYZACJI W związku z adaptacja sal nr 35 i 36 w obecnym etapie uwzględniono jedynie montaż rurociągów gazowych i cieczowych do przyszłościowego montażu jednostek wewnętrznych i zewnętrznych klimatyzacji. Instalacje wykonać z rur miedzianych zgodnie z częścią rysunkową. Instalacje zamontować tak aby były one oddalone od siebie na odległość umożliwiającą ewentualny demontaż i założenie nowej izolacji cieplnej w razie jej uszkodzenia. Próba szczelności Po zamontowaniu instalacji chłodniczej należy przeprowadzić próbę szczelności. W tym celu należy napełnić instalację suchym azotem technicznym do ciśnienia testowego 2.50 MPa i pozostawić na 24 godziny. Dopuszczalny spadek ciśnienia 0.1%/godz. 3. ZABEZPIECZENIE TERMICZNE INSTALACJI CHŁODNICZEJ Do izolacji termicznej rur zastosować otuliny na bazie kauczuku syntetycznego. Zaleca się izolację otuliną kauczukową, np.

4 EKO-PRO, u!. 17-Stycznia 68a, Jasio te!. (013) , Thermaflex A/C o grubości 13 mm. Nie zakładać izolacji termicznej instalacji przed wykonaniem prób i odbioru. Izolacja nie może posiadać żadnych przerw w przejściach przez osłony zwłaszcza w przejściach przez ściany i inne płyty. Każda rura powinna być izolowana osobno. 4. ODPROWADZENIE SKROPLJN Skropliny odprowadzane będą przewodami skroplin wykonanymi z rur PCV do rury spustowej kanalizacji deszczowej. Skropliny włączyć do kanalizacji przez zasyfonowanie. 5. WYTYCZNE REALIZACJI Wszystkie materiały i urządzenia posiadają odpowiednie atesty i dopuszczenia oraz znak "CE". Całość wykonać zgodnie z załączoną specyfikacją elementów klimatyzacji, rysunkami, normami oraz Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano- Montażowych cz.ii : Instalacje sanitarne i przemysłowe. Warunki Techniczne Wykonania I Odbioru Instalacji Wentylacyjnych Zeszyt 5 Opracował: mgr inż. Grzegorz Pabjan

5 RZUT PIĘTRA II 1:100 54,: M, )2501 L (li) h.pom=407cm 150 n (Tioiżśi)" h.pom-4q7cm Qch=14kW LEGENDA: ~ PROJ. PRZEWODY GAZOWE mm - PROJ. PRZEWODY CIECZOWE 09.52mm - PROJ. INSTALACJA SKROPUN PCV W realizacja w w obecnym etapie JW - PROJ. JEDNOSTKA WEWNĘTRZNA- U=230V. m=39kg - do realizacji w następnym etapie 150 i (110)2501~ i 150 (110)250 EKO-PRO NAZWA 1 ADRES OBIEKTU: ADAPTACJA DWÓCH SAL WSADOWYCH (35 i 36) USmiWANYCH W BUDYNKU OŚRODKA MCDN ODN, POŁOŻONEGO W TARNOWIE PRZY UUCY NOWY ŚWIAT 30 NA POTRZEBY CENTRUM DYDAKJYKI CYFROWEJ PRZEDMIOT RYSUNKU: RZUT II PIETRA - INSTALACJA KLJMATYZACJI PROJEKTANT: mgr inł Grzegorz Pobjan upr. nr. S-199/02 spec. sieci i instalacje sanitarne PODPIS; DATA: SKAiA: 1:100 NR RYS.; 01

6 RZUT STRYCHU 1:100 CZERPNIA ŚCIENNA 0630 REALIZACJA W NASTĘPNYM ETAPIE 1-0 WYRZUTNIA DACHOWA TYPU D 0400 Z PODSTAWĄ DACHOWA TYPU Bili Z PRZEPUSTNICĄ ORAZ COKOŁEM DO DACHU SKOŚNEGO REALIZACJA W NASTĘPNYM ETAPIE LEGENDA: - PROJ. PRZEWODY GAZOWE mm realizacja w - PROJ. PRZEWODY CIECZOWE 09.52mm w obecnym etapie JZ - PROJ. JEDNOSTKA ZEWNĘTRZNA TYPU POWER INWERTER O P ch/ol i n!cze = U.OkW, Pel=4.43kW, 1=11A, U=3B0V, m^132kg, FREON R4WA, C0P=3.61, EER=3.21 DO REALIZACJI W NASTĘPNYM ETAPIE J EKO-PRO NOTA I ADRES OBIEKTU: ADAPTACJA DWÓCH SAL WYKLADDWYCH (35 i 36) USYTUWANYCH W BUDYNKU OŚRODKA MCDN ODN, POŁOŻONEGO W TARNOWIE PRZT UUCY NOWY ŚWIAT 3D NA POTRZEBY CENTRUM DYDAKTYKI CYFROWEJ PRZEDMIOT RYSUNKU: RZUT STRYCHU - INSTALACJA KLIMATYZACJI PROJEKTANT: mgr in2. Grzegorz Pobjan upr. nr. S-199/02 spec. sieci i instalacje sanitarne DATA: SKALA: 1:100 PODPIS: 02 O s

7 ROZWINIĘCIA INSTAUCJI SKROPUN SKALA 1:100, JEDNOSTKA WEWNĘTRZNA j JEDNOSTKA WEWNĘTRZNA,+9.00 PCV16 (=2.00% PCV16 1=2.00% PCV16 =1125 ; RURA SPUST JW 1 JW EKO-PRO NAZWA i ADRES OBIEKTU: ADAPTACJA DWÓCH SAL WYKŁADOWYCH (35 i 36) USYTUWANYCH W BUDYNKU OŚRODKA MCDN ODN, POŁOŻONEGO W TARNOWIE PRZY ULICY NOWY ŚWIAT 30 NA POTRZEBY CENTRUM DYDAKTYKI CYFROWEJ PRZEDMIOT FHSUNKU: CM co ROZWINIĘCIE INSTALACJI SKROPLIN PROJEKTANT: mgr inz. Grzegorz Pabjon upr. nr. S-199/02 spec. sieci i instalacje sanitarne PODPIS: 5 m DATA: SKAUt 1:100 03
