PROJEKT BUDOWLANY INSTALACJE SANITARNE WENTYLACJA MECHANICZNA CPV
|
|
|
- Dawid Krzemiński
- 8 lat temu
- Przeglądów:
Transkrypt
1 PROJEKT BUDOWLANY INSTALACJE SANITARNE WENTYLACJA MECHANICZNA CPV INWESTYCJA : ROZBUDOWA SZKOŁY PODSTAWOWEJ O SEGMENT SALI GIMNASTYCZNEJ Z ZAPLECZEM WRAZ Z ADAPTACJĄ ŁĄCZNIKA I ZMIANĄ SPOSOBU OGRZEWANIA OBIEKTU SZKOŁY PODSTAWOWEJ W m. DOBIESZ DOBIESZ, GM. GÓRA KALWARIA dz. nr ewid. 59 INWESTOR : GMINA GÓRA KALWARIA GÓRA KALWARIA UL. 3-GO MAJA 10 PROJEKTANT: mgr inż. Marek Lis upr. bud. nr UAN-II-K-8386/114/84 SPRAWDZAJĄCY: mgr inż. Małgorzata Świtkiewicz upr. bud. nr GP-III-7342/8/93 lipiec 2009

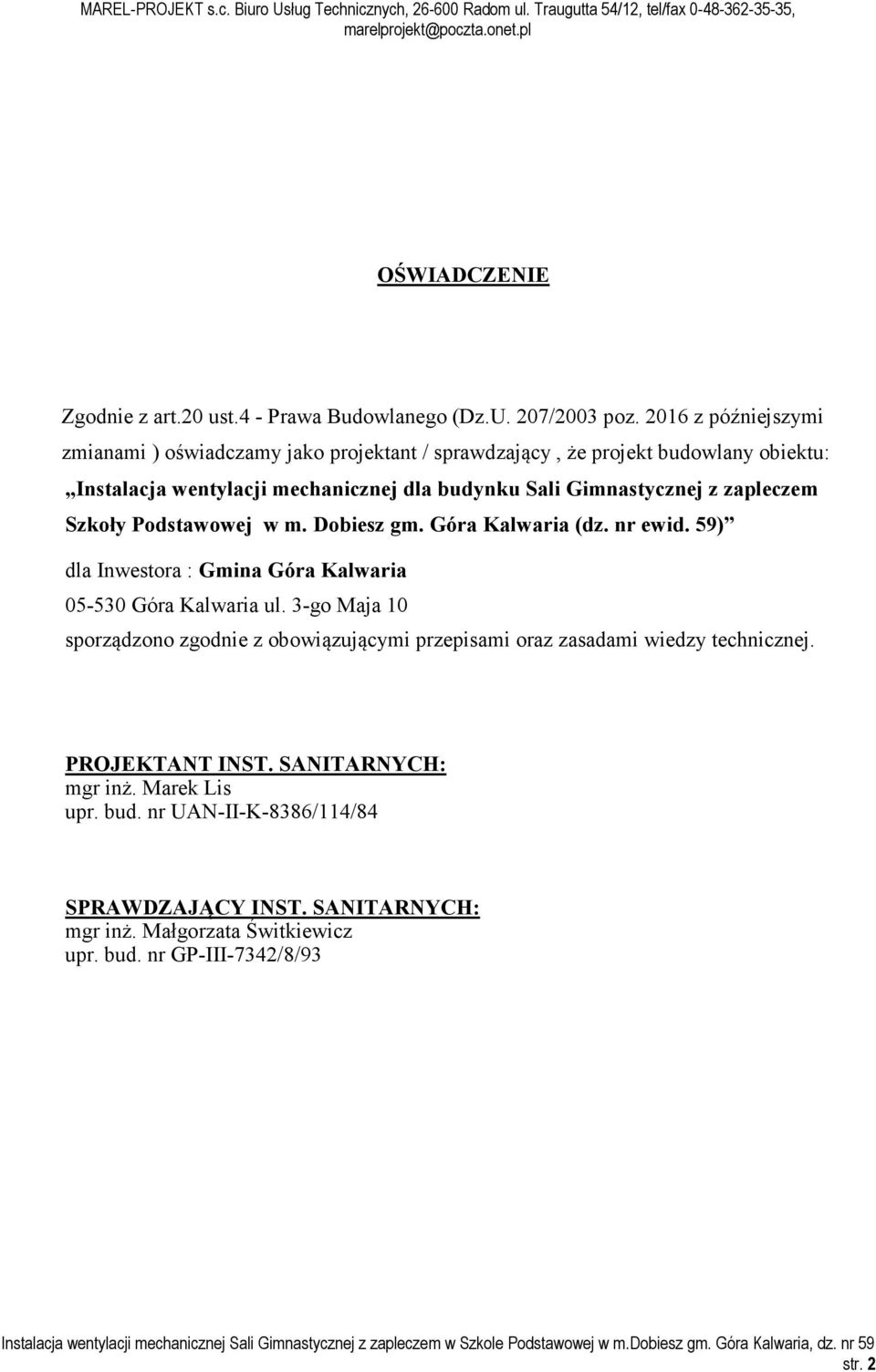

2 OŚWIADCZE IE Zgodnie z art.20 ust.4 - Prawa Budowlanego (Dz.U. 207/2003 poz z późniejszymi zmianami ) oświadczamy jako projektant / sprawdzający, że projekt budowlany obiektu: Instalacja wentylacji mechanicznej dla budynku Sali Gimnastycznej z zapleczem Szkoły Podstawowej w m. Dobiesz gm. Góra Kalwaria (dz. nr ewid. 59) dla Inwestora : Gmina Góra Kalwaria Góra Kalwaria ul. 3-go Maja 10 sporządzono zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. PROJEKTA T I ST. SA ITAR YCH: mgr inż. Marek Lis upr. bud. nr UAN-II-K-8386/114/84 SPRAWDZAJĄCY I ST. SA ITAR YCH: mgr inż. Małgorzata Świtkiewicz upr. bud. nr GP-III-7342/8/93 str. 2

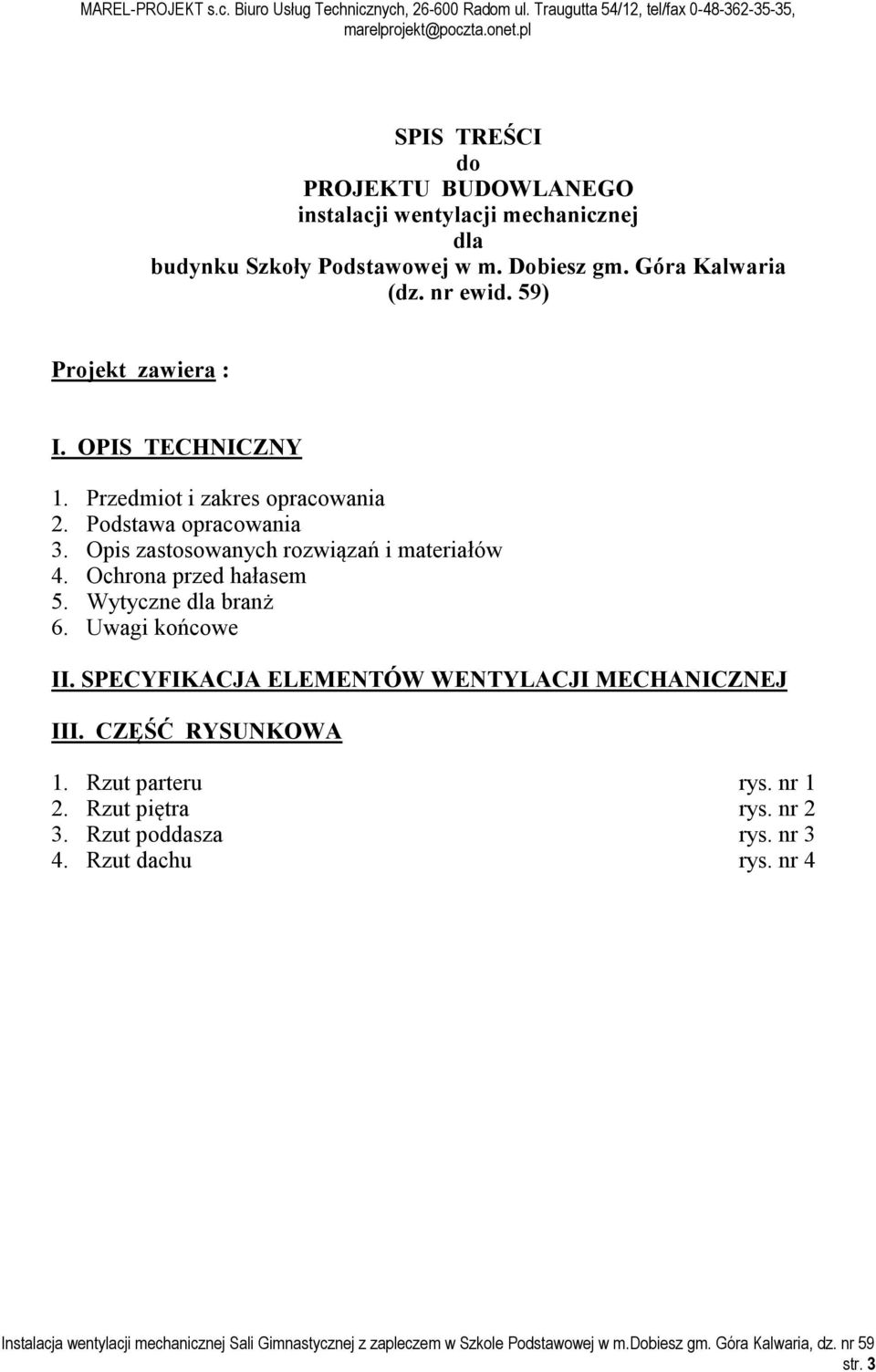

3 SPIS TREŚCI do PROJEKTU BUDOWLA EGO instalacji wentylacji mechanicznej dla budynku Szkoły Podstawowej w m. Dobiesz gm. Góra Kalwaria (dz. nr ewid. 59) Projekt zawiera : I. OPIS TECH ICZ Y 1. Przedmiot i zakres opracowania 2. Podstawa opracowania 3. Opis zastosowanych rozwiązań i materiałów 4. Ochrona przed hałasem 5. Wytyczne dla branż 6. Uwagi końcowe II. SPECYFIKACJA ELEME TÓW WE TYLACJI MECHA ICZ EJ III. CZĘŚĆ RYSU KOWA 1. Rzut parteru rys. nr 1 2. Rzut piętra rys. nr 2 3. Rzut poddasza rys. nr 3 4. Rzut dachu rys. nr 4 str. 3
4 I. OPIS TECH ICZ Y 1. Przedmiot i zakres opracowania Przedmiotem opracowania jest projekt budowlany instalacji wentylacji mechanicznej dla budynku Sali Gimnastycznej z zapleczem Szkoły Podstawowej w m. Dobiesz gm. Góra Kalwaria (dz. nr ewid. 59). Zakres opracowania obejmuje instalację wentylacji mechanicznej nawiewno-wywiewnej dla: - zaplecza sportowego Sali Gimnastycznej - pomieszczenia Sali Gimnastycznej 2. Podstawa opracowania Projekt opracowano w oparciu o: a) umowa z Inwestorem, Gminą Góra Kalwaria nr 57/01/2009 z b) projekt budowlano-wykonawczy architektoniczno-konstrukcyjny c) inwentaryzacja do celów projektowych istn. budynku Szkoły Podstawowej d) rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, Dz. U. Nr 75/2002 poz.690 z dn z późniejszymi zmianami e) obowiązujące przepisy i normy dotyczące projektowania i wykonawstwa instalacji sanitarnych i sieci zewnętrznych. COBRTI "Instal" W-wa f) warunki techniczne wykonania i odbioru robót budowlano-montażowych. Sieci sanitarne i przemysłowe, W-wa g) aktualne katalogi branżowe 3. Opis zastosowanych rozwiązań i materiałów Ilość powietrza, jaką ze względów higienicznych należy odprowadzić i jednocześnie doprowadzić z lokali biurowych określona jest w PN 83/B Wentylacja w budynkach mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej. Wymagania. Zgodnie z pkt normy: Pomieszczenia przeznaczone do stałego i czasowego pobytu ludzi powinny mieć zapewniony dopływ co najmniej 20 m 3 /h powietrza zewnętrznego dla każdej przebywającej osoby. W pomieszczeniach publicznych, w których jest dozwolone palenie tytoniu, strumień powietrza powinien wynosić 30 m 3 /h dla każdej osoby. W świetle powyższych wymagań niezbędny strumień powietrza świeżego, jaki należy doprowadzić do poszczególnych pomieszczeń przyjęto na poziomie: - 4,0 wymiany dla szatni z umywalnią, - 1,5 wymiany dla każdej sali zajęć, - 1,0 wymianę dla każdego pomieszczenia gospodarczego/magazynowego. Przyjęto, że z pomieszczeń węzłów sanitarnych należy odprowadzić 50 m 3 /h dla każdego oczka i 25 m 3 /h dla każdego pisuaru. str. 4

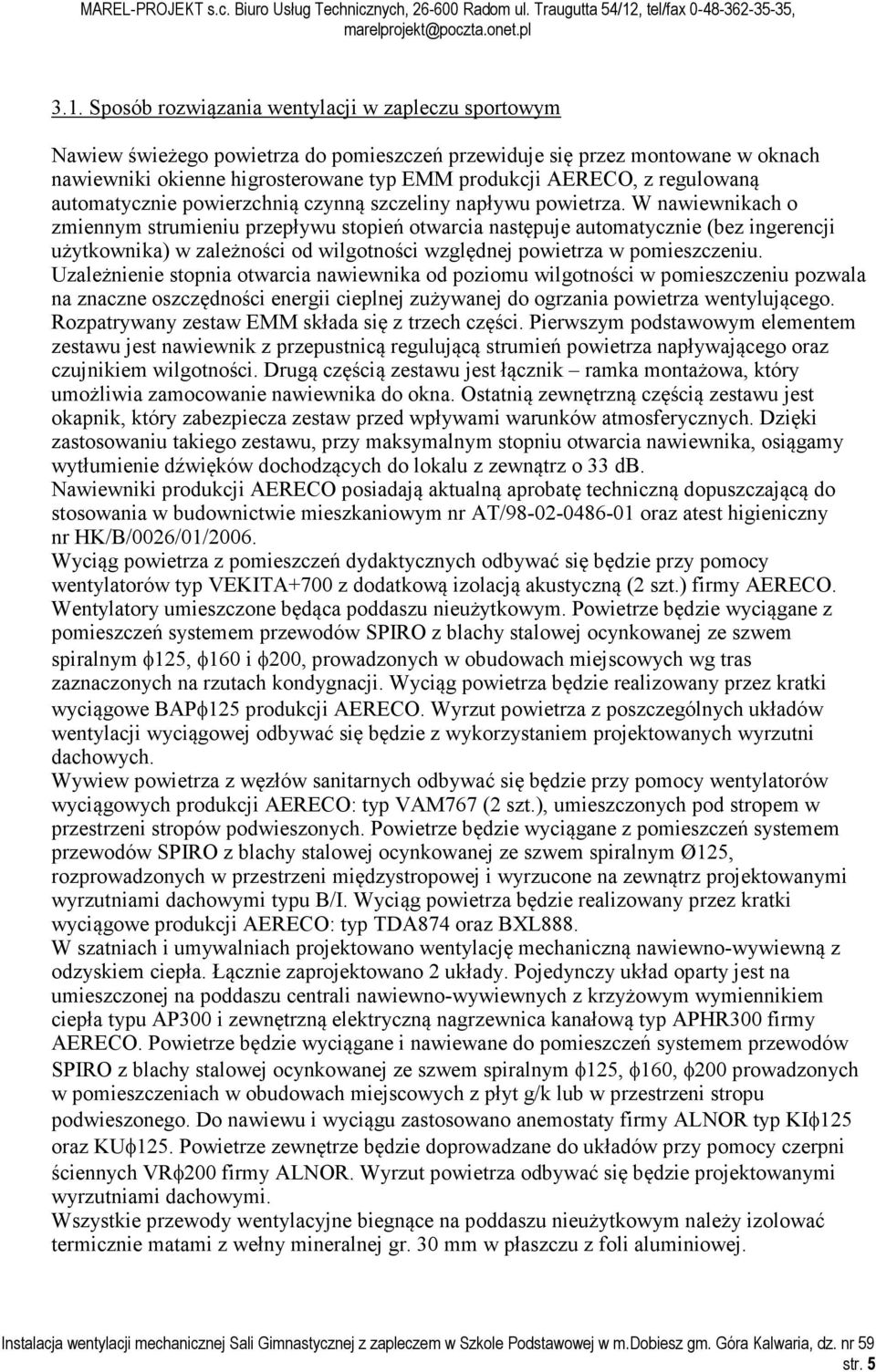

5 3.1. Sposób rozwiązania wentylacji w zapleczu sportowym Nawiew świeżego powietrza do pomieszczeń przewiduje się przez montowane w oknach nawiewniki okienne higrosterowane typ EMM produkcji AERECO, z regulowaną automatycznie powierzchnią czynną szczeliny napływu powietrza. W nawiewnikach o zmiennym strumieniu przepływu stopień otwarcia następuje automatycznie (bez ingerencji użytkownika) w zależności od wilgotności względnej powietrza w pomieszczeniu. Uzależnienie stopnia otwarcia nawiewnika od poziomu wilgotności w pomieszczeniu pozwala na znaczne oszczędności energii cieplnej zużywanej do ogrzania powietrza wentylującego. Rozpatrywany zestaw EMM składa się z trzech części. Pierwszym podstawowym elementem zestawu jest nawiewnik z przepustnicą regulującą strumień powietrza napływającego oraz czujnikiem wilgotności. Drugą częścią zestawu jest łącznik ramka montażowa, który umożliwia zamocowanie nawiewnika do okna. Ostatnią zewnętrzną częścią zestawu jest okapnik, który zabezpiecza zestaw przed wpływami warunków atmosferycznych. Dzięki zastosowaniu takiego zestawu, przy maksymalnym stopniu otwarcia nawiewnika, osiągamy wytłumienie dźwięków dochodzących do lokalu z zewnątrz o 33 db. Nawiewniki produkcji AERECO posiadają aktualną aprobatę techniczną dopuszczającą do stosowania w budownictwie mieszkaniowym nr AT/ oraz atest higieniczny nr HK/B/0026/01/2006. Wyciąg powietrza z pomieszczeń dydaktycznych odbywać się będzie przy pomocy wentylatorów typ VEKITA+700 z dodatkową izolacją akustyczną (2 szt.) firmy AERECO. Wentylatory umieszczone będąca poddaszu nieużytkowym. Powietrze będzie wyciągane z pomieszczeń systemem przewodów SPIRO z blachy stalowej ocynkowanej ze szwem spiralnym φ125, φ160 i φ200, prowadzonych w obudowach miejscowych wg tras zaznaczonych na rzutach kondygnacji. Wyciąg powietrza będzie realizowany przez kratki wyciągowe BAPφ125 produkcji AERECO. Wyrzut powietrza z poszczególnych układów wentylacji wyciągowej odbywać się będzie z wykorzystaniem projektowanych wyrzutni dachowych. Wywiew powietrza z węzłów sanitarnych odbywać się będzie przy pomocy wentylatorów wyciągowych produkcji AERECO: typ VAM767 (2 szt.), umieszczonych pod stropem w przestrzeni stropów podwieszonych. Powietrze będzie wyciągane z pomieszczeń systemem przewodów SPIRO z blachy stalowej ocynkowanej ze szwem spiralnym Ø125, rozprowadzonych w przestrzeni międzystropowej i wyrzucone na zewnątrz projektowanymi wyrzutniami dachowymi typu B/I. Wyciąg powietrza będzie realizowany przez kratki wyciągowe produkcji AERECO: typ TDA874 oraz BXL888. W szatniach i umywalniach projektowano wentylację mechaniczną nawiewno-wywiewną z odzyskiem ciepła. Łącznie zaprojektowano 2 układy. Pojedynczy układ oparty jest na umieszczonej na poddaszu centrali nawiewno-wywiewnych z krzyżowym wymiennikiem ciepła typu AP300 i zewnętrzną elektryczną nagrzewnica kanałową typ APHR300 firmy AERECO. Powietrze będzie wyciągane i nawiewane do pomieszczeń systemem przewodów SPIRO z blachy stalowej ocynkowanej ze szwem spiralnym φ125, φ160, φ200 prowadzonych w pomieszczeniach w obudowach miejscowych z płyt g/k lub w przestrzeni stropu podwieszonego. Do nawiewu i wyciągu zastosowano anemostaty firmy ALNOR typ KIφ125 oraz KUφ125. Powietrze zewnętrze będzie doprowadzane do układów przy pomocy czerpni ściennych VRφ200 firmy ALNOR. Wyrzut powietrza odbywać się będzie projektowanymi wyrzutniami dachowymi. Wszystkie przewody wentylacyjne biegnące na poddaszu nieużytkowym należy izolować termicznie matami z wełny mineralnej gr. 30 mm w płaszczu z foli aluminiowej. str. 5
6 3.2. Sposób rozwiązania wentylacji w sali gimnastycznej Nawiew świeżego powietrza do sali gimnastycznej przewiduje się przez montowane w oknach nawiewniki higrosterowane okienne o zwiększonym przepływie typ EHA oraz ścienne EHT produkcji AERECO, z regulowaną automatycznie powierzchnią czynną szczeliny napływu powietrza. W ścianie zewnętrznej, która jest granicą stref pożarowych do nawiewu zaprojektowano zawory przeciwpożarowe typ MCR-FRH firmy MERCOR. Natomiast wyciąg powietrza realizowany będzie przez wywietrzaki grawitacyjne typ WILO-250 (2 szt.) oraz wywietrzak zintegrowany WZs400/DAs /P2 (1 szt.) firmy UNIWERSAL. 4. Ochrona przed hałasem Zastosowane w projekcie wentylacji urządzenia w pełni zabezpieczają użytkowników przed nadmiernym hałasem. Tłumienie dźwięków zewnętrznych w nawiewnikach EMM wynosi 33 db. Poziom szumów własnych wentylatorów VAM767 wynosi 33 db. W celu zapobiegania przenoszenia hałasu przewodami wentylacyjnymi, projektuje się tłumiki kanałowe okrągłe typ SLL firmy ALNOR. 5. Wytyczne dla branż Branża architektoniczno budowlana -wykonać otwory w ścianach konstrukcyjnych dla prowadzenia przewodów wentylacyjnych -podczas produkcji stolarki okiennej należy wykonać otwory pod nawiewniki okienne, ilość i miejsce wg projektu wentylacji -wykonać stropy podwieszone i zabudowy z płyty g-k urządzeń i przewodów wentylacyjnych, -skrzydła drzwi do łazienek i w.c.-tów wyposażyć w kratki transferowe o pow.netto 200cm 2 umieszczone w dolnej części skrzydła Branża elektryczna -przewidzieć zasilenie wszystkich urządzeń wentylacyjnych wg rzutów i rozmieszczenia na poszczególnych kondygnacjach 6. Uwagi końcowe Całość robót budowlano - montażowych wykonać zgodnie z obowiązującymi przepisami, a w szczególności z przepisami BHP oraz Warunkami technicznymi wykonania i odbioru robót budowlano montażowych, cz. II Instalacje przemysłowe i sanitarne Montaż urządzeń prowadzić zgodnie z wymogami producentów lub dostawców urządzeń Przed przystąpieniem do wykonywania instalacji wszystkie wymiary sprawdzić na budowie str. 6
7 II. SPECYFIKACJA ELEME TÓW I STALACJI WE TYLACJI MECHA ICZ EJ awiew powietrza - układ 1 N1.1 N1.2 Nawiewnik okienny higrosterowany EMM (5-30/35 m3/h) z okapem zewnętrznym Nawiewnik okienny higrosterowany EHA755 (20-50 m3/h) z okapem zewnętrznym AEA szt. Aereco Wentylacja Oddział Lublin ul. Startowa 14/ Lublin tel. (081) szt. Aereco N1.3 Nawiewnik ścienny higrosterowany EHT302 (5-40 m3/h) 9 szt. Aereco N1.4 Zawór przeciwpożarowy MCR-FRH szt. Mercor SA ul. Ptasia 4a Warszawa tel. (022) N1.5 Okap zewnętrzny z siatką przeciw owadom AEA szt. Aereco N1.6 Przewód PVC Ø100 4 mb - N1.7 Przewód PVC Ø125 6 mb - N1.8 Kratka przelotowa CGVa100 + VGCa szt. Swegon Sp. z o.o. ul. Związkowa Lublin tel. (081) Wywiew powietrza - układ W1 W1.1 Kratka TDA874 5 szt. Aereco W1.2 Króciec AEA808 do VAM 5 szt. Aereco W1.3 Wentylator VAM767 1 szt. Aereco W1.4 Kolano 90st. Ø125 8 szt. Alnor Systemy Wentylacji Aleja Krakowska Wola Mrokowska tel. (022) W1.5 Przewód Spiro Ø mb Alnor W1.6 Wyrzutnia dachowa Ø125 1 szt. Alnor Wywiew powietrza - układ W2 W2.1 Kratka BXL888 2 szt. Aereco W2.2 Kratka TDA874 3 szt. Aereco W2.3 Króciec AEA808 do VAM 5 szt. Aereco W2.4 Wentylator VAM767 1 szt. Aereco W2.5 Kolano 90st. Ø125 9 szt. Alnor W2.6 Przewód Spiro Ø mb Alnor W2.7 Wyrzutnia dachowa Ø125 1 szt. Alnor str. 7
8 Wywiew powietrza - układ W3 W3.1 Kratka BAP Ø125 30m3/h 2 szt. Aereco W3.2 Kratka BAP Ø125 75m3/h 5 szt. Aereco W3.3 Kolano 90st. Ø125 6 szt. Alnor W3.4 Kolano 90st. Ø200 3 szt. Alnor W3.5 Trójnik Ø125/Ø125/Ø125 2 szt. Alnor W3.6 Trójnik Ø160/Ø125/Ø160 3 szt. Alnor W3.7 Trójnik Ø200/Ø200/Ø200 1 szt. Alnor W3.8 Redukcja Ø160/Ø125 2 szt. Alnor W3.9 Redukcja Ø200/Ø160 2 szt. Alnor W3.10 Przepustnica Ø125 1 szt. Alnor W3.11 Przepustnica Ø160 2 szt. Alnor W3.12 Przepustnica Ø200 1 szt. Alnor W3.13 Tłumik SLL szt. Alnor W3.14 Króciec elastyczny Ø200 2 szt. Smay Sp. z o.o. ul. Makuszyńskiego4A Kraków tel. (012) W3.15 Wentylator wyciągowy VEKITA+700 z dodatkową izolacją akustyczną 1 szt. Aereco W3.16 Moduł sterowania do wentylatora VEKITA+700 RSt-Z350 1 szt. Aereco W3.17 Klapa p.poż.eis120 MCR-FID-p/0(S)/ 125/WK2 1 szt. Mercor W3.18 Klapa p.poż.eis120 MCR-FID-p/0(S)/ 200WK2 1 szt. Mercor W3.19 Wyrzutnia dachowa Ø200 1 szt. Alnor W3.20 Przewód Spiro Ø mb Alnor W3.21 Przewód Spiro Ø160 5 mb Alnor W3.22 Przewód Spiro Ø200 5 mb Alnor str. 8

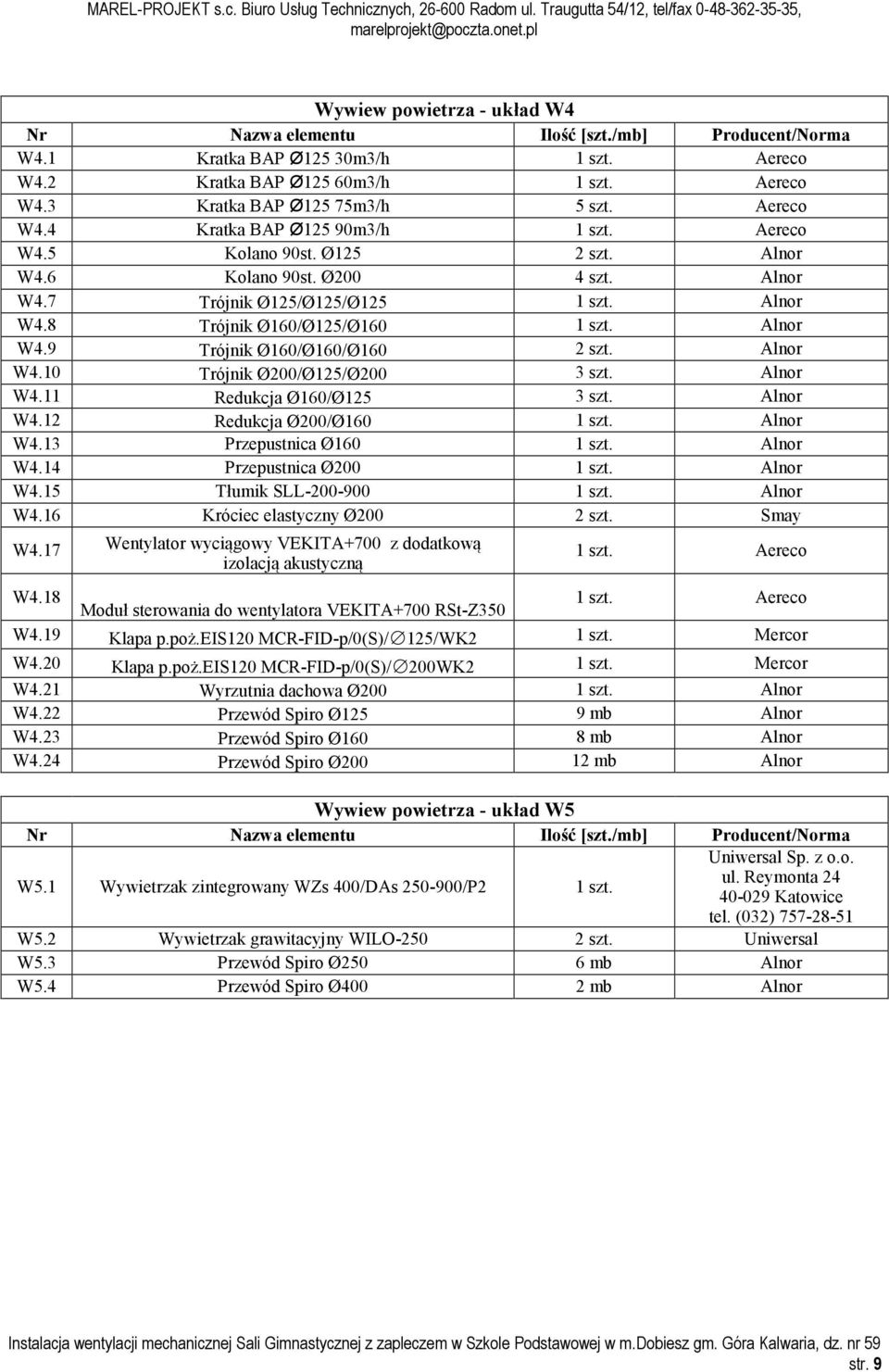

9 Wywiew powietrza - układ W4 W4.1 Kratka BAP Ø125 30m3/h 1 szt. Aereco W4.2 Kratka BAP Ø125 60m3/h 1 szt. Aereco W4.3 Kratka BAP Ø125 75m3/h 5 szt. Aereco W4.4 Kratka BAP Ø125 90m3/h 1 szt. Aereco W4.5 Kolano 90st. Ø125 2 szt. Alnor W4.6 Kolano 90st. Ø200 4 szt. Alnor W4.7 Trójnik Ø125/Ø125/Ø125 1 szt. Alnor W4.8 Trójnik Ø160/Ø125/Ø160 1 szt. Alnor W4.9 Trójnik Ø160/Ø160/Ø160 2 szt. Alnor W4.10 Trójnik Ø200/Ø125/Ø200 3 szt. Alnor W4.11 Redukcja Ø160/Ø125 3 szt. Alnor W4.12 Redukcja Ø200/Ø160 1 szt. Alnor W4.13 Przepustnica Ø160 1 szt. Alnor W4.14 Przepustnica Ø200 1 szt. Alnor W4.15 Tłumik SLL szt. Alnor W4.16 Króciec elastyczny Ø200 2 szt. Smay W4.17 Wentylator wyciągowy VEKITA+700 z dodatkową izolacją akustyczną 1 szt. Aereco W4.18 Moduł sterowania do wentylatora VEKITA+700 RSt-Z350 1 szt. Aereco W4.19 Klapa p.poż.eis120 MCR-FID-p/0(S)/ 125/WK2 1 szt. Mercor W4.20 Klapa p.poż.eis120 MCR-FID-p/0(S)/ 200WK2 1 szt. Mercor W4.21 Wyrzutnia dachowa Ø200 1 szt. Alnor W4.22 Przewód Spiro Ø125 9 mb Alnor W4.23 Przewód Spiro Ø160 8 mb Alnor W4.24 Przewód Spiro Ø mb Alnor Wywiew powietrza - układ W5 W5.1 Wywietrzak zintegrowany WZs 400/DAs /P2 1 szt. Uniwersal Sp. z o.o. ul. Reymonta Katowice tel. (032) W5.2 Wywietrzak grawitacyjny WILO szt. Uniwersal W5.3 Przewód Spiro Ø250 6 mb Alnor W5.4 Przewód Spiro Ø400 2 mb Alnor str. 9

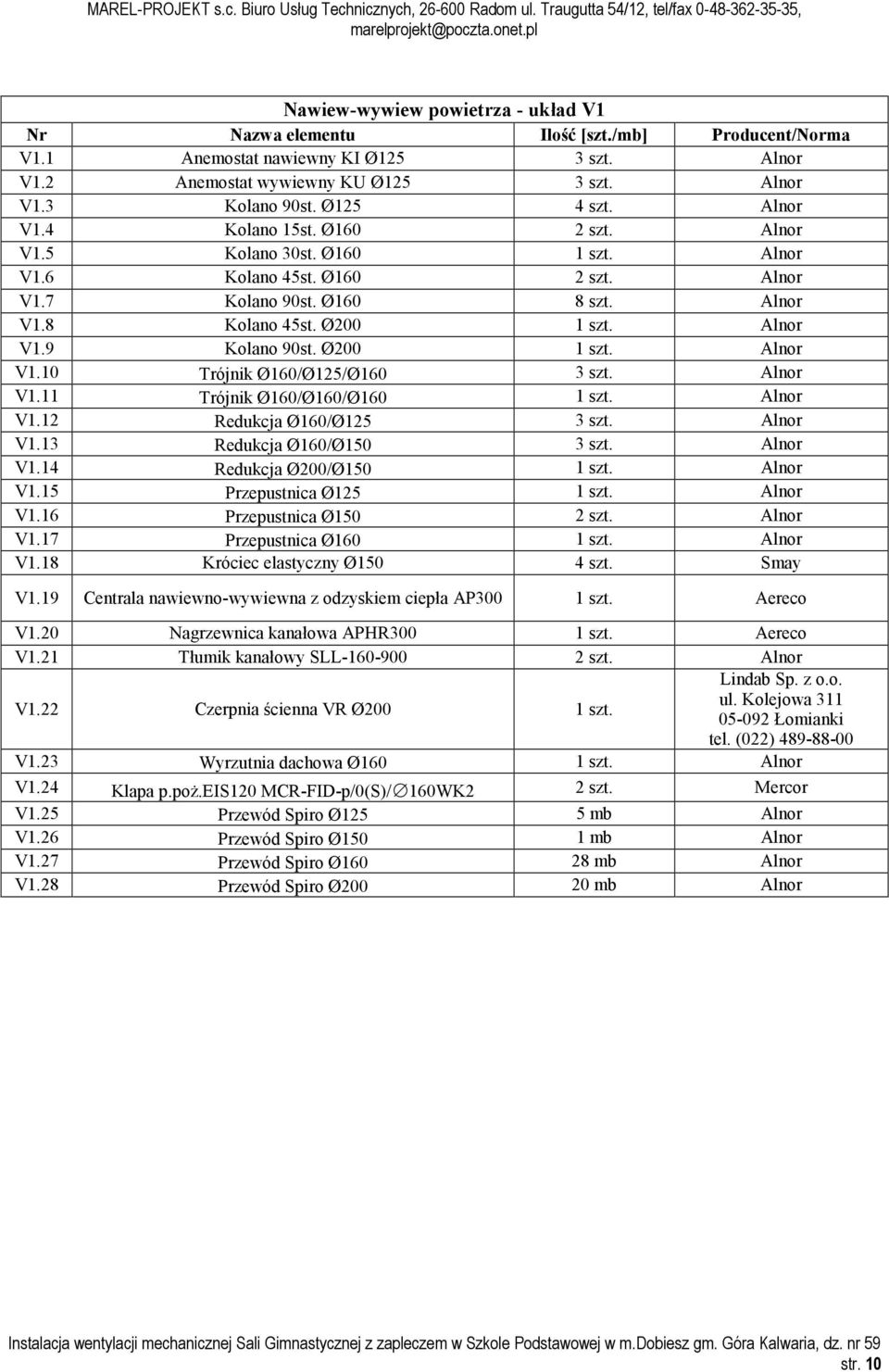

10 awiew-wywiew powietrza - układ V1 V1.1 Anemostat nawiewny KI Ø125 3 szt. Alnor V1.2 Anemostat wywiewny KU Ø125 3 szt. Alnor V1.3 Kolano 90st. Ø125 4 szt. Alnor V1.4 Kolano 15st. Ø160 2 szt. Alnor V1.5 Kolano 30st. Ø160 1 szt. Alnor V1.6 Kolano 45st. Ø160 2 szt. Alnor V1.7 Kolano 90st. Ø160 8 szt. Alnor V1.8 Kolano 45st. Ø200 1 szt. Alnor V1.9 Kolano 90st. Ø200 1 szt. Alnor V1.10 Trójnik Ø160/Ø125/Ø160 3 szt. Alnor V1.11 Trójnik Ø160/Ø160/Ø160 1 szt. Alnor V1.12 Redukcja Ø160/Ø125 3 szt. Alnor V1.13 Redukcja Ø160/Ø150 3 szt. Alnor V1.14 Redukcja Ø200/Ø150 1 szt. Alnor V1.15 Przepustnica Ø125 1 szt. Alnor V1.16 Przepustnica Ø150 2 szt. Alnor V1.17 Przepustnica Ø160 1 szt. Alnor V1.18 Króciec elastyczny Ø150 4 szt. Smay V1.19 Centrala nawiewno-wywiewna z odzyskiem ciepła AP300 1 szt. Aereco V1.20 Nagrzewnica kanałowa APHR300 1 szt. Aereco V1.21 Tłumik kanałowy SLL szt. Alnor V1.22 Czerpnia ścienna VR Ø200 1 szt. Lindab Sp. z o.o. ul. Kolejowa Łomianki tel. (022) V1.23 Wyrzutnia dachowa Ø160 1 szt. Alnor V1.24 Klapa p.poż.eis120 MCR-FID-p/0(S)/ 160WK2 2 szt. Mercor V1.25 Przewód Spiro Ø125 5 mb Alnor V1.26 Przewód Spiro Ø150 1 mb Alnor V1.27 Przewód Spiro Ø mb Alnor V1.28 Przewód Spiro Ø mb Alnor str. 10
11 awiew-wywiew powietrza - układ V2 V2.1 Anemostat nawiewny KI Ø125 3 szt. Alnor V2.2 Anemostat wywiewny KU Ø125 3 szt. Alnor V2.3 Kolano 90st. Ø125 4 szt. Alnor V2.4 Kolano 15st. Ø160 2 szt. Alnor V2.5 Kolano 30st. Ø160 3 szt. Alnor V2.6 Kolano 45st. Ø160 2 szt. Alnor V2.7 Kolano 90st. Ø160 8 szt. Alnor V2.8 Kolano 45st. Ø200 1 szt. Alnor V2.9 Kolano 90st. Ø200 1 szt. Alnor V2.10 Trójnik Ø160/Ø125/Ø160 3 szt. Alnor V2.11 Trójnik Ø160/Ø160/Ø160 1 szt. Alnor V2.12 Redukcja Ø160/Ø125 3 szt. Alnor V2.13 Redukcja Ø160/Ø150 3 szt. Alnor V2.14 Redukcja Ø200/Ø150 1 szt. Alnor V2.15 Przepustnica Ø125 1 szt. Alnor V2.16 Przepustnica Ø150 2 szt. Alnor V2.17 Przepustnica Ø160 1 szt. Alnor V2.18 Króciec elastyczny Ø150 4 szt. Smay V2.19 Centrala nawiewno-wywiewna z odzyskiem ciepła AP300 1 szt. Aereco V2.20 Nagrzewnica kanałowa APHR300 1 szt. Aereco V2.21 Tłumik kanałowy SLL szt. Alnor V2.22 Czerpnia ścienna VR Ø200 1 szt. Lindab V2.23 Wyrzutnia dachowa Ø160 1 szt. Alnor V2.24 Klapa p.poż.eis120 MCR-FID-p/0(S)/ 160WK2 2 szt. Mercor V2.25 Przewód Spiro Ø125 5 mb Alnor V2.26 Przewód Spiro Ø150 1 mb Alnor V2.27 Przewód Spiro Ø mb Alnor V2.28 Przewód Spiro Ø mb Alnor str. 11
