WEWNĘTRZNE INSTALACJE SANITARNE

Transkrypt

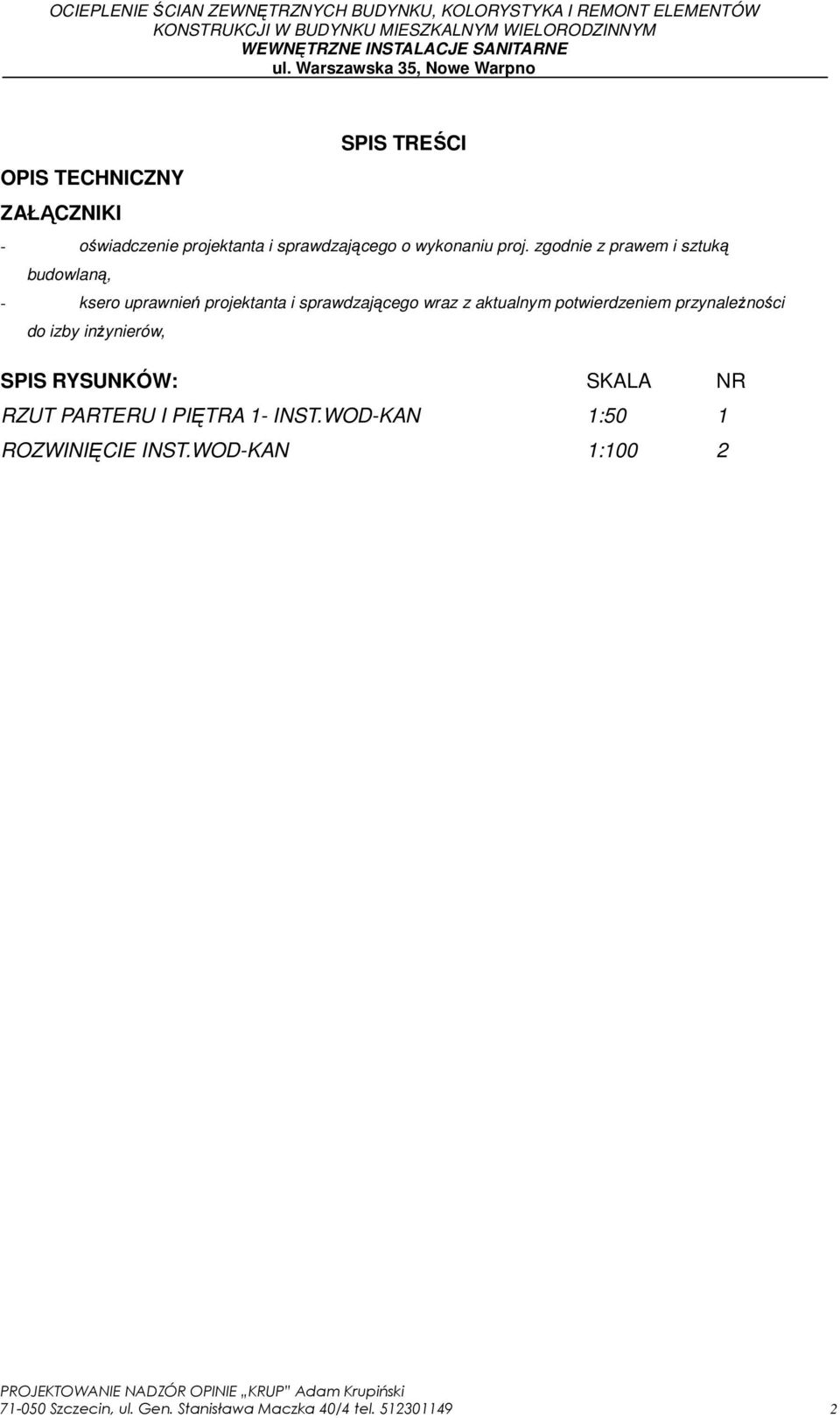

1 SPIS TREŚCI OPIS TECHNICZNY ZAŁĄCZNIKI - oświadczenie projektanta i sprawdzającego o wykonaniu proj. zgodnie z prawem i sztuką budowlaną, - ksero uprawnień projektanta i sprawdzającego wraz z aktualnym potwierdzeniem przynaleŝności do izby inŝynierów, SPIS RYSUNKÓW: SKALA NR RZUT PARTERU I PIĘTRA 1- INST.WOD-KAN 1:50 1 ROZWINIĘCIE INST.WOD-KAN 1: Szczecin, ul. Gen. Stanisława Maczka 40/4 tel

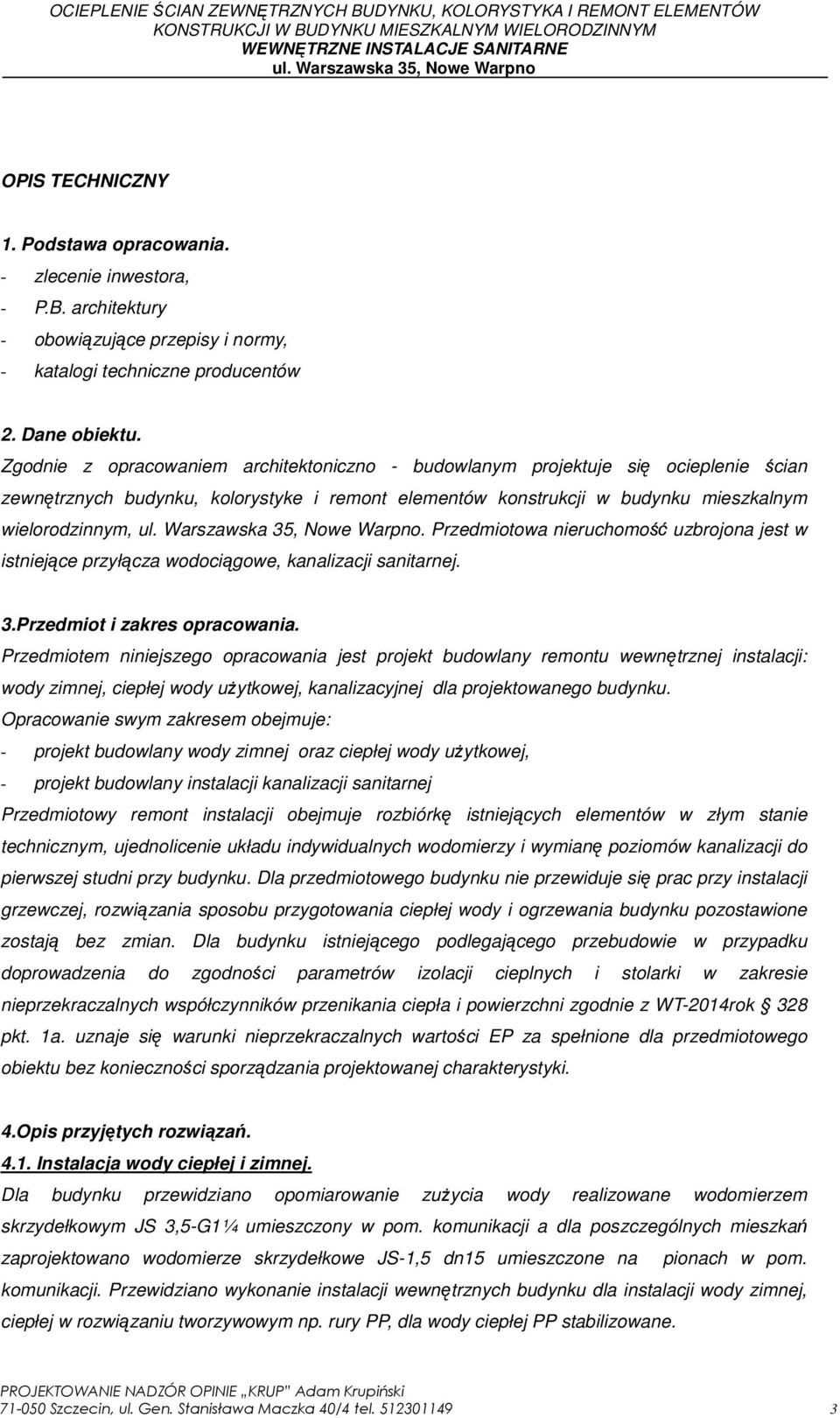

2 OPIS TECHNICZNY 1. Podstawa opracowania. - zlecenie inwestora, - P.B. architektury - obowiązujące przepisy i normy, - katalogi techniczne producentów 2. Dane obiektu. Zgodnie z opracowaniem architektoniczno - budowlanym projektuje się ocieplenie ścian zewnętrznych budynku, kolorystyke i remont elementów konstrukcji w budynku mieszkalnym wielorodzinnym,. Przedmiotowa nieruchomość uzbrojona jest w istniejące przyłącza wodociągowe, kanalizacji sanitarnej. 3.Przedmiot i zakres opracowania. Przedmiotem niniejszego opracowania jest projekt budowlany remontu wewnętrznej instalacji: wody zimnej, ciepłej wody uŝytkowej, kanalizacyjnej dla projektowanego budynku. Opracowanie swym zakresem obejmuje: - projekt budowlany wody zimnej oraz ciepłej wody uŝytkowej, - projekt budowlany instalacji kanalizacji sanitarnej Przedmiotowy remont instalacji obejmuje rozbiórkę istniejących elementów w złym stanie technicznym, ujednolicenie układu indywidualnych wodomierzy i wymianę poziomów kanalizacji do pierwszej studni przy budynku. Dla przedmiotowego budynku nie przewiduje się prac przy instalacji grzewczej, rozwiązania sposobu przygotowania ciepłej wody i ogrzewania budynku pozostawione zostają bez zmian. Dla budynku istniejącego podlegającego przebudowie w przypadku doprowadzenia do zgodności parametrów izolacji cieplnych i stolarki w zakresie nieprzekraczalnych współczynników przenikania ciepła i powierzchni zgodnie z WT-2014rok 328 pkt. 1a. uznaje się warunki nieprzekraczalnych wartości EP za spełnione dla przedmiotowego obiektu bez konieczności sporządzania projektowanej charakterystyki. 4.Opis przyjętych rozwiązań Instalacja wody ciepłej i zimnej. Dla budynku przewidziano opomiarowanie zuŝycia wody realizowane wodomierzem skrzydełkowym JS 3,5-G1¼ umieszczony w pom. komunikacji a dla poszczególnych mieszkań zaprojektowano wodomierze skrzydełkowe JS-1,5 dn15 umieszczone na pionach w pom. komunikacji. Przewidziano wykonanie instalacji wewnętrznych budynku dla instalacji wody zimnej, ciepłej w rozwiązaniu tworzywowym np. rury PP, dla wody ciepłej PP stabilizowane Szczecin, ul. Gen. Stanisława Maczka 40/4 tel

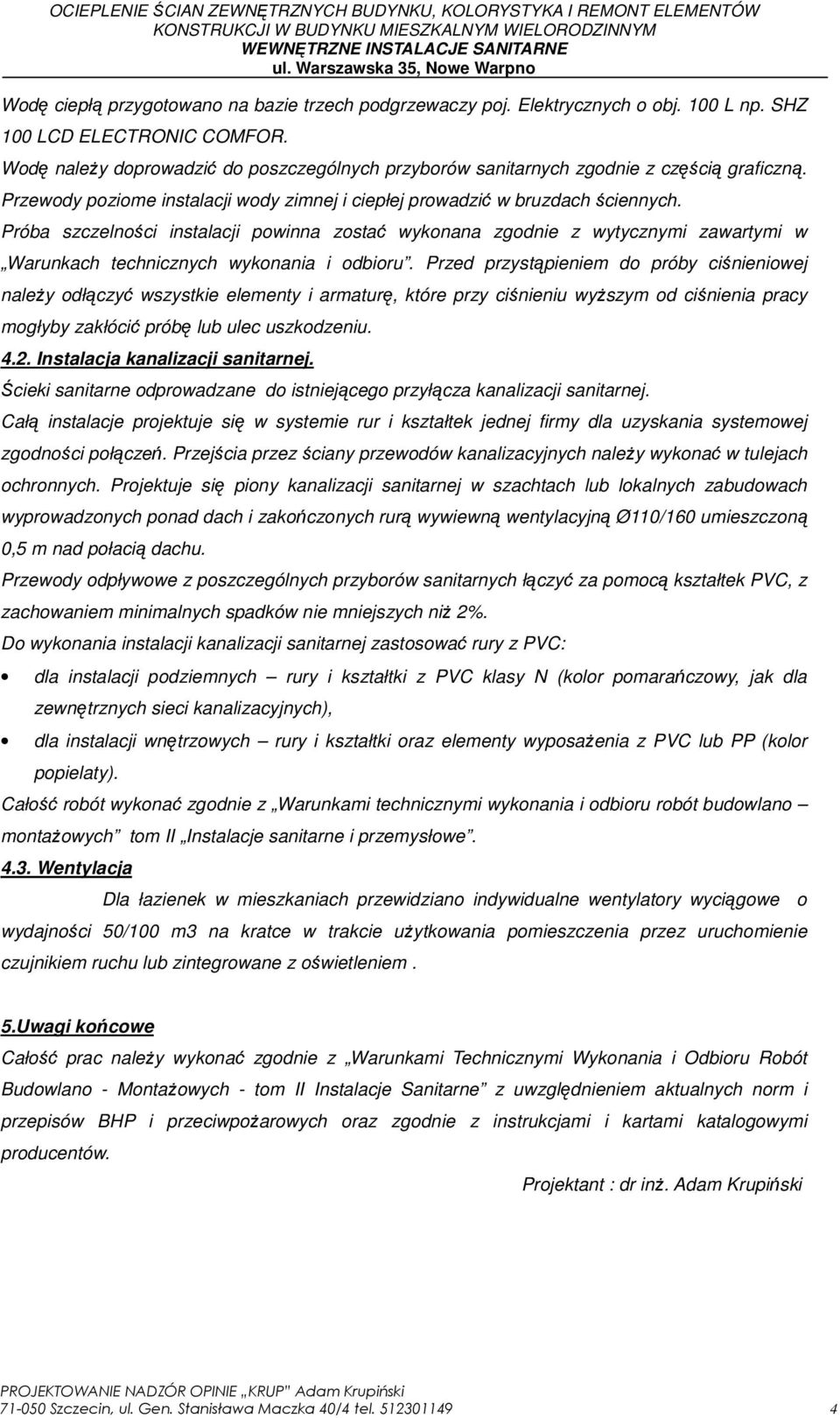

3 Wodę ciepłą przygotowano na bazie trzech podgrzewaczy poj. Elektrycznych o obj. 100 L np. SHZ 100 LCD ELECTRONIC COMFOR. Wodę naleŝy doprowadzić do poszczególnych przyborów sanitarnych zgodnie z częścią graficzną. Przewody poziome instalacji wody zimnej i ciepłej prowadzić w bruzdach ściennych. Próba szczelności instalacji powinna zostać wykonana zgodnie z wytycznymi zawartymi w Warunkach technicznych wykonania i odbioru. Przed przystąpieniem do próby ciśnieniowej naleŝy odłączyć wszystkie elementy i armaturę, które przy ciśnieniu wyŝszym od ciśnienia pracy mogłyby zakłócić próbę lub ulec uszkodzeniu Instalacja kanalizacji sanitarnej. Ścieki sanitarne odprowadzane do istniejącego przyłącza kanalizacji sanitarnej. Całą instalacje projektuje się w systemie rur i kształtek jednej firmy dla uzyskania systemowej zgodności połączeń. Przejścia przez ściany przewodów kanalizacyjnych naleŝy wykonać w tulejach ochronnych. Projektuje się piony kanalizacji sanitarnej w szachtach lub lokalnych zabudowach wyprowadzonych ponad dach i zakończonych rurą wywiewną wentylacyjną Ø110/160 umieszczoną 0,5 m nad połacią dachu. Przewody odpływowe z poszczególnych przyborów sanitarnych łączyć za pomocą kształtek PVC, z zachowaniem minimalnych spadków nie mniejszych niŝ 2%. Do wykonania instalacji kanalizacji sanitarnej zastosować rury z PVC: dla instalacji podziemnych rury i kształtki z PVC klasy N (kolor pomarańczowy, jak dla zewnętrznych sieci kanalizacyjnych), dla instalacji wnętrzowych rury i kształtki oraz elementy wyposaŝenia z PVC lub PP (kolor popielaty). Całość robót wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano montaŝowych tom II Instalacje sanitarne i przemysłowe Wentylacja Dla łazienek w mieszkaniach przewidziano indywidualne wentylatory wyciągowe o wydajności 50/100 m3 na kratce w trakcie uŝytkowania pomieszczenia przez uruchomienie czujnikiem ruchu lub zintegrowane z oświetleniem. 5.Uwagi końcowe Całość prac naleŝy wykonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano - MontaŜowych - tom II Instalacje Sanitarne z uwzględnieniem aktualnych norm i przepisów BHP i przeciwpoŝarowych oraz zgodnie z instrukcjami i kartami katalogowymi producentów. Projektant : dr inŝ. Adam Krupiński Szczecin, ul. Gen. Stanisława Maczka 40/4 tel

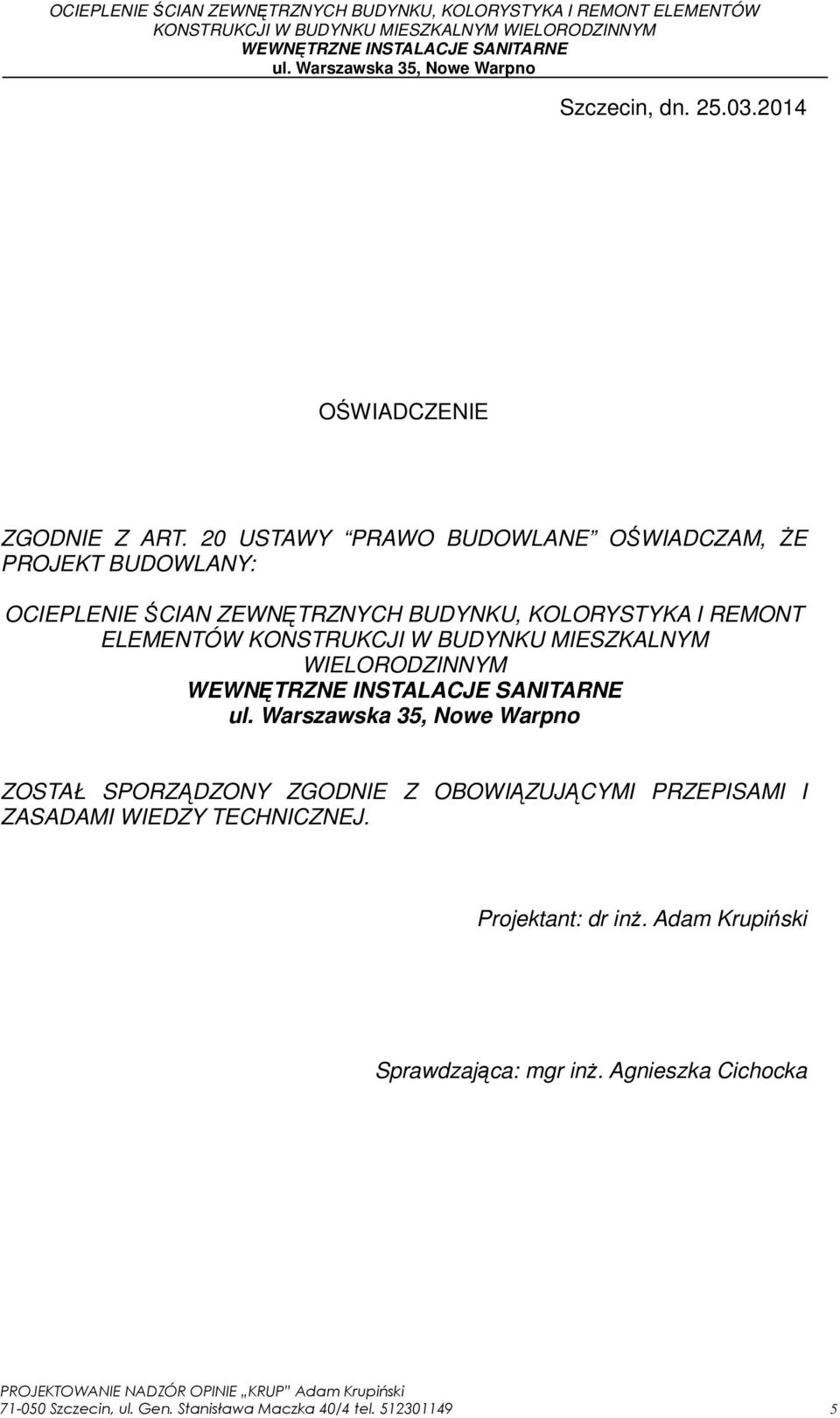

4 Szczecin, dn OŚWIADCZENIE ZGODNIE Z ART. 20 USTAWY PRAWO BUDOWLANE OŚWIADCZAM, śe PROJEKT BUDOWLANY: OCIEPLENIE ŚCIAN ZEWNĘTRZNYCH BUDYNKU, KOLORYSTYKA I REMONT ELEMENTÓW KONSTRUKCJI W BUDYNKU MIESZKALNYM WIELORODZINNYM ZOSTAŁ SPORZĄDZONY ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI I ZASADAMI WIEDZY TECHNICZNEJ. Projektant: dr inŝ. Adam Krupiński Sprawdzająca: mgr inŝ. Agnieszka Cichocka Szczecin, ul. Gen. Stanisława Maczka 40/4 tel

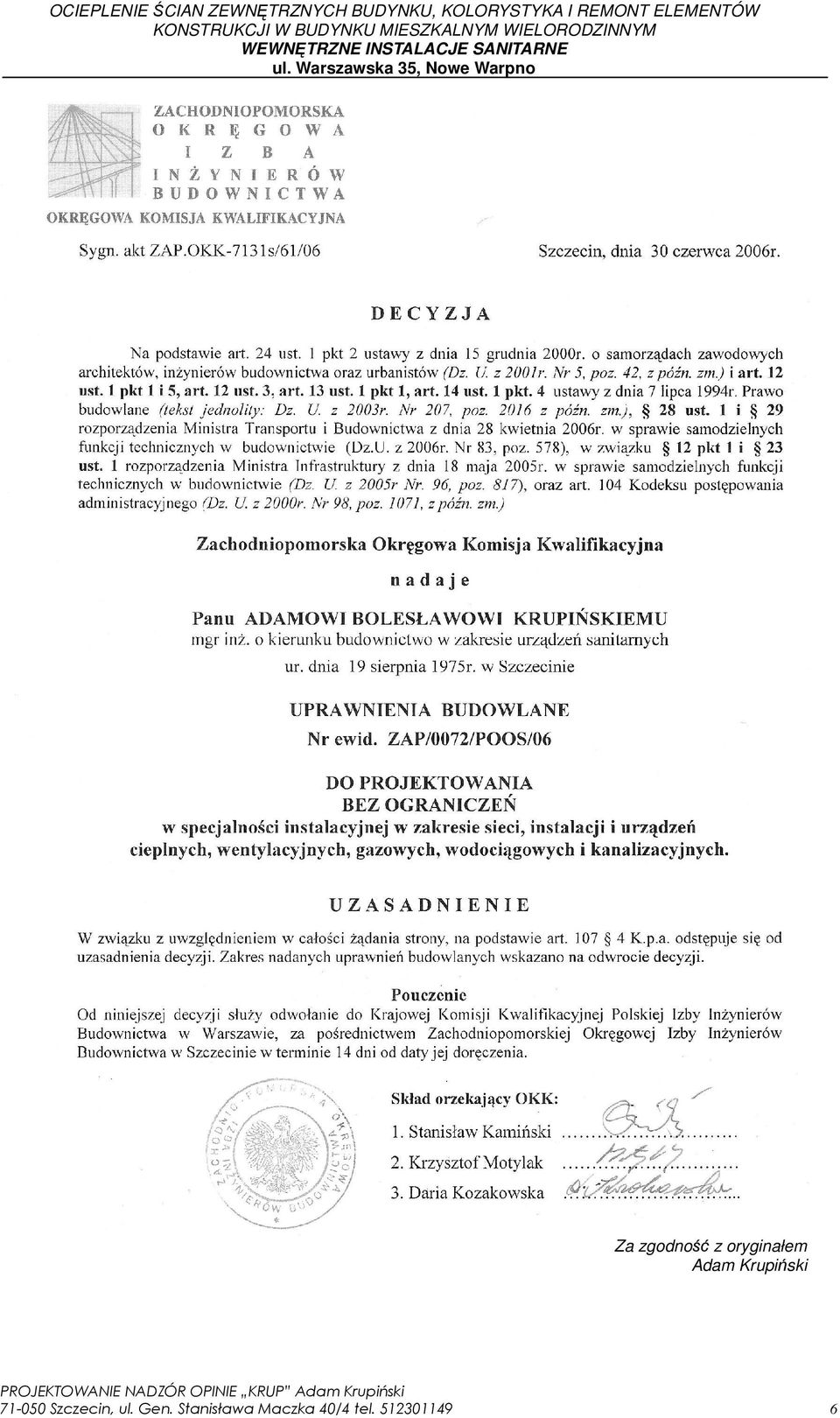

5 OCIEPLENIE ŚCIAN ZEWNĘTRZNYCH BUDYNKU, KOLORYSTYKA I REMONT ELEMENTÓW Za zgodność z oryginałem Adam Krupiński Szczecin, ul. Gen. Stanisława Maczka 40/4 tel

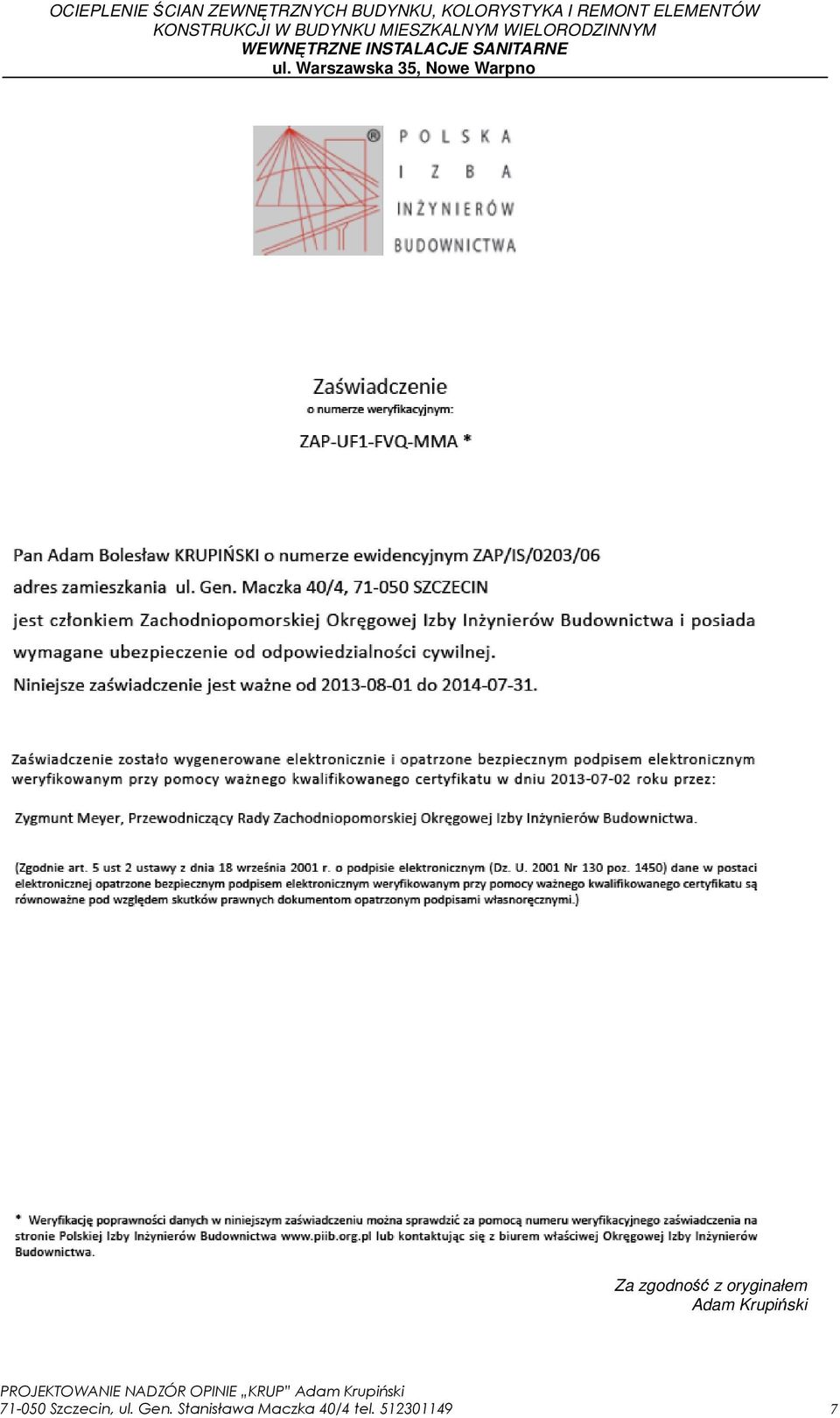

6 Za zgodność z oryginałem Adam Krupiński Szczecin, ul. Gen. Stanisława Maczka 40/4 tel

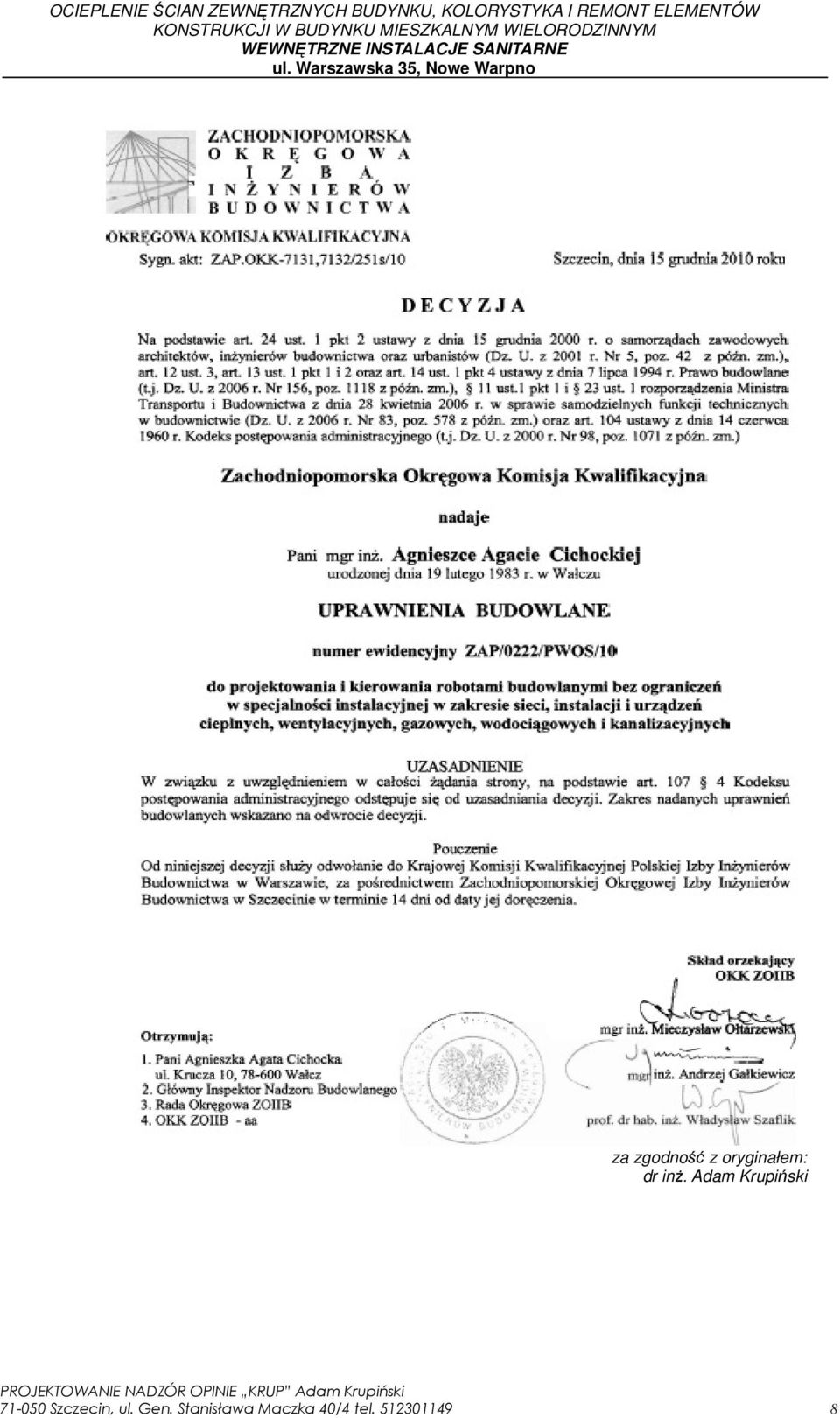

7 za zgodność z oryginałem: dr inŝ. Adam Krupiński Szczecin, ul. Gen. Stanisława Maczka 40/4 tel

8 za zgodność z oryginałem: dr inŝ. Adam Krupiński Szczecin, ul. Gen. Stanisława Maczka 40/4 tel
