Konstrukcje metalowe II Wykład VI Hale stalowe
|
|
|
- Nadzieja Kruk
- 6 lat temu
- Przeglądów:
Transkrypt
1 Konstrukcje metalowe II Wykład VI Hale stalowe
2 Spis treści Rodzaje hal #t / 3 Części składowe hal #t / 21 Hale prefabrykowane #t / 94 Specyficzne obciążenia hal przemysłowych #t / 96 Zagadnienia egzaminacyjne #t / 120
3 Rodzaje hal Hala stalowa: układ powtarzalnych ram płaskich, połączonych stężeniami dachowymi i ściennymi. Rys: traskostal.pl Rys: Autor Rys: weldon.pl
4 Biorąc pod uwagę obciążenia, hale można podzielić na dwie kategorie: hale ciężkie z dźwignicami obciążającymi konstrukcję hali; hale lekkie bez dźwignic obciążających konstrukcję hali; Rys: eci.com.pl Rys: spawstal.pl Rys: weldon.pl
5 A B #3 / 7 C Rys: Autor D
6 #3 / 8 Przypadek Estakada podsuwnicowa Konstrukcja hali A B Ciężar własny Obciążenia klimatyczne Obciążenia dynamiczne suwnicy Ciężar własny Ciężar własny Obciążenia dynamiczne suwnicy Obciążenia klimatyczne C D Ciężar własny Obciążenia klimatyczne Obciążenia dynamiczne suwnicy Nie istnieje Nie istnieje
7 Biorąc pod uwagę sytuacje A D, zachodzi jedna z trzech możliwości: Sytuacja A B C D Hala bez suwnic Rodzaj ciężka lekka brak hali lekka

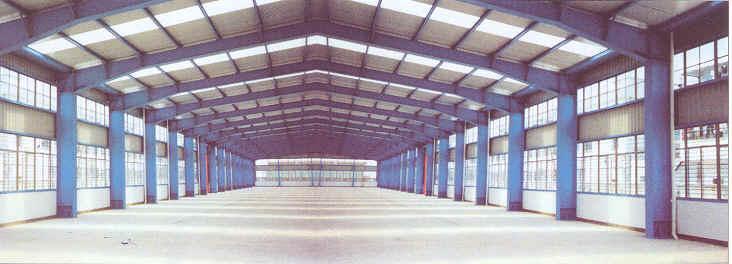

8 Przykłady hal lekkich i ciężkich Rys: stabud.eu Rys: pebsteel.com Ogólnie rzecz biorąc, cięzkie hale to hale przemysłowe.
9 Hale lekkie mogą mieć różne przeznaczenie: Rys: eci.com.pl Rys: astron.biz Hale przemysłowe z dźwignicami opartymi na odseparowanych konstrukcjach lub bez dźwignic.

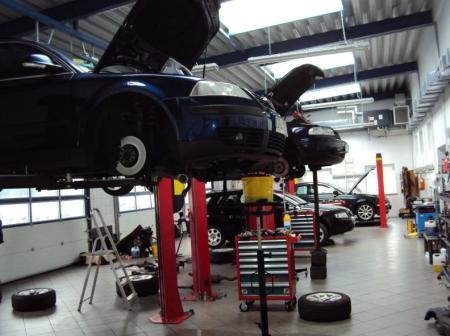

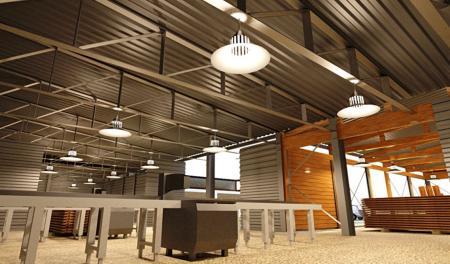

10 Rys: emotoinfo.pl Rys: architekt.dom-projekty.pl Hale warsztatowe, hale produkcyjne (bez dźwignic)

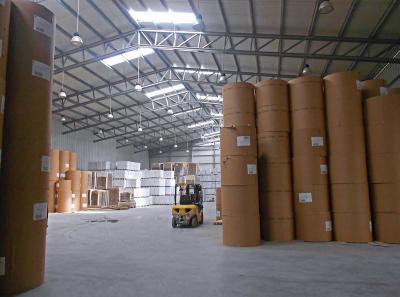

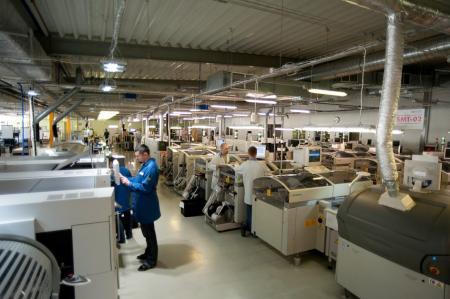

11 Rys: galeria.trojmiasto.pl Hale technologiczne, magazyny Rys: frisomat.com

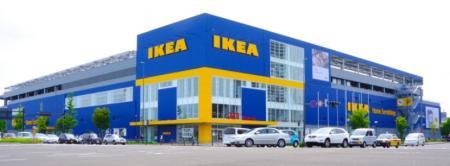

12 Rys: arvogruppe.com Rys: parkmag.pl Hale sklepowe, chłodnie Rys: traskostal.pl

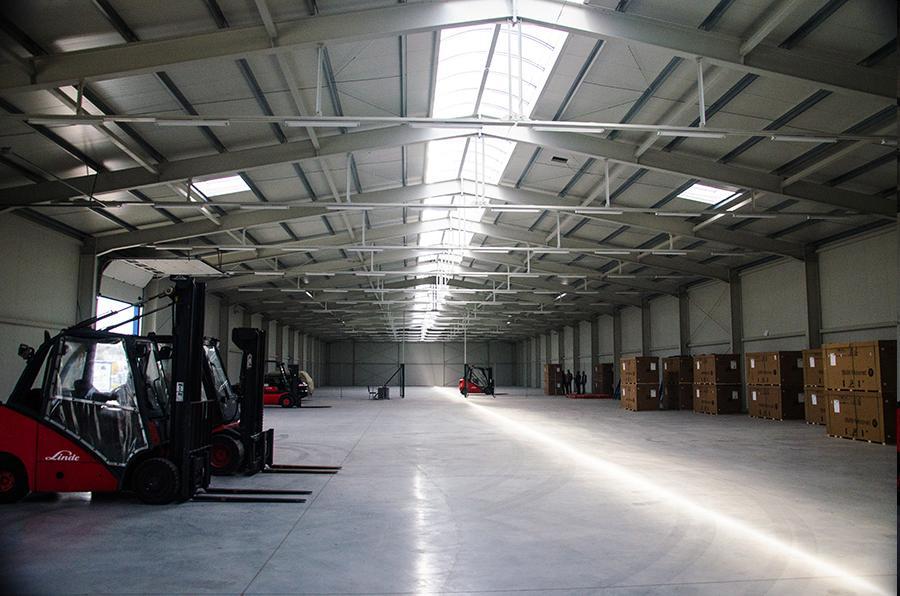

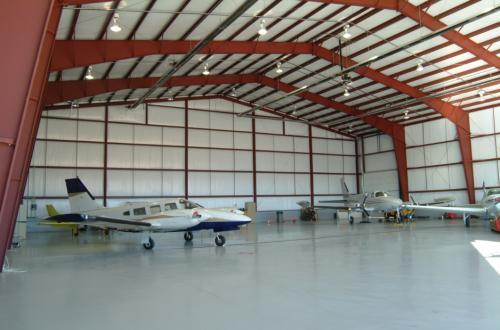

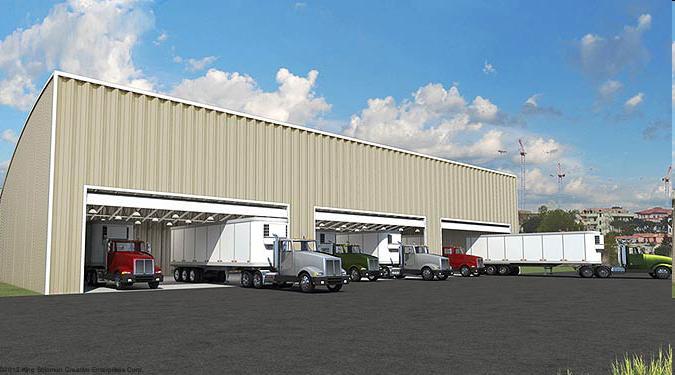

13 Rys: internationalsteelspan.com Garaże, hangary Rys: aviationbuildingsystem.com
14 Rys: ekbud.lublin.pl Małe budynki biurowe, hale rolniczne Rys: easyhalls.com

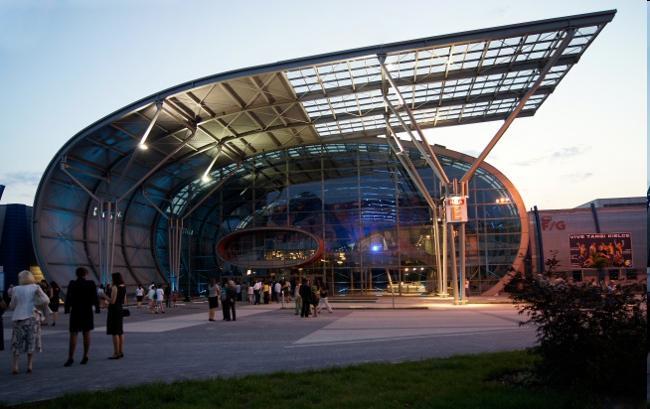

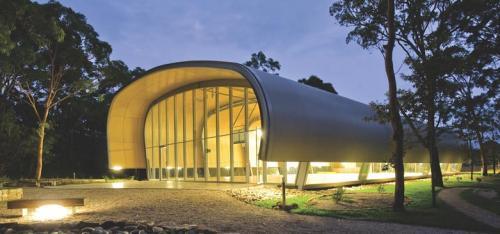

15 Rys: steel.com.au Rys: sztuka-architektury.pl Hale sportowe, hale wystawowe
16 Schemat statyczny Zasady ogólne Hale lekkie Rys: Autor Hale ciężkie Max długość hali / max odległość między dylatacjami Max odległość ściany szczytowej / dylatacji od stężenia pionowego 150 m 120 m 60 m
17 Wartości obciążeń Szerokość hali 30,0 m Odległość między słupami 12,0 m Rys: Autor Obciążenia pionowe z obszaru między 4 słupami to 30,0 x 12,0 (360,0 m 2 ): Hala lekkie Hala ciężkie Śnieg (~ 1,50 kn / m 2 ) 540 kn 540 kn Wiatr (~ 0,60 kn / m 2 ) 216 kn 216 kn Pokrycie dachowe (~ 0,15 kn / m 2 ) 54 kn 54 kn 16x płatew (~ 0,25 kn / m) 230 kn 230 kn dźwigar (~ 3,25 kn / m) 195 kn 195 kn Suwnica (30 m) + ładunek kn SUMA 1235 kn kn Proporcja 1,0 1,42 2,65

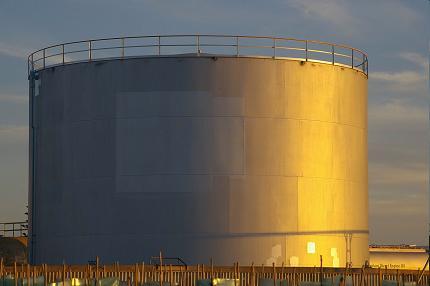

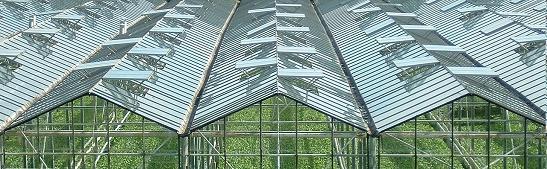

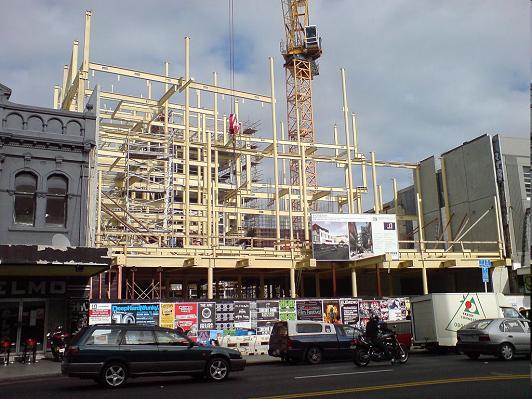

18 Klasy konsekwencji efekt zniszczenia konstrukcji #1 / 6 I II III Rys: wikipedia
19 Klasa Opis Przykład CC3 CC2 CC1 Wysokie zagrożenie ludzkiego życia lub bardzo duże konsekwencje społeczne, ekonomiczne i środowiskowe Przeciętne zagrożenie ludzkiego życia lub znaczne konsekwencje społeczne, ekonomiczne i środowiskowe Niskie zagrożenie ludzkiego życia lub małe lub nieznaczne konsekwencje społeczne, ekonomiczne i środowiskowe Widownie, budynki użyteczności publicznej, których konsekwencje zniszczenia są wysokie Budynki mieszkalne i biurowe oraz budynki użyteczności publicznej, których konsekwencje zniszczenia są przeciętne Budynki rolnicze w których ludzie zazwyczaj nie przebywają oraz szklarnie #1 / 7 EN 1990 tab B1
20 Hala lekka i ciężka hala lekka najczęściej CC2; hala ciężka hala przemysłowa, np. przemysł zbrojeniowy możliwe duże konsekwencje zniszczenia CC2 lub CC3 zwiększenie współczynników obciążenia dla CC3 obciążenia jeszcze większe w porównaniu z lekką ;
21 Części składowe hali Praktyczne we wszystkich halach można wyróżnić te same części składowe. Rys: Autor Obudowa dachu i ścian ( #t / 29 36)
22 Konstrukcja Rys: Autor
23 Rys: Autor Płatwie ( #t / 39 51)
24 Rys: Autor Ryglówka ścian ( #t / 52 55)
25 Rys: Autor Stężenia dachu ( #t / 56 70)
26 Rys: Autor Stężenia ścian ( #t / 71 75)
27 Rys: Autor Ramy główne (słupy i rygle) ( #t / 76 93)

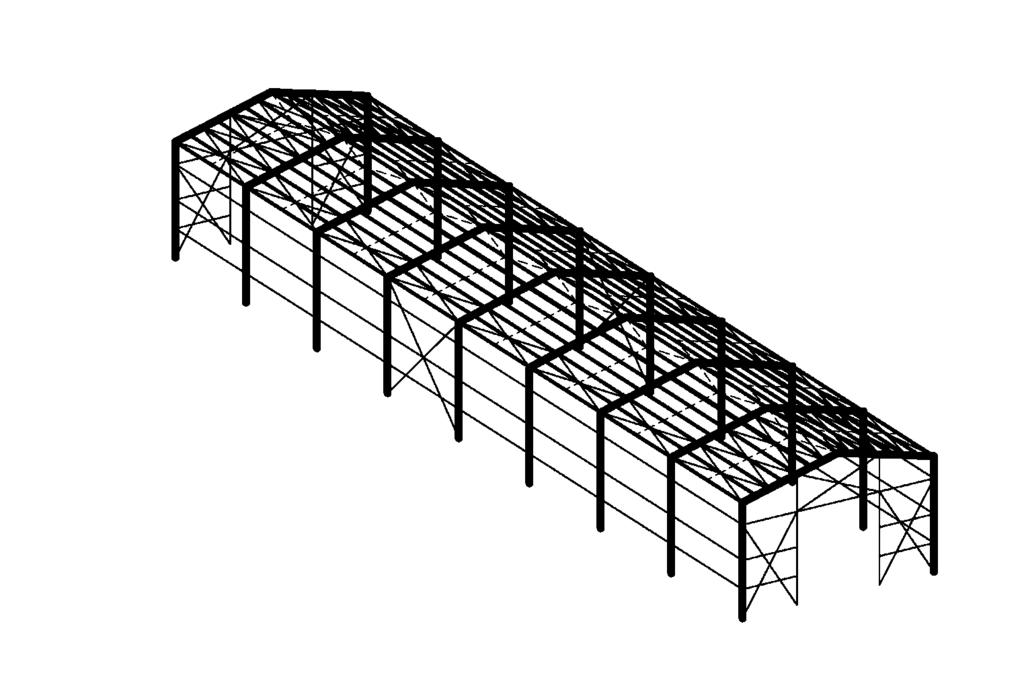

28 Rys: Autor Suma części składowych
29 Obudowa dachu i ścian: płyty warstwowe; panele okładzinowe; blacha fałdowa; Elementy te mogą być wykonane ze stali lub aluminium

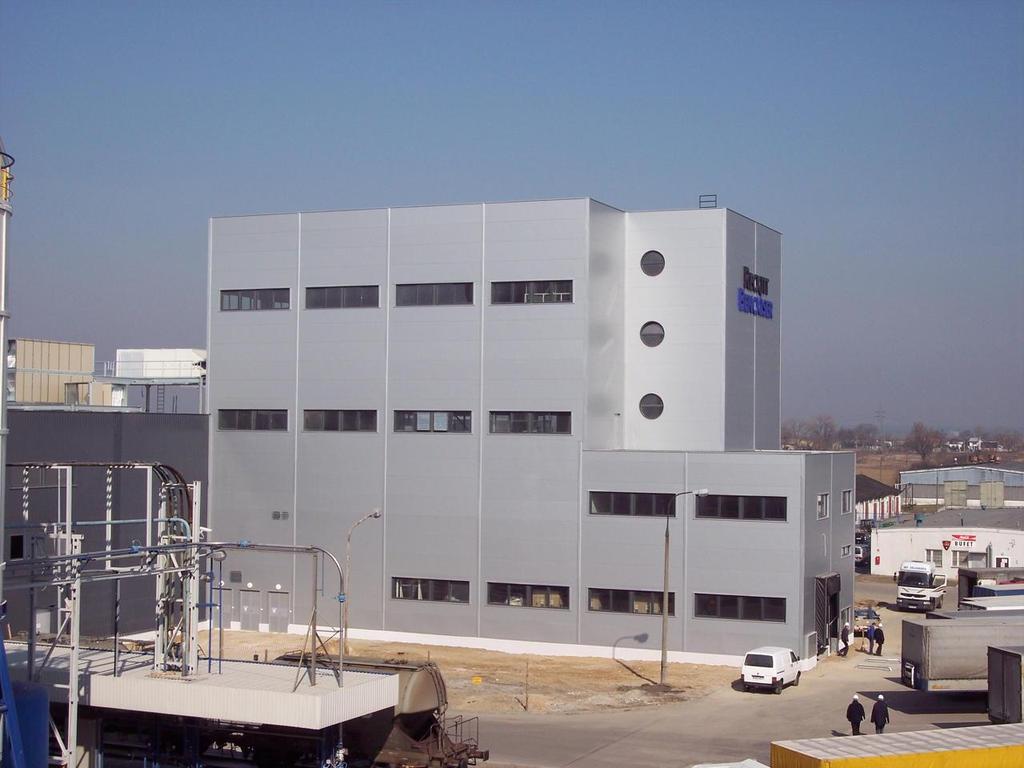

30 Płyty warstwowe Rys: steelprofil.pl Rys: balkar.pl

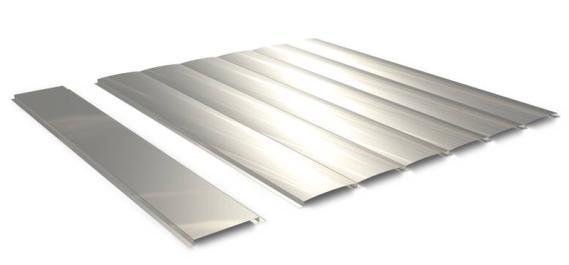

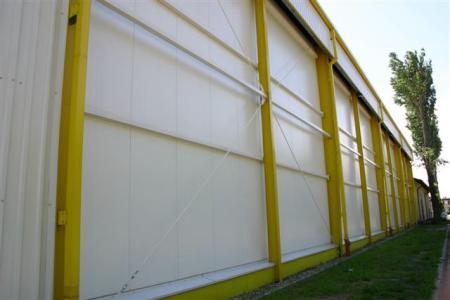

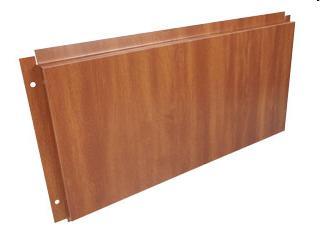

31 Panele okładzinowe Rys: pruszynski.com.pl Rys: elewacje-stalowe.pl Rys: ekbud.lublin.pl

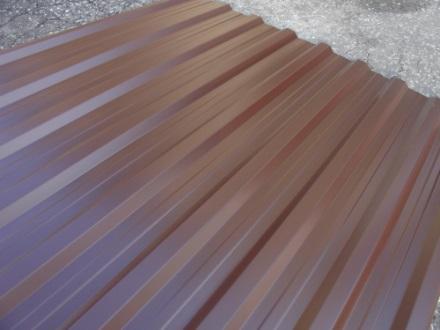

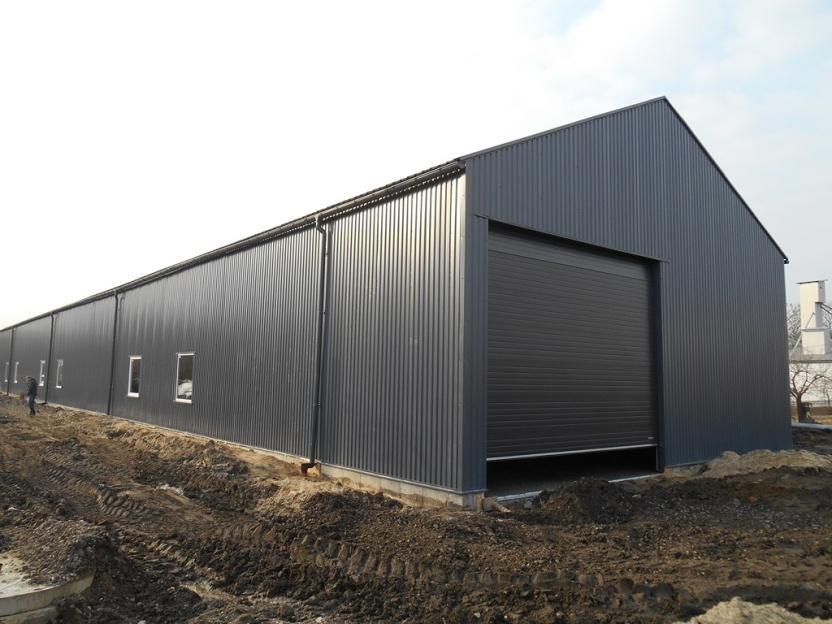

32 Blacha fałdowa Rys: amarodachy.pl Rys: konsprojekt.eu
33 Izolacja termiczna Fabrycznie wykonane złącza Zabezpieczenie płatwi i rygli przed niestatecznością zgodnie z EN J J L Rys: steelprofil.pl L J L Rys: pruszynski.com.pl Rys: amarodachy.pl L L J (przez 5-10 lat od zamocowania)
34 Obliczanie pokrycia i obudowy: przyjęcie z katalogów grubości płyt lub grubości blach dla konkretnego rozstawu płatwi i obciążenia. Rys: pruszynski.com.pl
35 Przy łączeniu pokrycia i obudowy z konstrukcją najczęściej używa się specjalnych śrub samogwintujących. Rys: concretescrews.org Rys: plyty-abo.pl Rys: elewacje-stalowe.pl
36 Hale lekkie hale ciężkie Rodzaj stosowanej obudowy nie zależy od rodzaju hali; W przypadku hal ciężkich nie bierzemy pod uwagę zabezpieczającego wpływu obudowy na płatwie i ryglówkę.

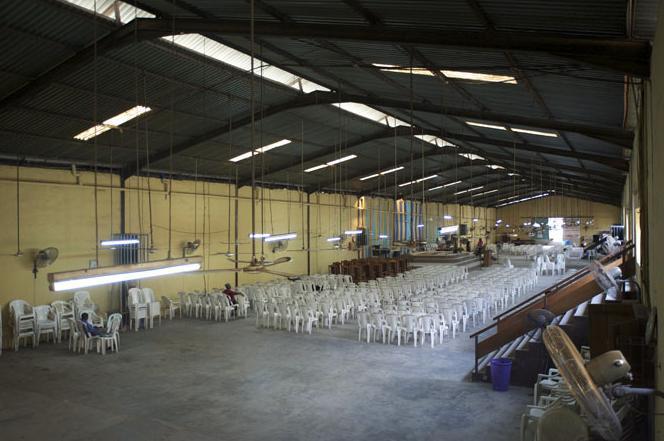

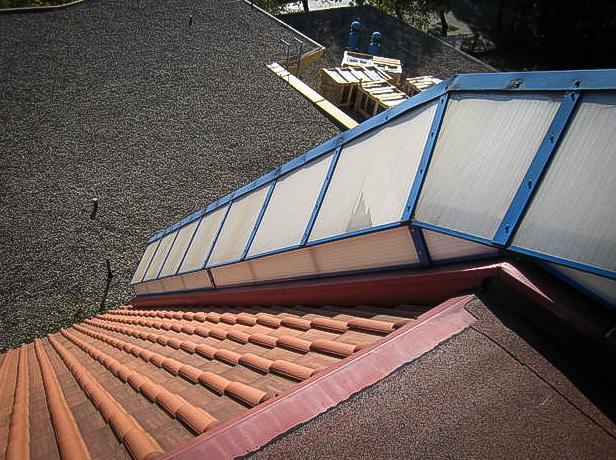

37 Świetliki (nie zawsze) Rys: euroexport.pl Rys: globalprayers.info Zazwyczaj rozwiązania systemowe Rys: euroexport.pl
38 Hale lekkie hale ciężkie Świetliki mogą być zastosowane w obu rodzajach hal; Stężenia dachowe pionowe podłużne stosuje się pod krawędziami świetlików.
39 Płatwie - obciążenie: Ciężar własny pokrycia dachu Ciężar własny płatwi Śnieg Wiatr Obciążenie użytkowe Oddziaływania termiczne Obciążenia wyjątkowe Obciążenia podczas wykonywania konstrukcji
40 Schemat płatwii: Ciągłe raczej przekroje zimnogięte Rys: Autor Jednoprzęsłowe raczej gorącowalcowane (zalecane IPE)
41 Zwykła płatew ta sama rozpiętość w obu kierunkach (l y = l z = l ) q z = q V cos a M Ed, y q y = q V sin a M Ed, z q V M Ed, y q z l 2 M Ed, z q y l 2 q z < q y M Ed, z < M Ed, y but J z << J y W z << W y M Rd, z << M Rd, y jest możliwe, że M Ed, z / M Rd, z > M Ed, y / M Rd, y f y q y l 4 / EJ z f z q z l 4 / EJ y Duże wytężenia i duże ugięcia w obu kierunkach. Jest możliwe, że trzeba będzie przyjąć masywny przekrój z powodu kłopotów z niewielkim obciążeniem na słabej osi. z a x y M Ed, y z x f z y x M Ed, z f y Rys: Autor
42 Płatwie podwieszone; podwieszenie dodatkowa podpora na kierunku y (podparcie dla słabej osi) q V Rozpiętość dla słabej osi l 1 = l / 2 M Ed, y1 q z l 1 2 = q z l 2 / 4 = M Ed, y / 4 f y1 q y l 1 4 / EJ z = q y l 4 / EJ z / 16 = f y /16 Znacznie mniejsze wytężenia i ugięcia na słabej osi. Znacznie ekonomiczniejsze projektowanie: duże wytężenie na osi silnej, małe na osi słabej. z x a y M Ed, y z x f z y x M Ed, z f y Rys: Autor

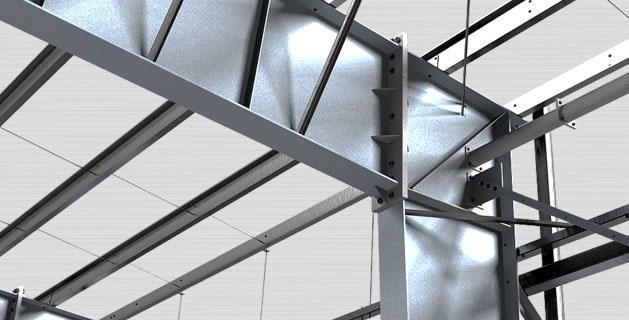

43 Rys: smodiinfrasteel.com Rys: Autor
44 Ściskanie i rozciąganie w wieszakach w przypadku Rys: Autor parcia wiatru ssania wiatru

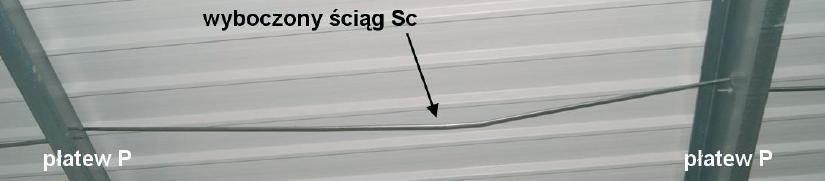

45 W przypadku ściskania wieszaków (pręty okrągłe) dochodzi do ich wyboczenia pod działaniem bardzo niewielkich sił osiowych. Prowadzi to do trwałych deformacji wieszaków i ich trwałego wyłączenia się z pracy. Wyboczony wieszak Płatew Płatew Rys: A. Biegus, Przyczyny przedawaryjnego stanu technicznego płatwi hali stalowej, Budownictwo i Architektura 12 / 2013, Rys: dromet.pl Na wieszaki zakładane są śruby rzymskie dla doprężenia wygiętych prętów

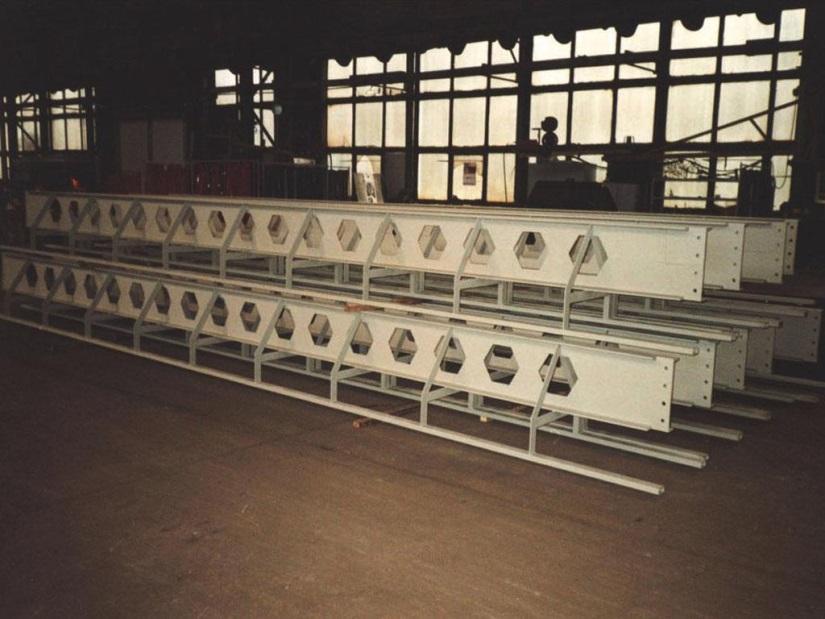

46 Belki ażurowe Rys: zremb-wojkowice.pl Rys: gunungsteel.com Rys: Autor Niezmieniony ciężar własny, znacznie większy moment bezwładności i wskaźnik wytrzymałości dla osi silnej, niezmienione charakterystyki dla osi słabej.
47 Rys: cobouw.pl Płatwie kratowe
48 Zwykłe kratownice siły przyłożone są w węzłach. Płatwie kratowe obciążenie ciągłe przyłożone z pokrycia dachowego do pasa górnego. W pasie górnym zginanie z siłą osiową, pas dolny i wykratowanie to klasyczne pręty kratowe (tylko siła osiowa). Rys: Autor
49 Wiatr W Ciężar własny D Śnieg A Użytkowe I (D + S + I) cos a + W (D + S + I) sin a Belka dwuteowe; zginanie dwukierunkowe. a Rys: Autor Ciężar własny D Śnieg A Użytkowe I D + S + I + W cos a Płatew kratowa - siła osiowa W sin a ma bardzo małą wartość i można ją pominąć. Wszystkie obciążenia działają w płaszczyźnie kratownicy. Potrzebne są dodatkowe kliny dla ustawienia płatwi w płaszczyźnie pionowej. Wiatr W a W sin a Rys: Autor
50 Zalecany typ płatwi w funkcji rozpiętości / odległości między podporami Rozpiętość < Ciągłe, wieloprzęsłowe, zimnogięte C D Ciągłe, wieloprzęsłowe, podwieszone, zimnogięte Jednoprzęsłowe, gorącowalcoowane Ażurowe D D D C C C Kratowe D D D C D
51 Hale lekkie hale ciężkie Płatwie zimnogięte nie są zalecane dla hal ciężkich ; zwłaszcza w przypadku płatwi współpracujących ze stężeniami. Rys: Autor
52 Rygielki obudowy - obciążenia: Ciężar własny obudowy Ciężar własny rygielków Parcie / ssanie wiatru Obciążenia użytkowe Obciążenia termiczne Obciążenia wyjątkowe Obciążenia podczas budowy
53 Rys: cobouw.pl
54 Na rygielki nie działa obciążenie śniegiem nie muszą być tak masywne jak płatwie. Rys: newsteelconstruction.com Rys: everfaithsteel.cn Rys: calgor.com.pl Elementy poziome Elementy pionowe (dodatkowe słupki obudowy) Rys: wggstal.pl Rys: wistal.pl
55 Hale lekkie hale ciężkie W przypadku obu rodzajów hal można stosować identyczne rygielki obudowy.
56 Stężenia zalecane przekroju Rys: calgor.com.pl Rys: rafstal-inox.pl Rys: rafstal-inox.pl Rys: EN fig Rys: stalhart.pl

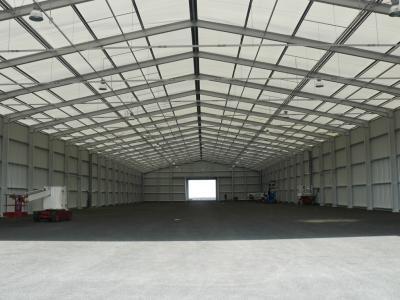

57 Powinniśmy unikać umieszczania stężeń wewnątrz budynków, by zapewnić otwartą przestrzeń użytkową Rys: vmc21.com Rys: muratorplus.pl
58 Wymagania dla stężeń: Pod uwagę należy wziąć siły drugorzędne, wynikające ze współpracy stężeń z płatwiami, dźwigarami dachowymi i słupami; Jeśli odległość w rzucie poziomym między końcami stężenia nie przekracza 6 m, można pominać wpływ zginania stężenia ciężarem własnym; W przypadku stężeń wiotkich: Należy stosować śruby rzymskie w celu doprężenia stężeń; W obliczeniach statycznych uwzględnia się tylko rozciągane części stężeń;
59 Poziome poprzeczne stężenia dachowe pasa górnego; Dla dźwigarów kratowych i pełnościennych; Nie rzadziej niż co 8 pole lub 80 m Na obu końcach hali; Po obu stronach dylatacji; Obciążenia prostopadłe do płaszczyzny ramy głównej. Rys: Autor
60 Poziome podłużne stężenia dachowe pasa górnego; Dla dźwigarów kratowych i pełnościennych; Przy okapach i w koszach; Obciążenia prostopadłe do płaszczyzny ramy głównej. Rys: Autor
61 Pionowe podłużne stężenia dachowe; Dla dźwigarów kratowych; Przy okapach, w kalenicach, w koszach, pod ściankami świetlików, nie rzadziej niż co 15 m; Obciążenia prostopadłe do płaszczyzny ramy głównej w fazie montażu. Rys: Autor
62 Poziome poprzeczne stężenia dachowe pasa dolnego; Dla dźwigarów kratowych; Nie rzadziej niż co 8 pole lub 80 m Na obu końcach hali; Po obu stronach dylatacji; W halach z dźwignicami; W przypadku dużego ssania wiatru na połaciach dachu. Rys: Autor
63 Poziome podłużne stężenia dachowe pasa dolnego; Dla dźwigarów kratowych; Przy okapach i w koszach; W halach z dźwignicami; W przypadku dużego ssania wiatru na połaciach dachu. Rys: Autor
64 Hala ciężka dźwigary dachowe Hala lekka dźwigary dachowe Rys: Autor
65 Hala ciężka poprzeczne połaciowe stężenia pasa górnego Hala lekka poprzeczne połaciowe stężenia pasa dolnego Rys: Autor
66 Hala ciężka stężenia podłużne pionowe Hala lekka stężenia podłużne pionowe Rys: Autor
67 Hala ciężka podłużne połaciowe stężenia pasa górnego Hala lekka podłużne połaciowe stężenia pasa górnego (nie zawsze stosowane) Rys: Autor
68 Hala ciężka poprzeczne połaciowe stężenia pasa dolnego Hala lekka zazwyczaj nie stosuje się Rys: Autor
69 Hala ciężka podłużne połaciowe stężenia pasa dolnego Hala lekka zazwyczaj nie stosuje się Rys: Autor
70 Hale lekkie hale ciężkie Dach hali ciężkiej jest znacznie sztywniejszy dzięki stężeniom. Rys: Autor
71 Rys: Autor Stężenia pionowe słupów hal i estakad podsuwnicowych Obciążenia: siły prostopadłe do płaszczyzny ram i imperfekcje przechyłowe słupów.
72 Hala ciężka, stężenia ścienne w części nadsuwnicowej W halach z dźwignicami; Pod poprzecznymi stężeniami dachu; Przeniesienie sił ze stężeń dachu. Rys: Autor
73 Hala ciężka stężenia w części podsuwnicowej W halach z dźwignicami; Najczęściej pod stężeniami w części nadsuwnicowej w połowie długości hali; Przeniesienie sił z wyższych stężeń i sił osiowych z suwnic do fundamentów Rys: Autor
74 Hala lekka, stężenia ścienne Hale lekkie ; Pod poprzecznymi stężeniami dachu w połowie długości hali; Przeniesienie sił ze stężeń dachowych do fundamentów. Rys: Autor
75 Hale lekkie hale ciężkie W halach ciężkich słupy można podzielić na dwie odrębne części z odrębnymi stężeniami.
76 Ramy Rys: ubcoholdings.com L < m dwuteowniki gorącowalcowane IP L > m dwuteowniki spawane IK L > m dźwigary dachowe: dwuteowniki spawane IK lub kratownice
77 Przekroje gorącowalcowane Rys: setrometalgroup.com
78 Przekroje spawane Rys: traskostal.pl

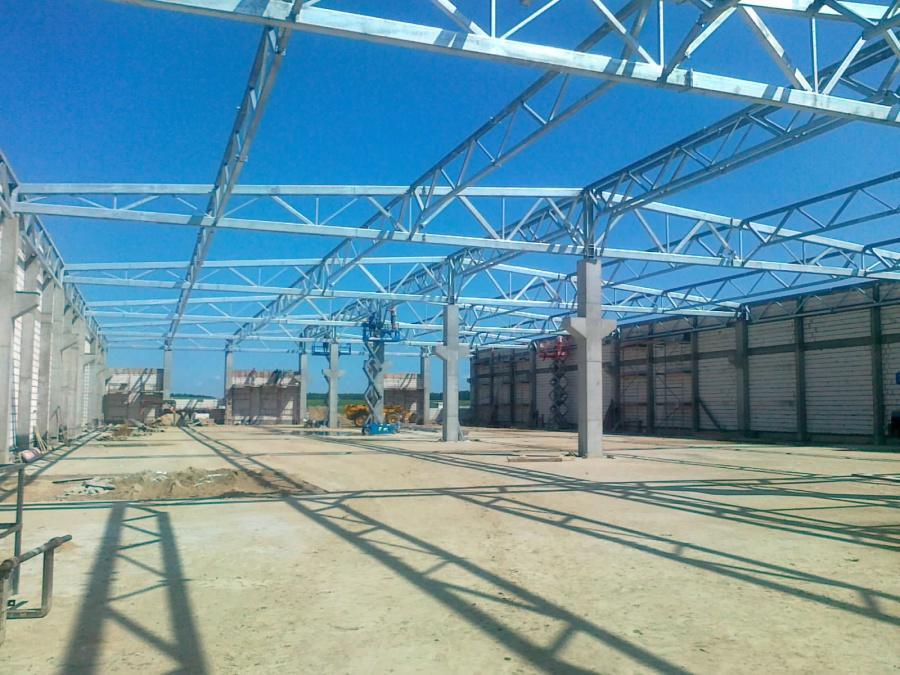

79 Kratownice dachowe Rys: rolstal.com
80 Przekroje o zmiennej wysokości Wysokość przekroju poprzecznego jest proporcjonalna do wartości momentu zginającego; mniejsze zużycie materiału. Rys: rolstal.com

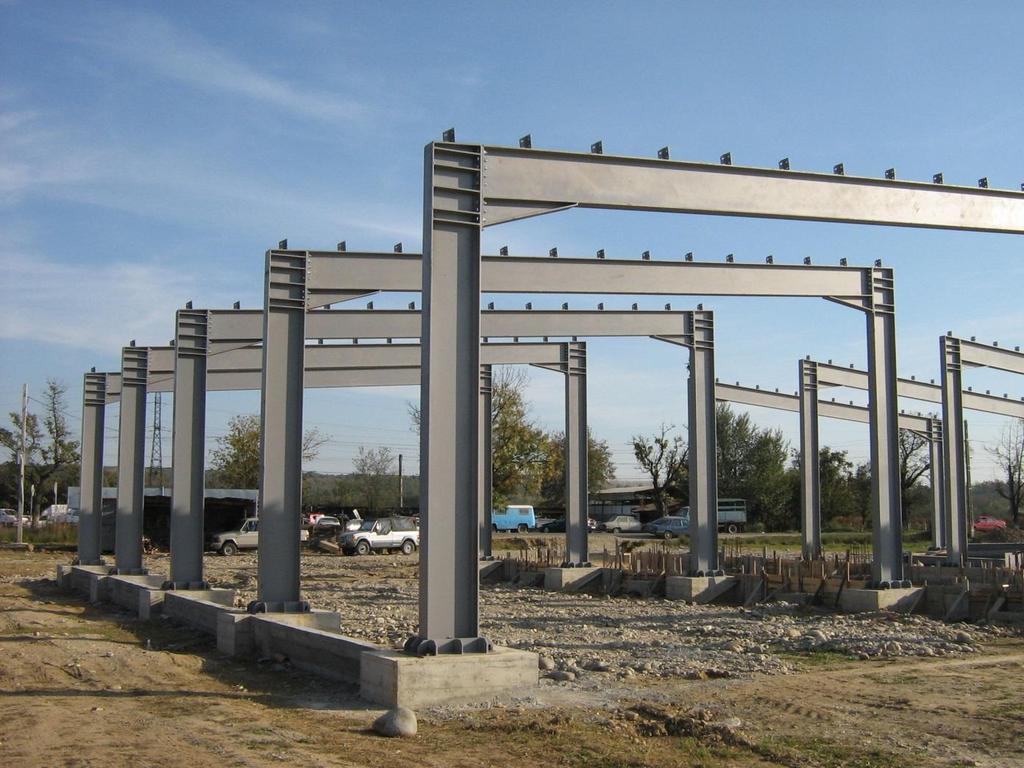

81 Rygle ze skosem Wzmocnienie rygla dachowego w węźle ze słupem, gdzie moment zginający jest największy. Rys: setrometalgroup.com
82 Rama ze ściągiem Znaczna redukcja sił przekrojowych w ramie, ogromne siły rozciągające w ściągu. Rys: lindab.com
83 Rama portalowa rama portalowa ze ściągiem Rozpiętość 30,00 m, wysokość 5,00 + 2,50 m, obciążenie ciągłe 14 kn / m: B C A B C A Rys: Autor
84 Element Punkt Rama Rama ze ściągiem M Ed [knm] V Ed [kn] N Ed [kn] M Ed [knm] Dźwigar C 375,8 28,4 170,2 271,1 (0,721) M przeciwne 403,6 163,2 (0,404) B 862,6 191,2 206,8 237,7 (0,276) Słup B 862,6 172,5 222,6 237,7 (0,276) V Ed [kn] 112,0 (3,944) 107,6 (0,563) 47,5 (0,275) A 0,0 172,5 226,8 0,0 47,5 (0,275) N Ed [kn] 708,6 (4,163) 672,0 (3,250) 222,6 (1,000) 226,8 (1,000) Ściąg C - 633,7
85 Hale ciężkie, dodatkowe elementy przy ramach: Rys: udhavind.com Rys: lindab.com Wieszaki (wciągniki jednoszynowe, suwnice podwieszone) Wsporniki (suwnice natorowe)

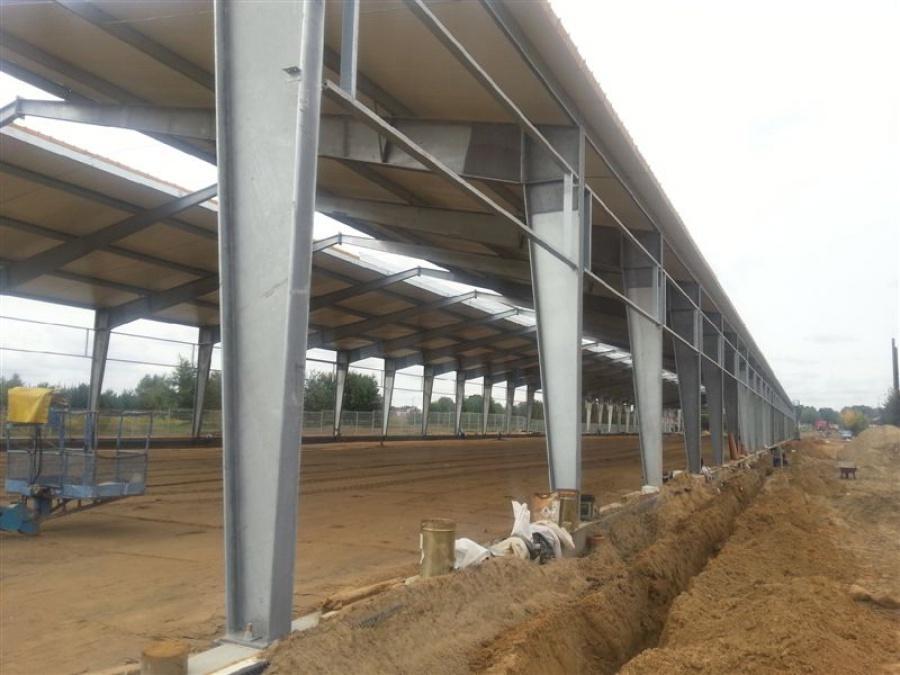

86 Hale ciężkie, słupy Słupy skratowane Rys: pebsteel.com Rys: stabud.eu Dwuteowniki spawane Słupy z przewiązkami Rys: hak.com.pl
87 Zmiana przekroju poprzecznego słupa problem z ustaleniem długości wyboczeniowej. W Eurokodzie brak jest szczegółowych wytycznych na ten temat. Dawniej używano w tym celu tablic. "Tablice do projektowania konstrukcji metalowych", W. Bogucki, M. Żyburtowicz, Arkady, Warszawa 1984 #5 / 57
88 Dwie częśći słupa, wyboczenie: W płaszczyźnie, część górna: l cr, 2 = m 2 h 2 ; F 2 W płaszczyźnie, część dolna: l cr, 1 = m 1 h 1 ; F 1 + F 2 Poza płaszczyznę, część górna: l cr, 2 = h 2 ; F 2 Poza płaszczyznę, część dolna: l cr, 1 = h 1 ; F 1 + F 2 Rys: Autor
89 Hale lekkie hale ciężkie Ramy ze ściągami nie są zalecane dla hal ciężkich ; Przekroje gorącowalcowane, spawane i kratownice mogą być stosowane w obu rodzajach hal; Słupy w halach ciężkich mają większe przekroje (masywne dwuteowniki, słupy skratowane, słupy z przewiązkami) niżw halach lekkich ( zwykłe dwuteowniki)
90 Rys: Autor Podstawy słupów Różne rozwiązania w zależności od schematu statycznego. Rys: Autor Rys: tatproddel.tat.cloud.opentext.com Rys: sefindia.org Rys: tboake.com Rys: rolstal.com Rys: quatronsteel.com Rys: defence.pk
91 Hale lekkie hale ciężkie Hale lekkie podparcie przegubowe Hale ciężkie podparcie sztywne
92 Kategorie połączeń śrubowych i obciążenia Kategoria A B C D E Obciążenia Statyczne bez zmiany zwrotu momentu zginającego; wiatrem Statyczne ze zwrotem momentu zginającego; wiatrem Dynamiczne Statyczne, wiatrem Dynamiczne Śruby zwykłe sprężające zwykłe sprężające
93 Hale lekkie hale ciężkie Hale lekkie, obciążenia statyczne i wiatrem kategoria A, B lub D Hale ciężkie, obciążenia dynamiczne kategoria C lub E
94 Hale prefabrykowane Zgodnie z informacjami pokazanymi na #t / 17, zazwyczaj dla hal lekkich występuje tylko obciążenie ciężarem własnym i obciążenia klimatyczne. Często nie ma innych typów obciążenia. Idea hal prefabrykowanych: hala składa się z powtarzalnych modułów. Zaprojektowana jest na ciężar własny i największe możliwe obciążenia klimatyczne. Różne rozmiary hal uzyskuje się dzięki różnym wymiarom modułów.
95 Rys: frisomat.pl
96 Specyficzne obciążenia hal przemysłowych Oddziaływania ogólne: EN 1991 Oddziaływania na konstrukcje (potoczna nazwa: Eurokod 1) Ciężar objętościowy, ciężar własny, obciążenie użytkowe w budynkach Oddziaływania w warunkach pożaru Obciążenie śniegiem Oddziaływania wiatru Oddziaływania termiczne Oddziaływania w czasie wykonywania konstrukcji Oddziaływania wyjątkowe Obciążenia ruchome mostów Oddziaływania wywołane dźwignicami i maszynami Silosy i zbiorniki
97 Obciążenia, występujące wyłącznie (głównie) w halach przemysłowych: Od dźwignic ( wyk. # 3); Od transportu kołowego (wózki widłowe); Śnieg i wiatr na specyficznych kształtach dachu.
98 EN Ciężar objętościowy, ciężar własny, obciążenie użytkowe w budynkach Kategorie użytkowania (tab. 6.1): A Powierzchnie mieszkalne; B Powierzchnie biurowe; C Powierzchnie na których mogą się gromadzić ludzie (z wyłączeniem kategorii A, B i D); D Powierzchnie handlowe; E Powierzchnie składowania i użytkowania przemysłowego; FL Powierzchnie dostępne dla wózków widłowych; F Powierzchnie garaży i parkowania pojazdów lekkich (max 30 kn ciężaru brutto, max 8 miejsc poza kierowcą); G Powierzchnie garaży i parkowania pojazdów średnich (>30 kn, max 160 kn ciężaru brutto pojazdu na dwu osiach); H Dachy bez dostępu z wyjątkiem utrzymania i napraw; I Dachy z dostępem, użytkowane zgodnie z kategoriami A - D K Dachy z dostępem z przeznaczeniem specjalnym, jak lądowiska helikopterów
99 FL Powierzchnie dostępne dla wózków widłowych EN Klasa podnośnika Ciężar netto [kn] Udźwig [kn] Rozstaw kół a [m] Szerokość całkowita b [m] Długość całkowita l [m] FL ,85 1,00 2,60 FL ,95 1,10 3,00 FL ,00 1,20 3,30 FL ,20 1,40 4,00 FL ,50 1,90 4,60 FL ,80 2,30 5,10 Rys: desciclopedia.org Rys: EN fig. 6.1 Klasa podnośnika Obciążenie osi Q k [kn] FL1 26 FL2 40 FL3 63 FL4 90 FL5 140 FL6 170
100 F Powierzchnie garaży i parkowania pojazdów lekkich (max 30 kn ciężaru brutto, max 8 miejsc poza kierowcą); G Powierzchnie garaży i parkowania pojazdów średnich (>30 kn, max 160 kn ciężaru brutto pojazdu na dwu osiach); EN Kategoria powierzchni ruchu q k Q k [kn / m 2 ] [kn] Kategoria F q k Q k Ciężar całkowity pojazdu 30 kn Kategoria G 30 kn < ciężar całkowity 160 kn 5,0 Q k UWAGA 1 Dla kategorii F, q k może być wybrane z zakresu 1,5 do 2,5 kn / m 2 a Q k może być wybrane z zakresu 10 do 20 kn. UWAGA 2 Dla kategorii G, Q k może być wybrane z zakresu 40 do 90 kn. Rys: EN fig. 6.2 UWAGA 3 Wartości podane w uwagach 1 i 2 mogą być określone w załączniku krajowym. Wartości zalecane są podkreślone.
101 Rys: Autor Bariery na parkingu EN B F = m V 2 / [ 2 ( d c + d b ) ] Całkowita masa pojazdu m vcg [kg] > F Ed H m [kg] m vcg V [m/s] 4,5 d c [mm] 100 H [mm] 375 H vcg Bariery na parkingach, gdy masa całkowita pojazdów kg F 375 mm Bariery na dojazdach do parkingów F / mm Bariery naprzeciw prostych dojazdów przeznaczonych do jazdy w dół, których długość przekracza 20 m 2 F 610 mm
![(n) ) ] Rys: visto-project.](/docs-images/98/134941954/images/102-2.jpg "pl d b (n+1) = F (n) L 3 / (48 E J z-z ) m")
102 Obliczenia: procedura iteracyjna, przykład: Rys: Autor F (n) = m V 2 / [ 2 ( d c + d b (n) ) ] Rys: visto-project.pl d b (n+1) = F (n) L 3 / (48 E J z-z ) m = kg z z d c = 0,100 m V = 4,5 m / s L J z-z = 137,28 cm 4 Bariera jednoprzesłowa L = 2,000 m d b
103 d (1) b = 0,000 m F (1) = m V 2 / [ 2 ( d c + d (1) b ) ] = 151,875 kn d (2) b = F (1) L 3 / (48 E J z-z ) = 0,092 m F (2) = m V 2 / [ 2 ( d c + d (2) b ) ] = 79,102 kn d (3) b = F (2) L 3 / (48 E J z-z ) = 0,048 m F (3) = m V 2 / [ 2 ( d c + d (3) b ) ] = 102,618 kn d (4) b = F (3) L 3 / (48 E J z-z ) = 0,062 m F (4) = m V 2 / [ 2 ( d c + d (4) b ) ] = 93,750 kn d (5) b = F (4) L 3 / (48 E J z-z ) = 0,057 m F (5) = m V 2 / [ 2 ( d c + d (5) b ) ] = 96,736 kn d (6) b = F (5) L 3 / (48 E J z-z ) = 0,059 m F (6) = m V 2 / [ 2 ( d c + d (6) b ) ] = 95,519 kn d (7) b = F (6) L 3 / (48 E J z-z ) = 0,058 m Zmiana < 2%, OK
104 Oddziaływania wyjątkowe, spowodowane przez podnośniki widłowe EN UWAGA W załączniku krajowym można podać wartość obliczeniowej równoważnej siły statycznej F. Zaleca się wyznaczenie wartości F zgodnie z zaawansowanym modelowaniem uderzenia w odniesieniu do uderzenia miękkiego według C.2.2. Alternatywnie zaleca się przyjęcie siły F równej 5W, gdzie W jest sumą ciężaru netto i podnoszonego ciężaru obciążonego podnośnika (patrz EN tab. 6.5), przyłożonych na wysokości 0,75 m powyżej poziomu posadzki. Jednakże w pewnych przypadkach większe lub mniejsze wartości mogą być bardziej odpowiednie.
105 Bariery ochronne Rys: darlog.pl Rys: prosigma.pl Rys: tru-bilt.co.nz
106 H Dachy bez dostępu z wyjątkiem utrzymania i napraw; I Dachy z dostępem, użytkowane zgodnie z kategoriami A - D K Dachy z dostępem z przeznaczeniem specjalnym, jak lądowiska helikopterów EN Dach q k [kn / m 2 ] Q k [kn] Kategoria H q k Q k UWAGA 1 Wartości obciążenia q k dachów o kategorii H mogą byćwybrane z zakresu od 0,0 do 1,0 kn / m 2 zaś Q k z zakresu 0,9 do 1,5 kn. Jeśli podany jest zakres, wartości mogą być ustalane w załączniku krajowym. Zalecanymi wartościami sa: q k = 0,4 kn / m 2 Q k = 1,0 kn UWAGA 2 Wartości obciążenia q k według załącznika krajowego mogą się zmieniać w zależności od pochylenia dachu. UWAGA 3 Można przyjąć że obciążenie q k jest przyłożone na powierzchni A, która może być podana w załączniku krajowym. UWAGA 4 Patrz także 3.3.2(1) Klasa helikoptera Obciążenie Q przy starcie [kn] Obciążenie Q k przy lądowaniu [kn] Obciążona powierzchnia [m x m] HC1 Q ,2 x 0,2 HC2 20 < Q ,3 x 0,3
107 EN Obciążenie śniegiem EN Obciążenie wiatrem Rys: EN fig. B.1 Rys: EN fig. NB.1 Śnieg Wiatr
108 W przypadku hal przemysłowych pojawia się kilka komplikacji, związanych z dachem: Hala wielonawowa dach wielopołaciowy Rys: steelconstruction.info Rys: bryla.pl
109 Dodatkowe elementy na dachu: świetliki Rys: euroexport.pl Rys: dachy.info.pl

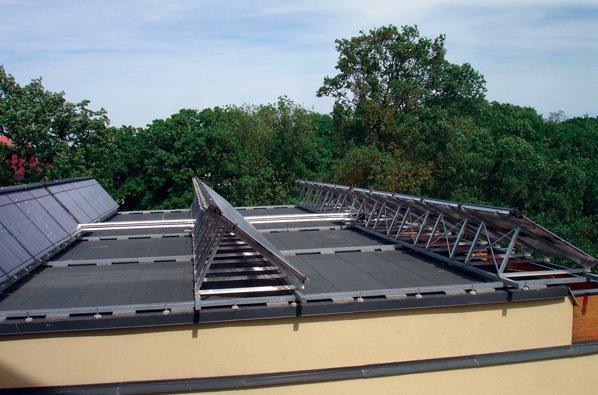

110 Dodatkowe elementy na dachu: wentylatory, panele słoneczne, urządzenia oddymiające, tablice ogłoszeń Rys: inzynierbudownictwa.pl Rys: isowent.com.pl Rys: haal.com.pl
111 Dodatkowe elementy na dachu: okapy nad rampami załadunkowymi Rys: bestor.com.pl Rys: ocmer.com.pl
112 Dodatkowe elementy na dachu: attyki, różne wysokości budynków Rys: ocmer.com.pl Rys: dachyplaskie.info.pl
113 Pełny program: Rys: krajewski-konstrukcje.pl
114 Każdy wystający element dachu powoduje powstawanie zasp śniegu i zmienia obciążenie wiatrem Rys: inzynierbudownictwa.pl Rys: inzynierbudownictwa.pl Rys: izolacje.com.pl
115 Dach wielopołaciowy Śnieg Rys: EN fig. 5.4 Wiatr Rys: EN fig. 7.10
116 Rys: EN fig Wiatr prostopadły wartość wyjściowa dla pierwszej, drugiej i trzeciej połaci, dla następnych redukcja do 60% wyjściowej. Rys: EN fig. 7.7 Wiatr równoległy brak różnicy między dachem jedno i wielopołaciowym
117 Attyki, świetliki, przyległe budynki różnej wysokości, przeszkody na dachu Śnieg Rys: EN fig. 6.1 Śnieg Rys: EN fig. 5.7
118 Wiatr przeszkody, elementy dodatkowe Rys: EN fig Wiatr attyki (taka sama zasada jak dla okapów) Rys: EN fig. 7.3
119 Okapy Śnieg Rys: EN fig. 6.2 Wiatr Rys: EN fig. 7.3
120 Zagadnienia egzaminacyjne Hale lekkie i ciężkie, podobieństwa i różnice
121 Dziękuję za uwagę 2019 dr inż Tomasz Michałowski
