1 K O N S T R U K C Y J N E D R E W N O K L E J O N E P R O J E K T O W A N I E I R E A L I Z A C J A K O N S T R U K C J I B U D O W L A N Y C H K O N S B U D t e l. : ( ) u l. K s. W I t o l d a 7-9 f a x. : ( ) S z c z e c i n e m a i l : i n f k o n s b u d. c o m w w w. k o n s b u d. c o m PROJEKT BUDOWLANY NAZWA OBIEKTU: LOKALIZACJA: ZAMAWIAJĄCY: ETAP: BRANŻA CZĘŚĆ: PROJEKTANT: SPRAWDZAJĄCY: Hala widowiskowo - sportowa Nowe n/wisłą Zakład Projektowania i Usług Budowlanych BENBUD inż. Benedykt Reder PROJEKT WYKONAWCZY KONSTRUKCJA KONSTRUKCJA Z DREWNA KLEJONEGO inż. Jakub Przepiórka ILOŚĆ STRON W OPRACOWANIU: 12 ILOŚĆ RYSUNKÓW 6 OŚWIADCZENIE Zgodnie z art. 20 ust. 4 Ustawy z dnia 16 kwietnia 2004 r. o zmianie ustawy - Prawo Budowlane niniejszym oświadczamy, że projekt Hali widowiskowo - sportowej w Nowem n/wisłą został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. DATA OPRACOWANIA: Kwiecień 2012

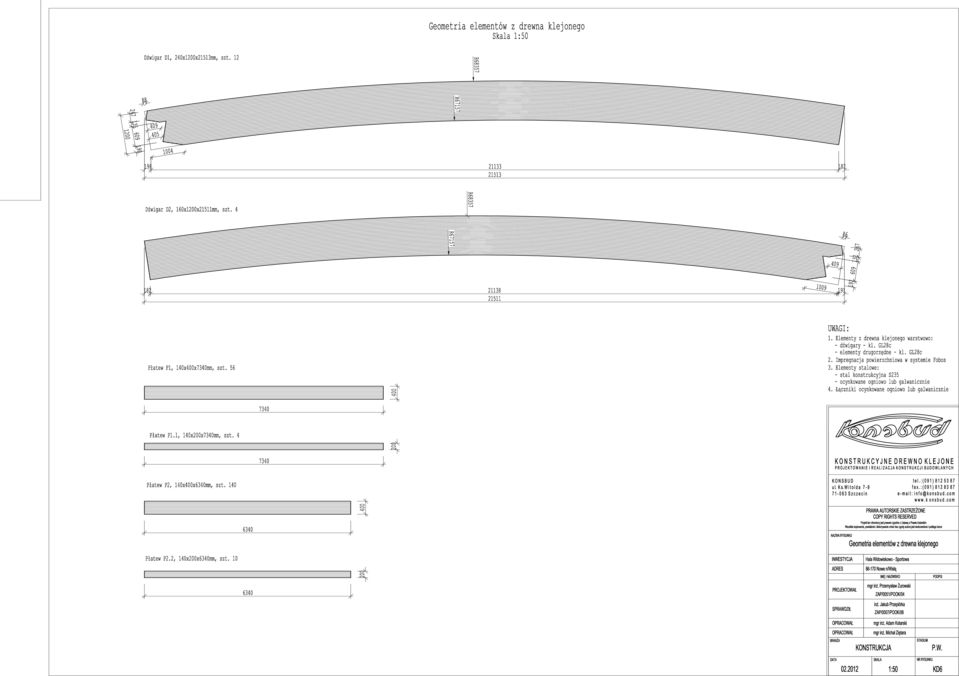

2 Spis treści: 1. Opis techniczny 2. Obliczenia statyczno wytrzymałościowe (archiwum) 3. Wykaz norm 4. Dokumenty formalno prawne 5. Rysunki techniczne: 1. Rzut konstrukcji dachu 2. Przekrój A-A, B-B 3. Szczegół A i B 4. Szczegół C, D, E 5. Rysunki warsztatowe okuć stalowych 6. Geometria elementów z drewna klejonego K O N S B U D 2

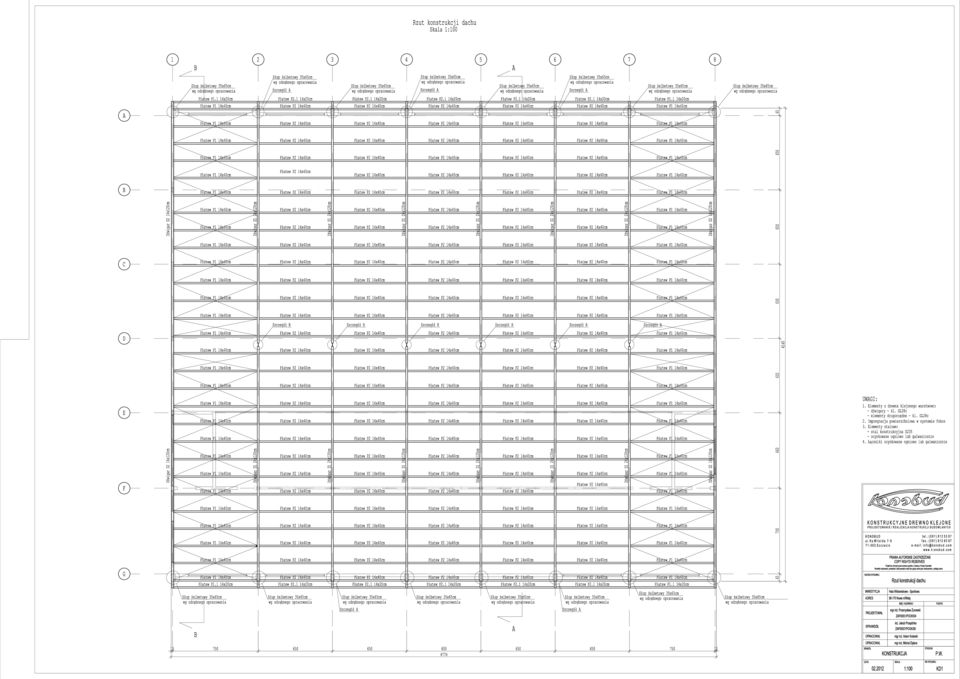

Dokumenty formalno prawne 5. Rysunki techniczne: 1. Rzut konstrukcji dachu 2.

3 Opis techniczny do projektu wykonawczego: konstrukcji z drewna klejonego warstwowo Hali widowiskowo sportowa w Nowem I Podstawa opracowania 1.1. Zlecenie Zamawiającego Zakład Projektowania i Usług Budowlanych BENBUD inż. Benedykt Reder 1.2. Wytyczne projektowe przekazane przez Zamawiającego II Zakres opracowania Projekt obejmuje opracowanie w branży konstrukcyjnej, konstrukcji zadaszenia hali w Nowem n/wisłą w tym: elementy nośne konstrukcji dachu hali (dźwigary, płatwie itp.) rozwiązania połączeń konstrukcji (okucia stalowe, ściągi itp.) III Lokalizacja Projektowany obiekt zlokalizowany jest w miejscowości Nowe n/wisłą: I strefa wiatrowa III strefa śniegowa K O N S B U D 3

Wytyczne projektowe przekazane przez Zamawiającego II Zakres opracowania Projekt obejmuje opracowanie w branży konstrukcyjnej, konstrukcji zadaszenia hali w Nowem n/wisłą

4 IV Opis obiektu Rodzaj konstrukcji: Konstrukcja belkowa o węzłach podporowych przegubowych. Złożona z dźwigarów łukowych (ze ściągiem) ułożonych na słupach żelbetowych, usztywniona płatwiami z drewna klejonego warstwowo oraz stężeniami połaciowymi z prętów Φ20. Gabaryty: Konstrukcja dachu składa się z elementów z drewna klejonego. Rozpiętość konstrukcyjna osiowa podpór dźwigarów z drewna klejonego wynosi 40,75m. Długość hali w osiach wynosi 47,50m. Wysokość konstrukcji dachu hali wynosi +11,65m. Poziom +/-0,00 poziom wykończonych warstw posadzki. Pokrycie dachu: Obliczenia konstrukcji dachu przeprowadzono dla następującego pokrycia: blacha cynkowo tytanowa deskowanie pełne wełna mineralna dachowa folia paro izolacyjna deski ażurowe i dekoracyjne obc. ciężarem ściągu stalowego obc. technologiczne 0,25 kn/m 2 V Opis konstrukcji Konstrukcja dachu: Konstrukcję dachu stanowią dźwigary główne łukowe D1 o przekroju 240x1200mm z drewna klejonego warstwowo w układzie trój przegubowym ze ściągiem. Dźwigary główne podparte są na słupach żelbetowych za pomocą specjalnie wyprofilowanych okuć stalowych wbetonowanych zgodnie z częścią rysunkową niniejszego projektu. Na ścianach szczytowych spoczywają dźwigary D2 zachowujące geometrię dachu o przekroju 160x1200mm. Dźwigary szczytowe są podparte za pomocą okuć stalowych wbetonowanych do wieńca żelbetowego. K O N S B U D 4

Gabaryty: Konstrukcja dachu składa się z elementów z drewna klejonego. Rozpiętość konstrukcyjna osiowa podpór dźwigarów z drewna klejonego wynosi 40,75m. Długość hali w osiach wynosi 47,50m.

5 Wypełnieniem konstrukcji są płatwie P1 P1.1, P2, P2.1 o przekroju 140x400mm oraz 140x200mm. Górna płaszczyzna płatwi licuje się z górną płaszczyzną dźwigarów tworząc ruszt będący konstrukcją nośną całego pokrycia. Sposób połączenia płatwi z dźwigarami za systemowych wsporników belek - zgodnie z częścią rysunkową niniejszego projektu. Usztywnienia obiektu: W płaszczyźnie dachu sztywność zapewniają płatwie zaprojektowane w technologii drewna klejonego oraz stężenia połaciowe z prętów Φ20. VI Zastosowane materiały Dźwigary i płatwie zaprojektowano z drewna klejonego warstwowo klasy GL28c Elementy stalowe prefabrykowane (okucia, ściąg, wieszaki itp.) należy wykonać ze stali 18G2A. VII Zabezpieczenie konstrukcji drewnianych Wszystkie elementy konstrukcyjne z drewna klejonego warstwowo należy zabezpieczyć w systemie FOBOS M2 lub FOBOS M4. Części konstrukcji narażone na działanie zewnętrznych czynników atmosferycznych należy zabezpieczyć odpowiednimi preparatami zabezpieczającymi materiał konstrukcyjny przez działaniem wilgoci i promieni UV. VIII Zabezpieczenie antykorozyjne konstrukcji stalowych Wszystkie elementy stalowe konstrukcji (systemowe i prefabrykowane): łączniki, śruby, gwoździe winny być ocynkowane ogniowo lub galwanicznie. IX Odporność ogniowa Klasę w zakresie odporności ogniowej dla projektowanych elementów określono na podstawie normy PN-EN i ustalono dla następujących elementów: wszystkie elementy sklasyfikowano jako NRO dźwigary odporność R15 płatwie odporność R15 K O N S B U D 5

Sposób połączenia płatwi z dźwigarami za systemowych wsporników belek - zgodnie z częścią rysunkową niniejszego projektu.

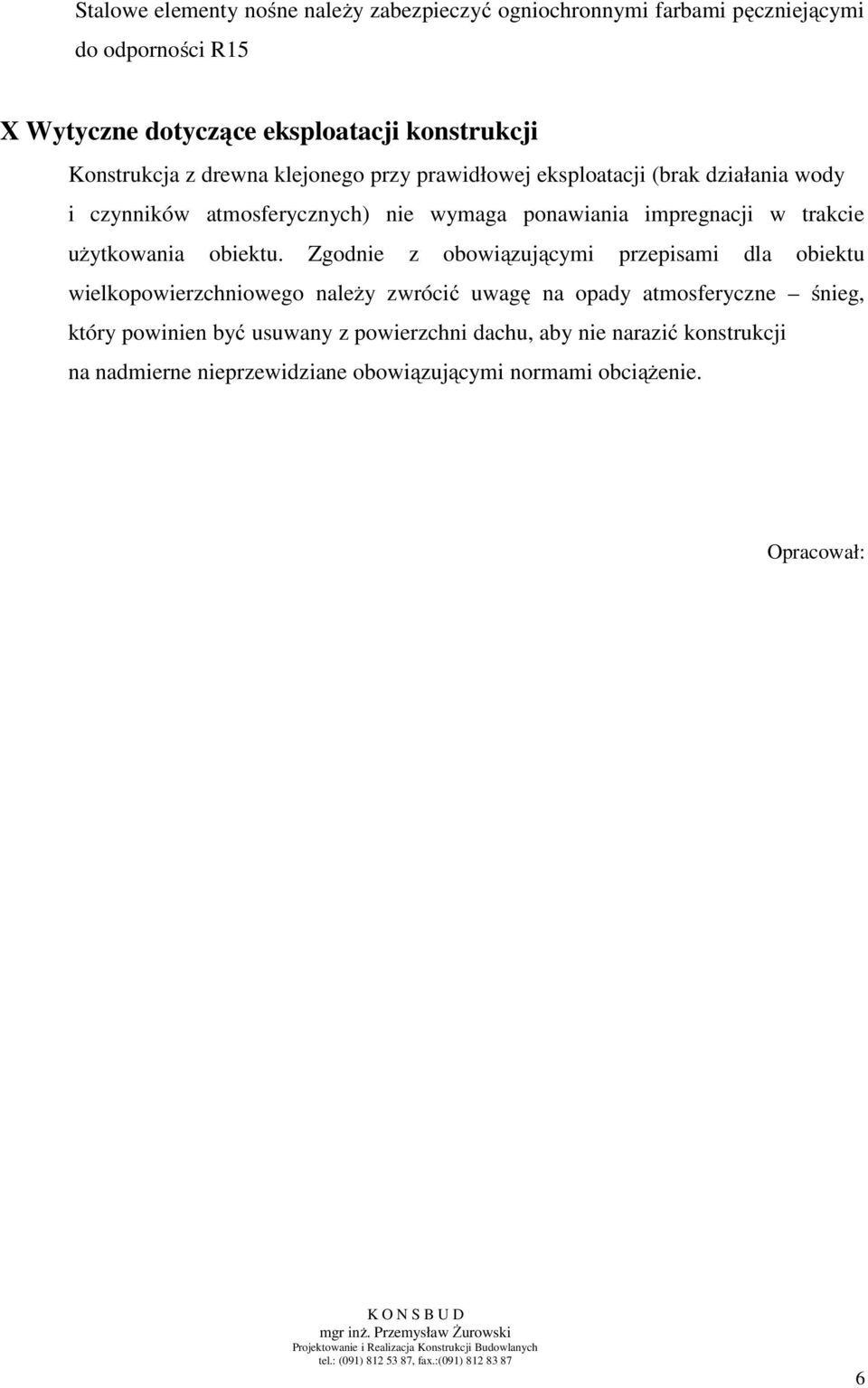

6 Stalowe elementy nośne należy zabezpieczyć ogniochronnymi farbami pęczniejącymi do odporności R15 X Wytyczne dotyczące eksploatacji konstrukcji Konstrukcja z drewna klejonego przy prawidłowej eksploatacji (brak działania wody i czynników atmosferycznych) nie wymaga ponawiania impregnacji w trakcie użytkowania obiektu. Zgodnie z obowiązującymi przepisami dla obiektu wielkopowierzchniowego należy zwrócić uwagę na opady atmosferyczne śnieg, który powinien być usuwany z powierzchni dachu, aby nie narazić konstrukcji na nadmierne nieprzewidziane obowiązującymi normami obciążenie. Opracował: K O N S B U D 6

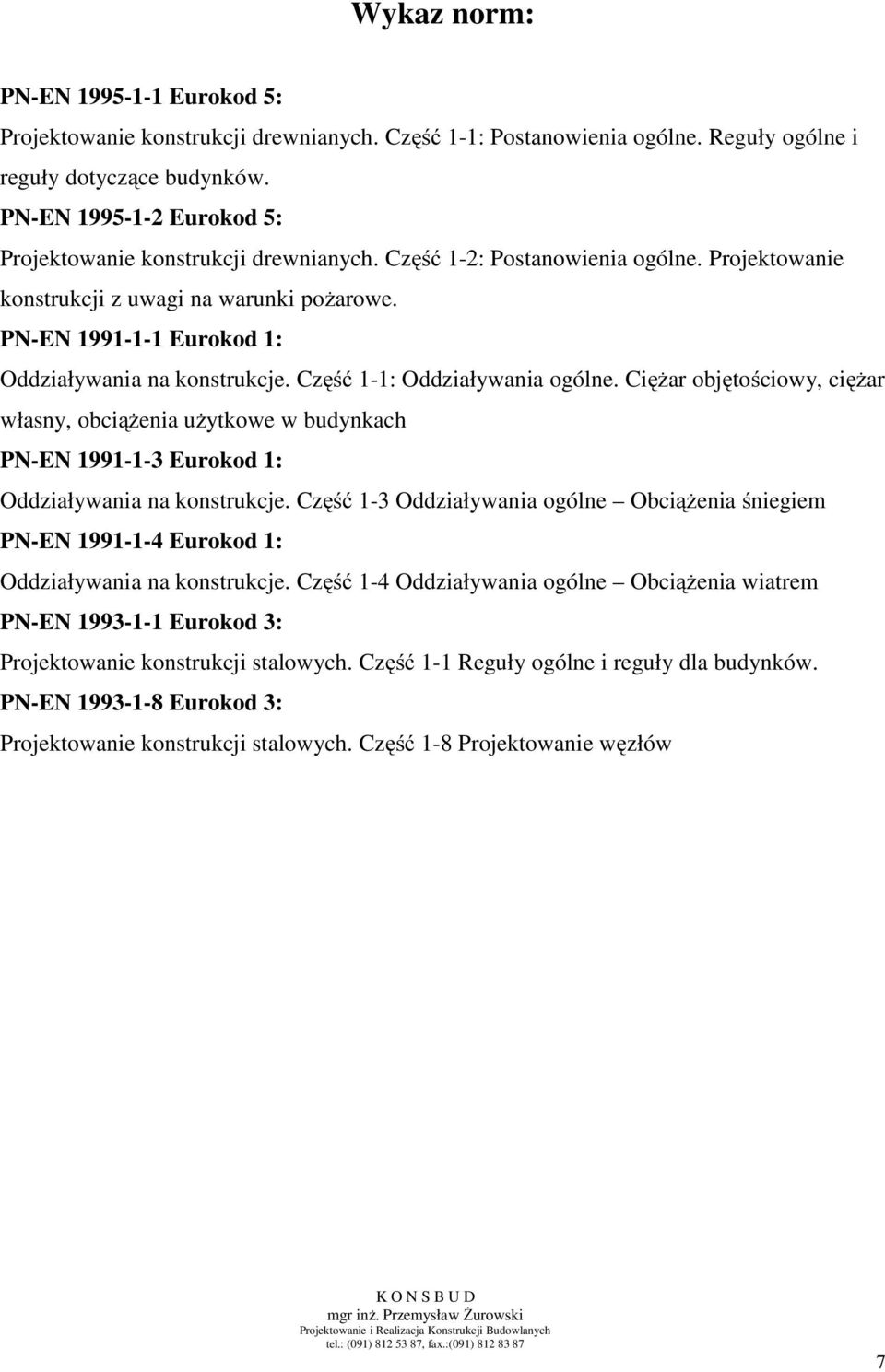

7 Wykaz norm: PN-EN Eurokod 5: Projektowanie konstrukcji drewnianych. Część 1-1: Postanowienia ogólne. Reguły ogólne i reguły dotyczące budynków. PN-EN Eurokod 5: Projektowanie konstrukcji drewnianych. Część 1-2: Postanowienia ogólne. Projektowanie konstrukcji z uwagi na warunki pożarowe. PN-EN Eurokod 1: Oddziaływania na konstrukcje. Część 1-1: Oddziaływania ogólne. Ciężar objętościowy, ciężar własny, obciążenia użytkowe w budynkach PN-EN Eurokod 1: Oddziaływania na konstrukcje. Część 1-3 Oddziaływania ogólne Obciążenia śniegiem PN-EN Eurokod 1: Oddziaływania na konstrukcje. Część 1-4 Oddziaływania ogólne Obciążenia wiatrem PN-EN Eurokod 3: Projektowanie konstrukcji stalowych. Część 1-1 Reguły ogólne i reguły dla budynków. PN-EN Eurokod 3: Projektowanie konstrukcji stalowych. Część 1-8 Projektowanie węzłów K O N S B U D 7

PN-EN 1991-1-1 Eurokod 1: Oddziaływania na konstrukcje. Część 1-1: Oddziaływania ogólne.

8 K O N S B U D 8

9 K O N S B U D 9

10 K O N S B U D 10

11 K O N S B U D 11
