OBLICZENIA STATYCZNO WYTRZYMAŁOŚCIOWE. 1. Założenia obliczeniowe. materiały:

Transkrypt

1 II. OBLICZENIA STATYCZNO WYTRZYMAŁOŚCIOWE 1. Założenia obliczeniowe. materiały: elementy żelbetowe: beton C25/30, stal A-IIIN mury konstrukcyjne: bloczki Silka gr. 24 cm kl. 20 mury osłonowe: bloczki Ytong PP4/0.6 stropy: płyty kanałowe prefabrykowane gr. 24 cm i 26,5 cm obciążenia (wartości charakterystyczne): obciążenie użytkowe stopów mieszkalnych p s = 2,0 kn/m 2 obciążenie zastępcze od ciężaru ścianek działowych p sd = 1,25 kn/m 2 obciążenie użytkowe stropów garaży: p gr = 3,0 kn/m 2 obciążenie użytkowe balkonów p bl = 4,0 kn/m 2 obciążenie użytkowe płyt biegowych i spocznikowych schodów: p kl = 4,0 kn/m 2 obciążenie śniegiem: s = 1,2 kn/m 2 2. Główne elementy konstrukcyjne budynku Płyty stropowe. Zestawienie obciążeń na płyty stopowe: Stropodach części mieszkalnej ciężar żwiru 2,0 warstwy wylewek 4,5 ciężar własny płyty stropowej kanałowej 4,7 warstwy izolacyjne i wyprawy 1,3 obciążenie śniegiem 1,8 q = 14,3 kn/m 2 Strop powtarzalny części mieszkalnej warstwy izolacyjne i wyprawy 2,7 ciężar własny płyty stropowej kanałowej 4,7 obciążenie zastępcze od ciężaru ścianek działowych 1,7 obciążenie użytkowe 2,0 x 1,5 3,0 q = 12,1 kn/m 2

2 Stropodach garażu warstwy gruntowe 4,0 warstwy izolacyjne i wyprawy 1,3 warstwa wylewki 4,3 ciężar własny stopu kanałowego 4,7 obciążenie śniegiem 1,8 q = 16,1 kn/m 2 Strop międzykondygnacyjny w garażu warstwa wylewki 4,3 warstwy izolacyjne i wyprawy 1,3 ciężar własny stopu kanałowego 4,7 obciążenie użytkowe 3,0 x 1,5 4,5 q = 14,8 kn/m 2 Płyty kanałowe Projektuje się (w miejscach oznaczonych na schematach w części rysunkowej) płyty kanałowe żelbetowe dla obciążenia zewnętrznego obliczeniowego: płyty kanałowe PK grub. 24 cm w poz. stropu nad piwnicą, parterem 1 i 2 piętrem: q zsd = 7,4 kn/m 2 płyty kanałowe PK grub. 24 cm w poz. 3piętrem: q zsd = 9,6 kn/m 2 płyty kanałowe SK grub. 26,5 cm: q zsd = 10,2 kn/m 2 Pasmo stropowe wylewane obciążone ciężką ścianą działową podłużną l max = 6,0 m wymiary pasma: szerokość 1,0 m wysokość: 24 cm obciążenie: ciężar własny ściany Silki 24 cm 14,0 pasmo stropu z ciężarem własnym 12,1 q pw = 26,1 kn/mb Przyjęto pasmo żelbetowe wylewane wysokości 24cm, szerokości 1,0 m, ze zbrojeniem dołem: Φ 16 co 10 cm

3 2.2. Belki żelbetowe Belka pod ścianę osłonową podłużną l max = 6,0 m obciążenie: ciężar własny ściany 6,3 pasmo stropu 12,1 ciężar własny belki 4,0 q b = 22,4 kn/mb Przyjęto belkę o wymiarze 30 x 43 cm ze zbrojeniem: dołem: 3 Φ 16 górą: 3 Φ 16 Strzemiona Φ 6 co 10 (20) cm Belki pełnią równocześnie rolę wieńców i nadproży.

4 2.3 Ramy w osi 4 i 6/B-C i H-I Obciążenia Obciążenia stałe na rygiel belki stropodachu Wartość charakterystyczna: g cwk_sd = 68.6 kn/mb Ciężar elementów konstrukcyjnych belek został uwzględniony automatycznie w programie Robot. Wartości obliczeniowe: g cwd_sd = 1.35 x 68.6 = kn/mb Ciężar elementów konstrukcyjnych belek został uwzględniony automatycznie w programie Robot. Obciążenia zmienne na rygiel stropodachu Wartość charakterystyczna: q k_sd = 7.4 kn/mb Wartości obliczeniowe: q d_sd = 1.5 x 7.4 = 11.1 kn/mb Obciążenia stałe na rygiel stropu Wartość charakterystyczna: g cwk_str = 50.1 kn/mb Ciężar elementów konstrukcyjnych belek został uwzględniony automatycznie w programie Robot. Wartości obliczeniowe: g cwd_str = 1.35 x 50.1 = kn/mb Ciężar elementów konstrukcyjnych belek został uwzględniony automatycznie w programie Robot. Obciążenia zmienne na rygiel stropu Wartość charakterystyczna: q k_str = 18.5 kn/mb Wartości obliczeniowe: q d_str = 1.5 x 18.5 = kn/mb Kombinacje obciążenia Obciążenia zmienne zostały przyjęte w kombinacja w taki sposób, aby uzyskać największe siły przekrojowe w elementach.

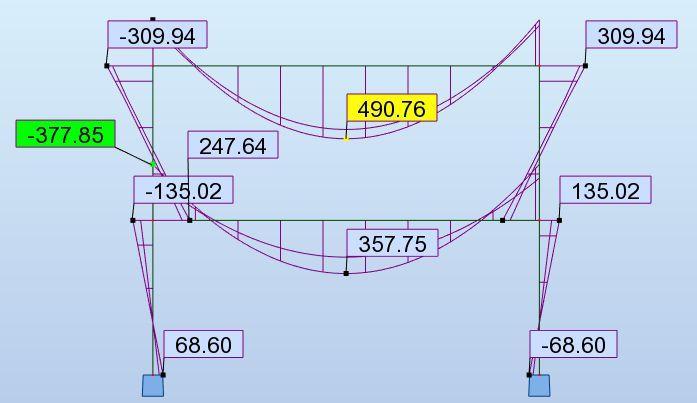

5 Schemat Wyniki obliczeń statycznych Obwiednia momentów zginających Całość konstrukcji

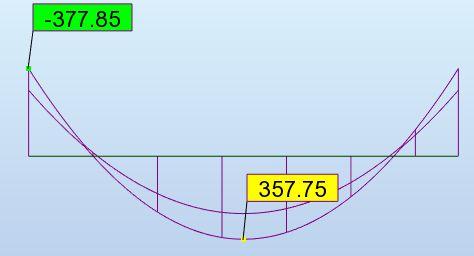

6 Belka stropodachu Belka stropu

7 Obwiednia sił tnących Cała konstrukcja Obwiednie momentów zginających dla słupów

8 Obwiednie sił osiowych dla słupów Reakcje

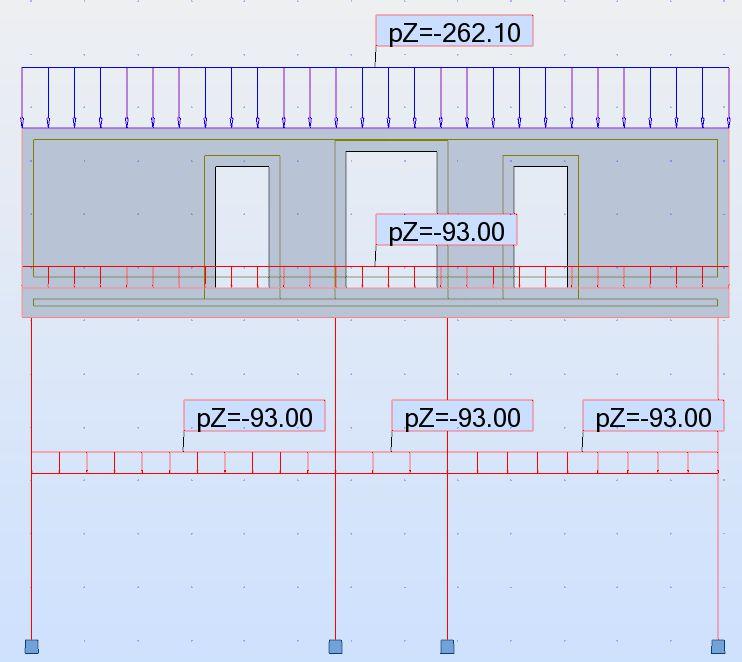

9 2.4 Rama z tarczą w osi 6/D-G Obciążenia Obciążenia całkowite na górna krawędź tarczy nad poziomem 1 Wartość obliczeniowa (bez ciężaru elementów konstrukcyjnych tarczy i ramy): p d_ct = kn/mb Obciążenia całkowite rygli nad poziomem -1 i 0 Wartość obliczeniowa (bez ciężaru elementów konstrukcyjnych tarczy i ramy): p d_cr = 93.0 kn/mb Ciężar elementów konstrukcyjnych tarczy i ramy został uwzględniony automatycznie w programie Robot. Schemat

10 Wyniki obliczeń statycznych Naprężenia na kierunku x (poziome) w tarczy Naprężenia na kierunku y (pionowe) w tarczy Momenty zginające w belce w stropie nad poziomem -1

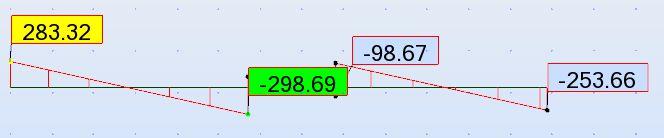

11 Siły tnące w belce w stropie nad poziomem -1 Momenty zginające w słupach (od lewej oś D, E, F, i G) Siły osiowe w słupach (od lewej oś D, E, F, i G)

12 3. Fundamenty. Przyjęto posadowienie obiektu na płycie fundamentowej. Geometria, układ dylatacji wg części rysunkowej. Zestawienie obciążeń liniowych i skupionych na płyte fundamentową. Rozpatrzono charakterystyczne pasmo płyty pod częścią mieszkalną i całą płytę w paśmie garażowym. Pasmo części mieszkalnej: oś 4 - trakty: 6,0 + 6,0 m z dachu 85,8 ze stropów 290,4 ciężar własny ściany 86,2 q = 462,4 kn/m oś 6 - trakty: 6,0 + 3,0 m z dachu 64,4 ze stropów 217,8 ciężar własny ściany 86,2 q = 368,4 kn/m oś 26 - trakty: 6,0 m z dachu 42,9 ze stropów 145,2 ciężar własny ściany 86,2 q = 274,3 kn/m Obciążenia pionowe skupione jako reakcje słupów ram i tarczy wg wydruków sił dla tych elementów. Wyniki analizy statycznej płyty fundamentowej podano na załączonych wydrukach załącznik nr 1. Przyjęto płytę fundamentową grubości 30 cm z pogrubieniami do 40 cm w pasmach pod ścianami i do 70 po słupami. Pozostałe elementy konstrukcyjne a także rozwiązania szczegółowe do sprawdzenia, zwymiarowania i ustalenia w projekcie wykonawczym.

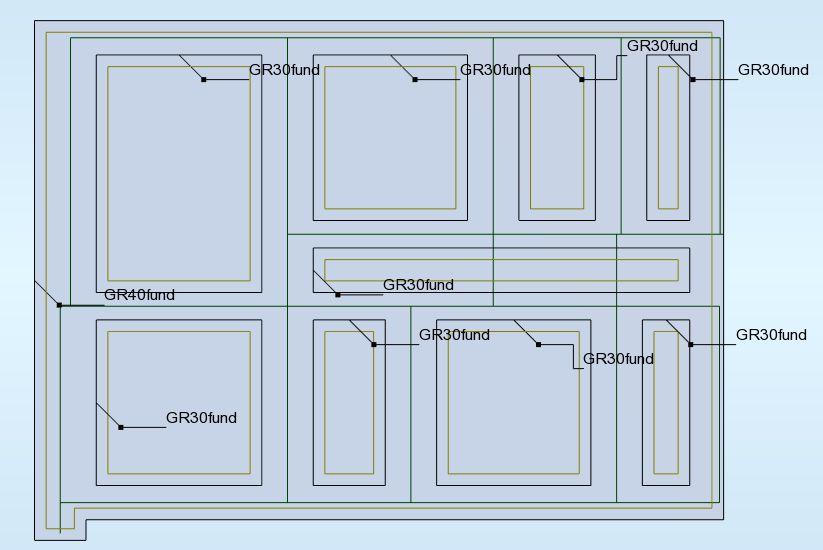

13 Fundamenty 1. Płyta fundamentowa w osiach D-G/18-26 Załącznik nr 1 Geometria Obciążenia

14 Momenty zginające Mxx Momenty zginające Myy

15 Momenty zginające Mxy

16 2. Płyta fundamentowa w osiach A-I/1-9 Geometria Obciążenia

17 Momenty zginające Mxx

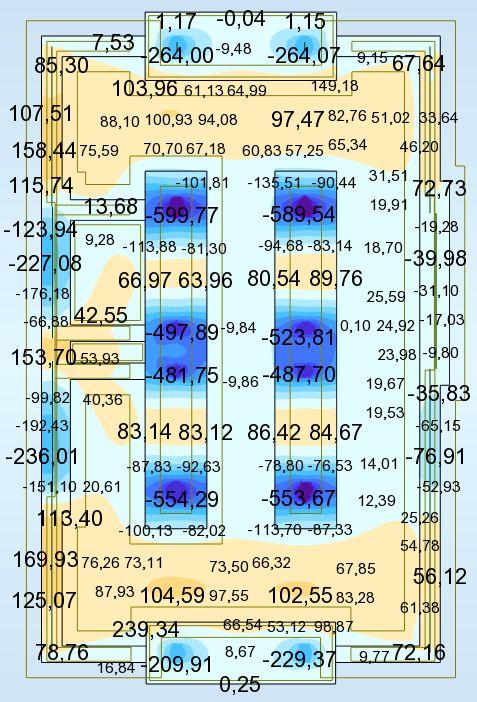

18 Momenty zginające Myy

19 Momenty zginające Mxy
