1 Elementy dynamiki molekularnej AB 13 grudnia 2016

2 Czym zajmuje się DM?

3 Co to jest DM? Dynamika molekularna (MD lub DM) zajmuje się czastkami masywnymi, poruszającymi się pod działaniem sił newtonowskich. Pozwala symulować układy cząstek w ciałach stałych, cieczach i gazach, opisywać ruch gwiazd i galaktyk. 1 Prostym przykładem, który omawialiśmy, jest wahadło. 1 Patrz: np. F. Ercolessi, A Molecular Dynamics Primer, and Examples in Fortran

4 Co to jest DM? W przypadku układów chaotycznych, jak np. oscylator Duffinga mẍ(t) = γẋ(t) + 2ax 4bx 3 + F 0cos(ωt). rozwiązania numeryczne są praktycznie niewykonalne. Małe błedy numeryczne w danych oraz błędy numerycznych zaokrągleń prowadzą do rozbieżności (badanie wykładników Liapunowa). 2

5 Przestrzeń fazowa. Mapy Poincare go. Analizę wyników prowadzi się najczęściej w przestrzeni fazowej położeń (x(t)) i prędkości (v(t)). W przypadku zachowań chaotycznych przestrzeń fazową zastępuje się mapą Poincare go, która jest zbiorem punktów przestrzeni fazowej, odpowiadających chwilom czasu t = 0, T, 2T,..., gdzie T jest okresem związanym z charakterystyczną częstością w układzie cząstek, np. częstością w członie wymuszającym w przypadku oscylatora Duffinga, a więc ω. W przypadku układów okresowych otrzymamy jeden punkt w przestrzeni fazowej. Dla układów chaotycznych mogą to być dowolne zbiory punktów. Mogą pojawiać się tzw. bifurkacje (rozgałęzienia). Układy z tzw. chaosem deterministycznym mogą prowadzić do struktur fraktalnych, dziwnych atraktorów, których wymiar przestrzenny jest ułamkowy. 3

6 Metoda Runge-Kutta I dx dt dv dx = v (1) = γv + 2ax 4bx 3 + F 0 cos(ωt) (2) Program całkuje układ równań ruchu metodą Runge go-kutty 4go rzędu: k1 = h f (t, x(t)) k2 = h f (t + h 2, x(t) k 1) k3 = h f (t + h 2, x(t) k 2) k2 = h f (t + h, x(t) + k 3) x(t + h) = x(t) ( k k k 3 + k 4). (3) 4

7 Program I! Duffing Oscillator program duffing implicit none! real kind with decimal precision() >= 14 and exponent range() >= 300 integer, parameter :: dp = selected_real_kind(14, 300)! constants real(dp), parameter :: zero = 0._dp, one = 1._dp, two = 2._dp real(dp), parameter :: half = one / two, six = (one + two) * two! physics parameters real(dp) :: omega = 2.4_dp, gamma = 0.1_dp real(dp) :: a = 0.5_dp, b = 0.25_dp real(dp) :: F0 = 2.0_dp! variables real(dp), dimension(2) :: xv, dxvdt real(dp) :: t, t_max, dt real(dp), dimension(2) :: k1, k2, k3, k4, xv_step character(len=50) :: file_name! get input from user and initialize print *, Duffing Oscillator Simulation print *, ============================= 5

8 Program II print *, Enter initial x and v: read *, xv(1), xv(2) print *, Enter time step dt read *, dt print *, Enter integration time: read *, t_max print *, Enter output file name: read *, file_name open(unit=2, file=file_name) t = zero write(2, *) t, xv(1), xv(2)! main integration loop do if (t >= t_max) exit! 4th order Runge-Kutta step call find_dxvdt(t, xv, dxvdt) k1 = dt * dxvdt xv_step = xv + k1 / two call find_dxvdt(t + half * dt, xv_step, dxvdt) k2 = dt * dxvdt xv_step = xv + k2 / two call find_dxvdt(t + half * dt, xv_step, dxvdt) k3 = dt * dxvdt xv_step = xv + k3 call find_dxvdt(t + dt, xv_step, dxvdt) 6

9 Program III k4 = dt * dxvdt xv = xv + (k1 + two * k2 + two * k3 + k4) / six t = t + dt write(2, *) t, xv(1), xv(2) end do print *, Output in file:, file_name close(2) contains! Duffing equation subroutine find_dxvdt(t, xv, dxvdt) implicit none real(dp), intent(in) :: t real(dp), dimension(2), intent(in) :: xv real(dp), dimension(2), intent(out) :: dxvdt dxvdt(1) = xv(2) dxvdt(2) = - gamma * xv(2) + 2 * a * xv(1) - 4 * b * xv(1)**3 dxvdt(2) = dxvdt(2) + F0 * cos(omega * t) end subroutine find_dxvdt end program duffing 7

10 Przykładowe wyniki

13 Przykładowa mapa Poincare go

14 Podobna mapa dla wahadła tłumionego AngularVelocity Angle d 2 θ/dt 2 + sin(θ(t)) + β θ(t) + A sin(ωt) = 0 12

15 Zadanie Proszę dopisać w programie fragment obliczeń mapy Poincarego dl oscylatora Duffinga. Narysować mapę dla kilku wybranych przypadków danych początkowych. a) tylko punkty. b) punkty i linie. Porównać i wyciągnąć wnioski. Wykonać to samo dla prostego oscylatora harmonicznego. 13

16 Algorytm Verleta I Algorytm Verleta jest tzw. algorytmem symplektycznym i zachowuje energię całkowitą cząstek spełniających równania ruchu Hamiltona dokładniej niż algorytm Runge go-kutty. Załóżmy, że jednowymiarowy ruch cząstki dany jest równaniwm F = ma. Rozwińmy położenie x cząstki w szereg Taylora x(t + h) = x(t) + v(t) a(t)h ȧ(t)h3 + O(h 4 ) x(t h) = x(t) v(t) a(t)h2 1 6 ȧ(t)h3 + O(h 4 ) Dodając te równania otrzymamy prosty algorytm Verleta: x(t + h) = 2x(t) x(t h) + a(t)h 2 + O(h 4 ) x(t + h) x(t h) v(t) = + O(h 2 ) (4) 2h 14

17 Algorytm Verleta II Nie jest to algorytm samostartujący (jak np. algorytm RK). Samostartujący algorytm Verleta o podobnej dokładności jest x(t + h) = x(t) + v(t)h a(t)h2 + O(h 4 ) v(t + h) = v(t) [a(t) + a(t + h)] h + O(h2 ) (5) Jest to algorytm dwukrokowy. Położenie x(t + h) wylicza się na podstawie x(t), v(t) i a(t). Stąd a(t + h) i v(t + h). 15

18 Schemat algorytmu Verleta I! samostartujący algorytm Verleta! subroutine sverlet(dt, x, dxdt, d2xdt2, n, alpha) dimension x(n), dxdt(n), d2dxt(n) do i=1,n x(i) = x(i) + dxdt(i) * dt * d2xdt2(i) * dt**2 dxdt(i) = dxdt(i) * d2xdt2(i) * dt end do compute_accelerations(x, d2xdt2, alpha, n) do i=1,n dxdt(i) += 0.5 * d2xdt2(i) * dt end do end subroutine sverlet 16

19 Schemat algorytmu Verleta II subroutine compute_accelerations(x, d2xdt2, alpha, n) dimension x(n), d2xdt2, real alpha do i = 2, n-1 dx_plus = x[i+1] - x[i] dx_minus = x[i] - x[i-1] d2xdt2[i] = dx_plus - dx_minus + & alpha * (dx_plus**2 - dx_minus**2.0); end do end subroutine compute_accelerations 17

20 Modelowanie argonu (Ar)

21 Modelowanie argonu Rozpatrujemy N atomów szlachetnego argonu (m 6, kg). Atomy w przybliżeniu zachowują się jak sztywne kule przyciągające się siłami van der Waalsa, które będziemy modelować potencjałem Lennarda-Jonesa : [ ( σ ) 12 ( σ ) ] 6 V (r) = 4ɛ. r r Tutaj r jest odległością centrów atomów, ɛ = 1, J, a σ = 3, m odpowiada r dla którego energia jest zerem. Człon r 12 opisuje odpychający twardy rdzeń, a r 6 reprezentuje przyciąganie typu dipol-dipol. 18

22 Potencjał L-J V(r) [mev] r [σ] 19

23 Potencjał L-J Zadania 1. Obliczyć V w jego minimum r min. 2. Obliczyć siłę F działającą na cząstki umieszczone w potencjale L-J. 3. Narysować F (r) dla 0 < r

24 Przygotowanie programu MD (java) I Ustalenie jednostek. m = σ = ɛ = 1. Jednostką czasu jest w tym układzie mσ τ = 2 = 2, s. Czas charakterystyczny jest więc rzędu ɛ picosekund. Ustalenie liczby cząstek N i rozmiarów sieci (pojemnika) L Zadanie położeń początkowych cząstek Zadanie prędkości początkowych (metoda initialize()) Obliczenie sił i przyspieszeń. Siła działająca na atom i-ty jest F i = j=1,j i F ij, gdzie F ij dostajemy z potencjału L-J. Stąd, przyspieszenie a i (t) = d v i (t)/dt = d 2 r i (t)/dt 2 = F i /m (metoda computeaccelerations()). Całkowanie 3N równań różniczkowych drugiego rzędu z użyciem algorytmu Verleta, z zadanym krokiem czasowym (metoda velocityverlet()). 21

25 Przygotowanie programu MD (java) II Ponieważ liczba cząstek N w układzie jest stała i stała jest objętość L 3, a siły L-J są konserwatywne, więc całkowita energia jest również zachowana. Dla układu w równowadze termicznej spełniona jest zasada ekwipartycji energii: 3(N 1) 1 2 k BT = m 2 Nawias oznacza średnią termiczną po zespole. Wielkość 3(N 1) jest liczbą temperaturowych stopni swobody (wszystkie stopnie swobody minus trzy translacyjne). Stąd obliczamy temperaturę T. Program główny main() wywołuje metodę inicjalizacji (initialize()), następnie oblicza krok za krokiem kolejne stany układu (velocityverlet()) i na koniec oblicza temperaturę T (metoda instantenoustemperature). N i v 2 i. 22

26 Schemat algorytmu MD I // Basis: // public class MD { static int N = 64; // number of particles double[][] r = new double[n][3]; double[][] v = new double[n][3]; double[][] a = new double[n][3]; // positions // velocities // accelerations double L = 10; // linear size of cubical volume double vmax = 0.1; // maximum initial velocity component void initialize() { // initialize positions int n = (int)(math.ceil(math.pow(n, 1.0/3))); // ^ number of atoms in each direction double a = L / n; // lattice spacing int p = 0; // particles placed so far for (int x = 0; x < n; x++) for (int y = 0; y < n; y++) for (int z = 0; z < n; z++) { if (p < N) { r[p][0] = (x + 0.5) * a; r[p][1] = (y + 0.5) * a; 23

27 Schemat algorytmu MD II r[p][2] = (z + 0.5) * a; ++p; // initialize velocities for (int part = 0; part < N; part++) for (int i = 0; i < 3; i++) v[part][i] = vmax * (2 * Math.random()); void computeaccelerations() { for (int i = 0; i < N; i++) // set all accelerations to zero for (int k = 0; k < 3; k++) a[i][k] = 0; for (int i = 0; i < N-1; i++) // loop over all distinct pairs i,j for (int j = i+1; j < N; j++) { double[] rij = new double[3]; // position of i relative to j double rsqd = 0; for (int k = 0; k < 3; k++) { rij[k] = r[i][k] - r[j][k]; rsqd += rij[k] * rij[k]; double f = 24 * (2 * Math.pow(rSqd, -7) - Math.pow(rSqd, -4)); for (int k = 0; k < 3; k++) { a[i][k] += rij[k] * f; 24

28 Schemat algorytmu MD III a[j][k] -= rij[k] * f; void velocityverlet(double dt) { computeaccelerations(); for (int i = 0; i < N; i++) for (int k = 0; k < 3; k++) { r[i][k] += v[i][k] * dt * a[i][k] * dt * dt; v[i][k] += 0.5 * a[i][k] * dt; computeaccelerations(); for (int i = 0; i < N; i++) for (int k = 0; k < 3; k++) v[i][k] += 0.5 * a[i][k] * dt; double instantaneoustemperature() { double sum = 0; for (int i = 0; i < N; i++) for (int k = 0; k < 3; k++) sum += v[i][k] * v[i][k]; 25

29 Schemat algorytmu MD IV return sum / (3 * (N - 1)); public static void main(string[] argv) { MD md = new MD(); md.initialize(); double dt = 0.01; for (int i = 0; i < 2000; i++) { md.velocityverlet(dt); System.out.println("" + md.instantaneoustemperature()); 26

30 Potencjał L-J

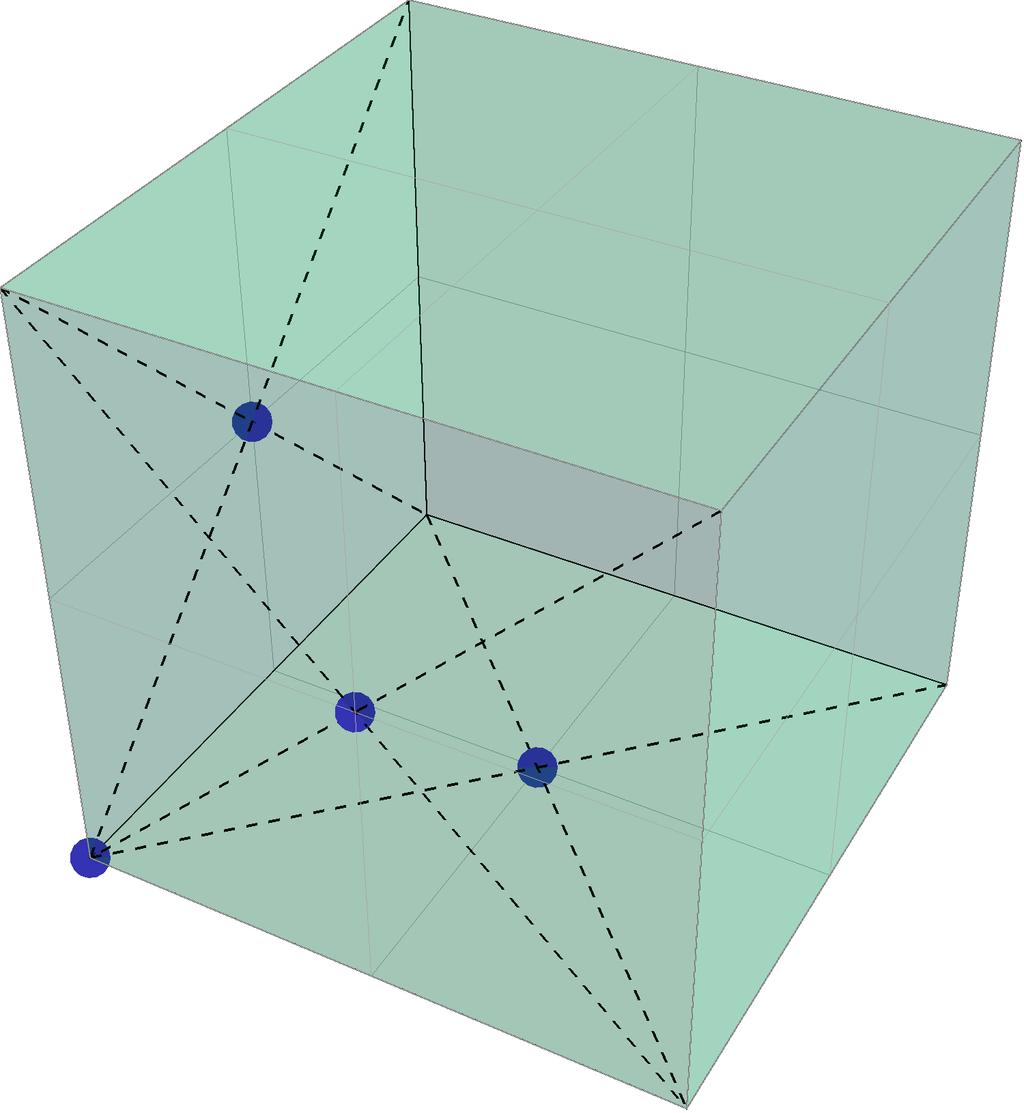

31 Dalsze ulepszenia algorytmu MD Periodyczne warunki brzegowe - możliwość ucieczki cząstek z układu. Warunki początkowe dla położeń i prędkości powinny być bardziej fizyczne (np. sieć fcc - face centered cubic lattice; prędkości zgodne z rozkładem Maxwella-Boltzmanna). Układ powinien dążyć do stanu równowagi przy zadanej temperaturze. Pomiar (obliczenia) różnych wielkości charakteryzujących układ. Niebieskie atomy (4) tworzą bazę komórki elementarnej. Ich położenia w jednostkach a są: (0, 0, 0), (0.5, 0.5, 0), (0.5, 0, 0.5), (0, 0.5, 0.5). W programie przesuwamy bazę o (0.5, 0.5, 0.5) tak, że atomy znajdują się wewnątrz objętości; żaden nie jest na brzegu. 28

32 Vdistribution.java I /** The method gasdev() from Numerical Recipes returns random numbers with a Gaussian probability distribution P(x) = (1/(2\pi\sigma^2)) * e^{-(x-x0)^2/(2*sig^2), with center x0 = 0 and unit variance \sigma^2 = 1. This function uses the Box-M\"uller algorithm. */ import java.util.random; class Vdistribution { static boolean available = false; static double gset; Random ran = new Random(); double gasdev () { double fac, rsq, v1, v2; if (!available) { do { v1 = 2.0 * ran.nextdouble(); v2 = 2.0 * ran.nextdouble(); rsq = v1 * v1 + v2 * v2; 29

33 Vdistribution.java II while (rsq >= 1.0 rsq == 0.0); fac = Math.sqrt(-2.0 * Math.log(rsq) / rsq); gset = v1 * fac; available = true; return v2*fac; else { available = false; return gset; void initvelocities(double[][] v, int N) { // Gaussian with unit variance for (int n = 0; n < N; n++) // number of particles for (int i = 0; i < 3; i++) v[n][i] = gasdev(); // x, y, z components of velocity // Test method; plot histogram public static void main(string[] argv){ int N = ; // number of random g-numbers int nbins = 30; // number of bins double hbin = 0.1; int[] bins = new int[nbins]; Vdistribution vd = new Vdistribution(); 30

34 Vdistribution.java III for(int i=0;i<n;i++) { double g = vd.gasdev(); int j = (int)(g / hbin); if (j < nbins) ++bins[j]; //System.out.println(" "+available); int mmax = bins[0]; for(int i=1;i<nbins;i++) mmax = bins[i]>mmax? bins[i] : mmax; // plot hist for(int i=0;i<nbins;i++){ double hist = (50*bins[i])/mmax; if(hist>0){ System.out.print(" "); for(int j=1;j<hist;j++) System.out.print("-"); if(50*bins[i]/mmax>0) System.out.println("*"); 31

35 Liczby gaussowskie!""""""""""""""""""""""""""""""""""""""""""""""""#!"""""""""""""""""""""""""""""""""""""""""""""""""#!"""""""""""""""""""""""""""""""""""""""""""""""#!"""""""""""""""""""""""""""""""""""""""""""""#!""""""""""""""""""""""""""""""""""""""""""""#!""""""""""""""""""""""""""""""""""""""""#!"""""""""""""""""""""""""""""""""""""""#!""""""""""""""""""""""""""""""""""""#!""""""""""""""""""""""""""""""""""#!""""""""""""""""""""""""""""""#!"""""""""""""""""""""""""""#!""""""""""""""""""""""""#!"""""""""""""""""""""#!"""""""""""""""""""#!""""""""""""""""#!"""""""""""""#!"""""""""""#!""""""""""#!"""""""#!""""""#!""""#!"""#!"""#!""#!"#!#!#!# Liczby losowe gaussowskie otrzymane metodą gasdev() (wynik z terminala). 32

36 Schemat algorytmu MD I import java.util.random; class MD2 { // simulation parameters int N = 64; double rho = 1.0; double T = 1.0; double L; // number of particles // density (number per unit volume) // temperature // linear size of cubical volume /* Functions */ void initialize(); // allocates memory, calls following 2 functions void initpositions(); // places particles on an fcc lattice void initvelocities(); // initial Maxwell-Boltzmann velocity distribution void rescalevelocities(); // adjust the instanteous temperature to T double gasdev(); // Gaussian distributed random numbers Random gen = new Random(); double[][] r = new double[n][3]; double[][] v = new double[n][3]; double[][] a = new double[n][3]; // random number generator // positions // velocities // accelerations 33

37 Schemat algorytmu MD II void initialize() { initpositions(); initvelocities(); /** Calculations of lattice constant from number of particles and number density, and positions; fcc latice */ void initpositions() { // compute side of cube from number of particles and number density L = Math.pow(N / rho, 1.0/3); // find M large enough to fit N atoms on an fcc lattice int M = 1; while (4 * M * M * M < N) ++M; double a = L / M; // lattice constant of conventional cell // 4 atomic positions in fcc unit cell double xcell[] = {0.25, 0.75, 0.75, 0.25; double ycell[] = {0.25, 0.75, 0.25, 0.75; double zcell[] = {0.25, 0.25, 0.75, 0.75; 34

38 Schemat algorytmu MD III int n = 0; // atoms placed so far for (int x = 0; x < M; x++) for (int y = 0; y < M; y++) for (int z = 0; z < M; z++) for (int k = 0; k < 4; k++) if (n < N) { r[n][0] = (x + xcell[k]) * a; r[n][1] = (y + ycell[k]) * a; r[n][2] = (z + zcell[k]) * a; ++n; static boolean available = false; static double gset; /** The method gasdev() from Numerical Recipes returns random number with a Gaussian probability distribution P(x) = (1/(2\pi\sigma^2)) * e^{-(x-x0)^2/(2*sig^2), with center x0 = 0 and unit variance \sigma^2 = 1. This function uses the Box-M\"uller algorithm. */ 35

39 Schemat algorytmu MD IV double gasdev () { double fac, rsq, v1, v2; if (!available) { do { v1 = 2.0 * gen.nextdouble(); v2 = 2.0 * gen.nextdouble(); rsq = v1 * v1 + v2 * v2; while (rsq >= 1.0 rsq == 0.0); fac = Math.sqrt(-2.0 * Math.log(rsq) / rsq); gset = v1 * fac; available = true; return v2*fac; else { available = false; return gset; /** Initial velocities of all particles (Maxwell-Boltzmann dist) */ void initvelocities() { // Gaussian with unit variance for (int n = 0; n < N; n++) for (int i = 0; i < 3; i++) 36

40 Schemat algorytmu MD V v[n][i] = gasdev(); // Adjust velocities so center-of-mass velocity is zero double vcm[] = {0, 0, 0; for (int n = 0; n < N; n++) for (int i = 0; i < 3; i++) vcm[i] += v[n][i]; for (int i = 0; i < 3; i++) vcm[i] /= N; for (int n = 0; n < N; n++) for (int i = 0; i < 3; i++) v[n][i] -= vcm[i]; // Rescale velocities to get the desired instantaneous temperature rescalevelocities(); /** Rescales velocities of particles */ void rescalevelocities() { double vsqdsum = 0; for (int n = 0; n < N; n++) for (int i = 0; i < 3; i++) vsqdsum += v[n][i] * v[n][i]; double lambda = Math.sqrt( 3 * (N-1) * T / vsqdsum ); for (int n = 0; n < N; n++) 37

41 Schemat algorytmu MD VI for (int i = 0; i < 3; i++) v[n][i] *= lambda; /** Calculates accelerations of particles */ void computeaccelerations() { for (int i = 0; i < N; i++) for (int k = 0; k < 3; k++) a[i][k] = 0; // set all accelerations to zero for (int i = 0; i < N-1; i++) // loop over all distinct pairs i,j for (int j = i+1; j < N; j++) { double[] rij = new double[3]; // position of i relative to j double rsqd = 0; for (int k = 0; k < 3; k++) { rij[k] = r[i][k] - r[j][k]; // closest image convention if (Math.abs(rij[k]) > 0.5 * L) { if (rij[k] > 0) rij[k] -= L; else 38

42 Schemat algorytmu MD VII rij[k] += L; rsqd += rij[k] * rij[k]; double f = 24 * (2 * Math.pow(rSqd, -7) - Math.pow(rSqd, -4)); for (int k = 0; k < 3; k++) { a[i][k] += rij[k] * f; a[j][k] -= rij[k] * f; /** Calculates positions/velocities from the Verlet algorithm */ void velocityverlet(double dt) { computeaccelerations(); for (int i = 0; i < N; i++) for (int k = 0; k < 3; k++) { r[i][k] += v[i][k] * dt * a[i][k] * dt * dt; // use periodic boundary conditions if (r[i][k] < 0) r[i][k] += L; if (r[i][k] >= L) 39

43 Schemat algorytmu MD VIII r[i][k] -= L; v[i][k] += 0.5 * a[i][k] * dt; computeaccelerations(); for (int i = 0; i < N; i++) for (int k = 0; k < 3; k++) v[i][k] += 0.5 * a[i][k] * dt; /** Calculate temperature */ double instantaneoustemperature() { double sum = 0; for (int i = 0; i < N; i++) for (int k = 0; k < 3; k++) sum += v[i][k] * v[i][k]; return sum / (3 * (N - 1)); /** Main method Writes data to the file */ 40

44 Schemat algorytmu MD IX public static void main(string[] argv) { MD2 md = new MD2(); md.initialize(); double dt = 0.01; for (int i = 0; i < 2000; i++) { md.velocityverlet(dt); System.out.println("" + md.instantaneoustemperature()); if (i % 100 == 0) md.rescalevelocities(); 41

45 Wyniki MD Temperatura (T=1) w funkcji czasu. 42

46 MD bardziej wydajnie

47 MD wydajniej Obcięcie potencjału dla potencjałów krótkozasięgowych i szybko malejących z odległością (np. r/σ > 1) można dokonać obcięcia.. 43

48 Schemat algorytmu MD I import java.util.random; public class MD3 { // simulation parameters int N = 864; double rho = 1.0; double T = 1.0; double L; double[][] r, v, a; // number of particles // density (number per unit volume) // temperature // will be computed from N and rho // positions, velocities, accelerations // variables to implement Verlet s neighbor list double rcutoff = 2.5; double rmax = 3.3; int npairs; int[][] pairlist; double[][] drpair; double[] rsqdpair; int updateinterval = 10; // cut-off on Lennard-Jones potential and force // maximum separation to include in pair list // number of pairs currently in pair list // the list of pair indices (i,j) // vector separations of each pair (i,j) // squared separation of each pair (i,j) // number of time steps between // updates of pair list 44

49 Schemat algorytmu MD II Random gen = new Random(); void initialize() { r = new double[n][3]; v = new double[n][3]; a = new double[n][3]; initpositions(); initvelocities(); // allocate memory for neighbor list variables npairs = N * (N - 1) / 2; pairlist = new int[npairs][2]; // to store indices i and j drpair = new double[npairs][3]; // to store components x,y,z rsqdpair = new double [npairs]; double computeseparation (int i, int j, double dr[]) { // find separation using closest image convention double rsqd = 0; for (int d = 0; d < 3; d++) { dr[d] = r[i][d] - r[j][d]; if (dr[d] >= 0.5*L) dr[d] -= L; if (dr[d] < -0.5*L) 45

50 Schemat algorytmu MD III dr[d] += L; rsqd += dr[d]*dr[d]; return rsqd; void updatepairlist() { npairs = 0; double[] dr = new double[3]; for (int i = 0; i < N-1; i++) // all distinct pairs for (int j = i+1; j < N; j++) { // of particles i,j double rsqd=computeseparation(i, j, dr); if (rsqd < rmax*rmax) { pairlist[npairs][0] = i; pairlist[npairs][1] = j; ++npairs; void updatepairseparations() { double[] dr = new double[3]; for (int p = 0; p < npairs; p++) { int i = pairlist[p][0]; 46

51 Schemat algorytmu MD IV int j = pairlist[p][1]; double rsqd = 0; rsqd = computeseparation(i, j, dr); for (int d = 0; d < 3; d++) drpair[p][d] = dr[d]; rsqdpair[p] = rsqd; void computeaccelerations() { for (int i = 0; i < N; i++) // set all accelerations to zero for (int k = 0; k < 3; k++) a[i][k] = 0; for (int p = 0; p < npairs; p++) { int i = pairlist[p][0]; int j = pairlist[p][1]; if (rsqdpair[p] < rcutoff*rcutoff) { double r2inv = 1 / rsqdpair[p]; double r6inv = r2inv*r2inv*r2inv; double f = 24*r2Inv*r6Inv*(2*r6Inv - 1); for (int d = 0; d < 3; d++) { a[i][d] += f * drpair[p][d]; a[j][d] -= f * drpair[p][d]; 47

52 Schemat algorytmu MD V void velocityverlet(double dt) { // assume accelerations have been computed for (int i = 0; i < N; i++) for (int k = 0; k < 3; k++) { r[i][k] += v[i][k] * dt * a[i][k] * dt * dt; // use periodic boundary conditions if (r[i][k] < 0) r[i][k] += L; if (r[i][k] >= L) r[i][k] -= L; v[i][k] += 0.5 * a[i][k] * dt; updatepairseparations(); computeaccelerations(); for (int i = 0; i < N; i++) for (int k = 0; k < 3; k++) v[i][k] += 0.5 * a[i][k] * dt; 48

53 Schemat algorytmu MD VI void initpositions() { // compute side of cube from number of particles and number density L = Math.pow(N / rho, 1.0/3); // find M large enough to fit N atoms on an fcc lattice int M = 1; while (4 * M * M * M < N) ++M; double a = L / M; // lattice constant of conventional cell // 4 atomic positions in fcc unit cell double[] xcell = {0.25, 0.75, 0.75, 0.25; double[] ycell = {0.25, 0.75, 0.25, 0.75; double[] zcell = {0.25, 0.25, 0.75, 0.75; int n = 0; // atoms placed so far for (int x = 0; x < M; x++) for (int y = 0; y < M; y++) for (int z = 0; z < M; z++) for (int k = 0; k < 4; k++) if (n < N) { r[n][0] = (x + xcell[k]) * a; r[n][1] = (y + ycell[k]) * a; r[n][2] = (z + zcell[k]) * a; ++n; 49

54 Schemat algorytmu MD VII static boolean available = false; static double gset; double gasdev () { double fac, rsq, v1, v2; if (!available) { do { v1 = 2.0 * gen.nextdouble(); v2 = 2.0 * gen.nextdouble(); rsq = v1 * v1 + v2 * v2; while (rsq >= 1.0 rsq == 0.0); fac = Math.sqrt(-2.0 * Math.log(rsq) / rsq); gset = v1 * fac; available = true; return v2*fac; else { available = false; return gset; 50

55 Schemat algorytmu MD VIII void initvelocities() { // Gaussian with unit variance for (int n = 0; n < N; n++) for (int i = 0; i < 3; i++) v[n][i] = gasdev(); // Adjust velocities so center-of-mass velocity is zero double[] vcm = {0, 0, 0; for (int n = 0; n < N; n++) for (int i = 0; i < 3; i++) vcm[i] += v[n][i]; for (int i = 0; i < 3; i++) vcm[i] /= N; for (int n = 0; n < N; n++) for (int i = 0; i < 3; i++) v[n][i] -= vcm[i]; // Rescale velocities to get the desired instantaneous temperature rescalevelocities(); void rescalevelocities() { double vsqdsum = 0; for (int n = 0; n < N; n++) for (int i = 0; i < 3; i++) 51

56 Schemat algorytmu MD IX vsqdsum += v[n][i] * v[n][i]; double lambda = Math.sqrt( 3 * (N-1) * T / vsqdsum ); for (int n = 0; n < N; n++) for (int i = 0; i < 3; i++) v[n][i] *= lambda; double instantaneoustemperature() { double sum = 0; for (int i = 0; i < N; i++) for (int k = 0; k < 3; k++) sum += v[i][k] * v[i][k]; return sum / (3 * (N - 1)); public static void main(string[] argv) { MD3 md = new MD3(); md.initialize(); md.updatepairlist(); md.updatepairseparations(); md.computeaccelerations(); double dt = 0.01; for (int i = 0; i < 1000; i++) { md.velocityverlet(dt); 52

57 Schemat algorytmu MD X System.out.println("" + md.instantaneoustemperature()); if (i % 200 == 0) md.rescalevelocities(); if (i % md.updateinterval == 0) { md.updatepairlist(); md.updatepairseparations(); 53

58 Wyniki MD Temperatura (T=1) w funkcji czasu. 54

59 Thank you! 54
