1 OPRACOWANIE GRAFICZNE, RYSUNKI WYKONAWCZE DO TEMATU : Przebudowa drogi pożarowej, parkingu, parkanu i wejścia głównego na terenie posesji Wojewódzkiego Inspektoratu Weterynarii w Poznaniu, przy ulicy Grunwaldzkiej 250. Adres: Wojewódzki Inspektorat Weterynarii Poznań, ul. Grunwaldzka 250 Dz. nr 2/7, 2/9, 3/1 ark.m. 38, obręb Junikowo Inwestor: Wojewódzki Inspektorat Weterynarii Poznań, ul. Grunwaldzka 25

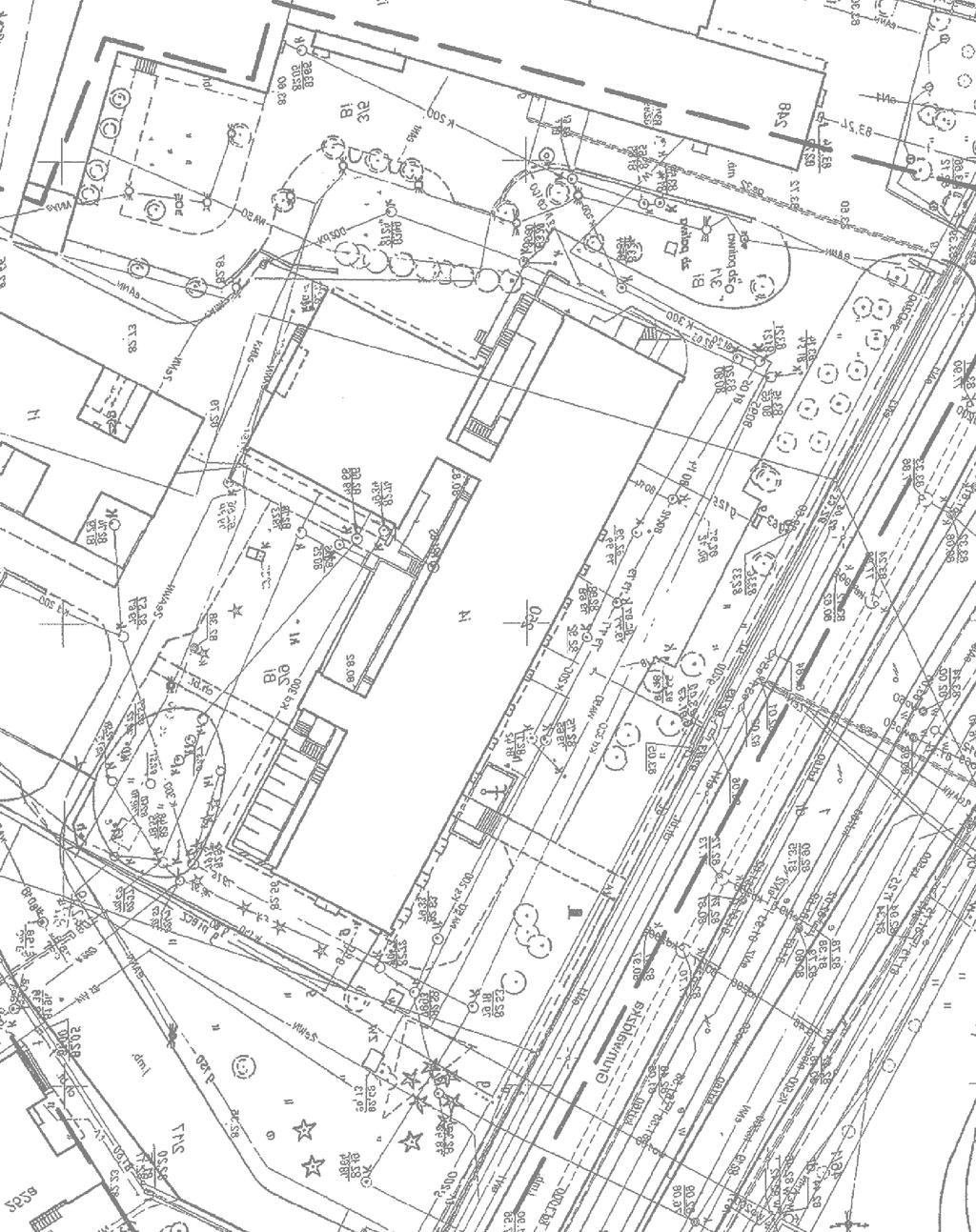

2 SPIS TREŚCI Lp Nazwa Strona 1. Strona tytułowa 1 2. Spis treści 2 3. Lokalizacja robót na planie sytuacyjnym Rys. 1/4R 3 4. Plan sytuacyjny Odwodnienie parkingu Rys. S Przykanalik do studzienki D2 Odwodnienie parkingu Rys. S Przykanalik do studzienki D1 i D3, Odwodnienie parkingu Rys. S Zasilanie bram i oświetlenia Rys. E1/ Oświetlenie portalu Rys. E2/ Schematy elektryczne Rys. E3/ Przebudowa ścieżki i pochylni Rys. 2/4R Przebudowa ściany zewn. w pawilonie na poz. piwnicy Rys. 3/4R Przebudowa części ściany frontowej na poz. piwnic Rys. 4/4R Opis do przebudowy parkanu Plan parkanu na planie geodezyjnym, Rys 1/4P Plan parkanu na planie Rys 2/4P Widok rys. elementów parkanu, Rys 3/4P Rysunki parkanu, elementy stalowe Rys 4/4P Przebudowa wejścia gł. spieki kwarcowe Rys A/W 30

3

4

5

6

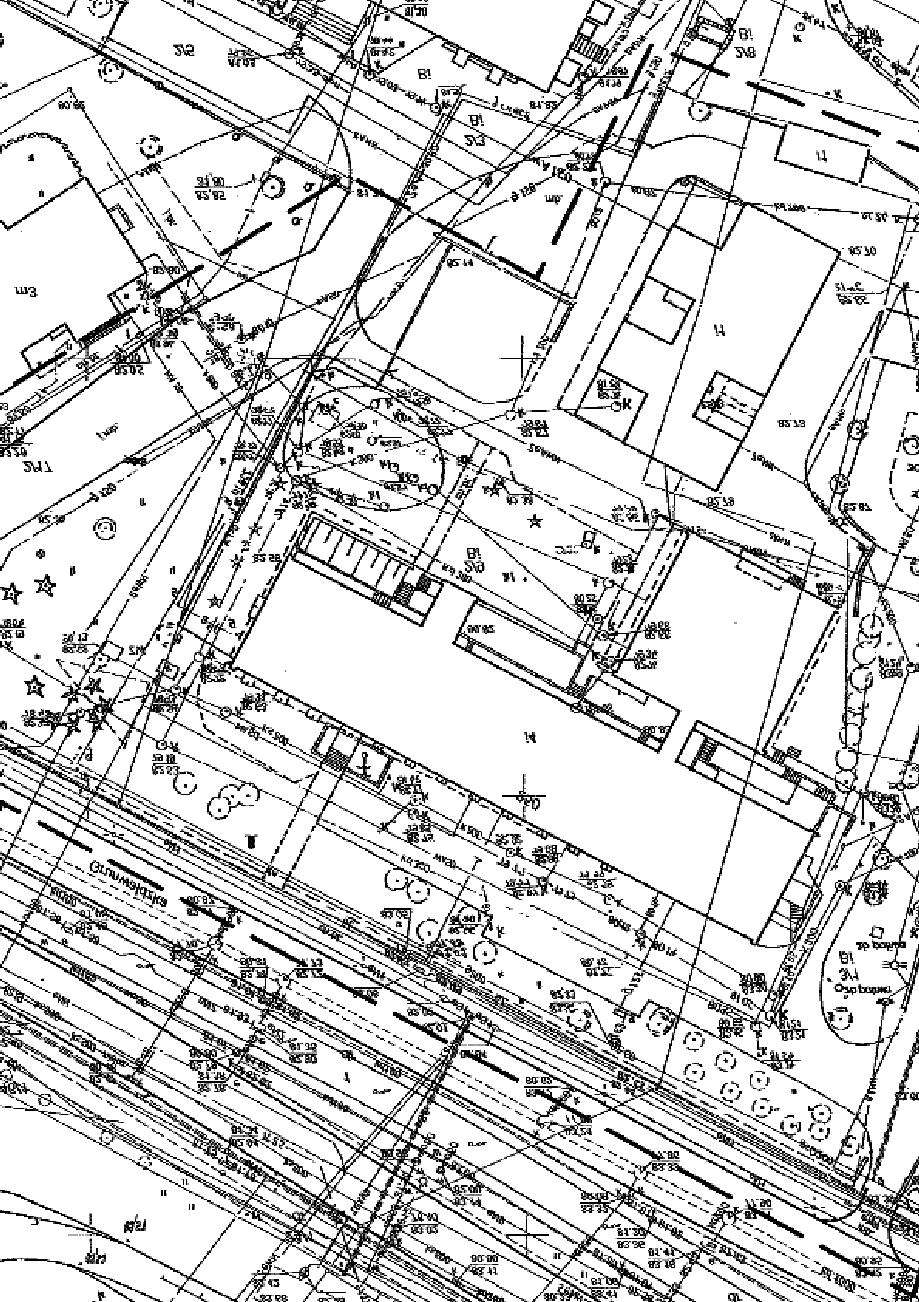

7 t 2/9 3/1 Bi Bi i F B A Ł G I J L C W1 gr 7 gr B A G C K F G C E G H C R1100 R700 C 2 % 2 % 2 % ISTN.WYJAZD A A B C C C E C D O ISTN. BRAMA BRAMA 1 R

8 ,20 +4, DYLATACJA/STYROPIAN 24 o 24 o 24 o 24 o 24 o RZUT ZADASZENIA 6 x /- 0,00 ISTN. WIATROŁAP BEZ ZMIAN ISTN. OKNO/NAŚWIETLE ISTN. BUDYNEK RZUT SCHODÓW DYLATACJA/STYROPIAN +/- 0,00 Oprawa oświetleniowa schodowa LED Oprawa oświetleniowa montowana w suficie LED Oprawa oświetleniowa montowana na słupkach LED PRZEKRÓJ PRZEZ PORTAL +/- 0,00 = poziom holu Rys. 2/3 Oświetlenie portalu

9

10

11

12

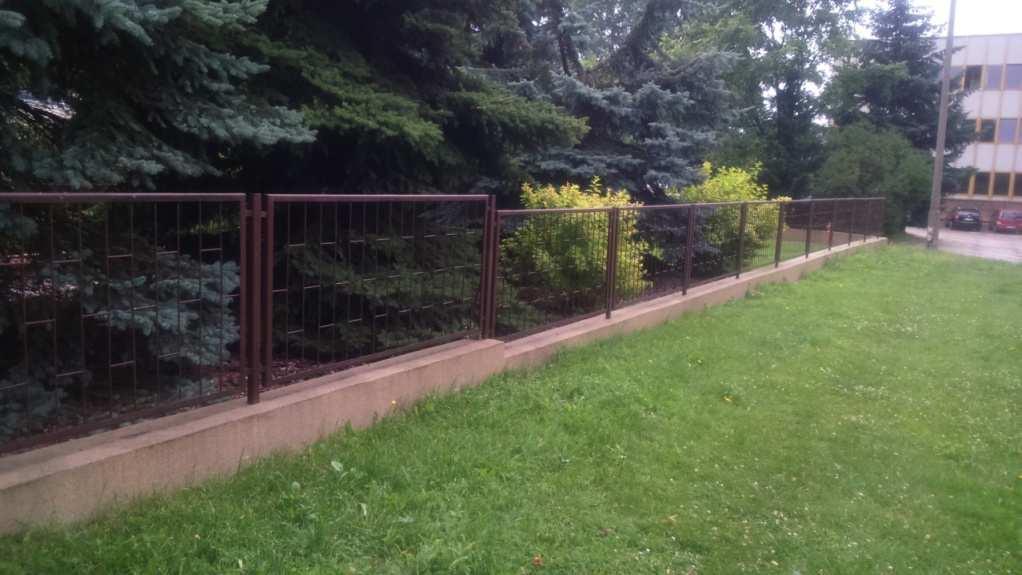

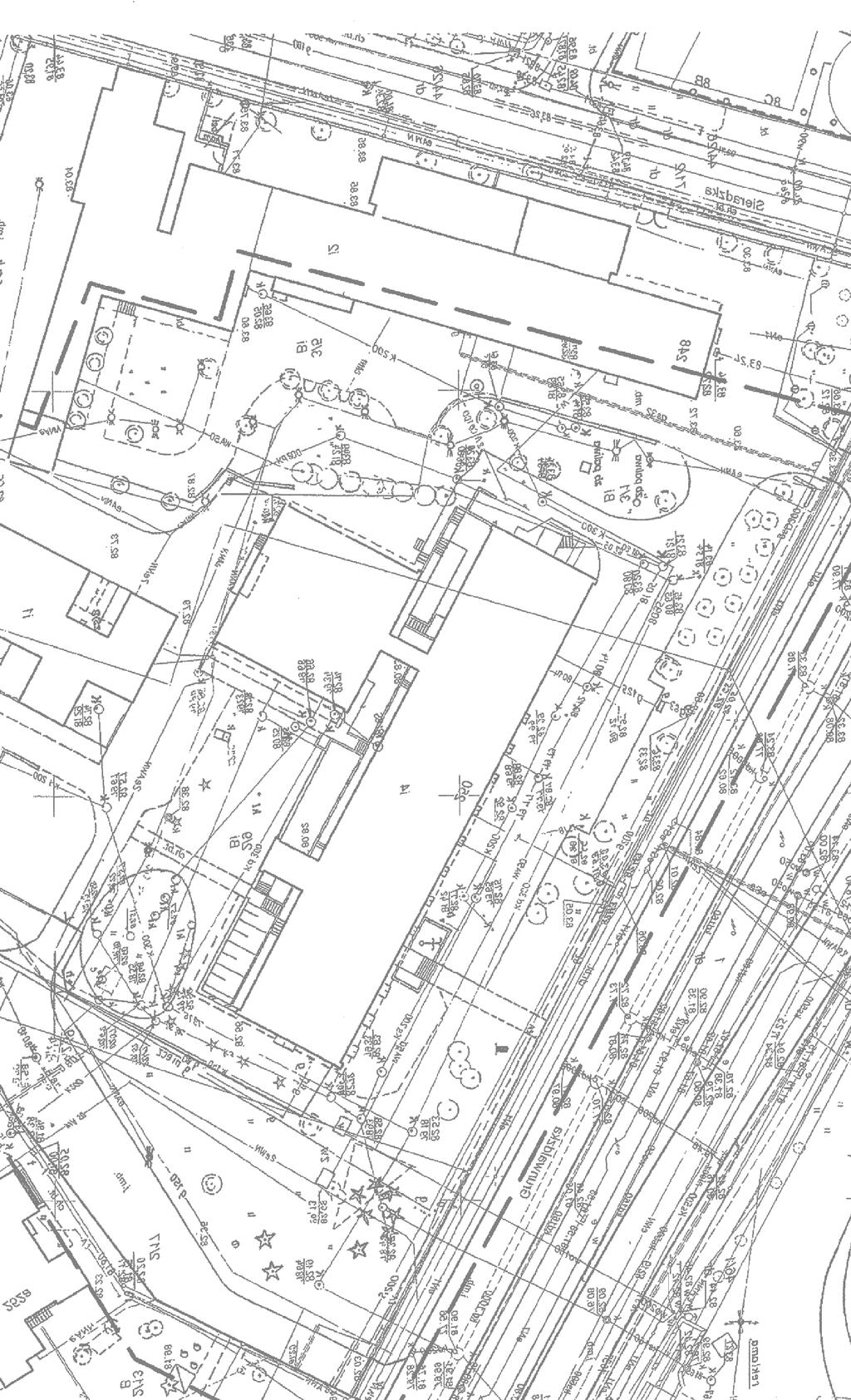

13 OPIS DO PROJEKTU Przebudowy parkanu wzdłuż zewnętrznych granic działki 2/9 i 3/1 w Poznaniu przy ulicy Grunwaldzkiej 250 INWESTOR : Wojewódzki Inspektorat Weterynarii w Poznaniu Poznań, ul. Grunwaldzka PODSTAWA OPRACOWANIA Mapy w wersji elektronicznej GEOPOZ Inwentaryzacja geodezyjna wykonana w lipcu 2015 (geodezyjne szkice robocze) Mapa przedmiotowych działek dla celów projektowych w skali 1: 500 z dnia Zlecenie Inwestora Wizja lokalna w terenie Uzgodnienia programowe z Inwestorem Oświadczenie Inwestora o prawach własności do przedmiotowej nieruchomości Obowiązujące normy i przepisy w zakresie przedmiotowej inwestycji 2. STAN ISTNIEJĄCY 2.1. Aktualnie tereny działek 2/9 i 3/1 w Poznaniu przy ulicy Grunwaldzkiej są tylko częściowo ogrodzone. Istnieje parkan na działce 2/9 od strony zachodniej, prostopadły do ulicy Grunwaldzkiej, stalowe przęsła mocowane między słupkami i druga część parkanu, przęsła stalowe na podmurówce z 5m bramą przesuwną w południowej części działki 2/9, przy byłym zasieku na opał (aktualnie miejsca postojowe). I ta druga część ogrodzenia działki pozostanie bez zmian. Dok. Fotograficzna nr 1. Istniejący parkan od strony zachodniej, działka nr 2/9

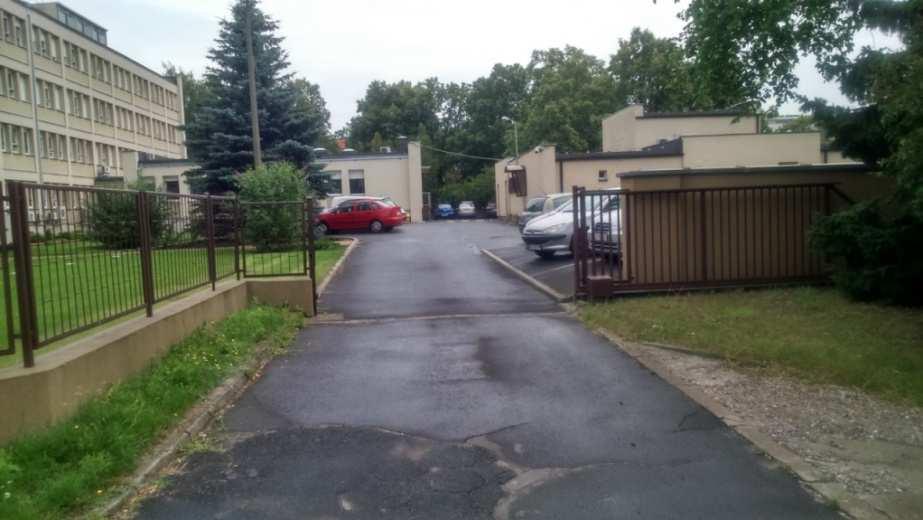

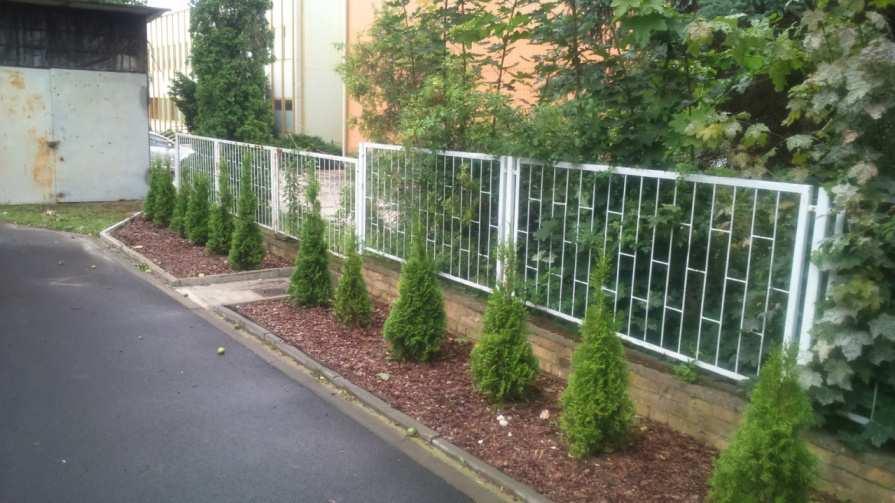

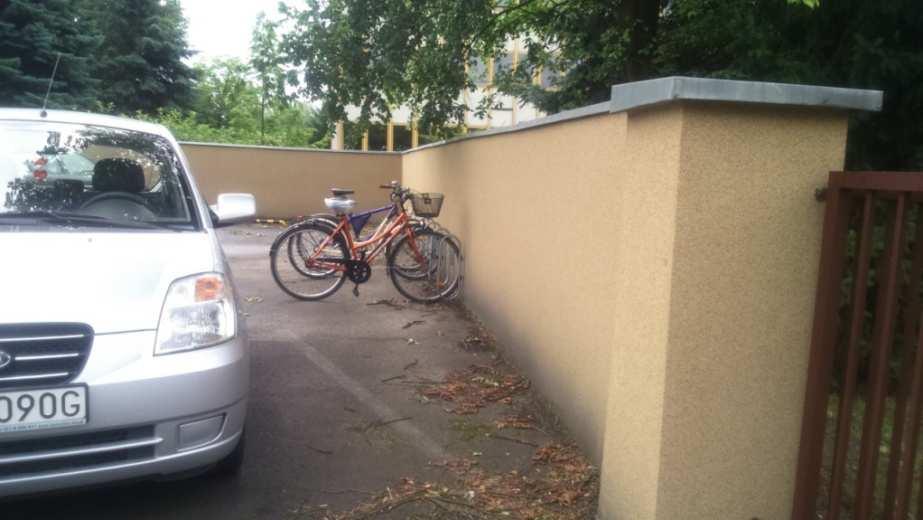

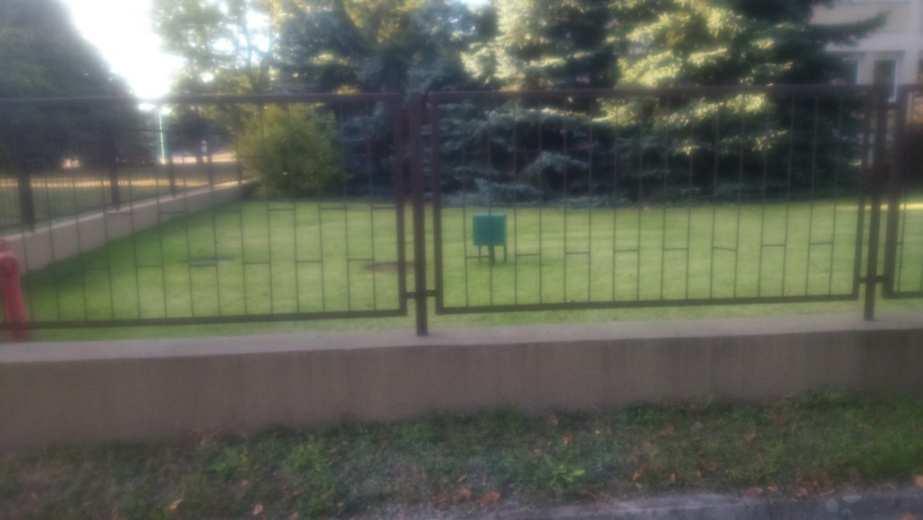

14 Dok. Fotograficzna nr 2. Istniejący parkan od strony południowej, działka nr 2/9 Dok. Fotograficzna nr 3. Istniejący brama, od strony wschodniej, działka nr 2/9 Dok. Fotograficzna nr 4. Były zasiek na opał przejął funkcje ogrodzenia, działka nr 2/9 Przedstawione na powyższych zdjęciach elementy ogrodzenia nie biegną w linii granicy działki

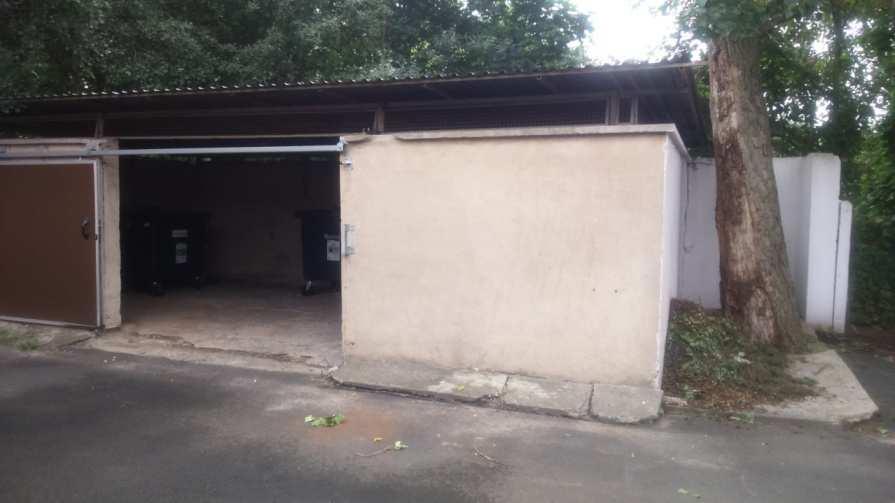

15 nr 2/9, ale na terenie działki 2/9, w pobliżu granicy. Granica części południowej działek 2/9 i3/1 przedstawiają zdjęcia nr 5,6,i 7. Dok. Fotograficzna nr 5 Dok. Fotograficzna nr 6. Zasiek gospodarczy stoi w granicy. Dok. Fotograficzna nr 7

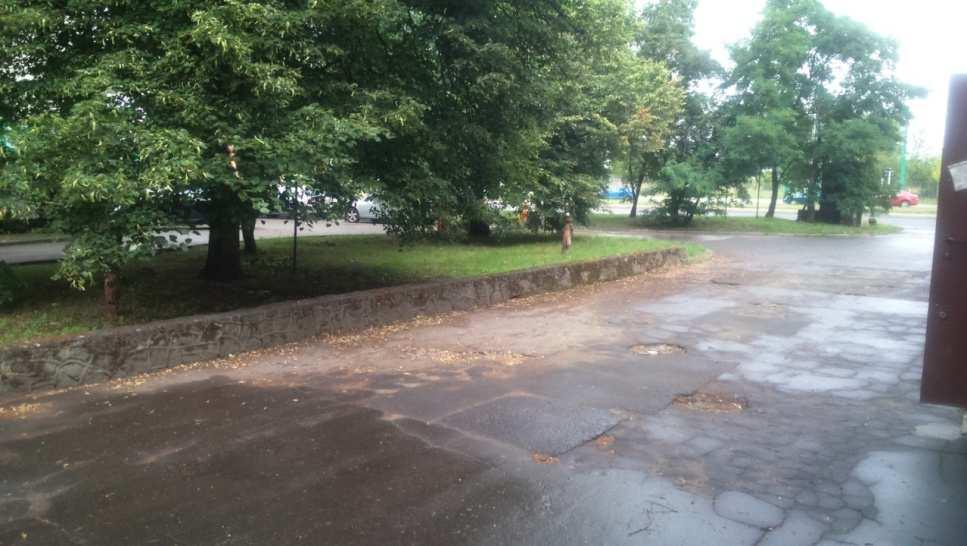

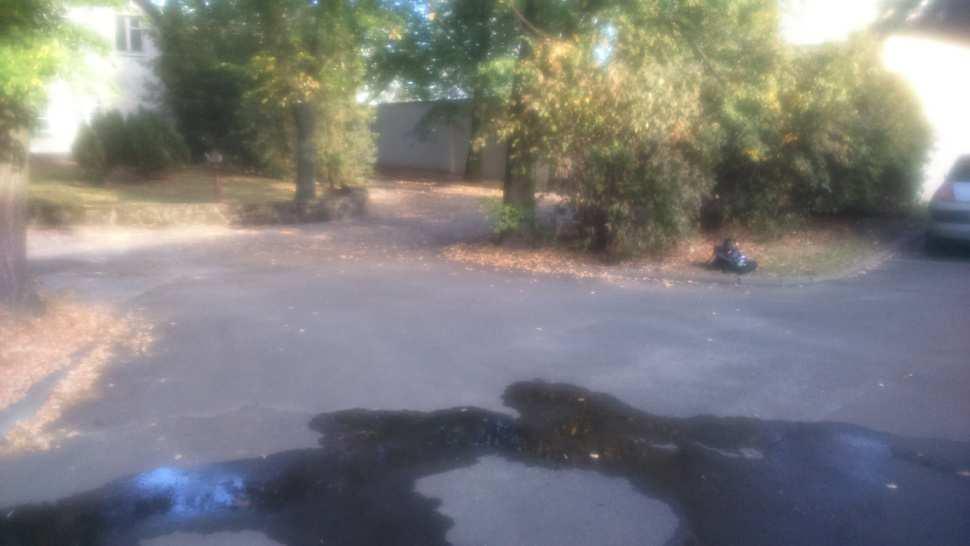

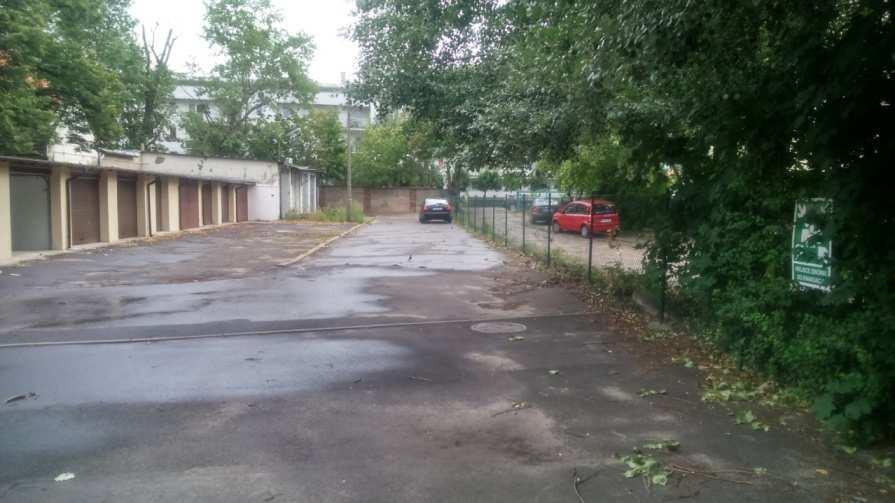

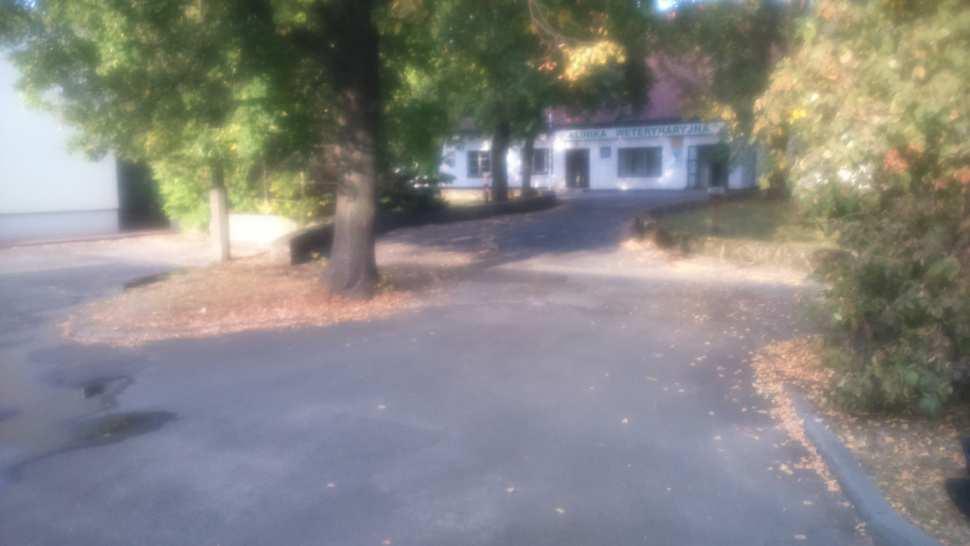

16 Utwardzony teren przed garażami zamyka ślepa droga. Faktyczna granica działki 3/1 w tym miejscu przebiega przed budynkami garażowymi, przez drogę dojazdową i w linii ściany szczytowej budynku garażowego. Dalej granica działki 3/1 przebiega przez park. Na terenie parku nie ma ogrodzenia i dostęp od tej strony na działkę 2/9 i 3/1 jest ogólnodostępny. Stan tej części przedstawiają zdjęcia nr 8 i 9. Dok. Fotograficzna nr 8 Możliwy wyjazd między lipami na działkę 3/5 i dalej na ulicę Grunwaldzką. Dok. Fotograficzna nr 9 Granica przebiega tuż przed lipami, i dalej do punktu oznaczonego na chodniku, przedstawionego na zdjęciu nr10.

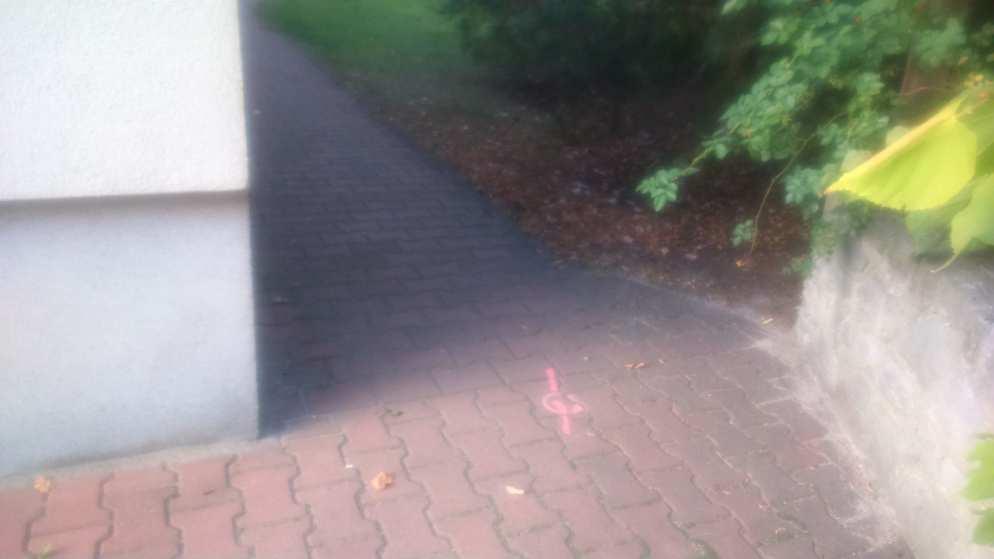

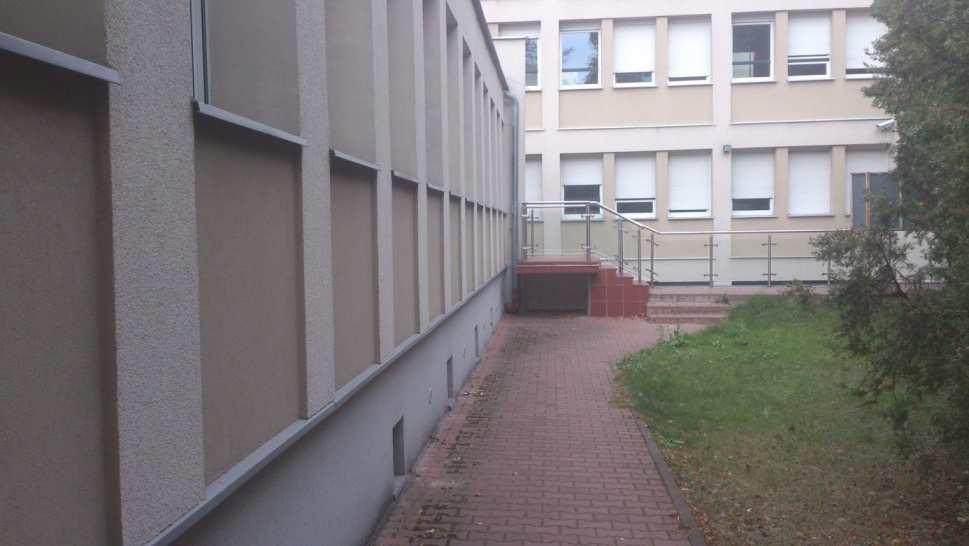

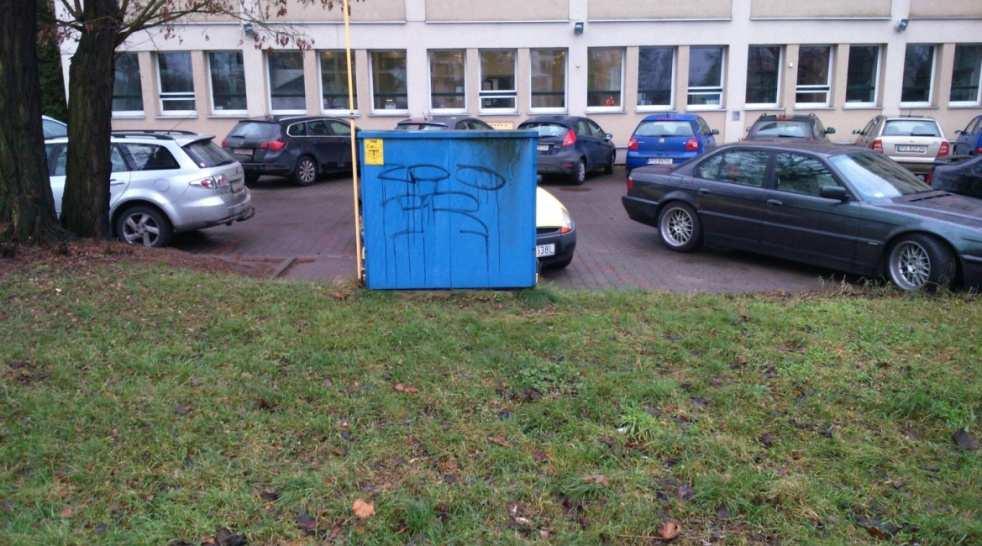

17 Dok. Fotograficzna nr 10. Oznaczony punkt graniczny na kostce brukowej. Dok. Fotograficzna nr 11. Dalej przebiega granica między krzewami do punktu oznaczonego na kamiennej podmurówce, przedstawionym na zdjęciu nr 12 i nr 13. Dok. Fotograficzna nr 12.

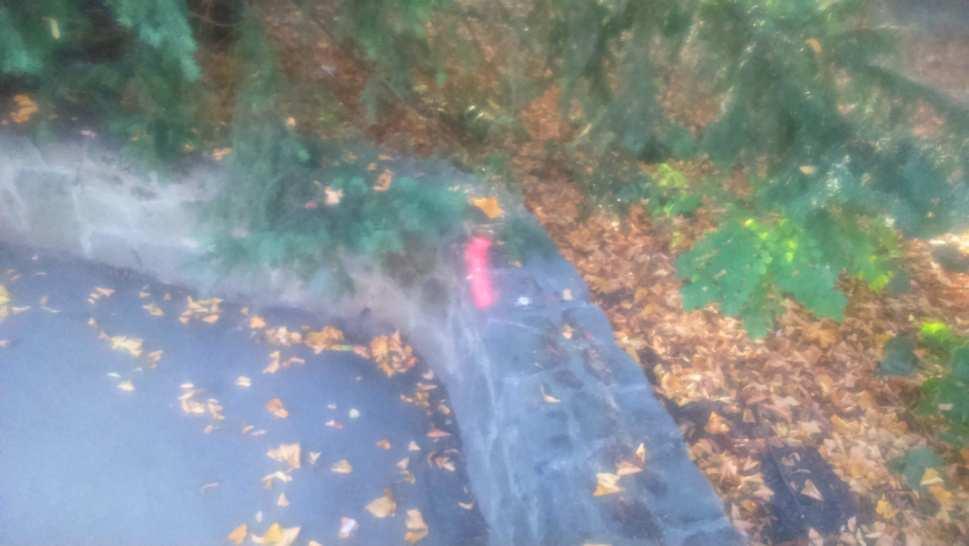

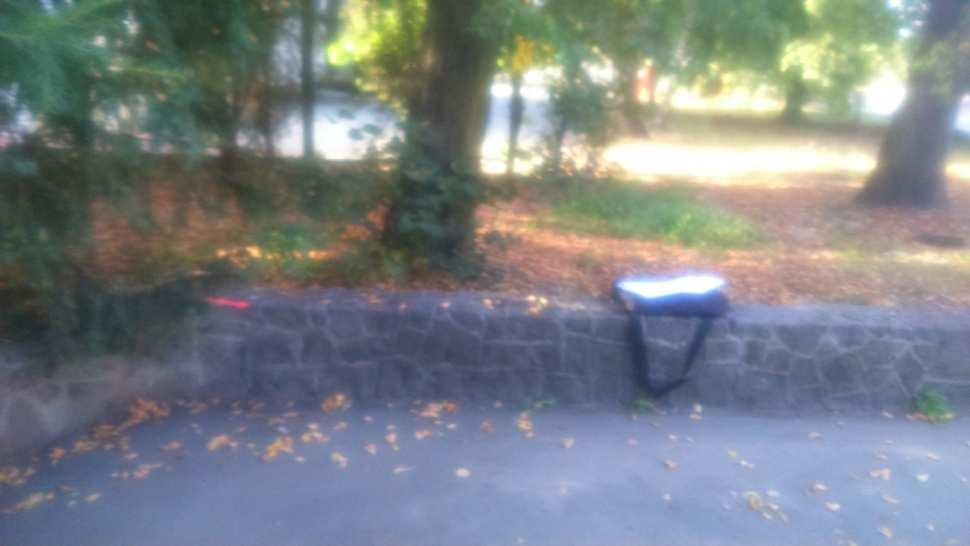

18 Dok. Fotograficzna nr 13. Punkt graniczny na kamiennej podmurówce. Dok. Fotograficzna nr 14. Ta część kamiennej podmurówka należy do działki 3/1. Dalej wzdłuż linii kamiennej podmurówki granica dochodzi do ulicy Grunwaldzkiej, z przerwą na wjazd. Wzdłuż ulicy Grunwaldzkiej na działce nr 2/9 i 3/1 nie ma ogrodzenia. Chodnik ulicy graniczy z terenem zielonym, z drzewostanem wysokim działki 2/9 i 3/1.

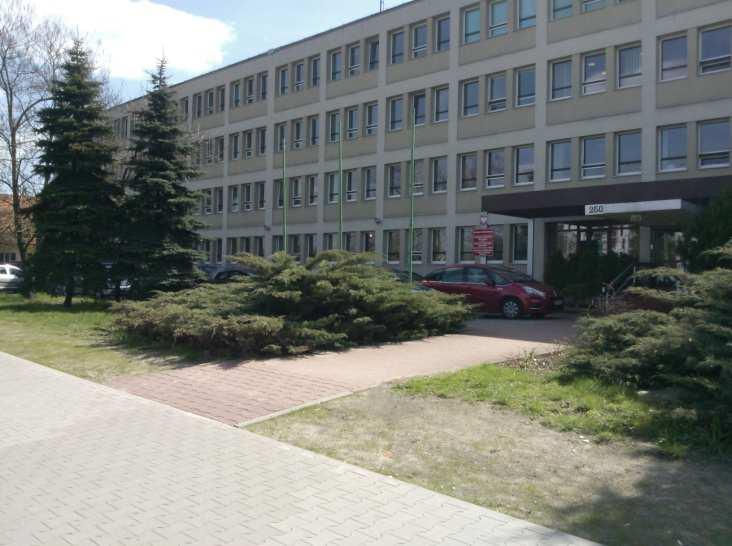

19 Dok. Fotograficzna nr 15. Istniejący pas zielony między chodnikiem ulicy Grunwaldzkiej, a budynkiem WIW. Dok. Fotograficzna nr 16. Istniejące wejście z chodnika na teren działki 2/9. Po prawej stronie przed wejsciem wśród zielonych krzewów jest pomnik.

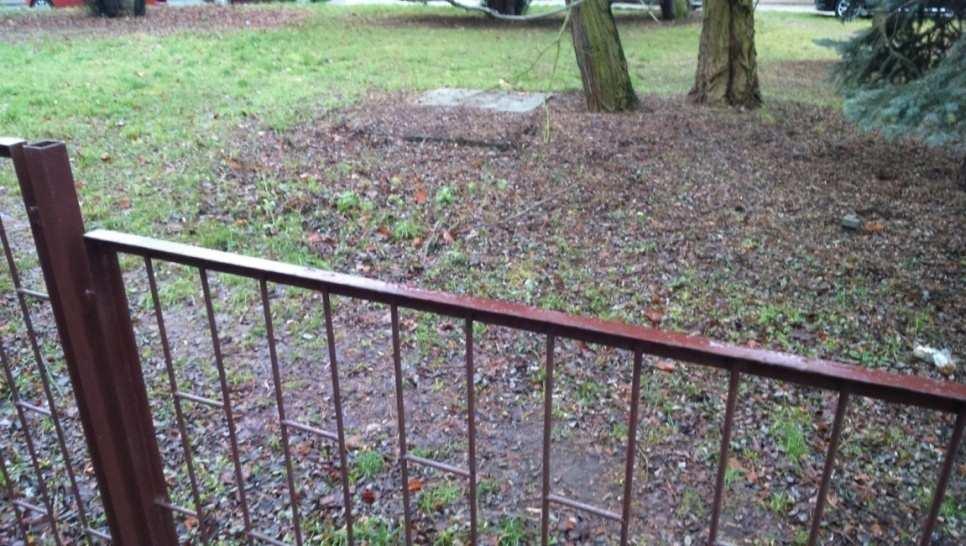

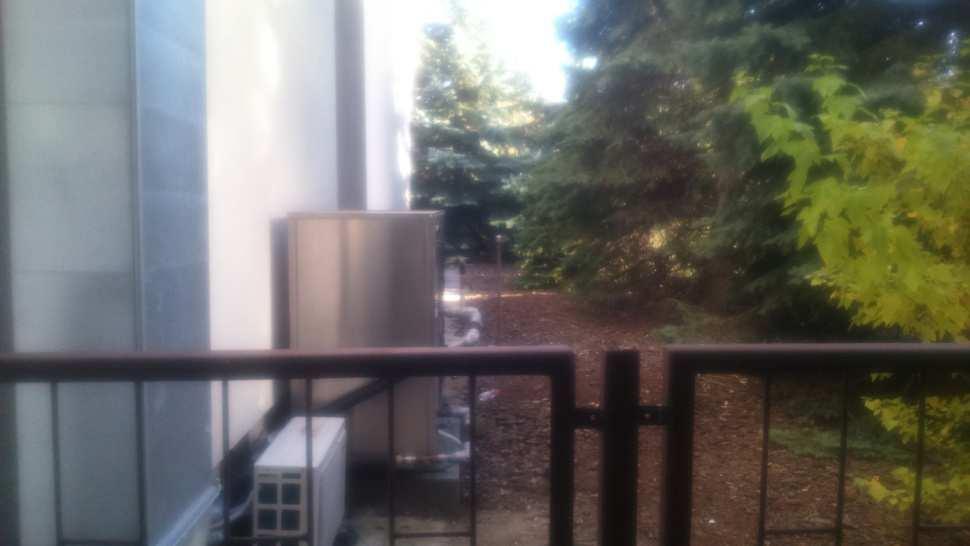

20 Dok. Fotograficzna nr 17. Metalowe przęsła przecinają granicę działki nr 2/9 z działką 2/14. Teren z drzewostanem wysokim i niskim i z licznymi elementami infrastruktury podziemnej i nadziemnej 3. Wyburzenia Dla realizacji przedmiotowego zadania, ogrodzenia zewnętrznych granic działek 2/9 i 3/1 niezbędne jest usunięcie parkanu przedstawionego na zdjęciu nr 17 (~ 20m stalowe, ażurowe przęsła osadzone na stalowych słupkach) i wyburzenie wewnętrznego parkanu (przęsła na podmurówce, ~50cm wysokość, grubości ~28cm), który stoi na terenie działki nr 2/9 przy ścianie szczytowej budynku głównego (zdjęcie nr 18). Wymagane jest także wyburzenie wewnętrznego parkanu na podmurówce. Dok. Fotograficzna nr 18. Przy ścianie szczytowej budynku głównego, agregat wody lodowej 4. Projektowany elementy parkanu Dla ogrodzenia terenu zaprojektowano 2 rodzaje parkanu.

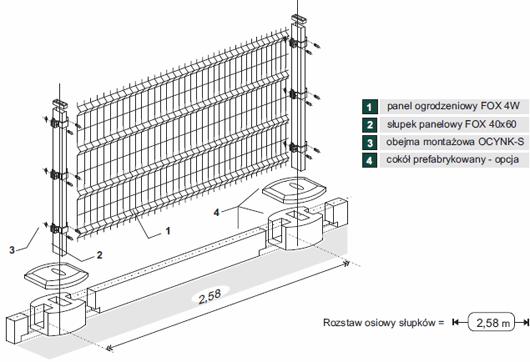

21 A - Systemowy parkan wysokości ~ 1,50m 1,6m - na słupkach stalowych, montowanych w stopce i systemowym krawężniku betonowym z przęsłami - panelami z drutów pionowych i poziomych przetłaczanych na trzech poziomach, z ocynku ogniowego + lakier proszkowy w kolorze uzgodnionym z inwestorem, długości po ~2,5m, (elementy parkanu systemowego A na załączonym zdjęciu nr 14. Zakłada się możliwość innego rozwiązania systemowego krawężników. Montowanie tego typu umożliwi ułożenie kaskadowe poszczególnych paneli, w przypadku różnicy poziomów w terenie. B - Parkan murowany z bloczków betonowych obłożonych płytkami granitowymi (szary Strzegom) na klej do płytek granitowych, na murze fundamentowym z bloczków betonowych i fundamencie z betonu B-15. Gabaryty murowanego parkanu podane zostały na opracowaniu graficznym dot. parkanu (przekrój rys 3/4P). Na podmurówce mocować płytę grubości 3cm,promieniowaną, z lekkim spadkiem w kierunku działki Inwestora. Między słupami zamocowane będą przęsła stalowe o szerokości modułowej 1,42m, a w przerwach długości 1,5m między elementami parkanu zamontowane będą metalowe przęsła z wystylizowanym logo Inspektoratu Weterynarii. W parkanie typu B zamontowane zostaną 2 bramy przesuwna z światłem przejazdu 6,00m, obsługiwane ręcznie i na pilota. Z jednej i drugiej strony każdej bramy, z prawej i lewej strony zamontowane będą 4 oprawy typu LED wmontowane w ściany parkanu, zgodnie z oznaczeniem na planie parkanu rys. nr 1/4 i 2/4. Dodatkowo dla kontroli przejazdu, zamontowany zostanie przy bramie nr 1 (wjazdowej) szlaban hydrauliczny, z oświetleniem ramienia LED, fotokomórką, lampą sygnalizacyjną LED i podporą stałą dla ramienia, dobrany dla szerokości przejazdu 6m. Istniejący szlaban w pobliżu bramy nr 2 pozostanie bez zmian. 5. Przebieg liniowy parkanu po przebudowie. Na planie oznaczono granice zewnętrzną działek literami ABCDEFGHIJKLŁMNOQPRX ABC Stan istniejący, bez zmiasn CD Projektowany parkan typu B (rys 3/4), cofnięty w głąb działki o 4,52m, na linii wyburzonego parkanu.

22 (uwaga na istniejącą infrastrukturę podziemną) DE - Pod kątem prostym do linii CD, projektowany parkan typu B, z brama wjazdową przesuwną 6m i szlabanem. Brama otwierać się będzie w kierunku budynku. Przęsło bramy w chwili otwarcia powinno minąć istniejący drzewostan. Przesunięcie omawianej części parkanu, umożliwi także bezkolizyjne ominięcie istniejących studzienek kanalizacyjnych i wodnych z układem pomiarowym. Fundamentowanie pod bramy i podpory szlabanu wykonać zgodnie z wytycznymi producenta bram i szlabanu. Kolejny fragment parkanu pod kątem 80º zbliża się do punkt E, na linii granicy. (uwaga na istniejącą infrastrukturę podziemną). Zasilanie wykonać zgodnie rysunkami E1/3 i E3/3. (Specyfikacja). Oprawy oświetlenia, bramę i szlaban zamontować zgodnie z specyfikacją EF Parkan typu B, przebiega na tym odcinku po linii granicy na długości 8,13m. Na tym odcinku należy wykonać fundamentowanie parkanu mimośrodowo, tak by fundament nie przekroczył granicy działki 2/ FG Parkan typu B, po granicy, wzdłuż ulicy Grunwaldzkiej na długości 11,48. Na tym odcinku należy wykonać fundamentowanie parkanu mimośrodowo, tak by fundament nie przekroczył granicy działki 2/ GJ Odcinek 9,83m bez parkanu w linii granicy z ulicą Grunwaldzką, na tym odcinku stworzona została zatoczka GHJ - Część frontowa, naprzeciw wejścia, przy pomniku zaprojektowano zatoczkę, oświetloną 2 posadzkowymi lampami. Naprzeciw, na ścianach parkanu zamontowane zostaną tablice informacyjne i godło państwowe. Przy furtce projektowany jest otwór w parkanie na urządzenia takie jak domofon itp (do uzgodnienia z inwestorem). Nad tablicami i przy furtce zamontowane będą oprawy oświetlające typu LED. Zasilanie wykonać zgodnie rysunkami E1/3 i E3/3. (Specyfikacja). Oprawy oświetlenia zamontować zgodnie z specyfikacją JKLŁ Parkan typu B, fundament mimośrodowy. Przerwy 1,5m bez fundamentowania (uwaga na istniejącą infrastrukturę podziemną). Na tym odcinku należy wykonać fundamentowanie parkanu mimośrodowo, tak by fundament nie przekroczył granicy działki 2/9 i 3/1. Ze względu na dużą różnicę w poziomach między wschodnim a zachodnim krańcem terenu do ogrodzenia, kolejne elementy parkanu między 1,5m przerwami należy murować kaskadowo ŁM - Parkan typu B na odcinku 9,52m., na linii granicy. Na tym odcinku należy wykonać fundamentowanie parkanu mimośrodowo, tak by fundament nie przekroczył granicy działki 3/ MN Odcinek z bramą przesuwną w linii granicy. Fundamentowanie pod bramy wykonać zgodnie z wytycznymi producenta bram, fundament mimośrodowy, w całości na działce 3/1. Przesuwne przęsło bramy rozsuwać będzie się w kierunku ulicy Grunwaldzkiej. Punkt N jest na krawężniku trawnika, skrzyżowanie ostatniego elementu omawianego odcinka pod kątem prostym. Zasilanie wykonać zgodnie rysunkami E1/3 i E3/3 (Specyfikacja). Oprawy oświetlenia, bramę zamontować zgodnie z specyfikacją. Istniejący hydrauliczny szlaban pozostanie bez zmian.

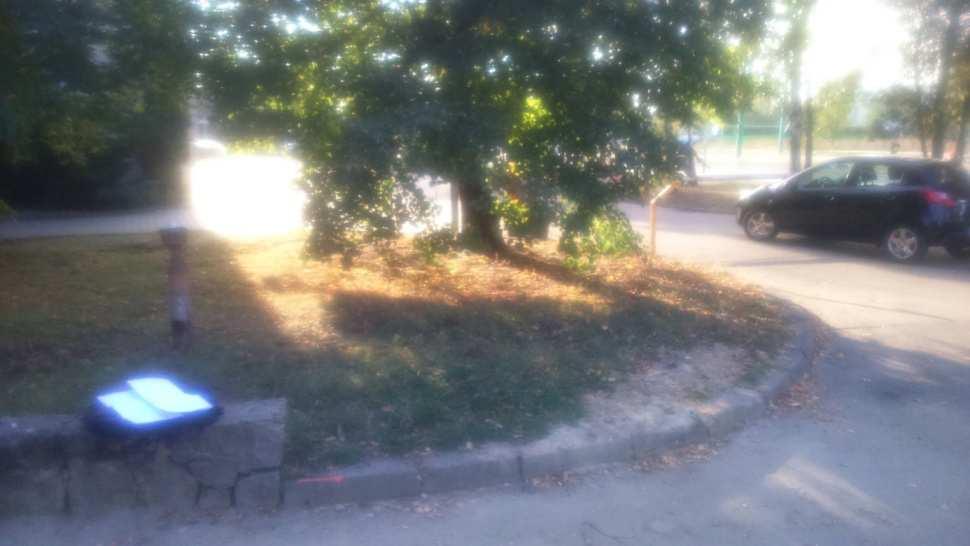

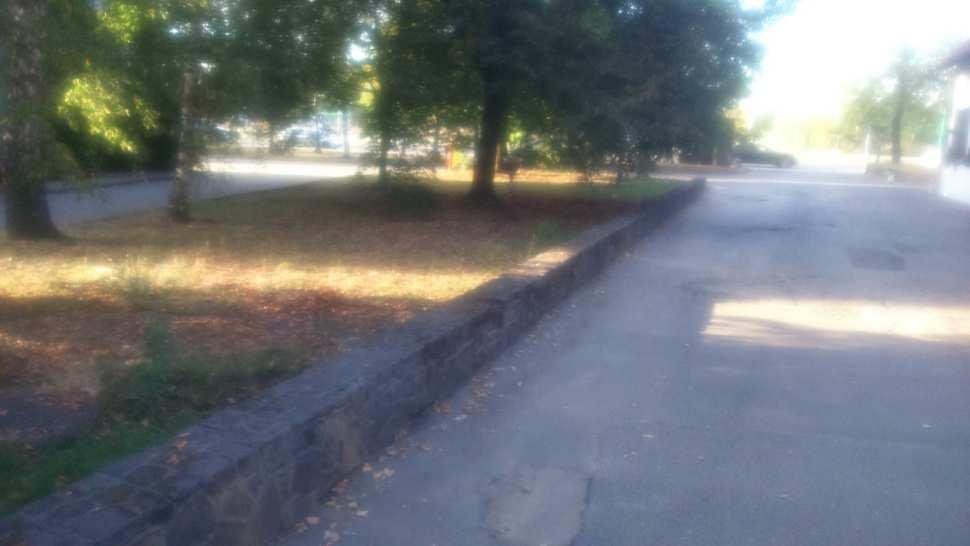

23 Dok. Fotograficzna nr 19. Na wewnętrznym krawężniku będzie punkt, najbardziej wysunięty na prawo punkt krawężnika NO Parkan typu A, na linii wewnętrznego krawężnika trawnika na działce 3/1/ Dok. Fotograficzna nr 20. Na linii krawężnika trawnika, lewa strona, projektowany jest parkan typu A, od N do punktu O OQ Parkan typu A, na linii granicy, ostatni odcinek odsunięty od granicy ze względu na lokalizacje bramy QR parkan typu A, z odcinkiem bramy przesuwnej, z światłem szerokości 5,50m. Na odcinku QR zamontowana zostanie brama przesuwna z światłem przejazdu 5,50m, obsługiwana ręcznie i na pilota. Przesuwne przęsło bramy rozsuwać będzie się w kierunku budynku garażowego. Lokalizacja bramy została przedstawiona na planie sytuacyjnym. Z jednej i drugiej strony bramy, z prawej i lewej strony zamontowane będą 4 oprawy typu LED wmontowane w ściany parkanu. Zasilanie wykonać zgodnie rysunkami E1/3 i E3/3 (Specyfikacja). Oprawy oświetlenia, bramę zamontować zgodnie z specyfikacją. Punkt R to narożnik budynku garażowego QA ogrodzenie pozostaje bez zmian.

24 6. Dane liczbowe Podane zostały na rys. 3/4. 7. ZMIANY 7.1. Są możliwe, po uzyskaniu pisemnej zgody Inwestora i Inspektora Nadzoru.

25 Rys. S1 Plan sytuacyjny Odwodnienie parkingu Rys. S2 Przykanalik do studzienki D2 Odwodnienie parkingu Rys. S3 Przykanalik do studzienki D1 i D3 Odwodnienie parkingu Rys. E1/3 Zasilanie bram i oświetlenia Rys. E2/3 Oświetlenie portalu Rys. E3/3 Schematy elektryczne Rys. 1/4R Lokalizacja robót na planie sytuacyjnym Rys. 2/4R Przebudowa ścieżki i pochylni Rys. 3/4R Przebudowa ściany zewnętrznej w pawilonie na poz. piwnicy Rys. 4/4R Przebudowa części ściany frontowej na poz. piwnic
