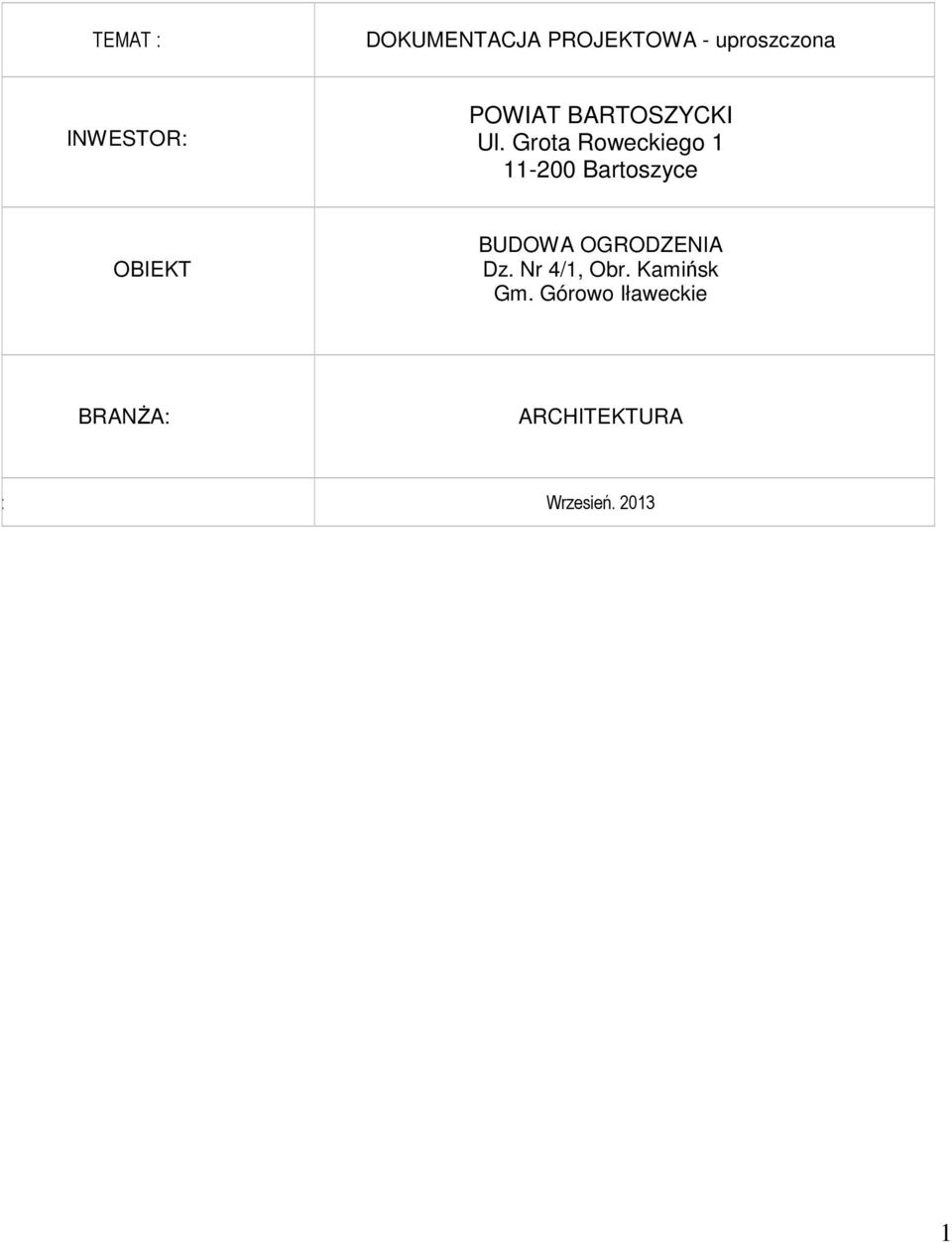

1 TEMAT : DOKUMENTACJA PROJEKTOWA - uproszczona INWESTOR: POWIAT BARTOSZYCKI Ul. Grota Roweckiego Bartoszyce OBIEKT BUDOWA OGRODZENIA Dz. Nr 4/1, Obr. Kamińsk Gm. Górowo Iławeckie BRANŻA: ARCHITEKTURA DATA: Wrzesień

Grota Roweckiego 1 11-200 Bartoszyce OBIEKT BUDOWA

2 1.0 DANE OGÓLNE. Inwestor: Powiat Bartoszycki ul. Grota Roweckiego Bartoszyce 2.0 PODSTAWA PRAWNA. - mapa sytuacyjno-wysokościowa w skali 1:500 - obowiązujące normy i przepisy budowlane 3.0 CEL I ZAKRES OPRACOWANIA. Niniejsze opracowanie obejmuje swoim zakresem wykonanie dokumentacji projektowej dla zadania pn.: Wykonanie ogrodzenia wokół posesji Domu Pomocy Społecznej w Kamińsku Celem opracowania jest uzyskanie dokumentacji formalno-prawnej i uzgodnień dla uzyskania możliwości realizacji inwestycji zgodnie z przyjętymi rozwiązaniami projektowymi. 4.0 OPIS TECHNICZNY. Opis stanu istniejącego Istniejące ogrodzenie wykonane jest ze stalowej siatki zamocowanej na słupkach oraz ogrodzenie z ramek stalowych wypełnionych siatką mocowane do słupków żelbetowych. Bramy i bramki z ramek stalowych wypełnionych siatką lub blachą i kształtownikami. Istniejące ogrodzenie ze względu na zły stan techniczny przewiduje się do rozbiórki. W terenie objętym opracowaniem istnieją następujące sieci i urządzenia uzbrojenia terenu: - sieć kanalizacji deszczowej - sieć wodociągowa - sieć energetyczna Uwaga: Prowadzenie prac w pobliżu istniejących sieci należy prowadzić ręcznie i pod nadzorem odpowiednich służb. Przebieg sieci i linii istniejących sprawdzać na mapie sytuacyjnowysokościowej przed rozpoczęciem robót 2

: Wykonanie ogrodzenia wokół posesji Domu Pomocy Społecznej w Kamińsku Celem opracowania jest uzyskanie dokumentacji formalno-prawnej i uzgodnień dla uzyskania możliwości realizacji inwestycji

3 Opis stanu projektowanego Projektuje się ogrodzenie z siatki na słupkach metalowych wysokości 1.7m, na cokole betonowym. Od strony wjazdowej na teren posesji ogrodzenie metalowe ozdobne z dwiema bramami przesuwnymi z automatyką oraz bramką wejściową z wideodomofonem DŁUGOŚĆ CAŁKOWITA OGRODZENIA 360m. z tego: z siatki 282 m a z przęseł ozdobnych i bramami 77 m STRONA FRONTOWA DZIAŁKI OGRODZENIE METALOWE OZDOBNE Przęsła Przęsła z pręta kwadratowego 14x14mm co drugi pręt skręcany zakończone grotem w odstępach 10 cm, połączone poprzeczkami z płaskownika 25/5 mm szerokość przęsła 220cm. Kształt przęsła patrz rysunek przęsła kolor: czarny metalik Słupki między przęsłami z profila 80x80 zakończone kulą, osadzone w cokole betonowym, kolor: czarny metalik Na cokole betonowym wykonać gzyms z cegły klinkierowej kształtowej dwuspadowej z kapinosem typu N2-LODE kolor czerwony o nasiąkliwości do 6% i mrozoodporność -F2 BRAMY WJAZDOWE PRZESUWNE Brama przesuwna o wymiarach 450x150cm i 350x150cm. Rama przęsła: Rama bramy wykonana z profili stalowych o przekroju kwadratowym 40 x 60 mm osadzić w betonie na podsypce piaskowej Brama wypełniona panelem kwadratowym 14x14mm zakończony grotem poprzeczki poziome z płaskownika 25x4mm odstęp między prętami 10cm Słupki zakończyć kulą,osadzić w betonie na podsypce piaskowej kolor: czarny metalik Zasilania energetyczne 2-ch bram z rozdzielni prądowej znajdującej się na parterze budynku. W zakres wchodzi: ułożenie linii kablowej NN kablem YKY 3x2,5 mm2, długość około 150 m (wykop, posypka piaskowa gr. 2x10 cm,taśma ostrzegawcza, zasypanie wykopu, przebicia i przekucia ścian i stropu, korytka pod przewód na ścianach i stropie budynku), zabezpieczenie zamontować w istniejącej rozdzielni. 3

z tego: z siatki 282 m a z przęseł ozdobnych i bramami 77 m STRONA FRONTOWA DZIAŁKI OGRODZENIE METALOWE OZDOBNE Przęsła Przęsła z pręta kwadratowego 14x14mm co drugi pręt skręcany zakończone grotem w

4 FURTKA WEJSCIOWA - SZEROKOŚCI 1.0m w świetle słupków Rama Rama furtki wykonana z profili stalowych o przekroju kwadratowym 40 x 60mm z wypełnieniem prętami jak bramy wjazdowe Słupki zakończyć kulą,osadzić w betonie na podsypce piaskowej Kolor: czarny metalik zamknięcie zamek na klucz, klamka, elektrozamek Na słupku furtki należy zamontować wideodomofonu - 7 cali z 2-ma monitorami,bramofonem, sterowaniem elektrozamka, okablowanie kablem teletechnicznym YTKSY EKWU 4x2x0,5 mm2 (około 40 m wykop, posypka piaskowa gr 2x10 cm,taśma ostrzegawcza, zasypanie wykopu, przebicia i przekucia, korytka pod przewód na ścianach budynku) usytuowanie monitora w Portierni na parterze budynku FUNDAMENTOWANIE Słupki ogrodzenia obsadzić w cokole betonowym z betonu C16/20. I podsypkę grubości 10 cm wykonać pospółkę zagęszczoną. Stopy bram wjazdowych o wymiarach min. 50x50x70cm lub wg wytycznych producenta bram. PODMURÓWKA Wzdłuż ogrodzenia wykonać cokół betonowy grubości 20 cm i wysokości 30 cm ponad gruntem a fundament betonowym grubości 20 cm i wysokości 80 cm, na posypce piaskowej grubości 10 cm Cokół zbrojony podłużnie siatką obustronną #6 o oczku 15x15cm. Beton C16/20. OGRODZENIA DZIAŁKI Z 3-CH STRON OGRODZENIE NA SŁUPKACH METALOWYCH Z SIATKI POWLEKANEJ Słupki ogrodzeniowe z rury stalowej ocynkowanej malowanej Ø 42 o grubości ścianki 2,5mm, zakończone kapturkiem, narożnikowe słupki z rozporami, kolor zielony Drut stalowy naciągowy ocynkowany Ø 2,8 i powlekany powłoką PCV 4,0mm, kolor zielony Siatka ogrodzeniowa z drutu Ø 2,5 i powlekany powłoką PCV 3,6mm o oczkach nie większych jak 50x50mm, kolor zielony Przebieg projektowanego ogrodzenia przedstawiono na planie sytuacyjnym Rys. nr 1 4

piaskowej Kolor: czarny metalik zamknięcie zamek na klucz, klamka, elektrozamek Na słupku furtki należy zamontować wideodomofonu - 7 cali z 2-ma monitorami,bramofonem, sterowaniem elektrozamka,

5 5.0 ROBOTY ROZBIÓRKOWE. Przed wykonaniem ogrodzenia należy rozebrać stare ogrodzenie stalowe z siatki i ramek stalowych na słupkach stalowych lub betonowych oraz 2-ma bramami, furtką wejściową, cokołami betonowymi, stopami oraz podmurówką. Gruz budowlany betonowy oraz metale wywieźć z placu budowy do utylizacji lub wtórnego wykorzystania. Wzdłuż przebiegu projektowanej trasy ogrodzenia istniejące krzaki i zarośla należy wyciąć i usunąć, podłoże oczyścić na szerokości 2 m Teren po zakończeniu robót uprzątnąć, ziemię splantować Długość całkowita istniejącego ogrodzenia wraz z bramami wynosi 360 m. 6.0 ROBOTY POMIAROWE GEODEZYJNE PRZY OGRODZENIU. - wznowienie granic działki, wytyczenie i pomiar powykonawczy ogrodzenia i kabla energetycznego niskoprądowego zasilania bram i teletechnicznego furtki 5

oraz podmurówką. Gruz budowlany betonowy oraz metale wywieźć z placu budowy do utylizacji lub wtórnego wykorzystania.
