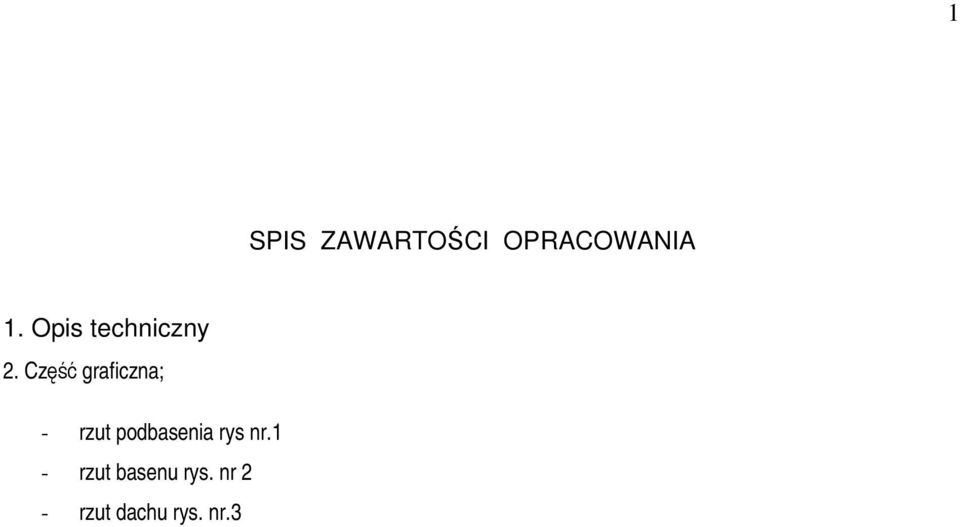

1 1 SPIS ZAWARTOŚCI OPRACOWANIA 1. Opis techniczny 2. Część graficzna; - rzut podbasenia rys nr.1 - rzut basenu rys. nr 2 - rzut dachu rys. nr.3

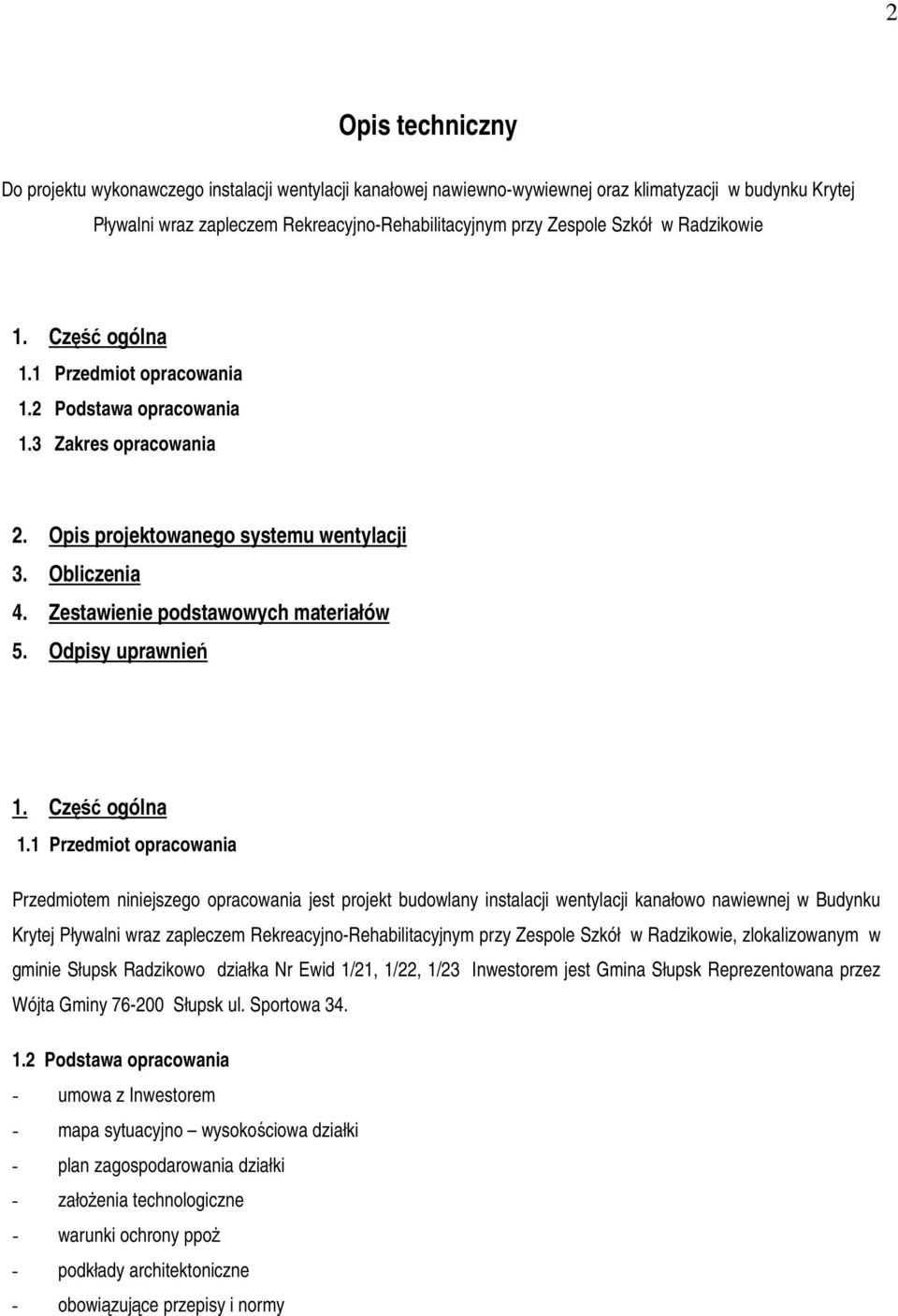

2 2 Opis techniczny Do projektu wykonawczego instalacji wentylacji kanałowej nawiewno-wywiewnej oraz klimatyzacji w budynku Krytej Pływalni wraz zapleczem Rekreacyjno-Rehabilitacyjnym przy Zespole Szkół w Radzikowie 1. Część ogólna 1.1 Przedmiot opracowania 1.2 Podstawa opracowania 1.3 Zakres opracowania 2. Opis projektowanego systemu wentylacji 3. Obliczenia 4. Zestawienie podstawowych materiałów 5. Odpisy uprawnień 1. Część ogólna 1.1 Przedmiot opracowania Przedmiotem niniejszego opracowania jest projekt budowlany instalacji wentylacji kanałowo nawiewnej w Budynku Krytej Pływalni wraz zapleczem Rekreacyjno-Rehabilitacyjnym przy Zespole Szkół w Radzikowie, zlokalizowanym w gminie Słupsk Radzikowo działka Nr Ewid 1/21, 1/22, 1/23 Inwestorem jest Gmina Słupsk Reprezentowana przez Wójta Gminy Słupsk ul. Sportowa Podstawa opracowania - umowa z Inwestorem - mapa sytuacyjno wysokościowa działki - plan zagospodarowania działki - założenia technologiczne - warunki ochrony ppoż - podkłady architektoniczne - obowiązujące przepisy i normy

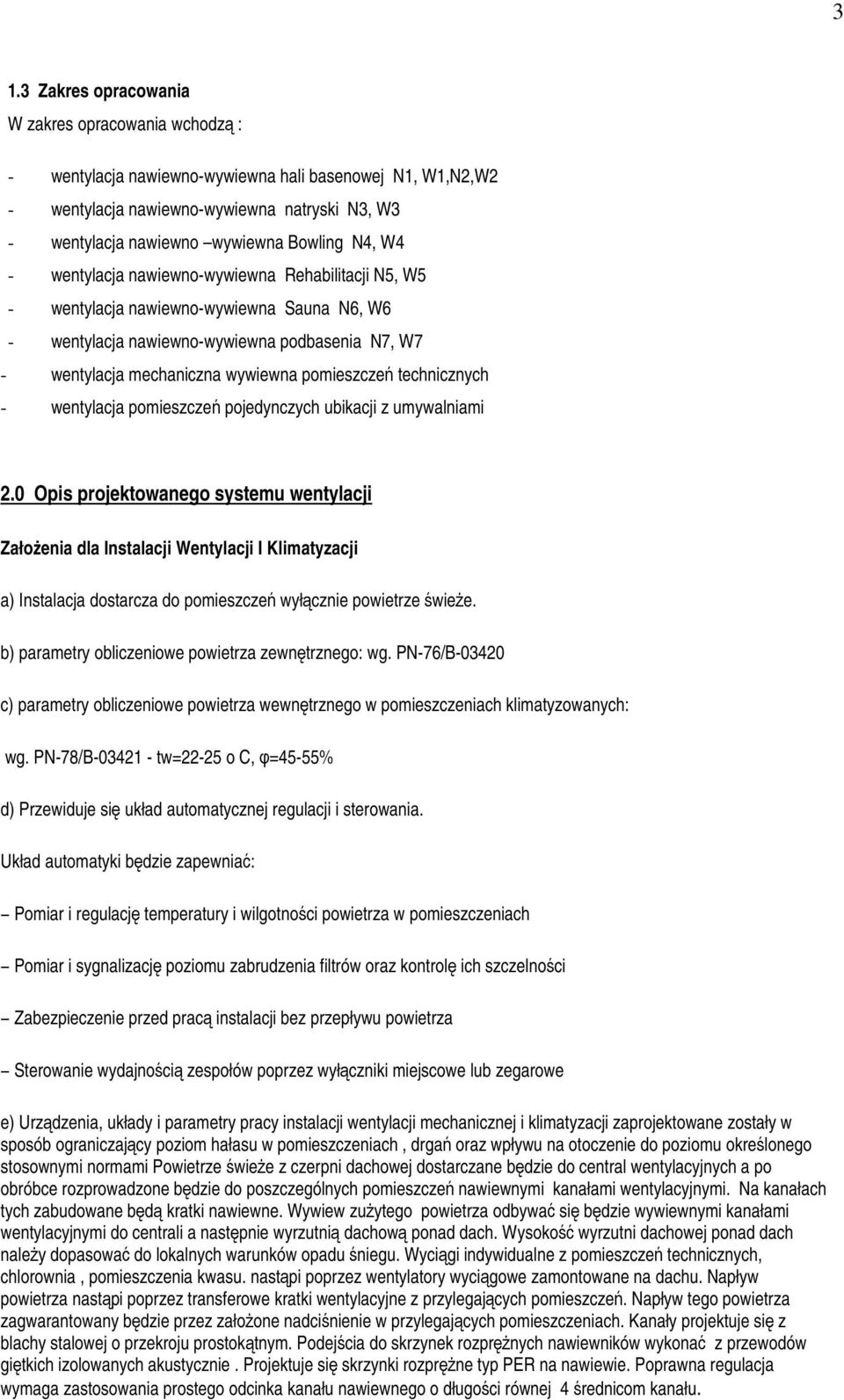

3 3 1.3 Zakres opracowania W zakres opracowania wchodzą : - wentylacja nawiewno-wywiewna hali basenowej N1, W1,N2,W2 - wentylacja nawiewno-wywiewna natryski N3, W3 - wentylacja nawiewno wywiewna Bowling N4, W4 - wentylacja nawiewno-wywiewna Rehabilitacji N5, W5 - wentylacja nawiewno-wywiewna Sauna N6, W6 - wentylacja nawiewno-wywiewna podbasenia N7, W7 - wentylacja mechaniczna wywiewna pomieszczeń technicznych - wentylacja pomieszczeń pojedynczych ubikacji z umywalniami 2.0 Opis projektowanego systemu wentylacji Założenia dla Instalacji Wentylacji I Klimatyzacji a) Instalacja dostarcza do pomieszczeń wyłącznie powietrze świeże. b) parametry obliczeniowe powietrza zewnętrznego: wg. PN-76/B c) parametry obliczeniowe powietrza wewnętrznego w pomieszczeniach klimatyzowanych: wg. PN-78/B tw=22-25 o C, φ=45-55% d) Przewiduje się układ automatycznej regulacji i sterowania. Układ automatyki będzie zapewniać: Pomiar i regulację temperatury i wilgotności powietrza w pomieszczeniach Pomiar i sygnalizację poziomu zabrudzenia filtrów oraz kontrolę ich szczelności Zabezpieczenie przed pracą instalacji bez przepływu powietrza Sterowanie wydajnością zespołów poprzez wyłączniki miejscowe lub zegarowe e) Urządzenia, układy i parametry pracy instalacji wentylacji mechanicznej i klimatyzacji zaprojektowane zostały w sposób ograniczający poziom hałasu w pomieszczeniach, drgań oraz wpływu na otoczenie do poziomu określonego stosownymi normami Powietrze świeże z czerpni dachowej dostarczane będzie do central wentylacyjnych a po obróbce rozprowadzone będzie do poszczególnych pomieszczeń nawiewnymi kanałami wentylacyjnymi. Na kanałach tych zabudowane będą kratki nawiewne. Wywiew zużytego powietrza odbywać się będzie wywiewnymi kanałami wentylacyjnymi do centrali a następnie wyrzutnią dachową ponad dach. Wysokość wyrzutni dachowej ponad dach należy dopasować do lokalnych warunków opadu śniegu. Wyciągi indywidualne z pomieszczeń technicznych, chlorownia, pomieszczenia kwasu. nastąpi poprzez wentylatory wyciągowe zamontowane na dachu. Napływ powietrza nastąpi poprzez transferowe kratki wentylacyjne z przylegających pomieszczeń. Napływ tego powietrza zagwarantowany będzie przez założone nadciśnienie w przylegających pomieszczeniach. Kanały projektuje się z blachy stalowej o przekroju prostokątnym. Podejścia do skrzynek rozprężnych nawiewników wykonać z przewodów giętkich izolowanych akustycznie. Projektuje się skrzynki rozprężne typ PER na nawiewie. Poprawna regulacja wymaga zastosowania prostego odcinka kanału nawiewnego o długości równej 4 średnicom kanału.

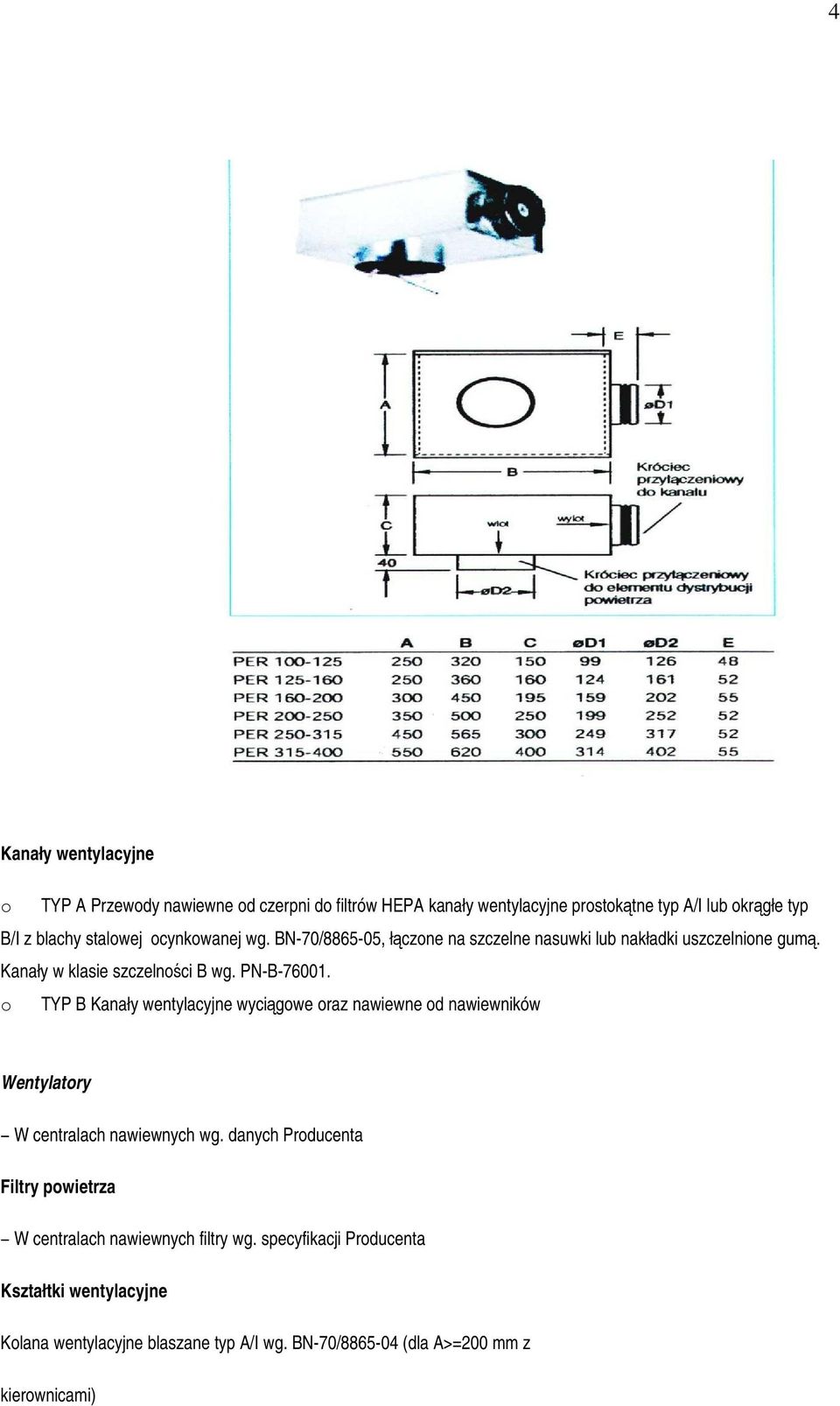

4 4 Kanały wentylacyjne o TYP A Przewody nawiewne od czerpni do filtrów HEPA kanały wentylacyjne prostokątne typ A/I lub okrągłe typ B/I z blachy stalowej ocynkowanej wg. BN-70/ , łączone na szczelne nasuwki lub nakładki uszczelnione gumą. Kanały w klasie szczelności B wg. PN-B o TYP B Kanały wentylacyjne wyciągowe oraz nawiewne od nawiewników Wentylatory W centralach nawiewnych wg. danych Producenta Filtry powietrza W centralach nawiewnych filtry wg. specyfikacji Producenta Kształtki wentylacyjne Kolana wentylacyjne blaszane typ A/I wg. BN-70/ (dla A>=200 mm z kierownicami)

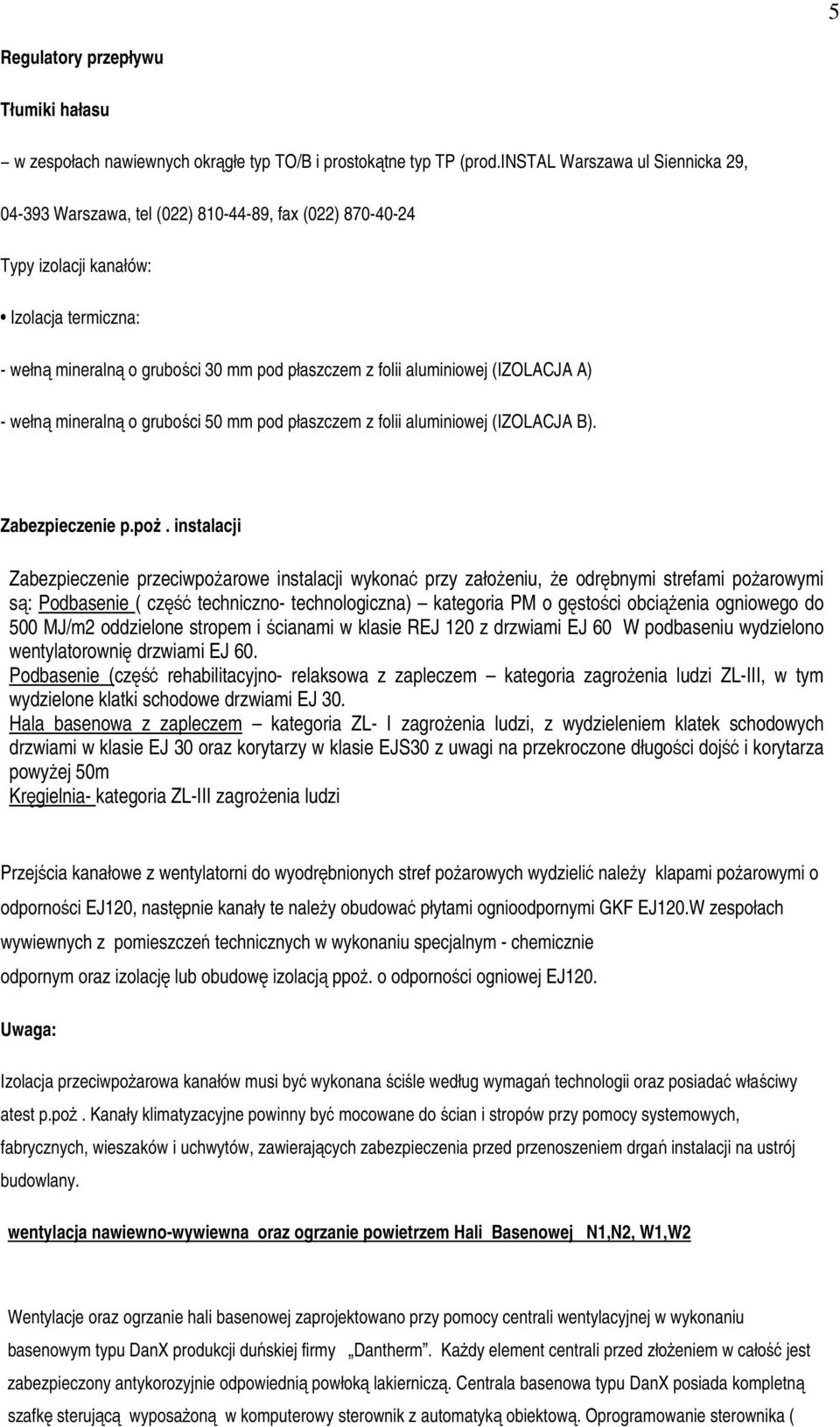

5 5 Regulatory przepływu Tłumiki hałasu w zespołach nawiewnych okrągłe typ TO/B i prostokątne typ TP (prod.instal Warszawa ul Siennicka 29, Warszawa, tel (022) , fax (022) Typy izolacji kanałów: Izolacja termiczna: - wełną mineralną o grubości 30 mm pod płaszczem z folii aluminiowej (IZOLACJA A) - wełną mineralną o grubości 50 mm pod płaszczem z folii aluminiowej (IZOLACJA B). Zabezpieczenie p.poż. instalacji Zabezpieczenie przeciwpożarowe instalacji wykonać przy założeniu, że odrębnymi strefami pożarowymi są: Podbasenie ( część techniczno- technologiczna) kategoria PM o gęstości obciążenia ogniowego do 500 MJ/m2 oddzielone stropem i ścianami w klasie REJ 120 z drzwiami EJ 60 W podbaseniu wydzielono wentylatorownię drzwiami EJ 60. Podbasenie (część rehabilitacyjno- relaksowa z zapleczem kategoria zagrożenia ludzi ZL-III, w tym wydzielone klatki schodowe drzwiami EJ 30. Hala basenowa z zapleczem kategoria ZL- I zagrożenia ludzi, z wydzieleniem klatek schodowych drzwiami w klasie EJ 30 oraz korytarzy w klasie EJS30 z uwagi na przekroczone długości dojść i korytarza powyżej 50m Kręgielnia- kategoria ZL-III zagrożenia ludzi Przejścia kanałowe z wentylatorni do wyodrębnionych stref pożarowych wydzielić należy klapami pożarowymi o odporności EJ120, następnie kanały te należy obudować płytami ognioodpornymi GKF EJ120.W zespołach wywiewnych z pomieszczeń technicznych w wykonaniu specjalnym - chemicznie odpornym oraz izolację lub obudowę izolacją ppoż. o odporności ogniowej EJ120. Uwaga: Izolacja przeciwpożarowa kanałów musi być wykonana ściśle według wymagań technologii oraz posiadać właściwy atest p.poż. Kanały klimatyzacyjne powinny być mocowane do ścian i stropów przy pomocy systemowych, fabrycznych, wieszaków i uchwytów, zawierających zabezpieczenia przed przenoszeniem drgań instalacji na ustrój budowlany. wentylacja nawiewno-wywiewna oraz ogrzanie powietrzem Hali Basenowej N1,N2, W1,W2 Wentylacje oraz ogrzanie hali basenowej zaprojektowano przy pomocy centrali wentylacyjnej w wykonaniu basenowym typu DanX produkcji duńskiej firmy Dantherm. Każdy element centrali przed złożeniem w całość jest zabezpieczony antykorozyjnie odpowiednią powłoką lakierniczą. Centrala basenowa typu DanX posiada kompletną szafkę sterującą wyposażoną w komputerowy sterownik z automatyką obiektową. Oprogramowanie sterownika (

6 6 Honeywell ) typowe dla zastosowań basenowych: tygodniowe i dobowe programowanie działania normalnego i dyżurnego, sterowanie modulacyjne przepustnicami komory mieszania dla utrzymania granicznej wilgotności względnej dla hali basenowej 60% ( wilgotność bezwzględna w hali basenowej max 15g/kg). Odpowiednio dobrany program sterownika w połączeniu z trójstopniowym odzyskiem ciepła, oparty na sprawdzonych podzespołach centrali basenowej, pozwala uzyskać całkowitą sprawność urządzenia do 97 %. Przy doborze centrali klimatyzacyjnej przyjęto następujące parametry pracy: - ilość powietrza nawiewnego m3/h - ilość powietrza wywiewnego m3/h - minimum świeżego powietrza 5200 m3/h parametry pracy centrali okres zimowy: - tz= C/100% - tw= 32 0 C/52% parametry pracy centrali okres letni: - tz= 28 0 C/52% - tw= 32 0 C/52% Dla takich parametrów dobrano centrale klimatyzacyjną typ DanX 9/18 G szt. 2 Konfiguracja centrali DanX 9/18 G : o układ epoksydowanych wymienników glikolowych z zaworem trójdrogowym, pompą cyrkulacyjną, przeponowym naczyniem wzbiorczym oraz kompletną automatyką o wentylatory o płynnej regulacji wydajności / przetwornice częstotliwości / z sygnalizacją wielkości przepływu o filtr nawiewu klasy EU 5 z sygnalizacją zabrudzenia, o filtr wyciągu klasy EU 4 z sygnalizacją zabrudzenia, o sekcja recyrkulacji z przepustnicami wielopłaszczyznowymi i siłownikami, o nagrzewnica wodna 3RR z zaworem, siłownikiem i zabezpieczeniem przeciwzamrożeniowym, o tablica sterownicza z komputerowym sterownikiem XL i oprogramowaniem, kompletna automatyka centrali, o wykonanie wewnętrzne, basenowe ( wnętrze centrali pokryte powłoką antykorozyjną ) o strona obsługowa wg wymagań, o centrala wyposażona w ramę nośną. Centrale typu Dan X posiadają aktualną Aprobatę Techniczną wydaną przez COBRTI INSTAL Warszawa.Zaprojektowana centrala klimatyzacyjna zawiera kompletną, testowaną fabrycznie automatykę wraz z autorskim oprogramowaniem opartym na wieloletnich doświadczeniach producenta zapewniającym optymalną pod kątem energooszczędności pracę urządzeń. Wywiew z hali basenowej kanałem wywiewnym umieszczonym w najwyższej części hali. Dokładne ustawienie wydatków nastąpi na kratkach nawiewnych i wywiewnych.

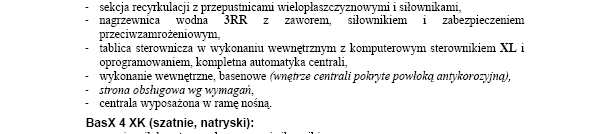

7 7 - wentylacja nawiewno-wywiewna szatni z natryskami z odzyskiem ciepła N3, W3 Zaprojektowano centralę typu BasX produkcji duńskiej firmy Dantherm. Każdy element centrali przed złożeniem w całość jest zabezpieczony antykorozyjnie odpowiednią powłoką lakierniczą, z wysokosprawnym układem odzysku ciepła gwarantując możliwie najwyższą do uzyskania efektywność i energooszczędność. W centralach BasX odzysk ciepła może być realizowana za pomocą płytowo krzyżowego wymiennika ciepła z by-passem i siłownikiem. Wyposażenie wymiennika w przepustnicę by=passu zapewnia chłodzenie za pomocą świeżego powietrza gdy jego temperatura jest niższa od temperatury panującej w pomieszczeniu oraz wykorzystana jest podczas odtajania wymiennika. Przy doborze centrali klimatyzacyjnej przyjęto następujące parametry pracy: - ilość powietrza nawiewnego 5800 m3/h - ilość powietrza wywiewnego 4935 m3/h - minimum świeżego powietrza 5500 m3/h parametry pracy centrali okres zimowy: - tz= C/100% - tw= 25 0 C/52% parametry pracy centrali okres letni: - tz= 28 0 C/52% - tw= 25 0 C/52% Dla takich parametrów dobrano centrale klimatyzacyjną typ BasX 4XK szt. 1 Konfiguracja centrali BasX 4 XK ( szatnie natryski ) o wymiennik krzyżowy z by passem i siłownikiem, o wentylator płynnej regulacji wydajności / przetwornice częstotliwości / z sygnalizacją wielkości przepływu o filtr nawiewu klasy EU 5 z sygnalizacją zabrudzenia o filtr wyciągu klasy EU 4 z sygnalizacją zabrudzenia, o nagrzewnica wodna 2RR z zaworem, siłownikiem i zabezpieczeniem przeciwzmrożeniowym, o tablica sterownicza z komputerowym sterownikiem XL i oprogramowaniem, kompletna automatyka centrali, o wykonanie wewnętrzne, o strona obsługowa wg wymagań, o centrala wyposażona w ramę nośną. Konstrukcja nośna centrali została wykonana z profili aluminiowych izolowanych materiałem kompozytowym z domieszką włókna szklanego, połączonych ze sobą za pomocą narożników wykonanych z materiałów kompozytowych, które skutecznie redukują powstawanie mostków cieplnych, a także gwarantują łatwość montażu. Osłony wykonane z są z blachy ocynkowanej gr 0,5 mm izolowanej pianką poliuretanową o grubości 25 mm - Wentylacja mechaniczna Bowling z zapleczem N3, W3 Zaprojektowano centralny system wentylacji nawiewno-wywiewnej z wykorzystaniem centrali typu DanX 3/6 XWP produkcji duńskiej firmy Dantherm.

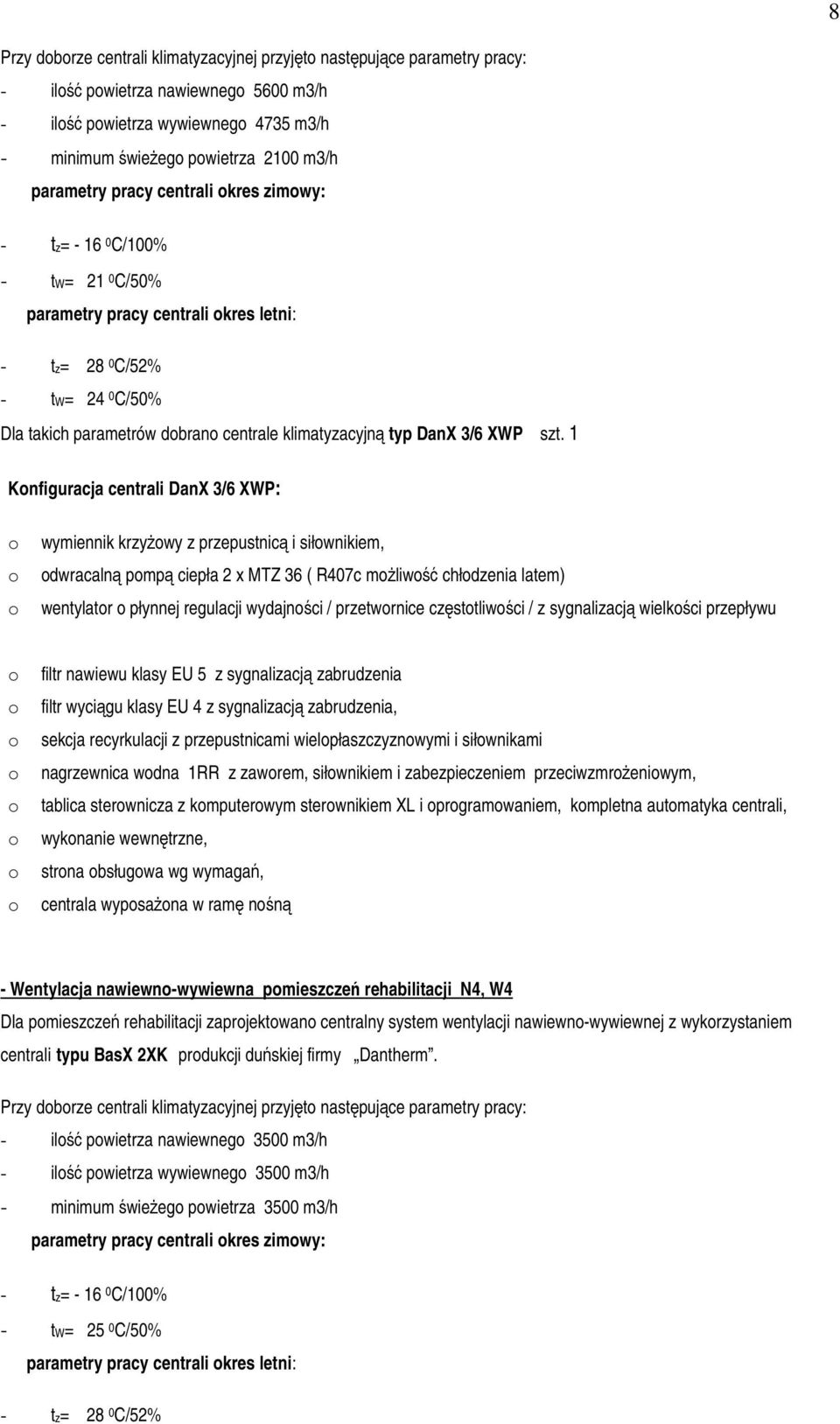

8 8 Przy doborze centrali klimatyzacyjnej przyjęto następujące parametry pracy: - ilość powietrza nawiewnego 5600 m3/h - ilość powietrza wywiewnego 4735 m3/h - minimum świeżego powietrza 2100 m3/h parametry pracy centrali okres zimowy: - tz= C/100% - tw= 21 0 C/50% parametry pracy centrali okres letni: - tz= 28 0 C/52% - tw= 24 0 C/50% Dla takich parametrów dobrano centrale klimatyzacyjną typ DanX 3/6 XWP szt. 1 Konfiguracja centrali DanX 3/6 XWP: o wymiennik krzyżowy z przepustnicą i siłownikiem, o odwracalną pompą ciepła 2 x MTZ 36 ( R407c możliwość chłodzenia latem) o wentylator o płynnej regulacji wydajności / przetwornice częstotliwości / z sygnalizacją wielkości przepływu o filtr nawiewu klasy EU 5 z sygnalizacją zabrudzenia o filtr wyciągu klasy EU 4 z sygnalizacją zabrudzenia, o sekcja recyrkulacji z przepustnicami wielopłaszczyznowymi i siłownikami o nagrzewnica wodna 1RR z zaworem, siłownikiem i zabezpieczeniem przeciwzmrożeniowym, o tablica sterownicza z komputerowym sterownikiem XL i oprogramowaniem, kompletna automatyka centrali, o wykonanie wewnętrzne, o strona obsługowa wg wymagań, o centrala wyposażona w ramę nośną - Wentylacja nawiewno-wywiewna pomieszczeń rehabilitacji N4, W4 Dla pomieszczeń rehabilitacji zaprojektowano centralny system wentylacji nawiewno-wywiewnej z wykorzystaniem centrali typu BasX 2XK produkcji duńskiej firmy Dantherm. Przy doborze centrali klimatyzacyjnej przyjęto następujące parametry pracy: - ilość powietrza nawiewnego 3500 m3/h - ilość powietrza wywiewnego 3500 m3/h - minimum świeżego powietrza 3500 m3/h parametry pracy centrali okres zimowy: - tz= C/100% - tw= 25 0 C/50% parametry pracy centrali okres letni: - tz= 28 0 C/52%

9 9 - tw= 25 0 C/50% Dla takich parametrów dobrano centrale klimatyzacyjną typ BasX 2 XKszt. 1 Konfiguracja centrali BasX 2 XK ( pomieszczenia rehabilitacji ) o wymiennik krzyżowy z by- passem i siłownikiem, o wentylator o płynnej regulacji wydajności / przetwornice częstotliwości / z sygnalizacją wielkości przepływu o filtr nawiewu klasy EU 5 z sygnalizacją zabrudzenia o filtr wyciągu klasy EU 4 z sygnalizacją zabrudzenia, o nagrzewnica wodna 2RR z zaworem, siłownikiem i zabezpieczeniem przeciwzmrożeniowym, o tablica sterownicza z komputerowym sterownikiem XL i oprogramowaniem, kompletna automatyka centrali, o wykonanie wewnętrzne, o strona obsługowa wg wymagań, o centrala wyposażona w ramę nośną - Wentylacja nawiewno-wywiewna pomieszczeń sauna N5, W5 Dla pomieszczeń sauny zaprojektowano centralny system wentylacji nawiewno-wywiewnej z wykorzystaniem centrali typu Elite 800 produkcji duńskiej firmy Dantherm. Przy doborze centrali klimatyzacyjnej przyjęto następujące parametry pracy: - ilość powietrza nawiewnego 500 m3/h - ilość powietrza wywiewnego 500 m3/h - minimum świeżego powietrza 500 m3/h parametry pracy centrali okres zimowy: - tz= C/100% - tw= 50 0 C/50% parametry pracy centrali okres letni: - tz= 28 0 C/52% - tw= 50 0 C/40% Dla takich parametrów dobrano centrale klimatyzacyjną typ Elite 800 szt. 1 Konfiguracja centrali Elite 800: wymiennik krzyżowy, wentylatory z możliwością nastawy wydajności, filtr nawiewu klasy EU 5 z sygnalizacją zabrudzenia filtr wyciągu klasy EU 4 z sygnalizacją zabrudzenia, nagrzewnica wodna 2RR z zaworem, siłownikiem i zabezpieczeniem przeciwzamrożeniowym pomieszczeni owy termostat regulacyjny pulpit sterowniczy z kompletną automatyką

10 10 Przy zastosowaniu urządzenia Elite dostarczamy świeże powietrze do pomieszczeń, przy minimalnych kosztach eksploatacyjnych. Centrala wyposażona w wymiennik krzyżowy, pozwala na ponad 68%-owy odzysk ciepła. Seria Elite 800 to kompletne urządzenie wentylacyjne z krzyżowym wymiennikiem ciepła, wentylatorami i fitrami nawiewu i wyciągu, 3-stopniową nagrzewnicą elektryczną oraz kompletnym układem automatyki. Obudowa wykonana jest z blachy nierdzewnej z 50 mm warstwą wełny mineralnej. Posiada drzwi inspekcyjne - Wentylacja pomieszczeń WC Dla pomieszczeń WC I WC dla niepełnosprawnych do wywiewu przyjęto wentylatory wyciągowe ścienne z pełną automatyką typu WW100 załączane samoczynnie po włączeniu światła w pomieszczeniu i wyłączeniu automatycznie po okresie 3 minut po zgaszeniu światła Kratka wywiewna ø160 szt. 40 Wentylator typ WW100 z regulatorem szt. 40 Wytyczne branżowe Branża budowlano-konstrukcyjna o należy wykonać otwory w ścianach dla przeprowadzenia kanałów wentylacyjnych branża elektryczna i automatyki o należy zapewnić zasilanie elektryczne urządzeń, należy wykonać instalację sterowania wentylatorów wyciągowych 3.0 Obliczenia hala basenowa ciepłe powietrze 100% temperatura hali basenowej 32 0 C nawiew na okna nawiewne szyny szczelinowe przewody prowadzone w podbaseniu NAWIEWNE SZYNY SZCZELINOWE Opis Okno o wym.517/480 cm Szczelinowa szyna nawiewna typu SN 308 l=2000 mm z trzema szczelinami po 8mm każda. Szczelina wykonana ze stali nierdzewnej Ilość 1 SN 308 l= 1400 mm 2 Okno o wym.587/1080 cm Szczelinowa szyna nawiewna typu SN 308 l=2000 mm z trzema szczelinami po 8mm każda. Szczelina wykonana ze stali nierdzewnej 4 SN 308 l= 1400 mm 2

11 11 Okno o wym.517/480 cm Szczelinowa szyna nawiewna typu SN 308 l= 2000 mm z trzema szczelinami po 8mm każda. Szczelina wykonana ze stali nierdzewnej 1 SN 308 l= 1400 mm 2 Okno o wym.330/488 cm Szczelinowa szyna nawiewna typu SN 208 l= 2000mm z trzema szczelinami po 8mm każda. Szczelina wykonana ze stali nierdzewnej 1 SN 208 l= 1440 mm w środowisku wilgotnym należy zwrócić uwagę na prawidłowe uszczelnienia posadzki zgodnie z normami - dla basenów publicznych maksymalna szerokość szczelin, w szynach montowanych w podłodze, wynosi 8 mm - zalecana prędkość przepływu powietrza w elementach zasilających szczeliny nawiewną 3-4,5 m/s - przepust stropowy o 20 mm większy od kanału elastycznego kanał powietrzny zasilający szynę nawiewną należy wyposażyć w przepustnicę regulacyjną W zakresie prędkości wylotowej powietrza 2-10m/s ciśnienie statyczne w szczelinie nawiewnej szyny szczelinowej w przybliżeniu wzrasta liniowo w funkcji zmian prędkości wylotowej powietrza ze szczeliny. Natomiast ciśnienie statyczne w skrzynce rozprężnej dla prędkości wylotowej powietrza ze szczeliny powyżej 5m/s zaczyna ulegać zmianom nieliniowym spowodowane wzrostem oporu przepływu. optymalna prędkość wylotowa powietrza dla nawiewnej szyny szczelinowej wynosi 4-5 m/s

12 12 Strumień powietrza potrzebny do osuszania okna Wysokość okna [m ] Strumień powietrza na 1m długości okna [ m3/h/m] Rodzaj atrakcji [ g/h ] dzika rzeka na 1 m długości 300 gejzer powietrzny denny 5000 hgejzer w2odny denny 3000 grzybek 3000 kurtyna wodna 5000 leżanka do masażu 5000 maszyna pływacka 3000 zjeżdzalnia na 1m długości 500 wanna do hydromasażu na 1m2 powierzchni 800 natrysk 400

13 13

14 14 Czerpnia dachowa do UGW/S i UGW/MS (CZD/s CZD/MS) Czerpnie dachowe służą do czerpania powietrza świeżego i jednoczesnego zabezpieczania obiektu przed opadami atmosferycznymi. Przystosowane są do połączenia z podstawami dachowymi PD/MS i PD/S. Uwagi końcowe Urządzenia należy montować zgodnie z instrukcją montażu Uwagi końcowe 1. całość instalacji wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych Dopuszcza się alternatywnie wybór materiałów spełniających te same parametry i porównywalnie jakościowo. 2. Projekt wykonano zgodnie z Dz.U.Nr 140 z dnia i Dz.U. Nr 75z dnia Przed przystąpieniem do robót skontaktować się z producentami zastosowanych w projekcie urządzeń w celu uzyskania pełnych warunków gwarancji. Opracował: inż. Zbigniew Roguziak
