1 KCX KOMPAKTOWA CENTRALA REKUPERACYJNA urządzenie do wentylacji z odzyskiem ciepła Rekuperator krzyżowy o sprawności odzysku ciepła do 92% Wbudowany bypass Prawidłowa wymiana powietrza Redukcja kosztów eksploatacyjnych budynku Niska emisja hałasu Estetyczny wygląd i prosty montaż Wbudowana automatyka

bypass Prawidłowa wymiana powietrza Redukcja kosztów eksploatacyjnych

2 KCX charakterystyka NAWIEWNIK POMIESZCZENIOWY WYRZUT POWIETRZA CZERPNIA POWIETRZA ZEWNĘTRZNEGO KRATKA WYCIĄGOWA KOMPAKTOWA CENTRALA REKUPERACYJNA KCX PRZEZNACZENIE KCX Centrala KCX jest kompaktowym urządzeniem przeznaczonym do wen-tylacji z odzyskiem ciepła pomieszczeń typu: domy jednorodzinne, biura, sklepy, restauracje, pralnie, budynki mieszkalne i inne. Najefektywniej wykorzystujemy właściwości centrali KCX w pomieszczeniach, w których występuje duża emisja energii cieplnej, a jednocześnie wymagana jest dobra wentylacja pomieszczenia. Dzięki wysokiej jakości technologii wykonania i zastosowanym wysokiej klasy urządzeniom wewnętrznym, centrala KCX gwarantuje obniżenie kosztów eksploatacyjnych w całym budynku. Przykładowe schematy zastosowań kompaktowej centrali rekuperacyjnej KCX PRZYKŁADOWE SCHEMTY ZASTOSOWAŃ UKŁAD PODSTAWOWY CZERPNIA B1 WYCIĄG B3 Y2 Y1 Y4 B2 WYRZUTNIA NAWIEW UKŁAD Z JEDNĄ NAGRZEWNICĄ WTÓRNĄ I CHŁODNICĄ WODNĄ CZERPNIA B1 WYCIĄG B3 Y2 Y1 Y4 Y3 B2 B4 WYRZUTNIA NAWIEW 2 KOMPAKTOWA CENTRALA REKUPERACYJNA KCX

Najefektywniej wykorzystujemy właściwości centrali KCX w pomieszczeniach, w których występuje duża emisja energii cieplnej, a jednocześnie wymagana jest dobra wentylacja pomieszczenia.

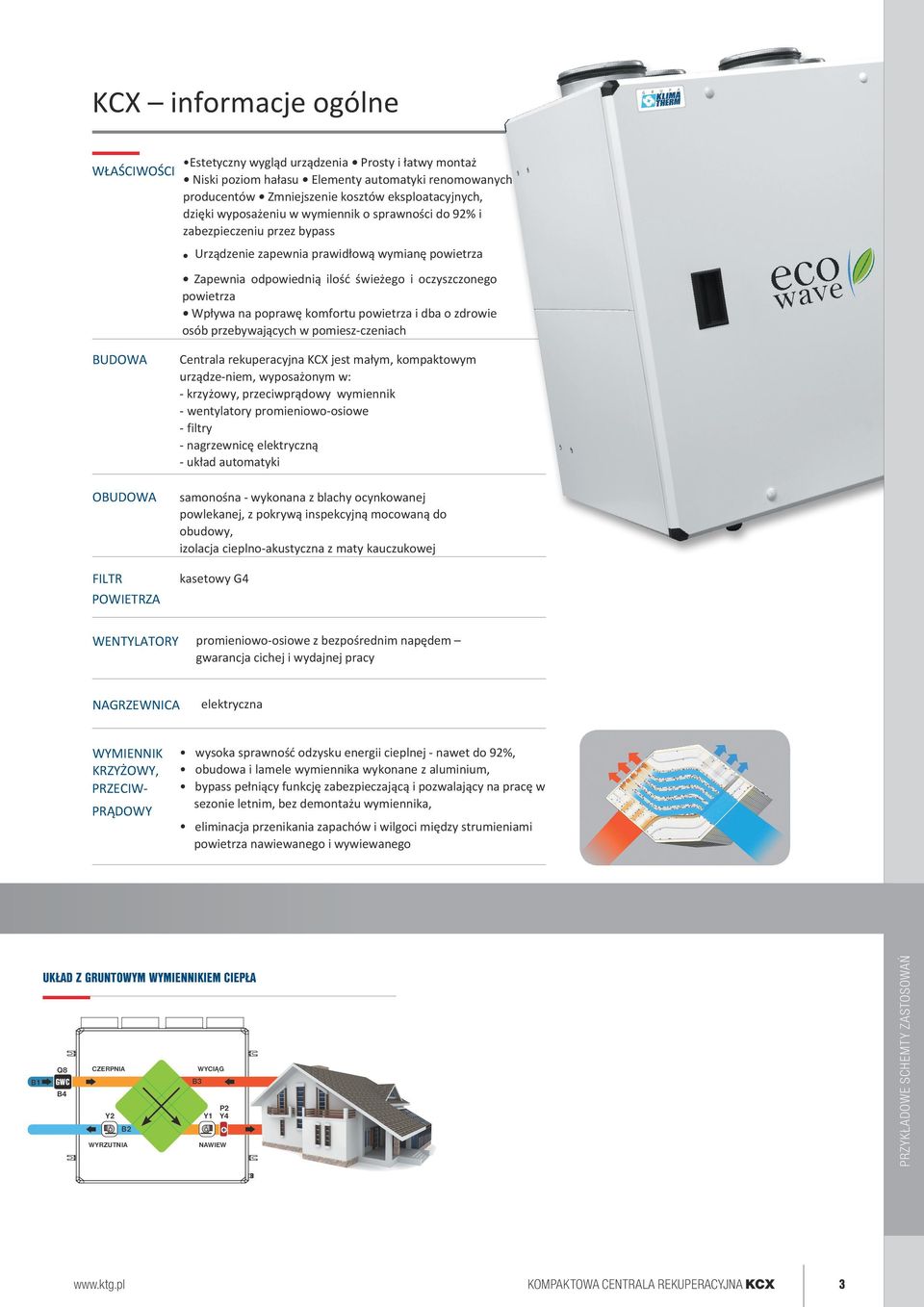

3 KCX informacje ogólne WŁAŚCIWOŚCI Estetyczny wygląd urządzenia Prosty i łatwy montaż Niski poziom hałasu Elementy automatyki renomowanych producentów Zmniejszenie kosztów eksploatacyjnych, dzięki wyposażeniu w wymiennik o sprawności do 92% i zabezpieczeniu przez bypass Urządzenie zapewnia prawidłową wymianę powietrza Zapewnia odpowiednią ilość świeżego i oczyszczonego powietrza Wpływa na poprawę komfortu powietrza i dba o zdrowie osób przebywających w pomiesz-czeniach BUDOWA OBUDOWA FILTR POWIETRZA Centrala rekuperacyjna KCX jest małym, kompaktowym urządze-niem, wyposażonym w: - krzyżowy, przeciwprądowy wymiennik - wentylatory promieniowo-osiowe - filtry - nagrzewnicę elektryczną - układ automatyki samonośna - wykonana z blachy ocynkowanej powlekanej, z pokrywą inspekcyjną mocowaną do obudowy, izolacja cieplno-akustyczna z maty kauczukowej kasetowy G4 WENTYLATORY promieniowo-osiowe z bezpośrednim napędem gwarancja cichej i wydajnej pracy NAGRZEWNICA elektryczna WYMIENNIK KRZYŻOWY, PRZECIW- PRĄDOWY wysoka sprawność odzysku energii cieplnej - nawet do 92%, obudowa i lamele wymiennika wykonane z aluminium, bypass pełniący funkcję zabezpieczającą i pozwalający na pracę w sezonie letnim, bez demontażu wymiennika, eliminacja przenikania zapachów i wilgoci między strumieniami powietrza nawiewanego i wywiewanego B1 UKŁAD Z GRUNTOWYM WYMIENNIKIEM CIEPŁA Q8 GWC B4 CZERPNIA Y2 B2 WYRZUTNIA WYCIĄG B3 Y1 P2 Y4 NAWIEW PRZYKŁADOWE SCHEMTY ZASTOSOWAŃ KOMPAKTOWA CENTRALA REKUPERACYJNA KCX 3

poprawę komfortu powietrza i dba o zdrowie osób przebywających w pomiesz-czeniach BUDOWA OBUDOWA FILTR POWIETRZA Centrala rekuperacyjna KCX jest małym, kompaktowym urządze-niem, wyposażonym w: -

4 KCX Wymiary 1 - Powietrze zewnętrzne 2 - Powietrze wyciągane 3 - Powietrze nawiewne 4 - Powietrze usuwane C H H1 H2 B KCX WYMIARY PARAMETRY KCX300 KCX500 KCX800 Wymiary urządzenia H H H2 [mm] B C Waga [kg] Średnice przyłączy [mm] 4 x Ø x Ø x Ø KOMPAKTOWA CENTRALA REKUPERACYJNA KCX

urządzenia H 683 769 870 H1 732 822 919 H2 [mm] 759 849 946 B 591 712 874 C 422 522 622 Waga

5 1:1 Pozycje pracy centrali KCX KCX W POZYCJI STOJĄCEJ KCX W POZYCJI WISZĄCEJ SPOSÓB OZNACZENIA CENTRALI Przy zamawianiu należy podać odpowiednią wielkość centrali: KCX 300 KCX 500 KCX 800 POZYCJE PRACY CENTRALI KCX KOMPAKTOWA CENTRALA REKUPERACYJNA KCX 5

należy podać odpowiednią wielkość centrali: KCX 300 KCX 500 KCX

6 KCX Podstawowe dane techniczne MODEL KCX300 KCX500 KCX800 Przepływ nominalny 300 m 3 /h 500 m 3 /h 800 m 3 /h Wymiennik ciepła Wymiennik płytowy Sprawność wymiennika 92% 91% 91% Emisja dźwięku* Moc wejściowa 58 W 155 W 165 W Napięcie 230 V; 50Hz Prąd pobierany 0,26 A 0,40 A 0,68 A Temperatura powietrza C C C Do pomieszczenia przy wydajności Do kanału przy wydajności 50 % 24 db 28 db 26 db 100% 27 db 31 db 29 db 50 % 45 db 54 db 50 db 100% 51 db 60 db 57 db * Automatyka Filtr powietrza zewnętrznego i wyciąganego Uwaga: w celu maksymalnego wytłumienia instalacji powietrznej zaleca się odseparowanie urządzenia od sieci powietrznej przez zastosowanie króćców elastycznych oraz kanałowych tłumików szumu i skrzynek rozprężnych przy nawiewnikach. Sterownik cyfrowy G4 G4 G4 Nagrzewnica elektryczna powietrza nawiewanego 1000 W 2000 W 3000 W Zasada działania centrali KCX Centrala kompaktowa KCX zawiera dwa wentylatory osiowe, z których jeden usuwa zanieczyszczone, ciepłe powietrze z pomieszczenia, a drugi transportuje powietrze zewnętrzne. Oba strumienie po oczyszczeniu przez filtry przepływają przez wymiennik krzyżowy, gdzie następuje proces wymiany energii cieplnej między strumieniami. Dodatkowo powietrze świeże po przejściu przez wymiennik krzyżowy zostaje podgrzane przez nagrzewnicę elektryczną do wymaganej temperatury nawiewu. ZEW. WEW. WEW. ZEW. Charakterystyki przepływowe Spręż dyspozycyjny [Pa] KCX PODSTAWOWE DANE TECHNICZNE Wydatek [m 3 /h] 6 KOMPAKTOWA CENTRALA REKUPERACYJNA KCX

db 28 db 26 db 100% 27 db 31 db 29 db 50 % 45 db 54 db 50 db 100% 51 db 60 db 57 db * Automatyka Filtr powietrza zewnętrznego i wyciąganego Uwaga: w celu maksymalnego wytłumienia instalacji

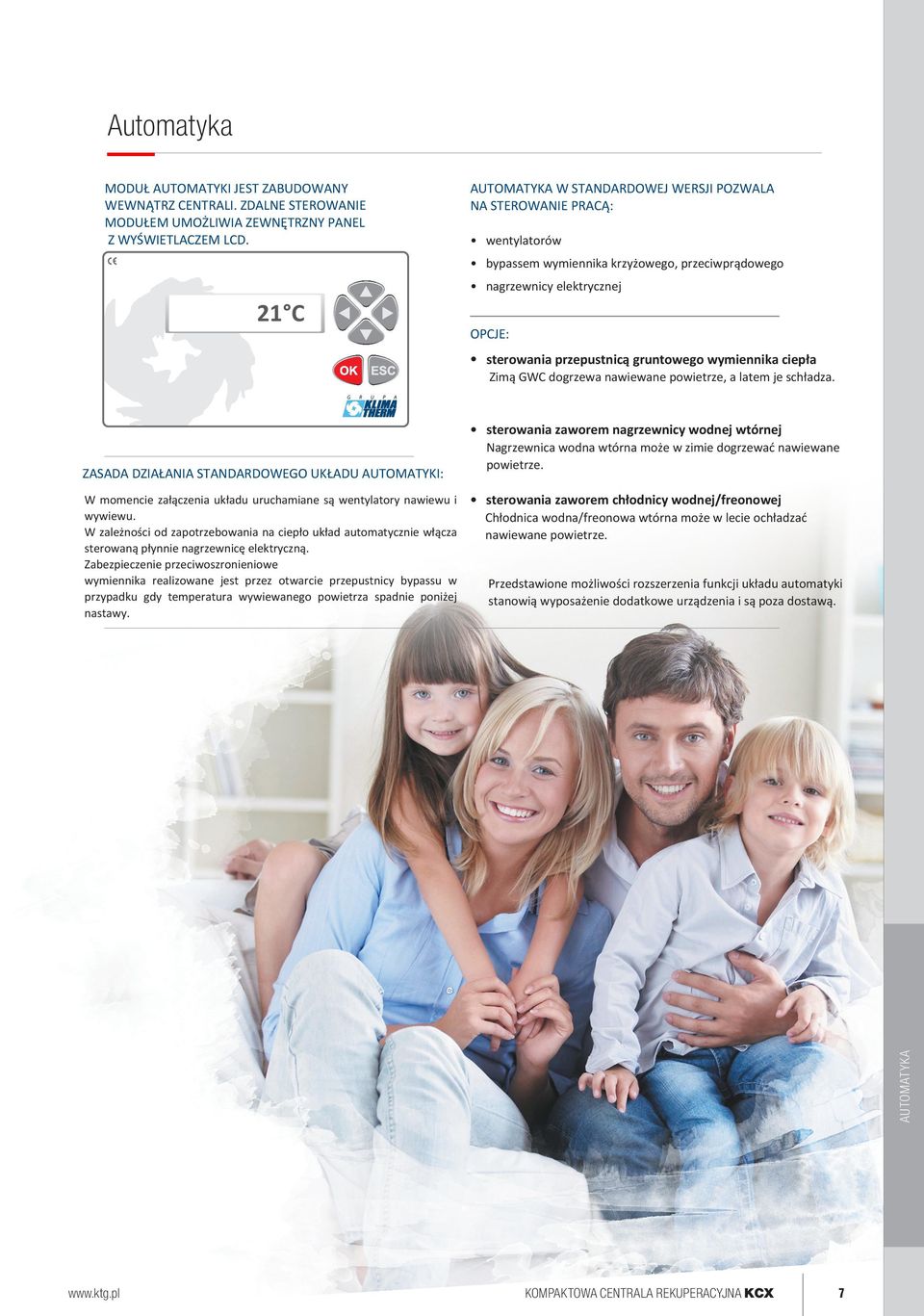

7 Automatyka MODUŁ AUTOMATYKI JEST ZABUDOWANY WEWNĄTRZ CENTRALI. ZDALNE STEROWANIE MODUŁEM UMOŻLIWIA ZEWNĘTRZNY PANEL Z WYŚWIETLACZEM LCD. AUTOMATYKA W STANDARDOWEJ WERSJI POZWALA NA STEROWANIE PRACĄ: wentylatorów bypassem wymiennika krzyżowego, przeciwprądowego nagrzewnicy elektrycznej 21 C OPCJE: sterowania przepustnicą gruntowego wymiennika ciepła Zimą GWC dogrzewa nawiewane powietrze, a latem je schładza. ZASADA DZIAŁANIA STANDARDOWEGO UKŁADU AUTOMATYKI: sterowania zaworem chłodnicy wodnej/freonowej Chłodnica wodna/freonowa wtórna może w lecie ochładzać nawiewane powietrze. Przedstawione możliwości rozszerzenia funkcji układu automatyki stanowią wyposażenie dodatkowe urządzenia i są poza dostawą. AUTOMATYKA W momencie załączenia układu uruchamiane są wentylatory nawiewu i wywiewu. W zależności od zapotrzebowania na ciepło układ automatycznie włącza sterowaną płynnie nagrzewnicę elektryczną. Zabezpieczenie przeciwoszronieniowe wymiennika realizowane jest przez otwarcie przepustnicy bypassu w przypadku gdy temperatura wywiewanego powietrza spadnie poniżej nastawy. sterowania zaworem nagrzewnicy wodnej wtórnej Nagrzewnica wodna wtórna może w zimie dogrzewać nawiewane powietrze. KOMPAKTOWA CENTRALA REKUPERACYJNA KCX 7

wymiennika ciepła Zimą GWC dogrzewa nawiewane powietrze, a latem je schładza.

8 SYSTEMY KLIMAT YZACJI WENT YL ACJA SYSTEMY WODY LODOWEJ OSUSZACZE w w w. k t g. p l Urządzenia KLIMOR spełniają wymagania Dyrektywy ROHS 2002/95/WE i związanego z tą dyrektywą Rozporządzenia Ministra Gospodarki i Pracy określonego w Dz. U. nr 229 poz z dnia 6 października 2004 r. Dostawca zastrzega sobie prawo do wprowadzenia zmian bez potrzeby informowania o tym.

dyrektywą Rozporządzenia Ministra Gospodarki i Pracy określonego w Dz. U. nr 229 poz.
