1 PROJEKT BUDOWLANY REMONT POKRYCIA DACHOWEGO I KONSTRUKCJI WIĘŹBY DACHOWEJ Z DOCIEPLENIEM STROPU WEWNĘTRZNEGO OBIEKT: BUDYNEK USŁUGOWY ADRES: Słupsk, ul. Armii Krajowej 1 DZIAŁKA: nr 184/2 INWESTOR: POWIAT SŁUPSKI Słupsk, ul. Szarych Szeregów 14 Zgodnie z wymogiem art. 20 ust. 4 ustawy z dnia 7 lipca 1994r. - Prawo budowlane oświadczam, że projekt budowlany został opracowany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Autor opracowania: mgr inż. Grzegorz Lachowicz nr UPR. POM/0087/PWOK/04 październik 2011r.

2 Zawartość opracowania I. Strona tytułowa II. III. IV. Spis treści Uprawnienia projektanta Decyzja o nadaniu uprawnień budowlanych mgr inż. Grzegorz Lachowicz Zaświadczenie o wpisie na listę członków Pomorskiej Okręgowej Izby Inżynierów Budownictwa - mgr inż. Grzegorz Lachowicz Opis techniczny V. Część fotograficzna VI. Część graficzna: 01 - Mapa sytuacyjno-wysokościowa 1: Rzut połaci dachowych 1: Rzut poddasza 1: Rzut 2 piętra 1: Przekroje A-A i B-B 1:100 październik 2011r. Strona 2

3 IV. Opis techniczny 1.0. Podstawa opracowania: 1.1. Zlecenie Inwestora Uzgodnienia programowe, materiałowe i technologiczne z inwestorem Wypis i wyrys z planu miejscowego Śródmieście 1.4. Obowiązujące przepisy i normy Opis stanu istniejącego 2.1. Dach główny Dach dwuspadowy (40 0 ) pokryty ceramiczną dachówką zakładkową z dwiema lukarniami. Spadek połaci dachowej obejmuje dwie kondygnacje, strych nieużytkowy i drugie piętro. Na poziomie strychu dach pokryty jest samą dachówką zaś na poziome drugiego piętra dachówką z dociepleniem słomą obudowane płytami paździerzowymi. Lukarnie dwu i jednospadowe o nachyleniu do 20 0 pokryte papą na pełnym deskowaniu. Istniejące materiały użyte do pokrycia dachu to ceramiczna dachówka zakładkowa typu marsylka koloru naturalna czerwień (ceglasty) oraz papa zgrzewalna z szarą posypką. Dachówka pochodzi z okresu lat 70-tych lub 80-tych. Obróbki blacharskie i orynnowanie ocynkowane częściowo malowane w kolorze brązowym, dotyczy to głównie rur spustowych. Instalacja odgromowa, wykonane piony z uziomami bez zwodów poziomych. Konstrukcja dachu drewniana z elementami zbutwiałymi i spleśniałymi w miejscach przy kominach, ścianach szczytowych, wywiewkach z powodu wielu miejscowych przecieków z dachu Dachy dobudowanych niższych części budynku Dachy płaskie (spadek od 3% do 10%) kryte papą zgrzewalną na deskowaniu. Opierzenia i orynnowanie ocynkowane. Izolacja termiczna wykonana ze słomy lub trzciny na zaprawie wapiennej pod deskowaniem Strop nad strychem w głównej części budynku. Strop konstrukcji drewnianej belkowy oparty na krokwiach dachu. Obustronnie deskowany z dociepleniem polepą. Od góry deska gr.25cm na styk od dołu deska tynkowana zaprawą wapienną na słomie Opis stanu projektowanego Zakres projektowanych robót zgodny jest z założeniami miejscowego planu zagospodarowania w którym znajduje się budynek tj. w obrębie strefy ochrony konserwatorskiej historycznej kultury przestrzennej, strefy B ochrony konserwatorskiej. październik 2011r. Strona 3

4 3.1 Dach główny Zakres remontu dachu głównego obejmuje wymianę pokrycia dachówki z łaceniem dachu, wymianą wszystkich obróbek blacharskich i orynnowania wraz z rurami spustowymi. Zastosowana dachówka musi być zbliżona wyglądem i kształtem do istniejącej, tj. ceramiczna dachówka typy marsylka w kolorze naturalna czerwień (ceglasty). Pokrycie dachówką obejmuje również lukarnie lecz na pełnym deskowaniu z izolacją papą zgrzewalną podkładową o parametrach G200 S4. Przy pokryciu dachu stromego w części strychu dachówkę należy układać z izolacją folią dachową lub membraną. Dla dachu w części drugiego piętra na poziomie biur dach pokrywamy z wykonaniem izolacji termicznej z wełny gr. 12cm. Układ warstw od góry: dachówka ceramiczna, membrana paroprzepuszczalna, wełna mineralna gr.12cm, folia izolacyjna, 2x płyta gipsowo-kartonowa wodo i ognio odporna zagruntowana i dwukrotnie pomalowana farbą emulsyjną. Wszystkie obróbki blacharskie oraz orynnowanie i rury spustowe należy wykonać z blachy tytanowo-cynkowej minimalnej gr. 0,6 mm. Po wykonaniu demontażu poszycia dachu należy wymienić część najbardziej skorodowanych: słupów, krokwi, mieczy na przekroje o tych samych wymiarach z impregnowanego litego drewna iglastego. Zakres projektowanych robót obejmuje trzykrotną impregnację całej konstrukcji dachu metodą oprysku z zastosowaniem impregnatu ognio, grzybo i pleśnio odpornego. Instalacja odgromowa obejmuje wykonanie zwodów poziomych na dachu z podłączeniem do istniejących zwodów pionowych i wykonaniem badania uziomów Dachy dobudowanych niższych części budynku Remont tych dachów polega na wykonaniu termoizolacji klejonej do istniejącego podłoża ze styropianu gr. 13cm EPS100 jednostronnie laminowanego papą. Hydroizolacja wykonana z jednej warstwy papy zgrzewalnej gr. 5,2mm z wkładką włókniny poliestru 250g wraz z obróbkami papowymi tj. uszczelnieniem styków połaci dachowej wg zaleceń producenta z zastosowaniem izoklinów i listew dociskowych. Wymianie podlegają obróbki blacharskie oraz orynnowanie i rury spustowe które należy wykonać z blachy tytanowo-cynkowej minimalnej gr. 0,6 mm. Instalacja odgromowa obejmuje wykonanie zwodów poziomych na dachu z podłączeniem do istniejących zwodów pionowych i wykonaniem badania uziomów Strop nad strychem w głównej części budynku. Projekt zakłada wykonanie nowej izolacji stropu wewnętrznego odgradzającego część użytkową budynku od części nieużytkowej tj. nieogrzewanej. W zakres prac wchodzi zerwanie deskowania z usunięciem istniejącej polepy i wykonanie nowej termoizolacji z wełny mineralnej gr.10cm wraz z deskowaniem na styk z deski gr. 32mm. OPRACOWNIE: mgr inż. Grzegorz Lachowicz nr UPR. POM/0087/PWOK/04 październik 2011r. Strona 4

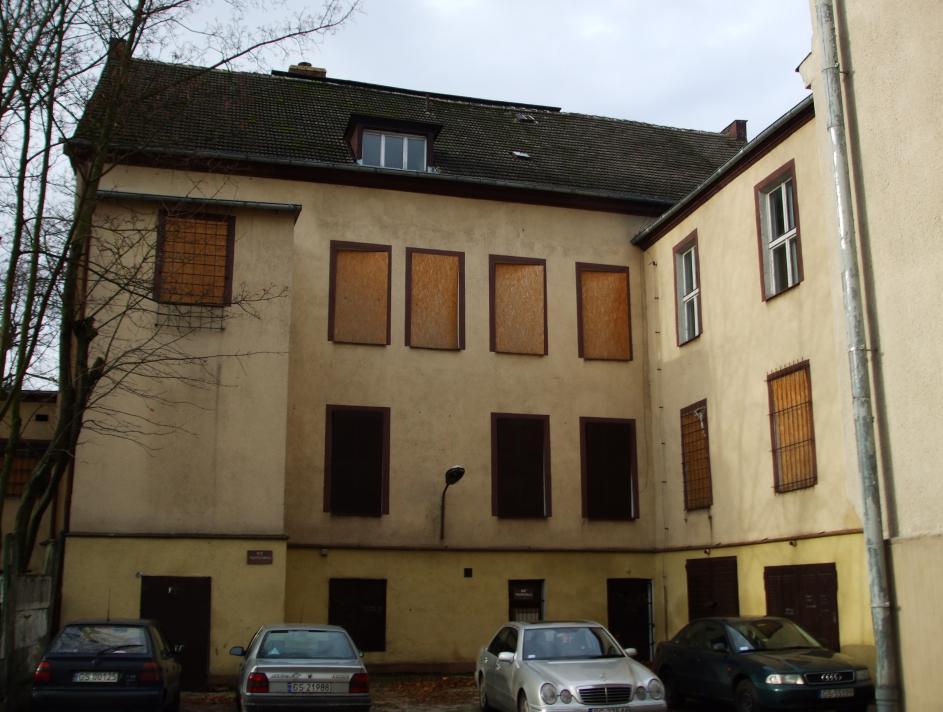

5 V. Część fotograficzna Dach główny Dach główny październik 2011r. Strona 5

6 Dach części niższych budynku Dach części niższych budynku Dach części niższych budynku październik 2011r. Strona 6
