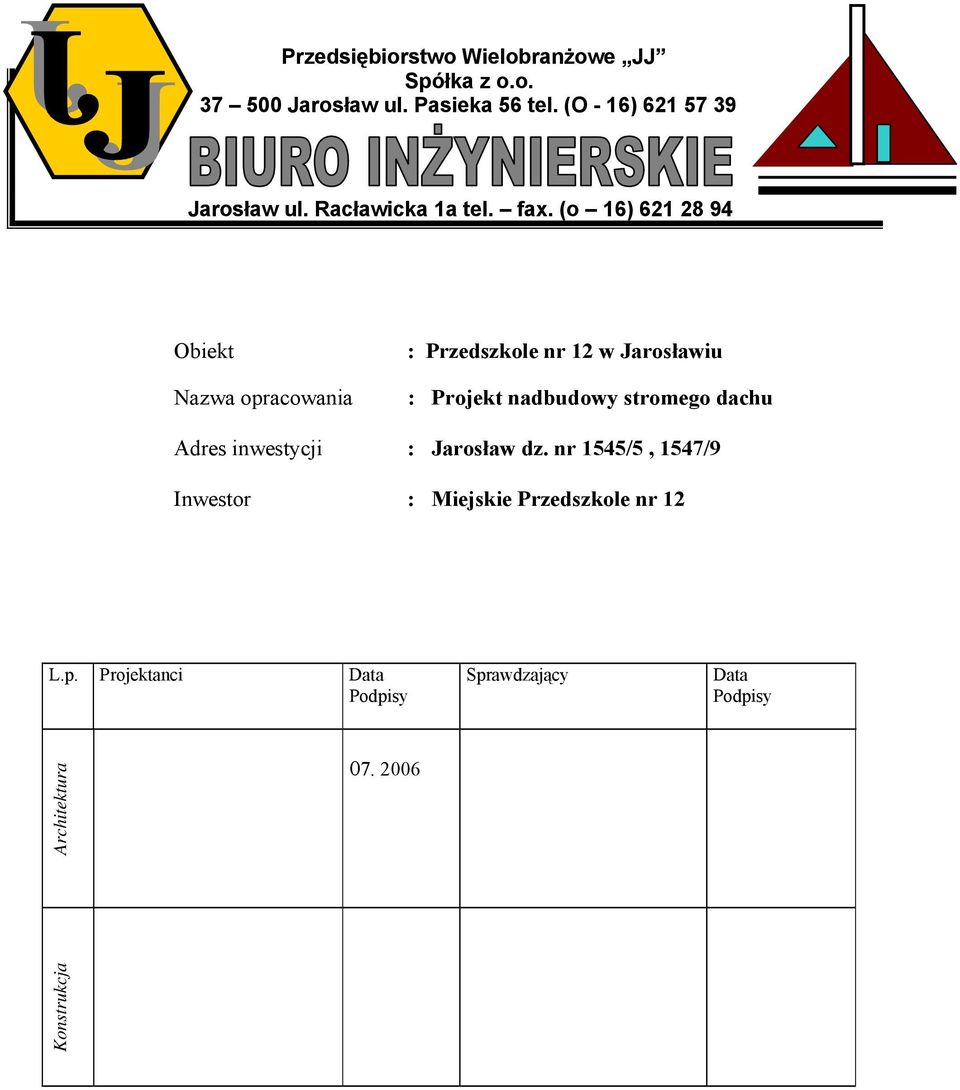

1 Przedsiębiorstwo Wielobranżowe JJ Spółka z o.o Jarosław ul. Pasieka 56 tel. (O - 16) Jarosław ul. Racławicka 1a tel. fax. (o 16) Obiekt Nazwa opracowania : Przedszkole nr 12 w Jarosławiu : Projekt nadbudowy stromego dachu Adres inwestycji : Jarosław dz. nr 1545/5, 1547/9 Inwestor : Miejskie Przedszkole nr 12 L.p. Projektanci Data Podpisy Sprawdzający Data Podpisy Architektura Konstrukcja

(o 16) 621 28 94 Obiekt Nazwa opracowania : Przedszkole nr 12 w Jarosławiu : Projekt nadbudowy stromego

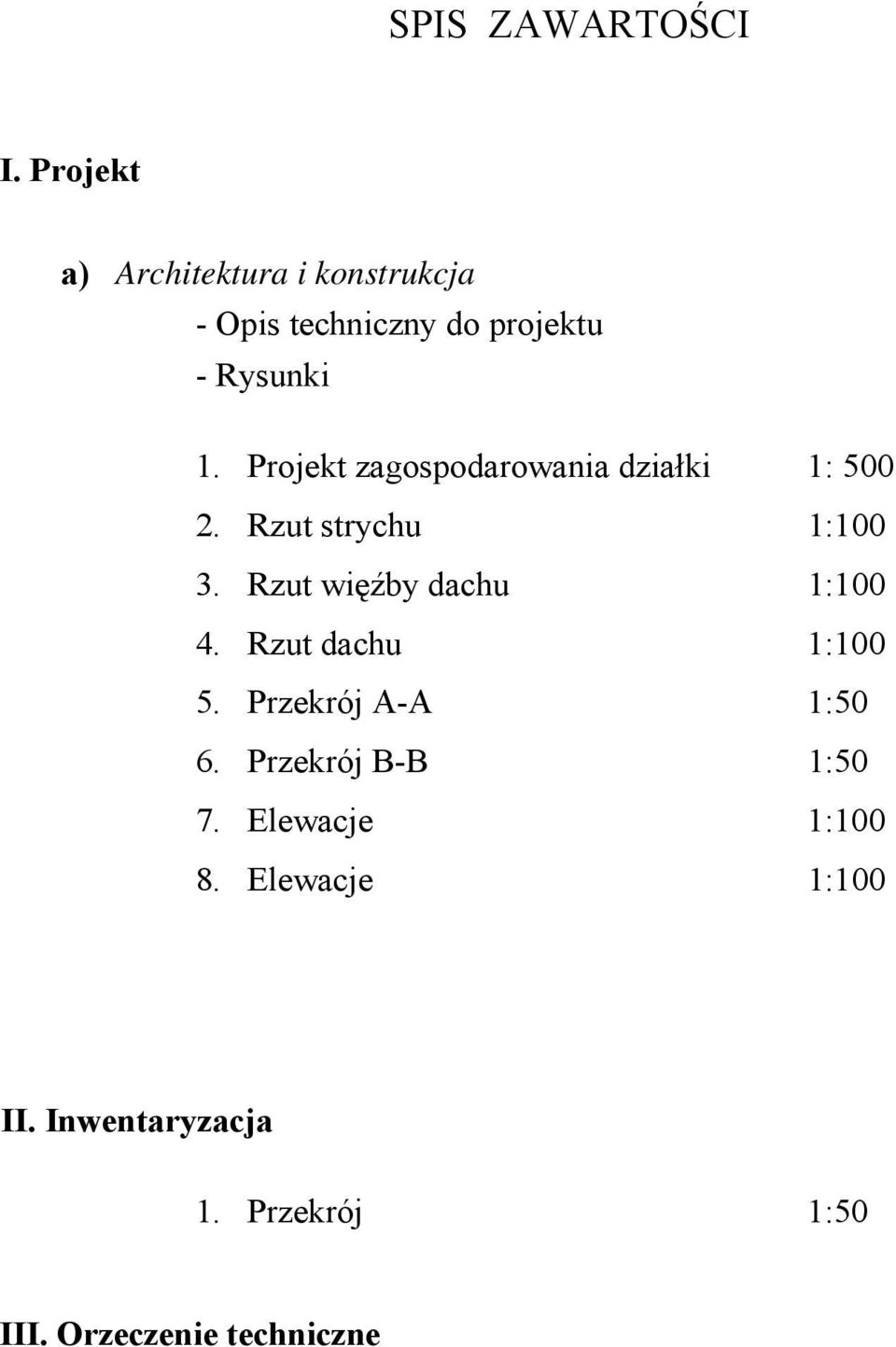

2 SPIS ZAWARTOŚCI I. Projekt a) Architektura i konstrukcja - Opis techniczny do projektu - Rysunki 1. Projekt zagospodarowania działki 1: Rzut strychu 1: Rzut więźby dachu 1: Rzut dachu 1: Przekrój A-A 1:50 6. Przekrój B-B 1:50 7. Elewacje 1: Elewacje 1:100 II. Inwentaryzacja 1. Przekrój 1:50 III. Orzeczenie techniczne

Projekt zagospodarowania działki 1: 500 2. Rzut strychu 1:100 3.

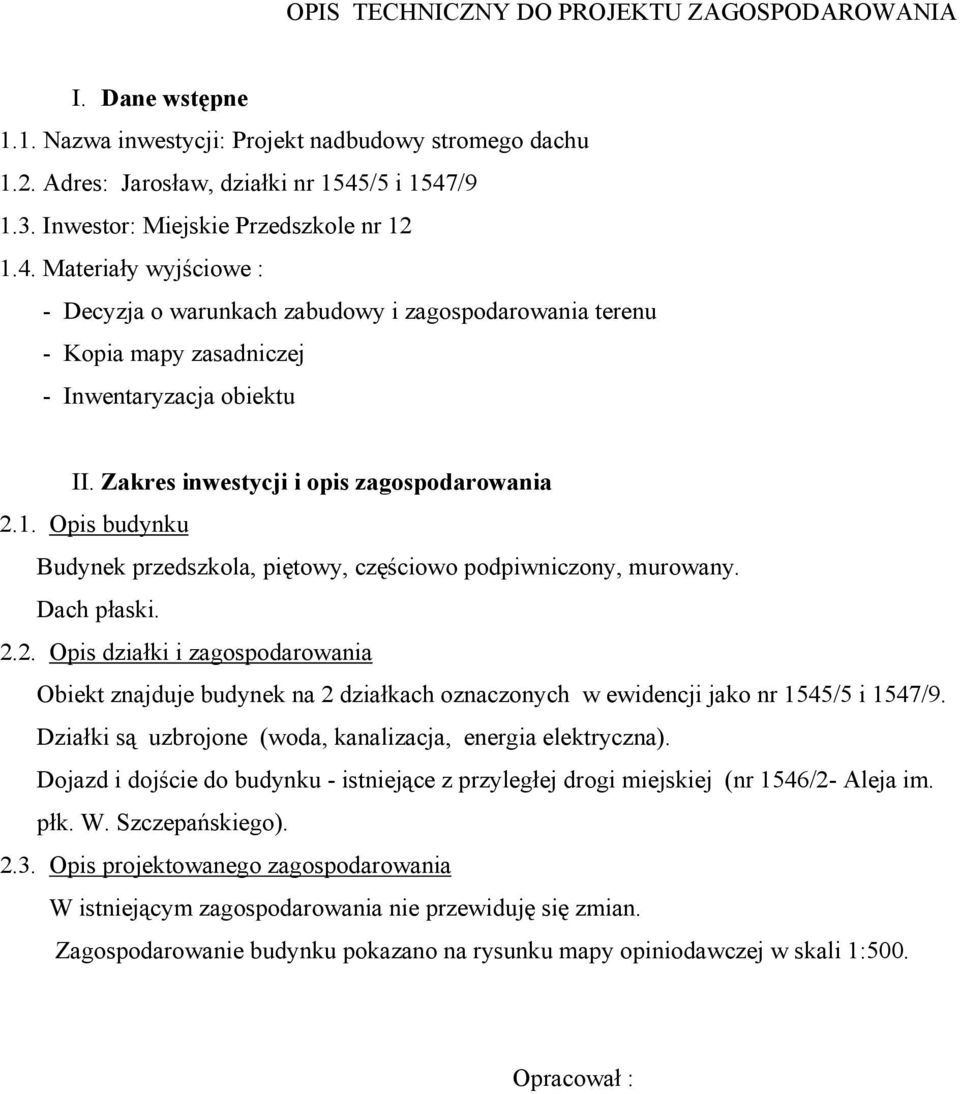

3 OPIS TECHNICZNY DO PROJEKTU ZAGOSPODAROWANIA I. Dane wstępne 1.1. Nazwa inwestycji: Projekt nadbudowy stromego dachu 1.2. Adres: Jarosław, działki nr 1545/5 i 1547/ Inwestor: Miejskie Przedszkole nr Materiały wyjściowe : - Decyzja o warunkach zabudowy i zagospodarowania terenu - Kopia mapy zasadniczej - Inwentaryzacja obiektu II. Zakres inwestycji i opis zagospodarowania 2.1. Opis budynku Budynek przedszkola, piętowy, częściowo podpiwniczony, murowany. Dach płaski Opis działki i zagospodarowania Obiekt znajduje budynek na 2 działkach oznaczonych w ewidencji jako nr 1545/5 i 1547/9. Działki są uzbrojone (woda, kanalizacja, energia elektryczna). Dojazd i dojście do budynku - istniejące z przyległej drogi miejskiej (nr 1546/2- Aleja im. płk. W. Szczepańskiego) Opis projektowanego zagospodarowania W istniejącym zagospodarowania nie przewiduję się zmian. Zagospodarowanie budynku pokazano na rysunku mapy opiniodawczej w skali 1:500. Opracował :

Zakres inwestycji i opis zagospodarowania 2.1. Opis budynku Budynek przedszkola, piętowy, częściowo podpiwniczony, murowany. Dach płaski. 2.2. Opis działki i zagospodarowania Obiekt znajduje budynek na 2 działkach oznaczonych w ewidencji jako nr 1545/5 i 1547/9.

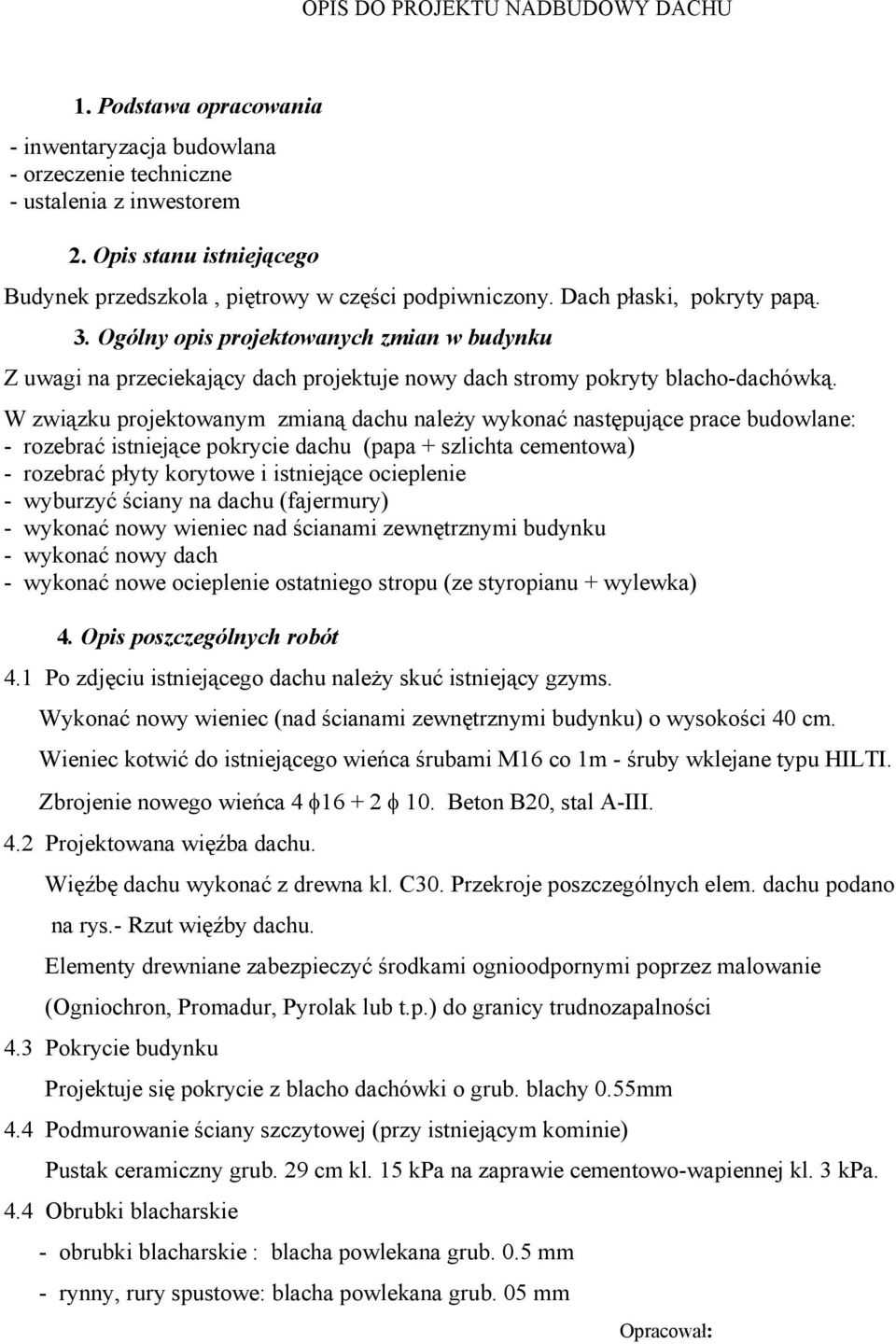

4 OPIS DO PROJEKTU NADBUDOWY DACHU 1. Podstawa opracowania - inwentaryzacja budowlana - orzeczenie techniczne - ustalenia z inwestorem 2. Opis stanu istniejącego Budynek przedszkola, piętrowy w części podpiwniczony. Dach płaski, pokryty papą. 3. Ogólny opis projektowanych zmian w budynku Z uwagi na przeciekający dach projektuje nowy dach stromy pokryty blacho-dachówką. W związku projektowanym zmianą dachu należy wykonać następujące prace budowlane: - rozebrać istniejące pokrycie dachu (papa + szlichta cementowa) - rozebrać płyty korytowe i istniejące ocieplenie - wyburzyć ściany na dachu (fajermury) - wykonać nowy wieniec nad ścianami zewnętrznymi budynku - wykonać nowy dach - wykonać nowe ocieplenie ostatniego stropu (ze styropianu + wylewka) 4. Opis poszczególnych robót 4.1 Po zdjęciu istniejącego dachu należy skuć istniejący gzyms. Wykonać nowy wieniec (nad ścianami zewnętrznymi budynku) o wysokości 40 cm. Wieniec kotwić do istniejącego wieńca śrubami M16 co 1m - śruby wklejane typu HILTI. Zbrojenie nowego wieńca 4 φ φ 10. Beton B20, stal A-III. 4.2 Projektowana więźba dachu. Więźbę dachu wykonać z drewna kl. C30. Przekroje poszczególnych elem. dachu podano na rys.- Rzut więźby dachu. Elementy drewniane zabezpieczyć środkami ognioodpornymi poprzez malowanie (Ogniochron, Promadur, Pyrolak lub t.p.) do granicy trudnozapalności 4.3 Pokrycie budynku Projektuje się pokrycie z blacho dachówki o grub. blachy 0.55mm 4.4 Podmurowanie ściany szczytowej (przy istniejącym kominie) Pustak ceramiczny grub. 29 cm kl. 15 kpa na zaprawie cementowo-wapiennej kl. 3 kpa. 4.4 Obrubki blacharskie - obrubki blacharskie : blacha powlekana grub. 0.5 mm - rynny, rury spustowe: blacha powlekana grub. 05 mm Opracował:

Ogólny opis projektowanych zmian w budynku Z uwagi na przeciekający dach projektuje nowy dach stromy pokryty blacho-dachówką.

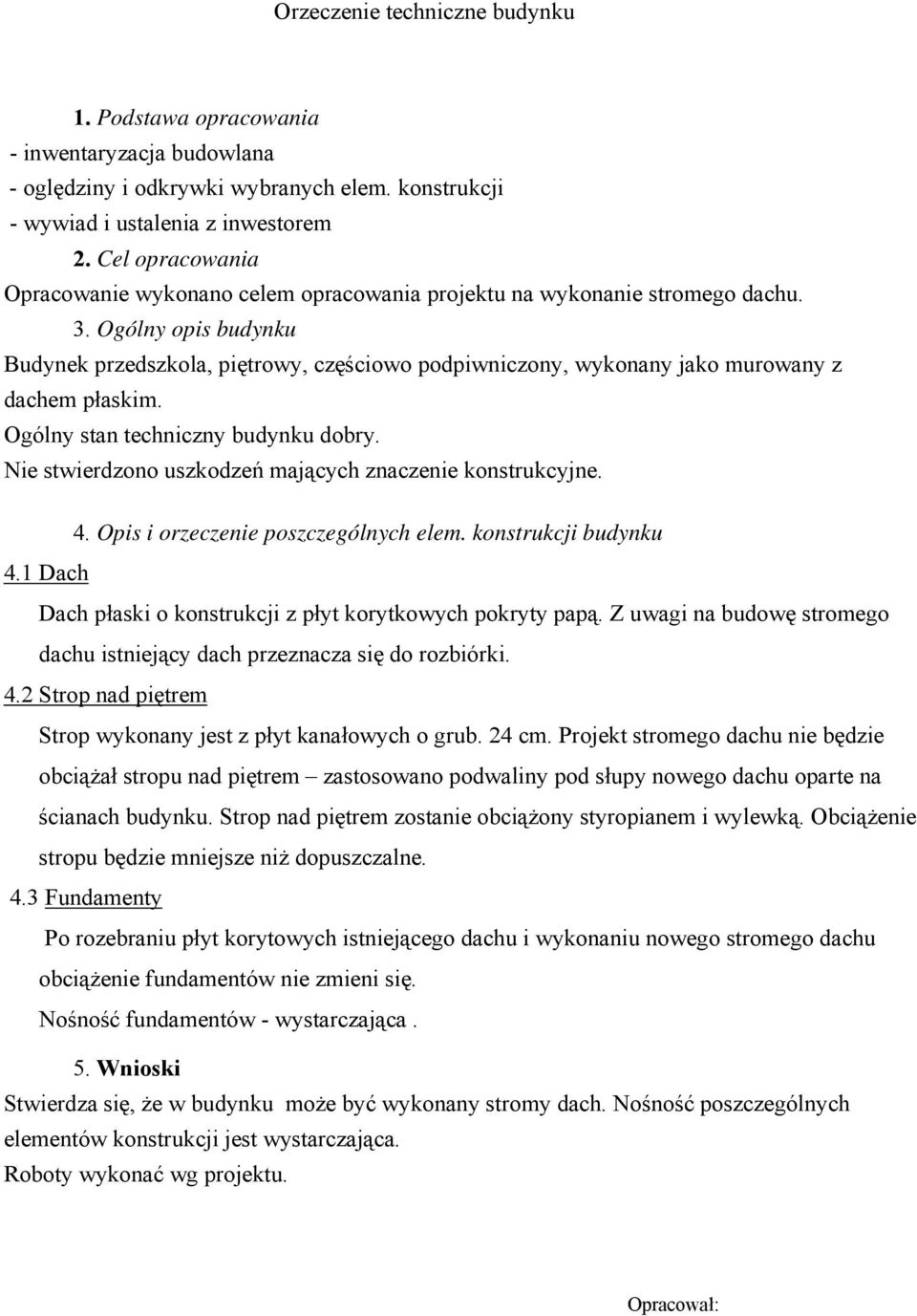

5 Orzeczenie techniczne budynku 1. Podstawa opracowania - inwentaryzacja budowlana - oględziny i odkrywki wybranych elem. konstrukcji - wywiad i ustalenia z inwestorem 2. Cel opracowania Opracowanie wykonano celem opracowania projektu na wykonanie stromego dachu. 3. Ogólny opis budynku Budynek przedszkola, piętrowy, częściowo podpiwniczony, wykonany jako murowany z dachem płaskim. Ogólny stan techniczny budynku dobry. Nie stwierdzono uszkodzeń mających znaczenie konstrukcyjne. 4. Opis i orzeczenie poszczególnych elem. konstrukcji budynku 4.1 Dach Dach płaski o konstrukcji z płyt korytkowych pokryty papą. Z uwagi na budowę stromego dachu istniejący dach przeznacza się do rozbiórki. 4.2 Strop nad piętrem Strop wykonany jest z płyt kanałowych o grub. 24 cm. Projekt stromego dachu nie będzie obciążał stropu nad piętrem zastosowano podwaliny pod słupy nowego dachu oparte na ścianach budynku. Strop nad piętrem zostanie obciążony styropianem i wylewką. Obciążenie stropu będzie mniejsze niż dopuszczalne. 4.3 Fundamenty Po rozebraniu płyt korytowych istniejącego dachu i wykonaniu nowego stromego dachu obciążenie fundamentów nie zmieni się. Nośność fundamentów - wystarczająca. 5. Wnioski Stwierdza się, że w budynku może być wykonany stromy dach. Nośność poszczególnych elementów konstrukcji jest wystarczająca. Roboty wykonać wg projektu. Opracował:

Ogólny opis budynku Budynek przedszkola, piętrowy, częściowo podpiwniczony, wykonany jako murowany z dachem płaskim. Ogólny stan techniczny budynku dobry.

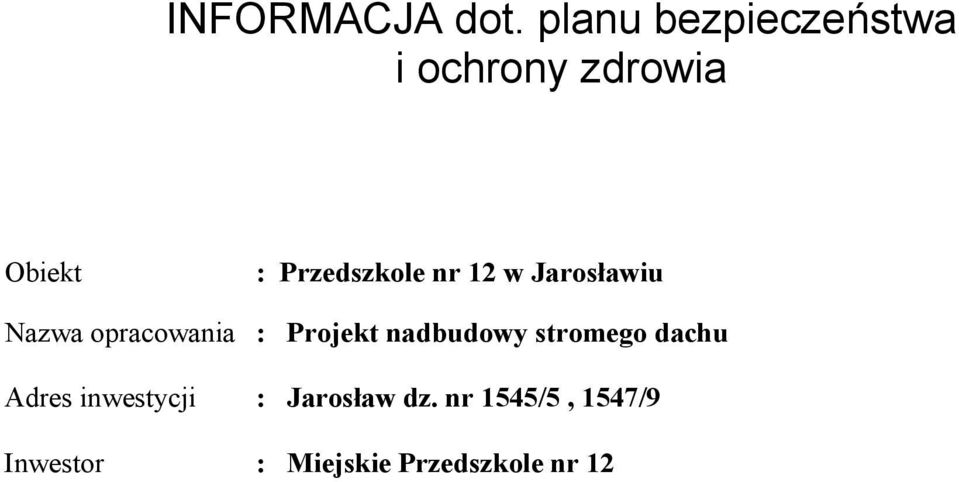

6 INFORMACJA dot. planu bezpieczeństwa i ochrony zdrowia Obiekt : Przedszkole nr 12 w Jarosławiu Nazwa opracowania : Projekt nadbudowy stromego dachu Adres inwestycji : Jarosław dz. nr 1545/5, 1547/9 Inwestor : Miejskie Przedszkole nr 12

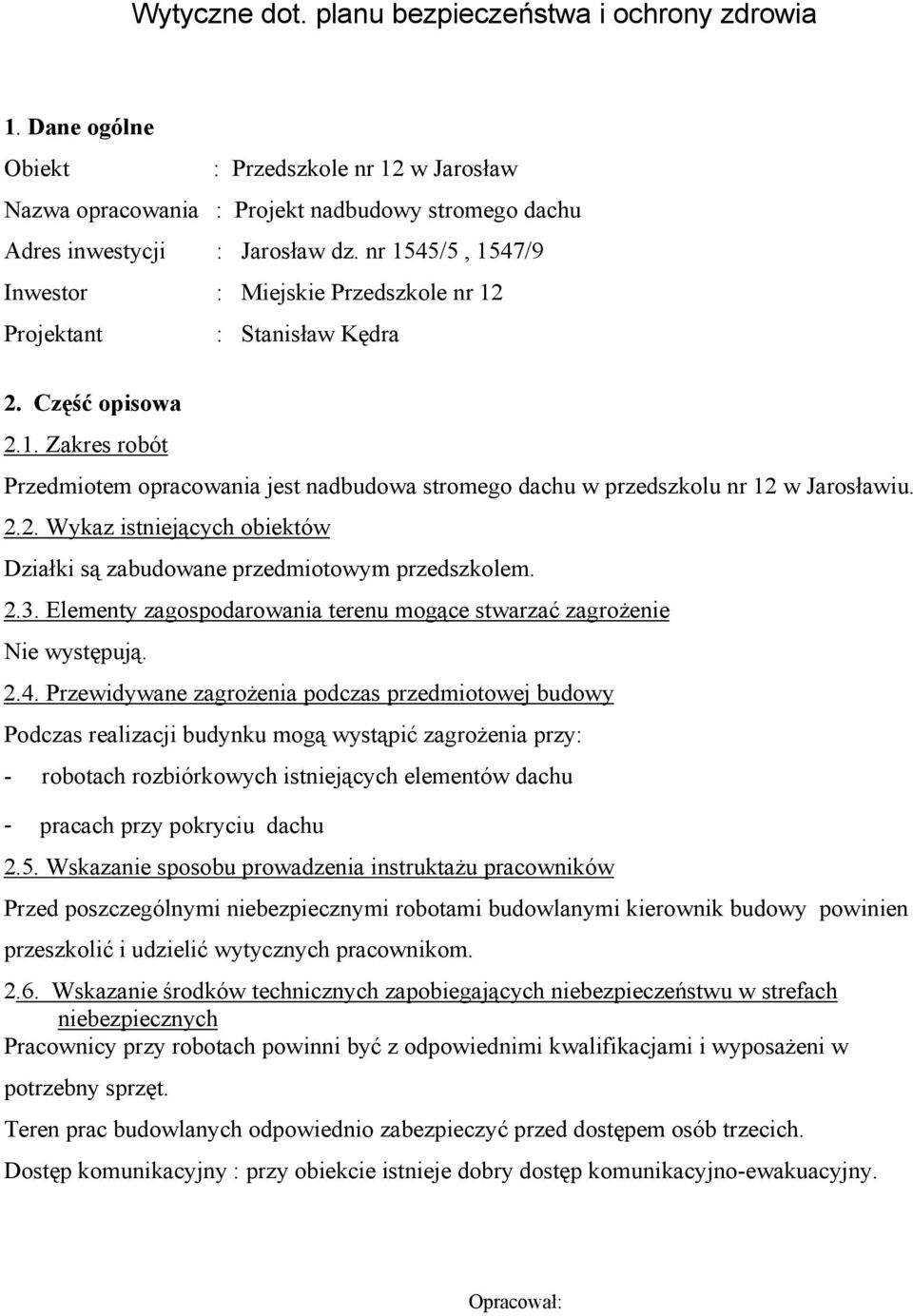

7 Wytyczne dot. planu bezpieczeństwa i ochrony zdrowia 1. Dane ogólne Obiekt : Przedszkole nr 12 w Jarosław Nazwa opracowania : Projekt nadbudowy stromego dachu Adres inwestycji : Jarosław dz. nr 1545/5, 1547/9 Inwestor : Miejskie Przedszkole nr 12 Projektant : Stanisław Kędra 2. Część opisowa 2.1. Zakres robót Przedmiotem opracowania jest nadbudowa stromego dachu w przedszkolu nr 12 w Jarosławiu Wykaz istniejących obiektów Działki są zabudowane przedmiotowym przedszkolem Elementy zagospodarowania terenu mogące stwarzać zagrożenie Nie występują Przewidywane zagrożenia podczas przedmiotowej budowy Podczas realizacji budynku mogą wystąpić zagrożenia przy: - robotach rozbiórkowych istniejących elementów dachu - pracach przy pokryciu dachu 2.5. Wskazanie sposobu prowadzenia instruktażu pracowników Przed poszczególnymi niebezpiecznymi robotami budowlanymi kierownik budowy powinien przeszkolić i udzielić wytycznych pracownikom Wskazanie środków technicznych zapobiegających niebezpieczeństwu w strefach niebezpiecznych Pracownicy przy robotach powinni być z odpowiednimi kwalifikacjami i wyposażeni w potrzebny sprzęt. Teren prac budowlanych odpowiednio zabezpieczyć przed dostępem osób trzecich. Dostęp komunikacyjny : przy obiekcie istnieje dobry dostęp komunikacyjno-ewakuacyjny. Opracował:

2.2. Wykaz istniejących obiektów Działki są zabudowane przedmiotowym przedszkolem. 2.3. Elementy zagospodarowania terenu mogące stwarzać zagrożenie Nie występują. 2.4.

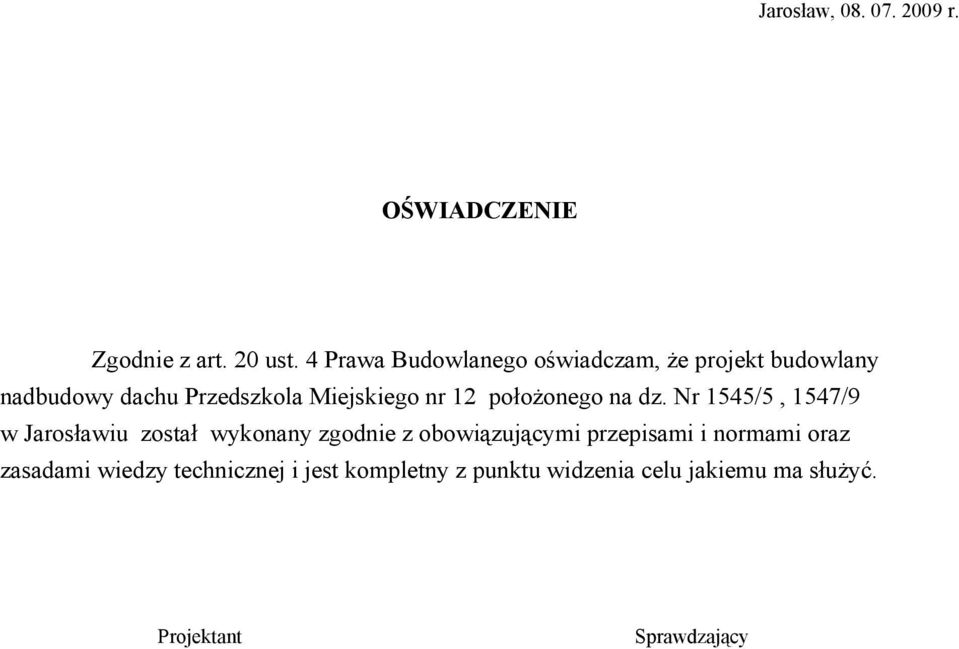

8 Jarosław, r. OŚWIADCZENIE Zgodnie z art. 20 ust. 4 Prawa Budowlanego oświadczam, że projekt budowlany nadbudowy dachu Przedszkola Miejskiego nr 12 położonego na dz. Nr 1545/5, 1547/9 w Jarosławiu został wykonany zgodnie z obowiązującymi przepisami i normami oraz zasadami wiedzy technicznej i jest kompletny z punktu widzenia celu jakiemu ma służyć. Projektant Sprawdzający
