PROJEKT BUDOWLANY BRANŻY ELEKTRYCZNEJ

Transkrypt

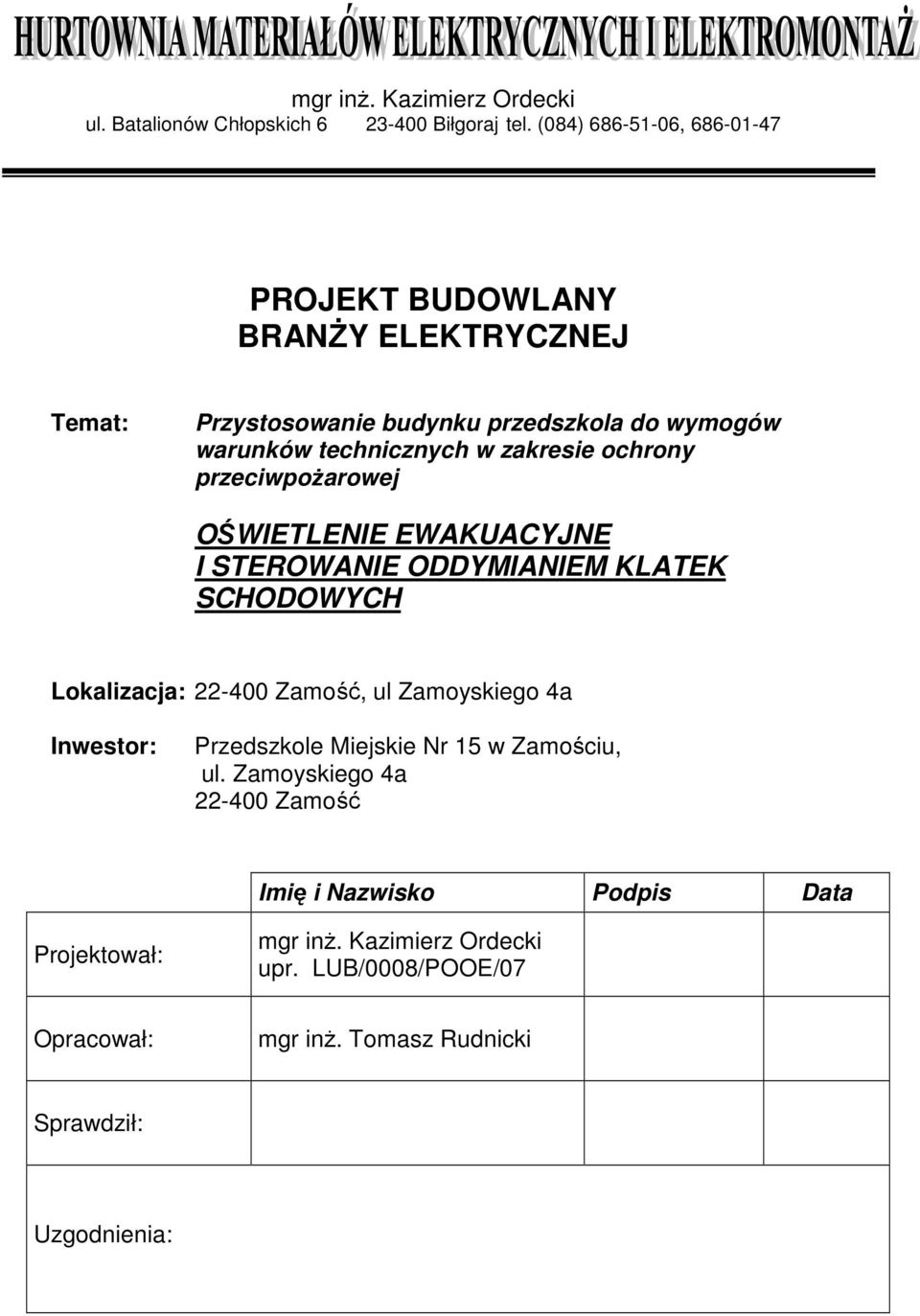

1 mgr inż. Kazimierz Ordecki ul. Batalionów Chłopskich Biłgoraj tel. (084) , PROJEKT BUDOWLANY BRANŻY ELEKTRYCZNEJ Temat: Przystosowanie budynku przedszkola do wymogów warunków technicznych w zakresie ochrony przeciwpożarowej OŚWIETLENIE EWAKUACYJNE I STEROWANIE ODDYMIANIEM KLATEK SCHODOWYCH Lokalizacja: Zamość, ul Zamoyskiego 4a Inwestor: Przedszkole Miejskie Nr 15 w Zamościu, ul. Zamoyskiego 4a Zamość Imię i Nazwisko Podpis Data Projektował: mgr inż. Kazimierz Ordecki upr. LUB/0008/POOE/07 Opracował: mgr inż. Tomasz Rudnicki Sprawdził: Uzgodnienia:

2 SPIS TREŚCI SPIS TREŚCI... 2 OŚWIADCZENIE... 3 INFORMACJA O PLANIE BEZPIECZEŃSTWA I OCHRONY ZDROWIA OPIS TECHNICZNY Dane ogólne Przedmiot opracowania Adres inwestycji Inwestor Podstawa opracowania Zakres opracowania Charakterystyka ogólna Instalacja oświetlenia ewakuacyjnego Instalacja oddymiania klatki schodowe 1 i Uwagi końcowe ZESTAWIENIE MATERIAŁÓW CZĘŚĆ RYSUNKOWA

3 Oświadcza się, że projekt: OŚWIADCZENIE Temat: Przystosowanie budynku przedszkola do wymogów warunków technicznych w zakresie ochrony przeciwpożarowej OŚWIETLENIE EWAKUACYJNE I STEROWANIE ODDYMIANIEM KLATEK SCHODOWYCH Lokalizacja: Zamość, ul Zamoyskiego 4a Inwestor: Przedszkole Miejskie Nr 15 w Zamościu, ul. Zamoyskiego 4a Zamość Sporządzony jest zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej Projektant:.. podpis i pieczęć 3

4 INFORMACJA O PLANIE BEZPIECZEŃSTWA I OCHRONY ZDROWIA (INFORMACJA BIOZ) BRANŻA ELEKTRYCZNA Obiekt: PRZEDSZKOLE MIEJSKIE NR 15 Branża: Elektryczna Temat: Przystosowanie budynku przedszkola do wymogów warunków technicznych w zakresie ochrony przeciwpożarowej OŚWIETLENIE EWAKUACYJNE I STEROWANIE ODDYMIANIEM KLATEK SCHODOWYCH Lokalizacja: Zamość, ul Zamoyskiego 4a Inwestor: Przedszkole Miejskie Nr 15 w Zamościu, ul. Zamoyskiego 4a Zamość Data opracowania: maj 2012r. Projektant: Podpis i pieczęć: 4

5 Część opisowa wg 3.1. rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2004r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. z dn. 10 lipca 2003r.). 1. Zakres robót: a) według przedmiaru robót planowanej inwestycji. 2. Kolejność realizacji poszczególnych obiektów: a) według harmonogramu sporządzonego przez wykonawcę. 3.Wykaz istniejących obiektów budowlanych: a) według planu zagospodarowania inwestycji. 4. Elementy zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: a) istniejąca instalacja pod napięciem. 5. Przewidywane zagrożenia występujące podczas realizacji robót budowlanych: a) roboty elektryczne pomiarowe i rozruchowe. b) prace na wysokości ponad 5m. 6. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: a) instruktaż bezpośredni. b) zapoznanie pracowników z planem BIOZ. 7. Wskazanie środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia, lub w ich sąsiedztwie: a) według aktualnych przepisów BHP. 5

6 1. OPIS TECHNICZNY 1.1. Dane ogólne Przedmiot opracowania Przedmiotem opracowania jest Projekt Budowlany Branży Elektrycznej wykonania instalacji oddymiania dwóch przebudowanych klatek schodowych wraz z oświetleniem ewakuacyjnym obiektu Adres inwestycji Obiekt zlokalizowany w Zamościu przy ulicy Zamoyskiego Inwestor Inwestorem jest Przedszkole Miejskie Nr Podstawa opracowania Projekt wykonano na podstawie: 1. Umowy z Inwestorem. 2. Projektu budowlanego 3. Decyzji Komendanta Miejskiego PSP w Zamościu z dnia 24 czerwca 2011r. 4. Uzgodnień branżowych i terenowych Zakres opracowania Niniejsze opracowanie projektu technicznego obejmuje: - projekt instalacji sterowania oddymianiem - projekt oświetlenia ewakuacyjnego 1.3 Charakterystyka ogólna. Aby dostosować istniejący budynek do obowiązujących przepisów przeciwpożarowych, inwestor zlecił wykopnie projektu budowlanego mającego na celu modernizację budynku tak aby spełnia wymagania obowiązujących przepisów z zakresu ochrony przeciwpożarowej. Niniejszy projekt dotyczy instalacji oddymiania i instalacji oświetlenia ewakuacyjnego przebudowanych klatek schodowych i stanowi uzupełnienie projektu architektonicznego. 6

7 Zaprojektowano elektryczny system sterowania oddymianiem w oparciu o podzespoły firmy Mercor oraz system oświetlenia ewakuacyjnego z zastosowanie opraw firmy Awex Instalacja oświetlenia ewakuacyjnego Przedmiotem opracowania jest projekt instalacji oświetlenia ewakuacyjnego przebudowanych klatek schodowych bursy międzyszkolnej. Za stan techniczny instalacji w pomieszczeniach technicznych odpowiada administrator obiektu. Zgodnie z normą EN 1838:2005 oświetlenie drogi ewakuacyjnej stanowi element oświetlenia awaryjnego według poniższej struktury: Oświetlenie awaryjne Oświetlenie ewakuacyjne Oświetlenie zapasowe Oświetlenie drogi ewakuacyjnej Oświetlenie strefy otwartej Oświetlenie strefy wysokiego ryzyka W celu zapewnienia właściwej widzialności umożliwiającej ewakuację wymaga się, aby były oświetlone odpowiednie strefy ewakuacji w budynku. Z wymagania tego wynika wskazanie umieszczania opraw oświetleniowych co najmniej 2m nad podłogą. Znaki przy wszystkich wyjściach awaryjnych i wzdłuż dróg ewakuacyjnych powinny być tak oświetlone, aby jednoznacznie wskazywały drogę ewakuacji do bezpiecznego miejsca. Oprawy oświetlenia ewakuacyjnego powinny być umieszczane: przy każdych drzwiach wyjściowych przeznaczonych do wyjścia ewakuacyjnego, w pobliżu schodów, w pobliżu każdej zmiany poziomu, obowiązkowo przy wyjściach ewakuacyjnych i znakach bezpieczeństwa, przy każdej zmianie kierunku, przy każdym skrzyżowaniu korytarzy, na zewnątrz i w pobliżu każdego wyjścia końcowego, w pobliżu każdego punktu pierwszej pomocy, w pobliżu każdego urządzenia przeciwpożarowego i przycisku alarmowego Są to oprawy przeznaczone do pracy na ciemno pracować będą tylko w stanach awaryjnych, czyli braku zasilania z sieci lub awaryjnego wyłączenia pożarowego zasilania na budynku. Oprawy te oznaczyć należy paskiem koloru żółtego. Oprawy oświetlenia ewakuacyjnego instalowane będą na korytarzach, na klatkach schodowych, nad każdym wyjściem przeznaczonym do wyjścia ewakuacyjnego i podświetlające odpowiedni piktogram kierunkowy. 7

8 Oświetlenie ewakuacyjne powinno załączyć się po czasie max. 2 sekund od zaniku napięcia, a czas działania nie jest krótszy niż 2 godziny. Olśnienie przeszkadzające powinno być utrzymywane na niskim poziomie, dzięki ograniczaniu światłości opraw w obrębie pola widzenia. W projekcie przyjęto oprawy oświetlenia awaryjnego z wbudowanym modułem awaryjnym umożliwiającym pracę przez 1 godzinę po zaniku napięcia w sieci. Zastosowano oprawy firmy Awex posiadające świadectwa dopuszczenia CNBOP: Oprawa nasufitowa/naścienna SQUARE SE 1 PT 2x11W jest to uniwersalna, jednostronna oprawa oświetlenia awaryjnego do montażu bezpośrednio na ścianie lub suficie. Wybrano model oprawy do pracy na ciemno z ręcznym przyciskiem TEST i gwarantowanym czasem pracy po zaniku napięcia 1h Oprawa podświetlająca piktogram INFINITY A SE 1 PT 1,2W jest to uniwersalna, jednostronna oprawa oświetlenia awaryjnego do montażu dostropowo, bezpośrednio na suficie lub natynkowo. Wybrano model oprawy do pracy na ciemno z ręcznym przyciskiem TEST i gwarantowanym czasem pracy po zaniku napięcia 1h Cała instalacja oświetlenia drogi ewakuacji będzie wykonana przewodami YDYp 3x1,5mm 2 ułożonych od rozdzielnic piętrowych do poszczególnych opraw w listwach kablowych PCV. W projektowanej instalacji oświetlenia drogi ewakuacyjnej zastosowano oprawy w drugiej klasie ochronności. W przypadku zastosowania opraw ewakuacyjnych w II klasie ochronności trzecia żyła nie będzie obecnie wykorzystywana Instalacja oddymiania klatki schodowe 1 i 2 Zainstalowane okna oddymiające będą uruchamiane automatycznie poprzez centrale oddymiania zaprojektowano dwa niezależne układy oddymiania oddzielny dla każdej klatki schodowej. Zasilanie siłowników okien należy wykonać przewodem HTKSH FE180/PH90 1x2x1 produkcji BITNER. Projektuje się zamontowanie centrali oddymiania na klatce schodowej pierwszej oraz klatce schodowej drugiej - na ostatniej kondygnacji w okolicy okien oddymiania. Zasilanie central oddymiania należy doprowadzić z lokalnej tablicy rozdzielczej przewodem YDYp 3x1,5mm2, zabezpieczyć S B. Dobrano centrale MCR9705-5A produkcji Mercor. Centrala oddymiania współpracuje z optycznym czujnikiem dymu KL 731. Projektuje się zamontowanie czujnika na suficie nad klatką schodową na górnej kondygnacji budynku. Optyczne czujki dymu przeznaczone są do wykrywania widzialnego dymu, towarzyszącego powstawaniu większości pożarów. Umożliwia wykrycie pożaru w jego początkowym stadium, gdy materiał jeszcze się tli, co następuje na ogół długo przed wybuchem otwartego płomienia i zauważalnym wzrostem temperatury. Czujki charakteryzują odpornością na wiatr, na zmiany ciśnienia i kondensację pary wodnej. Ma dużą czułość na dym widzialny. Czujka optyczna składa się z zespołu dwóch diod. Pierwsza z nich dioda podczerwona LED -nadaje wiązkę świetlną. Druga, odbiorcza, umieszczona jest w labiryntowym tunelu. Do tej diody nie dociera w normalnych warunkach światło widzialne z zewnątrz ani też z diody nadawczej. 8

9 Gdy do czujki wnika dym, dioda odbiorcza zaczyna odbierać światło emitowane przez diodę nadawczą, rozproszone na cząstkach dymu. Powoduje to reakcję czujki i przejście w stan alarmu. Czujki są wyposażone we optyczne wskaźniki zadziałania (alarmu) w postaci diody LED, ułatwia to odnalezienie wzbudzonej czujki. Dodatkowo, jeśli czujki znajdują się w miejscach niewidocznych mogą zostać wyposażone w zewnętrzne wskaźniki zadziałania. Czujki montuje się w odpowiednich podstawach. Czujki posiadają aktualne dopuszczenia do stosowania w instalacjach przeciwpożarowych. Na klatce schodowej - na parterze oraz na II piętrze - przy centrali będą zamontowane ręczne przyciski oddymiania mcr RPO-1 umożliwiające otworzenie klapy oddymiana i zwolnienie trzymaczy elektromagnetycznych zamontowanych przy drzwiach. Przycisk RPO-1 posiada trzy diody sygnalizacyjne: - czerwona ALARM - żółta USZKODZENIE - zielona - OK Przy centrali na II piętrze będzie zamontowany przycisk przewietrzania LT umożliwiający ręczne otwarcie klapy. Przycisk LT służy do uruchamiania (otwierania i zamykania) klap lub okien, do przewietrzania w trakcie normalnej eksploatacji. Kolor obudowy: biały. Wymiar: 80 x 80 x 55 mm. 9

10 Centrala sterowania oddymianiem mcr A jest urządzeniem sterującym w elektrycznych systemach oddymiania. Urządzenie jest zasilane napięciem przemiennym 230 V~, napięcie robocze na wyjściach wynosi 24 V=. Centrala wyposażona jest w akumulatory pozwalające na pracę systemu przez 72 godziny po zaniku napięcia sieciowego po tym czasie możliwe jest jednokrotne alarmowe otwarcie klap lub okien dymowych. Centrala posiada możliwość: ręcznego uruchamiania alarmu przyciskami alarmowymi, automatycznego wyzwalania alarmu za pośrednictwem czujek dymowych, przekazania informacji o alarmie (sygnał poprzez styk NO/NC), przekazania informacji o uszkodzeniu centrali (sygnał poprzez styk NO/NC), współpracy z ręcznym ostrzegaczem pożarowym RPO-1 oraz ROP, zdalnego kasowania alarmu i zamknięcia klap, dozorowania stanu gotowości wszystkich podłączonych urządzeń systemu oddymiania i prezentacji ewentualnych uszkodzeń na panelu wewnątrz centrali, ręcznego otwierania klap lub okien dymowych w celu wentylacji obiektu w czasie normalnej eksploatacji bez wywoływania stanu alarmowego, automatycznego zamknięcia klap lub okien dymowych otwartych do wentylacji, w przypadku opadów deszczu lub silnego wiatru (po zamontowaniu centralki pogodowej z czujnikiem wiatr-deszcz). Centrala mcr 0204 posiada optyczną sygnalizację stanu jej pracy na płycie czołowej, powtórzoną w przyciskach alarmowych RPO-1, co w łatwy sposób pozwala stwierdzić stan alarmu lub uszkodzenia systemu. Połączenia ręcznych ostrzegaczy pożarowych, i czujnika dymu należy wykonać przewodem YnTKSY 1x2x1produkcji BITNER. Połączenie przycisku przewietrzania przewodem YnTKSY 2x2x1produkcji BITNER. Szczegóły podłączenia central wraz z osprzętem pomocniczym przedstawiają rysunki E3, E Uwagi końcowe Prace wykonywać zgodnie z obowiązującymi przepisami i normami. Po wykonaniu prac instalacyjno montażowych należy wykonać pomiary rezystancji izolacji i skuteczności ochrony przeciwporażeniowej. Jeden komplet protokołów z pomiarów należy dostarczyć inwestorowi. 10

11 2. ZESTAWIENIE MATERIAŁÓW Oddymianie 1. Centrala MCR0204-4A z akumulatorami sztuk 2 2. Optyczna czujka dymu + gniazdo sztuk 2 3. Ręczny ostrzegacz pożarowy ROP 4 sztuka 4. Przycisk przewietrzania LT sztuk 2 5. Przewody: - HTKSH FE180/PH90 1x2x1 produkcji BITNER, - YnTKSY 1x2x1produkcji BITNER, - YnTKSY 2x2x1produkcji BITNER. Oświetlenie 1. Oprawa podświetlająca piktogram INFINITY A SE 1 PT 1,2W - sztuk Oprawa nasufitowa SQUARE SE 1 PT 2x11W sztuk Przewód YDYp 3x1,5 3. CZĘŚĆ RYSUNKOWA Rysunek E1 Instalacja oświetlenia ewakuacyjnego parter Rysunek E2 Instalacja oświetlenia ewakuacyjnego piętro Rysunek E3 Instalacja oddymiania klatka schodowa 1 Rysunek E4 Instalacja oddymiania klatka schodowa 2 11
