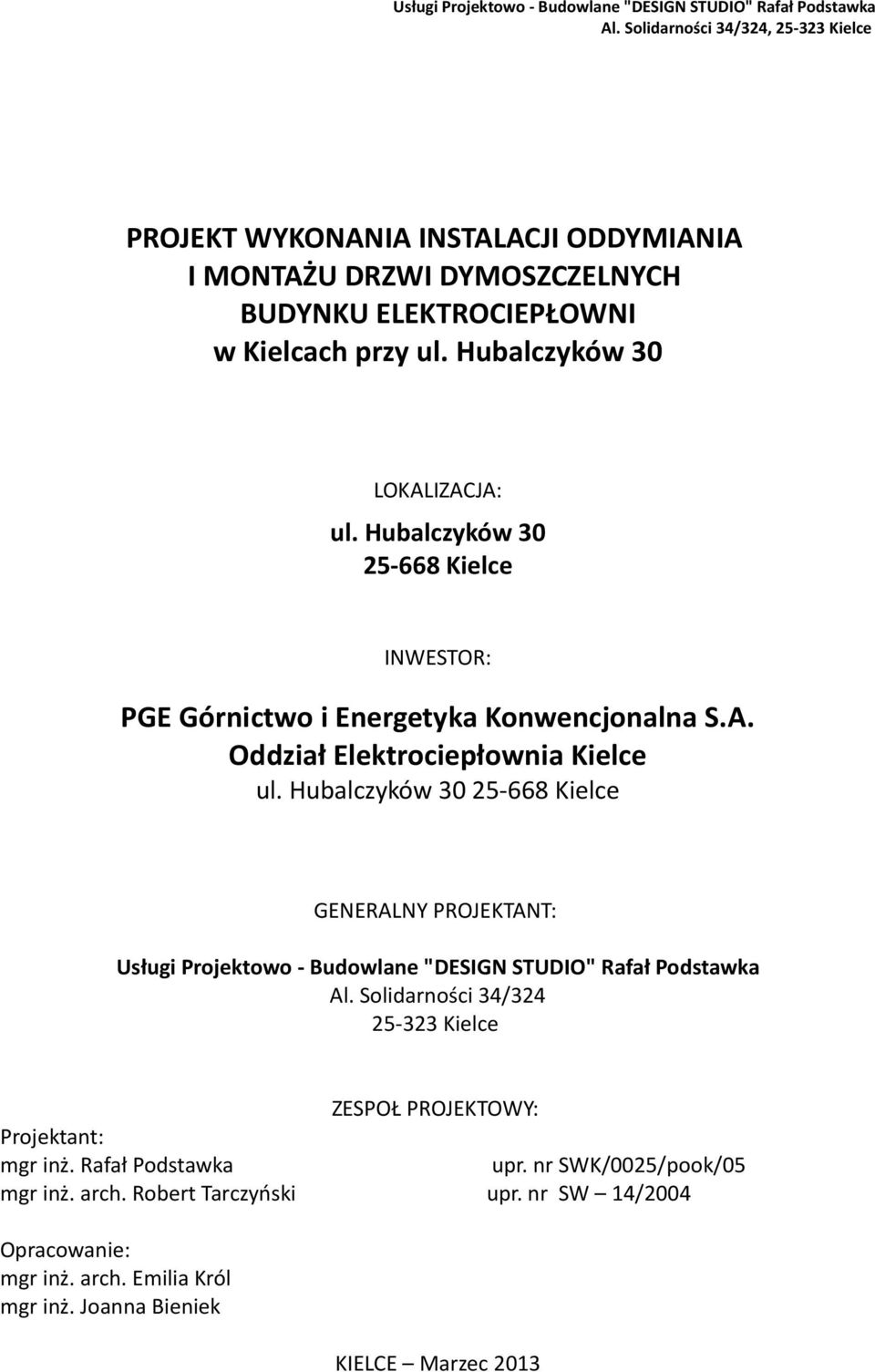

1 Usługi Projektowo - Budowlane "DESIGN STUDIO" Rafał Podstawka Al. Solidarności 34/324, Kielce PROJEKT WYKONANIA INSTALACJI ODDYMIANIA I MONTAŻU DRZWI DYMOSZCZELNYCH BUDYNKU ELEKTROCIEPŁOWNI w Kielcach przy ul. Hubalczyków 30 LOKALIZACJA: ul. Hubalczyków Kielce INWESTOR: PGE Górnictwo i Energetyka Konwencjonalna S.A. Oddział Elektrociepłownia Kielce ul. Hubalczyków Kielce GENERALNY PROJEKTANT: Usługi Projektowo - Budowlane "DESIGN STUDIO" Rafał Podstawka Al. Solidarności 34/ Kielce ZESPOŁ PROJEKTOWY: Projektant: mgr inż. Rafał Podstawka upr. nr SWK/0025/pook/05 mgr inż. arch. Robert Tarczyński upr. nr SW 14/2004 Opracowanie: mgr inż. arch. Emilia Król mgr inż. Joanna Bieniek KIELCE Marzec 2013

Hubalczyków 30 25-668 Kielce INWESTOR: PGE Górnictwo i Energetyka Konwencjonalna S.A. Oddział Elektrociepłownia Kielce ul.

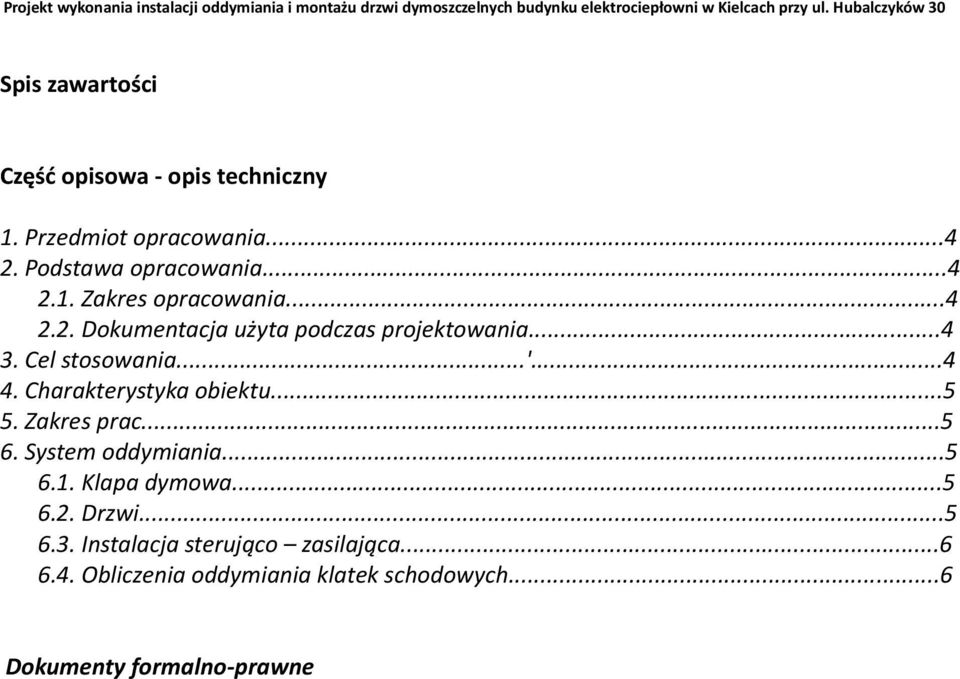

2 Projekt wykonania instalacji oddymiania i montażu drzwi dymoszczelnych budynku elektrociepłowni w Kielcach przy ul. Hubalczyków 30 Spis zawartości Część opisowa - opis techniczny 1. Przedmiot opracowania Podstawa opracowania Zakres opracowania Dokumentacja użyta podczas projektowania Cel stosowania...' Charakterystyka obiektu Zakres prac System oddymiania Klapa dymowa Drzwi Instalacja sterująco zasilająca Obliczenia oddymiania klatek schodowych...6 Dokumenty formalno-prawne

..4 2.2. Dokumentacja użyta podczas projektowania...4 3. Cel stosowania...'...4 4. Charakterystyka obiektu...5 5. Zakres prac...5 6.

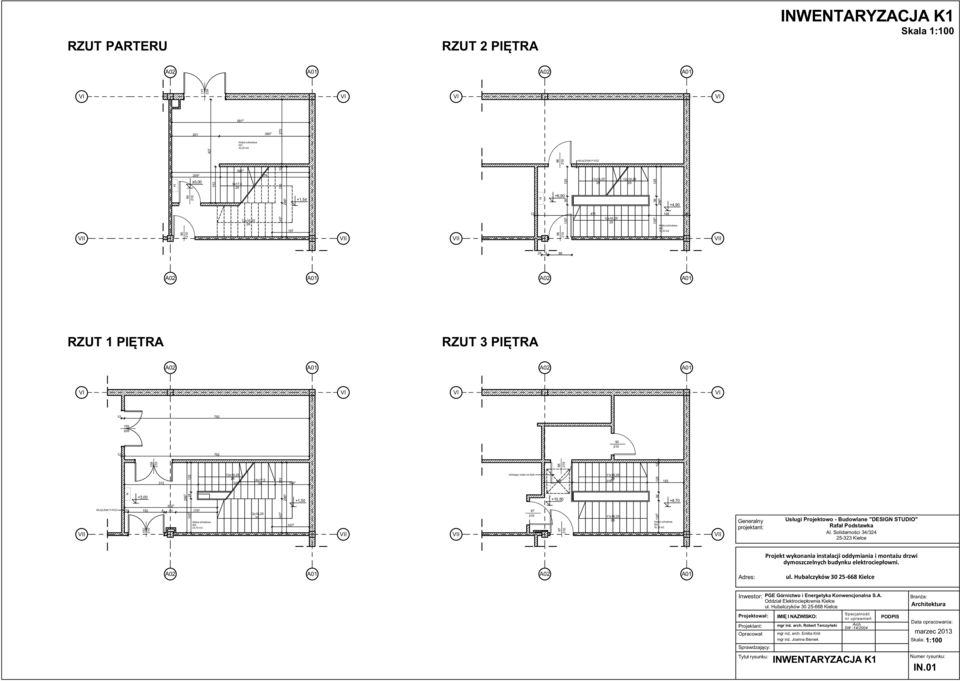

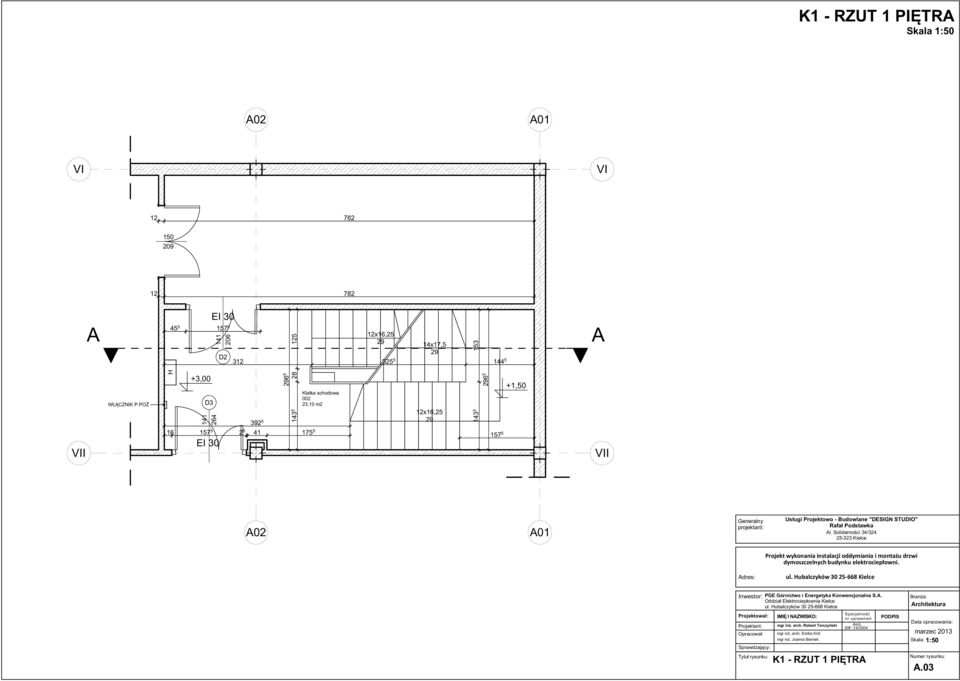

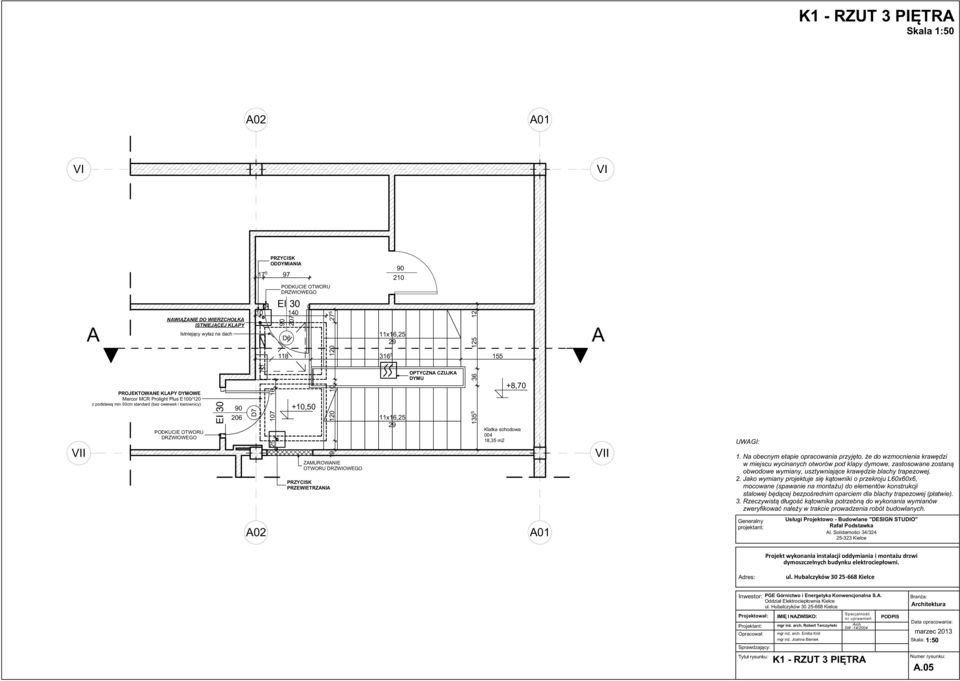

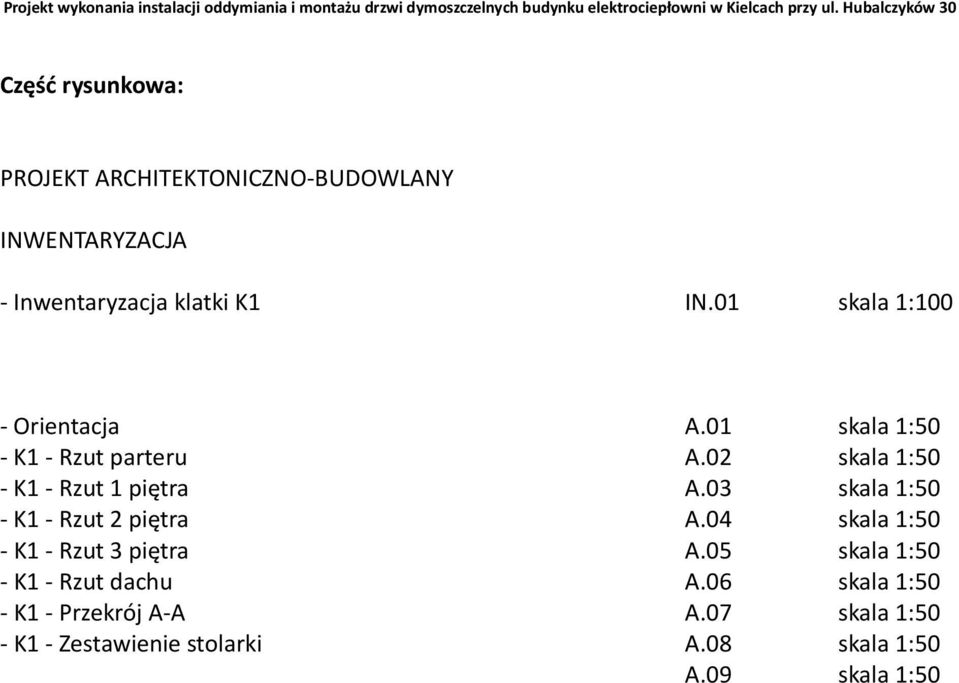

3 Projekt wykonania instalacji oddymiania i montażu drzwi dymoszczelnych budynku elektrociepłowni w Kielcach przy ul. Hubalczyków 30 Część rysunkowa: PROJEKT ARCHITEKTONICZNO-BUDOWLANY INWENTARYZACJA - Inwentaryzacja klatki K1 IN.01 skala 1:100 - Orientacja A.01 skala 1:50 - K1 - Rzut parteru A.02 skala 1:50 - K1 - Rzut 1 piętra A.03 skala 1:50 - K1 - Rzut 2 piętra A.04 skala 1:50 - K1 - Rzut 3 piętra A.05 skala 1:50 - K1 - Rzut dachu A.06 skala 1:50 - K1 - Przekrój A-A A.07 skala 1:50 - K1 - Zestawienie stolarki A.08 skala 1:50 A.09 skala 1:50

01 skala 1:100 - Orientacja A.01 skala 1:50 - K1 - Rzut parteru A.02 skala 1:50 - K1 - Rzut 1 piętra A.

4 Projekt wykonania instalacji oddymiania i montażu drzwi dymoszczelnych budynku elektrociepłowni w Kielcach przy ul. Hubalczyków Przedmiot opracowania. Przedmiotem niniejszego opracowania jest Projekt wykonawczy Systemu Oddymiania klatek schodowych oraz korytarza budynku Elektrociepłowni w Kielcach przy ul. Hubalczyków 30 Informacja: Niniejsze opracowanie jest projektem urządzenia przeciwpożarowego i podlega uzgodnieniu z Rzeczoznawcą ds. zabezpieczeń ppoż., nie wymaga natomiast spełnienia procedury związanej z przygotowaniem projektu budowlanego. 2. Podstawa opracowania. Podstawą wykonania niniejszego projektu jest: zlecenie Inwestora, wizja lokalna, dokumentacja techniczna budynku Zakres opracowania. Niniejsze opracowanie obejmuje, projekt wykonania instalacji oddymiania oraz montażu drzwi dymoszczelnych dla klatek K1 i K2, oraz korytarza w osiach 11-V w budynku elektrociepłowni w Kielcach przy ul. Hubalczyków Normy i rozporządzenia Rozporządzenie Ministra Spraw Wewnętrznych i Administracji w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów z dnia z dnia r. /Dz.U.. nr 109,poz. 719/ Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. nr 75 poz. 690) z poźniejszymi zmianami) PN-EN : Systemy kontroli rozprzestrzeniania dymu i ciepła -- Część 2: Wymagania techniczne dotyczące klap dymowych Materiały techniczne i zalecenia producentów systemów oddymiania. 3. Cel stosowania. Przeciwdziałanie rozprzestrzenianiu się dymu i gorących gazów pożarowych poza strefę objętą pożarem. Umożliwienie ewakuacji ludzi z zagrożonej strefy. Ułatwienie przeprowadzenia skutecznej akcji gaśniczo-ratowniczej poprzez zapewnienie odpowiedniej widzialności.

Hubalczyków 30 Informacja: Niniejsze opracowanie jest projektem urządzenia przeciwpożarowego i podlega uzgodnieniu z Rzeczoznawcą ds. zabezpieczeń ppoż.

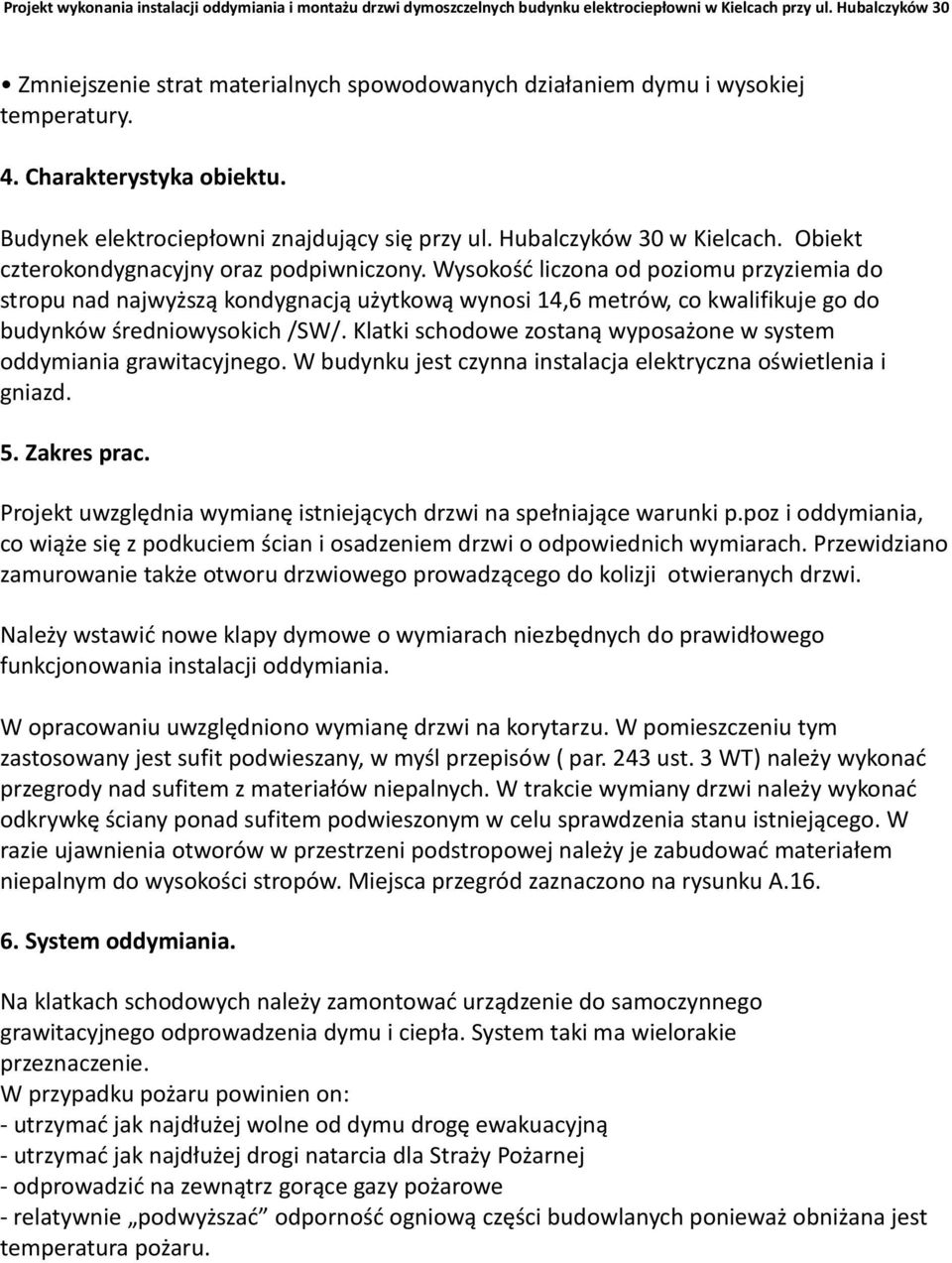

5 Projekt wykonania instalacji oddymiania i montażu drzwi dymoszczelnych budynku elektrociepłowni w Kielcach przy ul. Hubalczyków 30 Zmniejszenie strat materialnych spowodowanych działaniem dymu i wysokiej temperatury. 4. Charakterystyka obiektu. Budynek elektrociepłowni znajdujący się przy ul. Hubalczyków 30 w Kielcach. Obiekt czterokondygnacyjny oraz podpiwniczony. Wysokość liczona od poziomu przyziemia do stropu nad najwyższą kondygnacją użytkową wynosi 14,6 metrów, co kwalifikuje go do budynków średniowysokich /SW/. Klatki schodowe zostaną wyposażone w system oddymiania grawitacyjnego. W budynku jest czynna instalacja elektryczna oświetlenia i gniazd. 5. Zakres prac. Projekt uwzględnia wymianę istniejących drzwi na spełniające warunki p.poz i oddymiania, co wiąże się z podkuciem ścian i osadzeniem drzwi o odpowiednich wymiarach. Przewidziano zamurowanie także otworu drzwiowego prowadzącego do kolizji otwieranych drzwi. Należy wstawić nowe klapy dymowe o wymiarach niezbędnych do prawidłowego funkcjonowania instalacji oddymiania. W opracowaniu uwzględniono wymianę drzwi na korytarzu. W pomieszczeniu tym zastosowany jest sufit podwieszany, w myśl przepisów ( par. 243 ust. 3 WT) należy wykonać przegrody nad sufitem z materiałów niepalnych. W trakcie wymiany drzwi należy wykonać odkrywkę ściany ponad sufitem podwieszonym w celu sprawdzenia stanu istniejącego. W razie ujawnienia otworów w przestrzeni podstropowej należy je zabudować materiałem niepalnym do wysokości stropów. Miejsca przegród zaznaczono na rysunku A System oddymiania. Na klatkach schodowych należy zamontować urządzenie do samoczynnego grawitacyjnego odprowadzenia dymu i ciepła. System taki ma wielorakie przeznaczenie. W przypadku pożaru powinien on: - utrzymać jak najdłużej wolne od dymu drogę ewakuacyjną - utrzymać jak najdłużej drogi natarcia dla Straży Pożarnej - odprowadzić na zewnątrz gorące gazy pożarowe - relatywnie podwyższać odporność ogniową części budowlanych ponieważ obniżana jest temperatura pożaru.

Hubalczyków 30 w Kielcach. Obiekt czterokondygnacyjny oraz podpiwniczony.

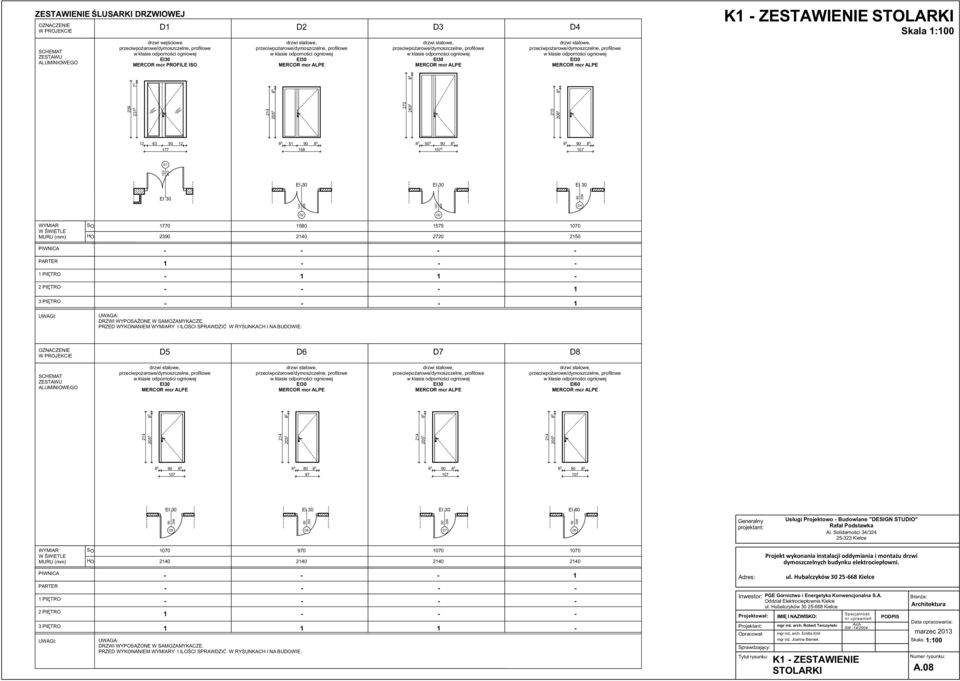

6 Projekt wykonania instalacji oddymiania i montażu drzwi dymoszczelnych budynku elektrociepłowni w Kielcach przy ul. Hubalczyków Drzwi. W opracowaniu uwzględniono wymianę istniejących drzwi w klatkach schodowych na przeciwpożarowe oraz dymoszczelne w klasie odporności ogniowej EI30 z samozamykaczami wg specyfikacji przedstawionej na rysunkach A.08 i A.15. W opracowywanym korytarzu należy wymienić dwie pary drzwi zaznaczonych na rysunku A.16 oraz wg specyfikacji Klapa dymowa. W stropie ostatniej kondygnacji nad klatką schodową zamontować należy klapę dymowowentylacyjną. Wykonać niezbędne obróbki blacharskie oraz uzupełnienia izolacji dachu. Zapewnić ochronę odgromową klapy oddymiającej zwodami pionowymi o wysokości 1m na podstawach betonowych przyłączonymi do istniejącej siatki zwodów odgromowych budynku. Klapa dymowa realizuje funkcję oddymiania i wyposażona powinny być w sterowanie elektryczne. Do klapy dymowej należy doprowadzić okablowanie z centralki oddymiania. Na obecnym etapie opracowania przyjęto że do wzmocnienia krawędzi w miejscu wycinanych otworów pod klapy dymowe, zastosowane zostaną obwodowe wymiany, usztywniające krawędzie blachy trapezowej. Jako wymiany projektuje się kątowniki o przekroju L60x60x6, mocowane (spawanie na montażu) do elementów konstrukcji stalowej będącej bezpośrednim oparciem dla blachy trapezowej (płatwie). Do celów kosztorysowych długość potrzebnego profilu kątownika oszacowano dla obu klatek schodowych na 30m (masa profilu ~ 165kg). Rzeczywistą długość kątownika potrzebną do wykonania wymianów zweryfikować należy w trakcie prowadzenia robót budowlanych Instalacja sterująco zasilająca. Wg opracowania branżowego Obliczenia oddymiania klatek schodowych. Poniżej wydano niezbędne obliczenia dla doboru klap oddymiających. Oznaczenia użyte we wzorach przy obliczaniu powierzchni czynnej oddymiania: A K powierzchnia rzutu poziomego klatki schodowej A K5% - powierzchnia geometryczna klapy A G powierzchnia geometryczna klapy A CZW wymagana powierzchnia czynna oddymiania A CZK powierzchnia czynna oddymiania klapy Obliczenia powierzchni otworów oddymiających dla klatki schodowej K1: Największa powierzchnia rzutu poziomego klatki schodowej zgodnie z rzutem wynosi: A K = 33,40 m 2

rysunkach A.08 i A.15. W opracowywanym korytarzu należy wymienić dwie pary drzwi zaznaczonych na rysunku A.16 oraz wg specyfikacji. 6.2. Klapa dymowa.

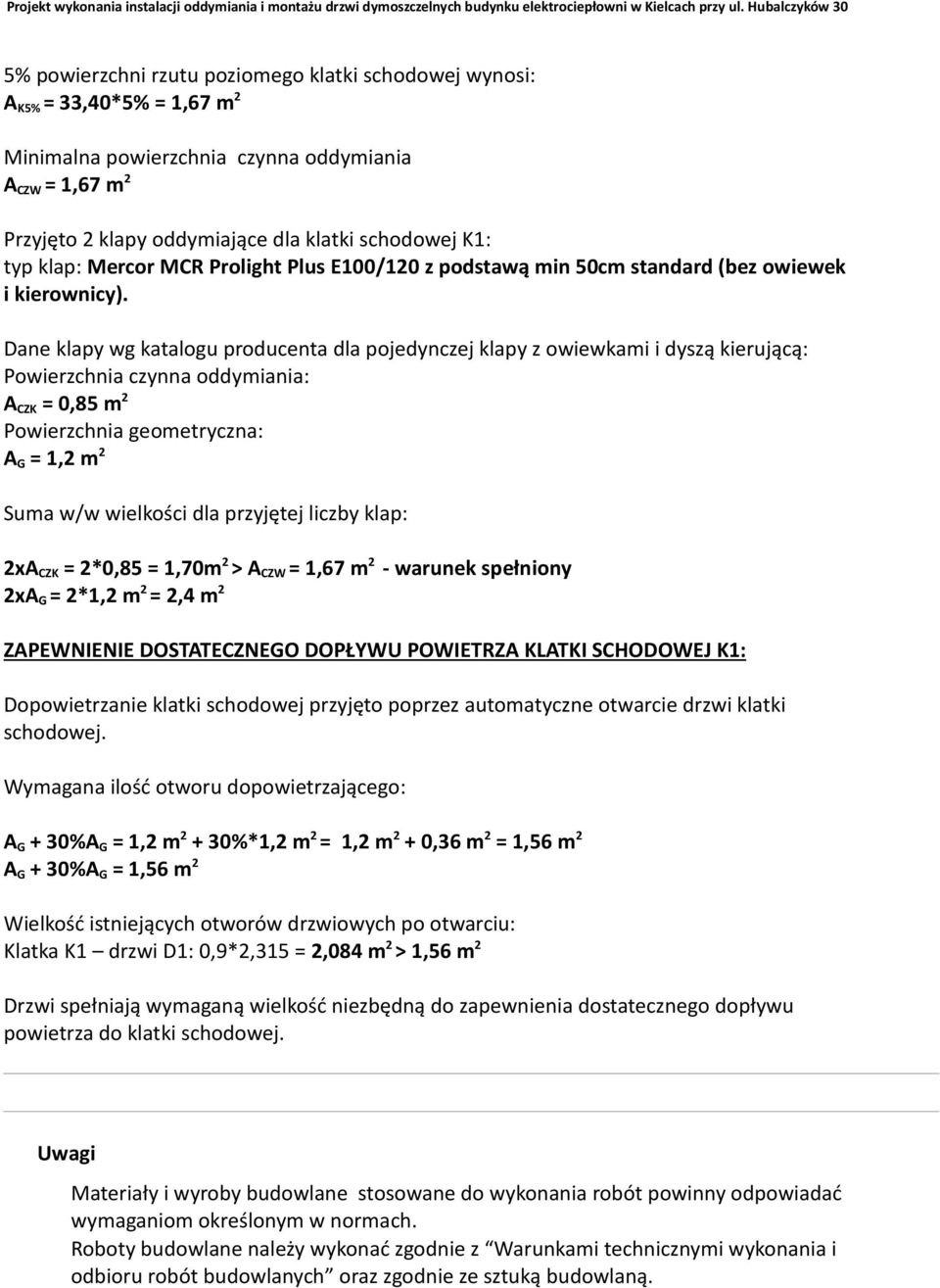

7 Projekt wykonania instalacji oddymiania i montażu drzwi dymoszczelnych budynku elektrociepłowni w Kielcach przy ul. Hubalczyków 30 5% powierzchni rzutu poziomego klatki schodowej wynosi: A K5% = 33,40*5% = 1,67 m 2 Minimalna powierzchnia czynna oddymiania A CZW = 1,67 m 2 Przyjęto 2 klapy oddymiające dla klatki schodowej K1: typ klap: Mercor MCR Prolight Plus E100/120 z podstawą min 50cm standard (bez owiewek i kierownicy). Dane klapy wg katalogu producenta dla pojedynczej klapy z owiewkami i dyszą kierującą: Powierzchnia czynna oddymiania: A CZK = 0,85 m 2 Powierzchnia geometryczna: A G = 1,2 m 2 Suma w/w wielkości dla przyjętej liczby klap: 2xA CZK = 2*0,85 = 1,70m 2 > A CZW = 1,67 m 2 - warunek spełniony 2xA G = 2*1,2 m 2 = 2,4 m 2 ZAPEWNIENIE DOSTATECZNEGO DOPŁYWU POWIETRZA KLATKI SCHODOWEJ K1: Dopowietrzanie klatki schodowej przyjęto poprzez automatyczne otwarcie drzwi klatki schodowej. Wymagana ilość otworu dopowietrzającego: A G + 30%A G = 1,2 m %*1,2 m 2 = 1,2 m 2 + 0,36 m 2 = 1,56 m 2 A G + 30%A G = 1,56 m 2 Wielkość istniejących otworów drzwiowych po otwarciu: Klatka K1 drzwi D1: 0,9*2,315 = 2,084 m 2 > 1,56 m 2 Drzwi spełniają wymaganą wielkość niezbędną do zapewnienia dostatecznego dopływu powietrza do klatki schodowej. Uwagi Materiały i wyroby budowlane stosowane do wykonania robót powinny odpowiadać wymaganiom określonym w normach. Roboty budowlane należy wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlanych oraz zgodnie ze sztuką budowlaną.

schodowej K1: typ klap: Mercor MCR Prolight Plus E100/120 z podstawą min 50cm standard (bez owiewek i kierownicy).

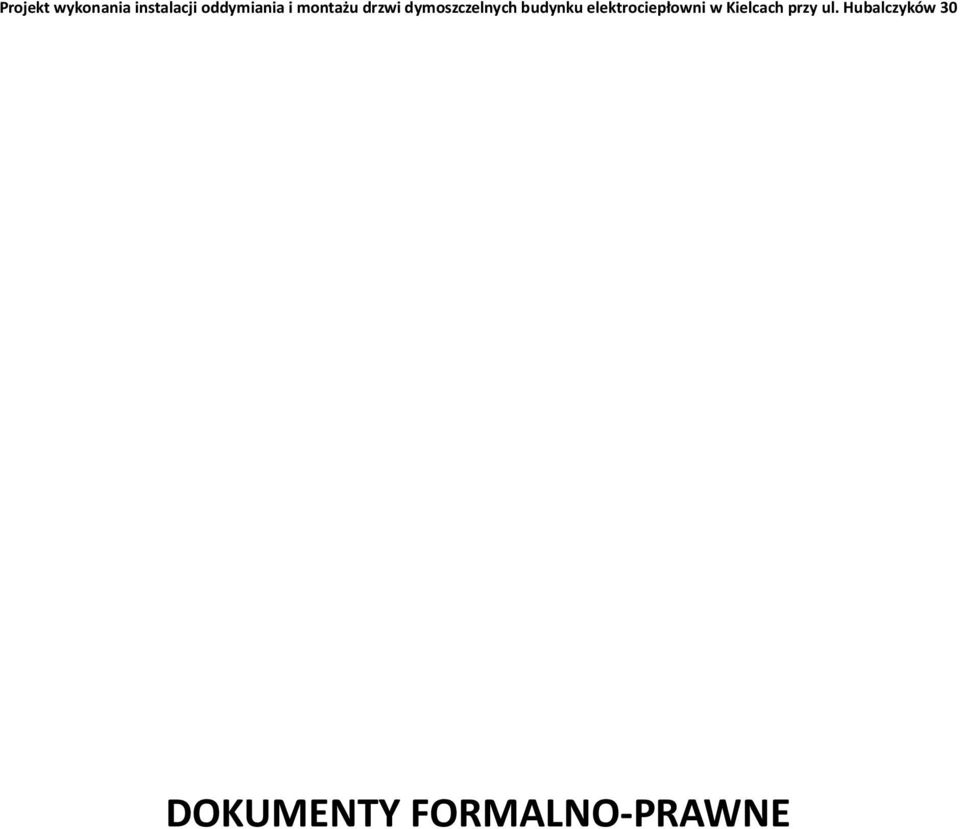

8 Projekt wykonania instalacji oddymiania i montażu drzwi dymoszczelnych budynku elektrociepłowni w Kielcach przy ul. Hubalczyków 30 DOKUMENTY FORMALNO-PRAWNE
