1 Podstawy fizyki kwantowej i budowy materii prof. dr hab. Aleksander Filip Żarnecki Zakład Cząstek i Oddziaływań Fundamentalnych Instytut Fizyki Doświadczalnej Wykład 5 7 listopada 2016 A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 1 / 33

2 Wykład 5 1 Hipoteza de Broigla 2 Potwierdzenie doświadczalne 3 Fale materii 4 Mikroskop elektronowy 5 Eksperyment qbounce A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 2 / 33

3 Wykład 5 1 Hipoteza de Broigla 2 Potwierdzenie doświadczalne 3 Fale materii 4 Mikroskop elektronowy 5 Eksperyment qbounce A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 3 / 33

4 Natura światła Dualizm korpuskularno-falowy Wykład 4 Aby opisać wyniki eksperymentalne musimy przyjąć że: światło (każda fala elektromagnetyczna) to strumień fotonów rozchodzenie się fali (propagację fotonów) opisują równania Maxwella to nie są klasyczne kulki opisane dynamiką Newtona!!! prawdopodobieństwo detekcji fotonu (obserwowane natężenie światła) jest proporcjonalne do kwadratu amplitudy fali elektromagnetycznej p( r, t) I ( r, t) E 2 ( r, t) foton jest cząstką, ale jego ruch opisany jest równaniem falowym... A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 4 / 33

5 Natura światła Opis cząstkowy Einstein Foton fali o częstości ν i długości fali λ: λ ν = c p c = E = h ν = h c λ A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 5 / 33

6 Natura światła Opis cząstkowy Einstein Foton fali o częstości ν i długości fali λ: λ ν = c p c = E = h ν = h c λ Opis falowy Harmoniczna fala płaska: Maxwell E( r, t) = E 0 e i( k r ωt) gdzie: ω = 2πν, k = 2π λ A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 5 / 33

7 Hipoteza de Broigla Dla fotonu możemy więc zapisać: p = h λ = h 2π k E = h 2π ω A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 6 / 33

8 Hipoteza de Broigla Dla fotonu możemy więc zapisać: p = h λ = h 2π k E = h 2π ω Louis de Broiglie 1923/1924 doszedł do wniosku, że falowe własności przynależą wszystkim cząstkom. Zależność liczby falowej k i częstości kołowej ω od energii E i pędu p powinna być taka sama jak dla fotonu (!) p = k E = ω gdzie: = h 2π A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 6 / 33

9 Hipoteza de Broigla Luis de Broglie przedstawił swoją teorię w ramach rozprawy doktorskiej z fizyki teoretycznej. W fizyce teoretycznej nie ma wymagania, żeby przedstawiana teoria była prawdziwa (opisywała rzeczywistość)... Teoria de Broigla nie była na początku traktowana zbyt poważnie. Choć istniały już doświadczalne przesłanki jej słuszności... A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 7 / 33

10 Hipoteza de Broigla Luis de Broglie przedstawił swoją teorię w ramach rozprawy doktorskiej z fizyki teoretycznej. W fizyce teoretycznej nie ma wymagania, żeby przedstawiana teoria była prawdziwa (opisywała rzeczywistość)... Teoria de Broigla nie była na początku traktowana zbyt poważnie. Choć istniały już doświadczalne przesłanki jej słuszności... Dlaczego trudno dostrzec fale materii? Dla nierelatywistycznego elektronu rozpędzonego napięciem U: λ = h p = h 2me E = h 2me eu E = p2 2m A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 7 / 33

11 Hipoteza de Broigla Luis de Broglie przedstawił swoją teorię w ramach rozprawy doktorskiej z fizyki teoretycznej. W fizyce teoretycznej nie ma wymagania, żeby przedstawiana teoria była prawdziwa (opisywała rzeczywistość)... Teoria de Broigla nie była na początku traktowana zbyt poważnie. Choć istniały już doświadczalne przesłanki jej słuszności... Dlaczego trudno dostrzec fale materii? Dla nierelatywistycznego elektronu rozpędzonego napięciem U: λ = h p = h 2me E = h 2me eu E = p2 2m λ 12.3 Å V U A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 7 / 33

12 Hipoteza de Broigla Luis de Broglie przedstawił swoją teorię w ramach rozprawy doktorskiej z fizyki teoretycznej. W fizyce teoretycznej nie ma wymagania, żeby przedstawiana teoria była prawdziwa (opisywała rzeczywistość)... Teoria de Broigla nie była na początku traktowana zbyt poważnie. Choć istniały już doświadczalne przesłanki jej słuszności... Dlaczego trudno dostrzec fale materii? Dla nierelatywistycznego elektronu rozpędzonego napięciem U: λ = h p = h 2me E = h 2me eu E = p2 2m λ 12.3 Å V U Elektron przyspieszony napięciem 100 V: λ e 1.2 Å 1Å=10 10 m tyle samo co dla promieniowania rentgenowskiego przy napięciu 10 kv A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 7 / 33

13 Wykład 5 1 Hipoteza de Broigla 2 Potwierdzenie doświadczalne 3 Fale materii 4 Mikroskop elektronowy 5 Eksperyment qbounce A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 8 / 33

14 Doświadczenie Davissona i Germera Już w 1921 roku C.J.Davisson, badając rozpraszanie elektronów na powierzchni różnych metali, zauważył dziwne kształty rozkładów kątowych. Efekt stał się dużo silniejszy, gdy po wypadku w laboratorium polikrystaliczna próbka niklu uległa rekrystalizacji. Układ doświadczalny: A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 9 / 33

15 Doświadczenie Davissona i Germera Już w 1921 roku C.J.Davisson, badając rozpraszanie elektronów na powierzchni różnych metali, zauważył dziwne kształty rozkładów kątowych. Efekt stał się dużo silniejszy, gdy po wypadku w laboratorium polikrystaliczna próbka niklu uległa rekrystalizacji. Układ doświadczalny: A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 9 / 33

16 Doświadczenie Davissona i Germera Już w 1921 roku C.J.Davisson, badając rozpraszanie elektronów na powierzchni różnych metali, zauważył dziwne kształty rozkładów kątowych. Efekt stał się dużo silniejszy, gdy po wypadku w laboratorium polikrystaliczna próbka niklu uległa rekrystalizacji. Publikacja wyników: 1927 A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 9 / 33

17 Doświadczenie Davissona i Germera Dla wybranych ustawień kryształu i kierunków obserwacji, liczba rozproszonych elektronów bardzo silnie zależała od przyłożonego napięcia: Natężenie w funkcji napięcia dla różnych kątów obserwacji A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 10 / 33

18 Doświadczenie Davissona i Germera Dla wybranych ustawień kryształu i kierunków obserwacji, liczba rozproszonych elektronów bardzo silnie zależała od przyłożonego napięcia: Natężenie w funkcji kąta dla różnych napięć i dwóch ustawień kryształu A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 10 / 33

19 Doświadczenie Davissona i Germera Wynik można wytłumaczyć przyjmując hipotezę falowej natury elektronu Wzmocnienie możemy obserwować pod kątem odpowiadającym ustawieniu płaszczyzn atomowych w krysztale: jeśli jednocześnie różnica dróg optycznych pomiędzy płaszczyznami D sin ϕ = nλ A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 11 / 33

20 Doświadczenie Davissona i Germera Wynik można wytłumaczyć przyjmując hipotezę falowej natury elektronu Wzmocnienie możemy obserwować pod kątem odpowiadającym ustawieniu płaszczyzn atomowych w krysztale: jeśli jednocześnie różnica dróg optycznych pomiędzy płaszczyznami D sin ϕ = nλ Obserwowane maksimum dla ϕ = 50, D = 2.15 Å λ = 1.65 Å n = 1 Teoria de Broigla: λ = h p λ = 1.67 Å A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 11 / 33

21 Dyfrakcja elektronów W 1927 roku G.P.Thomson (syn J.J.Thomsona) zaobserwował dyfrakcję energetycznych elektronów przy przejściu przez cienką metalową folię Elektrony o E e = 600 ev λ e 0.5 Å przechodzące przez folię aluminiową A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 12 / 33

22 Dyfrakcja elektronów W 1927 roku G.P.Thomson (syn J.J.Thomsona) zaobserwował dyfrakcję energetycznych elektronów przy przejściu przez cienką metalową folię Elektrony o E e = 600 ev λ e 0.5 Å przechodzące przez folię aluminiową Obraz uzyskany dla promieni rentgenowskich λ γ 0.7 Å Zgodny rozkład maksimów dyfrakcyjnych potwierdzenie opisu falowego A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 12 / 33

23 Dyfrakcja elektronów W 1927 roku G.P.Thomson (syn J.J.Thomsona) zaobserwował dyfrakcję energetycznych elektronów przy przejściu przez cienką metalową folię Elektrony o E e = 600 ev λ e 0.5 Å przechodzące przez folię aluminiową Obraz uzyskany dla powolnych neutronów (0.06 ev) na miedzi λ n 1.2 Å Zgodny rozkład maksimów dyfrakcyjnych potwierdzenie opisu falowego A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 12 / 33

24 Dyfrakcja elektronów Podobnie jak dla światła, dyfrakcję obserwujemy w różnych sytuacjach Ugięcie na krawędzi folii: światło czerwone: λ γ 600 nm elektrony: λ e = 0.05 Å Elektrony na drucie 2µm, λ e = 0.03 Å A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 13 / 33

25 Dyfrakcja elektronów Rozpraszanie wiązki elektronów na jądrach pomiar ich rozmiarów. Charakterystyczne minima dyfrakcyjne jak w rozpraszaniu na kulistej przegrodzie. 1 fm = m A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 14 / 33

26 Dyfrakcja protonów Rozpraszanie proton-proton i proton-antyproton Wyniki eksperymentów ISR i UA4 w CERN Rozpraszanie elastyczne: p + p p + p rozmiar protonu 0.8 fm Przekaz czteropędu t jest miarą kąta rozproszenia A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 15 / 33

27 Dyfrakcja neutronów Jest obecnie, obok dyfrakcji promieniowania rentgenowskiego, najsilniejszym narzędziem badania struktury materii na poziomie atomowym Wyniki pomiaru rozpraszania neutronów (λ n = 2.08Å) na proszku MOF5-4D 2 i wizualizacja rekonstruowanej struktury. A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 16 / 33

28 Wykład 5 1 Hipoteza de Broigla 2 Potwierdzenie doświadczalne 3 Fale materii 4 Mikroskop elektronowy 5 Eksperyment qbounce A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 17 / 33

29 Fale materii Każdą cząstkę swobodną o określonej energii i pędzie możemy przedstawić w postaci fali harmonicznej [ )] Ψ( r, t) = A exp i ( k r ω t A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 18 / 33

30 Fale materii Każdą cząstkę swobodną o określonej energii i pędzie możemy przedstawić w postaci fali harmonicznej [ ( p Ψ( r, t) = A exp i r E )] t A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 18 / 33

31 Fale materii Każdą cząstkę swobodną o określonej energii i pędzie możemy przedstawić w postaci fali harmonicznej [ ( p Ψ( r, t) = A exp i r E )] t Dla cząstki poruszającej się w dodatnim kierunku osi X Ψ(x, t) = A e i(kx x ω t) A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 18 / 33

32 Fale materii Każdą cząstkę swobodną o określonej energii i pędzie możemy przedstawić w postaci fali harmonicznej [ ( p Ψ( r, t) = A exp i r E )] t Dla cząstki poruszającej się w dodatnim kierunku osi X k x > 0 Ψ(x, t) = A e i(kx x ω t) Dla cząstki poruszającej się w ujemnym kierunku osi X k x < 0 Ψ(x, t) = A e i(kx x ω t) k x = p x ω = E najczęściej będziemy właśnie omawiać zagadnienia jednowymiarowe A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 18 / 33

33 Fale materii Fala harmoniczna to idealizacja! Odpowiada cząstce o dokładnie znanym pędzie i energii, ale nieokreślonej pozycji (może być wszędzie)... A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 19 / 33

34 Fale materii Fala harmoniczna to idealizacja! Odpowiada cząstce o dokładnie znanym pędzie i energii, ale nieokreślonej pozycji (może być wszędzie)... Rzeczywiste funkcje falowe są najczęściej ograniczone w przestrzeni. Ale możemy je zawsze przedstawić jako superpozycję fal harmonicznych! (dla cząstek swobodnych) A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 19 / 33

35 Fale materii Fala harmoniczna to idealizacja! Odpowiada cząstce o dokładnie znanym pędzie i energii, ale nieokreślonej pozycji (może być wszędzie)... Rzeczywiste funkcje falowe są najczęściej ograniczone w przestrzeni. Ale możemy je zawsze przedstawić jako superpozycję fal harmonicznych! (dla cząstek swobodnych) Paczka falowa Superpozycja wielu fal harmonicznych (w ogólności: stanów bazowych ) Już złożenie dwóch fal harmonicznych daje pewną informację o pozycji A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 19 / 33

36 Fale materii Paczka falowa Aby uzyskać lokalizację przestrzenną fali trzeba dokonać superpozycji stanów o ciągłym rozkładzie wektora falowego: ψ(x, t) = 1 + ϕ(k)e i(kx ωt) dk 2π W przypadku cząstki swobodnej, rozkład w przestrzeni pędów ϕ(k) nie będzie zależał od czasu I zasada dynamiki Newtona Rozkład w przestrzeni pędów możemy wyznaczyć poprzez transformatę Fouriera rozkładu przestrzennego więcej na ćwiczeniach A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 20 / 33

37 Fale materii Paczka falowa Paczki falowe dla cząstek definiujemy podobnie od impulsów fali elektromagnetycznej (superpozycja fal harmonicznych) Jest jednak istotna różnica! Dla fali elektromagnetycznej (fotonów): ω = E = p c = k c v f = ω k = const = c v f = ω k - prędkość fazowa fali Dla fal elektromagnetycznych (w próżni) jest stała i nie zależy od pędu A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 21 / 33

38 Fale materii Prędkość fazowa Dla paczek fal de Broigla Rozważamy przypadek nierelatywistyczny: E k = mv 2 2 = p2 2m ω = E = p 2 2m = p 2m k = v 2 k v f = ω k = v 2??? A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 22 / 33

39 Fale materii Prędkość fazowa Dla paczek fal de Broigla Rozważamy przypadek nierelatywistyczny: E k = mv 2 2 = p2 2m ω = E = p 2 2m = p 2m k = v 2 k v f = ω k = v 2 Prędkość fazowa jest prędkością rozchodzenia się harmonicznych oscylacji fazy funkcji falowej, ale nie można jej utożsamiać z prędkością cząstki!!! A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 22 / 33

40 Fale materii Prędkość fazowa Dla paczek fal de Broigla Rozważamy przypadek nierelatywistyczny: E k = mv 2 2 = p2 2m ω = E = p 2 2m = p 2m k = v 2 k v f = ω k = v 2 Prędkość fazowa jest prędkością rozchodzenia się harmonicznych oscylacji fazy funkcji falowej, ale nie można jej utożsamiać z prędkością cząstki!!! Prędkość grupowa opisuje prędkość propagacji cząstki (jej paczki falowej) v g = dω(k) dk A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 22 / 33

41 Fale materii Prędkość grupowa Dla paczek fal de Broigla Rozważamy przypadek nierelatywistyczny: E k = mv 2 2 = p2 2m ω(k) = E = p 2 2m = p2 2m 2 = 2m k2 v g = dω(k) dk = 2m 2k = k m = p m = v Prędkość grupową paczki falowej możemy utożsamiać z predkością cząstki! A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 23 / 33

42 Fale materii Prędkość grupowa Dla paczek fal de Broigla Rozważamy przypadek nierelatywistyczny: E k = mv 2 2 = p2 2m ω(k) = E = p 2 2m = p2 2m 2 = 2m k2 v g = dω(k) dk = 2m 2k = k m = p m = v Prędkość grupową paczki falowej możemy utożsamiać z predkością cząstki! Dla fal de Broigla prędkość grupowa jest różna od prędkości fazowej. Oznacza to, że profil paczki falowej zmienia się w czasie! Ewolucja paczki falowej! A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 23 / 33

43 Wykład 5 1 Hipoteza de Broigla 2 Potwierdzenie doświadczalne 3 Fale materii 4 Mikroskop elektronowy 5 Eksperyment qbounce A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 24 / 33

44 Transmisyjny Mikroskop Elektronowy Rozdzielczość mikroskopów optycznych ograniczona jest przez długość fali światła widzialnego ( nm). Jeśli chcemy dokładniej obejżeć próbkę, możemy wykorzystać elektrony. Ograniczenie wynikające z ich falowego rozmycia jest na poziomie rozmiarów atomów. A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 25 / 33

45 Transmisyjny Mikroskop Elektronowy Rozdzielczość mikroskopów optycznych ograniczona jest przez długość fali światła widzialnego ( nm). Jeśli chcemy dokładniej obejżeć próbkę, możemy wykorzystać elektrony. Ograniczenie wynikające z ich falowego rozmycia jest na poziomie rozmiarów atomów. Wirus Zachodniego Nilu A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 25 / 33

46 Skaningowy Mikroskop Elektronowy Mikroskop transmisyjny pozwala badać jedynie cienkie warstwy substancji W przypadku innych próbek możemy mierzyć rozproszone elektrony. Nie mamy klasycznego obrazu. Mierzymy rozposzenie dla różnych punktów padania wiązki. Rozdzielczość ograniczona jest rozmiarami wiązki omiatającej badany przedmiot. A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 26 / 33

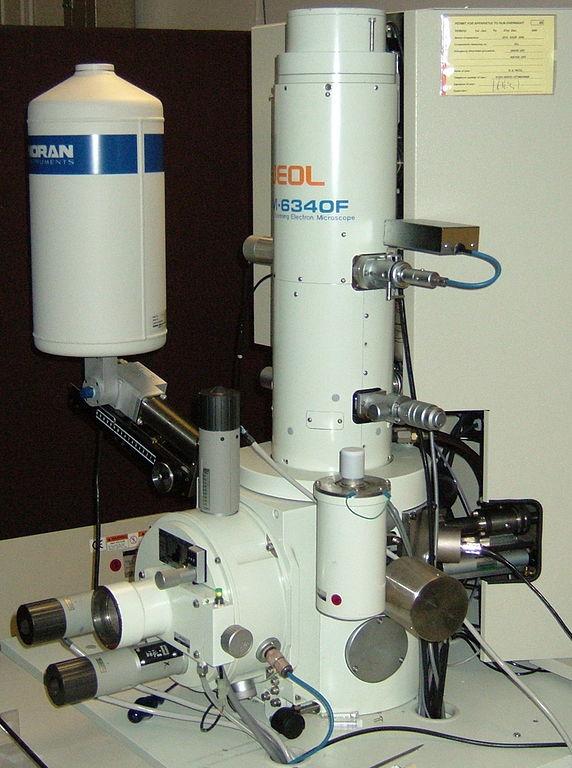

47 Skaningowy Mikroskop Elektronowy Mikroskop transmisyjny pozwala badać jedynie cienkie warstwy substancji W przypadku innych próbek możemy mierzyć rozproszone elektrony. Nie mamy klasycznego obrazu. Mierzymy rozposzenie dla różnych punktów padania wiązki. Rozdzielczość ograniczona jest rozmiarami wiązki omiatającej badany przedmiot. Pył księżycowy A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 26 / 33

48 Skaningowy Mikroskop Elektronowy Mikroskop transmisyjny pozwala badać jedynie cienkie warstwy substancji W przypadku innych próbek możemy mierzyć rozproszone elektrony. Nie mamy klasycznego obrazu. Mierzymy rozposzenie dla różnych punktów padania wiązki. Rozdzielczość ograniczona jest rozmiarami wiązki omiatającej badany przedmiot. Pyłki kwiatowe (sztuczne kolory) A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 26 / 33

49 Holografia Elektronowa Doświadczenie Möllenstedta Dükera 1956 Elektronowy odpowiednik doświadczenia Younga. Interferencja dwóch wiązek elektronów: Prążki interferencyjne Dodatnio naładowany drut dzieli wiązkę na dwie A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 27 / 33

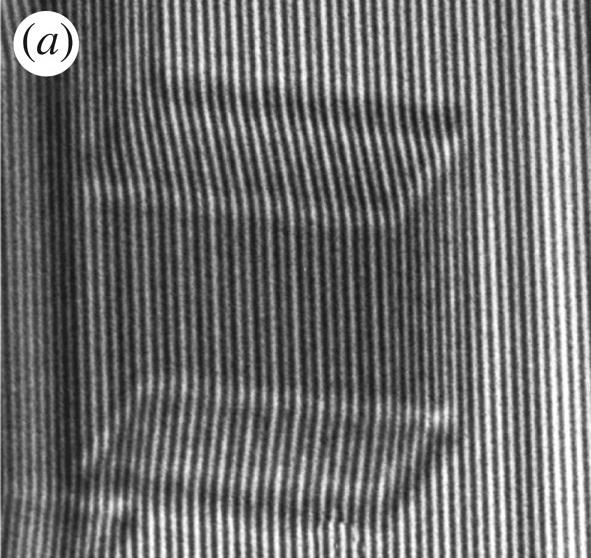

50 Holografia Elektronowa W układzie interferencyjnym wprowadzamy próbkę, która częściowo przesłania wiązkę elektronów. Obraz interferencyjny ulega zmianie: Hologram kryształu MgO H.Lichte, D.Geiger, M.Linck, Phil. Trans. R. Soc. A (2009) 367, A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 28 / 33

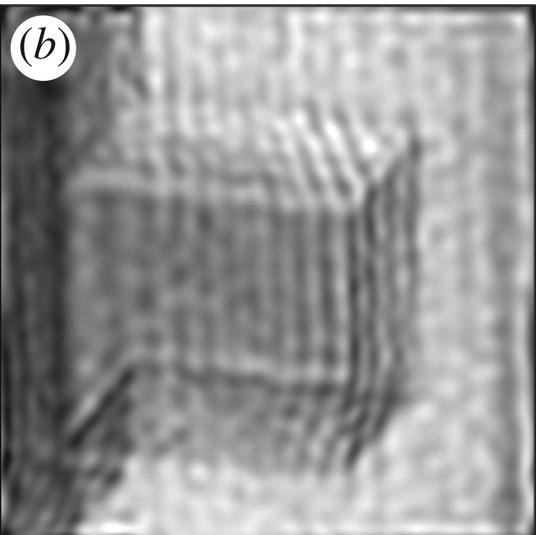

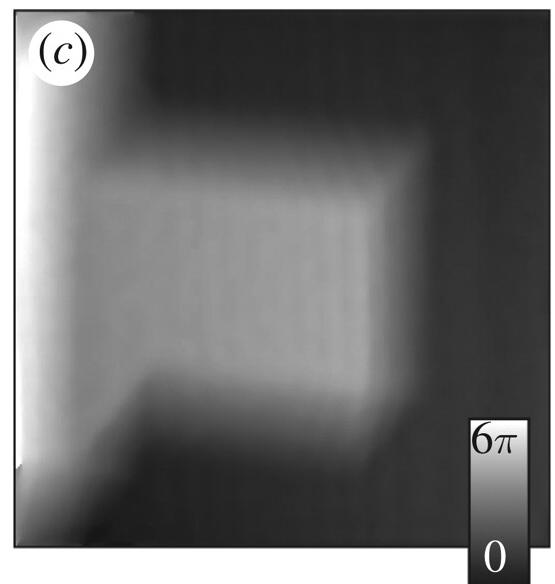

51 Holografia Elektronowa Obraz interferencyjny pozwala uzyskać informację o amplitudzie i fazie rozpraszania elektronów w danym materiale z rozdzielczością przestrzenną lepszą niż w zwykłym mikroskopie transmisyjnym Wyniki analizy obrazu kryształu MgO Amplituda Faza H.Lichte, D.Geiger, M.Linck, Phil. Trans. R. Soc. A (2009) 367, A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 29 / 33

52 Holografia Elektronowa Obraz interferencyjny pozwala uzyskać informację o amplitudzie i fazie rozpraszania elektronów w danym materiale z rozdzielczością przestrzenną lepszą niż w zwykłym mikroskopie transmisyjnym Wyniki analizy obrazu cienkich warstw półprzewodnika Amplituda Faza Faza ujawnia dodatkowe szczegóły! H.Lichte, D.Geiger, M.Linck, Phil. Trans. R. Soc. A (2009) 367, A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 30 / 33

53 Wykład 5 1 Hipoteza de Broigla 2 Potwierdzenie doświadczalne 3 Fale materii 4 Mikroskop elektronowy 5 Eksperyment qbounce A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 31 / 33

54 Spadek swobodny neutronów qbounce Eksperyment qbounce badał zachowanie ultra-zimnych neutronów Neutrony o energii pev (10 12 ev) spadają ze stopnia o wysokości 20µm A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 32 / 33

55 Spadek swobodny neutronów qbounce Wyniki pomiaru spadku swobodnego ultra-zimnych neutronów Mierzymy pozycję neutronu uderzającego w detektor. Położenie detektora czas spadku swobodnego (v = 5 12 m/s) A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 33 / 33

56 Spadek swobodny neutronów qbounce Wyniki pomiaru spadku swobodnego ultra-zimnych neutronów Mierzymy pozycję neutronu uderzającego w detektor. Położenie detektora czas spadku swobodnego (v = 5 12 m/s) A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 33 / 33

57 Spadek swobodny neutronów qbounce Wyniki pomiaru spadku swobodnego ultra-zimnych neutronów Mierzymy pozycję neutronu uderzającego w detektor. Położenie detektora czas spadku swobodnego (v = 5 12 m/s) A.F.Żarnecki Podstawy fizyki kwantowej... Wykład 5 33 / 33
