Metody Optyczne w Technice. Wykład 5 Interferometria laserowa

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "Metody Optyczne w Technice. Wykład 5 Interferometria laserowa"

Transkrypt

1 Metody Optyczne w Technice Wykład 5 nterferometria laserowa

2 Promieniowanie laserowe Wiązka monochromatyczna Duża koherencja przestrzenna i czasowa Niewielka rozbieżność wiązki Duża moc Największa możliwa prędkość pomiaru

3 Dalmierz Dwa obiektywy obserwują obiekt kąt paralaksy świadczy o odległości L d L tanθ ( d d tan θ ) L θ d L sin θ d θ tanθ d

4 Dalmierz laserowy Krótki impuls światła jest wysyłany w kierunku obiektu oraz odbierany po odbiciu mierzymy czas przelotu L L L 1 L nct 1 n n ct n t t 1 nc t

5 Dalmierz laserowy Po odbiciu (najczęściej od powierzchni rozpraszającej) światło zachowuje się jak fala kulista więc jej natężenie spada z kwadratem odległości potrzeba laserów dużej mocy Współczynnik załamania zależy od temperatury ciśnienia zawartości pary wodnej (wilgotności) powietrza Wielkość plamki ogranicza precyzję poprzeczną pomiaru

6 Dalmierz laserowy Zasięg od 0 cm do metrów (w zależności od precyzji i jakości urządzenia) Dokładność ok. 1 mm Czas przelotu impulsu przy odległości 10 metrów 007 μs (częstotliwość impulsów 15 MHz) W praktyce częstotliwość ok. 50 Hz

7 Efekt Dopplera Częstotliwość fali zależy od prędkości źródła i odbiornika W mechanice klasycznej (dźwięk fale na wodzie) tłumaczy to się nieruchomym ośrodkiem w którym rozchodzi się fala W przypadku światła wynika to ze szczególnej teorii względności i dylatacji czasu

8 Laserowy miernik prędkości Jeśli impuls laserowy odbije się od poruszającego obiektu nastąpi przesunięcie częstotliwości (barwy) światła Przy prędkości 100 km/h przesunięcie częstotliwości wyniesie 01% częstotliwości źródła (ok. 1 nm)

9 Dalmierz fazowy Emituje fale ciągłe zamiast impulsu Badana jest różnica faz między światłem wysyłanym a odbieranym Precyzja pomiaru rzędu długości fali

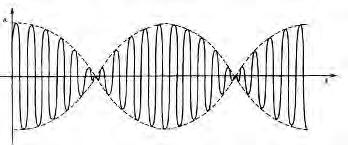

10 nterferencja ( ) ( ) ( ) ( ) [ ] ( ) ( ) ( ) ( ) ( ) ( ) [ ] z y x z y x t t z y x t z y x E t z y x z y x t i z y x A t z y x E cos exp ϕ ϕ ω ω ϕ ω

11 nterferometria ( ) ( ) ( ) ( ) ( ) L nc Lf L L L L L nc Lf L L nc Lf L z y x cos 1 cos 1 cos 1 cos 1 cos 1 cos 1 cos π π λ π λ λ π λ λ π λ ϕ λ π ϕ π λ π ϕ

12 nterferometria Pomiar sprowadza się więc do pomiaru odległości pomiędzy kolejnymi minimami (maksimami) interferencyjnymi L Lf ϕ ( x y z) π π λ nc Można w ten sposób bardzo dokładnie mierzyć L przesunięcia (ilość prążków) prędkość (ilość prążków na jednostkę czasu) zmiany współczynnika załamania częstotliwość fali

13 nterometryczny pomiar kąta W przypadku gdy wiązki tworzą pewien kąt θ powstają prążki interferencyjne w płaszczyźnie ekranu (zdłuż kierunku x: ( ) πfx x θ 1 cos sinθ 0 nc

14 nterometryczny pomiar kąta Pomiar sprowadza się do znalezienia odległości między kolejnymi prążkami która zależeć będzie od kąta θ częstotliwości fali i współczynnika załamania Przy nieruchomych źródłach kąt zmieniać będzie także odsuwanie i przysuwanie ekranu

15 Sposoby kodowania obrazu interferometrycznego nterferencja wiązki z wiązką sprzężoną (biegnącą w przeciwnym kierunku) nterferencja wiązki z wiązką przesuniętą (kątowo lub poprzecznie) nterferencja wiązki przedmiotowej z wiązką odniesienia

16 nterferometry z podziałem czoła fali np. nterferometr Younga Z podziałem amplitudy np. interferometr Michelsona

17 nterferometry

18 nterferometry

19 nterferometr Fizeau

20 Pierścienie Newtona

21

22 Pomiar współczynnika załamania

23 nterferometr Macha-Zendera

24 nterferometr Sagnaca

25 ( x y) U exp R Holografia * ( ikr) U U exp( ikr) * U exp( ikr) A A R A R A R

26 Hologramy Zapisany obraz obiektu w postaci amplitudy i fazy możliwość pełnego odtworzenia obrazu (głębia paralaksa) nformacja zapisana w każdym miejscu kliszy (przecięcie nie powoduje utraty części obrazu) Zapis wymaga bardzo stabilnych warunków mechanicznych Poprawne odtworzenie wymaga oświetlenia falą odniesienia zgodną z falą zapisu

27 Holografia syntetyczna Hologram można także wygenerować komputerowo Dostępne są tzw. Przestrzenne modulatory światła (SLM) które pozwalają wyświetlać płytkę fazową z rozdzielczością HD na ekranie wielkości 07 (rozmiar piksela 8 μm) Pozwala to już dzisiaj tworzyć ruchome hologramy

28 Hologramy
