1 Część III : OPIS PRZEDMIOTU ZAMÓWIENIA W POSTĘPOWANIU O UDZIELENIE ZAMÓWIENIA PUBLICZNEGO PROWADZONYM W TRYBIE PRZETARGU NIEOGRANICZONEGO NA ROBOTY BUDOWLANE pn.: Doszczelnianie sieci wodociągowej w Nowym Targu prowadzonego zgodnie z postanowieniami ustawy z dnia 29 stycznia 2004 roku Prawo zamówień publicznych (tekst jednolity: Dz. U. z 2013, poz. 907 z późn. zmian. Część III SIWZ zawiera 6. stron + Załączniki 1

2 Spis treści: 1. PODSTAWA OPRACOWANIA PRZEDMIOT I ZAKRES OPRACOWANIA: Opis terenu inwestycji: Projektowane zagospodarowanie terenu: OPIS PROJEKTOWANYCH ROZWIĄZAŃ Szczegółowe opisy i rysunki projektowanych rozwiązań, wykonania i odbioru robót znajdują się w załączonych Projektach Wykonawczych...5 2

3 1. PODSTAWA OPRACOWANIA Podstawą opracowania jest projekt budowlany, opracowany przez: GSG INDUSTRIA Sp. z o.o. TECHNOLOGIE BEZWYKOPOWE Ul. Granitowa Szczecin 2. PRZEDMIOT I ZAKRES OPRACOWANIA: 2.1. Opis terenu inwestycji: Inwestycja zlokalizowana jest w województwie małopolskim, w powiecie nowotarskim, na terenie miasta Nowy Targ, w rejonie ulic: Podtatrzańskiej, Nadwodniej, Sikorskiego, Szaflarskiej, Konfederacji Tatrzańskiej. Sieć wodociągowa, odgałęzienia i przyłącza zbudowane są z rur żeliwnych, stalowych oraz PEHD. Istniejące sieci wodociągowe, odgałęzienia i przyłącza wodociągowe przebiegają w pasie drogowym w jezdni asfaltowej, w poboczach, chodnikach, terenach zielonych oraz terenach prywatnych.. Z innych obiektów znajdujących się w obszarze przewidywanych robót to: gazociągi średnioprężne linie kablowe elektroenergetyczne NN i WN linie kablowe teletechniczne kanały ścieków sanitarnych i deszczowych - przyłącza budynków do sieci gazowej, kanalizacyjnej, deszczowej. energetycznej, teletechnicznej 2.2. Projektowane zagospodarowanie terenu: Projektowana inwestycja będzie prowadzona jako bezwykopowe doszczelnienie sieci wodociągowej - bezwykopowa renowacja 4 231,90 m sieci wodociągowej w Nowym Targu, w rejonie: ul. Podtatrzańskiej, ul. Nadwodniej, ul. Konfederacji Tatrzańskiej, ul. Sikorskiego, ul. Szaflarskiej. ; metodą krakingu statycznego, z zastosowaniem wykładziny z rur utwardzanych na placu budowy CIPP oraz metodą wykładziny ściśle pasowanej z rury PE, w tym : - metodą krakingu : 2089,40 metrów - metodą wykładziny z rur utwardzanych na placu budowy CIPP : 1000,50 metrów - metodą wykładziny ściśle pasowanej z rury PE: 1142,00 metry oraz: - renowacja komór oraz studni wodociągowych - wymiana odgałęzień od sieci wodociągowej ( 510,80 m ) - wymiana przyłączy wodociągowych ( 1 268,0 m). 3

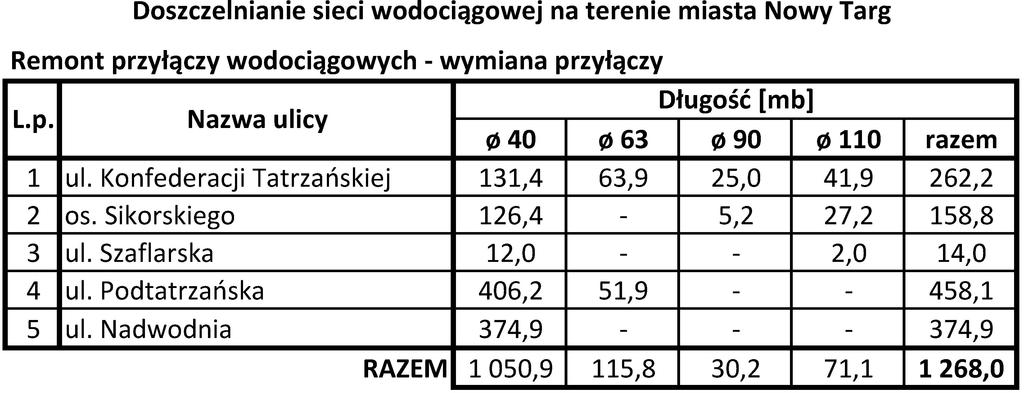

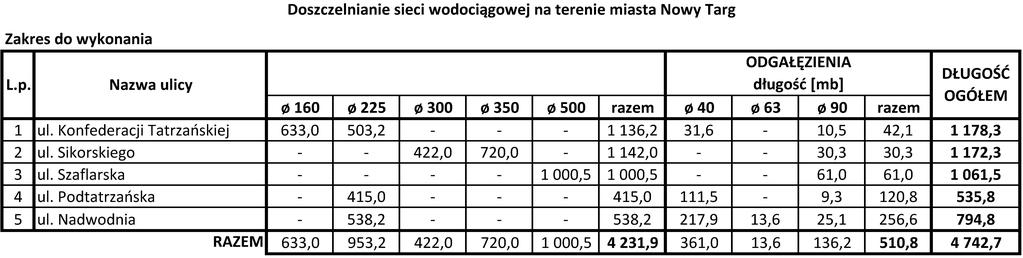

4 Inwestycja nie posiada obiektów kubaturowych. W wyniku prowadzonego remontu istniejąca trasa nie ulega zmianie, nie przewiduje się również wykonania nowych, dodatkowych stałych elementów zagospodarowania terenu i wycinki drzew Szczegółowy opis przedmiotu zamówienia: Przedmiotem niniejszego zamówienia są roboty budowlane obejmujące zadanie pn. Doszczelnianie sieci wodociągowej w mieście Nowy Targ zadanie III.08: w ramach Projektu :. - bezwykopowa renowacja 4 231,90 m sieci wodociągowej metodą krakingu statycznego, z zastosowaniem wykładziny z rur utwardzanych na placu budowy CIPP oraz metodą wykładziny ściśle pasowanej z rury PE, w Nowym Targu, w rejonie: ul. Podtatrzańskiej, ul. Nadwodniej, ul. Konfederacji Tatrzańskiej, ul. Sikorskiego, ul. Szaflarskiej. w tym : - metodą krakingu : 2089,40 metrów - metodą wykładziny z rur utwardzanych na placu budowy CIPP : 1000,50 metrów - metodą wykładziny ściśle pasowanej z rury PE: 1142,00 metry oraz: - renowacja komór oraz studni wodociągowych - wymiana odgałęzień od sieci wodociągowej ( 510,80 m ) - wymiana przyłączy wodociągowych ( 1 268,0 m) Szczegółowy zakres przedmiotu zamówienia przedstawiony został w poniższych tabelkach: 4

5 3. OPIS PROJEKTOWANYCH ROZWIĄZAŃ 3.1. Szczegółowe opisy i rysunki projektowanych rozwiązań, wykonania i odbioru robót znajdują się w załączonych Projektach Wykonawczych każdego z etapów przeznaczonych do renowacji oraz Przedmiarach robót Roboty budowlane mają być wykonane na podstawie projektów wykonawczych opracowanych przez : GSG Industria Sp. z o.o ul. Granitowa Szczecin Dokumentacja projektowa część opisowa i część rysunkowa obejmuje większy zakres niż przedmiot zamówienia. Przedmiot zamówienia obejmuje doszczelnienie 4 231,90 metrów sieci wodociągowej, renowację komór i studni wodociągowych w zakresie doszczelnionego wodociągu oraz wymianę odgałęzień od sieci wodociągowej ( 510,80 m ) i wymianę przyłączy wodociągowych ( 1 268,00 m) UWAGA! 5

6 Wykonawca do wyceny prac zobowiązany jest uwzględnić następujące zmiany w stosunku do projektów wykonawczych: - ulica Sikorskiego: z zakresu projektowanego wyłączono odcinek od działki /1 do komory odbiorczej nr 12 o łącznej długości 250 m - ulica Szaflarska : z zakresu projektowego wyłączono odcinek od komory montażowej nr 4 do komory montażowej nr 10 o łącznej długości 430,0 m - w miejsce wodomierzy klasy A należy uwzględnić wodomierze klasy co najmniej C Wskazane znaki towarowe, patenty lub pochodzenie należy rozumieć jako przykładowe i należy je rozpatrywać z wyrazem lub równoważne albo nie gorsze niż. W rozwiązaniach przyjętych w dokumentacji projektowej występują nazwy własne, znaki towarowe i niektóre charakterystyczne dla producenta wymiary. Nie są one wiążące i można zastosować rozwiązania równoważne, spełniające co najmniej minimalne wymagania opisane w dokumentacji projektowej i w Specyfikacjach technicznych wykonania i odbioru robót budowlanych Projekt wykonawczy część ogólna 3.4. Projekty wykonawcze doszczelnienie sieci i wymiana odgałęzień 3.5. Projekty wykonawcze wymiany przyłączy wodociągowych 3.6 Informacja dot. BIOZ 3.7 Specyfikacje techniczne wykonania i odbioru robot budowlanych 3.8 Przedmiary robót sieć główna i odgałęzienia 3.9 Przedmiary robót - przyłącza 6
