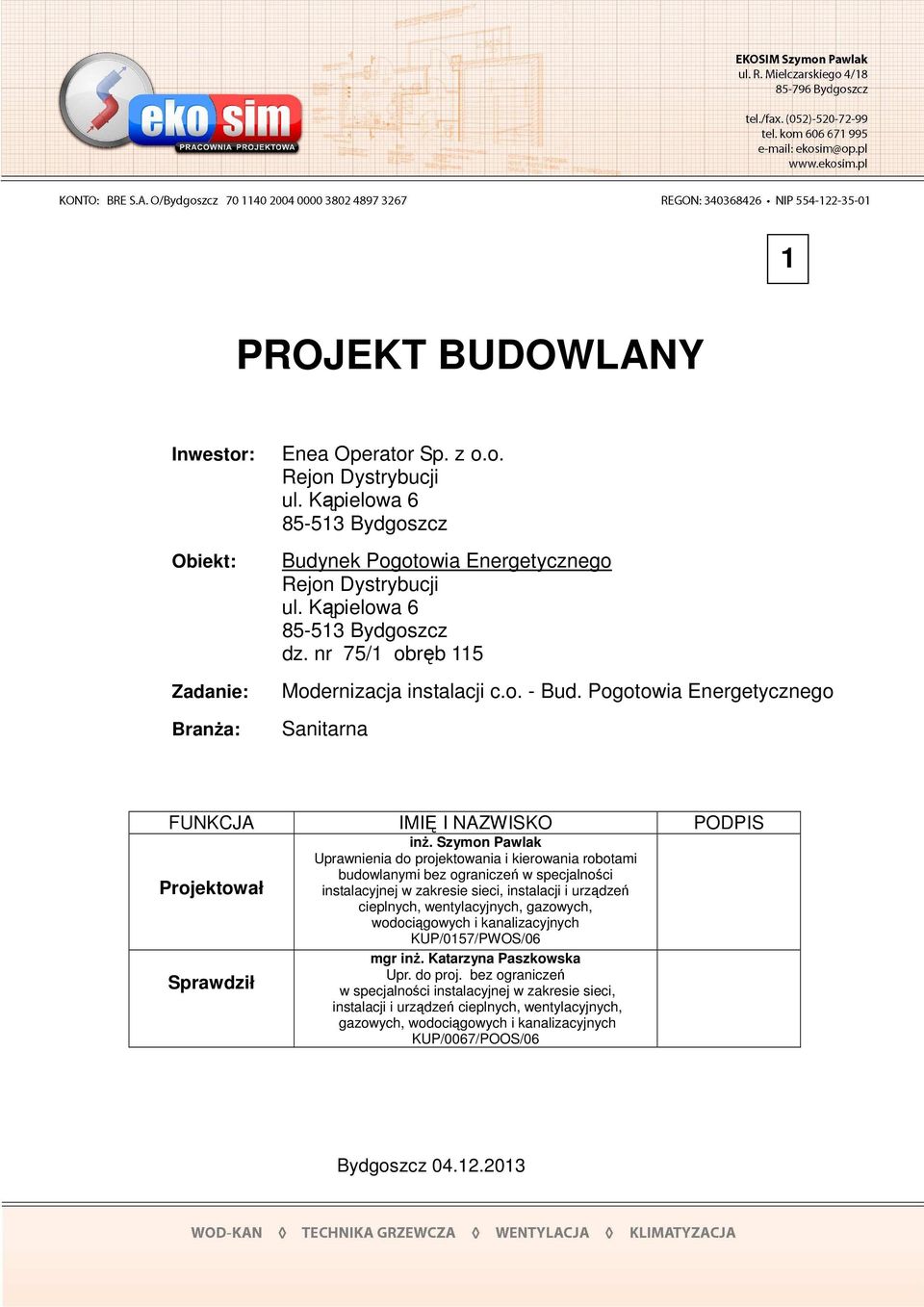

1 1 PROJEKT BUDOWLANY Inwestor: Obiekt: Zadanie: BranŜa: Enea Operator Sp. z o.o. Rejon Dystrybucji ul. Kąpielowa Bydgoszcz Budynek Pogotowia Energetycznego Rejon Dystrybucji ul. Kąpielowa Bydgoszcz dz. nr 75/1 obręb 115 Modernizacja instalacji c.o. - Bud. Pogotowia Energetycznego Sanitarna FUNKCJA IMIĘ I NAZWISKO PODPIS Projektował Sprawdził inŝ. Szymon Pawlak Uprawnienia do projektowania i kierowania robotami budowlanymi bez ograniczeń w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń cieplnych, wentylacyjnych, gazowych, wodociągowych i kanalizacyjnych KUP/0157/PWOS/06 mgr inŝ. Katarzyna Paszkowska Upr. do proj. bez ograniczeń w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń cieplnych, wentylacyjnych, gazowych, wodociągowych i kanalizacyjnych KUP/0067/POOS/06 Bydgoszcz

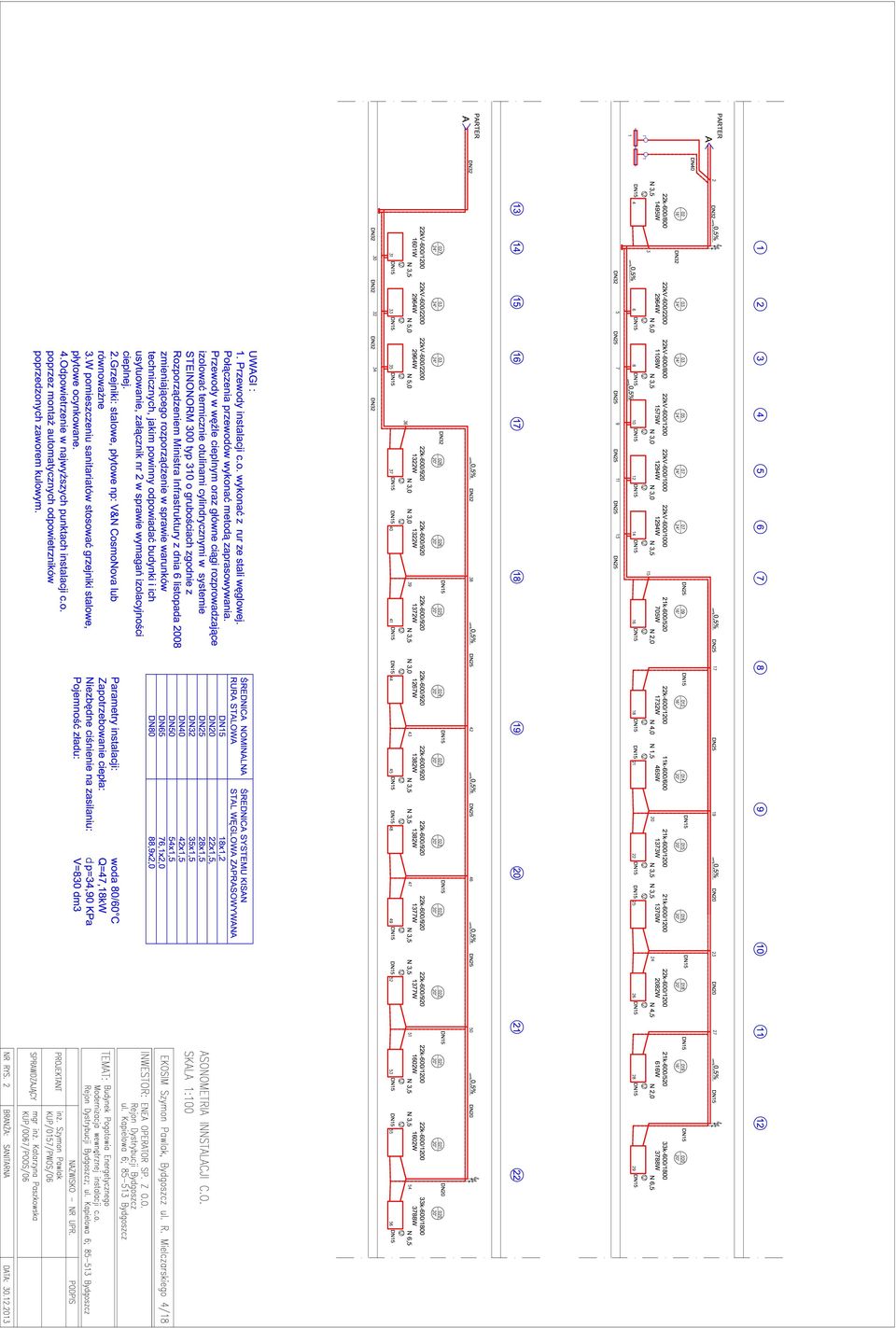

2 SPIS TREŚCI I. OPIS TECHNICZNY Przedmiot opracowania Podstawa opracowania Zakres opracowania Stan istniejący Parametry techniczne Instalacja c.o Próby szczelności Płukanie Uwagi końcowe Izolacja instalacji grzewczej Warunki wykonania i odbioru...5 Informacja Bioz II. CZĘŚĆ RYSUNKOWA 1. Rzut przyziemia - Instalacja c.o. skala 1: Rozwinięcie instalacji c.o. skala 1:100

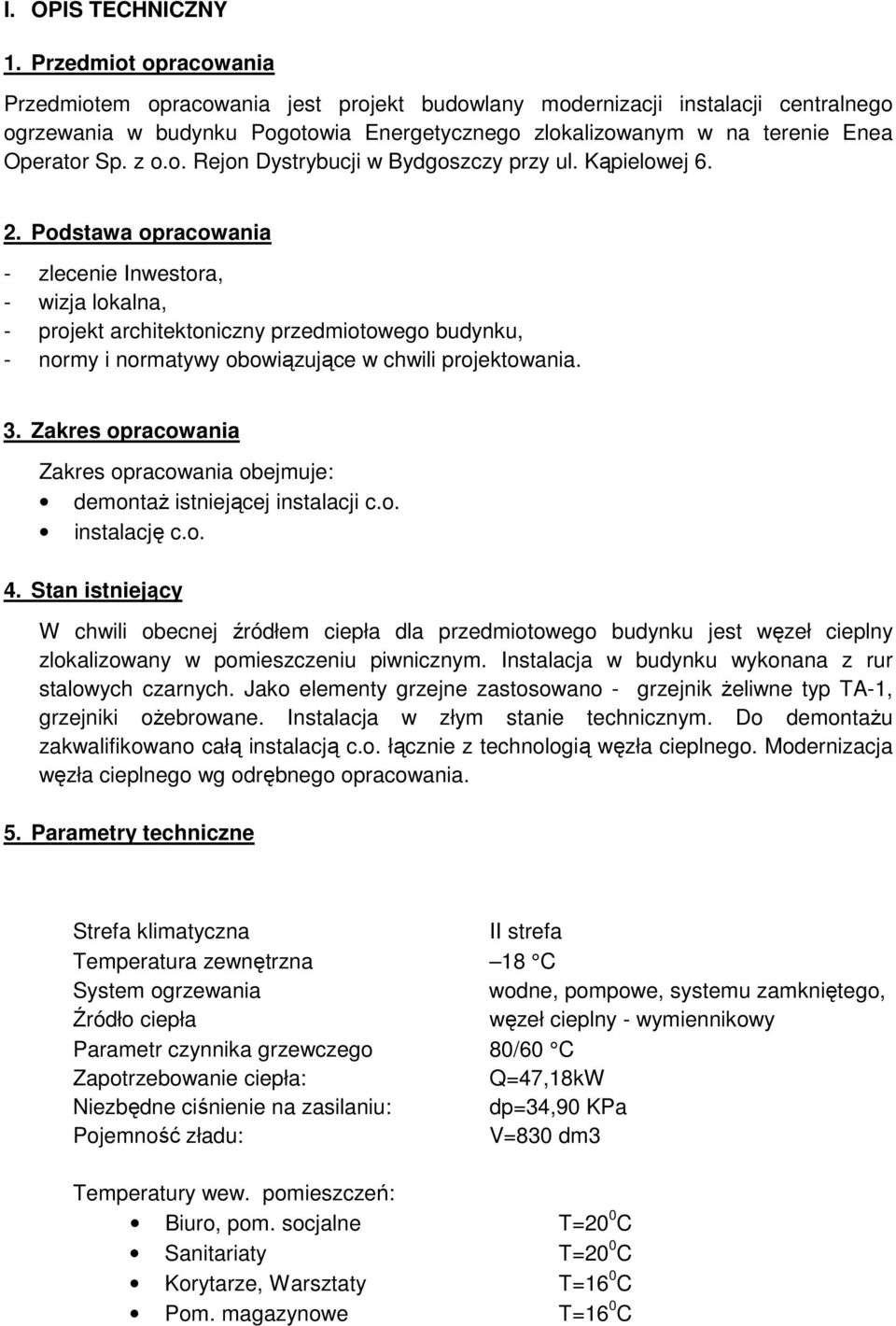

3 I. OPIS TECHNICZNY 1. Przedmiot opracowania Przedmiotem opracowania jest projekt budowlany modernizacji instalacji centralnego ogrzewania w budynku Pogotowia Energetycznego zlokalizowanym w na terenie Enea Operator Sp. z o.o. Rejon Dystrybucji w Bydgoszczy przy ul. Kąpielowej Podstawa opracowania - zlecenie Inwestora, - wizja lokalna, - projekt architektoniczny przedmiotowego budynku, - normy i normatywy obowiązujące w chwili projektowania. 3. Zakres opracowania Zakres opracowania obejmuje: demontaŝ istniejącej instalacji c.o. instalację c.o. 4. Stan istniejący W chwili obecnej źródłem ciepła dla przedmiotowego budynku jest węzeł cieplny zlokalizowany w pomieszczeniu piwnicznym. Instalacja w budynku wykonana z rur stalowych czarnych. Jako elementy grzejne zastosowano - grzejnik Ŝeliwne typ TA-1, grzejniki oŝebrowane. Instalacja w złym stanie technicznym. Do demontaŝu zakwalifikowano całą instalacją c.o. łącznie z technologią węzła cieplnego. Modernizacja węzła cieplnego wg odrębnego opracowania. 5. Parametry techniczne Strefa klimatyczna II strefa Temperatura zewnętrzna 18 C System ogrzewania wodne, pompowe, systemu zamkniętego, Źródło ciepła węzeł cieplny - wymiennikowy Parametr czynnika grzewczego 80/60 C Zapotrzebowanie ciepła: Q=47,18kW Niezbędne ciśnienie na zasilaniu: dp=34,90 KPa Pojemność zładu: V=830 dm3 Temperatury wew. pomieszczeń: Biuro, pom. socjalne T=20 0 C Sanitariaty T=20 0 C Korytarze, Warsztaty T=16 0 C Pom. magazynowe T=16 0 C

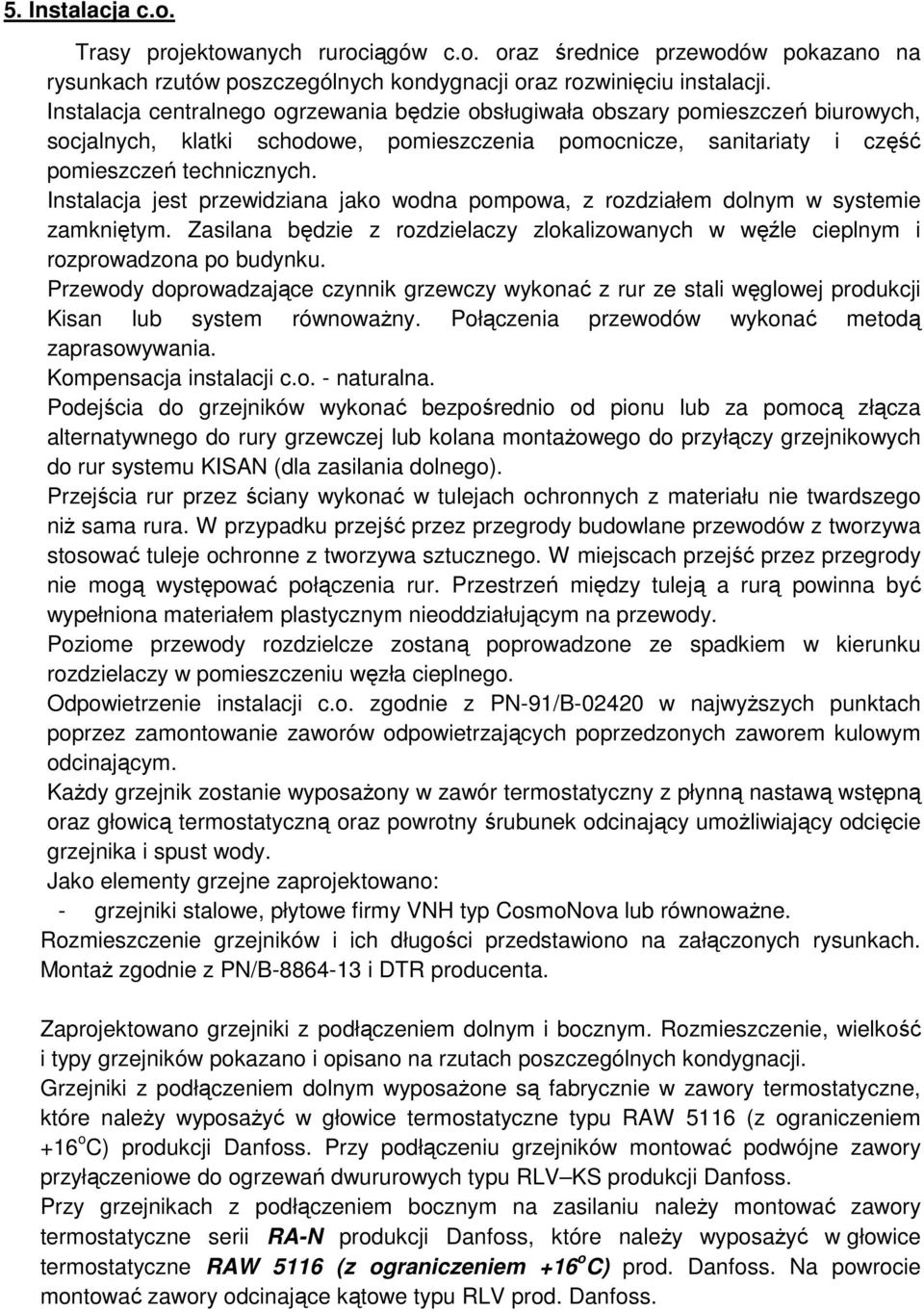

4 5. Instalacja c.o. Trasy projektowanych rurociągów c.o. oraz średnice przewodów pokazano na rysunkach rzutów poszczególnych kondygnacji oraz rozwinięciu instalacji. Instalacja centralnego ogrzewania będzie obsługiwała obszary pomieszczeń biurowych, socjalnych, klatki schodowe, pomieszczenia pomocnicze, sanitariaty i część pomieszczeń technicznych. Instalacja jest przewidziana jako wodna pompowa, z rozdziałem dolnym w systemie zamkniętym. Zasilana będzie z rozdzielaczy zlokalizowanych w węźle cieplnym i rozprowadzona po budynku. Przewody doprowadzające czynnik grzewczy wykonać z rur ze stali węglowej produkcji Kisan lub system równowaŝny. Połączenia przewodów wykonać metodą zaprasowywania. Kompensacja instalacji c.o. - naturalna. Podejścia do grzejników wykonać bezpośrednio od pionu lub za pomocą złącza alternatywnego do rury grzewczej lub kolana montaŝowego do przyłączy grzejnikowych do rur systemu KISAN (dla zasilania dolnego). Przejścia rur przez ściany wykonać w tulejach ochronnych z materiału nie twardszego niŝ sama rura. W przypadku przejść przez przegrody budowlane przewodów z tworzywa stosować tuleje ochronne z tworzywa sztucznego. W miejscach przejść przez przegrody nie mogą występować połączenia rur. Przestrzeń między tuleją a rurą powinna być wypełniona materiałem plastycznym nieoddziałującym na przewody. Poziome przewody rozdzielcze zostaną poprowadzone ze spadkiem w kierunku rozdzielaczy w pomieszczeniu węzła cieplnego. Odpowietrzenie instalacji c.o. zgodnie z PN-91/B w najwyŝszych punktach poprzez zamontowanie zaworów odpowietrzających poprzedzonych zaworem kulowym odcinającym. KaŜdy grzejnik zostanie wyposaŝony w zawór termostatyczny z płynną nastawą wstępną oraz głowicą termostatyczną oraz powrotny śrubunek odcinający umoŝliwiający odcięcie grzejnika i spust wody. Jako elementy grzejne zaprojektowano: - grzejniki stalowe, płytowe firmy VNH typ CosmoNova lub równowaŝne. Rozmieszczenie grzejników i ich długości przedstawiono na załączonych rysunkach. MontaŜ zgodnie z PN/B i DTR producenta. Zaprojektowano grzejniki z podłączeniem dolnym i bocznym. Rozmieszczenie, wielkość i typy grzejników pokazano i opisano na rzutach poszczególnych kondygnacji. Grzejniki z podłączeniem dolnym wyposaŝone są fabrycznie w zawory termostatyczne, które naleŝy wyposaŝyć w głowice termostatyczne typu RAW 5116 (z ograniczeniem +16 o C) produkcji Danfoss. Przy podłączeniu grzejników montować podwójne zawory przyłączeniowe do ogrzewań dwururowych typu RLV KS produkcji Danfoss. Przy grzejnikach z podłączeniem bocznym na zasilaniu naleŝy montować zawory termostatyczne serii RA-N produkcji Danfoss, które naleŝy wyposaŝyć w głowice termostatyczne RAW 5116 (z ograniczeniem +16 o C) prod. Danfoss. Na powrocie montować zawory odcinające kątowe typu RLV prod. Danfoss.

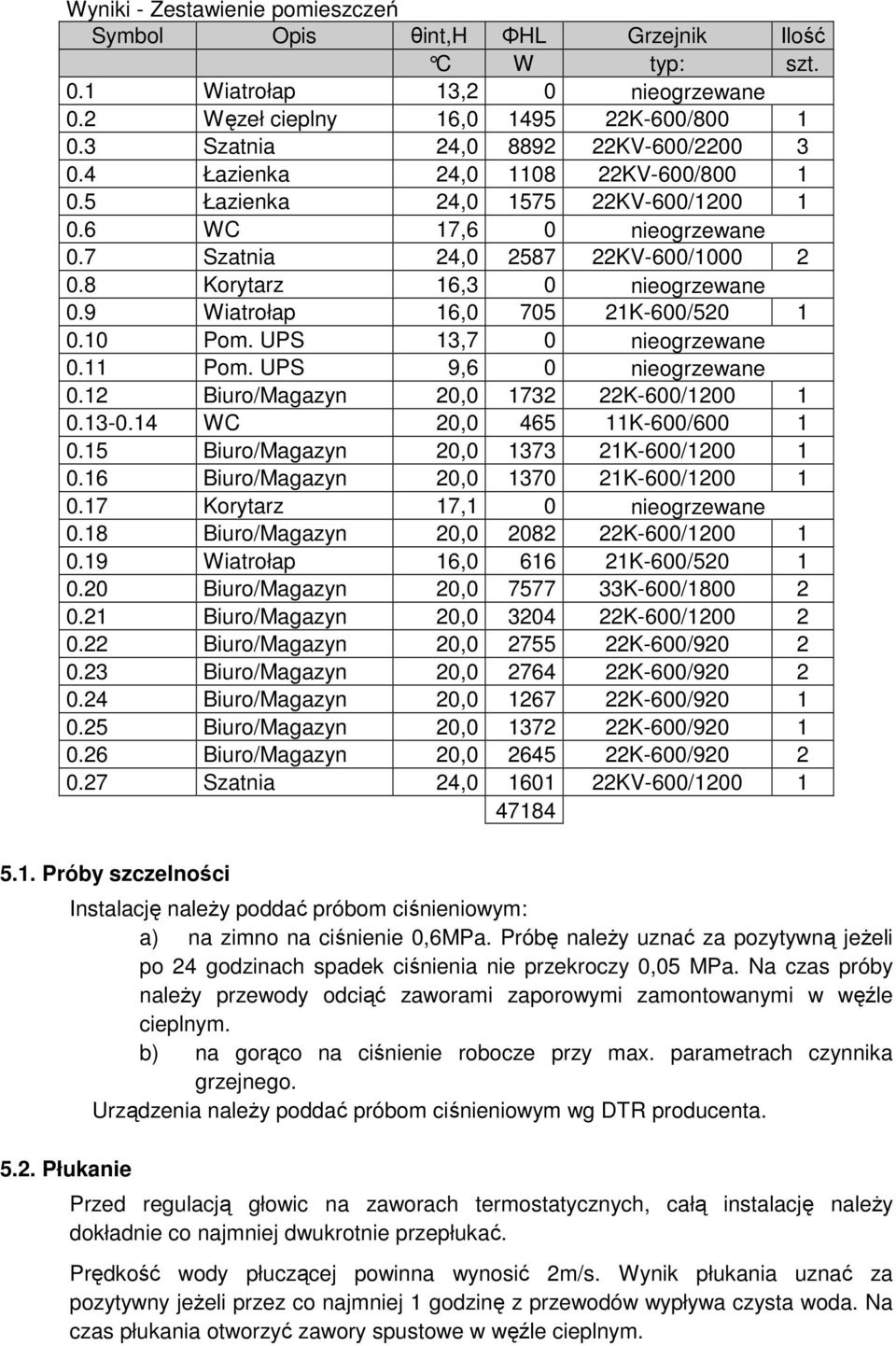

5 Wyniki - Zestawienie pomieszczeń Symbol Opis θint,h ΦHL Grzejnik Ilość C W typ: szt. 0.1 Wiatrołap 13,2 0 nieogrzewane 0.2 Węzeł cieplny 16, K-600/ Szatnia 24, KV-600/ Łazienka 24, KV-600/ Łazienka 24, KV-600/ WC 17,6 0 nieogrzewane 0.7 Szatnia 24, KV-600/ Korytarz 16,3 0 nieogrzewane 0.9 Wiatrołap 16, K-600/ Pom. UPS 13,7 0 nieogrzewane 0.11 Pom. UPS 9,6 0 nieogrzewane 0.12 Biuro/Magazyn 20, K-600/ WC 20, K-600/ Biuro/Magazyn 20, K-600/ Biuro/Magazyn 20, K-600/ Korytarz 17,1 0 nieogrzewane 0.18 Biuro/Magazyn 20, K-600/ Wiatrołap 16, K-600/ Biuro/Magazyn 20, K-600/ Biuro/Magazyn 20, K-600/ Biuro/Magazyn 20, K-600/ Biuro/Magazyn 20, K-600/ Biuro/Magazyn 20, K-600/ Biuro/Magazyn 20, K-600/ Biuro/Magazyn 20, K-600/ Szatnia 24, KV-600/ Próby szczelności 5.2. Płukanie Instalację naleŝy poddać próbom ciśnieniowym: a) na zimno na ciśnienie 0,6MPa. Próbę naleŝy uznać za pozytywną jeŝeli po 24 godzinach spadek ciśnienia nie przekroczy 0,05 MPa. Na czas próby naleŝy przewody odciąć zaworami zaporowymi zamontowanymi w węźle cieplnym. b) na gorąco na ciśnienie robocze przy max. parametrach czynnika grzejnego. Urządzenia naleŝy poddać próbom ciśnieniowym wg DTR producenta. Przed regulacją głowic na zaworach termostatycznych, całą instalację naleŝy dokładnie co najmniej dwukrotnie przepłukać. Prędkość wody płuczącej powinna wynosić 2m/s. Wynik płukania uznać za pozytywny jeŝeli przez co najmniej 1 godzinę z przewodów wypływa czysta woda. Na czas płukania otworzyć zawory spustowe w węźle cieplnym.

6 5.3. Uwagi końcowe Rurociągi centralnego ogrzewania prowadzić w sposób zapewniający właściwą kompensację wydłuŝeń cieplnych (z maksymalnym wykorzystaniem moŝliwości samokompensacji). Całość robót wykonać zgodnie z warunkami technicznymi wykonania i odbioru instalacji ogrzewczych Cobrti Instal zeszyt 6. MontaŜ instalacji prowadzić zgodnie z zasadami BHP. Zastosowane w obiekcie urządzenia powinny posiadać zgodnie z obowiązującymi przepisami aprobaty techniczne, certyfikaty zgodności, świadectwa dopuszczenia. Dopuszcza się zastosowania innych materiałów niŝ przyjęte w projekcie, o parametrach równowaŝnych lub nie gorszych niŝ zastosowane w opracowaniu. 6. Izolacja instalacji grzewczej Grubość izolacji w zaleŝności od średnic rurociągów o grubościach zgodnych z Rozporządzeniem Ministra Infrastruktury z dnia 6 listopada 2008 zmieniającego rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, załącznik nr 2 w sprawie wymagań izolacyjności cieplnej z późniejszymi zmianami. 7. Warunki wykonania i odbioru Podczas realizacji robót Wykonawca będzie przestrzegać przepisów dotyczących BHP. Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające, socjalne oraz sprzęt i odpowiednią odzieŝ dla ochrony Ŝycia i zdrowia osób zatrudnionych na budowie oraz dla zapewnienia bezpieczeństwa publicznego. Zastosowane w obiekcie urządzenia powinny posiadać zgodnie z obowiązującymi przepisami aprobaty techniczne, certyfikaty zgodności, świadectwa dopuszczenia. Instalację grzewcza przedmiotowego budynku wykonać zgodnie z częścią rysunkową opracowania, wymaganiami stawianymi przez producentów urządzeń i Warunkami technicznymi wykonania i odbioru robót budowlano-montaŝowych część II Instalacje sanitarne i przemysłowe. Opracował:

7 Informacja BIOZ Podstawa sporządzenia - Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003r w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. nr 120, poz. 1126), - Projekt budowlany Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji Przedmiotem opracowania jest projekt budowlany modernizacji instalacji centralnego ogrzewania w budynku Pogotowia Energetycznego zlokalizowanym w na terenie Enea Operator Sp. z o.o. Rejon Dystrybucji w Bydgoszczy przy ul. Kąpielowej 6. Zakres opracowania obejmuje: - przebudowę instalacji grzewczej Prace naleŝy wykonywać w następującej kolejności: - zdemontować istniejącą instalację - wykonać montaŝ projektowanej instalacji c.o. - podłączyć projektowane urządzenie, - odpowietrzyć i uruchomić instalację c.o. - uruchomić podłączone urządzenia, - przeprowadzić próby szczelności, - uruchomić instalację Przy pracach spawalniczych naleŝy stosować ekrany zabezpieczające przed sypaniem się iskier wokół miejsca spawania. NaleŜy przygotować podręczny sprzęt p. poŝ. (gaśnice, koce). Do prac montaŝowych na wysokościach naleŝy stosować rusztowania, a do podnoszenia rur i sprzętu na wysokość montaŝu wielokrąŝki lub podnośniki. Wskazanie dotyczące przewidywanych zagroŝeń, występujących podczas realizacji robót budowlanych, określające skalę i rodzaj zagroŝeń oraz miejsce i czas ich wystąpienia. Elementem mogącym stworzyć zagroŝenie dla ludzi są: - prace na wysokości przy budowie i montaŝu: instalacji, urządzenia, armatury. - prace spawalnicze przy montaŝu instalacji, - składowanie materiałów do budowy. Podczas realizacji budowy instalacji grzewczej mogą wystąpić następujące zagroŝenia: - moŝliwość upadku z wysokości,

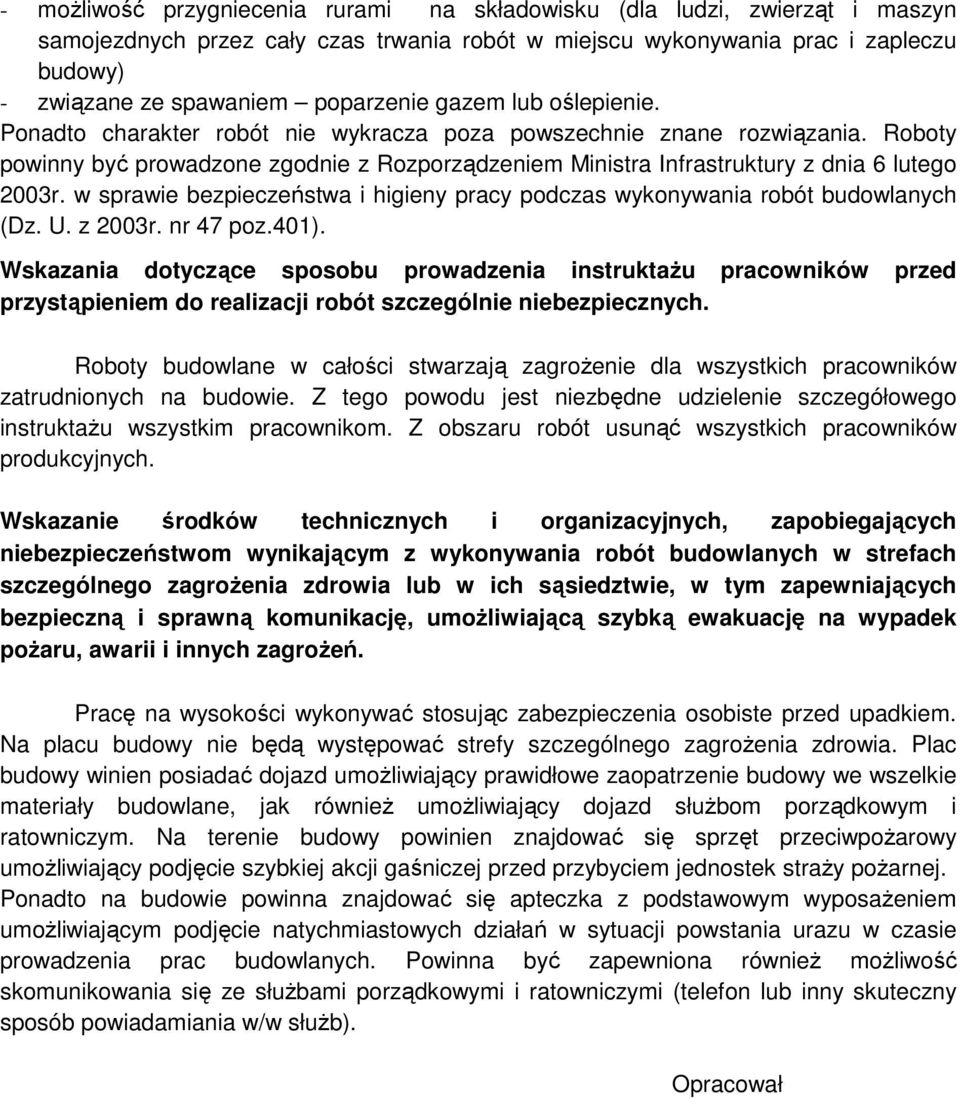

8 - moŝliwość przygniecenia rurami na składowisku (dla ludzi, zwierząt i maszyn samojezdnych przez cały czas trwania robót w miejscu wykonywania prac i zapleczu budowy) - związane ze spawaniem poparzenie gazem lub oślepienie. Ponadto charakter robót nie wykracza poza powszechnie znane rozwiązania. Roboty powinny być prowadzone zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 6 lutego 2003r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. z 2003r. nr 47 poz.401). Wskazania dotyczące sposobu prowadzenia instruktaŝu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Roboty budowlane w całości stwarzają zagroŝenie dla wszystkich pracowników zatrudnionych na budowie. Z tego powodu jest niezbędne udzielenie szczegółowego instruktaŝu wszystkim pracownikom. Z obszaru robót usunąć wszystkich pracowników produkcyjnych. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagroŝenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umoŝliwiającą szybką ewakuację na wypadek poŝaru, awarii i innych zagroŝeń. Pracę na wysokości wykonywać stosując zabezpieczenia osobiste przed upadkiem. Na placu budowy nie będą występować strefy szczególnego zagroŝenia zdrowia. Plac budowy winien posiadać dojazd umoŝliwiający prawidłowe zaopatrzenie budowy we wszelkie materiały budowlane, jak równieŝ umoŝliwiający dojazd słuŝbom porządkowym i ratowniczym. Na terenie budowy powinien znajdować się sprzęt przeciwpoŝarowy umoŝliwiający podjęcie szybkiej akcji gaśniczej przed przybyciem jednostek straŝy poŝarnej. Ponadto na budowie powinna znajdować się apteczka z podstawowym wyposaŝeniem umoŝliwiającym podjęcie natychmiastowych działań w sytuacji powstania urazu w czasie prowadzenia prac budowlanych. Powinna być zapewniona równieŝ moŝliwość skomunikowania się ze słuŝbami porządkowymi i ratowniczymi (telefon lub inny skuteczny sposób powiadamiania w/w słuŝb). Opracował
