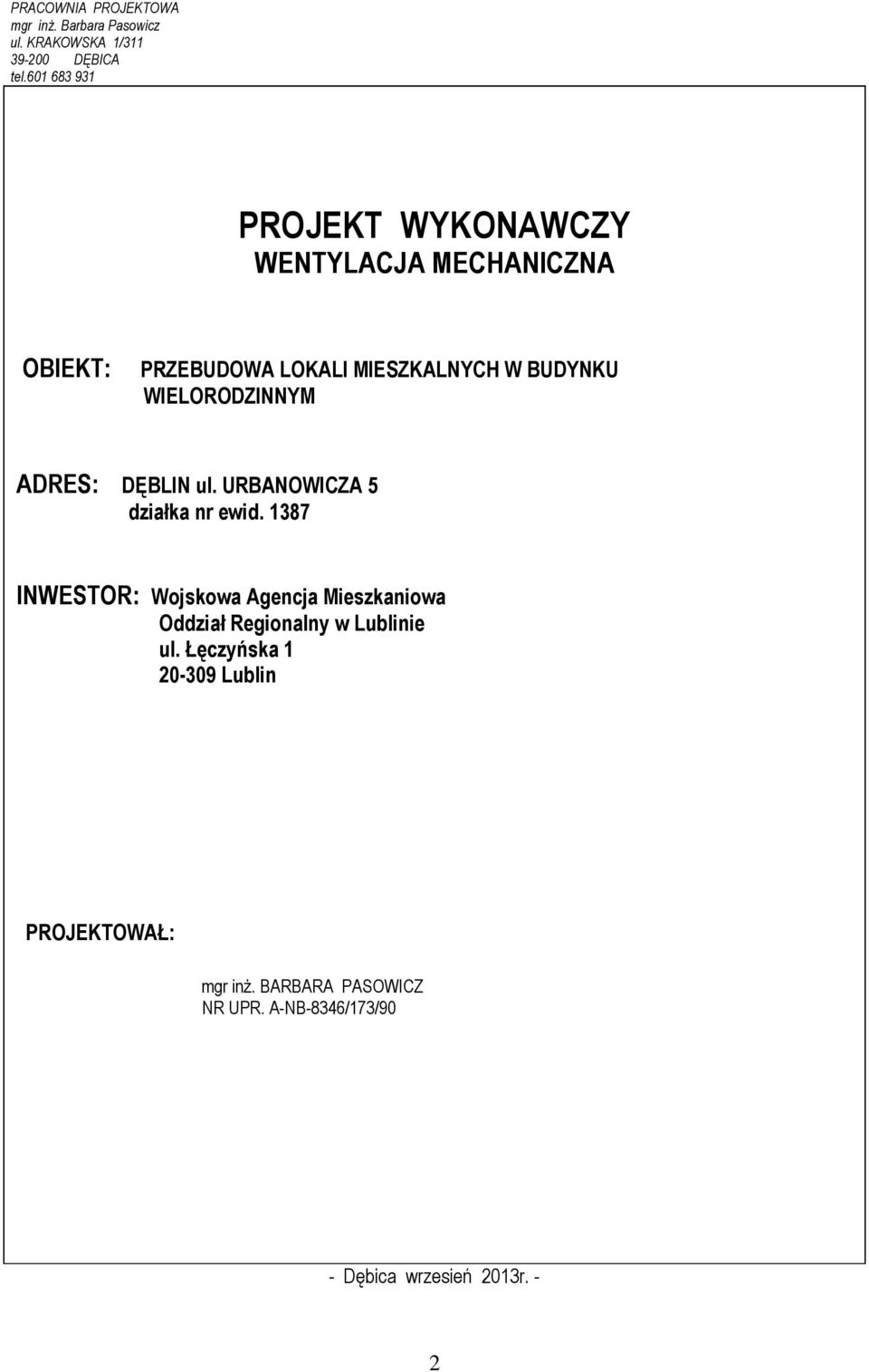

1 PRACOWNIA PROJEKTOWA mgr inż. Barbara Pasowicz ul. KRAKOWSKA 1/ DĘBICA tel PROJEKT WYKONAWCZY WENTYLACJA MECHANICZNA OBIEKT: PRZEBUDOWA LOKALI MIESZKALNYCH W BUDYNKU WIELORODZINNYM ADRES: DĘBLIN ul. URBANOWICZA 5 działka nr ewid INWESTOR: Wojskowa Agencja Mieszkaniowa Oddział Regionalny w Lublinie ul. Łęczyńska Lublin PROJEKTOWAŁ: mgr inż. BARBARA PASOWICZ NR UPR. A-NB-8346/173/90 - Dębica wrzesień 2013r. - 2

WIELORODZINNYM ADRES: DĘBLIN ul. URBANOWICZA 5 działka nr ewid.

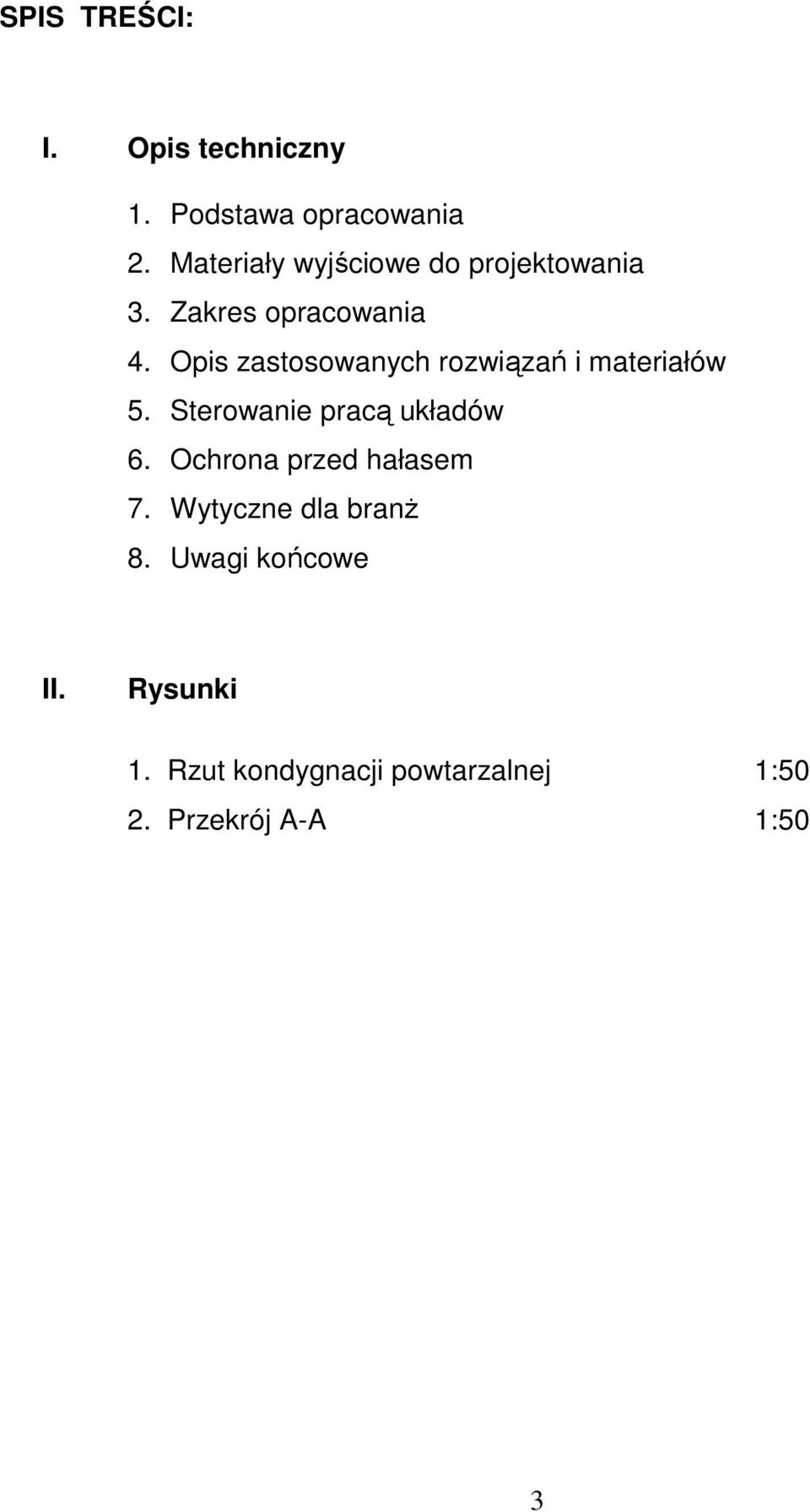

2 SPIS TREŚCI: I. Opis techniczny 1. Podstawa opracowania 2. Materiały wyjściowe do projektowania 3. Zakres opracowania 4. Opis zastosowanych rozwiązań i materiałów 5. Sterowanie pracą układów 6. Ochrona przed hałasem 7. Wytyczne dla branż 8. Uwagi końcowe II. Rysunki 1. Rzut kondygnacji powtarzalnej 1:50 2. Przekrój A-A 1:50 3

Opis zastosowanych rozwiązań i materiałów 5. Sterowanie pracą układów 6.

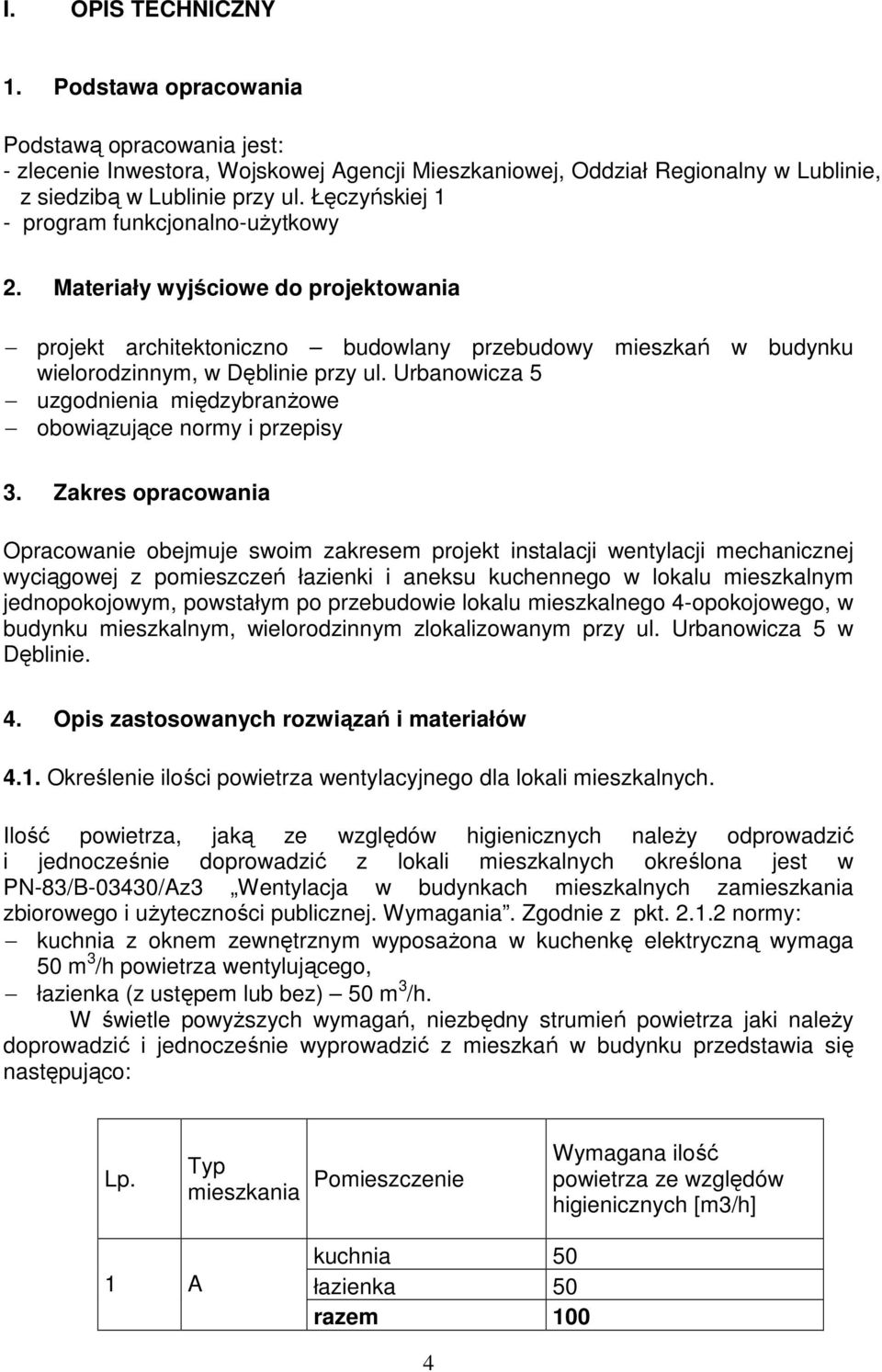

3 I. OPIS TECHNICZNY 1. Podstawa opracowania Podstawą opracowania jest: - zlecenie Inwestora, Wojskowej Agencji Mieszkaniowej, Oddział Regionalny w Lublinie, z siedzibą w Lublinie przy ul. Łęczyńskiej 1 - program funkcjonalno-użytkowy 2. Materiały wyjściowe do projektowania projekt architektoniczno budowlany przebudowy mieszkań w budynku wielorodzinnym, w Dęblinie przy ul. Urbanowicza 5 uzgodnienia międzybranżowe obowiązujące normy i przepisy 3. Zakres opracowania Opracowanie obejmuje swoim zakresem projekt instalacji wentylacji mechanicznej wyciągowej z pomieszczeń łazienki i aneksu kuchennego w lokalu mieszkalnym jednopokojowym, powstałym po przebudowie lokalu mieszkalnego 4-opokojowego, w budynku mieszkalnym, wielorodzinnym zlokalizowanym przy ul. Urbanowicza 5 w Dęblinie. 4. Opis zastosowanych rozwiązań i materiałów 4.1. Określenie ilości powietrza wentylacyjnego dla lokali mieszkalnych. Ilość powietrza, jaką ze względów higienicznych należy odprowadzić i jednocześnie doprowadzić z lokali mieszkalnych określona jest w PN-83/B-03430/Az3 Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej. Wymagania. Zgodnie z pkt normy: kuchnia z oknem zewnętrznym wyposażona w kuchenkę elektryczną wymaga 50 m 3 /h powietrza wentylującego, łazienka (z ustępem lub bez) 50 m 3 /h. W świetle powyższych wymagań, niezbędny strumień powietrza jaki należy doprowadzić i jednocześnie wyprowadzić z mieszkań w budynku przedstawia się następująco: Lp. Typ mieszkania Pomieszczenie Wymagana ilość powietrza ze względów higienicznych [m3/h] 1 A kuchnia 50 łazienka 50 razem 100 4

Urbanowicza 5 uzgodnienia międzybranżowe obowiązujące normy i przepisy 3.

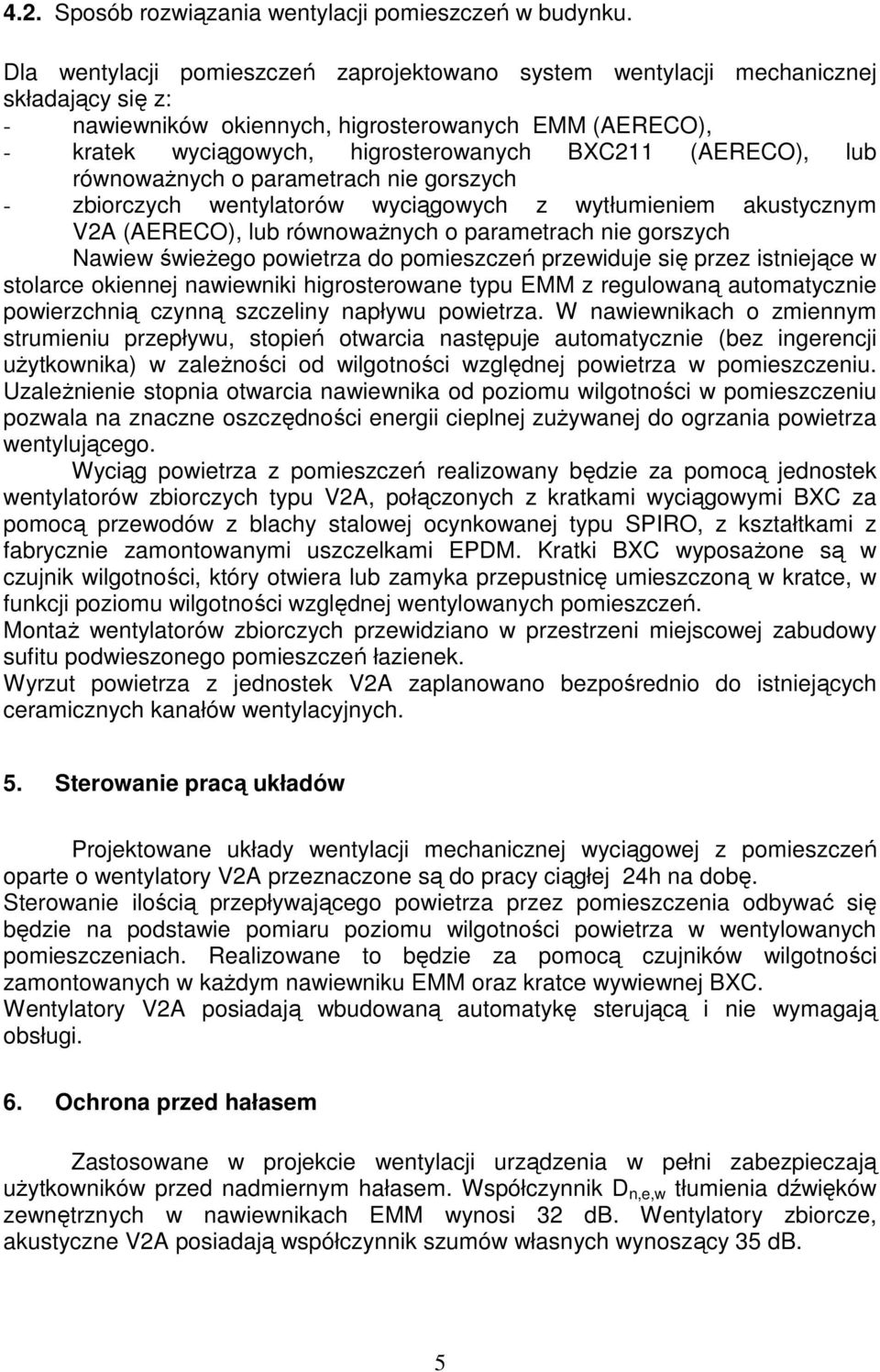

4 4.2. Sposób rozwiązania wentylacji pomieszczeń w budynku. Dla wentylacji pomieszczeń zaprojektowano system wentylacji mechanicznej składający się z: - nawiewników okiennych, higrosterowanych EMM (AERECO), - kratek wyciągowych, higrosterowanych BXC211 (AERECO), lub równoważnych o parametrach nie gorszych - zbiorczych wentylatorów wyciągowych z wytłumieniem akustycznym V2A (AERECO), lub równoważnych o parametrach nie gorszych Nawiew świeżego powietrza do pomieszczeń przewiduje się przez istniejące w stolarce okiennej nawiewniki higrosterowane typu EMM z regulowaną automatycznie powierzchnią czynną szczeliny napływu powietrza. W nawiewnikach o zmiennym strumieniu przepływu, stopień otwarcia następuje automatycznie (bez ingerencji użytkownika) w zależności od wilgotności względnej powietrza w pomieszczeniu. Uzależnienie stopnia otwarcia nawiewnika od poziomu wilgotności w pomieszczeniu pozwala na znaczne oszczędności energii cieplnej zużywanej do ogrzania powietrza wentylującego. Wyciąg powietrza z pomieszczeń realizowany będzie za pomocą jednostek wentylatorów zbiorczych typu V2A, połączonych z kratkami wyciągowymi BXC za pomocą przewodów z blachy stalowej ocynkowanej typu SPIRO, z kształtkami z fabrycznie zamontowanymi uszczelkami EPDM. Kratki BXC wyposażone są w czujnik wilgotności, który otwiera lub zamyka przepustnicę umieszczoną w kratce, w funkcji poziomu wilgotności względnej wentylowanych pomieszczeń. Montaż wentylatorów zbiorczych przewidziano w przestrzeni miejscowej zabudowy sufitu podwieszonego pomieszczeń łazienek. Wyrzut powietrza z jednostek V2A zaplanowano bezpośrednio do istniejących ceramicznych kanałów wentylacyjnych. 5. Sterowanie pracą układów Projektowane układy wentylacji mechanicznej wyciągowej z pomieszczeń oparte o wentylatory V2A przeznaczone są do pracy ciągłej 24h na dobę. Sterowanie ilością przepływającego powietrza przez pomieszczenia odbywać się będzie na podstawie pomiaru poziomu wilgotności powietrza w wentylowanych pomieszczeniach. Realizowane to będzie za pomocą czujników wilgotności zamontowanych w każdym nawiewniku EMM oraz kratce wywiewnej BXC. Wentylatory V2A posiadają wbudowaną automatykę sterującą i nie wymagają obsługi. 6. Ochrona przed hałasem Zastosowane w projekcie wentylacji urządzenia w pełni zabezpieczają użytkowników przed nadmiernym hałasem. Współczynnik D n,e,w tłumienia dźwięków zewnętrznych w nawiewnikach EMM wynosi 32 db. Wentylatory zbiorcze, akustyczne V2A posiadają współczynnik szumów własnych wynoszący 35 db. 5

(AERECO), lub równoważnych o parametrach nie gorszych - zbiorczych wentylatorów wyciągowych z wytłumieniem akustycznym V2A (AERECO), lub równoważnych o parametrach nie gorszych Nawiew świeżego

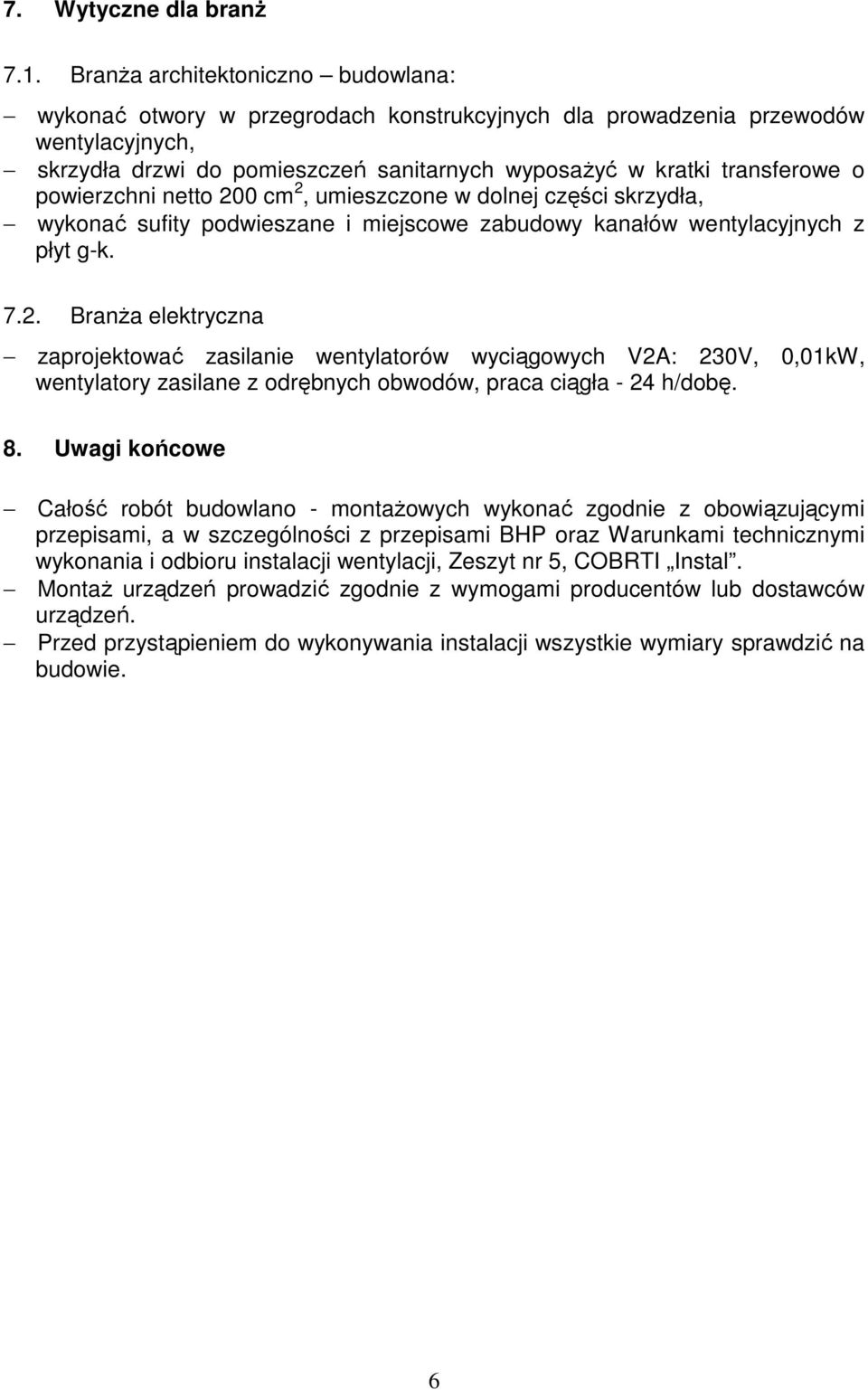

5 7. Wytyczne dla branż 7.1. Branża architektoniczno budowlana: wykonać otwory w przegrodach konstrukcyjnych dla prowadzenia przewodów wentylacyjnych, skrzydła drzwi do pomieszczeń sanitarnych wyposażyć w kratki transferowe o powierzchni netto 200 cm 2, umieszczone w dolnej części skrzydła, wykonać sufity podwieszane i miejscowe zabudowy kanałów wentylacyjnych z płyt g-k Branża elektryczna zaprojektować zasilanie wentylatorów wyciągowych V2A: 230V, 0,01kW, wentylatory zasilane z odrębnych obwodów, praca ciągła - 24 h/dobę. 8. Uwagi końcowe Całość robót budowlano - montażowych wykonać zgodnie z obowiązującymi przepisami, a w szczególności z przepisami BHP oraz Warunkami technicznymi wykonania i odbioru instalacji wentylacji, Zeszyt nr 5, COBRTI Instal. Montaż urządzeń prowadzić zgodnie z wymogami producentów lub dostawców urządzeń. Przed przystąpieniem do wykonywania instalacji wszystkie wymiary sprawdzić na budowie. 6

powierzchni netto 200 cm 2, umieszczone w dolnej części skrzydła, wykonać sufity podwieszane i miejscowe zabudowy kanałów wentylacyjnych z płyt g-k. 7.2. Branża elektryczna zaprojektować zasilanie wentylatorów wyciągowych V2A: 230V, 0,01kW, wentylatory zasilane z odrębnych obwodów, praca ciągła - 24 h/dobę.
