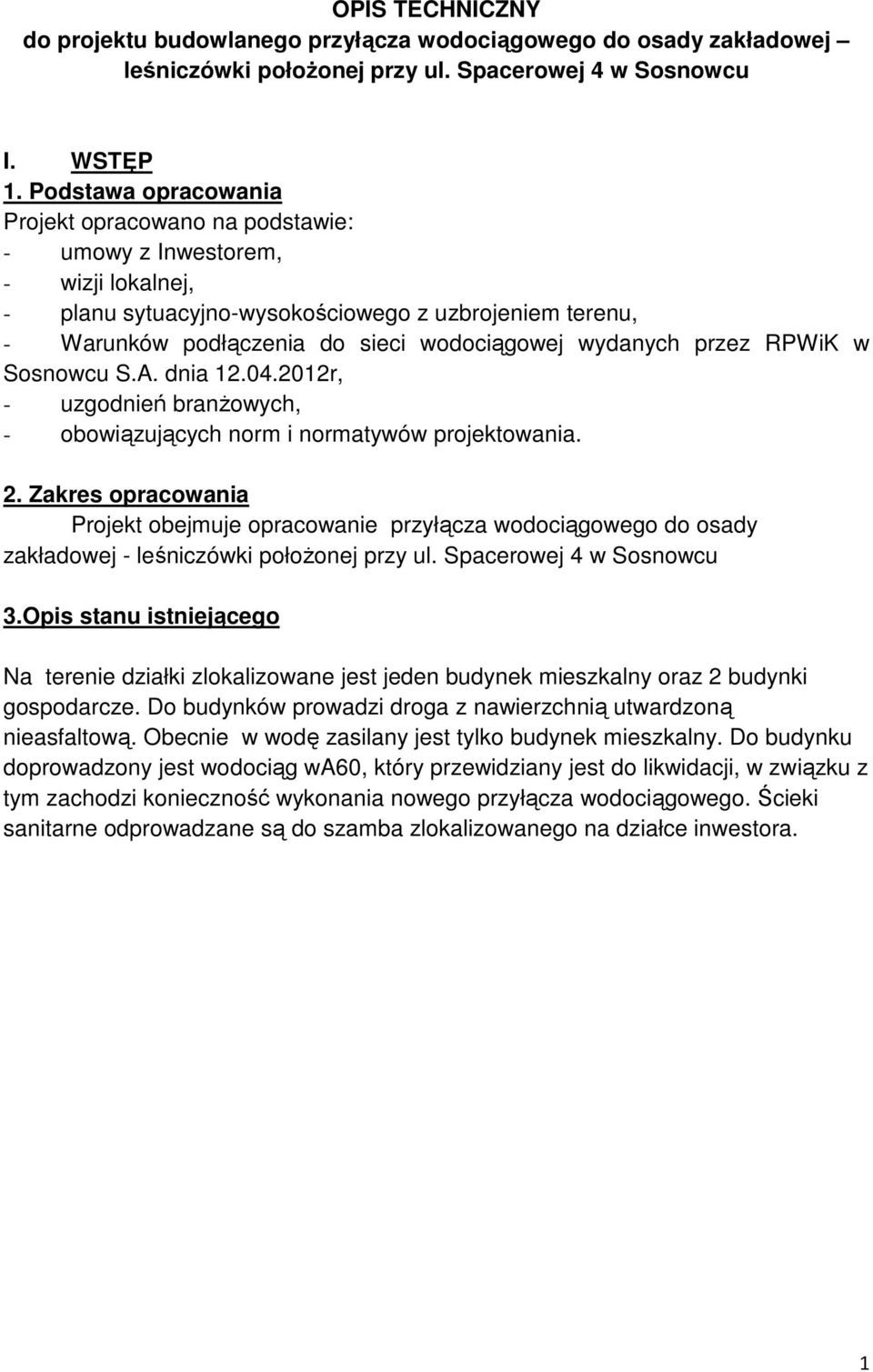

1 OPIS TECHNICZNY do projektu budowlanego przyłącza wodociągowego do osady zakładowej leśniczówki położonej przy ul. Spacerowej 4 w Sosnowcu I. WSTĘP 1. Podstawa opracowania Projekt opracowano na podstawie: - umowy z Inwestorem, - wizji lokalnej, - planu sytuacyjno-wysokościowego z uzbrojeniem terenu, - Warunków podłączenia do sieci wodociągowej wydanych przez RPWiK w Sosnowcu S.A. dnia r, - uzgodnień branżowych, - obowiązujących norm i normatywów projektowania. 2. Zakres opracowania Projekt obejmuje opracowanie przyłącza wodociągowego do osady zakładowej - leśniczówki położonej przy ul. Spacerowej 4 w Sosnowcu 3.Opis stanu istniejącego Na terenie działki zlokalizowane jest jeden budynek mieszkalny oraz 2 budynki gospodarcze. Do budynków prowadzi droga z nawierzchnią utwardzoną nieasfaltową. Obecnie w wodę zasilany jest tylko budynek mieszkalny. Do budynku doprowadzony jest wodociąg wa60, który przewidziany jest do likwidacji, w związku z tym zachodzi konieczność wykonania nowego przyłącza wodociągowego. Ścieki sanitarne odprowadzane są do szamba zlokalizowanego na działce inwestora. 1

wydanych przez RPWiK w Sosnowcu S.A. dnia 12.04.2012r, - uzgodnień branżowych, - obowiązujących norm i normatywów projektowania. 2.

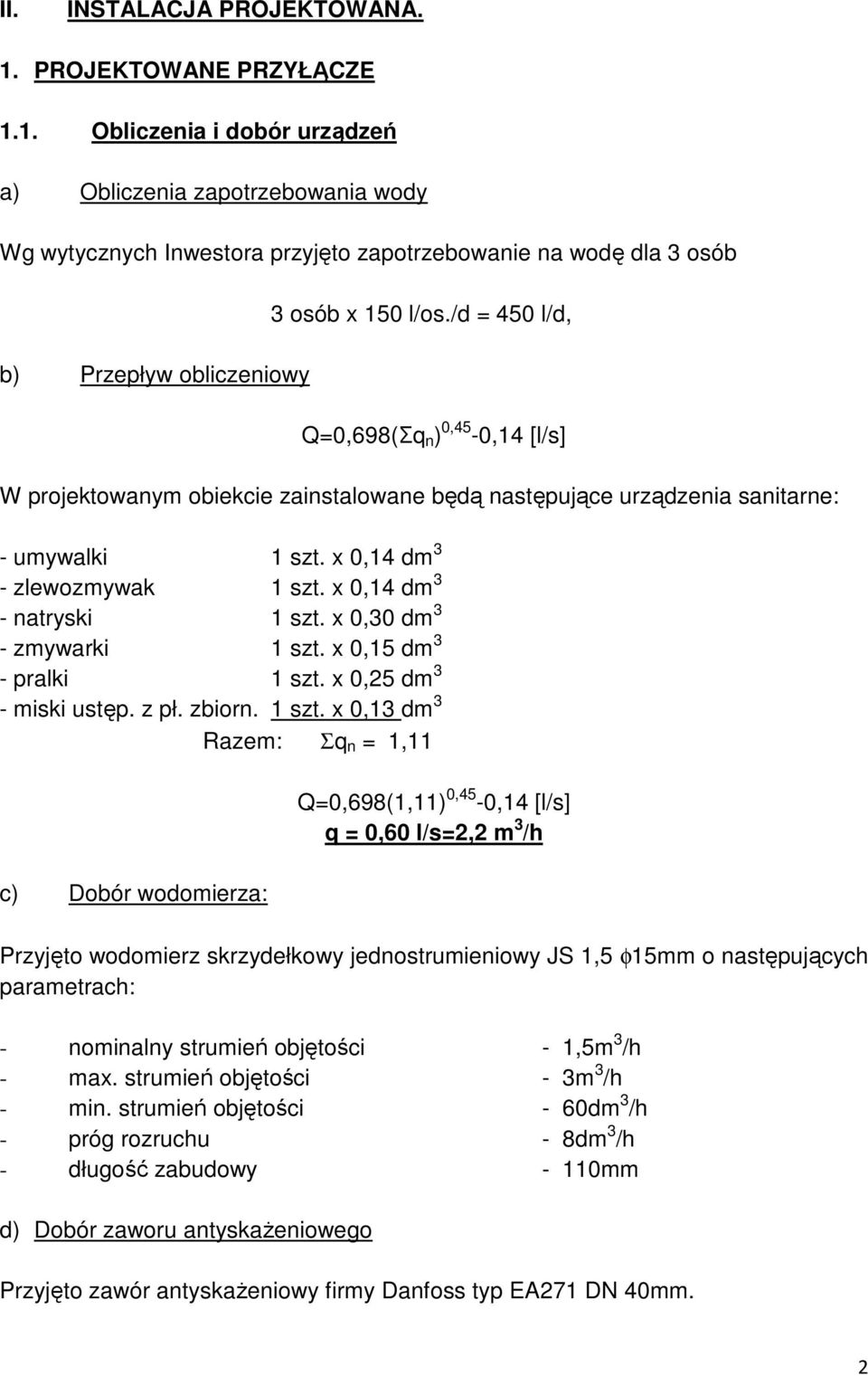

2 II. INSTALACJA PROJEKTOWANA. 1. PROJEKTOWANE PRZYŁĄCZE 1.1. Obliczenia i dobór urządzeń a) Obliczenia zapotrzebowania wody Wg wytycznych Inwestora przyjęto zapotrzebowanie na wodę dla 3 osób b) Przepływ obliczeniowy 3 osób x 150 l/os./d = 450 l/d, Q=0,698(Σq n ) 0,45-0,14 [l/s] W projektowanym obiekcie zainstalowane będą następujące urządzenia sanitarne: - umywalki 1 szt. x 0,14 dm 3 - zlewozmywak 1 szt. x 0,14 dm 3 - natryski 1 szt. x 0,30 dm 3 - zmywarki 1 szt. x 0,15 dm 3 - pralki 1 szt. x 0,25 dm 3 - miski ustęp. z pł. zbiorn. 1 szt. x 0,13 dm 3 c) Dobór wodomierza: Razem: Σq n = 1,11 Q=0,698(1,11) 0,45-0,14 [l/s] q = 0,60 l/s=2,2 m 3 /h Przyjęto wodomierz skrzydełkowy jednostrumieniowy JS 1,5 φ15mm o następujących parametrach: - nominalny strumień objętości - 1,5m 3 /h - max. strumień objętości - 3m 3 /h - min. strumień objętości - 60dm 3 /h - próg rozruchu - 8dm 3 /h - długość zabudowy - 110mm d) Dobór zaworu antyskażeniowego Przyjęto zawór antyskażeniowy firmy Danfoss typ EA271 DN 40mm. 2

/d = 450 l/d, Q=0,698(Σq n ) 0,45-0,14 [l/s] W projektowanym obiekcie zainstalowane będą następujące urządzenia sanitarne: - umywalki 1 szt. x 0,14 dm 3 - zlewozmywak 1 szt.

3 e) Obliczenia hydrauliczne instalacji Opory hydrauliczne na przyłączu i instalacji wewnętrznej. - opór wodomierza JS 1,5 φ 15 4,0mH 2 O - opór zaworu antyskażeniowego EA271 dn40 0,20 mh 2 O - opory liniowe instalacji 2,4 mh 2 O - opory miejscowe ( 15% oporów liniowych) 0,36 mh 2 O - różnica wysokości 3,00 mh 2 O - wymagane ciśnienie na wypływie z Bn 10,00 mh 2 O Razem: - 19,96 mh 2 O Wymagane ciśnienie dyspozycyjne w sieci wodociągowej wynosi 19,96 mh 2 O, w przypadku nie spełnienia tego warunku konieczne jest zainstalowania zestawu podnoszenia ciśnienia Przyłącze wody Zasilanie budynku w wodę (zgodnie z Warunkami technicznymi wydanymi przez RPWiK Sp. z o.o. w Sosnowcu) projektuje się za pomocą przyłącza 50x4,6mm PE100 szeregu SDR11 z istniejącej sieci wodociągowej Ø160 PE przebiegającej w ul. Spacerowej na głębokości 1,7m. Włączenie do sieci wykonać poprzez nawiertkę NWZ 150/50 z zasuwą odcinającą DN 50mm. Na przyłączu w odległości 5m od miejsca włączenia należy zamontować wodomierz w studzience wodomierzowej. Studzienkę wodomierzową mrozoodporną wykonać z tworzywa sztucznego, układ pomiarowy montować na wężach elastycznych, w studzience przewidziano również montaż zaworu antyskażeniowego typ EA 271 DN 40mm. Przewiduje się montaż gotowej studni wodomierzowej mrozoodpornej KAJMA produkcji JAFAR S.A. wyposażoną w zawory odcinające, zawór antyskażeniowy EA, wodomierz JS1,5 Ø15mm umożliwiającą odczyt wskazań wodomierza bez wchodzenia do studni (w załączeniu karta katalogowa studni) Pod istniejącą ulicą Skwerową i pod istniejącym nieczynnym kanałem technologicznym betonowym Ø1200mm przyłącze wykonać przyciskiem w rurze ochronnej Ø114,3x4,0 L=7m i L=8m. 2. ROBOTY ZIEMNE Przed przystąpieniem do robót ziemnych należy uzyskać zgodę kompetentnych jednostek administracji terenowej oraz jednostek uzgadniających dokumentację Roboty wykonywać mechanicznie, jedynie w rejonie istniejącego uzbrojenia - ręcznie. Prace ziemne prowadzić pod nadzorem służb technicznych właścicieli sieci. Szalowanie wykopów pod rurociągi wykonać w oparciu o szczelne blaty szalunkowe z rozporami stalowymi. Po ułożeniu rur wykonać obsypkę piaskową z gruntu rodzimego, jeżeli jego jakość odpowiada wymaganiom lub dowiezionym piaskiem, jeżeli jakość jest 3

wysokości 3,00 mh 2 O - wymagane ciśnienie na wypływie z Bn 10,00 mh 2 O Razem: - 19,96 mh 2 O Wymagane ciśnienie dyspozycyjne w sieci wodociągowej wynosi 19,96 mh 2 O, w przypadku nie spełnienia

4 nieodpowiednia. Zasypkę wykonywać warstwami co 30 cm starannie ją zagęszczając. Roboty ziemne wykonywać zgodnie z wymogami rozdziału 10 rozporządzenia Ministra Infrastruktury w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych Dz.U WYTYCZNE BHP - roboty ziemne prowadzić z zachowaniem szczególnej ostrożności stosując sprawne elementy szalowań, - do schodzenia i wychodzenia z wykopów stosować drabiny, - nie składować gruntu z urobkiem bezpośrednio przy krawędzi wykopu, - wykonać przekopy kontrolne na skrzyżowaniu projektowanego przyłącza z istniejącym uzbrojeniem terenu, - wykopy wygrodzić i zabezpieczyć barierkami ochronnymi umieszczając tablice ostrzegawcze Uwaga głębokie wykopy a w nocy zależnie od warunków załączyć oświetlenie ostrzegawcze zwłaszcza na kierunku istniejącego ruchu pieszego, - roboty budowlane wykonywać zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. z r.). 4. UWAGI KOŃCOWE Całość robót wykonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru sieci wodociągowych (zeszyt 3) opracowanymi przez Centralny Ośrodek Badawczo- Rozwojowy Techniki Instalacyjnej INSTAL w Warszawie. 4

WYTYCZNE BHP - roboty ziemne prowadzić z zachowaniem szczególnej ostrożności stosując sprawne elementy szalowań, - do schodzenia i wychodzenia z wykopów stosować drabiny, - nie składować gruntu z

5 INFORMACJA DOTYCZĄCZA BEZPIECZEŃSTWA I OCHRONY ZDROWIA 1. Zakres robót zamierzenia budowlanego: - przyłącze wody. 2. Wykaz istniejących obiektów budowlanych: - istniejący budynek w Sosnowcu przy ulicy Spacerowej Wskazania przewidywanych zagrożeń przy realizacji robót: - wykonywanie robót na znacznej głębokości, 4. Sposób instruktażu pracowników Przed przystąpieniem do wykonywania robót Kierownik Budowy winien przeprowadzić szkolenie zatrudnionych pracowników (przy realizacji tej inwestycji) obejmujące: - konieczność stosowania odzieży ochronnej, - stosowanie sprawnego sprzętu i narzędzi, - wykonania zabezpieczeń niezbędnych do wykonania wykopów. Szkoleni pracownicy winni potwierdzić fakt szkolenia podpisem w Dzienniku BHP. 5. Środki techniczne i organizacyjne zabezpieczające wykonanie robót w strefach zagrożonych: - powiadomienie instytucji uzgadniających dokumentację o zamierzonych robotach, a w miejscach skrzyżowań z istniejącym uzbrojeniem prowadzenie robót pod ich nadzorem, - wygrodzenie terenu zajętego przez wykopy w sposób widoczny w dzień a oświetlony w nocy i ustawienie tablic ostrzegawczych, - nie składowanie gruntu w bezpośrednim sąsiedztwie wykopu, - wykonywanie szalowania ścian wykopów zgodnie z warunkami ogólnymi ujętymi w PN-83/ Wykopy otwarte pod przewody wodociągowe i kanalizacyjne, - ustawienie drabin umożliwiających zejście pracownikom do wykopów oraz ich ewentualną ewakuację, - roboty budowlane wykonywać zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. z r.). Na podstawie rozporządzenia Ministra Infrastruktury z r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (D.U ) z uwagi na roboty określone w 6 p. 1 ust. a kierownik budowy zobowiązany jest do wykonania planu bezpieczeństwa i ochrony zdrowia z uwzględnieniem wymogów określonych w rozporządzeniu MI z r. oraz norm branżowych. 5

Wskazania przewidywanych zagrożeń przy realizacji robót: - wykonywanie robót na znacznej głębokości, 4.
