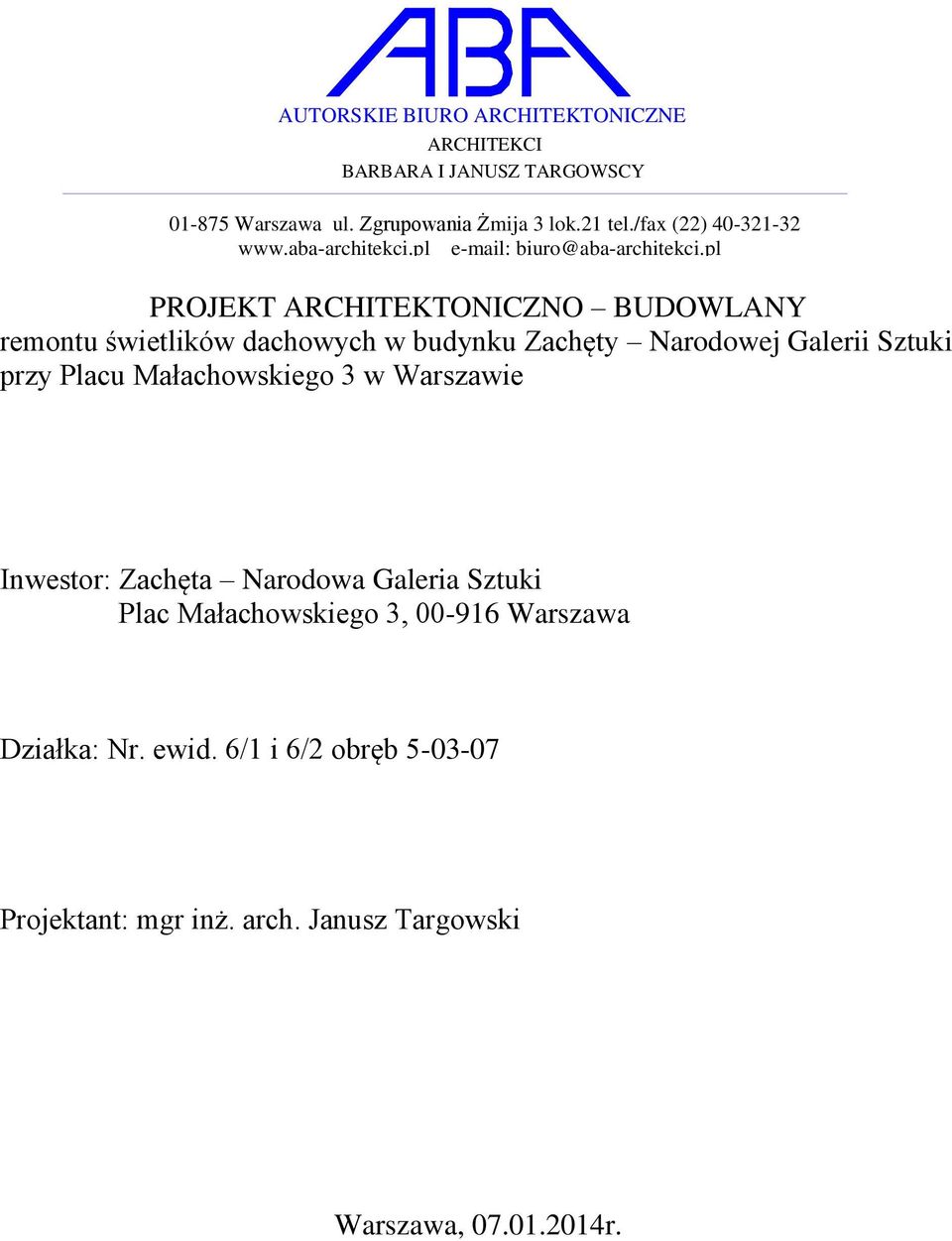

1 AUTORSKIE BIURO ARCHITEKTONICZNE ARCHITEKCI BARBARA I JANUSZ TARGOWSCY Warszawa ul. Zgrupowania Żmija 3 lok.21 tel./fax (22) biuro@aba-architekci.pl PROJEKT ARCHITEKTONICZNO BUDOWLANY remontu świetlików dachowych w budynku Zachęty Narodowej Galerii Sztuki przy Placu Małachowskiego 3 w Warszawie Inwestor: Zachęta Narodowa Galeria Sztuki Plac Małachowskiego 3, Warszawa Działka: Nr. ewid. 6/1 i 6/2 obręb Projektant: mgr inż. arch. Janusz Targowski Warszawa, r.

pl PROJEKT ARCHITEKTONICZNO BUDOWLANY remontu świetlików dachowych w budynku Zachęty Narodowej Galerii Sztuki przy Placu

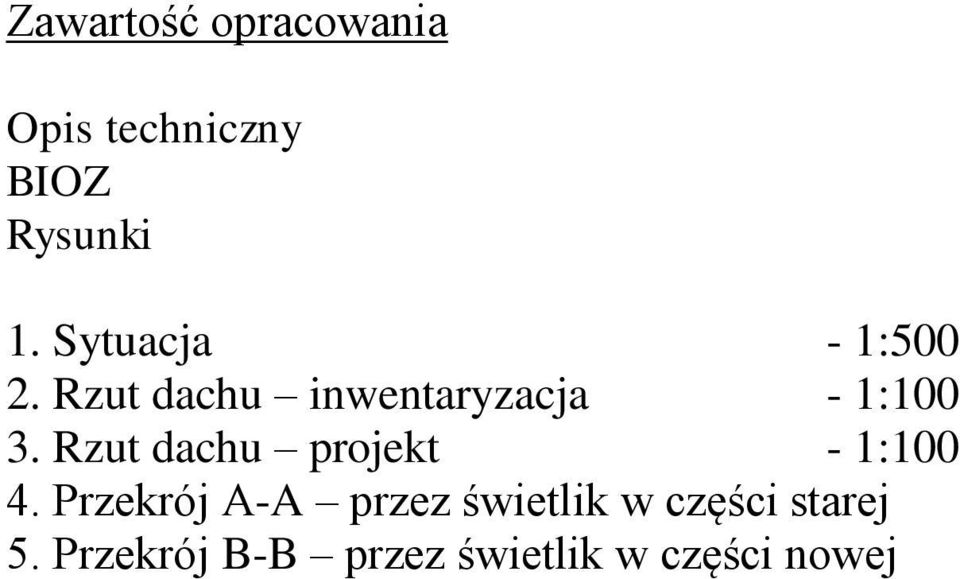

2 Zawartość opracowania Opis techniczny BIOZ Rysunki 1. Sytuacja - 1: Rzut dachu inwentaryzacja - 1: Rzut dachu projekt - 1: Przekrój A-A przez świetlik w części starej 5. Przekrój B-B przez świetlik w części nowej

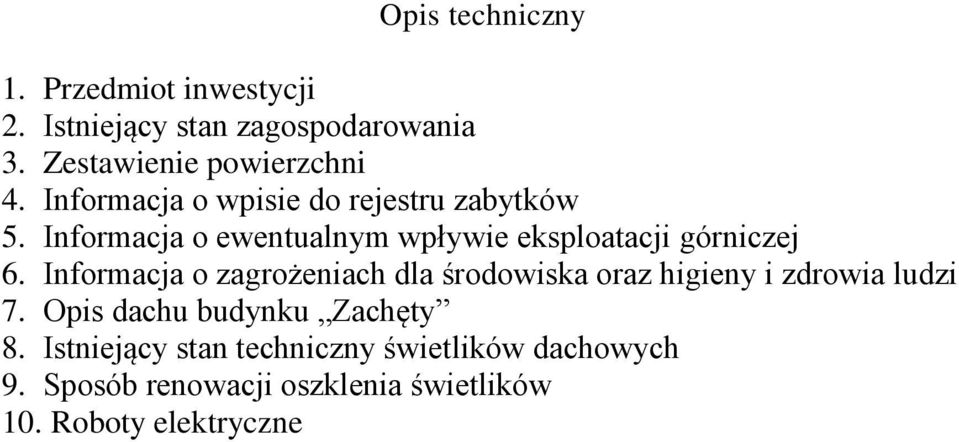

3 Opis techniczny 1. Przedmiot inwestycji 2. Istniejący stan zagospodarowania 3. Zestawienie powierzchni 4. Informacja o wpisie do rejestru zabytków 5. Informacja o ewentualnym wpływie eksploatacji górniczej 6. Informacja o zagrożeniach dla środowiska oraz higieny i zdrowia ludzi 7. Opis dachu budynku Zachęty 8. Istniejący stan techniczny świetlików dachowych 9. Sposób renowacji oszklenia świetlików 10. Roboty elektryczne

Informacja o zagrożeniach dla środowiska oraz higieny i zdrowia ludzi 7. Opis dachu budynku Zachęty 8.

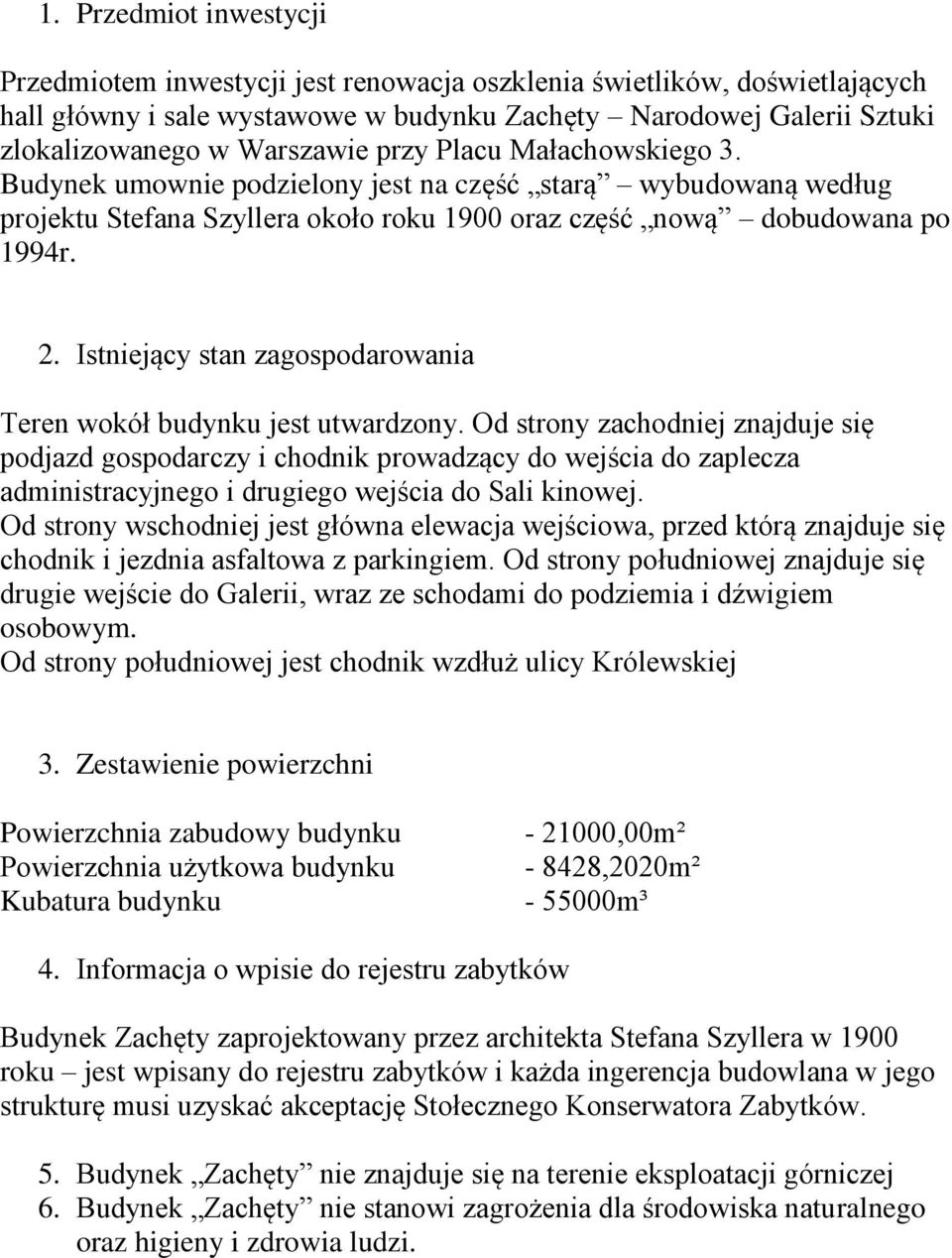

4 1. Przedmiot inwestycji Przedmiotem inwestycji jest renowacja oszklenia świetlików, doświetlających hall główny i sale wystawowe w budynku Zachęty Narodowej Galerii Sztuki zlokalizowanego w Warszawie przy Placu Małachowskiego 3. Budynek umownie podzielony jest na część starą wybudowaną według projektu Stefana Szyllera około roku 1900 oraz część nową dobudowana po 1994r. 2. Istniejący stan zagospodarowania Teren wokół budynku jest utwardzony. Od strony zachodniej znajduje się podjazd gospodarczy i chodnik prowadzący do wejścia do zaplecza administracyjnego i drugiego wejścia do Sali kinowej. Od strony wschodniej jest główna elewacja wejściowa, przed którą znajduje się chodnik i jezdnia asfaltowa z parkingiem. Od strony południowej znajduje się drugie wejście do Galerii, wraz ze schodami do podziemia i dźwigiem osobowym. Od strony południowej jest chodnik wzdłuż ulicy Królewskiej 3. Zestawienie powierzchni Powierzchnia zabudowy budynku ,00m² Powierzchnia użytkowa budynku ,2020m² Kubatura budynku m³ 4. Informacja o wpisie do rejestru zabytków Budynek Zachęty zaprojektowany przez architekta Stefana Szyllera w 1900 roku jest wpisany do rejestru zabytków i każda ingerencja budowlana w jego strukturę musi uzyskać akceptację Stołecznego Konserwatora Zabytków. 5. Budynek Zachęty nie znajduje się na terenie eksploatacji górniczej 6. Budynek Zachęty nie stanowi zagrożenia dla środowiska naturalnego oraz higieny i zdrowia ludzi.

Istniejący stan zagospodarowania Teren wokół budynku jest utwardzony.

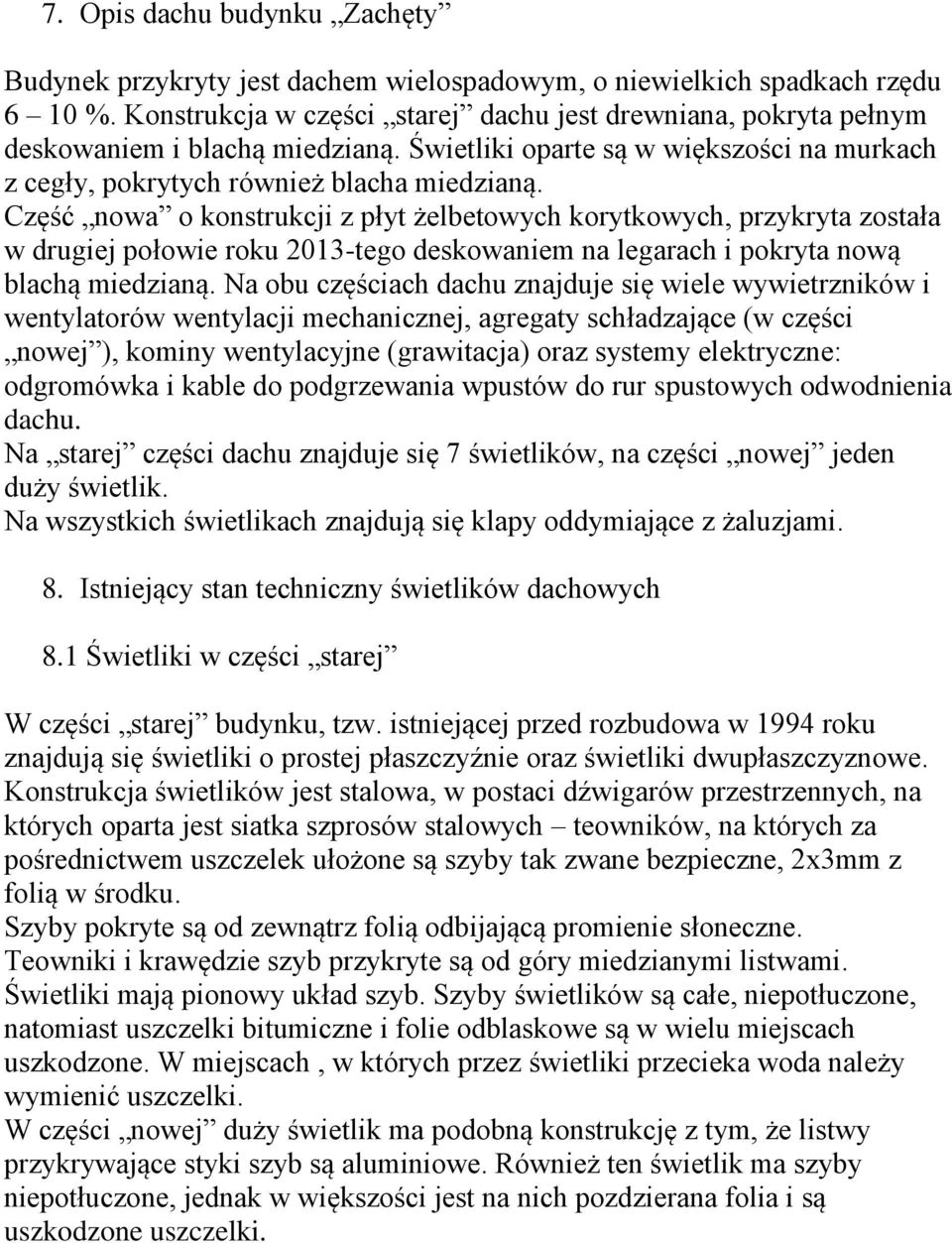

5 7. Opis dachu budynku Zachęty Budynek przykryty jest dachem wielospadowym, o niewielkich spadkach rzędu 6 10 %. Konstrukcja w części starej dachu jest drewniana, pokryta pełnym deskowaniem i blachą miedzianą. Świetliki oparte są w większości na murkach z cegły, pokrytych również blacha miedzianą. Część nowa o konstrukcji z płyt żelbetowych korytkowych, przykryta została w drugiej połowie roku 2013-tego deskowaniem na legarach i pokryta nową blachą miedzianą. Na obu częściach dachu znajduje się wiele wywietrzników i wentylatorów wentylacji mechanicznej, agregaty schładzające (w części nowej ), kominy wentylacyjne (grawitacja) oraz systemy elektryczne: odgromówka i kable do podgrzewania wpustów do rur spustowych odwodnienia dachu. Na starej części dachu znajduje się 7 świetlików, na części nowej jeden duży świetlik. Na wszystkich świetlikach znajdują się klapy oddymiające z żaluzjami. 8. Istniejący stan techniczny świetlików dachowych 8.1 Świetliki w części starej W części starej budynku, tzw. istniejącej przed rozbudowa w 1994 roku znajdują się świetliki o prostej płaszczyźnie oraz świetliki dwupłaszczyznowe. Konstrukcja świetlików jest stalowa, w postaci dźwigarów przestrzennych, na których oparta jest siatka szprosów stalowych teowników, na których za pośrednictwem uszczelek ułożone są szyby tak zwane bezpieczne, 2x3mm z folią w środku. Szyby pokryte są od zewnątrz folią odbijającą promienie słoneczne. Teowniki i krawędzie szyb przykryte są od góry miedzianymi listwami. Świetliki mają pionowy układ szyb. Szyby świetlików są całe, niepotłuczone, natomiast uszczelki bitumiczne i folie odblaskowe są w wielu miejscach uszkodzone. W miejscach, w których przez świetliki przecieka woda należy wymienić uszczelki. W części nowej duży świetlik ma podobną konstrukcję z tym, że listwy przykrywające styki szyb są aluminiowe. Również ten świetlik ma szyby niepotłuczone, jednak w większości jest na nich pozdzierana folia i są uszkodzone uszczelki.

Część nowa o konstrukcji z płyt żelbetowych korytkowych, przykryta została w drugiej połowie roku 2013-tego deskowaniem na legarach i pokryta nową blachą miedzianą.

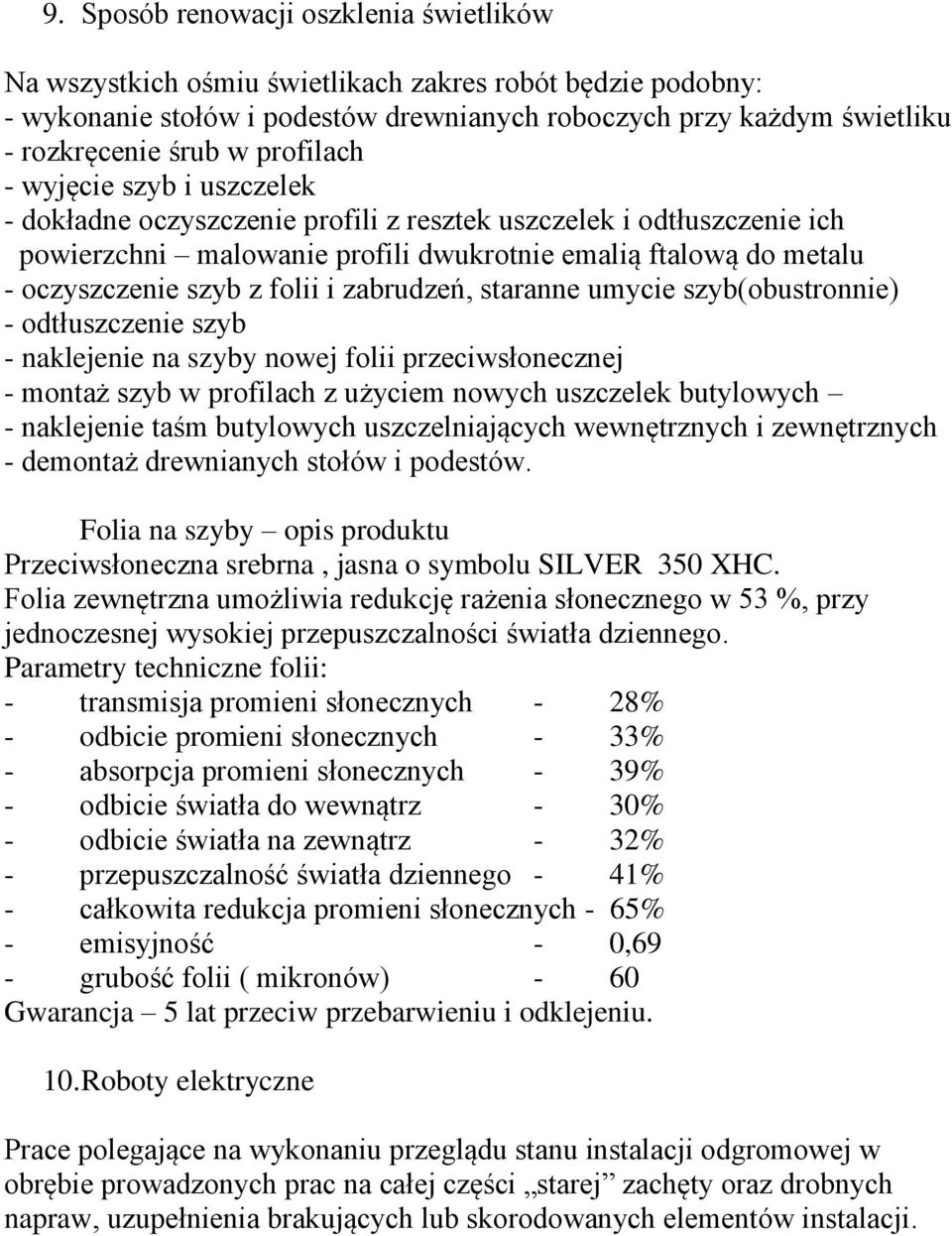

6 9. Sposób renowacji oszklenia świetlików Na wszystkich ośmiu świetlikach zakres robót będzie podobny: - wykonanie stołów i podestów drewnianych roboczych przy każdym świetliku - rozkręcenie śrub w profilach - wyjęcie szyb i uszczelek - dokładne oczyszczenie profili z resztek uszczelek i odtłuszczenie ich powierzchni malowanie profili dwukrotnie emalią ftalową do metalu - oczyszczenie szyb z folii i zabrudzeń, staranne umycie szyb(obustronnie) - odtłuszczenie szyb - naklejenie na szyby nowej folii przeciwsłonecznej - montaż szyb w profilach z użyciem nowych uszczelek butylowych - naklejenie taśm butylowych uszczelniających wewnętrznych i zewnętrznych - demontaż drewnianych stołów i podestów. Folia na szyby opis produktu Przeciwsłoneczna srebrna, jasna o symbolu SILVER 350 XHC. Folia zewnętrzna umożliwia redukcję rażenia słonecznego w 53 %, przy jednoczesnej wysokiej przepuszczalności światła dziennego. Parametry techniczne folii: - transmisja promieni słonecznych - 28% - odbicie promieni słonecznych - 33% - absorpcja promieni słonecznych - 39% - odbicie światła do wewnątrz - 30% - odbicie światła na zewnątrz - 32% - przepuszczalność światła dziennego - 41% - całkowita redukcja promieni słonecznych - 65% - emisyjność - 0,69 - grubość folii ( mikronów) - 60 Gwarancja 5 lat przeciw przebarwieniu i odklejeniu. 10. Roboty elektryczne Prace polegające na wykonaniu przeglądu stanu instalacji odgromowej w obrębie prowadzonych prac na całej części starej zachęty oraz drobnych napraw, uzupełnienia brakujących lub skorodowanych elementów instalacji.

folii i zabrudzeń, staranne umycie szyb(obustronnie) - odtłuszczenie szyb - naklejenie na szyby nowej folii przeciwsłonecznej - montaż szyb w profilach z użyciem nowych uszczelek butylowych -
